工业区位模式图的判断教学提纲

《工业区位因素模式图的判读（二）》讲义一、接着讲解以下几种工业区位因素模式图的判读方法。

二、直接进入我们三模块当中的解题方法模块。

三、解题方法●工业区位因素雷达统计图的判读方法图中对应不同图例，模式一的科技因素比例最大，为技术导向型工业；模式二的市场因素比例最大，为市场导向型工业；模式三的原料因素比例最大，为原料导向型工业；模式四的劳动力因素比例最大，为劳动力导向型工业。

●工业区位因素发展变化模式图的判读方法思考：（1）图中工业的布局从阶段Ⅰ到阶段Ⅱ有何变化？从图中可知，该工厂早期建在原料产地，后来向市场转移。

（2）推测该工业可能为哪个导向型工业部门？早期物流是从原料地流向市场，后期只是信息流，因此最有可能是市场指向型工业。

（3）图中也反映怎样的一个事实？图示过程反映了原料地对工业区位的影响减弱，市场对工业区位的影响增强。

●工业区位因素玫瑰图的判读方法根据玫瑰图中信息显示，①能源投入比重最大，为动力导向型工业；②技术投入比重最大，为技术导向型工业；③受市场影响最大，为市场导向型工业；④劳动力投入比重最大，为劳动力导向型工业。

●工业区位因素三角形图的判读方法➢有关这方面的变形图较多。

但不变的是要依据不同图形判读影响工业区位的主导因素，或依据降低成本进行工业布局的原则进行分析。

➢如右图中，若生产2个单位重量的产品需3个单位重量的原料M1、2个单位重量的原料M2，那么工厂区位最好接近O、的运费其运费比例最大。

1四、考题解析【例】该图为“五种类型产业区位选择模式示意图”。

读图回答1—2题。

1食品工业、软件产业、服装加工业与图中所示类型相符的（）A．④②③ B．④⑤②C．③②① D．①③⑤【解析】运用工业区位因素玫瑰图的判读方法。

食品工业属于市场指向型工业，软件产业属于技术指向型工业，服装加工业属于劳动力指向型工业，所以分别对应④②③。

所以该题应该选A。

2在经济全球化背景下，最容易实现跨国界转移的类型是（）A．①③ B．①②C．②③ D．④⑤【解析】【解析】产业转移一般是从发达国家向发展中国家转移，因为发展中国家劳动力廉价而丰富，市场广阔。

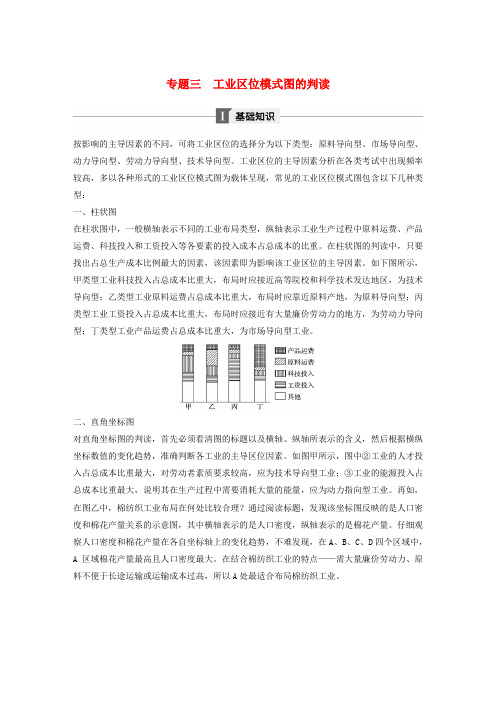

专题三工业区位模式图的判读按影响的主导因素的不同，可将工业区位的选择分为以下类型：原料导向型、市场导向型、动力导向型、劳动力导向型、技术导向型。

工业区位的主导因素分析在各类考试中出现频率较高，多以各种形式的工业区位模式图为载体呈现，常见的工业区位模式图包含以下几种类型：一、柱状图在柱状图中，一般横轴表示不同的工业布局类型，纵轴表示工业生产过程中原料运费、产品运费、科技投入和工资投入等各要素的投入成本占总成本的比重。

在柱状图的判读中，只要找出占总生产成本比例最大的因素，该因素即为影响该工业区位的主导因素。

如下图所示，甲类型工业科技投入占总成本比重大，布局时应接近高等院校和科学技术发达地区，为技术导向型；乙类型工业原料运费占总成本比重大，布局时应靠近原料产地，为原料导向型；丙类型工业工资投入占总成本比重大，布局时应接近有大量廉价劳动力的地方，为劳动力导向型；丁类型工业产品运费占总成本比重大，为市场导向型工业。

二、直角坐标图对直角坐标图的判读，首先必须看清图的标题以及横轴、纵轴所表示的含义，然后根据横纵坐标数值的变化趋势，准确判断各工业的主导区位因素。

如图甲所示，图中②工业的人才投入占总成本比重最大，对劳动者素质要求较高，应为技术导向型工业；③工业的能源投入占总成本比重最大，说明其在生产过程中需要消耗大量的能量，应为动力指向型工业。

再如，在图乙中，棉纺织工业布局在何处比较合理？通过阅读标题，发现该坐标图反映的是人口密度和棉花产量关系的示意图，其中横轴表示的是人口密度，纵轴表示的是棉花产量。

仔细观察人口密度和棉花产量在各自坐标轴上的变化趋势，不难发现，在A、B、C、D四个区域中，A区域棉花产量最高且人口密度最大。

在结合棉纺织工业的特点——需大量廉价劳动力、原料不便于长途运输或运输成本过高，所以A处最适合布局棉纺织工业。

三、多维坐标图由于影响工业区位选择的因素是多种多样的，所以对决定工业区位选择的主导因素的考查，除了可借助直角坐标图外，还可以借助三维坐标图和四维坐标图，如图甲、图乙所示。

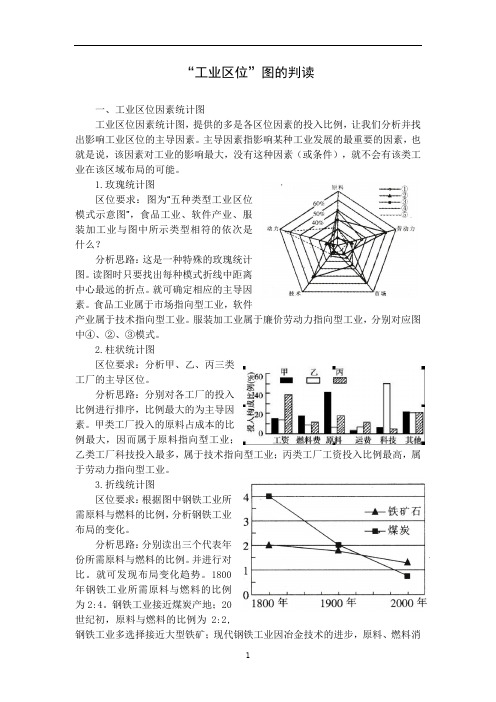

“工业区位”图的判读一、工业区位因素统计图工业区位因素统计图，提供的多是各区位因素的投入比例，让我们分析并找出影响工业区位的主导因素。

主导因素指影响某种工业发展的最重要的因素，也就是说，该因素对工业的影响最大，没有这种因素（或条件），就不会有该类工业在该区域布局的可能。

1.玫瑰统计图区位要求：图为“五种类型工业区位模式示意图”，食品工业、软件产业、服装加工业与图中所示类型相符的依次是什么？分析思路：这是一种特殊的玫瑰统计图。

读图时只要找出每种模式折线中距离中心最远的折点。

就可确定相应的主导因素。

食品工业属于市场指向型工业，软件产业属于技术指向型工业。

服装加工业属于廉价劳动力指向型工业，分别对应图中④、②、③模式。

2.柱状统计图区位要求：分析甲、乙、丙三类工厂的主导区位。

分析思路：分别对各工厂的投入比例进行排序，比例最大的为主导因素。

甲类工厂投入的原料占成本的比例最大，因而属于原料指向型工业；乙类工厂科技投入最多，属于技术指向型工业；丙类工厂工资投入比例最高，属于劳动力指向型工业。

3.折线统计图区位要求：根据图中钢铁工业所需原料与燃料的比例，分析钢铁工业布局的变化。

分析思路：分别读出三个代表年份所需原料与燃料的比例。

并进行对比。

就可发现布局变化趋势。

1800年钢铁工业所需原料与燃料的比例为2:4。

钢铁工业接近煤炭产地；20世纪初，原料与燃料的比例为2:2,钢铁工业多选择接近大型铁矿；现代钢铁工业因冶金技术的进步，原料、燃料消耗大大减少，其区位既有接近原料地、燃料地布局的，也有接近交通枢纽布局的。

4.三角坐标图区位要求：读准不同坐标的含义和坐标值的变化趋势，找出工业的主导区位因素。

分析思路：分别读出三个代表性年份所需原料与燃料的比例，并进行对比，即可发现钢铁工业布局的变化趋势5.三角形图区位要求：工厂偏向总运输费用最低的区位分析思路：假定某个工厂的原料来自两个地区，则原料地和市场之间构成了一个区位三角形。

方法技巧：如何判读工业区位模式图影响工业生产的区位因素很多，一般情况下，主导因素决定了工业的区位选择，对其主导区位因素的判读可根据生产要素的投入比重来判断。

工业生产要素投入比重的大小常通过以下形式呈现：(1)柱状图(或饼状图)①判断方法：依据图示信息，找出占成本比例最大的因素，该因素即影响该工业区位的主导因素。

②实例分析：如上图中甲为技术导向型工业、乙为原料导向型工业，丙为劳动力导向型工业、丁为市场导向型工业。

(2)直角坐标图①判断方法：依据坐标轴含义和坐标值变化趋势，判断各工业的主导区位因素。

②实例分析：如上图中，乙工业的人才投入最多(人才与人员数量不同)，为技术导向型工业；丙工业的能源投入最多，为动力导向型工业；丁工业的人才投入最少，即对技术的要求不高。

(3)多维坐标图①判断方法：读准不同坐标的含义和数值的变化趋势，找出工业的主导区位因素。

②实例分析：图1中，甲工业能源投入比重约为70%，为动力导向型工业；乙工业原料投入比重约为70%，为原料导向型工业；丙工业劳动力投入比重约为70%，为劳动力导向型工业。

图2中对应不同图例，模式一的科技因素比例最大，为技术导向型工业；模式二的市场因素比例最大，为市场导向型工业；模式三的原料因素比例最大，为原料导向型工业；模式四的劳动力因素比例最大，为劳动力导向型工业。

(4)玫瑰图①判断方法：玫瑰图中距中心点最远的因素即为该工业的主导区位因素。

②实例分析：甲能源投入比重最大，为动力导向型工业；乙技术投入比重最大，为技术导向型工业；丙受市场影响最大，为市场导向型工业；丁劳动力投入比重最大，为劳动力导向型工业。

(5)表格待选地点运输成本(单位：元/吨)原料燃料成品甲 3.68 5.42 8.80乙 3.16 3.85 14.00丙 3.16 4.27 11.60丁 3.68 4.65 4.80①判断方法：依据表格数据进行区位分析，往往要通过计算、比较得出结论。

②实例分析：从降低运输成本角度看，该企业区位应该选择在成本最低的丁地。

读图技能培养工业区位模式图的判断[读图指导]工业区位的主导因素分析在高考中出现频率较高，相关图形也较多，牢固掌握工业区位原理、仔细研究各种工业区位模式图的特征，就能以不变应万变。

常见的工业区位模式图：1．柱状图依据图示信息，找出占成本比例最大的因素，即为影响该工业区位的主导因素。

如上图中甲为技术导向型工业、乙为原料导向型工业、丙为劳动力导向型工业、丁为市场导向型工业。

2．直角坐标图依据坐标轴含义和坐标值变化趋势，判断各工业的主导区位因素。

如上面左图中②工业的人才投入最多(人才与人员数量不同)，为技术导向型工业；③工业的能源投入最多，为动力导向型工业。

上面右图中，棉纺织工业布局在A处比较合理。

3．多维坐标图读准不同坐标的含义和坐标值变化趋势，找出工业的主导区位因素。

上面左图中①工业能源投入比重约为70%，即为动力导向型工业；②工业原料投入比重约为70%，即为原料导向型工业，③工业劳动力投入比重约为70%，即为劳动力导向型工业。

上面右图中对应不同图例，模式一的科技因素约占40%，比例最大，为技术导向型工业；模式二的市场因素比例最大，为市场导向型工业；模式三的原料因素比例最大，为原料导向型工业；模式四的劳动力因素比例最大，为劳动力导向型工业。

4．曲线图右图为工业化进程中原料、交通、科技要素投入比例变化示意图，工业革命后，原料在工业投入中的比重上升。

随着科技水平的提高，生产所消耗的原料数量越来越少，可替代的原料越来越多，加上交通运输条件的改善，原料在工业投入中所占的比重在下降，因此曲线①表示原料。

科技是第一生产力，对工业的影响越来越明显，每一次工业革命都会对工业生产起到巨大的推动作用，因此曲线②表示科技，其起伏表示技术革命对工业发展的影响。

交通一直是影响工业的重要因素，因此曲线③表示交通。

5．分布模式图依据上图信息，我国造纸工业多沿河分布。

西部地区虽然也有造纸工业的分布，总的来说是东多西少；北京、上海等大城市人口多，消费市场广阔，所以造纸工业发达；造纸工业使用的原料品种丰富，我国南方的广东等省区，盛产甘蔗、竹，蔗渣、竹材等都可以用来做造纸原料，所以造纸工业发达。

10.工业区位模式图的判读典图1:重庆产业结构比重示意图典图2:2014年重庆工业结构图典图3:1994年和2014年山西省焦化厂布局的变化示意图考向:考查工业类型的判断和发展国际贸易的优势条件考向:考查汽车制造业的区位条件以及汽车产业分工协作的发展思路及意义考向:考查山西省焦化企业生产规模、污染问题及其解决措施工业区位的主导因素分析在高考中出现频率较高,变形图较多。

工业区位模式图类型不同,判读的方法也有区别。

下面就不同工业区位模式图的判读,列表说明如下:典图展示判读技巧a.二维坐标图首先明确坐标以及图例的含义,然后根据相关指标的大小判断各工业的主导区位因素。

如图a中,水平方向表示四种工业类型,柱状图表示的是各种工业投入占总投入的比重。

依据图示信息,找出占成本比例最大的因素,即影响该工业区位的主导因素。

图a中甲为技术导向型工业,乙为原料导向型工业,丙为劳动力导向型工业,丁为市场导向型工业6 / 6b.平面三角坐标图读图时要明确不同坐标的含义和数值变化趋势,找出工业的主导区位因素。

图b中③为技术导向型工业,④为劳动力导向型工业c.玫瑰统计图图c反映了五种工业区位因素,以距离原点的远近为影响强弱的标志。

从图中信息可以看出,①受原料因素影响最强,其次是劳动力,可以判断为原料导向型工业;②受技术因素影响最强,是技术导向型工业;③受劳动力因素影响最强,是劳动力导向型工业;④受市场因素影响最强,是市场导向型工业;⑤受动力因素影响最强,应该是动力导向型工业d.等值线图图d将重要工业区位因素以等值线分布图的形式展示出来,要求分析判断并选择合适的工业区位。

图中某企业生产必需的两种原料分别来源于M1、M2,N是该企业的唯一市场,以M1、M2为圆心的同心圆分别代表生产单位产品所需两种原料的等运费线,以N为圆心的同心圆代表单位产品的等运费线,如果仅考虑运费因素,那么甲、乙、丙、丁、戊五个地点最适合建厂的是哪一地点?要分别读出甲、乙、丙、丁、戊五地从M1、M2运输原料和运输产品到市场N的运费总和,进行比较,即可得出正确选择,最适合建厂的为丙地6 / 66 / 6e.发展模式图 读图e 可知,工厂早期建在原料地,为原料导向型,后来向市场扩展。

第二节《常见工业区位模式图的判读》教案教学目的1.让学生了解常见工业区位模式图的类型2.让学生掌握常见工业区位模式图的判读方法重点难点工业区位模式图的判读技巧课时安排一课时教学过程【导入新课】由于地图是地理学科的第二语言，“无图不成题”是当今高考地理的命题趋势，今天咱们就来研究工业区位模式的判读要领。

【探究新课】工业区位的主导因素分析在高考中出现频率较高，相关图形较多，牢固掌握工业区位原理、仔细研究各种工业区位模式图的特征，就可以不变应万变。

常见的工业区位模式图。

一．柱状图图1依据图示信息，找出占成本比例最大的因素，即为影响该工业区位的主导因素。

如上图中甲为技术指向型、乙为原料指向型、丙为劳动力指向型、丁为市场指向型工业。

二．直角坐标图图2 图3依据坐标轴含义和坐标值变化趋势，判断各工业的主导区位因素。

如图2中②工业的人才投入最多(人才与人员数量不同)，为技术指向型工业；③工业的能源投入最多，为动力指向型工业；④工业的人才投入最少，即对技术要求不高，一般需大量廉价劳动力，为劳动力指向型工业。

图3中，棉纺织工业布局在A 处比较合理。

三．多维坐标图图4读准不同坐标的含义和数值的变化趋势，找出工业的主导区位因素。

图4中①工业能源投入比重约为70%，为动力指向型工业；②工业原料投入比重约为70%，为原料指向型工业；③工业劳动力投入比重约为70%，为劳动力指向型工业。

图5中对应不同图例，模式一的科技因素约占40%，比例最大，为技术指向型工业；模式二的市场因素比例最大，为市场指向型工业；模式三的原料因素比例最大，为原料指向型工业；模式四的劳动力因素比例最大，为劳动力指向型工业。

四．曲线图图6图6为工业化进程中原料、交通、科技要素投入比例变化示意图，工业革命后，原料在工业投入中的比重上升。

随着科技水平的提高，生产所消耗的原料数量越来越少，可替代的原料越来越多，加上交通运输条件的改善，原料在工业投入中所占的比重在下降，因此曲线①表示原料。
