模具课程设计——冲孔落料连续模

浙江汽车职业技术学院课程设计设计题目:系别: 05号专业: 模具设计与制造班级: 10模具 (2) 班姓名: 陈君学号: 05指导教师: 余建明2011年11月11日序言目录序言 (5)目录 (5)设计任务书及产品图.............................1.模具结构形式的选择 (5)2.有关工艺计算 (5)3.模具冲裁间隙的选择 (5)4.冲裁模工作部分设计计算 (5)5.冲裁件排样 (5)三.主要零件设计 (7)四.冲压设备的选用 (11)五. 模架的选择 (12)六.设计小结 (12)七.参考文献 (13)导柱式弹顶落料的模具设计陈君第一章 冲裁工艺设计1-1 对尺寸、精度的分析1-2 零件的数目与冲压模具结构分析1-3 零件的材料分析1-4 排样设计一. 工艺方案分析和确定由外壳形状表明，它为拉深件，所以拉深为基本工序。

制件底部的四个小孔由冲孔工序完成。

考虑生产率的高低，故应先冲孔落料之后进行拉深，又考虑到模具制造工艺的复杂程度，把冲孔和落料用连续模来加工。

首先计算拉深前的毛坯尺寸。

（一）毛坯直径的计算拉深后的成型制件如右图所示由拉深工艺资料查的修边余量δ=2mm. 该制件为筒形件，毛坯直径可按下式计算：D= ()22114 6.288g d d h rgd r δ++++ =224144615 6.28.5418 2.5+⨯⨯+⨯⨯+⨯=71.66mm. 取为72mm.二.冲压工艺过程设计（一）.模具结构形式的选择由工艺方案分析选用连续模结构。

废料从台面孔漏下；卸料采用弹性卸料板；采用带后侧式模架。

（二）.有关工艺计算 1. 冲裁力计算冲裁力的大小主要与材料力学性能、厚度及冲裁件分离的轮廓长度有关。

有平刃口模具冲裁时，冲裁力按下式计算F LtD =L----冲裁件周边长度 L=225.13D mm ∏=（落料）、22mm （冲孔） t------材料厚度 1t mm =b σ---材料的抗拉强度，对于08钢 280420b MPa σ=- 取300Mpa所以225.131********.5F N =⨯⨯=落冲4422135030800bF Lt Nσ==⨯⨯⨯=孔冲2. 卸料力的计算F k F =卸卸由表2-2查的0.045k =卸所以 0.04578795.53545.8F N ==卸所以总冲裁力78795.5308003545.80113F F F KN =+=++=总冲卸（三）模具冲裁间隙的选择冲裁间隙对制件质量及模具寿命有较大影响，所以要合理选择。

绪论模具高级技工在冲模制造流程中的中心地位是无可代替的，他们对保证模具质量、提高产品的市场竞争里起着非常重要的作用。

为适应现代制造业发展和产品技术既不的需要，加快高级技能人才的培养。

模具作为一种高附加值的技术密集产品，它的技术水平已经成为衡量一个国家制造业水平的重要评价指标之一。

而要提高模具技术水平不但要有先进的制造设备，更重要的是有掌握先进制造设备的人才。

人力资源是企业最重要的战略资源，它决定这企业长远的，持续的发展。

目前，很多从事模具制造的企业已注意到人才的重要性，特别是随着高档水平模具的需要不断增加，对人才素质的要求也越来越高。

所以企业在购置数控加工设备的同时要加人才的培训。

目前，专门针对培养掌握先进模具制造技术的高、中级技术人才的教材又比较少，开展这方面培训工作比较困难冷冲压生产是当代金属加工领域的重要手段，冷冲模是冲压生产中必不可少的主要工艺装备。

现代工业产品的发展在很大程度上取决于冲模制造的发展水平，可以认为，模具制造行业已成为国民经济的基础工业之一。

冷冲压加工是在常温下，利用压力机的压力，通过冲模对各种不同规格尺寸的材料进行加工，制成所需要形状和尺寸地零件。

相对冷冲压而言，将材料加热后进行的冲压称为热冲压。

冲裁的过程时将金属或非金属板材的一部分材料与另一部分材料分离的过程，根据工序需要不同，可以沿封闭轮廓或非封闭轮廓线分离。

冷冲模零件根据作用可分为工作零件、定位零件、卸料和推件零件、导向零件、支持零件、紧固零件和供力零件。

一般认为，模具的工作零件，定位零件和卸料、推力零件为模具的工艺零件，而其他则称为冲模的辅助零件。

模具是完成冲压工序地一种专用工具，在冲压生产现场是不可缺少地工艺装备。

冲模必须满足冲压生产地要求，不仅要冲压出合格地领巾，而且要适应批量生产的需要，既要操作方便、安全可靠、使用寿命和容易制造与维修地特点。

模具按工序可分单工序冲模和复合模、连续模，单工序冲模又称简单冲模，在一套冲模中只完成一个工序，如落料模、冲孔模、弯曲模、拉深模等。

课程设计说明书题目：冲孔落料模具设计姓名：专业：班级：指导老师：2 0 1 5 年1 月12 日专业课程设计任务书——材料成型及控制工程（模具方向）设计题目：冲孔落料模设计任务：设计一简单冲压零件，并根据该零件设计一副冲压模具。

制件年产量：50万件完成的任务：1.冲压工艺过程卡一份；2.产品零件图一份；3.冲压模具装配及模具成形零件工程图各一份；4.设计说明书一份。

时间安排：1. 借资料、产品的结构设计及绘制零件图；（1.5天）2.确定零件冲压工艺方案，填写冲压工艺过程卡；（1天）3.零件工艺性分析及冲压工艺方案的确定；毛坯排样方案设计及材料利用率计算；冲裁力及压力中心计算；选择压力设备；模具总体结构设计，包括送料方式、卸料和出件方式、凹模板外形尺寸的计算、其它模板尺寸的确定和模架的选择；凸、凹模零件设计，包括刃口尺寸计算、凸模结构及凹模型腔结构设计；卸料和顶件装置设计；模具结构三维设计。

（4天）4.绘制模具结构装配图、模具成型零件工程图；（2.5天）5.编写设计说明书；（2天）6.答辩。

（1天）参考书目：[1]翁其金.冲压工艺及冲模设计[M].北京：机械工业出版社，2004[2]黄毅宏.模具制造工艺[M].北京：机械工业出版社，2004[3]王新华.冲模结构图册[M].北京：机械工业出版社，2004[4]陈锡栋.实用模具设计简明手册[M].北京：机械工业出版社，2001[5]郑家贤.冲压工艺与模具设计实用技术[M].北京：机械工业出版社，2005[6]杨玉英.实用冲压工艺模具设计手册[M].北京：机械工业出版社，2005目录引言 (1)1 冲压件工艺性分析 (2)2 冲压件工艺方案的分析与确定 (4)2.1 排样和搭边的设计 (4)2.2 冲压力计算和初选压力机 (5)2.3 压力中心的计算 (6)2.4 计算凸凹模刃口尺寸 (7)2.4.1 落料刃口尺寸计算 (9)2.4.2 冲孔刃口尺寸计算 (11)2.4.3 凹模孔心距尺寸 (12)3 冲裁模主要零部件的结构与设计 (13)3.1 凹模的设计 (13)3.2 卸料装置和推件装置的选择 (13)3.2.1 卸料装置的选择 (13)3.2.2 推件装置的选择 (15)3.3 凸模的设计 (15)3.4 凸凹模的设计 (16)3.5 定位方式的选择 (17)3.6 挡料销的选择 (17)3.7 挡料销的选择 (17)3.8 导向装置设计 (18)3.9 螺钉与销钉的选择 (18)4 模架选择 (20)5 冲压设备的选择 (21)6 模具总装配图 (22)结束语 (24)致谢 (25)参考文 (26)引言在现在工业生产中，模具是重要的工艺装备之一，它在铸造，锻造，冲压，塑料，粉末冶金，陶瓷制品等生活生产行业中得到广泛应用。

冲压工艺学学习报告题目：落料冲孔连续模报告学院：机械工程学院专业年级：工业工程12级姓名：谢兵班级学号：工程12-01-08指导教师：伦凤艳二Ｏ一五年十月九日目录模具设计说明 (2)1.冲压件工艺性分析 (2)2.冲压工艺方案的确定 (3)3.主要设计计算 (3)4. 模具总体设计 (6)5. 主要零部件设计 (6)6．模具总装图 (10)7．冲压设备的选定 (10)8、模具的装配 (11)主要参考文献： (13)学习小结 (14)模具设计说明题目：落料冲孔连续模报告任务描述：工件名称：冲孔落料件工件简图：如下图生产批量：中批量生产材料：Q235A材料厚度：2mm零件公差：IT13展开板金件，设计一副冲孔、落料连续模。

为弯曲模准备毛坯。

图1 工件图1.冲压件工艺性分析（1）冲裁件结构形状分析该冲裁件结构简单，从图中不难看出，此工件只有冲孔和落料两个工序。

其外形为规则形，内部有两个小孔和一个方孔，结构较为简单适合冲裁。

（2）尺寸制件图给出的外形为规则形，其尺寸为50*70，两个内孔直径为8mm和一个10*15mm的方孔，其尺寸如图1所示，制件厚度为2mm。

属于中等尺寸的冲裁件。

（3）尺寸精度从图1可知，该制件的公差等级为IT13级，用冲裁加工可以达到该精度要求。

其余尺寸为自由公差，精度要求不高，所以均按IT14级确定制件公差。

（4）表面粗糙度该制件的厚度为2，查表可知表面表面粗糙度Ｒａ为6.3μm。

冲裁件内、外形可到达的经济精度为0.16mm和0.23mm，两孔中心距公差为±0.12mm，孔中心与边缘距离尺寸公差为±0.6mm。

2.冲压工艺方案的确定该工件包括落料、冲孔两个基本工序，可有以下三种工艺方案：方案一：先落料，后冲孔。

采用单工序模生产。

方案二：落料和冲孔复合冲压。

采用复合模生产。

方案三：冲孔——落料级进冲压。

采用级进模生产。

方案一模具结构简单，但需要两道工序两套模具，成本高而生产效率低，难以满足大批量生产要求。

电极片冲孔、落料、弯曲连续模设计1工件结构形状分析图1.1 零件图由零件图2.1可知，工件为落料、弯曲。

产品形状比较简单、无狭槽、尖角，外形尺寸较小[5]。

弯曲件的圆角半径不宜小于最小弯曲半径，以免产生裂纹。

但也不宜过大，因为过大时，受到回弹的影响，弯曲角度与圆角半径的精度都不易保证。

弯曲件的弯边长度不宜过小，其值应为h>R+2t。

当h较小时，弯边在模具上支持的长度过小，不容易得到形状准确的零件。

弯曲线不应位于零件宽度突变处，以避免撕裂。

2工件尺寸精度、粗糙度、断面质量分析（1）尺寸精度。

要求普通冲裁尺寸精度低于IT13级，现在产品的设计精度低于IT13级，所以尺寸精度满足要求（2）冲裁件断面质量分析因为一般用普通冲裁方式冲2mm以下的金属板料时，其断面粗糙度Ra可达12.5~3.2 ，毛刺允许高度为0.01~0.05mm；本产品在断面粗糙度和毛刺高度上没有太严格的要求，所以只要模具精度达到一定要求，冲裁件的断面质量可以保证。

（3）产品材料分析对于冲压件材料一般要求得力学性能是强度低，塑性高，表面质量和厚度公差符合国家标准。

本设计的工件材料是10钢，属于优质碳素结构钢，其力学性能是强度、硬度和塑性指标适中，经退火后，用冲裁的加工方法是完全可以成形的。

另外产品对于厚度和表面质量没有严格要求，所以尽量采用国家标准的板材，其冲裁出的产品的表面质量和厚度公差就可以保证[6]。

经上述分析，产品的材料性能符合冷冲压加工要求。

3 插片冲模结构的确定级进模的排样是指制件（一个或多个）在条料上分几个工位冲刺的布置方法。

3.1排样论证的基本思路排样论证的目的是为了画出正确的模具排样图。

一个较佳的排样方案必须兼顾冲压件的公差等级、冲压件的生产批量、模具结构和材料利用率等方面的因素。

（1）冲压件的尺寸精度图2.1所示冲压件，材料为10钢板，料厚0.381mm，其未注公差尺寸精度等级为IT13，属一般冲裁模能达到的公差等级，不需采用精冲或整修等特殊冲裁方式。

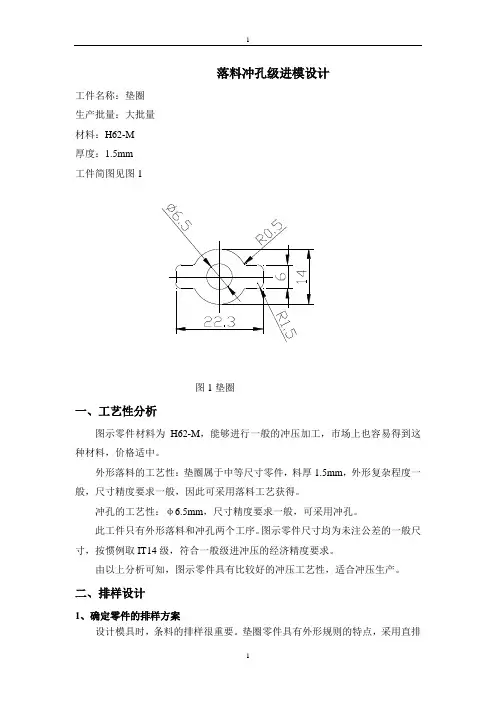

落料冲孔级进模设计工件名称：垫圈生产批量：大批量材料：H62-M厚度：1.5mm工件简图见图1图1垫圈一、工艺性分析图示零件材料为H62-M，能够进行一般的冲压加工，市场上也容易得到这种材料，价格适中。

外形落料的工艺性：垫圈属于中等尺寸零件，料厚1.5mm，外形复杂程度一般，尺寸精度要求一般，因此可采用落料工艺获得。

冲孔的工艺性：φ6.5mm，尺寸精度要求一般，可采用冲孔。

此工件只有外形落料和冲孔两个工序。

图示零件尺寸均为未注公差的一般尺寸，按惯例取IT14级，符合一般级进冲压的经济精度要求。

由以上分析可知，图示零件具有比较好的冲压工艺性，适合冲压生产。

二、排样设计1、确定零件的排样方案设计模具时，条料的排样很重要。

垫圈零件具有外形规则的特点，采用直排（图2所示）的排样方案进行冲裁。

图2 条料的排样2、条料宽度、导尺间宽度和材料利用率的计算查表取得搭边值为1.5mm 和1.8mm 。

条料宽度的计算：拟采用无侧压装置的送料方式，由b -Δ=〔D+2a+c 1〕- Δ﹝2﹞D —条料宽度方向冲裁件的最大尺寸a —侧搭边值c 1—导料板与最宽条料之间的间隙代入数据计算，取得条料宽度为26mm 。

导尺间距离的计算：由s=D+2(a+c 1),代入数据计算得导尺间距离为27 mm 。

由文献﹝2﹞ 材料利用率通用计算公式η =%100⨯BsnA 式中 A —一个冲裁件的面积，mm 2;n —一个进距内的冲裁件数量；B —条料宽度，mm;s —进距， mm得η=%1009.255.1546.2431⨯⨯=60.44%三、工艺方案的确定手柄零件所需的基本冲压工序为落料和冲孔，可拟订出以下三种工艺方案。

方案一：用简单模分三次加工，即落料——冲孔——冲孔。

方案二：冲孔落料复合模。

方案三：冲孔落料级进模。

采用方案一，生产率低，工件的累计误差大，操作不方便，由于该工件为大批量生产，方案二和方案三更具有优越性。

垫圈外形结构简单，可以采用冲孔、落料复合模或冲孔、落料连续模。

湖南农业大学东方科技学院课程设计说明书需图纸，联系QQ153893706课程名称：冷冲压模具设计与制造题目名称：冲孔落料连续模班级：2008级机制专业机制三班姓名：学号：指导教师：评定成绩：教师评语：指导老师签名：年月目录冷冲压的概述 (2)冲压工艺的特点及其应用 (2)模具设计的主要内容 (3)一、零件设计总图 (3)二、冲压件的工艺分析 (4)四、冲裁工艺方案 (5)五、排样 (8)六、计算冲压力 (10)七、确定模具压力中心 (10)八、计算凸凹模刃口尺寸 (12)九，凸模和凹模工作部分尺寸的设计计算 (13)十、磨具其他装置的设计 (15)十一、模架的选择 (16)十二、压力机相关参数的计算 (17)十三、装配图 (17)十四、结论 (17)十五、参考文献 (18)1。

冷冲压的概述：冷冲压是在常温下利用冲模在压力机上对材料施加压力，使其产生分离或变形，从而获得一定形状，尺寸和性能的零件加工方法。

它是压力加工方法的一种，是机械制造中先进的加工方法之一。

在冷冲压加工中，冷冲模就是冲压加工所用的工艺设备，没有先进的冷冲模，先进的冲压工艺就无法实现。

冷冲压工序的分类：由于冷冲压加工的零件形状、尺寸、精度要求、批量大小、原材料性能等不同，其冲压方法可分为分离工序和变形工序两大类。

冷冲压可分为5个基本工序：冲裁使板料实现分离的冲压工序。

弯曲将金属材料沿弯曲线弯成一定的角度和形状的冲压工序。

拉伸将平面板料变成各种开口空心件，或者把空心件的尺寸作进一步改变的冲压工序。

成形用各种步同性质的局部变形来改变毛坯或冲压件形状的冲压工序。

立体压制将金属材料体积重新分布的冲压工序。

冲压工艺的特点及应用冷冲压工艺与其他加工方法相比，有以下特点：用冷冲压加工方法可以得到形状复杂，用其他加工方法难以加工的工件。

冷冲压的尺寸精度是由模具保证的，因此，尺寸稳定，互换性好。

材料利用率高，工件质量轻，刚性好，强度高，冲压过程耗能少，因此工件成本较低。

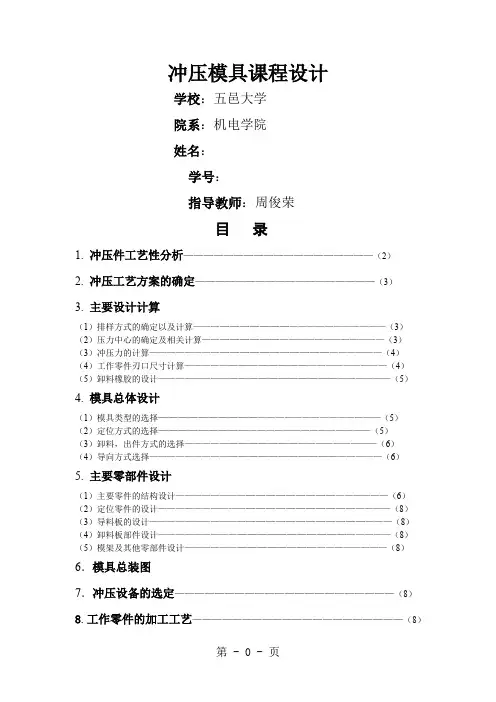

冲压模具课程设计学校：五邑大学院系：机电学院姓名：学号：指导教师：周俊荣目录1. 冲压件工艺性分析———————————————————（2）2.冲压工艺方案的确定——————————————————（3）3. 主要设计计算（1）排样方式的确定以及计算—————————————————————（3）（2）压力中心的确定及相关计算————————————————————（3）（3）冲压力的计算—————————————————————————（4）（4）工作零件刃口尺寸计算——————————————————————（4）（5）卸料橡胶的设计—————————————————————————（5）4.模具总体设计（1）模具类型的选择————————————————————————（5）（2）定位方式的选择———————————————————————（5）（3）卸料，出件方式的选择—————————————————————（6）（4）导向方式选择—————————————————————————（6）5. 主要零部件设计（1）主要零件的结构设计———————————————————————（6）（2）定位零件的设计—————————————————————————（8）（3）导料板的设计——————————————————————————（8）（4）卸料板部件设计—————————————————————————（8）（5）模架及其他零部件设计——————————————————————（8）6．模具总装图7．冲压设备的选定——————————————————————（8）8.工作零件的加工工艺—————————————————————（8）9. 模具的装配—————————————————————————（10）主要参考文献————————————————————————（12）设计小结——————————————————————————（13）级进模设计说明任务描述：工件名称：冲孔落料件工件简图：如下图生产批量：中批量生产材料：Q235A材料厚度：2mm零件公差：IT13要求：1.将工件(b11) Pro/E图转为工程图；2. 计算说明书一份；3. 模具主要零件（凸、凹模、上、下模板、固定板等）零件图各一份。

课程设计任务书课程设计题目：连接板冲孔落料级进模学院：专业：学生姓名：学号：指导老师：目录摘要.................................................... (2)一课程设计题目.................................................... .4二冲裁件的工艺性计题目 (4)三模具的结构与工序安排，冲件 (5)四根据模具类型画排样图，计算材料利用率 (5)五冲，推，卸料力的计算................................................... .. (7)六选择冲压设备................................................... .. (8)七压力中心的计算................................................... . (9)八凸凹模工作刃口计算................................................... (10)九冲裁模主要零部件的结构设计 (12)总结.................................................... (15)参考文献 (16)摘要目前，模具的设计特别是冲压模具的设计在现代化制造行业起着越来越重要的作用。

本次设计是从零件的工艺性分析开始，根据工艺要求确定设计的基本思路。

在分析冲压变形过程及冲压件质量影响因素的基础上，经过方案比较，选择级进模作为该模具工艺生产方案。

然后设计模具的工作部分，即凸、凹模的设计。

包括冲压工艺计算、工艺方案制订和冲模设计以及典型零件的工艺分析。

设计中涉及冲压变形过程分析、冲压件质量及影响因素、间隙确定、刃口尺寸计算原则和方法、排样设计、冲压力与压力中心计算、冲压工艺性分析与工艺方案确定、冲压典型结构、零部件设计及模具标准应用、冲压模具设计方法与步骤等。

冲孔落料模具设计一、设计原理：1.能满足冲孔和落料的要求；2.确保模具的结构稳定性和工作可靠性；3.降低模具的生产成本和加工周期；4.提高模具的寿命和使用效率。

二、结构设计：1.模架和模座：模架是支撑模具组件的主要部分，应具有足够的强度和刚度。

模架的结构应该尽量简单，便于加工和维修。

模座则是为模具提供基础支撑和定位的部件。

2.定位销和导柱：定位销和导柱用于实现模具的准确定位和运动导向，保证模具的工作精度。

它们应具有尺寸精确、耐磨性好和承载能力强的特点。

3.冲头：冲头是模具中最重要的部件之一，其主要作用是对金属板材进行冲孔操作。

冲头的设计应注意选择适当的材料和热处理工艺，以提高冲头的硬度、韧性和寿命。

4.落料板：落料板是用于将金属板材从模具中顺利落下的部件。

其设计应考虑到材料的选择、表面处理以及与冲头的配合程度，以减少工件变形和模具磨损。

5.弹簧：弹簧在冲孔落料模具中起到缓冲和保护作用，能够减少模具受力时的振动和冲击。

弹簧应具有合适的刚度和承载能力，以保证模具运动的稳定性和安全性。

三、选材：四、预防措施：在冲孔落料模具的设计中，还需要考虑到一些预防措施，以提高模具的使用寿命和工作效率。

这些措施包括：1.合理设计模具的结构，降低受力和磨损程度；2.选择合适的材料和热处理工艺，提高模具的硬度和寿命；3.定期进行模具的保养和维修，检查和更换磨损严重的部件；4.加强模具使用过程中的安全教育和操作培训，减少人为因素引起的损坏；5.在模具设计中考虑到金属板材的厚度、尺寸和表面处理等因素，提高冲孔和落料的质量和效率。

总之，冲孔落料模具的设计要考虑到结构的合理性、材料的选择和预防措施的落实。

只有将这些因素综合考虑，才能设计出性能优良、寿命长久的冲孔落料模具，满足金属板材加工的需求。

垫片冲孔落料连续模具设计1．设计的主要任务及目标（1）任务：1)模具装配图及零件图2)设计说明书一本3)电子资料一份（2）目标：以所学专业知识为基础，以实用为目的，通过对垫片冲压工艺的分析及相关参数的计算，进一步进行模具的总装图及零件的设计，总结出并熟练掌握模具设计的规律和方法。

2．设计的基本要求和内容（1）基本要求1）认真学习相关书籍，查阅中外文资料，制定出合理的设计方案；2）认真做好各环节计算与分析，使零件的工艺分析正确，模具设计合理；3）勤于思考，应用所学的专业知识来解决设计中遇到的问题；4）翻译一篇与本课题相关的英文文献；（2）主要内容1）对垫片的工艺性进行科学的分析；对相关参数进行准确的计算。

2）通过查阅相关的模具图册，设计出合理的模具装配图及主要零部件图（不少于5张）。

3）探索总结出一套相关的模具设计规律和方法。

3．主要参考文献[1]《冲模设计手册》,《冲模设计手册》编写组编注机械工业出版社 1999.06[2]《冲压工艺与模具设计》,姜奎华主编机械工业出版社1999.1[3]《互换性与技术测量》,廖念创等计量出版社 1998.02[4]《冲压工艺与模具设计》,姜奎华主编机械工业出版社1999.14．进度安排设计各阶段名称起止日期1 资料查阅，完成开题报告2013.12.17—2014.03.172 制定工艺方案，制定模具大体结构2014.03.18—2014.03.253 完成模具的设计与计算2014.03.25—2014.05.154 绘制图纸及编写设计说明书2014.03.25—2014.05.155 撰写毕业设计2014.06.02—2014.06.126 制作答辩PPT，准备毕业设计答辩2014.06.13—2014.06.205.附图厚度为1mm的黄铜板注：一式4份，系部、指导教师各1份、学生2份：[毕业设计（论文）]及答辩评分表各一份垫片冲孔落料连续模具设计摘要:本设计是垫片冲裁模，利用的是级进模生产的。

目录目录········································································································一、零件图的分析 (3)二、确定冲压工艺方案 (4)三、选择模具结构形式 (4)1.模具的形式 (4)2.定位装置 (4)3.卸料装置 (4)4.导向零件 (5)5.模架 (5)四、必要的工艺计算 (5)1.排样设计与计算 (5)2.计算冲压力 (6)3.计算模具压力中心 (7)4.计算模具刃口尺寸 (7)五、复合模主要零件的设计计算 (9)1.落料凹模 (9)2.冲孔凸模长度及强度校核 (10)3.凸凹模长度确定 (11)4.凸凹模固定板尺寸 (11)5.垫板结构与设计 (11)6.卸料板的设计 (12)7.模座的选择 (12)六、压力机校核 (13)1.模具闭合高度的校核 (13)2.压力机工作台尺寸的校核 (13)3.冲裁力校核 (13)七、绘制模具总装配图及零件图 (13)课程设计小结 (18)参考文献 (19)一、零件图的分析12零件图（如图1-1）:图1-1结构分析：该零件形状简单、对称，t=1.5mm(t 为材料厚度)。

垫片冲孔落料连续模具设计1．设计的主要任务及目标（1）任务：1)模具装配图及零件图2)设计说明书一本3)电子资料一份（2）目标：以所学专业知识为基础，以实用为目的，通过对垫片冲压工艺的分析及相关参数的计算，进一步进行模具的总装图及零件的设计，总结出并熟练掌握模具设计的规律和方法。

2．设计的基本要求和内容（1）基本要求1）认真学习相关书籍，查阅中外文资料，制定出合理的设计方案；2）认真做好各环节计算与分析，使零件的工艺分析正确，模具设计合理；3）勤于思考，应用所学的专业知识来解决设计中遇到的问题；4）翻译一篇与本课题相关的英文文献；（2）主要内容1）对垫片的工艺性进行科学的分析；对相关参数进行准确的计算。

2）通过查阅相关的模具图册，设计出合理的模具装配图及主要零部件图（不少于5张）。

3）探索总结出一套相关的模具设计规律和方法。

3．主要参考文献[1]《冲模设计手册》,《冲模设计手册》编写组编注机械工业出版社 1999.06[2]《冲压工艺与模具设计》,姜奎华主编机械工业出版社1999.1[3]《互换性与技术测量》,廖念创等计量出版社 1998.02[4]《冲压工艺与模具设计》,姜奎华主编机械工业出版社1999.14．进度安排设计各阶段名称起止日期1 资料查阅，完成开题报告2013.12.17—2014.03.172 制定工艺方案，制定模具大体结构2014.03.18—2014.03.253 完成模具的设计与计算2014.03.25—2014.05.154 绘制图纸及编写设计说明书2014.03.25—2014.05.155 撰写毕业设计2014.06.02—2014.06.126 制作答辩PPT，准备毕业设计答辩2014.06.13—2014.06.205.附图厚度为1mm的黄铜板注：一式4份，系部、指导教师各1份、学生2份：[毕业设计（论文）]及答辩评分表各一份垫片冲孔落料连续模具设计摘要:本设计是垫片冲裁模，利用的是级进模生产的。

河南工学院毕业设计报告题目：____ 冲压模具设计___专业：模具设计与制造133班姓名：______ 边照明__________________ 导师：____原国森_ __ ________ __ 时间：____ 2016年4月25日____ _______目录摘要 (1)ABSTRACT (1)第一章绪论与概述 (2)1.1国内外模具发展现状及前景 (2)1.2模具工艺发展过程及发展方向 (3)第二章冲裁理论与主要计算 (4)2.1冷冲压概念 (4)2.2模具方案论证 (5)2.2.1工艺计算 (6)2.2.2凸模和凹模工作部分尺寸的计算 (8)2.2.3凹模的外形尺寸确定 (10)2.2.4 凸模固定板的确定 (11)2.2.5凸模的外形尺寸确定 (11)2.2.6 导料板的确定 (12)2.2.7卸料装置的确定 (12)2.2.8 模柄的选用 (12)2.2.9冲模闭合高度计算 (12)2.2.10压力机的选择 (12)第三章模具设计 (12)3.1凹模结构 (12)3.2凸模结构—................................. .. (13)3.3凸模固定板结构 (13)3.3.1卸料板的结构 (14)3.3.2导料板的结构 (14)3.3.3垫板的结构 (14)3.3.4模架 (16)3.3.5模柄的结构 (19)3.3.6卸料螺钉的结构 (19)3.3.7固定挡料销的结构 (19)3.3.8 圆柱销的结 (20)3.3.9 弹簧结构 (20)第四章模具的加工 (21)4.1 凸模的加工 (22)4.2 凹模的加工 (22)4.3 垫板、凸模固定板、卸料板 (22)设计总结致谢参考资料垫片冲裁摘要此次设计为简单的单工序模，工序只有一道，落料。

是冲压模具的基本形式。

设计选用最普通的压力机，使用简单的定位件，尽量选用标准件。

模具零件材料则大多取用常用材料，以减少成本。

盘形零件冲孔落料连续模设计目录引言 (1)1 冲裁件的工艺分析 (2)1.1冲裁件的结构与尺寸 (2)1.2冲裁件的材料 (3)2 冲裁间隙 (4)2.1间隙对冲压力的影响 (4)2.2间隙对模具寿命的影响 (4)2.3冲裁间隙值的确定 (5)3 凸、凹模刃口尺寸的公差 (6)3.1凸、凹模刃口尺寸计算的原则 (6)3.2凸、凹模刃口尺寸的计算方法 (6)3.3计算凸、凹模刃口及公差 (8)4 排样 (9)4.1材料的合理利用 (9)4.2搭边与条料宽度的确定 (9)4.3排样图 (11)5 冲压力与压力中心的计算 (12)5.1冲压力的计算 (12)5.2压力机规格参数 (13)5.3压力机的选用要点 (13)5.4压力中心确定 (14)6 模具零部件的设计与选用 (15)6.1凹模设计 (16)6.2凸模设计 (17)6.3凸模固定板设计 (19)6.4卸料板的设计 (20)6.5定位零件选用 (20)6.6模架及其零件的选用 (20)6.7模柄设计 (22)6.8导套和导柱选择 (23)6.9挡料销、限位柱、压柱的设计………………………………………………256.10紧固零件选择 (25)6.11接触环级进模结构总图 (26)致谢…………………………………………………………………………………28参考文献 (29)盘形零件冲孔落料连续模设计机电技术教育专业学生周广威指导教师：高迟摘要: 本文主要介绍连续冲裁模的设计方法。

在模具的设计中，对冲裁件的零件结构与尺寸进行了工艺分析；对连续冲裁级进模中的冲裁间隙、凸模、凹模的刃口尺寸进行精确计算；对条料进行排样，计算冲裁所需要的冲压力，及压力中心；对凸、凹模及固定板、卸料板进行尺寸计算与机构的设计，并根据计算所得数据选择模架和紧固零件。

从而使模具达到了冲裁精确、使用寿命延长、制造成本降低的良好效果。

关键词: 凸模；凹模；级进模引言模具是机械工业的重要工艺装备。

连续板冲孔落料板课程设计班级：材控0902班姓名：周荻翔学号：U200911110目录一、零件概况 (2)二、冲裁件工艺性分析 (3)三、确定工艺方案 (4)四、选定冲模类型及结构形式 (5)五、工艺计算 (5)（一）排样设计 (5)（二）计算冲压力 (7)（三）确定压力中心 (8)（四）计算凸凹模刃口尺寸 (9)六、选择压力机型号 (13)七、绘制模具总装图和非标零件图 (14)八、校核冲压设备基本参数 (21)一、零件概况零件名称：钢板生产批量：大批量材料：45钢，t=2mm设计加工该工件的冲裁模二、冲裁件工艺性分析1、材料：45钢是优质碳素结构钢，具有良好的冲压工艺性能；2、工件结构：该零件结构简单厚度为2mm,所冲孔径为φ2mm,最小孔边距为2mm,均满足冲裁工艺要求；3、尺寸精度：所有尺寸均为未注公差，可按国标IT14级处理，普通冲压即可满足精度要求；4、结论：可以冲裁。

三、确定工艺方案该零件包括落料、冲孔两个基本工序，可有以下3种工艺方案。

方案一：先落料，后冲孔，采用单工序模生产。

方案二：落料—冲孔复合冲压，采用复合模生产。

方案三：冲孔—落料复合冲压，采用级进模生产。

方案分析方案一：模具结构简单，但需两道工序两副模具，每副模具的结构简单，易于操作。

但是工序较多，要经过两次定位，易产生积累误差，需要设备多，时间消耗多，生产效率低，难以满足该零件大批量的生产。

方案二：只需一副模具，生产效率高，冲压件的尺寸精度容易保证，但该零件厚度为2mm，查P76-表2.27，得倒装复合膜的凸凹模所需最小壁厚为4.9mm,而该零件最小孔边距为2mm，这样做出的凸凹模，易被内孔积存的废料涨裂，故不能采用。

方案三：只需一副模具，生产效率很高，但模具结构较为复杂，定位精度较低。

综上分析，冲裁件尺寸精度要求不高，尺寸不大，形式较为简单，但产量较大，根据材料料厚（2mm）的特点，为保证孔位精度，冲模有较高的生产率，实行工序集中的工艺方案，采用导正销进行精定位，固定卸料装置、自然漏料方式的级进模，即选择方案三。

课程编号：XXXX大学专业课程设计说明书设计人：XXX专业班级：XXX学号：XXXXX指导教师：XXX日X 月X年X日期：目录一、序言---------------------------------------------------------------------------3二、设计任务书及产品图------------------------------------------------------4三、零件的工艺性分析---------------------------------------------------------5 ------------------------------------------6 四、冲裁零件工艺方案的确定五、排样设计及材料利用率计算---------------------------------------------7六、工序压力计算、压力中心的确定、压力机的选择-----------------8七、模具工作零件刃口尺寸和公差的计算--------------------------------11八、模具零件的选用及设计--------------------------------------------------13九、模具部分结构件详细设计及模具结构简图--------------------------17十、其他需要说明的内容-----------------------------------------------------20 十一、参考资料----------------------------------------------------------------21一、序言模具是制造业的基础工业设备，被广泛用于制造业的各个领域。

无论是工业制品，还是新产品的开发，都离不开模具。

现代工业的发展和技术水平的提高，很大程度上取决于模具工业的发展水平。
