冲压模具设计冲孔落料级进模说明书汇总

摘要本次设计了一套冲孔、落料的模具。

经过查阅资料，首先要对零件进行工艺分析，经过工艺分析和对比，采用冲孔落料工序，通过冲裁力、顶件力、卸料力等计算，确定压力机的型号。

再分析对冲压件加工的模具适用类型选择所需设计的模具。

得出将设计模具类型后将模具的各工作零部件设计过程表达出来。

在设计说明书的第一部分，主要叙述了冲压模具的发展状况，说明了冲压模具的重要性与本次设计的意义，接着是对冲压件的工艺分析，完成了工艺方案的确定。

第二部分，对零件排样图的设计，完成了材料利用率的计算。

再进行冲裁工艺力的计算和冲裁模工作部分的设计计算，对选择冲压设备提供依据。

最后对主要零部件的设计和标准件的选择，为本次设计模具零件图的绘制和模具的成形提供依据，以及为装配图各尺寸提供依据。

关键字：级进模具；冲压模具；冲压设备；冲孔；落料；ABSTRACTThis design carries on blanking, the piercing progressive dies design.The article has briefly outlined the press die at present development condition and the tendency.It has carries on the detailed craft analysis and the craft plan determination to the product.According to general step which the press die designs, calculated and has designed on this set of mold main spare part, for example: The punch, the matrix, the punch plate, the backing strip, the matrix plate, stripper plate, stop pin, pilot pin and so on.The die sets uses the standard mould bases, has selected the appropriate press equipment.In the design has carries on the essential examination computation to the working elements and the press specification.In addition, this die employs the finger stop pin and the hook shape stop pin.The mold piercing and blanking punch are fixed with the different plates separately in order to coordinate the gap cenveniently; The piercing matrix and blanking matrix are fixed by the overall plate.KEY WORDS:PROGRESSIVE DIES; PRESS MOLD; PRESS EQUIPMENT;PIERCING;BLANKING目录摘要 (I)ABSTRACT (II)1绪论 (1)1.1设计目的 (1)1.2国内外研究概况 (1)1.2.1我国冲压模具现状 (1)1.2.2我国模具CAD/CAM技术的发展情况 (2)1.2.3我国模具设计与制造能力现状 (2)1.2.4未来模具发展的趋势 (3)1.3本次设计的主要内容 (3)2零件冲压工艺分析 (4)2.1冲裁件的形状和尺寸应满足以下要求 (4)2.2冲裁件的精度与端面粗糙度 (4)2.3材料的冲压性能分析 (4)3冲裁方案的确定与排样 (5)3.1冲裁方案的分析和确定 (5)3.2工序及排样图设计 (5)3.2.1排样设计 (5)3.2.2 材料的利用率 (6)4工艺计算 (7)4.1冲裁力的计算 (7)4.2弯曲力的计算 (7)4.3卸料力，推件力和顶件力的计算 (8)4.4冲裁工艺力的计算 (8)4.5模具压力中心的确定 (9)4.6冲裁模刃口尺寸的计算 (9)4.6.1 冲孔φ12和φ5 (10)4.6.2 落料零件 (11)4.7弯曲凸模的设计 (13)4.8冲压设备的选择 (14)5模具的结构方案设计 (15)5.1模具总体结构 (15)5.2主要零部件的设计 (15)5.2.1凹模的结构设计 (16)5.2.2冲裁凸模的结构设计 (16)5.2.3弯曲凸模的设计 (18)5.2.4落料凸模的结构设计 (18)5.2.5自动对心导向机构的设计 (19)5.2.6轴销钉的结构设计 (20)5.2.7模柄的结构设计 (21)5.2.8卸料板的结构设计 (21)5.2.9聚氨酯弹性橡胶的选取 (21)5.2.10导料板的结构设计 (22)5.2.11始用挡料销的结构 (23)5.2.12弹簧的选取 (23)5.2.13其他部分的设计与选用 (24)6模具零件的固定方法、安装与工作过程 (26)6.1模具零件的固定方法 (26)6.1.1 凸模的固定 (26)6.1.2 凹模的固定 (26)6.1.3导柱导套的固定 (26)6.1.4模柄的固定 (27)6.1.5导料板固定装置的固定 (27)6.1.6凸轮的固定 (27)6.1.7各销的固定与配合公差 (28)6.2模具的安装及装配 (28)6.2.1装配内容及装配顺序选择 (28)6.2.2本模具的装配过程 (28)6.2.3典型零件的装配要点 (29)6.3本模具的工作过程及特点 (30)6.3.1工作过程 (30)6.3.2本模结构特点 (31)6.3.3模具的不足之处 (31)7典型零件加工工艺编制 (32)7.1凹模的加工工艺 (32)7.2上下模座的加工工艺 (33)设计小结 (34)参考文献 (35)致谢 (36)1 绪论本次设计的内容是设计固定支架冲孔压弯切断级进模，需要成型的工件的零件图如下图所示，板料厚度t=1.5，材料为10号钢。

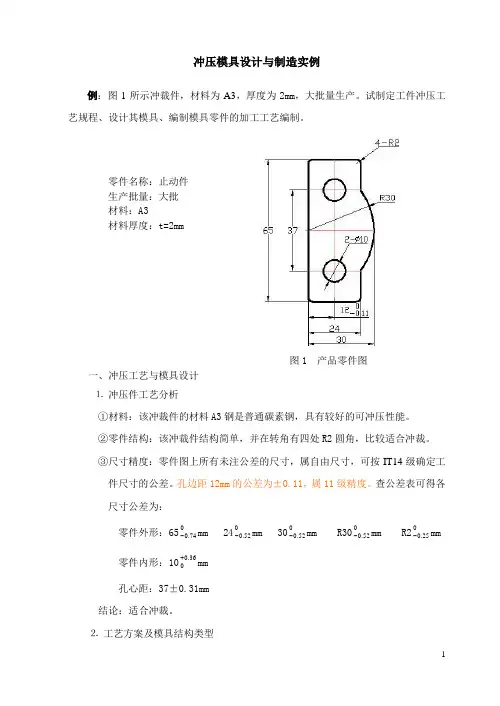

冲压模具设计与制造实例例：图1所示冲裁件，材料为A3，厚度为2mm，大批量生产。

试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺编制。

零件名称：止动件生产批量：大批材料：A3材料厚度：t=2mm图1 产品零件图一、冲压工艺与模具设计⒈冲压件工艺分析①材料：该冲裁件的材料A3钢是普通碳素钢，具有较好的可冲压性能。

②零件结构：该冲裁件结构简单，并在转角有四处R2圆角，比较适合冲裁。

③尺寸精度：零件图上所有未注公差的尺寸，属自由尺寸，可按IT14级确定工件尺寸的公差。

孔边距12mm的公差为±0.11，属11级精度。

查公差表可得各尺寸公差为：零件外形：65074.0-mm 24052.0-mm 30052.0-mm R30052.0-mm R2025.0-mm零件内形：1036.0+mm 孔心距：37±0.31mm 结论：适合冲裁。

⒉工艺方案及模具结构类型该零件包括落料、冲孔两个基本工序，可以采用以下三种工艺方案： ①先落料，再冲孔，采用单工序模生产。

②落料－冲孔复合冲压，采用复合模生产。

③冲孔－落料连续冲压，采用连续模生产。

方案①模具结构简单，但需要两道工序、两套模具才能完成零件的加工，生产效率较低，难以满足零件大批量生产的需求。

由于零件结构简单，为提高生产效率，主要应采用复合冲裁或级进冲裁方式。

由于孔边距尺寸12011.0-mm 有公差要求，为了更好地保证此尺寸精度，最后确定用复合冲裁方式进行生产。

工件尺寸可知，凸凹模壁厚大于最小壁厚，为便于操作，所以复合模结构采用倒装复合模及弹性卸料和定位钉定位方式。

⒊主要设计计算 ⑴ 排样设计及计算查《冲压模具设计与制造》表2.5.2确定搭边值： 两工件间的搭边：a=2.2mm ； 工件边缘搭边:a 1=2.5mm ；步距为: 32.2mm ； 条料宽度B=(D+2a 1)∆- =(65+2×2.5)∆-=70确定后排样图如图2所示。
