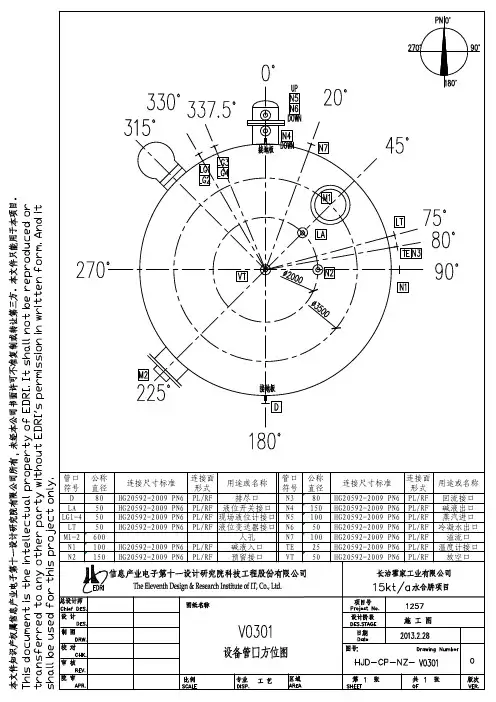

![管口方位图(罐区13[1].3.1)](https://img.taocdn.com/s1/m/5108da057cd184254b35352f.png)
管道布置图HG一般规定图幅管道布置图图幅应尽量采用AO，比较简单的也可采用A1或A2。
同区的图应采用同一种图幅。
图幅不宜加长或加宽。
比例常用比例为1:30，也可采用1:25或1:50.但同区的或各分层的平面图，应采用同一比例。
尺寸单位管道布置图中标注的标高、坐标以米为单位，小数点后取三位数，至毫米为止；其余的尺寸一律以毫米为单位，只注数字，不注单位。
管子公称通径一律用毫米表示。
地面设计标高为.图名标题栏中的图名一般分成两行书写，上行写“管道布置图”，下行写“EL 平面”或“A-A、B-B......剖视等.”尺寸线始末应标绘箭头(打箭头或打杠).不按比例画图的尺寸应在其下面画一道横线(轴测图除外)。
尺寸一般写在尺寸线的上方中间，并且平行于尺寸线。
2 应遵循的设计规定图线宽度及字体规定见HG .管道常用缩写词见HG .管道布置图上的管子、管件、阀门及管道特殊件图例见HG .设备、管道布置图上用的图例见HG .分区索引图见HG .3 图面表示和尺寸标注管道布置图应按设备布置图或按分区索引图所划分的区域(以小区为基本单位)绘制。
区域分界线用粗双点划线表示，在区域分界线的外侧标注分界线的代号、坐标和与该图标高相同的相邻部分的管道布置图图号，见下图。
坐标注:B. L—表示装置边界; M. L—表示接续线; COD—表示接续图.管道布置图一般只绘平面图。
当平面图中局部表示不够清楚时，可绘制剖视图或轴测图，该剖视图或轴测图可画在管道平面布置图边界线以外的空白处(不允许在管道平面布置图内的空白处再画小的剖视图或轴测图)，或绘在单独的图纸上。
绘制剖视图时要按比例画，可根据需要标注尺寸。
轴测图可不按比例，但应标注尺寸。
剖视符号规定用A-A, B-B⋯⋯等大写英文字母表示，在同一小区内符号不得重复。
平面图上要表示所剖截面的剖切位置、方向及编号。
对于多层建筑物、构筑物的管道平面布置图应按层次绘制，如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并于各平面图下注明“EL100. 000平面”或“平面”.在绘有平面图的图纸右上角，管口表的左边，应画一个与设备布置图的设计北向一致的方向标。

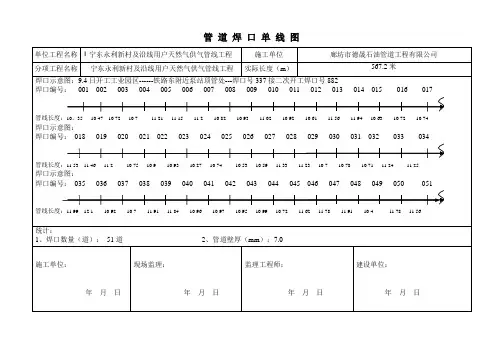

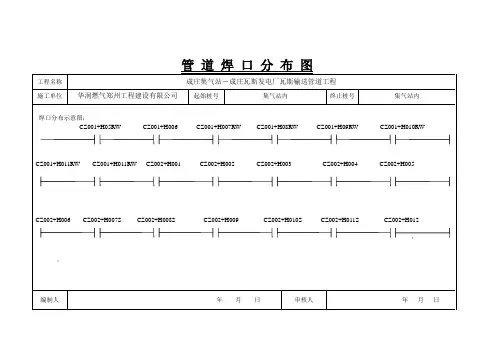

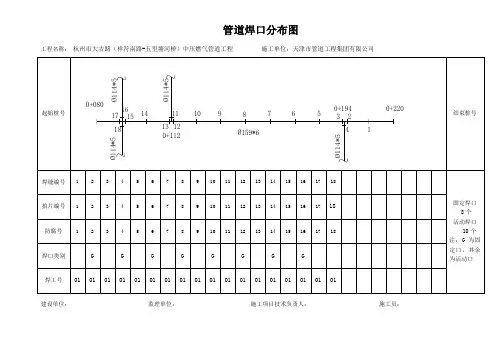

管线焊口分布图
管线焊口分布图

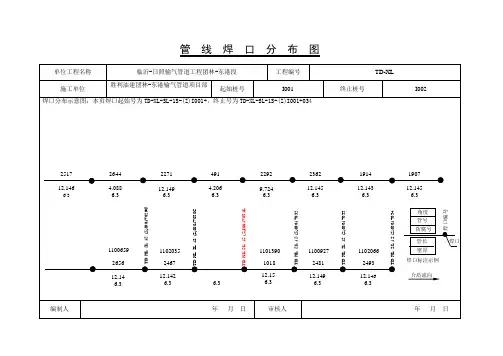

管
线 焊 口 分 布 图
T D -X L -S L -1S -(Z )I 001+036
管
线 焊 口 分 布 图
T D -X L -S L -1S -(Z )I 002+001+
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管
线焊口分布图
管。
316L 不锈钢管道焊接工艺焊接工艺（1）焊接方法：由于现场多数为不锈钢管道且大小不一，根据不锈钢的焊接特点，尽可能减小热输入量，故采用手工电弧焊、氩弧焊两种方法，d ＞Φ159 mm 的采用氩弧焊打底，手工电弧焊盖面。
d ≦Φ159 mm 的全用氩弧焊。
焊机采用手工电弧焊/氩弧焊两用的WS7 一400 逆变式弧焊机。
document.write("");xno = xno+1;（2）焊接材料：奥氏体不锈钢是特殊性能用钢，为满足接头具有相同的性能，应遵循“等成分”原则选择焊接材料，同时为增强接头抗热裂纹和晶间腐蚀能力，使接头中出现少量铁素体，选择HooCr19Ni12Mo2氩弧焊用焊丝，手弧焊用焊条CHSO22 作为填充材料，其成分见表1 和表2。
表1 焊丝HOOCr19Ni12Mo2化学成分（%）（3）焊接参数。
奥氏体不锈钢的突出特点是对过热敏感，故采用小电流、快速焊，多层焊时要严格控制层间温度，使层间温度小于60 ℃ 。
具体参数见表3 。
表3 焊接参数（4 ）坡口形式及装配定位焊。
坡口形式采用V 形坡口，由于采用了较小的焊接电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5 mm，坡口角度比碳钢大，约为65°- 700°，其形式见图l 。
图1 坡口形式因不锈钢热膨胀系数较大，焊接时产生较大的焊接应力，要求采用严格的定位焊。
对于d≦Φ89 mm 的管采用两点定位，d=Φ89-Φ219 mm采用三点定位，d≧219 mm 的采用四点定位；定位焊缝长度6-8 mm。
（5）焊接技术要求：① 手工电弧焊时焊机采用直流反接，氩弧焊时采用直流正接；② 焊前应将焊丝用不锈钢丝刷刷掉表面的氧化皮，并用丙酮清洗；焊条应在200-250 ℃ 烘干1h，随取随用；③ 焊前将工件坡口两侧25 mm 范围内的油污等清理干净，并用丙酮清洗坡口两侧25 mm 范围；④ 氩弧焊时，喷嘴直径Φ2 mm , 钨极为钵钨极，规格Φ2.5 mm ；⑤ 氩弧焊焊接不锈钢时，背面必须充氩气保护，才能保证背面成形。
