电机自耦降压启动接线图

自耦变压器降压启动电路1.工作原理图 2.17所示电路是采用按钮开关来完成的手动自耦变压器降压起动控制。

该电路在起动后人为再按下运转按钮后电动机进入Δ形正常运转。

自耦变压器降压起动：按下降压起动按钮SB2，交流接触器KM2线圈得电吸合且自锁，KM2主触点闭合，串入自耦变压器TM降压起动。

由于KM2吸合，KM2串联在中间继电器KA线圈回路中的常开触点闭合使KA吸合且自锁。

KA的作用是防止误按SB3按钮直接起动电动机。

KA串联在SB3按钮回路中的常开触点闭合，为转换Δ形正常运转做准备。

此时，电动机降压起动。

图2.17自耦变压器手动控制降压起动电路正常Δ形运转：当根据经验或实际起动时间后按下Δ形运转按钮SB3，SB3一组常闭触点断开，切断了交流接触器KM2线圈回路电源，KM1主触点断开，使自耦变压器退出。

同时SB3另一组常开触点闭合，接通了交流接触器KM1线圈回路电源，KM1三相主触点闭合，电动机得电Δ形全压正常运转。

当KM1线圈吸合后，KM1串联在中间继电器KA 线圈回路中的常闭触点断开，使KA线圈断电释放，KA串联在全压Δ形运转按钮SB3回路中的常开触点断开，用来防止误操作该按钮SB3而出现直接全压起动问题。

电气元件作用表如表2.6所示。

元器件安装排列图及端子图如图2.18所示。

按钮实际接线如图2.19所示。

表2.6电气元件作用表序号符号名称型号规格作用1 QF1 断路器DZ20-400 315A三极主回路过流保护2 QF2 断路器DZ47-63 10A二极控制回路过流保护3 KM1 交流接触器CJ20-100 线圈电压380V 控制电动机电源用（全压）4 KM2 交流接触器CJ20-100 两只并联使用接通自耦变压器作降压起动线圈电压380V5 FR 热继电器JR36-160 75~120A 过载保护6 TM 自耦减压变压器QZB-45 84A 降压起动用7 SB1 按钮开关LA18-22 红色停止电动机用8 SB2 按钮开关LA18-22 绿色降压起动用9 SB3 按钮开关LA18-22 蓝色全压运行用10 M 三相异步电动机2970 r/min 拖动11 KA 中间继电器JZ7-445A 线圈电压380V 防止直接操作全压起动保护2.调试断开主回路断路器QF1，合上控制回路断路器QF2，调试控制回路。

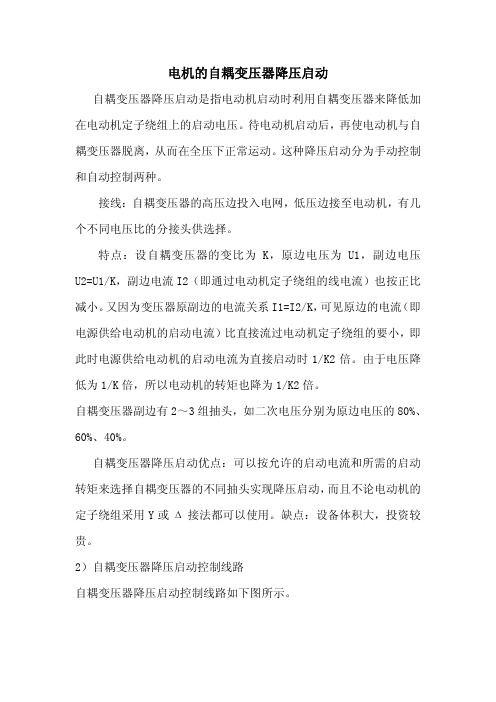

电机的自耦变压器降压启动
自耦变压器降压启动是指电动机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电压。

待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运动。

这种降压启动分为手动控制和自动控制两种。

接线：自耦变压器的高压边投入电网，低压边接至电动机，有几个不同电压比的分接头供选择。

特点：设自耦变压器的变比为K，原边电压为U1，副边电压U2=U1/K，副边电流I2（即通过电动机定子绕组的线电流）也按正比减小。

又因为变压器原副边的电流关系I1=I2/K，可见原边的电流（即电源供给电动机的启动电流）比直接流过电动机定子绕组的要小，即此时电源供给电动机的启动电流为直接启动时1/K2倍。

由于电压降低为1/K倍，所以电动机的转矩也降为1/K2倍。

自耦变压器副边有2～3组抽头，如二次电压分别为原边电压的80%、60%、40%。

自耦变压器降压启动优点：可以按允许的启动电流和所需的启动转矩来选择自耦变压器的不同抽头实现降压启动，而且不论电动机的定子绕组采用Y或Δ接法都可以使用。

缺点：设备体积大，投资较贵。

2）自耦变压器降压启动控制线路
自耦变压器降压启动控制线路如下图所示。

定子串自耦变压器降压启动控制线路线路工作原理分析：
（a） 自耦变压器降压启动控制工作原理示意图。

三相异步电动机启动控制原理图1.三相异步电动机的点动控制点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。

所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。

典型的三相异步电动机的点动控制电气原理图如图3-1(a)所示。

点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。

其中以转换开关QS作电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止。

点动控制原理：当电动机需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。

按下启动按钮SB，接触器KM的线圈得电，带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。

当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，带动接触器KM的三对主触头恢复断开，电动机M失电停转。

在生产实际应用中，电动机的点动控制电路使用非常广泛，把启动按钮SB换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。

2.三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头。

接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。

它主要由按钮开关SB（起停电动机使用）、交流接触器KM（用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。

欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。

“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。

因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即电动机接通电源但不转动）的现象，以致损坏电动机。

自耦降压启动介绍自耦变压器降压启动是指电动机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电压。

待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运动。

这种降压启动分为手动控制和自动控制两种。

1.2 特点设自耦变压器的变比为K，原边电压为U1，副边电压U2=U1/K，副边电流I2（即通过电动机定子绕组的线电流）也按正比减小。

又因为变压器原副边的电流关系I1=I2/K，可见原边的电流（即电源供给电动机的启动电流）比直接流过电动机定子绕组的要小，即此时电源供给电动机的启动电流为直接启动时1/K2 倍。

由于电压降低为1/K 倍，所以电动机的转矩也降为1/K2 倍。

自耦变压器副边有2～3 组抽头，如二次电压分别为原边电压的80%、60%、40%。

1.3 优点可以按允许的启动电流和所需的启动转矩来选择自耦变压器的不同抽头实现降压启动，而且不论电动机的定子绕组采用Y 或Δ接法都可以使用。

1.4 缺点设备体积大，投资较贵。

2自动控制电动机自耦降压起动（自动控制）电路原理图如图是交流电动机自耦降压启动自动切换控制电路，自动切换靠时间继电器完成，用时间继电器切换能可靠地完成由启动到运行的转换过程，不会造成启动时间的长短不一的情况，也不会因启动时间长造成烧毁自耦变压器事故。

2.1 控制过程1、合上空气开关QF接通三相电源。

2、按启动按钮SB2交流接触器KM1线圈通电吸合并自锁，其主触头闭合，将自耦变压器线圈接成星形，与此同时由于KM1辅助常开触点闭合，使得接触器KM2线圈通电吸合，KM2的主触头闭合由自耦变压器的低压低压抽头（例如65%）将三相电压的65%接入电动。

3、KM1辅助常开触点闭合，使时间继电器KT线圈通电，并按已整定好的时间开始计时，当时间到达后，KT的延时常开触点闭合，使中间继电器KA线圈通电吸合并自锁。

4、由于KA线圈通电，其常闭触点断开使KM1线圈断电，KM1常开触点全部释放，主触头断开，使自耦变压器线圈封星端打开；同时KM2线圈断电，其主触头断开，切断自耦变压器电源。

电动机接线图-控制线路图大全时间:2013-05-03 来源:电气自动化技术网编辑:李亮点击:36191次字体设置: 大中小Y-△（星三角）降压启动控制线路-接触器应用接线图Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。

由于方法简便且经济，所以使用较普遍，但启动转矩只有全压启动的三分之…，故只适用于空载或轻载启动。

Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。

OX3后丽的数字系指额定电压为380V时，启动器可控制电动机的最大功率值(以kW计)。

OX3—13型Y-△自动启动器的控制线路如图11—11所示。

（）合上电源开关Qs后，按下启动按钮SB2，接触器KM和KMl线圈同时获电吸合，KM和KMl主触头闭合，电动机接成Y降压启动，与此同时，时间继电器KT的线圈同时获电，I 星形—三角形降压起动控制线路星形——三角形降压起动控制线路星形——三角形（Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y —△起动只能用于正常运行时为△形接法的电动机。

１．按钮、接触器控制Y —△降压起动控制线路图2.19 （a ）为按钮、接触器控制Y —△降压起动控制线路。

线路的工作原理为：按下起动按钮SB1 ，KM1 、KM2 得电吸合，KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下SB2 ，KM2 断电、KM3 得电并自锁，电动机转换成三角形全压运行。

２．时间继电器控制Y —△降压起动控制线路图2.19 （b ）为时间继电器自动控制Y —△降压起动控制线路，电路的工作原理为：按下起动按钮SB1 ，KM1 、KM2 得电吸合，电动机星形起动，同时KT 也得电，经延时后时间继电器KT 常闭触头打开，使得KM2 断电，常开触头闭合，使得KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。

自耦变压器的原理、接线、结构自耦变压器降压启动控制线路在一个闭合的铁芯上绕两个或以上的线圈，当一个线圈通入交流电源时（就是初级线圈），线圈中流过交变电流，这个交变电流在铁芯中产生交变磁场，交变主磁通在初级线圈中产生自身感应电动势，同时另外一个线圈（就是次级线圈）中感应互感电动势。

通过改变初、次级的线圈匝数比的关系来改变初、次级线圈端电压，实现电压的变换，一般匝数比为1.5：1~2：1。

因为初级和次级线圈直接相连，有跨级漏电的危险。

所以不能作行灯变压器。

区别在电网中，从220KV电压等级才开始有自耦变压器，多用作电网间的联络变。

220KV以下几乎没有自耦变压器。

自耦变压器在较低电压下是使用最多是用来作为电机降压启动使用。

对于干式变压器来讲，它的绝缘介质是树脂之类的固体，没有油浸式变压器中的绝缘油，所以称为干式。

干式变压器由于散热条件差，所以容量不能做得很大，一般只有中小型变压器，电压等级也基本上在35KV及以下，但国内外也都已经有额定电压达到66kV甚至更高的干式变压器，容量也可达30000kVA甚至更高。

工作原理自耦变压器零序差动保护原理图自耦变压器1.自耦变压器是输出和输入共用一组线圈的特殊变压器.升压和降压用不同的抽头来实现.比共用线圈少的部分抽头电压就降低.比共用线圈多的部分抽头电压就升高.⒉其实原理和普通变压器一样的，只不过他的原线圈就是它的副线圈一般的变压器是左边一个原线圈通过电磁感应，使右边的副线圈产生电压，自耦变压器是自己影响自己。

⒊自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。

通常把同时属于一次和二次的那部分绕组称为公共绕组，自耦变压器的其余部分称为串联绕组，同容量的自耦变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。

因此随着电力系统的发展、电压等级的提高和输送容量的增大，自耦变压器由于其容量大、损耗小、造价低而得到广泛应用.。
