环刀试验操作方法 Last updated at 10:00 am on 25th December 2020环刀试验操作规程一、编制依据GB/T50123-1999土工试验方法标准SL260-98堤防工程施工规范山东省胶东调水工程第Ⅱ监理标段输水明渠工程质量控制监理细则二、环刀法压实度试验方法1、取样:⑴仪器设备:环刀200cm3(内径70mm)若干套,医用凡士林一瓶,铁锹一把,切土刀一个,铁锤一把。
⑵操作:①称取环刀的质量并编号记录,精确到0.01g②在压实基面随机选择取样点,取样部位应有代表性,且应在面上均匀分部,不得随意挑选,特殊情况下取样应加以注明。
③应在压实厚度的下部1/3处取样,若下部1/3的厚度不足环刀高度时,以环刀底面达到下层顶面时环刀取满土样为准,并记录压实层厚度。
④上层土用铁锹清除,并做成平面,把以松动的土块清理干净。
⑤然后在环刀内壁涂一薄层凡士林,刃口向下放在取样点上,将环刀盖放在环刀上并加垫木,用铁锤慢慢垂直下压。
同时用切土刀沿环刀外侧切削土样,边压边削至土样高出环刀,取出环刀用切土刀整平环刀两端土样,擦干净环刀外壁。
用密封性能良好的包装袋封好后加以编号,送到实验室待用。
2、含水率试验⑴仪器设备:①电热烘箱:应能控制温度为105~110℃②天平:称量200g,最小分值0.01g;称量1000g,最小分值0.1g。
铝盒若干⑵试验:①称取环刀和湿土样的总质量。
②称取铝盒的质量,记录并编号备用。
③取环刀中的有代表性的试样放入铝盒,盖上盒盖,称取盒加湿土质量,准确止0.01g。
④把盒号和盒重填写在记录表中。
把盒重加湿土重填写在记录表中,湿土重同样填写。
⑤打开盒盖,将盒置于烘箱内,在105~110℃的恒温下烘止恒量,烘干时间对粘土、粉土不得少于8小时,对砂土不得小于6小时。
⑥将称量盒从烘箱中取出,加上盒盖,放入干燥容器内冷却至室温,称盒加干土质量,准确至0.01g。
⑦把相应数据填写在记录表内。
简述环刀法密度试验的操作要点一、试验前的准备工作1. 准备试验所需的设备和材料,包括环刀、刀套、称重器、容器、橡皮锤、清洁刷等。
2. 检查试验设备的状态,确保其正常工作。
3. 清洁试验设备,以避免试验误差。
二、试验的操作步骤1. 将待测样品从现场采集或实验室获取,确保样品的代表性。
2. 准备一个精确称重的容器,并将其称重记录下来。
3. 将容器放置在水平台面上,并用橡皮锤轻轻敲打容器,使样品紧密填充容器。
4. 将刀套装在环刀上,并调整好刀套的位置。
5. 将环刀插入样品中,直到刀套与容器齐平,然后旋转环刀一周,以确保样品被完全切割。
6. 将环刀小心取出,并将割下的样品收集在容器中。
7. 称重容器和割下的样品的总重量,并记录下来。
8. 将样品取出容器,用清洁刷将其表面清理干净。
9. 重复以上步骤多次,以获得更准确的数据。
三、试验的注意事项1. 在进行试验前,要确保试验设备和容器都干净无尘,以避免影响试验结果。
2. 在进行切割样品时,要确保环刀和刀套的位置正确调整,以避免样品被切割不完全。
3. 在称重容器和样品时,要使用精确的称重器,并注意读数的准确性。
4. 在每次试验之前,要先将容器称重并记录下来,以消除容器本身的重量对试验结果的影响。
5. 在取出样品后,要及时清洁容器和刀具,以准备下一次试验。
6. 进行多次试验,可以获得更准确的数据,并计算出平均密度值。
7. 在进行试验时,要确保操作平稳,避免对样品产生额外的应力或变形。
总结:环刀法密度试验是一种简单有效的测量岩石或土壤密度的方法。
在进行试验时,需要注意设备的准备和清洁,操作步骤的准确性,以及数据的记录和分析。
只有在严格按照操作要点进行试验,并注意细节上的注意事项,才能获得准确可靠的密度值。
精心整理
环刀试验操作规程
一、编制依据
GB/T50123-1999土工试验方法标准
SL260-98堤防工程施工规范
山东省胶东调水工程第Ⅱ监理标段输水明渠工程质量控制监理细则
二、环刀法压实度试验方法
1、取样:
⑴仪器设备:
环刀200cm3(内径70mm
刀一个,铁锤一把。
⑵操作:
①
②
③应在压实厚度的下部
④
⑤
同时
2
①电热烘箱:应能控制温度为105~110℃
②天平:称量200g,最小分值0.01g;
称量1000g,最小分值0.1g。
铝盒若干
⑵试验:
①称取环刀和湿土样的总质量。
②称取铝盒的质量,记录并编号备用。
③取环刀中的有代表性的试样放入铝盒,盖上盒盖,称取盒加湿
土质量,准确止0.01g。
精心整理
④把盒号和盒重填写在记录表中。
把盒重加湿土重填写在记录表
中,湿土重同样填写。
⑤打开盒盖,将盒置于烘箱内,在105~110℃的恒温下烘止恒
量,烘干时间对粘土、粉土不得少于8小时,对砂土不得小于
6小时。
⑥将称量盒从烘箱中取出,加上盒盖,放入干燥容器内冷却至室
温,称盒加干土质量,准确至0.01g。
⑦把相应数据填写在记录表内。
⑧含水量按下式计算
含水量=湿土重-干土重
⑨
含水率=(湿土质量
⑩
3、密度试验
土样湿密度=湿土质量÷环刀体积
③
土样干密度=湿密度÷(
④
>$。

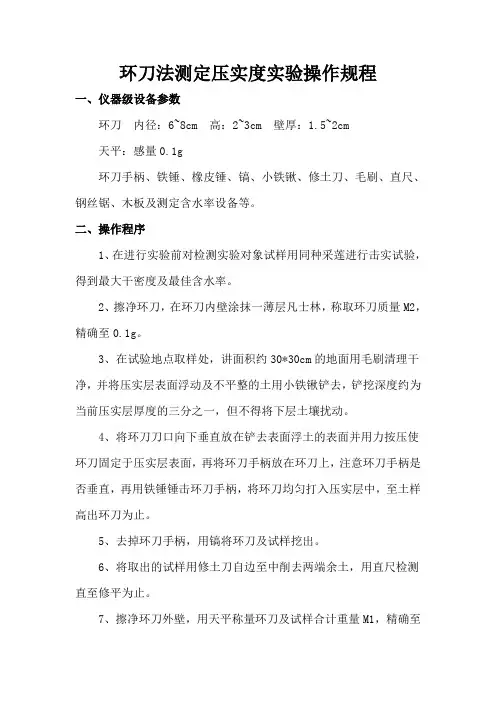

环刀法测定压实度实验操作规程
一、仪器级设备参数
环刀内径:6~8cm 高:2~3cm 壁厚:1.5~2cm
天平:感量0.1g
环刀手柄、铁锤、橡皮锤、镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、木板及测定含水率设备等。
二、操作程序
1、在进行实验前对检测实验对象试样用同种采莲进行击实试验,得到最大干密度及最佳含水率。
2、擦净环刀,在环刀内壁涂抹一薄层凡士林,称取环刀质量M2,精确至0.1g。
3、在试验地点取样处,讲面积约30*30cm的地面用毛刷清理干净,并将压实层表面浮动及不平整的土用小铁锹铲去,铲挖深度约为当前压实层厚度的三分之一,但不得将下层土壤扰动。
4、将环刀刀口向下垂直放在铲去表面浮土的表面并用力按压使环刀固定于压实层表面,再将环刀手柄放在环刀上,注意环刀手柄是否垂直,再用铁锤锤击环刀手柄,将环刀均匀打入压实层中,至土样高出环刀为止。
5、去掉环刀手柄,用镐将环刀及试样挖出。
6、将取出的试样用修土刀自边至中削去两端余土,用直尺检测直至修平为止。
7、擦净环刀外壁,用天平称量环刀及试样合计重量M1,精确至
0.1g,并根据环刀质量M2计算出试样湿密度。
8、用橡皮锤敲击环刀,取出一部分具有代表性的试样,测定其含水率。
三、注意事项
1、环刀法测定压实度试验适用于测定细粒土压实度,粗粒土适用于灌砂法及灌水法。
1、。
环刀操作规范
1.取直径与高各为5cm的环刀一个,计算其体积并称重(精确到0.1g)。
2.在田间选择有代表性的地块,先将地面刮平,然后把环刀轻轻地垂直压入土中,至环刀内全部充满土壤为止,但不得破坏土壤的自然状态。
3.用土铲把环刀挖出来,用小刀细心地刮去粘在环刀外壁上的泥土,而后仔细地把环刀两端削平,使土样与环刀容积相等,立即盖上环刀盖,迅速带回实验室准确称重。
4.将称好的盛土环刀置于瓷蒸发皿中,放在烘箱里,于105℃条件下连续烘烤6~8h,冷却后称重,测定土壤含水量(或在田间同地同时取10g土样或从环刀内取10g土样于已知重量的铝盒中用酒精燃烧法测定土壤含水量);计算干土重量。
5.将上述各步测定结果详细填入记录表中:
六、结果计算:
环刀内干土重(g)= 湿土重(g)×100 / (土壤含水量% +100)
土壤容重(g/㎝3)= 环刀内干土重(g)/ 环刀体积(㎝3)
土壤孔隙度(%)=(1-土壤容重/土壤密度)×100% (土壤密度常取2.65g/㎝3)。

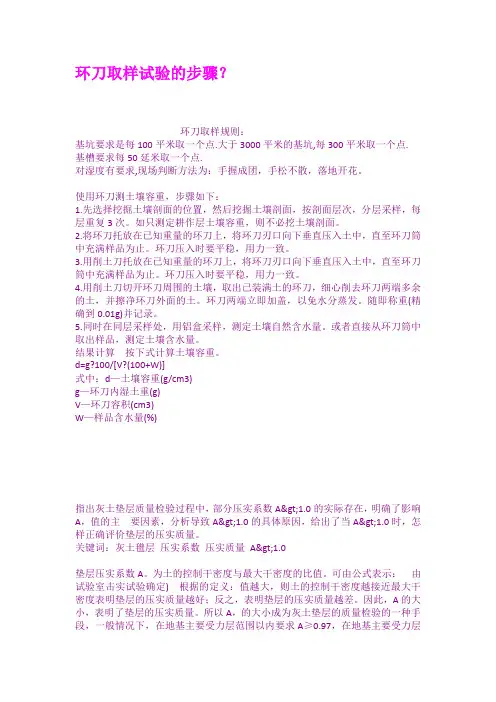

环刀取样试验的步骤?环刀取样规则:基坑要求是每100平米取一个点.大于3000平米的基坑,每300平米取一个点. 基槽要求每50延米取一个点.对湿度有要求,现场判断方法为:手握成团,手松不散,落地开花。
使用环刀测土壤容重,步骤如下:1.先选择挖掘土壤剖面的位置,然后挖掘土壤剖面,按剖面层次,分层采样,每层重复3次。
如只测定耕作层土壤容重,则不必挖土壤剖面。
2.将环刀托放在已知重量的环刀上,将环刀刃口向下垂直压入土中,直至环刀筒中充满样品为止。
环刀压入时要平稳,用力一致。
3.用削土刀托放在已知重量的环刀上,将环刀刃口向下垂直压入土中,直至环刀筒中充满样品为止。
环刀压入时要平稳,用力一致。
4.用削土刀切开环刀周围的土壤,取出已装满土的环刀,细心削去环刀两端多余的土,并擦净环刀外面的土。
环刀两端立即加盖,以免水分蒸发。
随即称重(精确到0.01g)并记录。
5.同时在同层采样处,用铝盒采样,测定土壤自然含水量。
或者直接从环刀筒中取出样品,测定土壤含水量。
结果计算按下式计算土壤容重。
d=g?100/[V?(100+W)]式中:d—土壤容重(g/cm3)g—环刀内湿土重(g)V—环刀容积(cm3)W—样品含水量(%)指出灰土垫层质量检验过程中,部分压实系数A>1.0的实际存在,明确了影响A,值的主要因素,分析导致A>1.0的具体原因,给出了当A>1.0时,怎样正确评价垫层的压实质量。
关键词:灰土氆层压实系数压实质量A>1.0垫层压实系数A。
为土的控制干密度与最大干密度的比值。
可由公式表示:由试验室击实试验确定) 根据的定义:值越大,则土的控制干密度越接近最大干密度表明垫层的压实质量越好;反之,表明垫层的压实质量越差。
因此,A的大小,表明了垫层的压实质量。
所以A,的大小成为灰土垫层的质量检验的一种手段,一般情况下,在地基主要受力层范围以内要求A≥0.97,在地基主要受力层范围以下要求A≥0.95,并且垫层的施工应保证每层A,符合设计要求后方可铺设上层土。

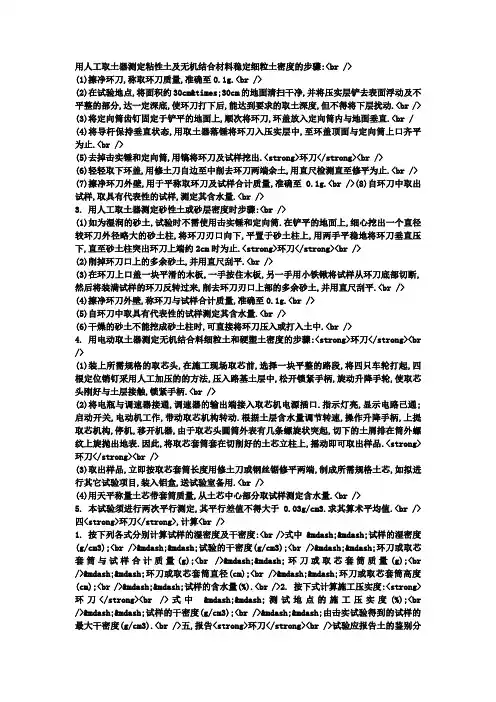

用人工取土器测定粘性土及无机结合材料稳定细粒土密度的步骤:<br />(1)擦净环刀,称取环刀质量,准确至0.1g.<br />(2)在试验地点,将面积约30cm×30cm的地面清扫干净,并将压实层铲去表面浮动及不平整的部分,达一定深底,使环刀打下后,能达到要求的取土深度,但不得将下层扰动.<br />(3)将定向筒齿钉固定于铲平的地面上,顺次将环刀,环盖放入定向筒内与地面垂直.<br /(4)将导杆保持垂直状态,用取土器落锤将环刀入压实层中,至环盖顶面与定向筒上口齐平为止.<br />(5)去掉击实锤和定向筒,用镐将环刀及试样挖出.<strong>环刀</strong><br />(6)轻轻取下环盖,用修土刀自边至中削去环刀两端余土,用直尺检测直至修平为止.<br />(7)擦净环刀外壁,用于平称取环刀及试样合计质量,准确至0.1g.<br />(8)自环刀中取出试样,取具有代表性的试样,测定其含水量.<br />3. 用人工取土器测定砂性土或砂层密度时步骤:<br />(1)如为湿润的砂土,试验时不需使用击实锤和定向筒.在铲平的地面上,细心挖出一个直径较环刀外径略大的砂土柱,将环刀刃口向下,平置于砂土柱上,用两手平稳地将环刀垂直压下,直至砂土柱突出环刀上端约2cm时为止.<strong>环刀</strong><br />(2)削掉环刀口上的多余砂土,并用直尺刮平.<br />(3)在环刀上口盖一块平滑的木板,一手按住木板,另一手用小铁锹将试样从环刀底部切断,然后将装满试样的环刀反转过来,削去环刀刃口上部的多余砂土,并用直尺刮平.<br />(4)擦净环刀外壁,称环刀与试样合计质量,准确至0.1g.<br />(5)自环刀中取具有代表性的试样测定其含水量.<br />(6)干燥的砂土不能挖成砂土柱时,可直接将环刀压入或打入土中.<br />4. 用电动取土器测定无机结合料细粒土和硬塑土密度的步骤:<strong>环刀</strong><br />(1)装上所需规格的取芯头,在施工现场取芯前,选择一块平整的路段,将四只车轮打起,四根定位销钉采用人工加压的的方法,压入路基土层中,松开锁紧手柄,旋动升降手轮,使取芯头刚好与土层接触,锁紧手柄.<br />(2)将电瓶与调速器接通,调速器的输出端接入取芯机电源插口.指示灯亮,显示电路已通;启动开关,电动机工作,带动取芯机构转动.根据土层含水量调节转速,操作升降手柄,上提取芯机构,停机,移开机器,由于取芯头圆筒外表有几条螺旋状突起,切下的土屑排在筒外螺纹上旋抛出地表.因此,将取芯套筒套在切削好的土芯立柱上,摇动即可取出样品.<strong>环刀</strong><br />(3)取出样品,立即按取芯套筒长度用修土刀或钢丝锯修平两端,制成所需规格土芯,如拟进行其它试验项目,装入铝盒,送试验室备用.<br />(4)用天平称量土芯带套筒质量,从土芯中心部分取试样测定含水量.<br />5. 本试验须进行两次平行测定,其平行差值不得大于0.03g/cm3.求其算术平均值.<br />四<strong>环刀</strong>,计算<br />1. 按下列各式分别计算试样的湿密度及干密度:<br />式中 ——试样的湿密度(g/cm3);<br />——试验的干密度(g/cm3);<br />——环刀或取芯套筒与试样合计质量(g);<br />——环刀或取芯套筒质量(g);<br />——环刀或取芯套筒直径(cm);<br />——环刀或取芯套筒高度(cm);<br />——试样的含水量(%).<br />2. 按下式计算施工压实度:<strong>环刀</strong><br />式中——测试地点的施工压实度(%);<br />——试样的干密度(g/cm3);<br />——由击实试验得到的试样的最大干密度(g/cm3).<br />五,报告<strong>环刀</strong><br />试验应报告土的鉴别分类,土的含水量,湿密度,干密度,最大干密度,压实度等.<br /> </p>(1)环刀的使用及注意事项使用时应刃向下,在切取土样时避免歪斜,使其垂直均匀受力下切,使用前可将环刀涂抹少许凡士林。

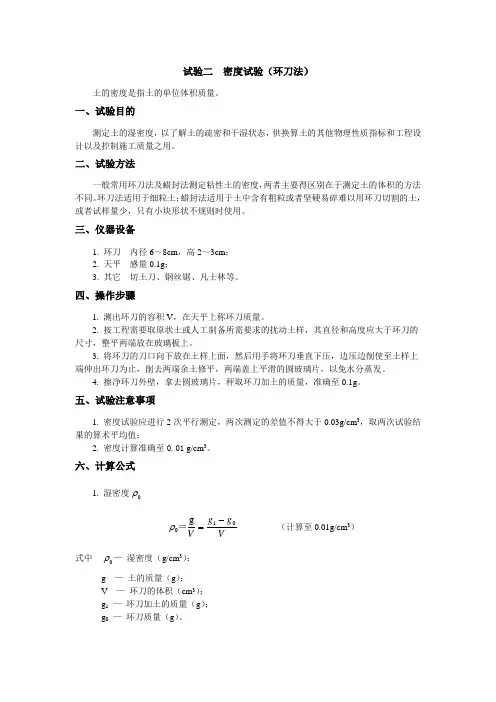

试验二密度试验(环刀法)土的密度是指土的单位体积质量。
一、试验目的测定土的湿密度,以了解土的疏密和干湿状态,供换算土的其他物理性质指标和工程设计以及控制施工质量之用。
二、试验方法一般常用环刀法及蜡封法测定粘性土的密度,两者主要得区别在于测定土的体积的方法不同。
环刀法适用于细粒土;蜡封法适用于土中含有粗粒或者坚硬易碎难以用环刀切割的土,或者试样量少,只有小块形状不规则时使用。
三、仪器设备1. 环刀内径6~8cm,高2~3cm;2. 天平感量0.1g;3. 其它切土刀、钢丝锯、凡士林等。
四、操作步骤1. 测出环刀的容积V,在天平上称环刀质量。
2. 按工程需要取原状土或人工制备所需要求的扰动土样,其直径和高度应大于环刀的尺寸,整平两端放在玻璃板上。
3. 将环刀的刀口向下放在土样上面,然后用手将环刀垂直下压,边压边削使至土样上端伸出环刀为止,削去两端余土修平,两端盖上平滑的圆玻璃片,以免水分蒸发。
4. 擦净环刀外壁,拿去圆玻璃片,秤取环刀加土的质量,准确至0.1g。
五、试验注意事项1. 密度试验应进行2次平行测定,两次测定的差值不得大于0.03g/cm3,取两次试验结果的算术平均值;2. 密度计算准确至0.01 g/cm3。
六、计算公式1. 湿密度ρV gg V0 1g-==ρ(计算至0.01g/cm3)式中ρ—湿密度(g/cm3);g —土的质量(g);V —环刀的体积(cm3);g1—环刀加土的质量(g);g0—环刀质量(g)。
2. 干密度d ρW01.010d +ρρ=式中 d ρ— 干密度(g/cm 3); 0ρ — 湿密度(g/cm 3); W — 土的含水率(%)。
七、记录密度试验记录(环刀法)试验者: 班级 组别 姓名 日期。
作业指导书
环刀法测定填土试样密度试验操作方法一、目的与适用范围
本试验方法用于测定细粒土的密度。
二、仪具与材料
本试验所用的主要仪器设备,应符合下列规定
1、环刀:内径61.8mm.和79.8mm.,高度20mm。
2、天平:称量500g,最小分度值0.1g;称量200g,最小分度值0.01g。
三、操作步骤
根据试验要求用环刀切取试样,应先在环刀内壁涂一薄层凡士林,刃口向下放在土样上,将环刀垂直下压,并用切土刀沿环刀外侧切削土样,边压边削至土样高出环刀,根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样,擦净环刀外壁,称环刀和土的总质量。
四、计算方法和结果评定
1、试样的湿密度,应按下式计算:
m0
ρ0=
V
—试样的湿密度(g/cm3)准确到0.01 g/cm3。
式中ρ
2、试样的干密度,应按下式计算:
ρ0
ρd=
1+0.01ω0
—试样的含水率,准确至0.1%。
式中ω
3、本试验应进行两次平行测定,两次测定的差值不得大于0.03 g/cm3,取两次测值的平均值。
五、原始记录表格式。

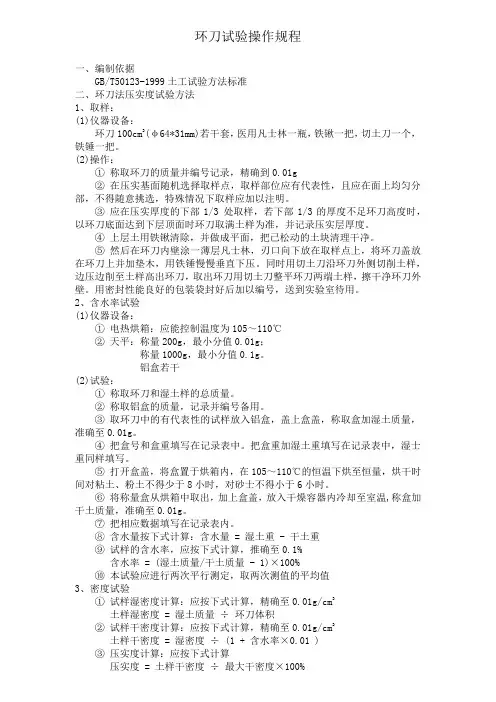

环刀试验操作规程
一、编制依据
GB/T50123-1999土工试验方法标准 SL260-98堤防工程施工规范
山东省胶东调水工程第Ⅱ监理标段输水明渠工程质量控制监理细则
二、环刀法压实度试验方法 1、取样:
⑪仪器设备:
环刀200cm3 (内径70mm)若干套,医用凡士林一瓶,铁锹一把,切土刀一个,铁锤一把。
⑫操作:①称取环刀的质量并编号记录,精确到0.01g ②
在压实基面随机选择取样点,取样部位应有代表性,且应在面上均匀分部,不得随意挑选,特殊情况下取样应加以注明。
③
应在压实厚度的下部1/3处取样,若下部1/3的厚度不足环刀高度时,以环刀底面达到下层顶面时环刀取满土样为准,并记录压实层厚度。
④
上层土用铁锹清除,并做成平面,把以松动的土块清理干净。
⑤
然后在环刀内壁涂一薄层凡士林,刃口向下放在取样点上,将环刀盖放在环刀上并加垫木,用铁锤慢慢垂直下压。
同时用切土刀沿环刀外侧切削土样,边压边削至土样高出环刀,取出环刀用切土刀整平环刀两端土样,擦干净环刀外壁。
用密封性能良好的包装袋封好后加以编号,送到实验室待用。
2、含水率试验⑪仪器设备:
①电热烘箱:应能控制温度为105~110℃②天平:称量200g,最小分值0.01g;
称量1000g,最小分值0.1g。
铝盒若干
⑫试验:
①称取环刀和湿土样的总质量。
②称取铝盒的质量,记录并编号备用。
③取环刀中的有代表性的试样放入铝盒,盖上盒盖,称取盒加湿土质量,准确止0.01g。
④把盒号和盒重填写在记录表中。
把盒重加湿土重填写在记录表中,湿土重同样填写。
⑤打开盒盖,将盒置于烘箱内,在105~110℃的恒温下烘止恒量,烘干时间对粘土、粉土不得少于8小时,对砂土不得小于6小时。
6/将称量盒从烘箱中取出,加上盒盖,放入干燥容器内冷却至室温,称盒加干土质量,准确至0.01g。
⑦把相应数据填写在记录表内。
⑧含水量按下式计算含水量=湿土重-干土重
⑨试样的含水率,应按下式计算,准确至0.1%含水率=(湿土质量/干土质量-1)×100 ⑩本试验应进行两次平行测定,取两次测值的平均值,
3、密度试验
①试样湿密度计算:应按下式计算,精确至0.01g/cm3 土样湿密度=湿土质量÷环刀体积
③试样干密度计算:应按下式计算,精确至0.01g/cm3 土样干密度=湿密度÷(1+含水率×0.01)④压实度计算:应按下式计算
压实度=土样干密度÷最大干密度×100。
