2019环刀试验操作方法

环刀试验操作方法 Last updated at 10:00 am on 25th December 2020环刀试验操作规程一、编制依据GB/T50123-1999土工试验方法标准SL260-98堤防工程施工规范山东省胶东调水工程第Ⅱ监理标段输水明渠工程质量控制监理细则二、环刀法压实度试验方法1、取样：⑴仪器设备：环刀200cm3（内径70mm）若干套，医用凡士林一瓶，铁锹一把，切土刀一个，铁锤一把。

⑵操作：①称取环刀的质量并编号记录，精确到0.01g②在压实基面随机选择取样点，取样部位应有代表性，且应在面上均匀分部，不得随意挑选，特殊情况下取样应加以注明。

③应在压实厚度的下部1/3处取样，若下部1/3的厚度不足环刀高度时，以环刀底面达到下层顶面时环刀取满土样为准，并记录压实层厚度。

④上层土用铁锹清除，并做成平面，把以松动的土块清理干净。

⑤然后在环刀内壁涂一薄层凡士林，刃口向下放在取样点上，将环刀盖放在环刀上并加垫木，用铁锤慢慢垂直下压。

同时用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，取出环刀用切土刀整平环刀两端土样，擦干净环刀外壁。

用密封性能良好的包装袋封好后加以编号，送到实验室待用。

2、含水率试验⑴仪器设备：①电热烘箱：应能控制温度为105～110℃②天平：称量200g，最小分值0.01g；称量1000g，最小分值0.1g。

铝盒若干⑵试验：①称取环刀和湿土样的总质量。

②称取铝盒的质量，记录并编号备用。

③取环刀中的有代表性的试样放入铝盒，盖上盒盖，称取盒加湿土质量，准确止0.01g。

④把盒号和盒重填写在记录表中。

把盒重加湿土重填写在记录表中，湿土重同样填写。

⑤打开盒盖，将盒置于烘箱内，在105～110℃的恒温下烘止恒量，烘干时间对粘土、粉土不得少于8小时，对砂土不得小于6小时。

⑥将称量盒从烘箱中取出，加上盒盖，放入干燥容器内冷却至室温，称盒加干土质量，准确至0.01g。

⑦把相应数据填写在记录表内。

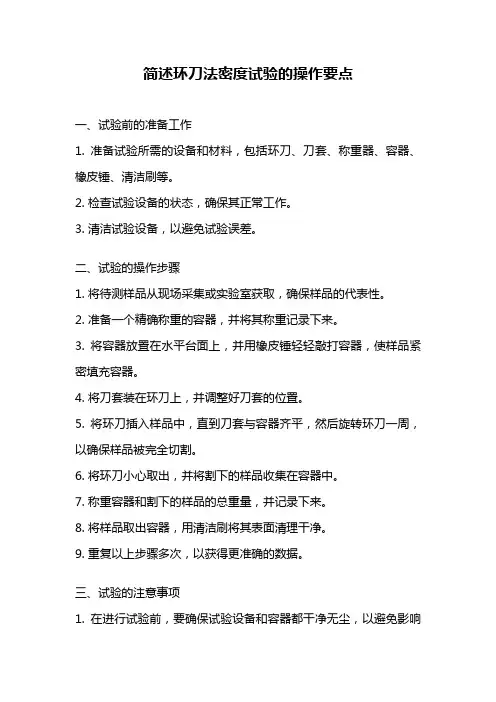

简述环刀法密度试验的操作要点一、试验前的准备工作1. 准备试验所需的设备和材料，包括环刀、刀套、称重器、容器、橡皮锤、清洁刷等。

2. 检查试验设备的状态，确保其正常工作。

3. 清洁试验设备，以避免试验误差。

二、试验的操作步骤1. 将待测样品从现场采集或实验室获取，确保样品的代表性。

2. 准备一个精确称重的容器，并将其称重记录下来。

3. 将容器放置在水平台面上，并用橡皮锤轻轻敲打容器，使样品紧密填充容器。

4. 将刀套装在环刀上，并调整好刀套的位置。

5. 将环刀插入样品中，直到刀套与容器齐平，然后旋转环刀一周，以确保样品被完全切割。

6. 将环刀小心取出，并将割下的样品收集在容器中。

7. 称重容器和割下的样品的总重量，并记录下来。

8. 将样品取出容器，用清洁刷将其表面清理干净。

9. 重复以上步骤多次，以获得更准确的数据。

三、试验的注意事项1. 在进行试验前，要确保试验设备和容器都干净无尘，以避免影响试验结果。

2. 在进行切割样品时，要确保环刀和刀套的位置正确调整，以避免样品被切割不完全。

3. 在称重容器和样品时，要使用精确的称重器，并注意读数的准确性。

4. 在每次试验之前，要先将容器称重并记录下来，以消除容器本身的重量对试验结果的影响。

5. 在取出样品后，要及时清洁容器和刀具，以准备下一次试验。

6. 进行多次试验，可以获得更准确的数据，并计算出平均密度值。

7. 在进行试验时，要确保操作平稳，避免对样品产生额外的应力或变形。

总结：环刀法密度试验是一种简单有效的测量岩石或土壤密度的方法。

在进行试验时，需要注意设备的准备和清洁，操作步骤的准确性，以及数据的记录和分析。

只有在严格按照操作要点进行试验，并注意细节上的注意事项，才能获得准确可靠的密度值。

一、环刀法算密度的方法
1、计算含水量是用土中水的质量除以干土的质量，所以就是2/98；
2、先更正一下，不叫“击实标准”，叫“标准击实”，不是推算出来的，是在室做标准击实试验得来的，简单说一下，就是用不同的含水量，做击实试验，取干密度最大的那个，那么这个密度就是最大干密度，所对应的含水量就是最佳含水量；
3、砂子的密度是必须通过检测之前做出来的，应该是已知的，砂子灌到试坑里的质量也是检测称出来的，用试坑里砂子的质量除以砂子的密度就是试坑的体积；
4、环刀的计算步骤：试验前先量环刀的尺寸，计算出环的体积，用环刀中土的质量除以环刀的体积，就是土的湿密度，再用湿密度除以（1+含水量），就是土的干密度；
5、灌砂法的计算步骤：和环刀差不多的，用试坑中土的质量除以试坑的体积（计算方法见第三点），就是湿密度，干密度和第四点是一样的。

1将环刀托放在已知重量的环刀上，将环刀刃口向下垂直压入土中，直至环刀筒中充满样品为止。

环刀压入时要平稳，用力一致。

2用削土刀切开环刀周围的土壤，取出已装满土的环刀，细心削去环刀两端多余的土，并擦净环刀外面的土。

环刀两端立即加盖，以免水分蒸发。

随即称重(精确到0.01g)并记录。

3同时在同层采样处，用铝盒采样，测定土壤自然含水量。

或者直接从环刀筒中取出样品，测定土壤含水量。

结果计算按下式计算土壤容重。

d=g•100/[V•(100+W)]
式中：d—土壤容重(g/cm3)
g—环刀内湿土重(g)
V—环刀容积(cm3)
W—样品含水量(%)。

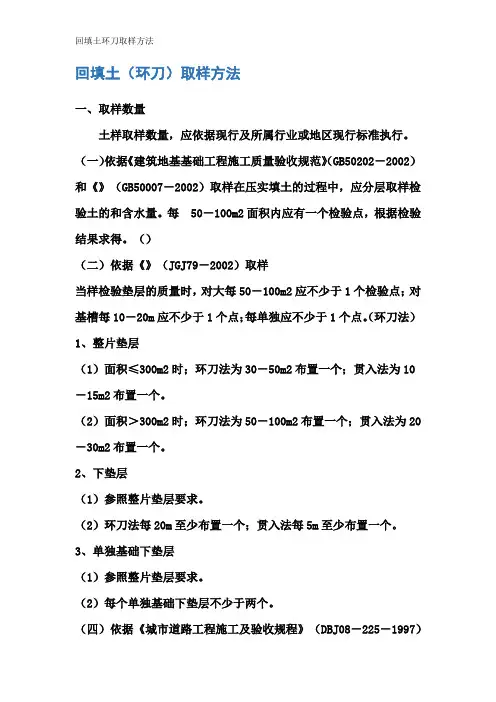

回填土（环刀）取样方法一、取样数量土样取样数量，应依据现行及所属行业或地区现行标准执行。

（一）依据《建筑地基基础工程施工质量验收规范》（GB50202－2002）和《》（GB50007－2002）取样在压实填土的过程中，应分层取样检验土的和含水量。

每50－100m2面积内应有一个检验点，根据检验结果求得。

（）（二）依据《》（JGJ79－2002）取样当样检验垫层的质量时，对大每50－100m2应不少于1个检验点；对基槽每10－20m应不少于1个点；每单独应不少于1个点。

（环刀法）1、整片垫层（1）面积≤300m2时；环刀法为30－50m2布置一个；贯入法为10－15m2布置一个。

（2）面积＞300m2时；环刀法为50－100m2布置一个；贯入法为20－30m2布置一个。

2、下垫层（1）参照整片垫层要求。

（2）环刀法每20m至少布置一个；贯入法每5m至少布置一个。

3、单独基础下垫层（1）参照整片垫层要求。

（2）每个单独基础下垫层不少于两个。

（四）依据《城市道路工程施工及验收规程》（DBJ08－225－1997）取样土、垫层检测频率：每层1000m2测一组，每组3点。

（环刀法）路基、土路肩检测频率：每100m测2点。

（环刀法）、碎石垫层、三渣基层检测频率：每层1000m2测1点。

（）二灰土检测频率：每层1000m2测1点（环刀法）进出口斜坡土基检测频率：每个测1点。

（环刀法）（五）依据《市政工程施工及验收规程》（DBJ08－220－1996）取样沟槽覆土、沟槽回填填砂胸腔部分和管顶以上500内检测频率：两井之间每层测一组，每组3点。

（环刀法）（六）依据《市政施工及验收规范》（DBJ08－228－1997）取样基坑填土的检测频率：每座墩、台或每仓、防汛墙，每层测一组，每组3点。

二、取样须知1、采取的土样应具有一定的代表性，取样量应能满足试验的需要。

2、鉴于基础回填材料基本上是土，在按设计要求及所定的测点处，每层应按要求，采用时，应注意以下事项：（1）现场取样必须是在监督下，由取样人员按要求在测点处取样，而取样、见证人员，必须通过资格考核。

回填土环刀取样方法
1.准备工作
在进行回填土环刀取样前，需要先完成一些准备工作：
-确定取样地点：根据研究目的和采样需求，选择合适的取样地点。

通常选择代表性、均匀分布的点位。

2.划定取样范围
在取样点附近划定一个合适的取样范围，通常为一个正方形或长方形
区域。

根据需要，取样范围的大小可调整。

3.确定取样层数和间距
根据研究要求，确定取样的层数和间距。

每个层次通常为10-20厘米。

根据土壤剖面的特点，可以选定合适的取样层数，确保综合考虑土壤剖面
的垂直变化。

4.开始取样
使用回填土环刀开始取样。

具体步骤如下：
-选择第一个采样点，将土环刀插入土壤中到预定深度，并稍微旋转，使其达到较好的插入效果。

-确保土环刀平稳，用力向下推进，并顺时针旋转一定角度，以便将
土壤割断。

-当刀刃深入所需深度时，从土壤剖面上缓慢地取出土环刀，保持土
壤样品的完整性。

-将取出的土壤样本放入干净的塑料袋中。

确保每个样本都标上相应的采样深度和位置信息。

5.处理土样
-关闭采样点，用回填土填补土环刀插入的孔洞，保留好记号，以便标记取样位置。

-将土样样品送到实验室进行室内分析，如含水量、粒度分析、化学成分测试等。

如果没有条件进行实验室分析，则可以将样品保存好，以备后续处理。

总之，回填土环刀取样方法是一种可靠的土壤采样技术，通过正确的操作步骤和处理方法，可以获得准确、代表性的土壤剖面样品，有助于地质研究和环境监测等领域的应用。

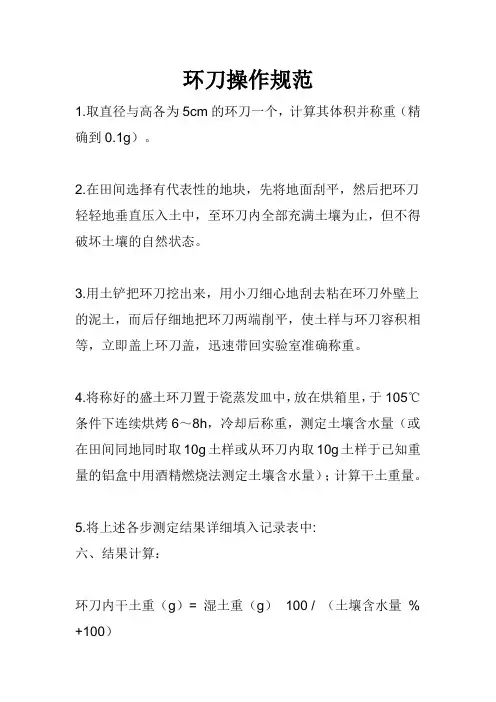

环刀操作规范
1.取直径与高各为5cm的环刀一个，计算其体积并称重（精确到0.1g）。

2.在田间选择有代表性的地块，先将地面刮平，然后把环刀轻轻地垂直压入土中，至环刀内全部充满土壤为止，但不得破坏土壤的自然状态。

3.用土铲把环刀挖出来，用小刀细心地刮去粘在环刀外壁上的泥土，而后仔细地把环刀两端削平，使土样与环刀容积相等，立即盖上环刀盖，迅速带回实验室准确称重。

4.将称好的盛土环刀置于瓷蒸发皿中，放在烘箱里，于105℃条件下连续烘烤6～8h，冷却后称重，测定土壤含水量（或在田间同地同时取10g土样或从环刀内取10g土样于已知重量的铝盒中用酒精燃烧法测定土壤含水量）；计算干土重量。

5.将上述各步测定结果详细填入记录表中:
六、结果计算：
环刀内干土重（g）= 湿土重（g）×100 / （土壤含水量% +100）
土壤容重（g/㎝3）= 环刀内干土重（g）/ 环刀体积（㎝3）
土壤孔隙度（%）=（1-土壤容重/土壤密度）×100% （土壤密度常取2.65g/㎝3）。

回填土环刀取样方法This model paper was revised by the Standardization Office on December 10, 2020回填土（环刀）取样方法一、取样数量土样取样数量，应依据现行及所属行业或地区现行标准执行。

（一）依据《建筑地基基础工程施工质量验收规范》（GB50202－2002）和《》（GB50007－2002）取样在压实填土的过程中，应分层取样检验土的和含水量。

每50－100m2面积内应有一个检验点，根据检验结果求得。

（）（二）依据《》（JGJ79－2002）取样当样检验垫层的质量时，对大每50－100m2应不少于1个检验点；对基槽每10－20m应不少于1个点；每单独应不少于1个点。

（环刀法）1、整片垫层（1）面积≤300m2时；环刀法为30－50m2布置一个；贯入法为10－15m2布置一个。

（2）面积＞300m2时；环刀法为50－100m2布置一个；贯入法为20－30m2布置一个。

2、下垫层（1）参照整片垫层要求。

（2）环刀法每20m至少布置一个；贯入法每5m至少布置一个。

3、单独基础下垫层（1）参照整片垫层要求。

（2）每个单独基础下垫层不少于两个。

（四）依据《城市道路工程施工及验收规程》（DBJ08－225－1997）取样土、垫层检测频率：每层1000m2测一组，每组3点。

（环刀法）路基、土路肩检测频率：每100m测2点。

（环刀法）、碎石垫层、三渣基层检测频率：每层1000m2测1点。

（）二灰土检测频率：每层1000m2测1点（环刀法）进出口斜坡土基检测频率：每个测1点。

（环刀法）（五）依据《市政工程施工及验收规程》（DBJ08－220－1996）取样沟槽覆土、沟槽回填填砂胸腔部分和管顶以上500内检测频率：两井之间每层测一组，每组3点。

（环刀法）（六）依据《市政施工及验收规范》（DBJ08－228－1997）取样基坑填土的检测频率：每座墩、台或每仓、防汛墙，每层测一组，每组3点。

作业指导书

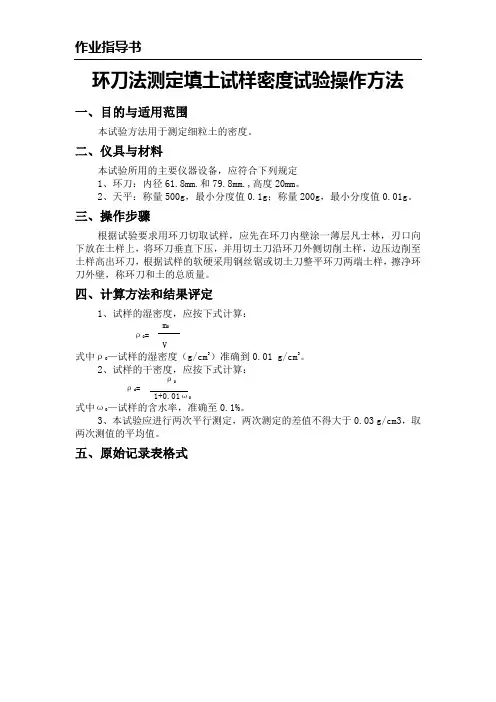

环刀法测定填土试样密度试验操作方法一、目的与适用范围
本试验方法用于测定细粒土的密度。

二、仪具与材料
本试验所用的主要仪器设备，应符合下列规定
1、环刀：内径61.8mm.和79.8mm.,高度20mm。

2、天平：称量500g，最小分度值0.1g；称量200g，最小分度值0.01g。

三、操作步骤
根据试验要求用环刀切取试样，应先在环刀内壁涂一薄层凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样，擦净环刀外壁，称环刀和土的总质量。

四、计算方法和结果评定
1、试样的湿密度，应按下式计算：
m0
ρ0=
V
—试样的湿密度（g/cm3）准确到0.01 g/cm3。

式中ρ
2、试样的干密度，应按下式计算：
ρ0
ρd=
1+0.01ω0
—试样的含水率，准确至0.1%。

式中ω
3、本试验应进行两次平行测定，两次测定的差值不得大于0.03 g/cm3，取两次测值的平均值。

五、原始记录表格式。

环刀法测定压实度一、目的和适用范围1、本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度。

2 、本方法适用于细粒土及无机结合料稳定细粒土的密度。

但对无机结合料稳定细粒土，其龄期不宜超过 2d ，且宜用于施工过程中的压实度检验。

二、仪具与材料本试验需要下列仪具与材料：1 、人工取土器：包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。

2 、天平：感量 0.1g （用于取芯头内径小于 70mm 样品的称量），或 1.0g （用于取芯头内径 100mm 样品的称量）。

3 、其它：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等。

三、方法与步骤1 、按有关试验方法对检测试样用同种材料进行击实试验，得到最大干密度 ( ρdmax ) 及最佳含水量 ( w 0 ) 。

2 、用人工取土器测定砂性土或砂层密度时的步骤：（ 1 ）擦净环刀，称取环刀质量 M 2 ，准确至 0 . 1g. （ 2 ）在试验地点，将面积约30cm × 30cm 的地面清扫干净，并将压实层铲表面浮动及不平整的部分，达一定深度，使环刀打下后，能达到要求的取土深度，但不得将下层扰动。

（ 3 ）将定向筒齿钉固定于铲平的地面上，顺次将环刀、环盖放入定向筒内与地面垂直。

（ 4 ）将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。

（ 5 ）去掉击实锤和定向筒，用镐将环刀试样挖出。

（ 6 ）轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止。

（ 7 ）擦净环刀壁，用天平称取出环刀及试样合计质量 M 1 ，准确至 0 . 1g . （ 8 ）自环刀中取出试样，取具有代表性的试样，测定其含水量（ w ）。

3 、本试验须进行两次平行测定，其平行差值不得大于 0 . 03g /cm 3 。

求其算术平均值。

四、计算按式（4--10）计算试验的含水量。

100%s sm m m ω-=⨯ 式中：w —含水率（%），计算至0.1m —湿土质量（g ）ms —干土质量（g ）按式（ 4 — 11 ）、（ 4 — 12 ）计算试样的湿度及干密度：（ 4 — 11 ） 10.01d ρρω=+ （ 4 — 12 ）式中： ρ ——试样的湿密度（ g/cm 3 ） ；ρ d ——试样的干密度（ g/cm 3 ）；m 1 ——环刀与试样合计质量（ g ）；m 2 ——环刀质量（ g ）；V ——环刀体积（cm 3）w ——试样的含水量（ % ）。

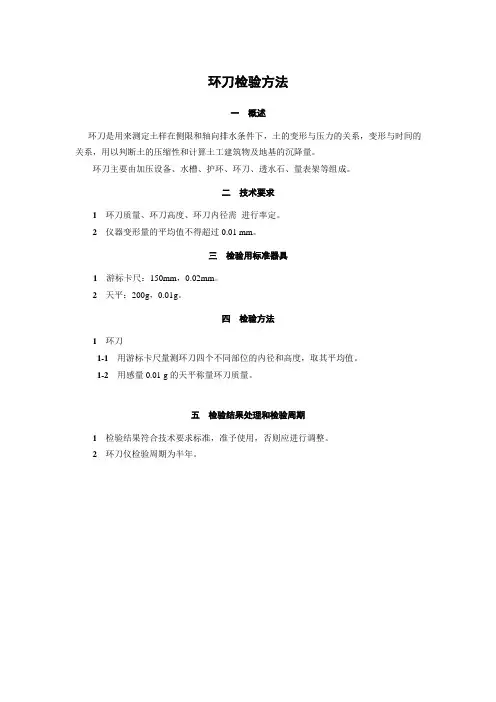

环刀检验方法
一概述
环刀是用来测定土样在侧限和轴向排水条件下，土的变形与压力的关系，变形与时间的关系，用以判断土的压缩性和计算土工建筑物及地基的沉降量。

环刀主要由加压设备、水槽、护环、环刀、透水石、量表架等组成。

二技术要求
1环刀质量、环刀高度、环刀内径需进行率定。

2仪器变形量的平均值不得超过0.01 mm。

三检验用标准器具
1 游标卡尺：150mm，0.02mm。

2天平：200g，0.01g。

四检验方法
1环刀
1-1 用游标卡尺量测环刀四个不同部位的内径和高度，取其平均值。

1-2用感量0.01 g的天平称量环刀质量。

五检验结果处理和检验周期
1检验结果符合技术要求标准，准予使用，否则应进行调整。

2环刀仪检验周期为半年。

环刀检验记录表
校验日期：年月日
检测：复核：审核：。

环刀法测定压实度试验方法环刀法测定压实度试验方法1 目的和适用范围1.1本方法规定在道路工程现场用环刀法测定土基及路面材料的密度及压实度。

1.2本方法适用于细粒土及无机结合料稳定细粒土的密度可用于施工过程中的压实度检验，但无机结合料稳定土龄期不宜超过2天。

2 仪器设备本试验需要下列仪器设备：1）取土器：包括环刀、环盖，定向筒和击实锤系统(导杆、落锤、手柄)。

环刀内径6-8cm，高2-3cm，壁厚1.5-2mm。

2）天平：感量0.1g(用于取芯头内径小于70mm样品的称量)。

3）其它：镐、小铁锹、修上刀、直尺、木板、毛刷、钢丝锯、凡士林，测定含水量设备等。

3 方法与步骤3.1按有关试验方法对检测对象试样用同种材料进行击实试验，得到最大干密度(ρc)及最佳含水量。

3.2用人工取土器测定粘性土及无机结合料稳定细粒土密度的步骤：1）擦净环刀，将取环刀质量m2。

准确至0.1g。

2）在试验地点，将面积约30cm×30cm的地面清扫干净，并将压实层铲去表面浮动及不平整的部分，达一定深度，使环刀打下后能达到要求的取土深度，但不得将下层扰动。

3）将定向筒齿钉固定铲平的地面上。

顺次将环刀、环盖放入定向筒内与地面垂直。

4）将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。

5）去掉击实锤和定向筒，用镐将环刀及试样挖出。

6）轻轻取下环盖，用修土刀自边到中削去环刀两端余土，用直尺检测直到修平为止。

7）擦净环刀外壁，用天平称取出环刀及试样合计质量m1，准确到0.1g。

8）自环刀中取出试样，取具有代表性的试样，测定期含水率(W)。

3.3 用人工取土器测定砂性土或砂层密度时的步骤。

1）如为湿润的砂土，试验时不能使用击实锤和定向筒，在铲平的地面上，细心挖出一个直径较环刀外径略大的砂土柱，将环刀刃口向下，平置于砂土柱上，用两手平稳地将环刀垂直下压，直至砂土柱突出环刀上端约2cm为上。

2）削掉环刀口上的多余砂土，并用直尺刮平。

回填土(环刀)取样方法一、取样数量土样取样数量，应依据现行及所属行业或地区现行标准执行。

(一)依据《建筑地基基础工程施工质量验收规范》( GB50202— 2002)和《》(GB50007-2002)取样在压实填土的过程中，应分层取样检验土的和含水量。

每50—100m2面积内应有一个检验点，根据检验结果求得。

()(二)依据《》(JGJ7—2002)取样当样检验垫层的质量时，对大每50—100m2应不少于1个检验点；对基槽每10 —20m应不少于1个点；每单独应不少于1个点。

(环刀法)1、整片垫层(1)面积w 300m2时；环刀法为30 —50m2布置一个；贯入法为10—15m2 布置一个。

(2)面积〉300m2时；环刀法为50 —100m2布置一个；贯入法为20 —30m2 布置一个。

2、下垫层(1)参照整片垫层要求。

(2)环刀法每20m至少布置一个；贯入法每5m至少布置一个。

3、单独基础下垫层(1)参照整片垫层要求。

(2)每个单独基础下垫层不少于两个。

(四)依据《城市道路工程施工及验收规程》( DBJ08- 225—1997)取样土、垫层检测频率：每层1000m2测一组，每组3点。

(环刀法)路基、土路肩检测频率：每100m测2点。

(环刀法)、碎石垫层、三渣基层检测频率：每层1000m2测1点。

()二灰土检测频率：每层1000m2测1点(环刀法)进出口斜坡土基检测频率：每个测1点。

(环刀法)(五)依据《市政工程施工及验收规程》( DBJ08- 220—1996)取样沟槽覆土、沟槽回填填砂胸腔部分和管顶以上500内检测频率：两井之间每层测一组，每组3点。

(环刀法)(六)依据《市政施工及验收规范》(DBJ08- 228—1997)取样基坑填土的检测频率：每座墩、台或每仓、防汛墙，每层测一组，每组 3 点。

二、取样须知1、采取的土样应具有一定的代表性，取样量应能满足试验的需要。

2、鉴于基础回填材料基本上是土，在按设计要求及所定的测点处，每层应按要求，采用时，应注意以下事项：(1)现场取样必须是在监督下，由取样人员按要求在测点处取样，而取样、见证人员，必须通过资格考核。

精心整理
环刀试验操作规程
一、编制依据
GB/T50123-1999土工试验方法标准
SL260-98堤防工程施工规范
山东省胶东调水工程第Ⅱ监理标段输水明渠工程质量控制监理细则
二、环刀法压实度试验方法
1、取样：
⑴仪器设备：
环刀200cm3（内径70mm
刀一个，铁锤一把。

⑵操作：
①
②
③应在压实厚度的下部
④
⑤
同时
2
①电热烘箱：应能控制温度为105～110℃
②天平：称量200g，最小分值0.01g；
称量1000g，最小分值0.1g。

铝盒若干
⑵试验：
①称取环刀和湿土样的总质量。

②称取铝盒的质量，记录并编号备用。

③取环刀中的有代表性的试样放入铝盒，盖上盒盖，称取盒加湿
土质量，准确止0.01g。

精心整理
④把盒号和盒重填写在记录表中。

把盒重加湿土重填写在记录表
中，湿土重同样填写。

⑤打开盒盖，将盒置于烘箱内，在105～110℃的恒温下烘止恒
量，烘干时间对粘土、粉土不得少于8小时，对砂土不得小于
6小时。

⑥将称量盒从烘箱中取出，加上盒盖，放入干燥容器内冷却至室
温，称盒加干土质量，准确至0.01g。

⑦把相应数据填写在记录表内。

⑧含水量按下式计算
含水量＝湿土重-干土重
⑨
含水率＝（湿土质量
⑩
3、密度试验
土样湿密度＝湿土质量÷环刀体积
③
土样干密度＝湿密度÷（
④
>$。

压实度检测方法（环刀法）（GB/T50123-2019；土工试验方法标准）
①擦净环刀，称取环刀质量m2。

②在试验地点，将面积约30cm*30cm的地面清扫干净，并将压实层铲去表面浮动及不平整的部分，达到一定深度（1/3），使环刀打下后，能达到要求的取土深度，但不得将下层扰动。

③将定向筒齿钉固定于铲平的地面上。

顺次将环刀、环盖放入定向筒内与地面垂直。

④将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。

⑤去掉击实锤和定向筒，用镐将环刀及试样挖出。

⑥轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止。

⑦擦净环刀外壁，用天平称取出环刀及试样合计质量。

⑧自环刀中取出试样，取具有代表性的试样，测定其含水率。

环刀取样规则：基坑要求是每100平米取一个点.大于3000平米的基坑,每300平米取一个点.基槽要求每50延米取一个点.对湿度有要求,现场判断方法为：手握成团，手松不散，落地开花。

使用环刀测土壤容重，步骤如下：1.先选择挖掘土壤剖面的位置，然后挖掘土壤剖面，按剖面层次，分层采样，每层重复3次。

如只测定耕作层土壤容重，则不必挖土壤剖面。

2.将环刀托放在已知重量的环刀上，将环刀刃口向下垂直压入土中，直至环刀筒中充满样品为止。

环刀压入时要平稳，用力一致。

3.用削土刀托放在已知重量的环刀上，将环刀刃口向下垂直压入土中，直至环刀筒中充满样品为止。

环刀压入时要平稳，用力一致。

4.用削土刀切开环刀周围的土壤，取出已装满土的环刀，细心削去环刀两端多余的土，并擦净环刀外面的土。

环刀两端立即加盖，以免水分蒸发。

随即称重(精确到0.01g)并记录。

5.同时在同层采样处，用铝盒采样，测定土壤自然含水量。

或者直接从环刀筒中取出样品，测定土壤含水量。

结果计算按下式计算土壤容重。

d=g?100/[V?(100+W)]式中：d—土壤容重(g/cm3)g—环刀内湿土重(g)V—环刀容积(cm3)W—样品含水量(%)指出灰土垫层质量检验过程中，部分压实系数A>1.0的实际存在，明确了影响A，值的主要因素，分析导致A>1.0的具体原因，给出了当A>1.0时，怎样正确评价垫层的压实质量。

关键词：灰土氆层压实系数压实质量A>1.0垫层压实系数A。

为土的控制干密度与最大干密度的比值。

可由公式表示：由试验室击实试验确定) 根据的定义：值越大，则土的控制干密度越接近最大干密度表明垫层的压实质量越好；反之，表明垫层的压实质量越差。

因此，A的大小，表明了垫层的压实质量。

所以A，的大小成为灰土垫层的质量检验的一种手段，一般情况下，在地基主要受力层范围以内要求A≥0.97，在地基主要受力层范围以下要求A≥0.95，并且垫层的施工应保证每层A，符合设计要求后方可铺设上层土。

工程试验检测中心环刀校验试验方法
本方法适用新购和使用中的直径为79.8mm、70mm、64mm、61.8mm，四种规格的环刀校验。

1、技术要求：
（1）环刀直径为79.8±0.2mm，高为20±0.2mm
（2）环刀直径为70±0.2mm，高为52±0.2mm
（3）环刀直径为64±0.2mm，高为20±0.2mm
（4）环刀直径为61.8±0.2mm，高为20±0.2mm
2、校验项目：环刀直径及高
仪器：游标卡尺（分度值为0.02mm）
3、校验方法
（1）环刀内直径用游标卡尺在环刀平面两个垂直方向上测量，取算术平均值准确至0.1mm。

（2）环刀高度用游标卡尺在环刀直径两个互相垂直的方向上，取四处测量其高度，取算术平均值，准确到0.1mm。

4、校验结果处理
全部校验项目均符合技术要求为合格。

5、校验周期为一年
6、校验记录见下表：。

环刀法测量压实度的方法环刀法测定压实度试验一、目的和适用范围• 1、本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度。

2 、本方法适用于细粒土及无机结合料稳定细粒土的密度。

但对无机结合料稳定细粒土，其龄期不宜超过2d ，且宜用于施工过程中的压实度检验。

二、仪具与材料本试验需要下列仪具与材料： 1 、人工取土器：见图4-6 ，包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。

环刀内径6~8cm ，高2~3 cm 。

壁厚 1.5~2 mm 。

2 、电动取土器：如图4-7 所示。

由底座、行走轮、立柱、齿轮箱、升降机构、取芯头等组成。

（ 1 ）底座：由底座平台（16 ）、定位销（15 ）、行走轮（14 ）组成。

平台是整个仪器的支撑基础；定位销供操作时仪器定位用；行走轮供换点取芯时仪器近距离移动用，当定位时四只轮子可扳起离开地表。

（ 2 ）立柱：由立柱（ 1 ）与立柱套（11 ）组成，装在底座平台上，作为升降机构、取芯机构、动力和传动机构的支架。

（ 3 ）升降机构：由升降手轮（9 ）、锁紧手柄（8 ）组成，供调整取芯机构高低用。

松开锁紧手柄，转动升降手轮，取芯机构即可升降，到所需位置时拧紧手柄定位。

（ 4 ）取芯机构：由取芯头（10 ）、升降轴（ 2 ）组成，取芯头为金属圆筒，下口对称焊接两个合金钢切削刀头，上端面焊有平盖，其上焊螺母，靠螺旋接于升降轴上。

取芯头为可换式，有三种规格，即50mm × 50mm 、70mm × 70mm 、100mm × 100mm ，另配有相应的取芯套筒、扳手、铅盒等。

（ 5 ）动力和传动机构：主要由直流电机（ 4 ）、调速器（12 ）、齿轮箱组成。

另配电瓶和充电器。

当电机工作时，通过齿轮箱的齿轮将动力传给取芯机构，升降轴旋转，取芯头进入旋切工作状态。

（ 6 ）电动取土器主要技术参数为：工作电压DC24V （36A ·h ）；转速度50~70r/min ，无级调速；整机质量约35kg 。
