土工试验环刀法表格15

土工试验、水质分析原始记录表式编制审核批准江苏常州地质工程勘察院检测中心土工试验记录表式目录CKCS-JL-TG-01-2015开样记录、密度试验记录(环刀法)□1.《土工试验方法标准》GB/T50123-1999 □2.《土工试验规程》SL237-1999 □3.《公路土工试验规程》JTG E40-2007 □4.《铁路工程土工试验规程》TB 10102-2010注:1、使用仪器设备:电子天平;2、检定/校准合格,检查正常方参与试验。

记录: 检查:CKCS-JL-TG-02-2013含水率试验记录(烘干法)□1.《土工试验方法标准》GB/T50123-1999 □2.《土工试验规程》SL237-1999□3.《公路土工试验规程》JTG E40-2007 □4.《铁路工程土工试验规程》TB 10102-2010 工程名称: 工程编号:环境温度: ℃湿度: % 试验日期:注:1、使用仪器设备:烘箱、电子天平;2、检定/校准合格,检查正常方参与试验。

试验: 检查:CKCS-JL-TG-03-2013液、塑限联合测定记录□1.《土工试验方法标准》GB/T50123-1999 □2.《土工试验规程》SL237-1999□3.《公路土工试验规程》JTG E40-2007 □4.《铁路工程土工试验规程》TB 10102-2010 工程名称: 工程编号:注:1、使用仪器设备:电子天平、烘箱、液塑限联合测定仪;2、检定/校准合格,检查正常方参与试验。

试验: 检查:CKCS-JL-TG-04-2013固结试验记录(快速法)□1.《土工试验方法标准》GB/T50123-1999 □2.《土工试验规程》SL237-1999 □3.《公路土工试验规程》JTG E40-2007 □4.《铁路工程土工试验规程》TB 10102-2010注:仪器编号指固结仪各联的实验室编号,仪器状态栏正常打√,不正常打×。

试验: 检查:CKCS-JL-TG-04-2013固结试验记录□1.《土工试验方法标准》GB/T50123-1999 □2.《土工试验规程》SL237-1999 □3.《公路土工试验规程》JTG E40-2007 □4.《铁路工程土工试验规程》TB 10102-2010注:仪器编号指固结仪各联的实验室编号,仪器状态正常方参与试验。

环刀法测土样密度试验实施细则
1. 目的
为了规范环刀法测土样密度试验的各个环节，特制定本细则。

2. 适用范围
本试验方法适用于细粒土密度试验的现场作业、室内作业和分析计算。

3. 引用文件
GB/T50123-1999 土工试验方法标准。

4. 检测设备
本试验所用的主要仪器设备，应符合下列规定：
1、环刀：内径61.8mm 和79.8mm ，高度20m 。

2、天平：称量500g,最小分度值0.1g ；称量200g ，最小分度值0.01g 。

5．操作步骤进行：
根据试验要求用环刀切取试样时，应在环刀内壁涂一薄层凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，根据试验试样的软硬采用钢丝锯或切土刀整平环刀两端土样，擦净环刀外壁，称环刀和土的总质量。

6．结果计算
6．1 试样的湿密度，应按下式计算：
V
m 00ρ= 式中 0ρ--------试样的湿密度（g/cm 3），准确到0.01 g/cm 3。

6．2试样的干密度，应按下式计算： 0
0ω01.01ρρ+=d 6．3 本试验应进行两次平行测定，两次测定的差值不得大于0.03 g/cm 3，取两次测值的平均值。

7. 相关质量记录表格
7．1 密度试验记录表(JF-QRTG-010/物理实验成果表3)。

中华人民共和国国家标准GB/T50123—1999土工试验方法标准Standard for soil test method 1999－06－10发布1999－10－01实施主编部门：中华人民共和国水利部批准部门：中华人民共和国建设部国家质量技术监督局中华人民共和国建设部联合发布关于发布国家标准《土工试验方法标准》的通知建标［1999］148号根据国家计委《一九九四年工程建设标准定额制订修订计划》（计综合［1994］240号文附件九）的要求，由水利部会同有关部门共同修订的《土工试验方法标准》，经有关部门会审，批准为推荐性国家标准，编号为GB/T50123/1999，自1999年10月1日起施行，原国家标准《土工试验方法标准》GBJ123/88同时废止。

本标准由水利部负责管理，南京水利科学研究院负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国建设部一九九九年六月十日前言本标准是根据国家计委计综合［1994］240号文的精神，由南京水利科学研究院会同有关单位，在1988年颁布的国家标准《土工试验方法标准》GBJ123/88基础上修订而成。

本标准在修订过程中，收集了国内外资料，反复进行研究讨论，并结合国内工程发展需要，在此基础上提出了讨论稿、征求意见稿，广泛征求意见后，经多次修改提出送审稿，最后通过专家审查定稿。

本标准共分三十五章四个附录，对原标准作了补充和修改，较原标准增加七项试验和一个方法，主要内容有：1.根据国家法定计量单位的规定，对部分名词和化学性试验的计量单位进行了修改，增列了术语、符号一章。

2.物理性试验项目中，对部分试验方法作了补充和修改，例如含水率试验中增补了冻土含水率的测定、颗粒分析试验中增加了洗盐步骤等。

3.力学性试验项目中除对部分试验作了补充外，增加了回弹模量试验、应变控制连续加荷固结试验（GBJ123/88颁布后的课题研究成果）。

对承载比试验、黄土湿陷性试验和土的化学性试验等在方法上作了较大的修改。

土工试验报告表格土工试验报告表格土工试验报告表格( 铁建建 09 版) 土工试验报告（三）报告编号委托编号表号：铁建试报 60 批准文号：铁建设函【2009 】27 号工程名称委托单位勘探点编号取样地点报告日期试验单位批准试验复核土工试验报告（二）表号：铁建试报 59 批准文号：铁建设函【2009 】27 号委托单位报告编号工程名称委托编号工程名称委托编号取样地点样品编号取样深度报告日期取样深度报告日期试验复核批准单位（章）土工试验报告（一）表号：铁建试报 58 批准文号：铁建设函【2009 】27 号委托单位报告编号工程名称委托编号取样地点样品编号复核批准单位（章）试验篇二：铁路工程试验报告表格(09版)( 土工) 工程名称委托单位勘探点编号取样地点土工试验报告（三）报告编号委托编号表号：铁建试报 60 批准文号：铁建设函【2009 】27 号报告日期试验单位批准试验复核土工试验报告（二）表号：铁建试报 59 批准文号：铁建设函【2009 】27 号委托单位报告编号工程名称委托编号1/ 8工程名称委托编号取样地点样品编号取样深度报告日期取样深度报告日期试验复核批准单位（章）土工试验报告（一）表号：铁建试报 58 批准文号：铁建设函【2009 】27 号委托单位报告编号工程名称委托编号取样地点委托编号取样地点样品编号试验复核批准单位（章）篇三：土工实验报告二密度试验 2.1 基本原理：土( 体)的密度是指土的单位体积的质量，单位是的密度是指土的单位体积的质量，单位是 g/cm3 或或 kg/m3，土的密度可分为天然密度（湿密度）和干密度两种。

，土的密度可分为天然密度（湿密度）和干密度两种。

2.2 试验方法及适用范围 ?环刀法：一般适用于原状样中的细粒土，未受扰动的砂土，以环刀法：一般适用于原状样中的细粒土，未受扰动的砂土，以及形状规则的土体。

蜡封法：适用于具有不规则形状的易碎裂的难以切割的土体。

土工试验、水质分析原始记录表式编制审核批准地质工程勘察院检测中心土工试验记录表式目录CKCS-JL-TG-01-2015开样记录、密度试验记录（环刀法）□1．《土工试验方法标准》GB/T50123-1999 □2．《土工试验规程》SL237-1999 □3．《公路土工试验规程》JTG E40-2007 □4．《铁路工程土工试验规程》TB 10102-2010注：1、使用仪器设备：电子天平；2、检定/校准合格，检查正常方参与试验。

记录：检查：CKCS-JL-TG-02-2013含水率试验记录（烘干法）□1．《土工试验方法标准》GB/T50123-1999 □2．《土工试验规程》SL237-1999□3．《公路土工试验规程》JTG E40-2007 □4．《铁路工程土工试验规程》TB 10102-2010 工程名称：工程编号：环境温度：℃湿度：% 试验日期：试验：检查:CKCS-JL-TG-03-2013液、塑限联合测定记录□1．《土工试验方法标准》GB/T50123-1999 □2．《土工试验规程》SL237-1999□3．《公路土工试验规程》JTG E40-2007 □4．《铁路工程土工试验规程》TB 10102-2010 工程名称：工程编号：注：1、使用仪器设备：电子天平、烘箱、液塑限联合测定仪；2、检定/校准合格，检查正常方参与试验。

试验：检查：固结试验记录（快速法）□1．《土工试验方法标准》GB/T50123-1999 □2．《土工试验规程》SL237-1999 □3．《公路土工试验规程》JTG E40-2007 □4．《铁路工程土工试验规程》TB 10102-2010试验: 检查：固结试验记录□1．《土工试验方法标准》GB/T50123-1999 □2．《土工试验规程》SL237-1999 □3．《公路土工试验规程》JTG E40-2007 □4．《铁路工程土工试验规程》TB 10102-2010记录: 检查：CKCS-JL-TG-05-2013剪切试验记录表□1．《土工试验方法标准》GB/T50123-1999 □2．《土工试验规程》SL237-1999 □3．《公路土工试验规程》JTG E40-2007 □4．《铁路工程土工试验规程》TB 10102-2010 工程名称：工程编号：环境温度：℃湿度：% 试验日期：试验：检查：CKCS-JL-TG-06-2013颗粒分析试验记录表□1．《土工试验方法标准》GB/T50123-1999 □2．《土工试验规程》SL237-1999 □3．《公路土工试验规程》JTG E40-2007 □4．《铁路工程土工试验规程》TB 10102-2010注：1、所用仪器设备：电子天平、烘箱、密度计；2、检定/校准合格、检查正常方参与试验。

回填土土工试验检测送样频率一、取样数量土样取样数量，应依据现行国家标准及所属行业或地区现行标准执行。

（一）依据《建筑地基根底工程施工质量验收标准》〔GB50202－2022〕和《建筑地基根底设计标准》〔GB50007－2022〕取样在压实填土的过程中，应分层取样检验土的干密度和含水量。

每50－100m2面积内应有一个检验点，依据检验结果求得压实系数。

〔环刀法〕（二）依据《建筑地基处理技术标准》〔JGJ79－2022〕取样当取土样检验垫层的质量时，对大基坑每50－100m2应不少于1个检验点；对基槽每10－20m应不少于1个点；每单独柱基应不少于1个点。

〔环刀法〕1、整片垫层〔1〕面积≤300m2时；环刀法为30－50m2安排一个；贯入法为10－15m2安排一个。

〔2〕面积＞300m2时；环刀法为50－100m2安排一个；贯入法为20－30m2安排一个。

2、条形根底下垫层〔1〕参照整片垫层要求。

〔2〕环刀法每20m至少安排一个；贯入法每5m至少安排一个。

3、单独根底下垫层〔1〕参照整片垫层要求。

〔2〕每个单独根底下垫层不少于两个测点。

（三）依据《城市道路工程施工及验收规程》〔DBJ08－225－1997〕取样土路基、石灰土垫层检测频率：每层1000m2测一组，每组3点。

〔环刀法〕人行道路基、土路肩检测频率：每100m测2点。

〔环刀法〕砂砾、碎石垫层、三渣基层检测频率：每层1000m2测1点。

〔灌砂法〕二灰土底基层检测频率：每层1000m2测1点〔环刀法〕进出口斜坡土基检测频率：每个测1点。

〔环刀法〕（四）依据《市政排水管道工程施工及验收规程》〔DBJ08－220－1996〕取样沟槽覆土、沟槽回填填砂胸腔局部和管顶以上500内检测频率：两井之间每层测一组，每组3点。

〔环刀法〕（五）依据《市政桥梁工程施工及验收标准》〔DBJ08－228－1997〕取样基坑填土的检测频率：每座墩、台或每仓驳岸、防汛墙，每层测一组，每组3点。

一、含水率试验
二、密度实验
1、环刀法（细粒土）
2、灌水法（现场，粗粒土）
3、灌砂法（现场，粗粒土）
三、土粒比重试验
1、比重瓶法（粒径小于5mm）
2、浮称法（粒径≥5mm）
四、颗粒分析试验
1、筛分法（0.075mm＜粒径≤60mm）
2、密度计法（粒径＜0.075mm）GB50123-1999第32页
3、移液管法（粒径＜0.075mm）
五、界限含水率
1、液、塑限联合测定法
2、滚搓法塑限试验
六、砂的相对密度试验
1、砂的最小干密度试验
2、砂的最大干密度试验
七、击实试验
八、回弹模量试验（杠杆压力仪法）
九、渗透试验
2、常水头渗透试验
1、常水头渗透试验
十、固结试验(标准固结试验）
2、应变控制连续加荷固结试验
十一、黄土湿陷试验1、湿陷系数试验
2、自重湿陷系数
3、溶滤变形系数试验
4、湿陷起始压力试验
十二、直接剪切试验。

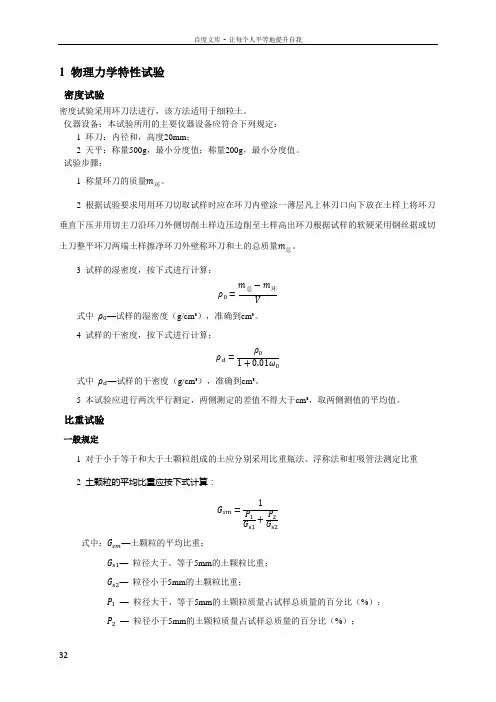

1 物理力学特性试验密度试验密度试验采用环刀法进行，该方法适用于细粒土。

仪器设备：本试验所用的主要仪器设备应符合下列规定：1 环刀：内径和，高度20mm；2 天平：称量500g，最小分度值；称量200g，最小分度值。

试验步骤：1 称量环刀的质量m环。

2 根据试验要求用用环刀切取试样时应在环刀内壁涂一薄层凡上林刃口向下放在土样上将环刀垂直下压并用切主刀沿环刀外侧切削土样边压边削至土样高出环刀根据试样的软硬采用钢丝据或切土刀整平环刀两端土样擦净环刀外壁称环刀和土的总质量m总。

3 试样的湿密度，按下式进行计算：ρ0=m总−m环V式中ρ0—试样的湿密度（g/cm³），准确到cm³。

4 试样的干密度，按下式进行计算；ρd=ρ01+0.01ω0式中ρd—试样的干密度（g/cm³），准确到cm³。

5 本试验应进行两次平行测定，两侧测定的差值不得大于cm³，取两侧测值的平均值。

比重试验一般规定1 对于小于等于和大于土颗粒组成的土应分别采用比重瓶法、浮称法和虹吸管法测定比重2 土颗粒的平均比重应按下式计算：G sm=1P1G s1+P2G s2式中：G sm—土颗粒的平均比重；G s1—粒径大于、等于5mm的土颗粒比重；G s2—粒径小于5mm的土颗粒比重；P1—粒径大于、等于5mm的土颗粒质量占试样总质量的百分比（%）；P2—粒径小于5mm的土颗粒质量占试样总质量的百分比（%）；3 本试验必须进行两次平行测定，两次测定的差值不得大于，取两次测值的平均值。

比重瓶法本试验方法适用于粒径小于5mm的各类土。

1 本试验所用的仪器设备，应符合下列规定：1）比重瓶：容积100mL或50mL，分长颈和短颈两种。

2）恒温水槽：准确度为±1℃。

3）砂浴：应能调节温度。

4）天平：称量200g，最小分度值。

5）温度计：刻度为0~50℃，最小分度值为℃。

2 比重瓶的校准，按下列步骤进行：1）将比重瓶洗净烘干置于干燥器内冷却后称量准确至。

回填土（环刀）取样方法一、取样数量土样取样数‎量，应依据现行‎国家标准及所属行业‎或地区现行‎标准执行。

（一）依据《建筑地基基‎础工程施工‎质量验收规‎范》（GB502‎02－2002）和《建筑地基基‎础设计规范‎》（GB500‎07－2002）取样在压实‎填土的过程‎中，应分层取样‎检验土的干密度和含水量。

每50－100m2‎面积内应有‎一个检验点‎，根据检验结‎果求得压实系数。

（环刀法）（二）依据《建筑地基处‎理技术规范‎》（JGJ79‎－2002）取样当取土样检验垫层‎的质量时，对大基坑每50－100m2‎应不少于1‎个检验点；对基槽每1‎0－20m应不‎少于1个点‎；每单独柱基应不少于1‎个点。

（环刀法）1、整片垫层（1）面积≤300m2‎时；环刀法为3‎0－50m2布‎置一个；贯入法为1‎0－15m2布‎置一个。

（2）面积＞300m2‎时；环刀法为5‎0－100m2‎布置一个；贯入法为2‎0－30m2布‎置一个。

2、条形基础下垫层（1）参照整片垫‎层要求。

（2）环刀法每2‎0m至少布‎置一个；贯入法每5‎m至少布置‎一个。

3、单独基础下‎垫层（1）参照整片垫‎层要求。

（2）每个单独基‎础下垫层不‎少于两个测点。

（四）依据《城市道路工‎程施工及验‎收规程》（DBJ08‎－225－1997）取样土路基、石灰土垫层检测频‎率：每层100‎0m2测一‎组，每组3点。

（环刀法）人行道路基、土路肩检测‎频率：每100m‎测2点。

（环刀法）砂砾、碎石垫层、三渣基层检‎测频率：每层100‎0m2测1‎点。

（灌砂法）二灰土底基层检测频率：每层100‎0m2测1‎点（环刀法）进出口斜坡‎土基检测频‎率：每个测1点‎。

（环刀法）（五）依据《市政排水管道工程施工及‎验收规程》（DBJ08‎－220－1996）取样沟槽覆土、沟槽回填填‎砂胸腔部分‎和管顶以上‎500内检‎测频率：两井之间每‎层测一组，每组3点。
