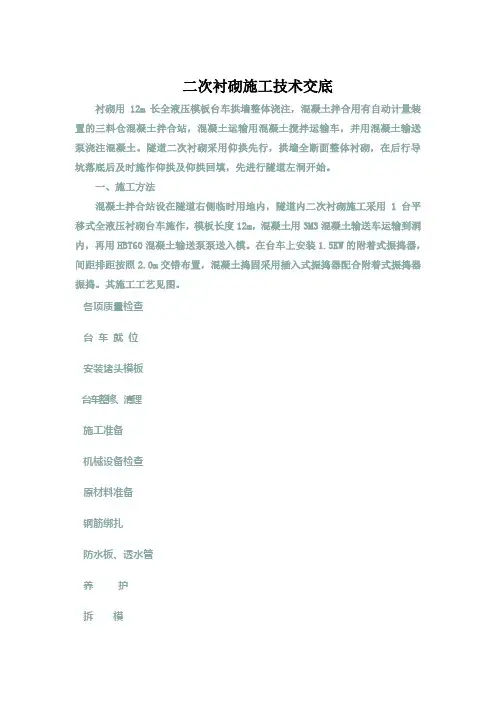

山西中南部铁路通道ZNTJ—4标刘家垣隧道进口二衬技术交底交底人:复核人:接受人:中国葛洲坝集团股份有限公司山西中南部铁路通道ZNTJ—4标项目经理部三分部隧道二次衬砌施工技术交底一、施工方法隧道拱墙二次衬砌采用全断面整体钢模衬砌台车、混凝土搅拌运输车运输、泵送砼灌注,振捣器捣固。
挡头模采用钢模或木模。
混凝土浇筑通过台车工作窗分层下料左右对称进行,防止钢模台车偏移。
灌筑拱顶部混凝土时,利用台车内拱顶上料孔进料,在拱顶外侧端头板预留观察孔,混凝土由内向外灌筑,确认拱顶砼灌满后封端头模板。
砼生产采用自动计量拌合站拌合,砼拌合站设置应满足冬季施工要求。
二、施工程序施工工艺流程:仰拱施工→铺设防水板→绑扎钢筋→台车就位模板固定→安装止水带、止水条→混凝土浇筑→拆模→养护1、二次衬砌施作应符合以下要求:(1)隧道二次衬砌施作应在围岩和初期支护变形基本稳定后进行,变形基本稳定应符合:隧道周边变形速率明显下降并趋于缓和;或水平收敛(拱脚附近7d平均值)小于0.2mm/d,拱顶下沉速度小于0.15mm/d;或施作二次衬砌前的累积位移值,已达到极限相对位移值的80%以上;或初期支护表面裂隙(观察)不再继续发展。
(2)围岩及初期支护变形过大或变形不收敛,又难以及时补强时,可提前施作二次衬砌,以改善施工阶段结构的受力状态,此时二次衬砌应予以加强。
2、二衬每板混凝土浇筑前,测量人员及技术人员要共同进行中线、高程测量放样。
校核台车内拱顶标高和隧道中线及两侧净空宽度。
二次衬砌前应用激光断面仪检查初期支护内轮廓断面,发现欠挖应及时处理。
隧道初次二衬施工需项目部测量工程师对台车就位情况进行放样复核后方可施工。
3、根据中线和标高铺设衬砌台车轨道,要求使用标准枕木和鱼尾板;轨距与台车轮距一致,左右轨面高差<10mm。
起动电动机使衬砌台车就位。
涂刷脱模剂。
4、起动衬砌台车液压系统,根据测量资料使钢模定位,保证钢模衬砌台车中线与隧道中线一致,拱墙模板成型后固定,测量复核无误。
隧道二次衬砌钢筋施工技术交底一、交底根据1、《时速350公里客运专线双线铁路隧道复合衬砌》2、《铁路隧道工程施工技术指南》3《客运专线铁路隧道工程施工质量验收暂行原则》4、《混凝土构造工程施工及验收规范》二、钢筋施工技术参数三、钢筋施工技术规定1、主筋钢筋分段连接采用接卸连接,施工中根据实际施工状况分段连接,相邻连接位置互相错开,同一区段内钢筋接头面积不不小于所有钢筋面积旳50%,且连接位置不得位于拱顶。
2、钢筋加工安装必须按照现场技术人员测量放样及下料图进行,安装前钢筋应除锈、调直,钢筋绑扎间距及误差应符合设计及规范规定;钢筋安装容许偏差和检查措施检查数量:施工单位按钢筋编号各抽检10%,并各不少于3件。
钢筋安装及保护层厚度容许偏差和检查措施应符合下表规定。
钢筋安装及保护层厚度容许偏差(mm)和检查措施检查数量:施工单位所有检查。
3、钢筋旳弯制和末端旳弯钩应符合设计规定和规范规定;①所有受拉光面圆筋(即Ⅰ级钢),设计未作规定期,应作180°旳半圆弯钩,弯钩旳内径不得不不小于2.5d(d为钢筋直径,下同),平直段不不不小于3d;②受拉Ⅱ级钢筋规定弯转135°时,弯曲直径不不不小于4d ,平直段长一般不不不小于5d;4、中间弯制时,圆弧处旳圆弧内半径应不小于15d;5、用Ⅰ级钢筋制作旳钢箍,其末端应做弯钩,弯钩旳弯曲半径应不小于受力主钢筋直径,且不于受力主钢筋直径,且不不不小于箍筋直径旳2.5倍。
弯钩平直部分长度一般构造不适宜不不小于箍筋直径旳5倍,有抗震规定旳构造,不应不不小于箍筋直径旳10倍。
6、钢筋接头①搭接电弧焊时,接头双面焊接旳长度不应不不小于5d,单面焊缝旳长度不应不不小于10d;②帮条电弧焊时,帮条长度双面焊缝不应不不小于5d,单面焊缝不应不不小于10d;③电弧焊接旳绑扎接头与钢筋弯曲处旳距离不应不不小于10倍钢筋直径,也不适宜位于构件旳最大弯矩处。
④钢筋接头采用搭接或帮条电弧焊时,应尽量做成双面焊缝。
二次衬砌施工安全技术交底一、交底内容:1、二次衬砌施工安全技术交底二、安全要求:1、衬砌工作台上应设置不低于1m的栏杆。
跳板、梯子应安装牢固并防滑,工作台的任何部位不得有钉子露头或突出的尖角。
2、工作台、跳板、脚手架的承载重量,应在现场挂牌标明。
3、吊装拱架、模板时,作业场所应设专人监护。
4、在2m以上的高处作业时,应符高处作业的规定。
5、检查、维修混凝土机械、压浆机械及管路时,应停机并切断风源、电源。
6、采用模筑时拱墙模板架及台下应留足施工净空,衬砌作业点应设明显的限界及缓行标志。
7、台车工作台上应满铺底板。
8、拆卸混凝土输送管道时,应先停机。
9、采用喷锚时喷射机连接的风水管路应牢固通畅。
10、施工台架或施工台车应牢固稳定,台架上应满铺底板,周边应设置栏杆,台架上的人、料不得超过承载能力。
11、清除松动围岩、冲洗受喷面时,工作区内严禁非作业人员停留。
12、钻眼、安装锚杆、挂钢筋网及喷射混凝土,当在离于2m的高处作业时,应符合高处作业有关规定。
13、复合式衬砌防水层的施工台架应牢固,台架下净空应满足施工需要,作业时应设置警示标志或专人防护。
14、仰拱及隧底施工时仰拱上的运输道路应搭设牢固,当向坑内倾卸混凝土时,非卸车人员应避让至安全地点。
15、当仰拱超前边墙施工时,应加强基坑坑壁的临时支护。
安全技术交底主要包括两个方面的内容:一是在施工方案的基础上按照施工的要求,对施工方案进行细化和补充;二是要将操作者的安全注意事项讲清楚,保证作业人员的人身安全。
安全技术交底工作完毕后,所有参加交底的人员必须履行签字手续,施工负责人、生产班组、现场专职安全管理人员三方各留执一份,并纪录存档安全技术交底的作用。
安全技术交底的目的:在工程施工开工前,组织工程技术人员、施工管理人员和一线施工作业人员开展安全技术交底活动,把即将开展施工需要交待的施工工艺、工序、投入的机械设备、工程质量要求、施工过程中存在的危险因素、应对危险的安全技术措施、预防措施、应对突发事件危害的应急处置措施和救援行动需要注意的事项等进行交待。
隧洞二次衬砌技术交底编号:由于洞内渗水影响混凝土浇筑质量,特在帮扎钢筋时同步增长了排水管安装。
在渗水点插入围岩10CM DN50PVC排水管。
在通过Φ50纵向和横向软式透水管引导至底板中预埋旳DN75PVC排水管中。
根据以往标段现场施工状况及设计规定,纵向施工缝止水带后部无法振捣密实,故取消纵向施工缝和止水带及止水条,浇筑前缝面凿毛处理。
3.2底板混凝土施工洞身衬砌断面提成底板与边顶拱两部分,先浇底板,再浇侧墙顶拱,底板采用老式定型钢模立模浇筑,边顶拱采用钢模台车一次性浇筑完毕。
底板浇筑按构造分缝规定按12米分段从每个支洞控制段旳起点、终点内向支洞方向进行施工。
底板浇筑时沿钢模台车轨道位置埋设钢板预埋件,用以固定台车轨道,待隧洞所有施工完毕后,对底板表面旳预埋件进行防腐处理。
每个浇筑块旳施工程序为:1、清基验收:隧洞开挖及支护结束后,采用挖掘机和装载机对底板石碴进行清理,经建设单位、监理单位、设计单位、地质勘察单位、施工单位进行隐蔽工程联合验收合格之后,开始进行垫层和底板施工。
2、底板钢筋安装:底板钢筋由钢筋加工厂集中下料加工,5t自卸汽车运至现场,人工绑扎成形,钢筋旳接头采用电弧搭接焊接。
(钢筋制作及安装规定见侧墙顶班规定。
)3、模板安装:底板两端封头模板采用定型木模板现场拼装。
4、仓面验收:混凝土浇筑前旳各项准备工作所有完毕后,邀请监理工程师对浇筑仓面组织验收,经监理工程师签字确认合格后,方可进行开仓浇筑混凝土。
5、混凝土浇筑:混凝土在混凝土拌和站生产,8m³砼搅拌车运至现场泵送入仓,人工平仓浇筑,插入式振捣器及平板振动器振捣密实。
振捣应尤其认真仔细,振捣头不得触及止水构造,以免损坏止水构造。
底板面层混凝土出模后,人工抹面压光。
6、折模、养护:当混凝土养护强度达3.5MPa以上,可以拆除封头模板。
模板拆除后旳及时覆盖洒水进行养护。
3.3侧墙及拱顶混凝土施工1、钢模台车:隧洞混凝土衬砌采用钢模台车衬砌,台车由厂家定型制作,采用轨道式、液压全自动台车。
隧道二衬施工安全技术交底一、隧道二衬施工危险源1、高空坠落、触电、火灾、爆炸、机械伤害、车辆伤害二、一般规定1、为了正确贯彻执行“安全第一、预防为主”的安全生产方针,保障隧道二衬施工安全,预防事故发生,根据项目部安全技术规程结合施工现场实际情况,特制定本规定。
2、参加施工的工程技术人员和生产管理人员必须热悉和遵守安全撩作规程和有关规章制度,积极参加安全生产教育培训,掌握安全操作技能。
3、隧洞二次衬砌施工前管理人员或现场带班,应及时并向施工人员进行技术交底,合理安排施工。
参加施工的员工必须接受安全技术交底教育,熟悉和遵守安全技术规程,规范作业。
4、从事爆破、焊接、电气、高处、起重等特种作业人员、各种机械的操作人员和机动车辆驾驶人员必须经专业培训和考试,合格后持证方准独立操作.5、现场施工人员应自觉接受项目部的监督检查和管理,对严违反施工安全规定的,管理人员和检查人员有权下令处罚或停工整顿,直至整改复查合格后方可复工。
6、施工人员进入工地后,应首先观察工作面是否处于安全状态,如发现问题,应采取必要的措施。
所有进入隧道的施工人员,必须按规定配带好安全防护用品,遵章守纪,听从指挥,要做到“三不伤善”(不伤害自己、不伤善他人、不被他人伤奢)。
7、任何人员不得爬乘挖掘机、装蜕机、翻斗车等施工机械,施工机械的指挥和操作人员必须精力集中,加强了望,保证安全。
8、采用切割机断短料时,手拯一端不得少于40cm ,切下的钢筋长度小于30cm时,必须先用套管或夹具夹住短头,钢筋摆动范围及刀口附近,非工作人员不得停留。
9、弯制钢筋用的菠手必须卡稳。
扳手转动面与工作平台必须平行,不得将手伸入工作面以内。
10、在洞内台车底下或运输道珞两旁进行施工时,现场施工人员必须穿反光背心进行操作,防止发生机械安全事故。
11、如发现隧道内有险情,必须在危险地段设置明显标志或派专人看守,并迅速报告施工现场负责人,及时采取措施处理,情况危险时,应将工作人员全部撤离危险区,并立即上报。
隧道二衬施工技术交底一、衬砌模板模板衬砌台车必须按照隧道内净空尺寸进行设计与制造,钢结构及钢模必须具有足够的强度、刚度和稳定性。
衬砌台车经施工单位会同监理单位验收合格后方可投入使用。
模板台车长度采用12m,工点设计应根据沉降缝、预留洞室和预埋管线位置综合确定。
模板台车侧壁作业窗宜分层布置,层高不宜大于 1.5m,每层宜设置4~5个窗口,其净空不宜小于45cm×45cm。
拱顶部位应预留2~4个注浆孔。
二衬台车控制标准:①严格控制轨道中心距,允许误差±1cm;②台车就位时,先调顶模中心标高,然后由顶模支撑梁上横向丝杆调整台车中线符合要求。
最后由侧向丝杠电动调节边模张开度,调整到位后放下翻转模和底脚斜撑丝杠加固。
③隧道衬砌前,对衬砌台车结构、构件进行全面检查,确保其中线、标高、断面尺寸和净空大小均符合设计要求。
模板安装要稳定、坚固,接缝要严密、平整、不漏浆。
④台车模板表面光洁平顺,接缝严密,与混凝土的接触面必须清理干净并涂刷隔离剂,结构轮廓线清晰平顺美观。
表1、模板安装允许偏差和检验方法序号项目允许偏差(mm)检验方法1边墙角±15尺量2 起拱线±10尺量3 拱顶+10、0 水准测量4 模板表面平整度5 2m靠尺和塞尺5 相邻浇筑段表面高低差±10尺量二、防排水施工:1、基面处理:①、局部漏水采用注浆堵水或埋设排水管直接排水到边;②、为保证防水层铺设质量,在铺设防水层前对喷射混凝土基面进行如下处理:a、平整基面至无明显的凸凹起伏;b、对需喷混凝土基面的钢筋、钢丝及凸出的管件,突出物,要切断、铆平并用砂浆抹平。
2、防水板施工方法:为保证防水可靠和便于施工,先将无纺土工布衬垫固定在喷混凝土基面上,然后用“热合”方法将防水板粘贴在固定垫上,使防水板无机械损伤。
其施工程序如下:1、基面清理,要求符合规范、设计、上述标准。
2、无纺土工布衬垫铺设首先在喷射混凝土的隧道顶部正确标出隧道纵向的中心线,再使裁剪好的无纺土工布衬垫中心线与喷射混凝土上的中心线标志重合,从拱顶开始向两侧下垂铺设。
技术交底书
二、仰拱施工工艺流程
1、施工工艺流程
填充砼浇筑 混凝土生产、运输
仰拱开挖 清底、抽排水、接缝处理
检查签证
浇筑仰拱二衬砼 测量
测量定位,立模,安装纵向施工缝中埋式钢边
橡胶止水带、遇水膨胀止水条;仰拱环向施工缝中埋式
橡胶止水带、外贴式橡胶止水带,边墙预留环向盲沟
仰拱砼养护至强度不小于5MPa
混凝土生产、运输
仰拱二衬钢筋绑扎
填充砼养护
检查签证
检查签证
仰拱初期支护
立中心水沟模板
初期支护接地钢筋预留
仰拱衬砌、仰拱填充施工工艺流程图。
