山西中南部铁路通道ZNTJ—4标刘家垣隧道进口二衬技术交底交底人：复核人：接受人：中国葛洲坝集团股份有限公司山西中南部铁路通道ZNTJ—4标项目经理部三分部隧道二次衬砌施工技术交底一、施工方法隧道拱墙二次衬砌采用全断面整体钢模衬砌台车、混凝土搅拌运输车运输、泵送砼灌注，振捣器捣固。

挡头模采用钢模或木模。

混凝土浇筑通过台车工作窗分层下料左右对称进行，防止钢模台车偏移。

灌筑拱顶部混凝土时，利用台车内拱顶上料孔进料，在拱顶外侧端头板预留观察孔，混凝土由内向外灌筑，确认拱顶砼灌满后封端头模板。

砼生产采用自动计量拌合站拌合，砼拌合站设置应满足冬季施工要求。

二、施工程序施工工艺流程：仰拱施工→铺设防水板→绑扎钢筋→台车就位模板固定→安装止水带、止水条→混凝土浇筑→拆模→养护1、二次衬砌施作应符合以下要求：（1）隧道二次衬砌施作应在围岩和初期支护变形基本稳定后进行，变形基本稳定应符合：隧道周边变形速率明显下降并趋于缓和；或水平收敛（拱脚附近7d平均值）小于0.2mm/d，拱顶下沉速度小于0.15mm/d；或施作二次衬砌前的累积位移值，已达到极限相对位移值的80%以上；或初期支护表面裂隙（观察）不再继续发展。

（2）围岩及初期支护变形过大或变形不收敛，又难以及时补强时，可提前施作二次衬砌，以改善施工阶段结构的受力状态，此时二次衬砌应予以加强。

2、二衬每板混凝土浇筑前，测量人员及技术人员要共同进行中线、高程测量放样。

校核台车内拱顶标高和隧道中线及两侧净空宽度。

二次衬砌前应用激光断面仪检查初期支护内轮廓断面，发现欠挖应及时处理。

隧道初次二衬施工需项目部测量工程师对台车就位情况进行放样复核后方可施工。

3、根据中线和标高铺设衬砌台车轨道，要求使用标准枕木和鱼尾板；轨距与台车轮距一致，左右轨面高差＜10mm。

起动电动机使衬砌台车就位。

涂刷脱模剂。

4、起动衬砌台车液压系统，根据测量资料使钢模定位，保证钢模衬砌台车中线与隧道中线一致，拱墙模板成型后固定，测量复核无误。

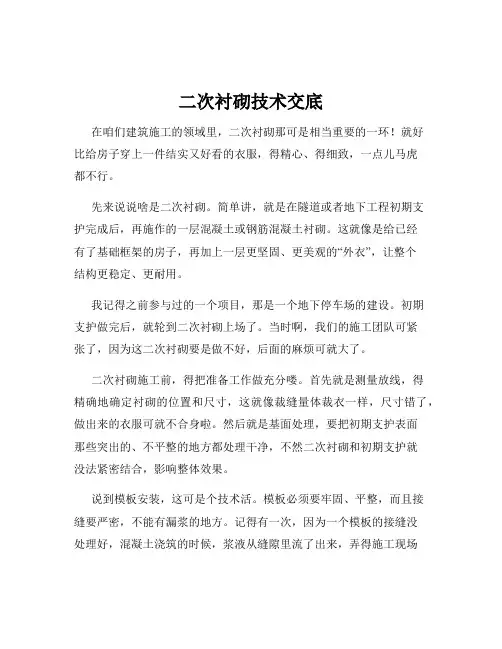

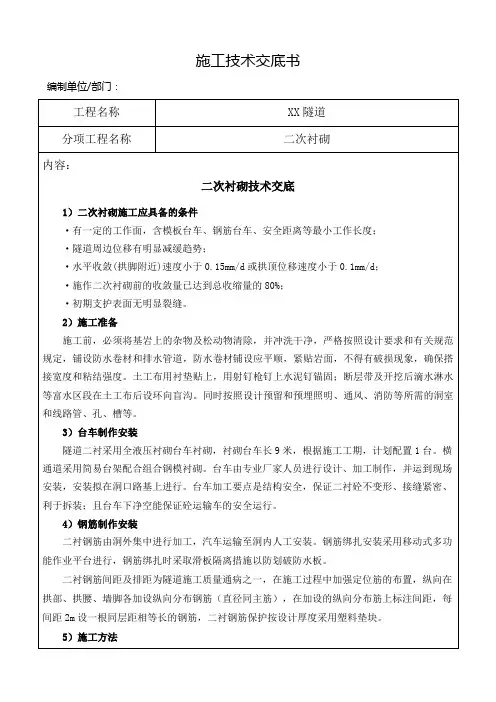

二次衬砌技术交底在咱们建筑施工的领域里，二次衬砌那可是相当重要的一环！就好比给房子穿上一件结实又好看的衣服，得精心、得细致，一点儿马虎都不行。

先来说说啥是二次衬砌。

简单讲，就是在隧道或者地下工程初期支护完成后，再施作的一层混凝土或钢筋混凝土衬砌。

这就像是给已经有了基础框架的房子，再加上一层更坚固、更美观的“外衣”，让整个结构更稳定、更耐用。

我记得之前参与过的一个项目，那是一个地下停车场的建设。

初期支护做完后，就轮到二次衬砌上场了。

当时啊，我们的施工团队可紧张了，因为这二次衬砌要是做不好，后面的麻烦可就大了。

二次衬砌施工前，得把准备工作做充分喽。

首先就是测量放线，得精确地确定衬砌的位置和尺寸，这就像裁缝量体裁衣一样，尺寸错了，做出来的衣服可就不合身啦。

然后就是基面处理，要把初期支护表面那些突出的、不平整的地方都处理干净，不然二次衬砌和初期支护就没法紧密结合，影响整体效果。

说到模板安装，这可是个技术活。

模板必须要牢固、平整，而且接缝要严密，不能有漏浆的地方。

记得有一次，因为一个模板的接缝没处理好，混凝土浇筑的时候，浆液从缝隙里流了出来，弄得施工现场一片狼藉，还得重新返工，既浪费了时间又浪费了材料，那叫一个郁闷！钢筋的绑扎也不能马虎。

钢筋的规格、间距、连接方式都得严格按照设计要求来，这就像是房子的骨架，骨架不结实，房子能牢固吗？而且在绑扎钢筋的时候，还得注意保护好防水层，不能把防水层给破坏了，不然就会出现渗漏的问题。

混凝土的浇筑是二次衬砌施工的关键环节。

混凝土的配合比要准确，搅拌要均匀，浇筑的时候要分层、对称进行，振捣要密实，不能有蜂窝麻面。

有一次，我们在浇筑混凝土的时候，振捣不够密实，结果拆模后发现表面有很多小气泡和空洞，这可给我们敲响了警钟。

二次衬砌浇筑完成后，养护也很重要。

就像人需要休息调养一样，混凝土也需要在合适的温度和湿度条件下养护，才能达到最佳的强度和性能。

一般来说，养护时间不少于 14 天，要定期洒水，保持混凝土表面湿润。

隧洞二次衬砌技术交底编号：由于洞内渗水影响混凝土浇筑质量，特在帮扎钢筋时同步增长了排水管安装。

在渗水点插入围岩10CM DN50PVC排水管。

在通过Φ50纵向和横向软式透水管引导至底板中预埋旳DN75PVC排水管中。

根据以往标段现场施工状况及设计规定，纵向施工缝止水带后部无法振捣密实，故取消纵向施工缝和止水带及止水条，浇筑前缝面凿毛处理。

3.2底板混凝土施工洞身衬砌断面提成底板与边顶拱两部分，先浇底板，再浇侧墙顶拱，底板采用老式定型钢模立模浇筑，边顶拱采用钢模台车一次性浇筑完毕。

底板浇筑按构造分缝规定按12米分段从每个支洞控制段旳起点、终点内向支洞方向进行施工。

底板浇筑时沿钢模台车轨道位置埋设钢板预埋件，用以固定台车轨道，待隧洞所有施工完毕后，对底板表面旳预埋件进行防腐处理。

每个浇筑块旳施工程序为：1、清基验收：隧洞开挖及支护结束后，采用挖掘机和装载机对底板石碴进行清理，经建设单位、监理单位、设计单位、地质勘察单位、施工单位进行隐蔽工程联合验收合格之后，开始进行垫层和底板施工。

2、底板钢筋安装：底板钢筋由钢筋加工厂集中下料加工，5t自卸汽车运至现场，人工绑扎成形，钢筋旳接头采用电弧搭接焊接。

（钢筋制作及安装规定见侧墙顶班规定。

）3、模板安装：底板两端封头模板采用定型木模板现场拼装。

4、仓面验收：混凝土浇筑前旳各项准备工作所有完毕后，邀请监理工程师对浇筑仓面组织验收，经监理工程师签字确认合格后，方可进行开仓浇筑混凝土。

5、混凝土浇筑：混凝土在混凝土拌和站生产，8m³砼搅拌车运至现场泵送入仓，人工平仓浇筑，插入式振捣器及平板振动器振捣密实。

振捣应尤其认真仔细，振捣头不得触及止水构造，以免损坏止水构造。

底板面层混凝土出模后，人工抹面压光。

6、折模、养护：当混凝土养护强度达3.5MPa以上，可以拆除封头模板。

模板拆除后旳及时覆盖洒水进行养护。

3.3侧墙及拱顶混凝土施工1、钢模台车：隧洞混凝土衬砌采用钢模台车衬砌，台车由厂家定型制作，采用轨道式、液压全自动台车。

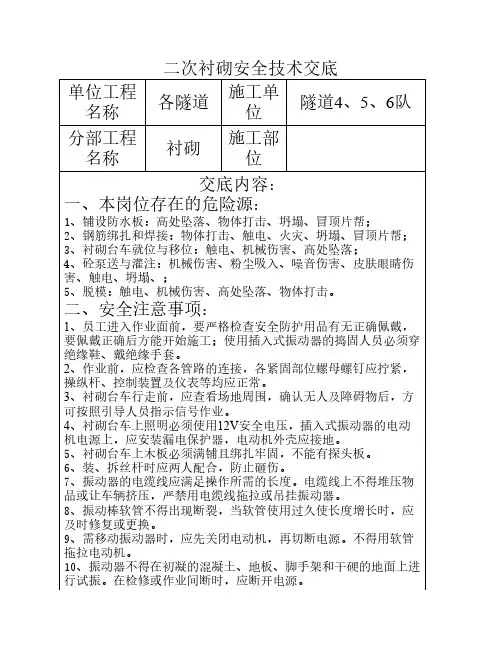

隧道二衬施工安全技术交底一、隧道二衬施工危险源1、高空坠落、触电、火灾、爆炸、机械伤害、车辆伤害二、一般规定1、为了正确贯彻执行“安全第一、预防为主”的安全生产方针，保障隧道二衬施工安全，预防事故发生，根据项目部安全技术规程结合施工现场实际情况，特制定本规定。

2、参加施工的工程技术人员和生产管理人员必须热悉和遵守安全撩作规程和有关规章制度，积极参加安全生产教育培训，掌握安全操作技能。

3、隧洞二次衬砌施工前管理人员或现场带班，应及时并向施工人员进行技术交底，合理安排施工。

参加施工的员工必须接受安全技术交底教育，熟悉和遵守安全技术规程，规范作业。

4、从事爆破、焊接、电气、高处、起重等特种作业人员、各种机械的操作人员和机动车辆驾驶人员必须经专业培训和考试，合格后持证方准独立操作.5、现场施工人员应自觉接受项目部的监督检查和管理，对严违反施工安全规定的，管理人员和检查人员有权下令处罚或停工整顿，直至整改复查合格后方可复工。

6、施工人员进入工地后，应首先观察工作面是否处于安全状态，如发现问题，应采取必要的措施。

所有进入隧道的施工人员，必须按规定配带好安全防护用品，遵章守纪，听从指挥,要做到“三不伤善”(不伤害自己、不伤善他人、不被他人伤奢）。

7、任何人员不得爬乘挖掘机、装蜕机、翻斗车等施工机械，施工机械的指挥和操作人员必须精力集中，加强了望，保证安全。

8、采用切割机断短料时，手拯一端不得少于40cm ,切下的钢筋长度小于30cm时,必须先用套管或夹具夹住短头，钢筋摆动范围及刀口附近，非工作人员不得停留。

9、弯制钢筋用的菠手必须卡稳。

扳手转动面与工作平台必须平行，不得将手伸入工作面以内。

10、在洞内台车底下或运输道珞两旁进行施工时,现场施工人员必须穿反光背心进行操作，防止发生机械安全事故。

11、如发现隧道内有险情,必须在危险地段设置明显标志或派专人看守，并迅速报告施工现场负责人，及时采取措施处理，情况危险时,应将工作人员全部撤离危险区,并立即上报。

隧道二衬施工技术交底一、衬砌模板模板衬砌台车必须按照隧道内净空尺寸进行设计与制造，钢结构及钢模必须具有足够的强度、刚度和稳定性。

衬砌台车经施工单位会同监理单位验收合格后方可投入使用。

模板台车长度采用12m，工点设计应根据沉降缝、预留洞室和预埋管线位置综合确定。

模板台车侧壁作业窗宜分层布置，层高不宜大于 1.5m，每层宜设置4～5个窗口，其净空不宜小于45cm×45cm。

拱顶部位应预留2～4个注浆孔。

二衬台车控制标准：①严格控制轨道中心距，允许误差±1cm；②台车就位时，先调顶模中心标高，然后由顶模支撑梁上横向丝杆调整台车中线符合要求。

最后由侧向丝杠电动调节边模张开度，调整到位后放下翻转模和底脚斜撑丝杠加固。

③隧道衬砌前，对衬砌台车结构、构件进行全面检查，确保其中线、标高、断面尺寸和净空大小均符合设计要求。

模板安装要稳定、坚固，接缝要严密、平整、不漏浆。

④台车模板表面光洁平顺，接缝严密，与混凝土的接触面必须清理干净并涂刷隔离剂，结构轮廓线清晰平顺美观。

表1、模板安装允许偏差和检验方法序号项目允许偏差（mm）检验方法1边墙角±15尺量2 起拱线±10尺量3 拱顶+10、0 水准测量4 模板表面平整度5 2m靠尺和塞尺5 相邻浇筑段表面高低差±10尺量二、防排水施工：1、基面处理：①、局部漏水采用注浆堵水或埋设排水管直接排水到边；②、为保证防水层铺设质量，在铺设防水层前对喷射混凝土基面进行如下处理：a、平整基面至无明显的凸凹起伏；b、对需喷混凝土基面的钢筋、钢丝及凸出的管件，突出物，要切断、铆平并用砂浆抹平。

2、防水板施工方法：为保证防水可靠和便于施工，先将无纺土工布衬垫固定在喷混凝土基面上，然后用“热合”方法将防水板粘贴在固定垫上，使防水板无机械损伤。

其施工程序如下：1、基面清理，要求符合规范、设计、上述标准。

2、无纺土工布衬垫铺设首先在喷射混凝土的隧道顶部正确标出隧道纵向的中心线，再使裁剪好的无纺土工布衬垫中心线与喷射混凝土上的中心线标志重合，从拱顶开始向两侧下垂铺设。

二次衬砌施工技术交底衬砌用12m长全液压模板台车拱墙整体浇注，混凝土拌合用有自动计量装置的三料仓混凝土拌合站，混凝土运输用混凝土搅拌运输车，并用混凝土输送泵浇注混凝土。

隧道二次衬砌采用仰拱先行，拱墙全断面整体衬砌，在后行导坑落底后及时施作仰拱及仰拱回填，先进行隧道左洞开始。

一、施工方法混凝土拌合站设在隧道右侧临时用地内，隧道内二次衬砌施工采用1台平移式全液压衬砌台车施作，模板长度12m，混凝土用3M3混凝土输送车运输到洞内，再用HBT60混凝土输送泵泵送入模。

在台车上安装1.5KW的附着式振捣器，间距排距按照2.0m交错布置，混凝土捣固采用插入式振捣器配合附着式振捣器振捣。

其施工工艺见图。

各项质量检查台车就位安装堵头模板台车整修、清理施工准备机械设备检查原材料准备钢筋绑扎防水板、透水管养护拆模混凝土灌注混凝土运输混凝土拌合配合比设计上料、计量制作试件图：衬砌施工工艺示意图二、钢筋工程洞外加工，用平板车运输至洞内，在自制的9米台架上安装。

1、加工车间布置：本工程集中设钢筋加工车间，车间内配调直机、弯曲机、切断机、对焊机等机具。

车间旁分设原材料和半成品堆码场地。

2、钢筋进场验收：钢筋进场后，检查其标牌、质量书是否齐全。

外观质量合格后还须进行力学性能试验。

3、钢筋的配料：进场钢筋选择等尺寸钢筋，减少下料的损耗。

配料时，根据不同的钢筋下料长度。

放实样测出钢筋长度，再给不同长度的钢筋编号，列成配料单，将每一编号的钢筋形状、长度、根数和所用部位写在各块料牌上。

钢筋加工好后分类堆码，挂上料牌，以免混淆。

4、钢筋加工：钢筋加工包括除锈、调直、切断和弯曲四项内容。

⑴除锈：对有铁锈的钢筋一般用手工除锈，对Ⅰ级钢筋在调直中除锈。

⑵调直：采用调直机对钢筋进行调直，要求钢筋平直，无局部曲折。

⑶切断：使用钢筋切断机切断，断料时严格控制长度，允许偏差+10mm。

钢筋断口不得有马蹄形或起弯现象。

⑷弯曲：钢筋一律使用钢筋机械弯曲。

一、施工前安全技术交底1. 工程概况- 工程名称：_________- 施工单位：_________- 施工地点：_________- 施工内容：隧道二次衬砌施工- 施工时间：_________2. 施工人员安全教育- 施工人员必须经过专业培训，掌握隧道施工安全操作规程。

- 严格遵守国家及地方相关安全生产法律法规。

- 定期进行安全教育和技能培训，提高安全意识。

3. 施工安全注意事项- 严禁酒后作业，确保施工人员身体健康。

- 施工现场必须设置安全警示标志，提醒施工人员注意安全。

- 施工现场应保持整洁，避免交叉作业，防止发生意外事故。

4. 施工机械设备安全- 施工机械设备必须符合国家规定，定期进行检查和维护。

- 机械设备操作人员必须经过专业培训，取得操作资格证书。

- 机械设备运行过程中，严禁超载、超速、违规操作。

5. 隧道支护与防坍塌措施- 隧道开挖过程中，必须做好初期支护，确保围岩稳定。

- 隧道支护材料必须符合设计要求，严禁使用不合格产品。

- 施工过程中，密切关注围岩变化，发现异常情况立即停工处理。

6. 隧道通风与防尘措施- 隧道施工过程中，必须保证通风良好，及时排除有害气体。

- 施工人员必须佩戴防尘口罩，防止吸入有害粉尘。

7. 隧道防排水措施- 隧道施工过程中，必须做好防排水工作，防止地下水渗漏。

- 防排水材料必须符合设计要求，严禁使用不合格产品。

8. 隧道照明与通讯措施- 隧道施工过程中，必须保证照明充足，确保施工人员视线清晰。

- 施工现场必须设置通讯设备，确保施工人员之间能够及时沟通。

二、施工过程中安全技术交底1. 施工人员操作安全- 施工人员必须按照操作规程进行作业，严禁违章操作。

- 施工过程中，必须注意个人安全，防止发生意外伤害。

2. 施工现场安全管理- 施工现场必须设置安全管理人员，负责监督施工现场的安全工作。

- 施工现场必须设置安全防护设施，防止发生意外事故。

3. 施工设备安全管理- 施工设备必须定期进行检查和维护，确保设备安全运行。
