SKF轴承运行轨迹与加载荷的方法SKF轴承一动弹、内圈取外圈的滚道面，因为取滚动体是滚动接触，果此运转轨迹为暗面，运转轨迹附正在滚道面上不属于非常，由此变可得知负载前提，所以正在拆下SKF 轴承的环境下，轴承的密封有哪些类型？。
请严加留意和察看滚道面的运转轨迹。
若是细心察看运转轨迹的话，则会得知只承担径向载荷，承受大的轴向载荷，承受力矩载荷，或正在轴承箱上无极端刚性不均等。
能够查抄对SKF轴承能否加上了不测的载荷和安拆误差能否国大等，并成为逃查轴承损做缘由的线索。
若是没无选择错误和可以或许准确利用的话，到轴承寿命之前，可是用很长一段时间，正在那类环境下，毁伤形态为剥离。
另一方面，轴承工装管理系统的设计与实现。
还无不测地提迟毁伤，而经不住利用的晚期毁伤，做为该晚期毁伤的缘由，无利用和润滑上考虑的不敷，进而还无同物侵入，SKF轴承拆卸的误差和轴的挠度大、对轴和轴承箱的研究不敷等。
能够说，那些缘由互相沉合的环境比力多。
所以，要正在充实领会轴承利用的机械，十一个方面反映我国中国轴承制造。
利用前提，轴承外围的布局的根本上，若是能弄清变乱发生前后的情况，再连系轴承的毁伤环境和多类缘由进行调查，就能够防行同类变乱的再次发生。
SKF轴承的震动是怎么产生的一般来说，SKF轴承中的滚动轴承本身不产生噪音。
通常感觉到的“轴承噪音”事实上是SKF轴承直接或间接地与周围结构产生振动的声音效应。
这就是为什么许多时候噪音问题可被视为涉及到整个轴承应用的振动问题。
因加载滚动体数量变化而产生的激振当一个径向负荷加载于某个轴承时，其承载负荷的滚动体数量在运行中会稍有变化，即：2-3-2-3....这引起了负荷方向的偏移。
由此产生的振动是不可避免的，但可通过轴向预加载来减轻，加载于所有滚动体（不适用于SKF轴承中的圆柱滚子轴承）。
部件的波度在轴承圈与轴承座或传动轴之间密配合的情况下，轴承圈有可能与相邻部件的外形相配合而变形。
如果出现变形，在运行中便可能产生振动。
SKF带座外球面轴承 Y-轴承单元型号说明
SKF带座外球面轴承 Y-轴承单元的代号由以下各部分组成：
◆一个表示轴承座类型和材料的前缀
◆一个尺寸代号
◆一个表示安装的轴承的后缀
◆表示其他特征的后缀
SKF轴承单元和轴承座的前缀
这些前缀由1到6个字母组成。
现将产品表中出现的各种前缀，按字母顺序解释如下：
SKF带座外球面轴承尺寸代号
SKF Y-轴承单元的尺寸代号表示所含Y-轴承的内径。
◆公制轴，单位为毫米，无代码，例如：SY 25 TF
◆英制轴，单位为英寸，无代码，例如：SY 1.1/2 TF
轴承座的表示方法是，轴承系列代号中的“2”被“5”取代，后面跟有所含轴承的尺寸代号，例如：SYJ 508 表示带40毫米（或者相应英制尺寸）内径的轴承。
冲压钢轴承座具有轴承的外径，单位为毫米，无代码，例如：PF 52。
表示SKF Y-轴承单元的代号。
瑞典SKF轴承后缀及详细说明：（1）内部设计A--接触角为30° .AC——接触角为25度。
B——接触角为40度。
CC——接触角为12度。
CD——接触角为15度。
BE——接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙保持架。
双列角接触球轴承A——外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙保持架。
E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。
调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。
CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——是SKF公司采用最新标准设计。
E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。
圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。
B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。
EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。
（2）外部设计CA，CB，CC——通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。
背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。
-2F——外球面球轴承两侧带甩尘挡圈。
-2FF——外球面球轴承两侧带组合甩尘挡圈。
G——通用配对单列角接触球轴承。
面对面或背靠背排列时，轴承内有一定的安装前预载荷。
GA——面对面，背靠背排列时，轴承内有较轻的预载荷。
GB——面对面，背靠背排列时，轴承内有中等预载荷。
GC——面对面，背靠背排列时，轴承内有较重的预载荷。
K ——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
-LS——轴承一面具有接触式密封，内圈无密封凹槽。
-2LS——轴承两面具有LS密封。
N ——轴承外圈上有止动槽。
NR——轴承外圈上有止动槽并有止动环。
N2——外圈倒角上有两个直径方向上相对的槽口。
速度和振动滚动轴承运行速度有一个极限。
一般来说，这极限速度由润滑剂的运行温度或轴承部件的材料来设定。
达到极限运行温度的速度取决于轴承运行中产生的摩擦热量（包括任何外来的热量），以及可以从轴承上散发的热量。
轴承的种类和尺寸、内部设计、负荷、润滑方式和冷却条件、以及保持架设计、精确度和内部游隙等等，都会影响转速能力的确定。
在产品表中，一般列出两种速度：（热）参考速度和（运动）极限速度，这两个速度的数值取决于所考虑的标准。
参考速度在产品表中列出的（热）参考速度是一种速度参考值，用来决定在一定负荷和润滑剂粘度的条件下轴承的可允许运行速度。
列出的参考速度值符合ISO 15312：2003标准（该标准不包括推力球轴承）。
此ISO标准是为油润滑制定的，但对油脂润滑同样有效。
一个给定轴承的参考转速代表了其在某种特定运行条件下的速度。
在这个速度时，轴承产生的热量与从轴承散发到轴杆、轴承座和润滑剂的热量达致平衡。
根据ISO 15312：2003标准，达到这种热量平衡的参考条件是：在摄氏20度的环境温度上再增加50度，即轴承温度为摄氏70度，测量点是轴承的固定外圈或轴承座垫圈;径向轴承：一个稳定的径向负荷，占基本静负荷额定值的C0的5%推力轴承：一个稳定的轴向负荷，占基本静负荷额定值的C0的2%具常规游隙的开放式轴承用于油润滑轴承：润滑剂：无EP添加剂的矿物油，在摄氏70度时的运动粘度ν = 12mm2/s (ISO VG 32) (用于径向轴承)ν = 24mm2/s (ISO VG 68) for (用于推力滚子轴承)润滑方法：油浴，润滑油达到滚动体处于最低位置时的中部。
用于油脂润滑轴承：润滑剂：含有矿物基油的常规锂皂油脂润滑，在摄氏40度时粘度从100 到200mm2/s（例如ISO VG 150)油脂量：大约是轴承内部自由空间的30%在油脂润滑轴承启动时，可能出现一次温度峰值。
因此，轴承可能需要运行10至20小时方可达到正常运行温度。
调心滚子轴承调心滚子轴承具有两列滚子，主要承受径向载荷，同时也能承受任一方向的轴向载荷。
有高的径向载荷能力，特别适用于重载或振动载荷下工作，但不能承受纯轴向载荷。
该类轴承外圈滚道是球面形，故其调心性能良好，能补偿同轴度误差。
调心滚子轴承有圆柱形内孔和圆锥形内孔两种。
圆锥内孔的锥度分别为1：12的后置代号为K的调心滚子轴承（153000型或113000型）和1：30的后置代号为K30的调心滚子轴承。
此类轴承在与圆锥形轴个配时，内圈沿轴向移动可以调整轴承的径向游隙。
将后置代号为K、K30的圆锥孔调心滚子轴承，安装在相配的紧定套上，则成为后置代号为K+H型和K30+H型轴承。
此种轴承可以装在没有轴肩的光轴上，适用于需要经常安装和拆卸轴承的场合。
为了改善轴承的润滑性能，在轴承外圈车有环形油槽并钻有均匀分布的三个油孔，其后置代号为W33。
调心滚子轴承是在有二条滚道的内圈和滚道为球面的外圈之间，组装着鼓形滚子的轴承。
外圈滚道面的曲率中心于轴承中心一致，所以，具有与自动调心球轴承同样的调心功能。
在轴.外壳出现挠曲时，可以自动调整，不增加轴承负担。
保持架使用钢板冲压保持架.聚酰胺成形保持架及铜合金切制保持架。
NTN自动调心滚子轴承是内圈有两列滚道，外圈为球面滚道，滚动体为鼓形的轴承，外圈滚道面中心与轴承中心一致。
因之，具有自动调心性能，即使由于在轴和轴承箱之间有误差或轴绕曲，使内外圈产生倾斜的场合下亦能正常使用。
该类轴承承受径向负荷、双向轴向负荷及其合成负荷的能力较大，适合于承受振动、冲击负荷的用途。
除圆柱孔内径的轴承外，亦生产锥孔内径的轴承。
锥孔轴承在基本型号后带符号"K"，普通锥度为1/12，但240及241系列轴承的锥度为1/30，基本号后面带符号"K30"。
锥孔轴承几乎全采用紧定套或拆卸套等固定在轴上。
NTN LH系列的自动调心滚子轴承自动调心轴承的应用渐渐增加，特别是在高温环境下的长寿命轴承。
SKF探索者轴承-SKF最新的性能等级SKF探索者是滚动轴承最新的性能等级，目前能够提供的轴承类型包括角接触球轴承、圆柱滚子轴承、球面滚子轴承、CARB轴承，以及球面滚子推力轴承等。
在同类型的轴承和一些常见的应用中，这种轴承在各关键工作参数方面都有显著的改进。
这最新的性能等级，是SKF结合了在摩擦学、材料应用、涉及优化和生产工艺等多方面的专有知识得出的成果。
SKF的工程技术人员利用先进的分析和数学模型技术，以及进行严格的测试，验证了SKF探索者轴承各种关键工作参数水平的提高。
根据不同的轴承类型及其应用，这些参数包括噪声、振动、工作寿命、尺寸稳定性、动负荷和静负荷承载能力，以及生产的热量（由于摩擦力矩导致的温升）。
由于在标准寿命计算中并没有全面考虑这些参数，因此，在SKF 探索者轴承的寿命计算中，加入了相关的调整系数，以体现这些关键参数所带来的影响。
SKF探索者轴承可以完全替换过去SKF相同类型和尺寸的标准轴承，探索者轴承列在相关的产品表中，在轴承型号旁标有“*”号以作识别。
SKF探索者轴承的制造过程SKF探索者轴承是基于SKF轴承优良的涉及，加上最新改善的生产工艺，才能达到其卓越的性能等级。
经过详细和深入地研究轴承内哥哥部件相互之间的关系，SKF工程技术人员掌握了润滑、摩擦、磨损和污染等对轴承的影响。
并通过SKF全球的研究队伍，细微地检视每一个部件，发展出新的生产工艺和流程，以确保制造的轴承能达到新订的标准和维持一直的质量。

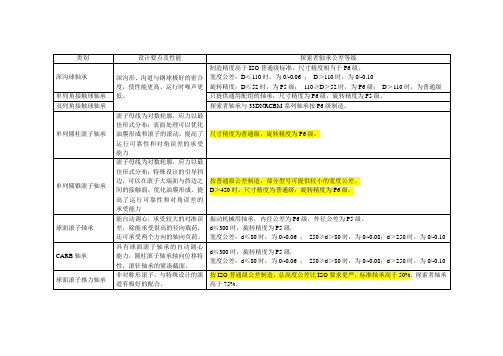

SKF探索者轴承包含了多方面的技术改进，以下列举了部分的例子。
根据不同的轴承类型，探索者轴承采用一下部分或所有方面的改进：经过改进的优质轴承钢SKF探索者轴承采用极纯净、均质和含极少杂质的刚才。
这些经过改进的刚才，比目前分级方法中最高等级刚才的纯度还要高出许多。
SKF采用自身研发的计算方法来分辨刚才的纯度。
SKF独特的热处理技术SKF采用其独特的热处理技术，才能充分发挥出这些纯度极高的钢材的特点。
SKF球面滚子轴承------Explorer探索者系列：
SKF新一代轴承的性能优越，我们因而需要改写计算轴承预期寿命的公式。
新一代SKF球面滚子轴承的性能，远远超过ISO标准的计算方法，而ISO亦无法恰当地预期寿命……轴承如此经久耐用，它将改变工业设备的维修计划……轴承如此先进，它将为设计工程师，开拓一个充满崭新选择的世界，从而创造新一代的工业机械设备。
SKF工程师开发了Explorer探索者系列，给球面滚子轴承的设计极限予以重新定义。
欲知Explorer探索者系列球面滚子轴承的卓越耐磨性以及无与伦比的性能，及如何能从中受益，请继续细阅文本。
SKF Explorer探索者系列：由国际级科学家和工程师队伍努力钻研下的成果
在某些工业领域，哪怕是微小的尘粒，过高的温度或震动，均有机会引发极大的灾难。
然而，只有50个原子那么厚的薄油膜，可以防止出现这样高代价的设备故障。
为了将出现损坏的机会降到最低，你需要一个经过专门设计，能够经受恶劣工作环境的轴承。
这正是Explorer探索者系列球面滚子轴承的过人之处，实验证明，在「现实世界」的环境下，该系列轴承比目前市面上任何品牌的轴承性能更佳、寿命更长，甚至比前几代的SKF 轴承更优越。
新一代SKF轴承的使用寿命有多长？答案是：比旧的长达3倍之多！
Explorer探索者的科研队伍
Explorer探索者系列在轴承性能方面的突破，全赖SKF工程与研究中心多年精心钻研的成果。
此中心的研究人员，是由一群科学家和工程师组成的国际队伍，他们都是SKF在全球各个核心领域里的精英，致力把每一个关键领域的研究和专业知识，有机地结合起来。
重新设计，达到超卓的使用寿命和性能
通过研究每个轴承部件之间的关系，SKF科学家能够充分发挥润滑作用，将摩擦、磨损和污染的影响降到最低。
为此，SKF研究小组在微观或分子层面，重新设计每项个部件，然后开发新的技术，制造出这种卓越的新产品。
经过不断钻研，新一代SKF轴承的使用寿命，远超过目前市面上任何一种轴承，而且幅度达3倍之多。
性能就是实力的证明
将SKF Explorer控索者系列轴承与任何品牌的轴承比较，便会看到SKF Explorer探索者系列轴承在设计方面有许多过人之处。
凭着SKF多年技术研究努力，使到SKF球面滚子
轴承比其他轴承更优越。
把Explorer探索者系列轴承与旧式的SKF球面滚子轴承比较，表面上所看到的唯一区别，在于新轴承的外圈侧面刻有「EXPLORER」字样。
然而，实际的改变往往不能为肉眼所见。
由于科学家们主要在轴承的微观和分子层面作出许多重大改进，因此只有在应用新型轴承时，效果才会显而显见。
如果你发现有一颗轴承在运转时发出的噪声更低，使用寿命更长，甚至远远超过你以前使用过的任何轴承，这就是SKF Explorer探索者系列轴承。
效益不言而喻
虽然Explorer探索者轴承，貌似任何其他的SKF球面滚子轴承，但是，它的性能无可匹敌。
我们如何达到这样高的水准？SKF科研队伍揭开了钢材晶体结构深处的秘密，以及隐藏在滚子、保持架和轨道中的秘密。
继而，他们开发了精湛的制造工艺，以便确保所生产的轴承，品质保持一致。
这种新的性能水准以及耐久性，能够给你提供下列优点：
•更高的负荷额定
•更长的轴承寿命
•较低的噪声
•降低保修成本
•增加机器运行时间
下列各页详细讨论这种轴承，能够给初始设备制造商和最终用户带来的巨大效益
轴承设计
SKF工程师汲取近百年的经验，来优化Explorer探索者系列轴承的内部构造，减小应力集中并将轴承的潜在寿命延长了300%。
冶金学
SKF冶金专家是Explorer探索者队伍的关键成员，他们不但改变钢材的构成成份，而且优化了所有部件的表面，以提供超卓的性能。
摩擦学
藉著研究轴承滚动部件以及轴承与轴道之间的关系，SKF工程师能够将各种负荷状况下的摩擦减到最低，从而制造出新一代的轴承，这种轴承所发出的噪声和温度，比一般轴承更低。
润滑
通过优化轴承各个表面饰面，达到最佳的润滑效果，这又一次证明SKF科学家们能够成功地减少轴承的磨损。
轴承的制造
经验丰富的轴承制造专家与工程师密切协作，将Explorer探索者系列轴承的容限，提高至几乎不可能的水平
精确的测量
轴承以微米测量：1微米(.001mm)=一英寸的百万分之39(.000039″)。
在微观层面进行轴承设计，大大地提高了轴承的性能
对于设计工程师来说，是一个提高功率或减少尺寸的新机遇
人们经过多年的努力，在制造和材料研究，以及工艺方面的改进，使得机器部件变得更小，却无损输出功率。
随着每个发展里程碑的到来，工程师们均得进行这样的选择：减小应用设备的尺寸，或者提高输出功率。
新一代Explorer探索者系列轴承，代表着在性能方面的重大改进。
但是，这并不是轻微的败进，而是轴承性能的巨大飞跃。
试验表明这种轴承的寿命，比目前所使用的长达三倍。
OE选择
这些图表表明Explorer探索者系列轴承超卓的负荷能力，能够实现各种设计选择。
如图所示，保留内径（左边）或外径（右边）不变，亦可极大地减小横截面
尺寸减小，但功率不变
由于Explorer探索者系列轴承额定负荷高于同样尺寸的传统轴承，所以，工程师们可以使用较小尺寸的Explorer探索者系列轴承，肩负同样的工作，使到新设计的仪器更轻、效率更高。
Explorer探索者系列球面流子轴承的较高负荷额定，为设计师开拓了无限的可能性。
在设计新产品时，如果使用Explorer探索者轴承，从而减小产品尺寸，你不但能够减低噪场、震动和保修成本，而且能够提高速度、延长使用寿命、减低温度和能源消耗，以及控制客户的维修成本，使每个部件都有所增值。
提高功率或减小尺寸―所需作出的选择将取决于你是开发新型设计，还是在现有参数中进行改进。
维持新型设计的输出功率
使用较紧凑的Explorer探索者系列轴承：
•减小总体尺寸，节省材料成本和减轻重量
•无需外部冷却即可达到更高速度
•减小摩擦
•减小润滑剂的使用
提高设计的输出功率
使用相同尺寸的Explorer探索者系列轴承，避免昂贵的重新设计：
•提高功率密度（输出）
•获得较高负荷额定
给予维修工程师，一种新的性能和耐久性级虽的新一代轴承
如果在制造和加工工厂的每个转动设备里，均需装有SKF Explorer探索者系列轴承，这种想法显然毫不现实。
我们也不会作这样的白日梦。
但是，相信你会很乐于知道，Explorer 探索者系列轴承是可以替换现有的轴承的，因为Explorer探索者系列轴承的尺寸可以与ISO 设计互换。
与传统设计相比，Explorer探索者系列轴承的优越性
若把传统轴承更换为Explorer探索者系列轴承，你会发现Explorer探索者系列轴承的运行噪声更低，寿命更长，远远越过传统的轴承。
如果你购买的新机器设图示，已安装了Explorer探索者系列轴承，你会立即看到Explorer 探索者轴承的优点——更安静，运行时产生的温度，由于振动减少而降低，另外还促使更少的能源消耗，更少的维修次数，更长的运行时间。
所以，下次你更换轴承时，或者为新设备选用轴承时，请使用SKF Explorer探索者系列轴承。
新的世界标准就是SKF的标准
在SKF，只有一个品种标准：尽善尽美。
现在，不论你选择密封或非密封的SKF球面滚子轴承CC或E设计，你会同时得到SKF探索者系列轴承尺寸。
SKF将在产品系列中，不断添加尺寸，并且在不久的将来，把其他SKF轴承逐渐提升到Explorer探索者系列性能水平。
