plc时序图怎么看_plc时序图指令详解解

plc时序图怎么看_plc时序图指令详解解

plc时序图怎么看_plc时序图指令详解解
时序图是描述设备工作过程的时间次序图，也是用于直观分析设备工作过程的一种图形。

如电子技术中的触发器、定时器、计数器等均用时序图来描述其工作原理。

在plc顺序控制设计法编制梯形图程序时往往是先画出时序图，再根据时序图设计流程图，再按流程图编制梯形图程序。

下面让我们来看看plc时序图是怎么样的，相关指令又有什么用。

时序图的指令大致分为置位和复位指令、脉冲输出指令以及主控指令及主控复位指令。

一、置位和复位指令：1、指令符：
置位指令指令符：SET：复位指令指令符：RST：
2、梯形图符号：
置位和复位指令是一组功能指令，画梯形图时要用中括号或方框，且最少接一个接点后才能接母线。

如下图所示：
3、指令功能：
SET指令的功能：当SET指令工作的前提条件X0发生正跳变（即X0由OFF变为ON）时，SET指令使它操作的继电器Y0置位为1（状态变为ON）并保持。

RST指令的功能：当RST指令工作的前提条件X1发生正跳变（即X0由ON变为OFF）时，RST指令使它操作的继电器Y0复位为0（状态变为OFF）并保持。

SET指令的操作目标元件为Y、M、S。

而RST指令的操作元件为Y、M、S、D、V、Z、T、C。

对同一编程元件，如例中Y0等，SET、RST指令可以多次使用，且不限制使用顺序，以最后执行者有效。

RST指令可以对定时器、计数器、数据寄存器、变址寄存器的内容清零，还可用来复位积。

OMRON系列PLC的置位SET、复位RSET指令的实验

OMRON系列PLC的置位SET、复位RSET指令的实验

OMRON系列PLC的置位SET、复位RSET指令的实验1. 实验程序实验室PLC为OMRON-CPM2A-60CDR-A机型，负载输出采用24V信号指示灯。

置位SET与复位RSET指令的实验程序，如图1所示。

HR00CH的左移状态见表1所示。

实验采用两个点动按钮，绿色为实验启动按钮00000，红色为实验停止按钮00001。

实验开始时按动启动按钮00000ON，置位SET指令将逻辑辅助继电器的逻辑常开触点00800ON。

当00800ON与常闭计时器触点TIM000组合成5S时间脉冲。

而且00800ON，前沿微分DIFU(013)指令将逻辑辅助继电器的逻辑常开触点00600ON一个扫描周期，微分传送@MOV(021)指令将常数#0001传送到保持继电器HR00CH，保持继电器HR0000ON，置位SET指令将逻辑输出继电器的逻辑线圈01000ON驱动第一个电磁阀工作，同时复位RSET指令将逻辑输出继电器的逻辑线圈01004复位OFF。

00800ON，每5秒TIM则ON一次，微分左移@ASL(025)指令将保持继电器HR00CH的#0001左移一次。

移动二次间隔10S，HR0002ON，SET指令将01001置位，RSET 指令将01000复位。

再移动二次间隔又10S，HR0004ON，SET指令将01002置位，RSET指令将01001复位。

再移动二次间隔又10S，HR0006ON，SET指令将01003置位，RSET指令将01002复位。

再移动二次间隔又10S，HR0008ON，SET指令将01004置位，RSET指令将01003复位。

再移动二次间隔又10S，HR0010ON，逻辑辅助继电器的逻辑线圈00900ON，则逻辑辅助继电器的逻辑常开触点ON，这样，微分HR00CH，6HR0004HR0006HR0008图1 置位SET与复位RSET指令的实验程序梯形图表1 HR00CH数据左移状态表CY 15 14 13 12 11 10 09 08 07 06 05 04 03 02 01 00 S0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 000 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0050 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0100 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 150 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0200 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0250 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0300 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0350 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 400 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0450 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 050当实验结束，按动停止按钮00001ON，复位RSET指令将00800复位，00800在ON状态下为OFF时，利用后沿微分DIFD(014)指令将00606ON一个扫描周期，@MOV(021)指令将#0000传送到HR00CH清零，准备下一次实验的开始。

置位 复位指令 用法

置位 复位指令 用法

置位复位指令用法
置位（set）和复位（reset）是指将某一位或者一组位的值设置为1或者0，用来控制或者改变相应的状态。

在计算机中，置
位和复位指令常常用于对特定寄存器、存储器或者控制器中的位进行操作。

在大多数计算机体系结构中，置位和复位指令通常是以特定的操作码（opcode）或者操作数来表示的。

具体使用方法如下：
1. 置位（set）指令：将某一位或者一组位的值设置为1。

例如，在汇编语言中，可以使用SET指令或者MOV指令配合操作
数进行置位操作。

例如，可以使用MOV指令将1写入特定寄
存器中的某个位，从而将该位的值设置为1。

2. 复位（reset）指令：将某一位或者一组位的值设置为0。

在
汇编语言中，可以使用CLR或者AND指令配合操作数进行
复位操作。

例如，可以使用AND指令将0写入特定寄存器中
的某个位，从而将该位的值设置为0。

需要注意的是，置位和复位操作对于不同的寄存器、存储器或者控制器可能会有不同的操作方式和指令格式。

因此，在具体的计算机体系结构中，需要查阅相应的技术文档或者指令集手册来了解具体的指令使用方法。

3-2 复位、置位、复位域和置位域指令

3-2 复位、置位、复位域和置位域指令

2.应用举例
应用举例 【例】用置位/复位指令编写“正转－停－反转”的梯形图，其中I0.0与正转按 钮关联，I0.1与反转按钮关联，I0.2与停止按钮（硬件接线接常闭触点）关联， Q0.0是正转输出，Q0.1是反转输出。
感谢您的聆听
THANK YOU!
复位、置位、复位域和置位域指令
1.复位和置位指令
复位和置位指令 （1） S：置位指令将指定的地址位置位，即变为1，并保持。 （2） R：复位指令将指定的地址位复位，即变为0，并保持。
1.复位和置位指令
2. 复位域和置位域指令
复位域和置位址开始的多个位进行置位。 （2）RESET_BF：“复位位域”指令，可对从某个特定地址开始的多个位进行复位。

怎样理解西门子PLC置位和复位指令

怎样理解西门子PLC置位和复位指令

怎样理解西门子PLC置位和复位指令本文介绍西门子s7-200 plc的置位与复位，这两个位操作的指令在我们的程序编写中，作用也是很大，它能完成一些，常规常开常闭触点编程无法完成的程序，可以使我们编写的PLC 程序条理更加清晰，步骤更加简单。

它们两个在每次使用时99%的情况下都是成对出现的，只要我们在程序一个地方使用了置位，在程序的另一个地方就会用到复位。

所以永远都是你等着我，我等着你，只要你要不来我就不老。

置位与复位的大体意思就是，置位是对一个位写1（有输出），复位就是写0（没有输出）。

下面介绍使用法。

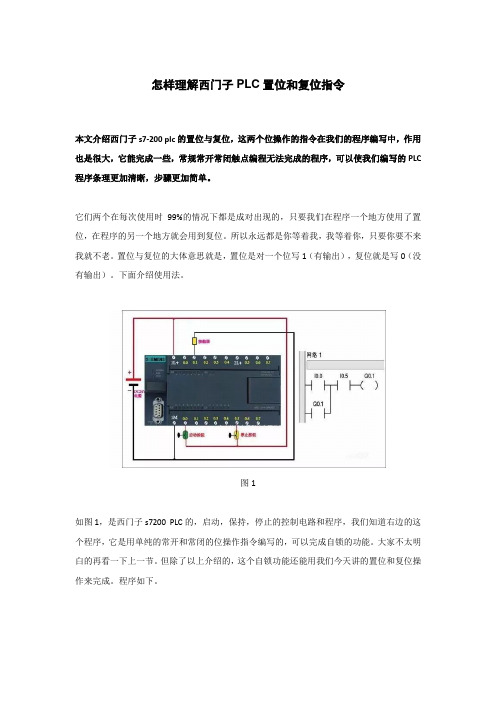

图1如图1，是西门子s7200 PLC的，启动，保持，停止的控制电路和程序，我们知道右边的这个程序，它是用单纯的常开和常闭的位操作指令编写的，可以完成自锁的功能。
