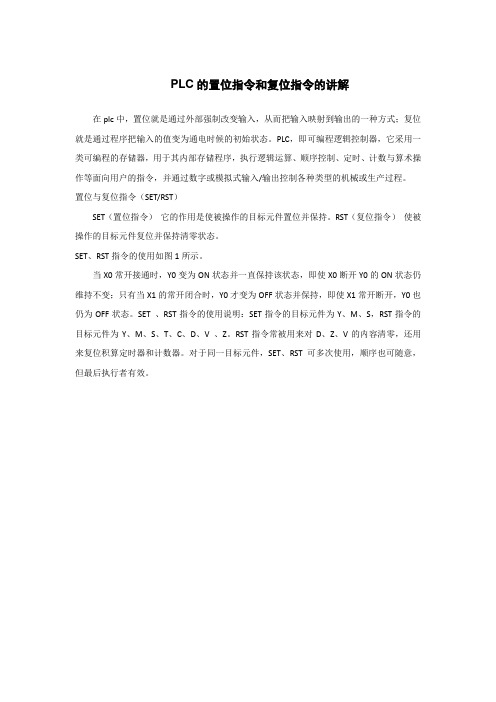

PLC的置位指令和复位指令的讲解
在plc中，置位就是通过外部强制改变输入，从而把输入映射到输出的一种方式；复位就是通过程序把输入的值变为通电时候的初始状态。
PLC，即可编程逻辑控制器，它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
置位与复位指令（SET/RST）
SET（置位指令）它的作用是使被操作的目标元件置位并保持。
RST（复位指令）使被操作的目标元件复位并保持清零状态。
SET、RST指令的使用如图1所示。
当X0常开接通时，Y0变为ON状态并一直保持该状态，即使X0断开Y0的ON状态仍维持不变；只有当X1的常开闭合时，Y0才变为OFF状态并保持，即使X1常开断开，Y0也仍为OFF状态。
SET 、RST指令的使用说明：SET指令的目标元件为Y、M、S，RST指令的目标元件为Y、M、S、T、C、D、V 、Z。
RST指令常被用来对D、Z、V的内容清零，还用来复位积算定时器和计数器。
对于同一目标元件，SET、RST可多次使用，顺序也可随意，但最后执行者有效。
PLC自动步程序的7种编程方法PLC自动程序的功能是控制设备按照设计的流程进行工作。
PLC自动程序的流程编写也有好几种方法，常见的有以下集中：一、SET/RESET方法使用M变量标识步序，当满足步序跳转条件后，将下一步M 变量置位，同时将当前步M变量复位。
原理简单，易于上手。
在调试中，增减步序时，会造成M变量的排序混乱，不利于程序维护，易产生错误。
在复位操作中，容易有遗漏，增加程序出错几率。
常用于动作少，流程简单的流程编写。
二、步编号方法使用整型变量作为步序编号，易于理解，便于维护。
步序增减，跳转等操作方便，简单，易懂。
复位操作时，仅需将变量值改为0。
编程中需注意，当连续步序的条件同时为真时，步序好在一个PLC周期内连续增加，直至最后一条未导通步序指令，而由步序号触发的其他程序则未被执行。
调试时容易漏掉此种情况。
三、WORK & STATE字方法设置两个变量字state word，work word。
State word中的位作为步序标志，work word作为跳转目标步序标志。
当前步序state word中步序位对应的条件满足时，触发work word中下一步对应的位。
而后，在PLC顺序扫描至传送指令时，将work word的值赋值给state word，完成步序跳转。
优点是没有置位，复位操作，同一时刻只有唯一的位置1，跳步时只用将对应的work word 中的位置1即可。
复位时，将state word与work word清零，程序会自动将state word中第一位点亮。
当步序大于16时，可改为DWORD或增加word的数量来增加步序。
四、Wait & Output需要先建立对应的DB块，用来存储每一步对应的跳转条件和输出对应的word代码。
再编写对应的wait程序（步序条件），编写时需将条件逻辑逆转编写（即跳转条件不满足时，对应的wait_pending为导通状态。
比如跳转条件为需要一个传感器亮，则wait条件中要写此传感器OFF的指令）每一步激活wait编码对应的步序条件，当激活的跳转条件完全满足时，wait_pending会为0，则程序会将步序自动加1，然后激活下一步wait编码对应的条件。
