第四章 模拟调制学习指导4.1.1 要点模拟调制的要点主要包括幅度调制、频率调制和相位调制的工作原理。

1. 幅度调制幅度调制是用调制信号去控制载波信号的幅度，使之随调制信号作线性变化的过程。

在时域上，已调信号的振幅随基带信号的规律成正比变化；在频谱结构上，它的频谱是基带信号频谱在频域内的简单平移。

由于这种平移是线性的，因此，振幅调制通常又被称为线性调制。

但是，这里的“线性”并不是已调信号与调制信号之间符合线性变换关系。

事实上，任何调制过程都是一种非线性的变换过程。

幅度调制包括标准调幅（简称调幅）、双边带调幅、单边带调幅和残留边带调幅。

如果调制信号m (t )的直流分量为0，则将其与一个直流量A 0相叠加后，再与载波信号相乘，就得到了调幅信号，其时域表达式为[]()()()AM 0c 0c c ()()cos cos ()cos (4 - 1)s t A m t t A t m t t ωωω=+=+ 如果调制信号m (t )的频谱为M (ω)，则调幅信号的频谱为[][]AM 0c c c c 1()π()()()() (4 - 2)2S A M M ωδωωδωωωωωω=++-+++- 调幅信号的频谱包括载波份量和上下两个边带。

上边带的频谱结构与原调制信号的频谱结构相同，下边带是上边带的镜像。

由波形可以看出，当满足条件|m (t )| A 0 (4-3)时，其包络与调制信号波形相同，因此可以用包络检波法很容易恢复出原始调制信号。

否则，出现“过调幅”现象。

这时用包络检波将发生失真，可以采用其他的解调方法，如同步检波。

调幅信号的一个重要参数是调幅度m ，其定义为[][][][]00max min 00max min()() (4 - 4)()()A m t A m t m A m t A m t +-+=+++ AM 信号带宽B AM 是基带信号最高频率分量f H 的两倍。

AM 信号可以采用相干解调方法实现解调。

第四章4-1设一条无线链路采用视距传播方式通信，其收发天线的架设高度都等于40m，若不考虑大气折射的影响，试求其最远通信距离。

解：D = J&R 花45km4-2设一条天波无线电信道，用高度等于400km的F2层反射电磁波，地球的等效半径等于（6370 x4/3）km，收发天线均架设在地面，试求其通信距离大约能达到多少千米?设地球的等效半径为r, F2层的高度为h，最大通信距离（直线距离）的一半为 d : 解: （图略）。

4-3米。

4-4dJ(r +h - J r2 -d2)2+d24式中，h = 400km，r =6374 x-km，3J r2 -d22d即为所求。

设有一平流台距离地面29km，试按上题给定的条件计算其覆盖地面的半径等于多少千解：将上式中的h=400km改为h=29km即可。

设一个接收机输入电路的等效电阻等于600 O，输入电路的带宽等于6MHz，环境温度为27 C，试求该电路产生的热噪声电压有效值。

解：V = j4kTRB = 丁4勺.38咒10"^3心00咒600咒6咒106 = 7.72AV4-5某个信息源有 A 、B 、C 和D 等四个符号组成。

设每个符号独立出现，其出现的概率分 别为1/4、1/4、3/16、5/16，经过信道传输后，每个符号正确接受的概率为1021/1024， 错为其他符号的条件概率 P(x /y j )均为1/1024，画出此信道的模型，并求出该信道的容量 C 等于多少b/符号。

解：此信源的平均信息量(熵)为33 5 5 H(x)弋 P( x i )log 2 P( X i ) -2 导瞄胡。

临胡og 2 花=1.977(b/符号)P®/" =1021/1024 (i =1,2,3,4)P(y i /X j )=1/1024 (iHj)P(X 1/V 1)「P(X 1)P SxJ2 P(X k )P(V 1/x k )kd ： (14)x(1021/1024)(1/4)x(1021/1024) +(1/4)咒(11024) +(3/16)x(1/1024) + ⑸ 16)"们024) 1021 1024=P 化仏)P(x / V )=2 X (14)天(1/1024)+ (3/16) X (1021/1024) + ⑸ 16)咒(1/1024) 30633076"x"%) "2x(1/4)x(们024) +(3/16)x(1/1024)+(5/16)x(1021/1024) 5105 5116(3/16)x(1021 1024)(5/16)咒(10211024)4 4H(x/y)=—2；P(y j)2；[P(^/y j)log2 P(X i/y j)]1 4 1 4 ---Z [P(x/y1)log2P(X i/y1)]-；送[P(X i/y2)log2 P^/y?)]4i 43 4 5 4--Z [P(X i/y3)log2 P(为/y3)] --2 [P化/y4)log2 P(^/y。

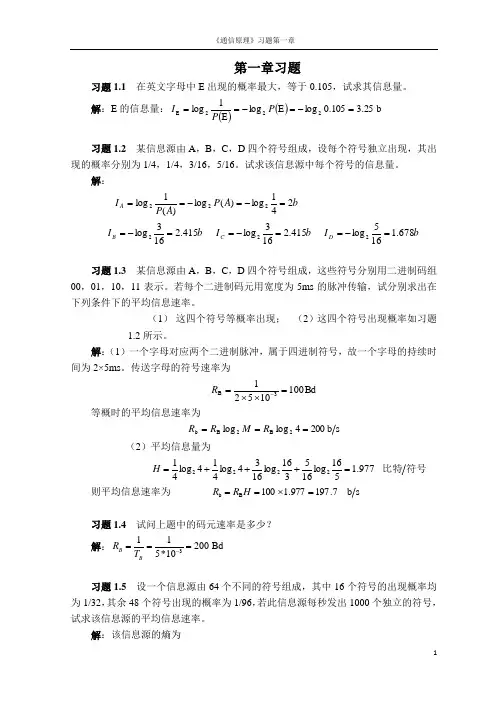

第一章习题习题1.1 在英文字母中E 出现的概率最大，等于0.105，试求其信息量。

解：E 的信息量：()()b 25.3105.0log E log E 1log 222E =-=-==P P I习题1.2 某信息源由A ，B ，C ，D 四个符号组成，设每个符号独立出现，其出现的概率分别为1/4，1/4，3/16，5/16。

试求该信息源中每个符号的信息量。

解：b A P A P I A 241log )(log )(1log 222=-=-==b I B 415.2163log 2=-= b I C 415.2163log 2=-= b I D 678.1165log 2=-=习题1.3 某信息源由A ，B ，C ，D 四个符号组成，这些符号分别用二进制码组00，01，10，11表示。

若每个二进制码元用宽度为5ms 的脉冲传输，试分别求出在下列条件下的平均信息速率。

（1） 这四个符号等概率出现； （2）这四个符号出现概率如习题1.2所示。

解：（1）一个字母对应两个二进制脉冲，属于四进制符号，故一个字母的持续时间为2×5ms 。

传送字母的符号速率为Bd 100105213B =⨯⨯=-R 等概时的平均信息速率为s b 2004log log 2B 2B b ===R M R R（2）平均信息量为比特977.1516log 165316log 1634log 414log 412222=+++=H则平均信息速率为 s b 7.197977.1100B b =⨯==H R R习题1.4 试问上题中的码元速率是多少？ 解：311200 Bd 5*10B B R T -===习题1.5 设一个信息源由64个不同的符号组成，其中16个符号的出现概率均为1/32，其余48个符号出现的概率为1/96，若此信息源每秒发出1000个独立的符号，试求该信息源的平均信息速率。

解：该信息源的熵为96log 961*4832log 321*16)(log )()(log )()(22264121+=-=-=∑∑==i i i i Mi i x P x P x P x P X H=5.79比特/符号因此，该信息源的平均信息速率 1000*5.795790 b/s b R mH === 。

《通信原理》第一章 绪 论1-1设英文字母C 出现的概率为0.023，E 出现的概率为0.105,试求C 与E 的信息量。

解：1-2 设某地方的天气预报晴占4/8，阴占2/8，小雨占1/8，大雨占1/8，试求各每个消息的信息量。

解：晴： 阴：2bit 小雨：3bit 大雨：3bit 。

1-3 设有四个信息A 、B 、C 、D 分别以概率1/4，1/8，1/8和1/2传递，每一消息的出现的是相互独立的。

试计算其平均信息量。

解：1-4 一个离散信号源每毫秒发出4种符号中的一个，各相互独立符号出现的概率分别为0.4，0.3，0.2，0.1。

求该信号源的平均信息量与信息传输速率。

解：1-5 设一信息源的输出由128个不同的符号组成，其中16个出现的概率为1/32，其余112个出现概率为1/224，信息源每秒钟发1000个符号，且每个符号彼此独立，试计算该信息源的平均信息速率。

解:1-6 设一数字传输系统传递二进制码元的速率为1200B ，试求该系统的信息传bit X p I C 44.5023.01log )(1log 22===bit I E 25.3105.01log 2==bit 148log 2=符号/75.1)21(1log 21)81(1log 81)81(1log 81)41(1log 41)(1log )()(1log )()(1log )()(1log )()(22222222bit D P D P C P C P B P B P A P A P X H =+++=+++=符号/84.12.01log 2.02.01log 2.03.01log 3.04.01log 4.0)(2222bit X H =+++=sbit R /18401084.16==-符号/405.6)224/1(1log )224/1(112)32/1(1log )32/1(16)(22bit X H =⨯+⨯=sbit R b /64051000405.6=⨯=s b N R R B b /3600312008log 1200log 22=⨯=⨯==[])ωsin ω(exp )ω(0T b t j K H d --=]0ωsin sin 10T b j e T jb ω+≈[]dt j e T a K H ω0ωcos 1)ω(-+=[][]dt j d e T b K T b t j K H ω-+≈--=)ωsin 1()ωsin ω(exp )ω(00[])()()2/()()(00d d d t T t S t T t S k t t KS t S ----+--=输速率，若该系统改为8进制码元传递，传码率仍为1200B ，此时信息传输速率又 为多少？解: R b =R B =1200b/s1-7 已知二进制数字信号的传输速率为2400b/s 。

通信原理答案4(共15页) -本页仅作为预览文档封面，使用时请删除本页-第四章 模拟调制系统已知调制信号 m(t)=cos(2000πt)+cos(4000πt)，载波为cos104πt ，进行单边带调制，试确定该单边带信号的表达试，并画出频谱图。

解：方法一：若要确定单边带信号，须先求得m(t)的希尔伯特变换 m ’（t ）=cos （2000πt-π/2）+cos （4000πt-π/2） =sin （2000πt ）+sin （4000πt ）故上边带信号为S USB (t)=1/2m(t) cos w c t -1/2m ’(t)sin w c t=1/2cos(12000πt )+1/2cos(14000πt )下边带信号为S LSB (t)=1/2m(t) cos w c t +1/2m ’(t) sin w c t=1/2cos(8000πt )+1/2cos(6000πt )其频谱如图所示。

方法二：先产生DSB 信号：s m (t)=m(t)cos w c t =···，然后经过边带滤波器，产生SSB 信号。

1. 将调幅波通过残留边带滤波器产生残留边带信号。

若次信号的传输函数H(w )如图所示。

当调制信号为m(t)=A[sin100πt +sin6000πt ]时，试确定所得残留边带信号的表达式。

解：设调幅波sm(t)=[m 0+m(t)]coswct ，m0≥|m(t)|max ，且s m (t)<=>S m (w)根据残留边带滤波器在f c处具有互补对称特性，从H(w)图上可知载频f c=10kHz，因此得载波cos20000πt。

故有sm(t)=[m0+m(t)]cos20000πt=m0cos20000πt+A[sin100πt+sin6000πt]cos20000πt=m0cos20000πt+A/2[sin(20100πt)-sin(19900πt)+sin(26000πt)-sin(14000πt)Sm(w)=πm0[σ(w+20000π)+σ(W-20000π)]+jπA/2[σ(w+20100π)-σ(w+19900π)+σ(w-19900π)+σ(w+26000π)-σ(w-26000π)-σ(w+14000π)+σ(w-14000π)残留边带信号为F(t)，且f(t)<=>F(w)，则F(w)=Sm(w)H(w)故有：F(w)=π/2m0[σ(w+20000π)+σ(w-20000π)]+jπA/2[σ(w+20100π)σ(w-20100π)σ(w+19900π)+ σ(w-19900π)+σ(w+26000π)-σ(w-26000π)f(t)=1/2m0cos20000πt+A/2[ππt+sin26000πt]2.设某信道具有均匀的双边噪声功率谱密度Pn(f)=*10-3W/Hz，在该信道中传输抑制载波的双边带信号，并设调制信号m(t)的频带限制在5kHz，而载波为100kHz，已调信号的功率为10kW.若接收机的输入信号在加至解调器之前，先经过一理想带通滤波器滤波，试问：1.）该理想带通滤波器应具有怎样的传输特性H(w)2.）解调器输入端的信噪功率比为多少3.）解调器输出端的信噪功率比为多少4.）求出解调器输出端的噪声功率谱密度，并用图型表示出来。

通信原理课后习题答案思考题1-1 什么是通信？常见的通信⽅式有哪些？1-2 通信系统是如何分类的？1-3 何谓数字通信？数字通信的优缺点是什么？1-4 试画出模拟通信系统的模型，并简要说明各部分的作⽤。

1-5 试画出数字通信系统的⼀般模型，并简要说明各部分的作⽤。

1-6 衡量通信系统的主要性能指标是什么？对于数字通信具体⽤什么来表述？1-7 何谓码元速率?何谓信息速率?它们之间的关系如何?习题1-1 设英⽂字母E出现的概率=0.105，X出现的概率为＝0.002，试求E和X的信息量各为多少？1-2 某信源的符号集由A、B、C、D、E、F组成，设每个符号独⽴出现，其概率分别为1/4、1/4、1/16、1/8、1/16、1/4，试求该信息源输出符号的平均信息量。

1-3 设⼀数字传输系统传送⼆进制信号，码元速率RB2=2400B，试求该系统的信息速率Rb2=？若该系统改为传送16进制信号，码元速率不变，则此时的系统信息速率为多少？1-4 已知某数字传输系统传送⼋进制信号，信息速率为3600b/s，试问码元速率应为多少？1-5 已知⼆进制信号的传输速率为4800b/s，试问变换成四进制和⼋进制数字信号时的传输速率各为多少（码元速率不变）？1-6 已知某系统的码元速率为3600kB，接收端在l⼩时内共收到1296个错误码元，试求系统的误码率=？1-7 已知某四进制数字信号传输系统的信息速率为2400b/s，接收端在0.5⼩时内共收到216个错误码元，试计算该系统=？l-8 在强⼲扰环境下，某电台在5分钟内共接收到正确信息量为355Mb，假定系统信息速率为1200kb/s。

（l）试问系统误信率=？（2）若具体指出系统所传数字信号为四进制信号，值是否改变？为什么？（3）若假定信号为四进制信号，系统传输速率为1200kB，则＝？习题答案第⼀章习题答案1-1 解：1-2 解：1-3 解：1-4 解：1-5 解：1-6 解：1-7 解：1-8 解：思考题2-1 什么是狭义信道？什么是⼴义信道？（答案）2-2 在⼴义信道中，什么是调制信道？什么是编码信道？2-3 试画出调制信道模型和⼆进制⽆记忆编码信道模型。

++++++++++++++++++++++++++第一章习题答案1-1解：1-2解：1-3解：1-4 解：1-5 解：1-6 解：1-7 解：1-8 解：第二章习题答案2-1 解：群延迟特性曲线略2-2 解：2-3 解：2-4 解：二径传播时选择性衰落特性图略。

2-5 解：2-6 解：2-7 解：2-8 解：第三章习题答案3-4 解：3-5 解：3-6 解：3-7 解：3-8 解：3-9 解：3-10 解：3-11 解：第四章习题答案4-2 解：4-3 解：4-4 解：4-6 解：4-8 解：4-9 解：4-10 解：4-11 解：4-12 解：4-13 解：4-15 解：4-16 解：4-17 解：第五章习题答案5-1 解：，，，（1）波形（2）5-2 解：，，（1）（2）相干接收时5-3 解：，，（1）相干解调时（2）非相干解调时5-4 解：，，，（1）最佳门限：而：所以：（2）包检：5-5 解：系统，，5-6 解：（1）信号与信号的区别与联系：一路可视为两路（2）解调系统与解调系统的区别与联系：一路信号的解调，可利用分路为两路信号，而后可采用解调信号的相干或包检法解调，再进行比较判决。

前提：信号可分路为两路信号谱不重叠。

5-7 解：系统，，，（1）（2）5-8 解：系统，，，，（1）（2）所以，相干解调时：非相干解调时：5-9 解：5-10 解：（1）信号时1 0 0 1 0（2）1 0 1 0 0，5-12 解：时：相干解调码变换：差分相干解调：，，（1）：a：相干解调时解得：b：非相干解调时解得：（2）：（同上）a：相干解调时，b：非相干解调时，（3）相干解调时即在保证同等误码率条件下，所需输入信号功率为时得1/4，即（4）a：差分相干解调时即在保证同等误码率条件下，所需输入信号功率为时得1/4，即b：相干解调的码变换后解得：5-16 解：（A方式）0 1 1 0 0 1 1 1 0 1 0 0 ，5-17 解：（1）时所以（2）时所以5-18 解：5-19 解：，：：一个码元持续时间，含：个周波个周波。

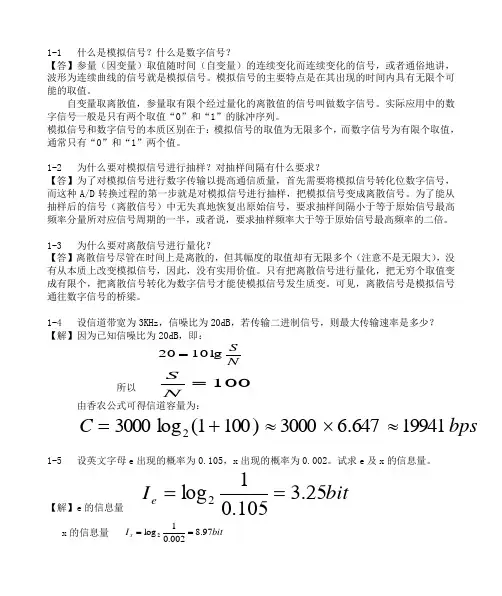

1-1 什么是模拟信号？什么是数字信号？【答】参量（因变量）取值随时间（自变量）的连续变化而连续变化的信号，或者通俗地讲，波形为连续曲线的信号就是模拟信号。

模拟信号的主要特点是在其出现的时间内具有无限个可能的取值。

自变量取离散值，参量取有限个经过量化的离散值的信号叫做数字信号。

实际应用中的数字信号一般是只有两个取值“0”和“1”的脉冲序列。

模拟信号和数字信号的本质区别在于：模拟信号的取值为无限多个，而数字信号为有限个取值，通常只有“0”和“1”两个值。

1-2 为什么要对模拟信号进行抽样？对抽样间隔有什么要求？【答】为了对模拟信号进行数字传输以提高通信质量，首先需要将模拟信号转化位数字信号，而这种A/D 转换过程的第一步就是对模拟信号进行抽样，把模拟信号变成离散信号。

为了能从抽样后的信号（离散信号）中无失真地恢复出原始信号，要求抽样间隔小于等于原始信号最高频率分量所对应信号周期的一半，或者说，要求抽样频率大于等于原始信号最高频率的二倍。

1-3 为什么要对离散信号进行量化？【答】离散信号尽管在时间上是离散的，但其幅度的取值却有无限多个（注意不是无限大），没有从本质上改变模拟信号，因此，没有实用价值。

只有把离散信号进行量化，把无穷个取值变成有限个，把离散信号转化为数字信号才能使模拟信号发生质变。

可见，离散信号是模拟信号通往数字信号的桥梁。

1-4 设信道带宽为3KHz ，信噪比为20dB ，若传输二进制信号，则最大传输速率是多少？ 【解】因为已知信噪比为20dB ，即：NSlg 1020=所以100=NS由香农公式可得信道容量为：bps C 19941647.63000)1001(log 30002≈⨯≈+=1-5设英文字母e 出现的概率为0.105，x 出现的概率为0.002。

试求e 及x 的信息量。

【解】e 的信息量 bitI e 25.3105.01log 2== x 的信息量 bit I x 97.8002.01log 2==1-6 某信息源的符号集由A ，B ，C ，D 和E 组成，设每一符号独立出现，其出现概率分别为1/4，1/8，1/8，3/16和5/16。

通信原理部分答案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】第一章绪论何谓数字通信，数字通信有哪些优缺点传输数字信号的通信系统统称为数字通信系统；优缺点：1.抗干扰能力强；2.传输差错可以控制；3.便于加密处理，信息传输的安全性和保密性越来越重要，数字通信的加密处理比模拟通信容易的多，以话音信号为例，经过数字变换后的信号可用简单的数字逻辑运算进行加密，解密处理；4.便于存储、处理和交换；数字通信的信号形式和计算机所用的信号一致，都是二进制代码，因此便于与计算机联网，也便于用计算机对数字信号进行存储，处理和交换，可使通信网的管理，维护实现自动化，智能化；5.设备便于集成化、微机化。

数字通信采用时分多路复用，不需要体积较大的滤波器。

设备中大部分电路是数字电路，可用大规模和超大规模集成电路实现，因此体积小，功耗低；6.便于构成综合数字网和综合业务数字网。

采用数字传输方式，可以通过程控数字交换设备进行数字交换，以实现传输和交换的综合。

另外，电话业务和各种非话务业务都可以实现数字化，构成综合业务数字网；缺点：占用信道频带较宽。

一路模拟电话的频带为4KHZ带宽，一路数字电话约占64KHZ。

数字通信系统的一般模型中的各组成部分的主要功能是什么数字通行系统的模型见图1-4所示。

其中信源编码与译码功能是提高信息传输的有效性和进行模数转换；信道编码和译码功能是增强数字信号的抗干扰能力；加密与解密的功能是保证传输信息的安全；数字调制和解调功能是把数字基带信号搬移到高频处以便在信道中传输；同步的功能是在首发双方时间上保持一致，保证数字通信系统的有序，准确和可靠的工作。

1-10通信系统的主要性能指标是有哪些？通信系统的主要性能指标涉及有效性、可靠性、适应性、经济性、标准性、可维护性等。

其中有效性和可靠性是主要性能指标，在模拟通信系统有效性可用有效传输频带来度量，同样的消息用不同的调制方式，则需要不同的频带宽度，数字通信系统的有效性可用传输速率和频带利用率来衡量。
