中考物理知识点专题总结—电流和电路（考前必看）一、思维导图二、知识点总结知识点一：两种电荷1．物体带电：摩擦过的物体有吸引轻小物体的性质，我们就说物体带电。
带电物体（带电体）的基本性质：吸引轻小物体（轻小物体指：碎纸屑、头发、通草球、灰尘、轻质球等）。
2．使物体带电的方法①摩擦起电：用摩擦的方法使物体带电叫摩擦起电。
原因：不同物质原子核束缚电子的本领不同。
实质：电荷从一个物体转移到另一个物体使正负电荷分开；能的转化：机械能→电能。
②接触带电：物体和带电体接触后带了电。
如带电体与验电器金属球接触使之带电。
③感应带电：由于带电体的作用，使带电体附近的物体带电。
3．两种电荷：（1）正电荷：用丝绸摩擦过的玻璃棒所带的电；实质：物质中的原子失去了电子。
（2）负电荷：用毛皮摩擦过的橡胶棒所带的电；实质：物质中的原子得到了多余的电子。
4．电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引。
5．验电器：（1）构造：金属球、金属杆、金属箔。
如图所示。
（2）作用：检验物体是否带电和物体带电多少（带电多，金属箔张开角度大）。
（3）原理：同种电荷相互排斥。
6．电荷量：电荷的多少叫电荷量，简称电量；在国际单位制中，电量单位是库仑，简称为库，符号是C。
元电荷（e）：在各种带电微粒中，电子电量的大小是最小的，人们把最小电荷叫做元电荷；元电荷也是物理学的基本常数之一，常用符号e表示。
基本电荷e＝1.6021892×10-19库仑，是一个电子或一个质子所带的电荷量，任何带电体所带电荷都是e的整数倍。
7．中和：放在一起的等量异种电荷完全抵消的现象。
扩展：①如果物体所带正、负电量不等，也会发生中和现象。
这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。
②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。
【要点诠释】（1）带电体能够吸引轻小物体，这个吸引是相互的，轻小物体也会吸引带电体。
九年级上册物理电流和电路（提升篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝.保险丝安装在玻璃管中，称为保险管.实验室有熔断电流分别为1A和2A的两种保险管，保险管上印刷的文字已经模糊不清，但小星知道：熔断电流较大的保险丝，其电阻较小，因此，小星设计了如图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管.（1）根据图甲电路图，在图乙的实物图中，用笔代善导线把电路连接完整。
（________）（2）开关闭合前，滑动变阻器的滑片应该移至最_______（选填“左”或“右”端）。
（3）在图甲中，若电压表V2的读数为2.1V，电压表V1读数如图丙所示，则保险管B两端的电压为_______V.（4）保险管A的熔断电流为_______A（5）将这两个保险管并联接入某一电路中，当电路中的电流达到_______A时，保险管将熔断.【答案】左 1.5 2 2.8A【解析】【详解】（1）根据图甲电路图可知，电压表V1测保险管A的电压，电压表V2测两保险管总电压。
再由第（3）小题中“电压表V2的读数为2.1V”可知，两电压表都接小量程。
连接电压表V1“-”接线柱到保险管A左端接线柱、“3”接线柱到保险管A右端接线柱；再连接电压表V2“-”接线柱到保险管B左端接线柱、“3”接线柱到滑动变阻器右下端（或保险管A右端）接线柱。
如图：（2）为保护电路，开关闭合前，滑动变阻器的滑片应该移至阻值最大端。
因滑动变阻器接右下端接线柱，所以滑片移至最左端阻值最大。
（3）电压表V 1测保险管A 的电压，其分度值为0.1V ，则U A =0.6V 。
电压表V 2测两保险管总电压，即U A+B =2.1V 。
则保险管B 两端的电压为U B =U A+B -U A =2.1V-0.6V=1.5V 。
（4）因U A =0.6V 、U B = 1.5V ，即U A <U B ，由串联电路分压规律可知R A <R B ，保险管B 的电阻大，熔断电流小，为1A ；保险管A 的电阻小，熔断电流大，为2A 。

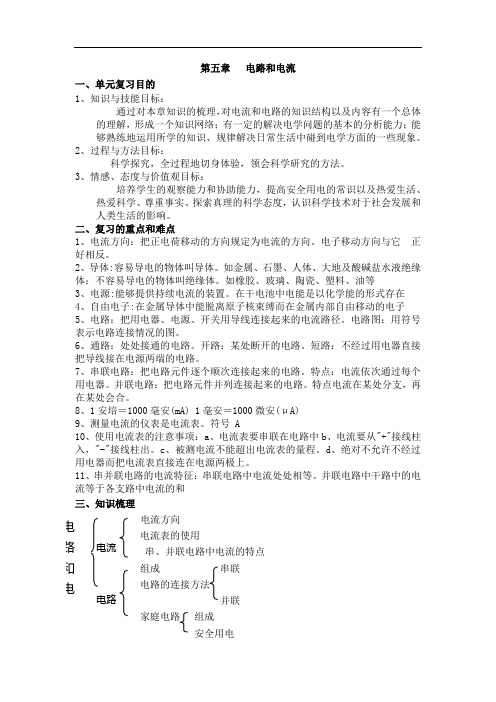

第五章电路和电流一、单元复习目的1、知识与技能目标：通过对本章知识的梳理，对电流和电路的知识结构以及内容有一个总体的理解，形成一个知识网络；有一定的解决电学问题的基本的分析能力；能够熟练地运用所学的知识、规律解决日常生活中碰到电学方面的一些现象。
2、过程与方法目标：科学探究，全过程地切身体验，领会科学研究的方法。
3、情感、态度与价值观目标：培养学生的观察能力和协助能力，提高安全用电的常识以及热爱生活、热爱科学、尊重事实、探索真理的科学态度，认识科学技术对于社会发展和人类生活的影响。
二、复习的重点和难点1、电流方向：把正电荷移动的方向规定为电流的方向。
电子移动方向与它正好相反。
2、导体:容易导电的物体叫导体。
如金属、石墨、人体、大地及酸碱盐水液绝缘体：不容易导电的物体叫绝缘体。
如橡胶、玻璃、陶瓷、塑料、油等3、电源:能够提供持续电流的装置。
在干电池中电能是以化学能的形式存在4、自由电子:在金属导体中能脱离原子核束缚而在金属内部自由移动的电子5、电路：把用电器、电源、开关用导线连接起来的电流路径。
电路图：用符号表示电路连接情况的图。
6、通路：处处接通的电路。
开路：某处断开的电路。
短路：不经过用电器直接把导线接在电源两端的电路。
7、串联电路：把电路元件逐个顺次连接起来的电路。
特点：电流依次通过每个用电器。
并联电路：把电路元件并列连接起来的电路。
特点电流在某处分支，再在某处会合。
8、1安培＝1000毫安(mA) 1毫安＝1000微安(μA)9、测量电流的仪表是电流表。
符号 A10、使用电流表的注意事项：a、电流表要串联在电路中b、电流要从"+"接线柱入，"-"接线柱出。
c、被测电流不能超出电流表的量程。
d、绝对不允许不经过用电器而把电流表直接连在电源两极上。
11、串并联电路的电流特征：串联电路中电流处处相等。
并联电路中干路中的电流等于各支路中电流的和三、知识梳理电流方向电流表的使用串、并联电路中电流的特点组成串联电路的连接方法并联家庭电路组成安全用电五、教学课时：四课时第一课时一、复习引入1、维持电路中有持续电流存在的条件是什么?2、电源在电路中的作用是什么?3、实验：在磁性黑板上连接如图1-1所示电路，合上开关，小灯泡发光。
中考物理总复习《电流和电路计算题》专项练习题-附答案学校:___________班级：___________姓名：___________考号：___________1．在如图所示的电路中，L1和L2是两个不同规格的灯泡。
问：（1）只闭合S1时，若电流表A的示数为0.3 A，则通过L₁和L₂的电流分别是多少？（2）只闭合S2时，若电流表A的示数为0.2 A，则通过L1和L₂的电流分别是多少？（3）只闭合S1和S3时，若电流表A的示数为0.46 A，通过L₁的电流为0.28 A，则通过L2的电流是多少？2．如图所示电路，电源电压保持不变。
当开关S2，S3闭合，S1断开时，电压表示数为12V。
（1）当开关S1，S3断开，S2闭合时，电压表示数为7.2V，则电阻1R两端的电压时多少伏？( )（2）当开关S1，S3闭合，S2断开时，电流表A和A1的示数分别是2.0A和1.2A，则通过电阻2R的电流是多少安？( )（3）若同时闭合开关S1、S2、S3，电路将会出现故障。
3．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，1R的电阻是20 。
求（1）电源电压是多少？（2）两电阻两端的电压分别是多少？（3）电路中的电流是多少？（4）电阻R2的阻值是多少？4．如图所示的电路中，电源电压保持不变，当S断开时，电流表的示数为2A，这时电阻R1两端的电压是6V，当S闭合后，电流表的示数为3A，问：（1）当开关S闭合后，通过电阻R2的电流是多少？（2）电阻R1、R2的阻值是多少？5．如图所示的电路中，电源电压为9V，闭合开关S后，观察到电流表A1的示数是0.5A；电流表A的示数为1.5A。
求：（1）L2中的电流是多少？（2）灯泡L2两端的电压为多少？（3）断开开关S后，电流表A1的示数是多少?6．如图所示，电源电压不变，R2的电阻为20Ω，闭合开关后，电压表的示数为2V，电流表的示数为0.2A。
求：（1）电阻R1的电流；（2）R1的电阻；（3）电源电压。
2019年中考物理第一轮复习讲义-—第5章电流和电路【中考透视】近年来，各地中考题中有关电流表的使用方法及电路的识别、电路故障分析的考点较多，本章是电学的基础，在中考题中常与后面的欧姆定律及电功率结合起来考查．主要围绕两种电荷的概念及相互作用、摩擦起电的原因、导体和绝缘体的辨别、电流的形成、电流的方向的规定以及串并联电路的识别、电流表的使用、串并联电路的电流规律等进行一是考查学生的应用技能,如串、并联电路的识别,电流表的使用，电路图的画法等．二是对探究式实验的考查,如串、并联电路的电流规律．题型以填空题、选择题、作图题和实验题为主．试题难度以中档为主．在每年的中考试题中，本章内容约占总分的2％~4%．三是在各地中考试题中，把电路的判定、串联与并联等知识点与生活联系起来．【知识络图示】【名师解读】一、知识性专题专题1 电荷及其相互作用规律例1 用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体,结果甲被排斥，乙被吸引,由此我们可以判定（）A．甲带正电，乙带负电 B．甲带负电，乙带正电C.甲带负电，乙不带电或带正电 D．甲带正电，乙不带电或带负电┃分析┃用丝绸摩擦过的玻璃棒带正电，靠近甲时,甲被排斥，说明甲带正电，靠近乙时,乙被吸引，则乙的带电情况有两种:带负电或者不带电．故正确答案为D．例2 电视机的荧光屏表面经常有很多灰尘，这主要是因为 ( )A。
荧光屏具有吸附灰尘的能力B．房间内灰尘的自然堆积C。
电视机工作时，荧光屏表面温度较高D．电视机工作时,荧光屏表面有静电┃分析┃电视机工作时,荧光屏表面有静电，而带电体能吸引轻小物体，所以电视机的荧光屏表面经常有很多灰尘．故正确答案为D．【解题策略】带电体具有吸引轻小物体的性质．专题2 电流表的正确使用例3 如图5－123所示的电路中，用电流表测通过L2的电流,其中正确的电路是( ）┃分析┃要测通过L2的电流，电流表应与L2串联,且注意电流要“+”入“-”出．故正确答案为A。
九年级物理上册电流和电路（提升篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。
(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运动”）；(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；(3)通过L1、L2的电流分别是______A、______A。
【答案】向左调零螺丝 0.76 0.24【解析】【分析】【详解】(1)[1]在连接两电流表的导线中，电流方向是由左往右的，而导线中实际上定向移动的是自由电子，所以其方向是由右向左的。
(2)[2]使用电流表前，若其指针偏向0刻度线的左侧，应调节表盘下面的调零螺丝，使指针归零。
(3)[3][4]由电路图知，电路中灯L1、L2并联，电流表A1测干路的电流，A2测灯L2这一支路的电流，即图乙是A1的示数，图丙是A2的示数，所以电路总电流I=1A，通过灯L2的电流I2=0.24A，据并联电路的电流特点得，通过灯L1的电流I1=I-I2=1A-0.24A=0.76A2．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。
测量过程中，电流表出现图3中的实验现象说明_________；(2)该同学表格设计中存在的不足之处是∶_____________；(3)表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法______（选填“一”或“二”）进行的，可以得出结论∶并联电路干路中的电流等于_______________；(4)根据上述结论，应用到如图4中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为__________A。
中考复习：电流和电路（提高）【考纲要求】1.知道什么是元电荷，知道摩擦起电的实质和电荷间的相互作用；2.认识电路的组成、各部分的作用及常见的电路元件符号；3.知道通路、断路、短路，及短路的危害；4.了解串并联电路的特点，能根据要求连接、设计简单的串联和并联电路。
5.知道电流形成及方向；6.会使用电流表；7.知道串、并联电路中电流的关系。
【知识网络】【考点梳理】考点一、电荷1、摩擦起电:用摩擦的方法使物体带电的方法叫摩擦起电。
2、两种电荷：自然界只有两种电荷，被丝绸摩擦过的玻璃棒带的电荷叫做正电荷；被毛皮摩擦过的橡胶棒带的电荷叫做负电荷。
3、电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。
4、电荷量：电荷的多少叫电荷量，简称电荷。
电荷的单位是库仑，简称库（符号是C）。
5、导体和绝缘体：善于导电的物体叫导体，不善于导电的物体叫绝缘体。
要点诠释：1、摩擦起电的实质，由于不同物体的原子核对于核外电子的束缚能力不同，在相互摩擦中，束缚能力弱的物体失去电子，束缚能力强的物体得到电子。
摩擦起电的过程是电荷的转移过程，而非创造了电荷。
摩擦起电使物体带上等量异种电荷。
2、中和：放在一起的等量异种电荷完全抵消的现象，叫做中和。
3、元电荷：一个电子所带的电量为1.6×10-19库仑，作为元电荷。
考点二、电路1、电路的构成：电源、用电器、开关、导线。
2、电路的三种状态：（1）通路：接通的电路；（2）断路（开路）：断开的电路；（3）短路：电源两端或用电器两端直接用导线连接。
3、电路的两种连接方式（1）串联电路：把电路元件逐个顺次连接起来的电路。
（2）并联电路：把电路元件并列连接起来的电路。
4、电路图：用统一规定的符号表示电路连接情况的图的叫电路图。
要点诠释：1、串并联电路的异同：2（1）应完整地反映电路的组成，即要把电源、用电器、导线和开关都画在电路之中，不能遗漏某一种电路元件，要特别注意电源的极性及导线交叉时是否相连。
中考物理易错考点专项解析—电流和电路易错分析陷阱一：摩擦起电的本质理解易错？摩擦起电的实质是电子的转移，获得电子的带负电，失去电子的带正电。
陷阱二：小球所带电性的判断易错？根据电荷间的相互作用规律判断物体所带电荷的种类时，若果相互排斥，一定带同种电荷。
但是相互吸引，可能带异种电荷，还可能一个带电，一个不带电。
区分的时候先确定物体是否是带电体，再判断相互作用情况。
陷阱三：电路连接方式判断易错。
1.判断电路的连接方式的方法是：从电源的一端出发，观察电流有几条路径，若只有一条，则是串联，否则是并联。
2.只有当两个或两个以上的用电器两端都直接接在电源的两端（中间有开关和电流表的不影响），才是并联，否则是混联。
错题纠正【例题1】摩擦起电现象中，在物体间转移的粒子是（）A．原子B．电子C．中子D．质子【解析】摩擦起电的实质是两个物体在摩擦过程中，电于发生了转移，得到电子的带负电，失去电子的带正电。
【答案】B【例题2】有甲、乙、两三个轻质小球，甲球带正电。
将甲与乙、丙靠近时，他们相互作用的情况如图所示。
则下列判断正确的是（）A．乙球可能带负电，丙球一定带正电B．乙球一定不带电，两球可能带负电C．乙球一定带负电，丙球可能带正电D．乙球可能不带电，丙球一定带负电【解析】甲球带正电，由图可知：甲乙相互吸引，所以乙球可能带负电，或者不带电。
甲丙相互排斥，所以丙一定带正电荷。
A正确。
【答案】A【例题3】喜欢观察的小明发现，教室的投影仪内有一个降温风扇和一个投影灯泡，当闭合投影仪的电源开关S1时，只有风扇工作，再闭合S2时，灯泡和风扇同时工作。
当只闭合S2时，风扇和灯泡都不工作，以下电路设计符合要求的是（）A．B．C．D．【解析】由题意知，电动机可以独立工作；闭合开关S1，只有风扇工作，再闭合开关S2，灯泡和风扇同时工作，说明开关S1在干路上，开关S2只控制灯泡，则S2和灯泡应串联在同一支路上，且电动机和灯泡应并联，题目中符合要求的只有D。

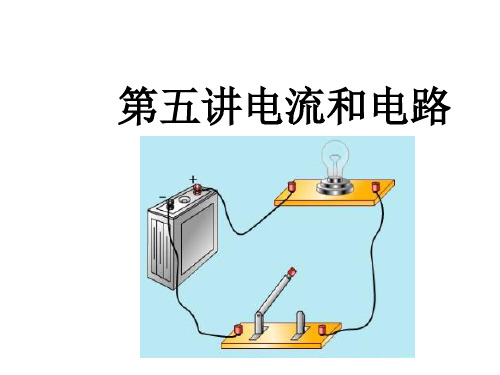

中考物理总复习考点分析提高训练-第五讲-电流和电路初中物理总复习——第五讲：电流和电路一、知识网络二、复习要点1．自然界中只有种电荷．人们把绸子摩擦过的玻璃棒上带的电荷叫做电荷，毛皮摩擦过的橡胶棒上带的叫做电荷．同种电荷互相，异种电荷互相。
2．验电器是用来检验物体是否的仪器。
当用带电体接触验电器的金属球时，金属箔因张开。
3．一个完整的电路，由、用电器、和导线四个要素组成．其中提供电能的是，消耗电能的是。
4．形成电流，电路中能产生持续电流的条件是：电路中要有，同时电路必须是的。
5．科学上规定，把规定为电流的方向。
按这个规定，在电源外部，电流的方向是从电源的流。
6．易于导电的物体叫做。
金属导电时靠的是自由移动的。
干木条、橡胶等都是的物体，叫做绝缘体。
7．用表示电路连接的图，叫做电路。
8．把电路元件首尾依次相连，组成电路。
把电路元件并列连接起来，组成电路。
识别电路的串、并联方法：。
9．是表示电流强弱的物理量，用字母表示，电流的单位是。
10．在实验室中，用来测量电路中的电流，该仪表用符号表示。
使用电流表要注意：(1)电流只能从电流表的接线柱流人，从接线柱流出；(2)电流表只能联在电路中；(3)被测电流 (选填“能”或“不能”)超过电流表的量程；(4)读数时，应该认清所用量程及其对应的值；(5)绝对不允许不经过用电器而把电流表直接接在上。
11．并联电路干路中的电流各支路电流之和；串联电路中各处电流。
12．家庭电路主要由进户线、、总开关、、开关、插座、用电器等部分组成。
13．家庭电路中的两条电线，一条叫线，另一条叫线．。
通常用试电笔来别火线和零线，使用试电笔时手必须接触笔尾的，测试时，如果试电笔的氖管发光，那么试电笔笔尖接触的是线。
14．在家庭电路中，保险丝的作用是。
15．三孔插座的一个孔接线，另一个孔接火线，中间那个孔接。
有金属外壳的用电器一定要。
16．家庭电路发生触电事故都是由于人体直接或间接跟连通造成的。
触电方式有两种：①单线触电，即是站在地上的人接触到；②双线触电，即站在绝缘体上的人的两部分(如左手和右手)同时分别接触和。
三、考点分析考查重点和热点：(1)两种电荷及电荷间的相互作用。
(2)串、并联电路的连接、识别和作电路图。
(3)电流及其测量，正确使用电流表。
(4)探究串、并联电路中电流规律，以及这些规律的应用。
(5)家庭电路的组成，安全用电常识。
四、经典题解【例1】下列说法中，正确的是( )。
A．用绸子摩擦过的玻璃棒带负电B．在金属导体中自由电子定向移动的方向与电流方向相反C．带负电的橡胶棒靠近通草球时，能将其吸引来，则这通草球一定带正电D．接有电源的电路中一定有电流流过解析：本题主要考查电荷的概念、两种电荷问的相互作用和电流的方向，以及电路中有持续电流的条件等。
大家知道，与绸子摩擦过的玻璃棒带正电，故选项A 是错误的。
根据电流方向的规定，可知选项B是正确的。
两物体靠近时相互吸引，存存两种可能：(1)两物体分别带异种电荷；(2)两物体一个带电，另一个不带电。
只有在两物体相斥时，两物体同时带电，且带同种电荷。
所以选项C是错误的。
电路中具有持续电流的条件是，电路中要有电源且电路必须是闭合的，所以选项D也是错误的。
故本题答案为选项B。
启迪：本题是知识性较强的选择题，解题时必须用相关知识与选项一一对照，“去伪存真”，把正确选项选为答案。
【例2】如图5—1所示，(1)如果只闭合开关S1、S2时，灯泡L1、L2是怎样连接的?(2)如果只闭合S3，L1、L2又是怎样连接的? (3)如果只闭合S2、S3，L2还会亮吗?解析：此题考查识别电路的能力。
解这类题一般用电流法：从电源正极出发，沿接线寻找电路的通路，回到电源负极。
(1)当闭合开关S1、S&lv;SUB>2时，电流从电源正极出发，首先到达B点分成两条支路，一条支路电流经S1、L2到C点，另一条支路经L1到C点。
两股电流从B点分开到C点汇合，最后合在一起经S2流至A 点，回到电源负极，所以这两条支路中的L1和L2是并联。
(2)当只闭合开关S3时，电流从电源正极出发至B 点，流经L1、L2和S3后，从A 点回到电源负极，流经两灯泡的是同一股电流，所示L1、L2是串联。
(3)当S2、S3同时闭合时，情况发生了变化，电流从B点经L1可以通过S2直接到A 点，回到电源负极，不必再经L2和S3，也就是说S2闭合以后，L2被短路了,短路时L2上无电流流过，所以L2不会亮。
启迪：(1)识别电路串联还是并联的方法很多，本例解用电流法，这是常用的方法。
(2)分析电路应考虑电路的三种状态，注意短路问题。
【例3】如图5—2所示电路，判断此电路是串联电路还是并联电路。
解析：本题主要考查识别电路的能力。
在识别不规范电路时，可用“‘节点法”。
节点法：识别电路的过程中，不论导线有多长，只要其间没有电源、用电器的导线两端点均可以看成同一个点，从而找出各用电器两端的公共点，以识别电路连接方式。
运用“节点法”可知，A、B、C其实是同一点，这点接在电源负极上，D、E、F其实也是同一点，这点通过开关S接在电源正极上，也就是灯L1、L2、L3连接在公共点A、F之间，这三盏灯是并联的。
等效变换后的电路如图5— 3所示。
可见，此电路是并联电路。
启迪：节点法是识别电路的串、并联连接的又一种方法，简捷是这种方法显著优越的地方。
【例4】根据图5—4所示的电路图将图5— 5中的实物连接起来。
解析：本题考查根据电路图连接实物电路的能力。
解题应先看清电路，识别电路的连接方式，然后将元件符号与实物对应起来，再把实物作正确的连接。
其连接方法：一般从电源的正极出发，沿着电流方向和通路，把元件一个个连起来，最后连到电源的负极。
在具体连接顺序上，按电源正极→→开关 S→电源负极。
据此把元件实物逐个依次连接起来，如图5— 6所示。
启迪：连接实物电路应注意：(1)方法是：电源正极→用电器、开关→电源负极，(2)连接顺序，可“先干(路)后支(路)”或“先支后干”。
(3)检查正确无误后，才闭合开关。
五、能力训练【基础训练】1．(山西省)甲、乙、丙三个轻质小球，任意两个靠近均相互吸引，已知甲带正电，则乙球不可能；若丙球能吸引不带电的轻小物体，则乙球一定 (选填“带正电”、“带负电”或“不带电”)2．雷电电流可达2×105A＝mA＝μA。
3．（武汉市0）小刚拆开了家庭电路中常用的白帜灯和灯头，如图5－7所示，则以下灯泡和灯头上的各部件中全部属于绝缘体的是（）。
4．（柳州、北海市）小芳根据图5－8甲电路画出了图5－8乙所示的四个对应电路图，其中正确的是（）。
5．（陕西省）图5－9是在一次实验时电流表的示数，由图可知，I＝ A。
6．在实验中，若没有办法估算电路中的电流时，要选用电路中的一个线头迅速试触电流表对应量程的接线柱，若发现指针偏转不大，则应选用较 (选填“大”或“小”)的量程。
7．(广东省)按照图5—10甲所示的电路图，用笔画线代替导线，把 5--lO乙中的实物连接起来。
8．(沈阳市)关于生活中的一些电路连接，下列判断不正确的是( )。
A．道路旁的一排排路灯，晚上同时亮，早晨同时灭，因此它们是并联的B．家庭电路中，电视机与照明灯的工作互不影响，因此它们是并联的C．由于某灯短路使保险丝熔断时，其他用电器都不工作。
因此保险丝是安在干路上的。
D．楼道的声控灯只有在天暗且有声音时才能亮，因此声控、光控开关及灯是串联的。
【提高训练】9．(扬州市)如图5－11所示电路，下列说法正确的是( )。
A．L1、L2串联B．开关S只控制L2C.电流表测干路中电流D．电流表测L1的电流10．(吉林省)如图15— 12所示，存桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到。
某同学试了一下，闭合开关时，两灯泡均亮；断开开关时，两灯泡均熄灭，这两个小灯泡究竟是串联连接，还是并联连接，请你写出判断方法。
11．如图5—13所示的电路，通电后，电流表A1、A2、A3的示数分别为I1、I2、I3，则下面各关系式中正确的是( )。
l2．请你设计用一只开关同时控制两只灯泡的电路图。
(画在图5—14方框内)13．(金华市)五颜六色的一串小彩灯的灯泡往往有四五十只，这么多的小彩灯是如何连接的呢?小明同学从市场上买了一串小彩灯，按下列步骤进行实验探究：(1)把所买的这串小彩灯接人电路。
闭合开关后发现所有的小彩灯均发光。
取下任意一盏小彩灯，闭合开关后发现全部小彩灯均不发光。
根据上述实验现象可知，每盏小彩灯间是以方式连接的。
(2)用电流表测量出这串小彩灯全部发光时通过每盏小彩灯的电流，每盏小彩灯的电流大小有何父系？。
14．(镇江市)如 5— 1 5所示，若开关S闭合后，灯L1、L2均不亮，小华利用一根导线去查电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮．由此可以判断( )。
A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路六、课本拓展题1．如 5－16所示，甲、乙两人都站在干燥的木凳上，丙站在地上并与乙手拉手。
上下两条裸露导线分别是照明电路的火线和零线，那么一定会触电的是( )。
A．甲、丙B．乙、丙C．甲D．甲、乙、丙说明：本题是课本触电方式的综合变化。
根据触电含义可判断。
2．(广东省)图 5－7所示是常用手电筒的剖面图，请观察它的结构。
画出与其相对应的电路图。
说明：本题是课本练习提高性的重现。
看清实物连接图，就不难画出其电路图。
参考答案与提示。
