2017年-全国中考物理真题汇编----电流和电路-(精校版)

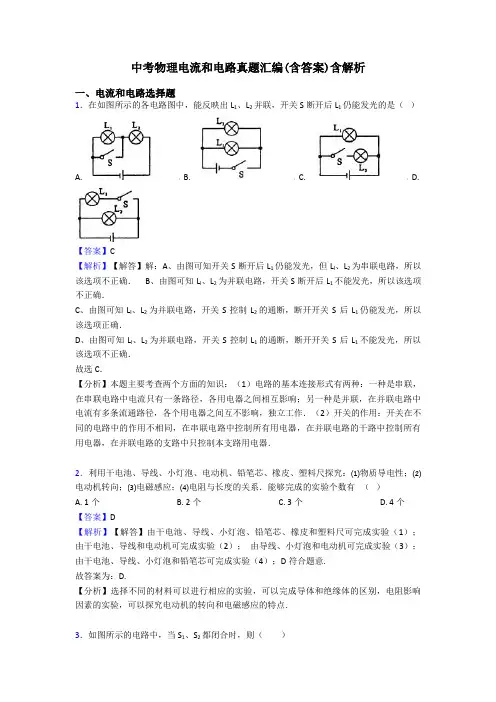

中考物理电流和电路真题汇编(含答案)含解析一、电流和电路选择题1．在如图所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是（）A. B. C. D.【答案】C【解析】【解答】解：A、由图可知开关S断开后L1仍能发光，但L l、L2为串联电路，所以该选项不正确．B、由图可知L l、L2为并联电路，开关S断开后L1不能发光，所以该选项不正确．C、由图可知L l、L2为并联电路，开关S控制L2的通断，断开开关S后L1仍能发光，所以该选项正确．D、由图可知L l、L2为并联电路，开关S控制L1的通断，断开开关S后L1不能发光，所以该选项不正确．故选C．【分析】本题主要考查两个方面的知识：（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．（2）开关的作用：开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.3．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.4．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C5．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。

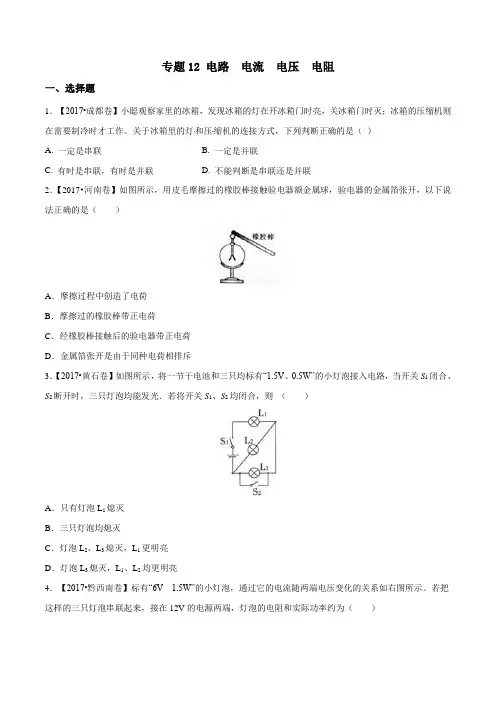

专题12 电路电流电压电阻一、选择题1．【2017•成都卷】小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作。

关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（）A. 一定是串联B. 一定是并联C. 有时是串联，有时是并联D. 不能判断是串联还是并联2．【2017•河南卷】如图所示，用皮毛摩擦过的橡胶棒接触验电器额金属球，验电器的金属箔张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．摩擦过的橡胶棒带正电荷C．经橡胶棒接触后的验电器带正电荷D．金属箔张开是由于同种电荷相排斥3．【2017•黄石卷】如图所示，将一节干电池和三只均标有“1.5V、0.5W”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光．若将开关S1、S2均闭合，则（）A．只有灯泡L1熄灭B．三只灯泡均熄灭C．灯泡L2、L3熄灭，L1更明亮D．灯泡L3熄灭，L1、L2均更明亮4．【2017•黔西南卷】标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如右图所示。

若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A．24Ω0.67W B．20Ω0.96W C．24Ω0.96W D．20Ω0.8W5．【2017•鄂州卷】新型公交车后门左右扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，铃声响起，提醒司机有乘客要下车。

下图中符合要求的电路是6．【2017•鄂州卷】电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。

以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变。

当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值以及触摸点P到屏下端的距离将分别A．增大减小B．增大增大C．减小增大D．不变减小7、【2017•江西卷】如图11所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A、电压表示数变大，电流表示数变大B、电压表示数变小，电流表示数变小C、电压表示数变小，电流表示数变大D、电压表示数变大，电流表示数变小8. 【2017•东营卷】如图所示，电源电压保持不变，闭合开关S0 滑动变阻器R 的滑片向右移动的过程中，下列说法正确的是A．闭合开关S，若甲、乙均为电压表，则两表示数均变小B．断开开关S，若甲、乙均为电流表，则两表示数均变大C．闭合开关S，若甲、乙均为电压表，则甲示数不变，乙示数变大D．断开开关S，若甲、乙均为电流表，则乙示数不变，甲示数变大9.【2017•临沂卷】右图是既能吹冷风又能吹热风的某品牌电吹风，小明设计的改电吹风的简化电路图，其中最合理的是10.【2017•临沂卷】小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是A.小灯泡并联，电压表测电源电压B.小灯泡串联，电压表测L 2的电压C.若灯L 1短路，则电压表示数为零D.若灯L 2短路，则电压表示数为3V11. 【2017•菏泽卷】下列物品中，通常情况下属于导体的是（ ） A.玻璃杯 B.不锈钢锅 C.陶瓷碗 D.干木棒 12. 【2017•菏泽卷】如图所示的电路中，当开关2S 闭合时，下列说法正确的是（ ）A. 电流表示数不变，电压表无示数B. 电流表示数增大，电压表有示数C. 电流表示数减小，电压表有示数D. 电流表示数增大，电压表无示数13．【2017•宜昌卷】下列每组物体在通常情况下都是绝缘体的是（ ） A ．硬币、陶瓷罐 B ．铅笔芯、刻度尺 C ．玻璃棒，橡胶棒D ．人体、大地14．【2017•宜昌卷】两只小灯泡L 1和L 2连接在同一电路中，以下哪个特点可以确认两灯是并联的（ ） A ．两灯亮度不同 B ．两灯两端的电压相等 C ．通过两灯的电流相等D ．通过两灯的电流不相等15．【2017•郴州卷】随着技术的进步，LED 常被用作光源或信号显示器，制作LED 的关键材料是（ ） A ．绝缘体B ．普通导体C ．超导体D ．半导体16．【2017•无锡卷】铜常被用来制作导线，因为它具有（ ） A ．良好的导电性 B ．良好的导热性 C ．良好的弹性D ．较大的硬度17．【2017•郴州卷】现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（ ）A ．两个小球带负电，一个小球带正电B ．两个小球带正电，一个小球带负电C ．一个小球带正电，一个小球带负电，一个小球不带电D．一个小球带电，两个小球不带电18．【2017•岳阳卷】有一个看不见内部情况的小盒（如图甲），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都关；拧下其中任一灯泡，另一灯都亮。

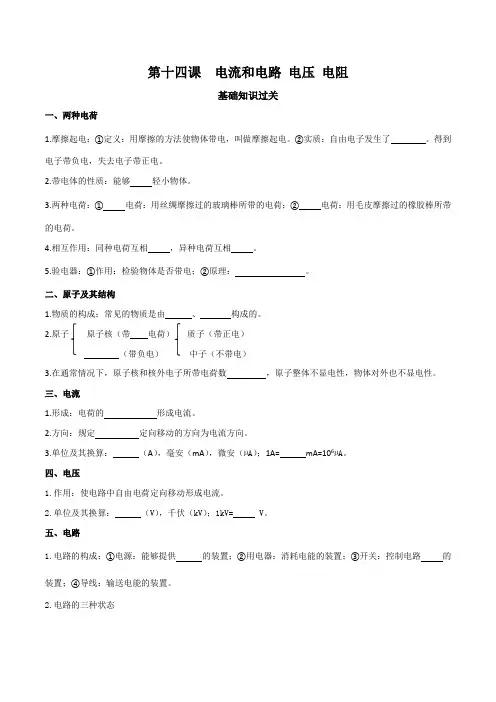

第十四课电流和电路电压电阻基础知识过关一、两种电荷1.摩擦起电：①定义：用摩擦的方法使物体带电，叫做摩擦起电。

②实质：自由电子发生了。

得到电子带负电，失去电子带正电。

2.带电体的性质：能够轻小物体。

3.两种电荷：①电荷：用丝绸摩擦过的玻璃棒所带的电荷；②电荷：用毛皮摩擦过的橡胶棒所带的电荷。

4.相互作用：同种电荷互相，异种电荷互相。

5.验电器：①作用：检验物体是否带电；②原理：。

二、原子及其结构1.物质的构成：常见的物质是由、构成的。

2.原子原子核（带电荷）质子（带正电）（带负电）中子（不带电）3.在通常情况下，原子核和核外电子所带电荷数，原子整体不显电性，物体对外也不显电性。

三、电流1.形成：电荷的形成电流。

2.方向：规定定向移动的方向为电流方向。

3.单位及其换算：（A），毫安（mA），微安（µA）；1A= mA=106µA。

四、电压1.作用：使电路中自由电荷定向移动形成电流。

2.单位及其换算：（V），千伏（kV）；1kV= V。

五、电路1.电路的构成：①电源：能够提供的装置；②用电器：消耗电能的装置；③开关：控制电路的装置；④导线：输送电能的装置。

2.电路的三种状态六、串联和并联七、电流表和电压表八、电阻1.物质的导电性2.定义：在物理学中，用电阻来表示导体对电流作用的大小，导体的电阻越大，表示导体对电流的阻碍作用越，通常用字母表示。

3.单位：欧姆，简称欧，符号是，比较大的单位有千欧（kΩ）、兆欧（MΩ）。

4.单位换算：1kΩ= Ω= MΩ。

5.影响因素：导体的电阻是导体本身的一种性质，它的大小与导体的、、以及温度等因素有关；材料一定时，导体长度越长，横截面积越小，导体的电阻越。

6.滑动变阻器高频考点过关考点一：两种电荷1．（2022•盐城）用相同的绝缘细线将带正电的轻质甲球和不带电的轻质乙球悬挂，下列情形正确的是（）A．B．C．D．2．（2022•东营）关于静电的知识，下列说法正确的是（）A．摩擦起电创造了电荷B．用丝绸摩擦玻璃棒，正电荷从丝绸转移玻璃棒上C．用毛皮摩擦橡胶棒，电子从毛皮转移到橡胶棒上D．相互吸引的两个轻小物体，一定是带了异种电荷3．（2022•襄阳）小强的课桌上有以下物品，通常情况下属于导体的是（）A．塑料刻度尺B．玻璃镜片C．金属小刀D．橡皮4．（2022•常州）下列粒子中，带负电的是（）A．电子B．质子C．中子D．原子核5．（2022•西藏）如图所示，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。

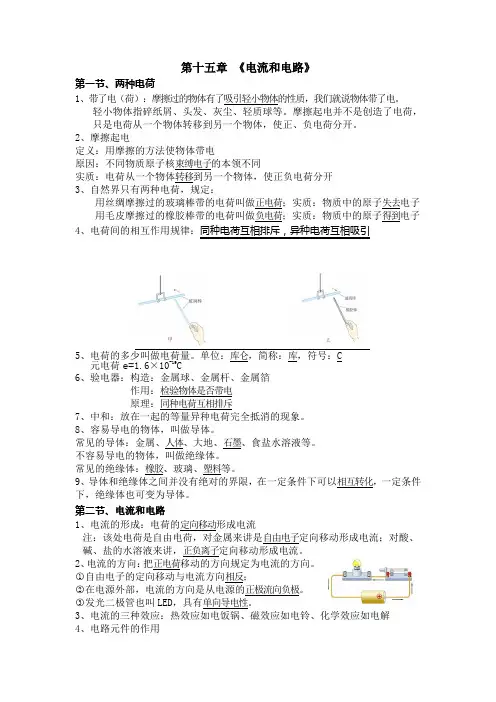

第十五章《电流和电路》第一节、两种电荷1、带了电（荷）：摩擦过的物体有了吸引轻小物体的性质，我们就说物体带了电。

轻小物体指碎纸屑、头发、灰尘、轻质球等。

摩擦起电并不是创造了电荷，只是电荷从一个物体转移到另一个物体，使正、负电荷分开。

2、摩擦起电定义：用摩擦的方法使物体带电原因：不同物质原子核束缚电子的本领不同实质：电荷从一个物体转移到另一个物体，使正负电荷分开3、自然界只有两种电荷，规定：用丝绸摩擦过的玻璃棒带的电荷叫做正电荷；实质：物质中的原子失去电子用毛皮摩擦过的橡胶棒带的电荷叫做负电荷；实质：物质中的原子得到电子4、电荷间的相互作用规律：同种电荷互相排斥，异种电荷互相吸引5、电荷的多少叫做电荷量。

单位：库仑，简称：库，符号：C元电荷e=1.6×10-19C6、验电器：构造：金属球、金属杆、金属箔作用：检验物体是否带电原理：同种电荷互相排斥7、中和：放在一起的等量异种电荷完全抵消的现象。

8、容易导电的物体，叫做导体。

常见的导体：金属、人体、大地、石墨、食盐水溶液等。

不容易导电的物体，叫做绝缘体。

常见的绝缘体：橡胶、玻璃、塑料等。

9、导体和绝缘体之间并没有绝对的界限，在一定条件下可以相互转化，一定条件下，绝缘体也可变为导体。

第二节、电流和电路1、电流的形成：电荷的定向移动形成电流注：该处电荷是自由电荷，对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。

2、电流的方向：把正电荷移动的方向规定为电流的方向。

○1自由电子的定向移动与电流方向相反；○2在电源外部，电流的方向是从电源的正极流向负极。

○3发光二极管也叫LED，具有单向导电性。

3、电流的三种效应：热效应如电饭锅、磁效应如电铃、化学效应如电解4、电路元件的作用○1电源：提供电能○2用电器：消耗电能○3开关：控制电路○4导线：输送电能电路的组成：由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。

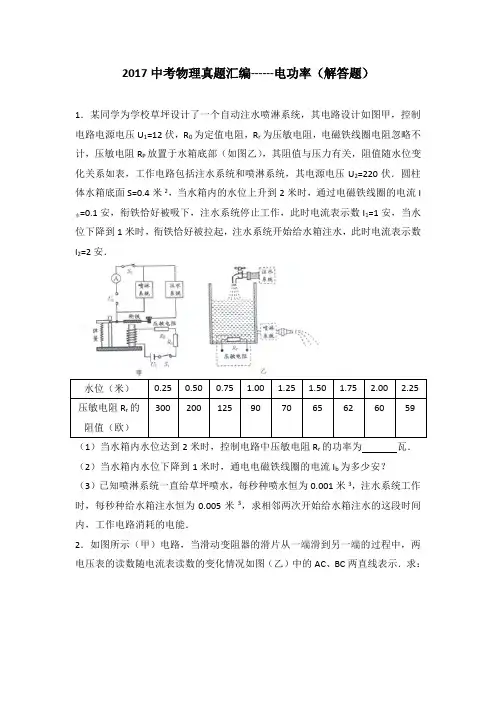

2017中考物理真题汇编------电功率（解答题）1．某同学为学校草坪设计了一个自动注水喷淋系统，其电路设计如图甲，控制电路电源电压U1=12伏，R0为定值电阻，R r为压敏电阻，电磁铁线圈电阻忽略不计，压敏电阻R P放置于水箱底部（如图乙），其阻值与压力有关，阻值随水位变化关系如表，工作电路包括注水系统和喷淋系统，其电源电压U2=220伏．圆柱体水箱底面S=0.4米2，当水箱内的水位上升到2米时，通过电磁铁线圈的电流I =0.1安，衔铁恰好被吸下，注水系统停止工作，此时电流表示数I1=1安，当水水位下降到1米时，衔铁恰好被拉起，注水系统开始给水箱注水，此时电流表示数I2=2安．水位（米）0.250.500.75 1.00 1.25 1.50 1.75 2.00 2.25 300200125907065626059压敏电阻R r的阻值（欧）（1）当水箱内水位达到2米时，控制电路中压敏电阻R r的功率为瓦．（2）当水箱内水位下降到1米时，通电电磁铁线圈的电流I b为多少安？（3）已知喷淋系统一直给草坪喷水，每秒种喷水恒为0.001米3，注水系统工作时，每秒种给水箱注水恒为0.005米3，求相邻两次开始给水箱注水的这段时间内，工作电路消耗的电能．2．如图所示（甲）电路，当滑动变阻器的滑片从一端滑到另一端的过程中，两电压表的读数随电流表读数的变化情况如图（乙）中的AC、BC两直线表示．求：（1）定值电阻R0与变阻器的总电阻（2）电源的电压和电阻r阻值（3）变阻器滑动片从一端滑到另一端的过程中，变阻器消耗的最大电功率．3．如表为一台电烤箱的铭牌，低温档的功率模糊不清；其内部简化电路如图所示，R1和R2均为电热丝．（已知R2的阻值为66Ω）××牌电烤箱额定电压220V额定功率高温档1100W低温档*W电源频率50Hz求：（1）电烤箱在高温档正常工作10min所消耗的电能；（2）电路中R1的阻值；（3）电烤箱在低温档正常工作时，电路中的电流和R1的功率．4．小明家电热吹风机的铭牌如表格所示，其工作原理如图甲所示．由于使用了多年，吹风机中的电热丝明显氧化导致其电阻发生了变化，电动机性能仍保持不变．为准确测量氧化电热丝的实际电阻值，小明在家中把该吹风机单独接入家庭电路并使其吹热风，发现电能表的转盘6min内转过132圈，电能表规格如图乙所示．问：电热吹风机额定电压/V220电热丝功率/W480电动机功率/W40（1）这段时间内电吹风消耗了多少电能？（2）氧化电热丝正常工作时的实际电阻值是多少？（3）为恢复电热吹风机的铭牌功率，应与氧化电热丝串联还是并联一段新电热丝？连接上去的新电阻丝的阻值是多少？5．某豆浆机的主要结构有中间部位一个带动刀头的电动机，底部装有电热丝，用来对液体加热煮沸．其主要技术参数如下表所示．豆浆机在标准容量下正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P﹣t”图象（在标准大气压下）如图所示．型号DJ15R﹣P3额定电压220伏电动机功率220瓦加热功率1000瓦标准容量1500毫升（1）豆浆机中电动机和电热丝的连接方式是．（选填“串联”或“并联”）（2）求豆浆机正常工作做一次豆浆，总共消耗的电能是多少焦耳？（3）当电动机被卡住时很容易烧毁，若电动机线圈电阻大小为10欧，试求在额定电压下此电动机卡住10秒钟产生的热量？6．超高压水刀是一种新技术产品，一般由水泵、射流发生装置、工作机构等组成．它将普通水经过多级增压后，通过一个极细的喷嘴喷出一道高速“水箭”，可以对坚硬物体实施切割，如图所示．某超高压水刀喷嘴横截面积S=5×10﹣8m2，喷水速度v=800m/s，高速“水箭”对该切割面的压强p=3×108Pa．已知水泵电机功率P=20kW，水的密度ρ=1.0×103kg/m3．求：（1）水刀正常工作1min消耗的电能；（2）高速“水箭”对切割面的压力；（3）每秒钟从喷嘴喷出的水的质量；（4）水刀的效率．7．小华家买了一个家用电吹风，其简化电路如图所示，主要技术参数如下表．请回答如下问题：热风温度50﹣75℃额定功率热风时：1100W冷风时：100W额定电压220V质量0.5kg（1）当电吹风吹冷风时，正常工作5min消耗的电能是多少？（2）当电吹风吹热风时，通过电路的总电流是多大？（3）吹热风时，正常工作5min电热丝产生的热量是多少？8．小明同学家里的电热饮水机有加热和保温两种功能，可由机内温控开关S0进行自动控制．小明从说明书上收集到如下表中的部分数据和如图所示的电路原理图．请解答如下问题：（计算结果若不能整除，保留一位小数）额定电压220V频率50Hz额定加热功率920W（1）这个电热饮水机正常工作时，在加热状态下的总电流大约是多大？（2）若电阻R2的阻值为1210Ω，则电阻R1的阻值为多少？（3）在傍晚用电高峰期，供电电压可能会下降．当实际电压只有198V时，这个电热饮水机加热的实际功率是多大？9．PTC是一种新型的半导体陶瓷材料，它的发热功率较高，PTC材料的电阻随温度变化而变化，如图1所示的酸奶机就使用了这种材料，酸奶机相当于一个恒温加热器，能够将其内容物加热至42℃并保持恒温．它的工作电路如图2所示，R0是定值电阻，其阻值不受温度的影响．R T是PTC的电阻，它的电阻值与温度的关系如图3所示．将约1kg鲜奶倒进锅里加热至沸腾．然后放置一段时间，等鲜奶温度降低到40℃左右，将冷却后的鲜奶倒入100ml的酸奶，盖上酸奶机的盖子，让内部处于密封状态，闭合开关，10小时后打开酸奶机，美味的酸奶制作成功了．（1）1kg的酸奶从沸腾到温度降低到40℃时，放出的热量大约是多少？【牛奶的沸点t0=100℃，比热容c=2.5×103J/（kg•℃）】（2）该酸奶机在R T设定温度状态工作时，R T为3.4kΩ，电路消耗的总功率11W．求R0的阻值为多少？（3）当R T的温度为70℃时，电路中R T的实际功率为多少？10．冬季，养鸡场为了提高产蛋量，夜间需要在鸡舍里用电热器加热并用灯泡照明，白天只需要在鸡舍里用电热器加热，不需要用灯泡照明．小亮根据上述要求设计了一种加热照明装置，这个装置的电路图如图所示，电阻R1和R2是两个用来加热且阻值不变的电阻丝，灯L是标有“220V 160W”的照明灯泡，开关S1、S2的通断只有两种状态，一种是同时断开，一种是同时闭合．该装置从早晨7：00至17：00处于白天工作状态，连续正常工作10h，这段时间内电流表的示数为5.5A，电阻R1的电功率为P1，电阻R2的电功率为P2，=，电路的总电功率为P；该装置从17：00至第二天早晨7：00处于夜间工作状态，连续正常工作14h．已知：电源两端的电压U恒为220V，求：（1）该装置从早晨7：00至17：00处于白天工作状态时，开关S1、S2的通断处于哪种状态？此时段电路的总电功率P是多大？（2）电阻R1、电阻R2的阻值分别是多大？（3）从早晨7：00 到第二天早晨7：00的24h内，该加热照明装置共消耗电能多少kW•h？11．某校科技小组设计了如图甲所示的汽车转向灯电路模型原理图，接通相应指示灯后，该指示灯会亮（正常发光）、暗（微弱发光）交替闪烁．电路中电源电压12V不变，指示灯的规格均为“12V 16W”，R0为定值电阻，左转或右转指示灯单独闪烁时，电压表两端实际电压随时间的变化规律如图乙所示．设指示灯的电阻不变，电磁铁线圈及衔铁的电阻值不计．请解答下列问题：（1）指示灯的电阻？（2）当转向开关S与触点“2”和“3”刚接通时，电流从正极出发，通过定值电阻R0、电磁铁、左转指示灯L1，最后回到电源负极，这时指示灯L1（选填“正常”或“微弱”）发光；由于电流通过电磁铁，电磁铁具有了磁性，会将衔铁拉下来，使动触点A与静触点B接触从而导致电阻R0和电磁铁短路，这时指示灯L1（选填“正常”或“微弱”）发光；电磁铁被短路后没有了磁性，衔铁在弹簧的作用下动触点与静触点再次分离，如此反复，就实现了指示灯亮暗的交替闪烁．（3）转向开关S与触点“3”和“4”接通时，指示灯正常发光时，通过电源的电流是多少？（4）转向开关S与触点“4”和“5”接通时，指示灯在1min内消耗的电能是多少焦耳？12．阅读短文，回答问题：如图所示，是某一款能自动清扫的智能扫地机器人．机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒；前端装有感应器，通过发射、接收超声波来侦测障碍物．当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电．表一为扫地机器人的部分参数．电池容量指放电电流与放电总时间的乘积．表一：额定工作电压12V额定功率30W电池容量3000mAh工作噪音＜50dB机器人中吸尘电机的吸入功率是衡量其优劣的重要参数，测得吸尘电机的吸入功率与真空度、风量间的对应关系如表二．真空度指主机内部气压与外界的气压差．风量指单位时间内通过吸尘电机排出的空气体积．吸尘电机吸入功率与输入功率的比值叫做效率．表二：真空度（Pa）400450500550600风量（m3/s）0.0250.020.0170.0150.013吸入功率（W）10.008.508.257.80（1）若该机器人静止时，向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离为多少厘米？（设超声波在空气中的传播速度为340m/s）（2）求该机器人正常工作时的电流为多少安？充满电后至下一次自动充电前能够连续正常工作的最长时间为多少小时？（3）由表二数据可知，当风量为0.02m3/s时，若吸尘电机的输入功率为30W，求此时其效率为多少？在上述风量下，10min内通过吸尘电机输出的空气质量为=1.3kg/m3）多少千克？（已知ρ空气13．在市科技创新大赛中，我校物理兴趣小组小亮同学设计了一个多档位的电热水器．图甲所示是他设计的电热水器的工作电路图，R1和R2是两根电热丝，R1＞R2．他设计的旋转开关如图18乙所示，旋转开关内有一块绝缘圆盘，在圆盘的边缘依次有共10 个金属触点（在图乙中用“○”表示，“○”中标有1、2、3、4 编号，编号相同的触点用导线连接）．可以绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将相邻的触点连接．例如图乙中，旋钮上的箭头指向图中位置D，此时，金属滑片将1、2 两触点接通，同时另一端也将3、4 两触点接通．当旋钮上的箭头指向A、B、C、D 不同位置时，可以实现高温，中温2，中温1，低温四档加热功率．具体功率如表所示（保留整数）温度档位高温中温2中温1低温加热功率/W1100660440求：（1）电热水器在高温档正常工作时的电流；（2）低温档的功率（3）用电高峰期，用电器的实际电压往往达不到额定电压220V，若测得该电热水器在高温档时的实际功率为891W，则此时实际电压是多少？（4）小亮根据计算结果，借助电池组、电压表和电流表分别截取了电阻大小符合要求的两根电热丝，并按电路图连接好，经检查无误后，小亮将电热器接入家庭电路，同时借助电能表和手表测量电热器在不同档位工作时实际消耗的电功率，结果发现每一档的实际功率均小于按照电热丝电阻值计算的结果，测量后发现当时电源电压为220V．请简单解释产生这种偏差的原因．14．电吹风机是现代家庭的常用电器．如图所示是电吹风机的电路原理图，R是电热丝，M是带动风扇转动的电动机，三角牌电吹风机的主要技术参数如表所示．求：（1）只闭合S1时，通过电路中的电流；（2）若S1、S2全闭合，吹风机吹出的是（选“冷”或“热”）风；（3）若电吹风机正常工作且吹热风时，工作0.5小时消耗的电能；（4）电热丝R的阻值（结果保留整数）．三角牌电吹风机ZJQF003额定电压220V频率50H Z吹热风时功率880W吹冷风时功率110W15．如图甲所示，是一种名为“无油空气炸锅”，其原理是利用热空气流加热食物，工作电路图如图乙所示．其中电风扇的功率为44W，R为加热电阻，S1为定时开关，S2为温控开关．工作时，定时开关闭合，当电烤箱内温度高于预设温度时，温控开关自动断开，当电烤箱内温度低于预设温度时，温控开关自动闭合．图丙是该空气炸锅在一次焙烤薯条过程中加热电阻R工作的“P﹣t”图象．求：（1）加热电阻R的阻值；（2）加热电限R工作时，干路的电流；（3）使用该空气炸锅在这14min焙烤薯条的过程中，共消耗的电能．16．下表示某型号电烤箱铭牌部分参数，其内部电路图如图所示，R1和R2均为电阻丝，电烤箱在低温档正常工作0.5h所消耗的电能是kW•h，R2的阻值是Ω．额定电压220V额定功率高温档1100W低温档440W17．在我们使用电器的时候，按一下遥控器的待机键，电器即进入等待开机的状态，即为待机模式．有的电器虽然没有待机按钮，可如果没有切断电源，也相当于处在待机状态．下表是常用家用电器在220V电压下的工作功率和待机功率．电器种类空调电视机机顶盒洗衣机工作功率（瓦）2600 150 15.4 500待机功率（瓦） 1.10.215.20.03请回答：（1）在家庭电路中，机顶盒和电视机（选填”串“或”并“）联在火线和零线上．（2）根据表中数据，电视机的工作电流为安．（精确到0.01安）（3）若机顶盒每天处于待机状态的时间为20小时，计算1个月（以30天计）机顶盒在待机状态下消耗的电能．18．小科家浴室内有台储水式电热水器，其说明书部分参数如表：回答下列问题：（1）加热棒阻值不变，当二根加热棒同时工作时，它们的连接方式是联的．（2）该电热水器以2.0kW的功率工作75min，消耗的电能为多少？此时通过它的电流为多大？（计算结果精确到0.1A）（3）当电热水器装满水时，电热水器受到的总重力是多少？（4）如图甲、乙所示分别是该电热水器水平安装时的正面和侧面示意图，其中A点是电热水器装满水时的重心位置，图中h=d=248mm．装满水时，若忽略进、出水管对电热水器的作用力，则墙面对悬挂架的支持力为多大？（5）小科洗热水澡后发现：与进水管相连的金属进水阀表面布满了小水珠（如图丙），而与出水管相连的金属出水阀表面仍保持干燥．请你分析产生上述两种现象的原因．19．如图所示，图甲是小谦同学研究调光灯的实验电路图，小灯泡规格是“6V 3W”，闭合开关S，当滑动变阻器滑片P在A点时，滑动变阻器连入电路的电阻为R1，电压表的示数为4V，当滑动变阻器滑片P在B点时，滑动变阻器连入电路的电阻为R2，电压表的示数为2V，且R2=2R1，测绘出小灯泡的I﹣U图象如图乙所示，电源电压保持不变．（1）根据小灯泡的I﹣U图象判断，小灯泡的阻值是否恒定（选填“恒定”或“不恒定”），用物理知识解释其原因是．（2）小灯泡正常发光时的电流是多少A？（3）小灯泡两端电压为2V时的实际功率是多少W？（4）电源电压是多少V？20．如图为某同学设计的调光灯电路，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光．已知变阻器R1的规格为“10Ω 1A”，灯泡L上标有“6V 3.6W”字样，电源电压恒为9V．（1）求小灯泡的额定电流；（2）求定值电阻R0的阻值；（3）当S接触c点时，调节R1滑片至中点位置，电路中的电流为0.5A，求此时灯泡的实际功率．21．某家庭电路如图所示，空调上标有“220V，880W”、电视机上标有“220V，220W”的字样．求：（1）电视机正常工作时，它的电流是多少？（2）图中的两个用电器均正常工作时，电路中的总电阻是多少？（3）若电视机所在支路发生短路其他支路的用电器（选填“能”或“不能”）正常工作．22．小柳买了一台全自动豆浆机．下表是这个豆浆机的主要技术参数．如图甲所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热煮沸．图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P﹣t”图象．型号SYL﹣624额定电压220V频率50Hz电动机功率120W加热功率1210W容量1000mL（1）豆浆机正常加热时的电流是多少？（2）豆浆机正常加热时电热管的电阻是多少？（3）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？23．一密封盒内有一定值电阻R1和一可变电阻R2（其阻值可调可读，电路符号），先用一个9V电源和一个电流表探究这两个电阻的连接方式．通电后，将R2调到30Ω时，电流表示数为1.5A．（1）此时电源的输出功率为W．（2）这两个电阻是（填“串联”或“并联”）的，请在线框中画出盒内的电路图．（3）求定值电阻R1的阻值．24．某兴趣小组设计了如图1所示的多功能水位报警电路，当水面上升到警戒水位时，a、b两点接通．控制开关连接2、3两触点时电铃发出忽强忽弱的报警声，控制开关连接3、4两触点电铃报警同时电灯会亮、暗交替闪烁发光，控制开关连接4、5两触点时仅有灯泡闪烁发光．电路中电源电压恒为6V，灯泡规格为“6V3W”，R0为定值电阻，电磁铁线圈及衔铁的阻值忽略不计．（1）请根据设计要求在虚线框中将电路连接完整．（2）控制开关连接4、5两触点灯泡亮暗交替发光时，灯泡变亮的原因是什么？（3）当控制开关与触点“4和5”接通时，灯泡两端实际电压变化规律如图2所，消耗的实际功率为额定功示．已知当灯泡微弱发光时，其两端实际电压为U实率的．求：①灯泡闪烁交替工作60s消耗的电能？②定值电阻R0的阻值．（灯泡的电阻不变）25．清洗机是利用高压水清洗车辆表面污垢的机器．有一种CC5020型清洗机的铭牌如下表所示．请回答：型号CC5020额定压力5MPa电源220V～/50Hz额定流量20L/min额定功率 2.2kW防护等级IP25（1）从物理学的角度看，铭牌中有一个物理量名称与单位不一致，请你指出并说明如何更正．（2）清洗机正常工作时，通过清洗机的电流是A．若清洗一辆汽车平均耗时10min，则清洗一辆汽车平均用水m3；平均耗电kW•h．（3）清洗机正常工作10min，清洗机对水做多少功？（4）该清洗机正常工作时的效率是多少？26．小明对家中的豆浆机非常感兴趣，于是，他收集了如下信息：如图甲是豆浆机的工作原理图，其中电动机是用来带动刀头将原料进行粉碎打浆的，额定功率P1=200W；R是加热电阻，额定功率P2=1100W．图乙是此豆浆机做一次豆浆时的工作信息，请你根据信息解答以下问题：（1）豆浆机正常工作，打浆时的工作电流；（2）豆浆机加热电阻的阻值；（3）豆浆机正常工作做一次豆浆，总共消耗的电能；（4）一次妈妈做豆浆时，小明对豆浆机的实际加热电功率产生了怀疑，他用所学知识和妈妈进行了如下实验：关掉家里的所有用电器，只让豆浆机单独工作，豆浆机在加热过程，他观察到家中的电子式电能表“220V，10A（40A），1800imp/kW•h”耗电指示灯1min闪烁了30imp（imp表示闪烁次数）．请你帮助小明计算豆浆机的实际加热电功率，并分析产生这种情况的一种可能原因．27．教室的饮水机的铭牌如表所示，同学们对饮水机的工作情况进行了观察与研究，发现当加热内胆里的水温达到90℃时，温控开关就会自动断开，停止加热；当水温降至60℃时，温控开关又会重新加热，每次加热是时间为t=4min．则额定电压220V加热功率550W制热方式电加热（1）饮水机正常工作时的电流多大？（2）饮水机加热一次消耗的电能为多少？（3）饮水机设计加热内胆的好处是每次只加热少量的水，既能使人们在较短的时间内喝上热水，又能避免一次加热过多的水而造成浪费，请你根据前面的数据，计算加热内胆的容积．（假设消耗的电能完全转化为水的内能）28．电压力锅是一种新型家用电器，集高压锅与电饭锅优点于一体，既安全又环保．如图所示是某型号电压力锅工作电路图，如表是其部分参数．接通电路后，开关s自动与触点a、b接通，开始加热．当锅内温度达到105℃时，开关S自动与a、b断开，并与触点c接通，开始保压，此时锅内水温不变，且未沸腾．现将3L初温为25℃的水加入压力锅中，接通电路使其正常工作30min．已知消耗的电能有90%被水吸收，水的比热容为4.2×103J/（kg•℃）．求：（1）电压力锅在加热状态时的电流．额定电压（V）220加热额定功率（W）1120保压额定功率（W）250保压温度（℃）105最大容积（L）5（2）电压力锅多少秒后开始保压？（3）电压力锅在此30min内消耗的电能．29．CFXB型“220V 1100W”电饭煲的原理图如图所示，它有高温烧煮和焖饭、保温两挡，通过单刀双掷开关S进行调节，R0为电热丝．当开关S接高温烧煮挡时，电路的功率为1100W，当开关S接焖饭、保温挡时，电路的总功率为22W．（1）电热丝R0的阻值多大？（2）当电饭煲在正常焖饭、保温时电路中的电流多大？（3）焖饭、保温10min，电热丝R0产生的热量为多少？30．小明想对小区路灯进行自动化管理，设计电路如下图所示．光敏电阻R2的阻值随光照强度降低而减小，当控制电路中电流增大到一定值时，衔铁被电磁铁吸引接通工作电路，路灯L 点亮．反之，当光照度增强到一定值时，路灯L 熄灭．（1）路灯L 标有“220V 40W”字样，则该路灯正常工作时通过的电流是安．（结果精确到0.01 ）光照强度（勒克斯）51015202530光敏电阻R2阻值（欧）101520264060（2）光敏电阻R2的阻值与光照强度之间的关系如上表所示．控制电路的电源电压为4.5 伏，当光照强度为15勒克斯时，光敏电阻R2两端的电压等于3 伏，请计算定值电阻R1的阻值（电磁铁中线圈电阻不计）．（3）控制电路中的电池组在使用一段时间后电压会下降，需定期更换，如果不更换将会出现什么现象，并说明理由：．31．学校的走廊、消防通道内都应安装应急灯（如图甲所示）．外接电源断电时，应急灯自动点亮，此时由蓄电池供电；外接电源正常供电时应急灯自动熄灭．应急灯的主要参数见表．蓄电池规格6V2400mAh灯泡规格6V 3.6W灯泡数量2个（1）图乙是某款应急灯的工作原理示意图，当电路处于图乙所示的状态时，外接电路的状态为（填“供电”或“断电”）．（2）断电后，应急灯正常发光时，通过其中一个小灯泡的电流是多少安？（3）国家规定：消防应急照明产品充满电后的应急照明时间不得少于90分钟，请通过计算说明该应急灯是否符合国家标准．32．图甲是某电吹风的工作原理图．电吹风工作时，可分别吹出热风和凉风，为了防止温度过高，用一个PTC电阻R0与电热丝R串联，电热丝阻值恒为50Ω，R0的阻值随温度的变化如图乙所示，电动机正常工作时的功率为80W，求：（1）当开关S位于2位置时，电吹风吹出的是（选填“热风”或“凉风”），此时连续工作5min消耗多少电能？（2）吹热风时电热丝的最大发热功率是多少？33．有一种电加热恒温箱，工作原理如图（甲）所示．控制电路由电压为U1=9V 的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R0和热敏电阻R1组成；工作电路由电压为U2=220V的电源和电阻为R2=44Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到60mA时，衔铁才吸合，切断工作电路；热敏电阻R1阻值随温度变化关系如图（乙）所示．求：（1）电热丝正常工作时的功率；（2）电热丝正常工作100s产生的热量；（3）如果恒温箱的温度设定为50℃，电阻箱R0接入电路的阻值．34．如图所示，电源电压为12V，并且保持不变，滑动变阻器的最大阻值为18Ω，R0为12Ω，小灯泡上标有“6V 3W”字样．求：（1）灯泡的电阻和正常工作时的电流是多少？（2）当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？（3）当S闭合，S1、S2都断开时，调节滑动变阻器，使整个电路消耗的总功率为最小，这个最小值是多少？（4）闭合S、S1、S2，调节滑动变阻器，此时电流表示数为2.5A，求此时滑动变阻器的阻值．35．如图1是某牌子的电暖炉和它的部分参数，该电暖炉有两个开关（键1和键2），当按下其中一个键时，只有一支发热管工作，功率为440W；当两个键同时按下时，两支发热管同时工作，功率为880W．型号•※※额定电压/频率220V/50Hz额定功率440W/880W（1）该电暖炉的两支发热管的应该是（选填“串”或“并”）联的，请在图2虚线框中画出电暖炉的工作电路图，发热管用电阻符号“”表示；（2）当只按下一个键时，电暖炉正常工作时的电流和电阻分别是多少？（3）当两个键同时按下时，电暖炉正常工作1h消耗多少电能？36．小明和妈妈一起去商场选购了“亚米牌”全自动豆浆机，回到家，他马上阅读。

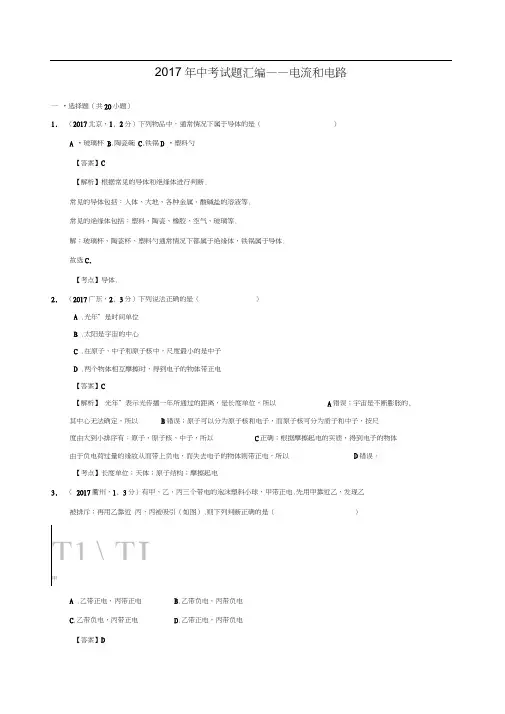

2017年中考试题汇编——电流和电路一•选择题（共20小题）1.（2017北京，1, 2分）下列物品中，通常情况下属于导体的是（）A •玻璃杯B.陶瓷碗C.铁锅D •塑料勺【答案】C【解析】根据常见的导体和绝缘体进行判断.常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等.常见的绝缘体包括：塑料、陶瓷、橡胶、空气、玻璃等.解：玻璃杯、陶瓷杯、塑料勺通常情况下都属于绝缘体，铁锅属于导体.故选C.【考点】导体.2.（2017广东，2, 3分）下列说法正确的是（）A .光年”是时间单位B .太阳是宇宙的中心C .在原子、中子和原子核中，尺度最小的是中子D .两个物体相互摩擦时，得到电子的物体带正电【答案】C【解析】光年”表示光传播一年所通过的距离，是长度单位，所以A错误；宇宙是不断膨胀的, 其中心无法确定，所以B错误；原子可以分为原子核和电子，而原子核可分为质子和中子，按尺度由大到小排序有：原子、原子核、中子，所以C正确；根据摩擦起电的实质，得到电子的物体由于负电荷过量的缘故从而带上负电，而失去电子的物体则带正电，所以D错误。

【考点】长度单位；天体；原子结构；摩擦起电3.（2017衢州，1, 3分）有甲、乙、丙三个带电的泡沫塑料小球，甲带正电.先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引（如图）.则下列判断正确的是（）T1\ TJ甲A .乙带正电，丙带正电B.乙带负电，丙带负电C.乙带负电，丙带正电D.乙带正电，丙带负电【答案】D【解析】（1 ）电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引；（2）从A带正电开始依次判断其它物体的带电情况.解：甲、乙、丙三个带电的泡沫塑料小球，甲带正电.由图知甲乙相互排斥，说明甲乙是同种电荷，所以乙带正电；由图知乙丙相互吸弓I,说明乙丙带异种电荷，所以丙带负电，故D正确.故选D.【考点】电荷的相互作用4.（2017衢州，5, 3分）1897年，英国科学家汤姆生发现了原子内有带负电的电子，而原子是电中性的，由此推测，原子内还有带正电的物质•在此基础上，经过卢瑟福、玻尔等科学家的不断完善和修正，建立了现代原子结构模型. 如图是小柯整理的物质微观构成网络图，则汤姆生当年推测的带正电的物质”相当于图中的（）【答案】B【解析】汤姆生发现了电子，从而说明原子是可以再分的；在此基础上，卢瑟福建立了原子的核式结构模型；后来又发现原子核可以再分为质子和中子，而质子和中子由夸克组成.解：原子是由带正电的原子核和核外带负电的电子组成的，故乙为带正电的原子核.故选B.【考点】原子结构5.（2017江苏无锡，4, 2分）铜常被用来制作导线，因为它具有（）A .良好的导电性B .良好的导热性C .良好的弹性D .较大的硬度【答案】A【解析】解：铜是导体，容易导电，具有良好的导电性，因此常被用来制造导线，故A符合题意;故选A.【考点】物质的物理特征.A .丝绸摩擦过的玻璃棒靠近带正电的物体时会相互排斥B •摩擦起电的实质是正电荷发生了转移C •金属导体中自由电子定向移动的方向就是电流的方向D •家庭中使用的电热水器的发热体用的是超导材料 【答案】A 【解析】解：A 、 用丝绸摩擦过的玻璃棒所带的电荷为正电荷，用它靠近带正电的物体时， 同种电荷会相互排斥, 故A 正确；B 、 摩擦起电的实质是使电子从一个物体转移到另一个物体，故B 错误；C 、 金属导体中自由电子带负电，电子定向移动的方向与电流的方向相反，故C 错误；D 、 家庭中使用的电热水器的发热体是利用焦耳定律来工作的，发热体要有电阻，而超导体的电阻 为0，故D 错误. 故选A .【考点】电荷间的相互作用规律；超导体的特点；摩擦起电的实质；电流的方向.7. （2017山东德州，9, 3分）小强把台灯的插头插在如图所示的插座上，插座上有一个开关S i 和一个指示灯L i （相当于电阻很大的灯泡）•台灯开关和灯泡用 S 2、L 2表示•当只闭合 S 2时，台灯不发【答案】B 【解析】解：A 、 当闭合开关S i 、断开S 2时，灯泡L i 不亮，所以不符合题意；B 、 当闭合开关 S i 、断开S 2时，灯泡L i 亮，当闭合开关 S 2、断开S i 时，灯泡都不亮，当 S i 、S 2 都闭合时，两灯都亮，图中两灯并联，所以如果指示灯损坏,C 、 当闭合开关S 2、断开S i 时，灯泡L 2亮，所以不符合题意;D 、 当闭合开关S 2、断开S i 时，两灯泡都亮，所以不符合题意. 故选 B ．【考点】串、并联电路的设计．光，当闭合S i 时，指示灯发光，再闭合 S 2时, 灯也能发光，如图中设计的电路符合要求的是（台灯发光；如果指示灯损坏，S i 和S 2时都闭合，台）---- 申源I ----斗一^-L 2不受影响，还能发光，符合题意;8．（2017内蒙古，4，3 分）关于导体和绝缘体，下列说法正确的是（）A ．绝缘体对电流的阻碍作用大，但能够带电B •金属能够导电的原因是因为金属里面的电子都能自由移动C.能够导电的物体叫导体，不能导电的物体叫绝缘体D •绝缘体不能导电的原因是因为绝缘体内没有电子【答案】A【解析】解：A、绝缘体对电流的阻碍作用大，不容易导电，但能带电，故A正确.B、金属是导体，金属能够导电的原因是由于金属里面有大量的自由电子，故B错误，C、根据定义可知，容易导电的物体叫导体，不容易导电的物体叫绝缘体，故C错误；D、绝缘体不能导电的原因是因为绝缘体内部几乎没有自由电荷，但电子很多，故D错误. 故选A.【考点】导体和绝缘体的区别.9 • （2017重庆 b 卷，5，2 分）下列电学基础知识说法正确的是（）A ．同种电荷相互吸引，异种电荷相互排斥B ．只要电子在运动，电路中就一定有电流C •电源的作用就是给电路两端提供电压D •电阻的大小只与导体的材料和长度有关【答案】C【解析】解：A、自然界中只有两种电荷，同种电荷相排斥，异种电荷相互吸弓I,故A错误；B、只有电荷的定向移动才会形成电流，故B错误；C、产生持续电流的条件是电路中必须有电源，且电路是通路.电源是提供电压的装置，故C正确;D、导体电阻大小由导体的材料、长度和横截面积决定，还跟温度有关，故D错误. 故选： C ．【考点】电荷间的相互作用规律；电流的形成；电源及其能量转化；影响电阻大小的因素．10．（2017 浙江嘉兴, 2, 3 分）小明在研究并联电路电流特点时,根据如图所示电路图连接好电路,并闭合开关S和S1.当他再闭合开关S2时，电流表示数变化正确的是（电源电压不变）（）A • A i示数变大B. A i示数变小C. A示数变大 D . A示数变小【答案】C【解析】解：闭合开关S和S i时，电路为R i的简单电路，电流表A i、A测通过R i的电流；再闭合开关S2时，R i与R2并联，电流表A i测R i支路的电流，电流表A2测R2支路的电流，电流表A测干路电流，因并联电路中各支路独立工作、互不影响，所以，闭合开关S2前后，通过R i的电流不变，即电流表A i的示数不变，故AB错误；因并联电路中干路电流等于各支路电流之和，所以，闭合开关S2后，干路电流变大，即电流表A的示数变大，故C正确、D错误.故选C.【考点】电路的动态分析.11. （20i7湖北宜昌，i2, 3分）下列每组物体在通常情况下都是绝缘体的是（）A .硬币、陶瓷罐B.铅笔芯、刻度尺C .玻璃棒，橡胶棒D .人体、大地【答案】C【解析】解：A、陶瓷不容易导电，是绝缘体，硬币是由金属制作的，是导体，故A错误.B、铅笔芯是导体；刻度尺是用橡胶制作的，不容易导电，是绝缘体，故B错误.C、玻璃棒和橡胶棒不容易导电，是绝缘体；故C正确.D、人体和大地是导体，故D错误.故选C.【考点】绝缘体.12. （20i7浙江湖州，5, 3分）小明按图连接电路，闭合开关，观察到L i比L2亮.下列说法正确的是（）r_ J f I —一Ir 1 sA •通过L i的电流大于L2的电流B • L i的电阻小于L2的电阻C • L i两端的电压大于L2两端的电压D .如果把L i和L2的位置对调的位置对调，L i会变暗【答案】C【解析】解：（1）由电路图可知，两个灯泡组成串联电路，串联电路中电流处处相等，所以通过两灯电流相等，故AD错误；（2）灯泡亮度有灯泡的实际功率决定，L i比L2亮，即L i的实际功率比L2的实际功率大.而两灯电流相等，由P=I2R可知，L i的电阻比L2的电阻大，故B错误；由U=IR知，L i两端电压比L2两端电压大，故C正确.故选C.【考点】串联电路的电流规律；实际功率.i3 . （20i7四川内江5.3）如图所示，是闪电产生的电流通过避雷针的示意图（已知云层带正电）•则下列说法中正确的是（）A •产生闪电时，创造了电荷B •产生闪电时，云层失去了原子核C •云层带正电，是因为云层得到了电子D •图中的电流方向是从云层到避雷针【答案】D【解析】解：（1）闪电是云层的放电现象，云层在运动过程中与空气摩擦失去电子，云层带正电，摩擦起电，是电荷的转移，故ABC错误；（2）云层带正电荷，避雷针工作时尖端放电，负电荷从大地定向移动到云层，因此电流的方向是从云层流向大地，故D正确.故选D.【考点】物体带电现象；电流的方向.14. （2017四川成都，8, 3分）小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭;冰箱的压缩机则在需要制冷时才工作•关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（）A •一定是串联B •一定是并联C.有时是串联，有时是并联 D •不能判断是串联还是并联【答案】B【解析】解：由于照明用的灯和冰箱的压缩机互相不影响，所以它们之间是并联的关系；故选B.【考点】串联电路和并联电路的辨别.15. （2017山东枣庄，8, 2分）如图所示，与实物一致的电路图是（）【解析】解：分析实物图可知，电流从正极出发，经电流表、灯泡压表并联在L1两端.B图与实物图符合；A图两灯泡并联，与实物图不符合，C图电压表并联在L2两端了，与实物图不符合；D图电压表并联在电源两端了，与实物图不符合.故选B.【考点】根据实物图画电路图.L1、开关、灯泡L2回负极，电【答案】B16. （2017内蒙古，8, 2分）四盏完全相同的灯泡，额定电压均为110V，将它们接在220V的照明电路中，下面四种连接方式中最佳的连接方式为（）【解析】解：A、当四盏灯泡串联时，具有分压作用，每盏灯两端电压为丄X220V=55V，而额定电压是110V,所以灯泡都不能正常发光；同时一盏灯损坏，其它灯泡都不能发光•故A不符合题意；B、当四盏灯并联在220V电路中时，每盏灯两端实际电压都是220V，而额定电压是110V，所以灯泡会被烧坏不能发光•故B不符合题意；C、两只灯泡先串联再与另两只串联的灯泡并联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光•当一盏灯烧坏时，此支路没有电流，与之串联的灯泡不能发光，但另一支路不受影响，另外两只灯泡能够正常发光•故C符合题意；D、两只灯泡先并联再与另两只并联的灯泡串联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光•但当某盏灯烧坏时，与之并联的另一盏灯两端电压升高也可能烧坏，造成整个电路断路，另外两只灯泡无法发光•故D不符合题意.故选C.【考点】电路的基本连接方式.17 . （2017山东青岛，11, 3分）（多选）如图所示，电源电压保持2V不变，小灯泡L标有“ 2.5V 0.2A字样，小灯泡的阻值保持不变•闭合开关3、S2，下列说法正确的是（）A •电源工作时，将其他形式的能转化为电能B .此时小灯泡L正常发光C •若只断开开关S2，小灯泡L变得更亮D .若开关S2由闭合变为断开，电流表的示数变小【答案】AD【解析】解:【答案】CDA •电源是为用电器提供电能的装置，其工作时把其他形式的能转化为电能，故A正确；B •闭合开关Si、S2时，灯泡L与电阻R并联，电流表测干路电流，由并联电路中各支路两端的电压相等可知，灯泡两端的电压U L=U=2V，小于灯泡的额定电压，则灯泡不能正常发光，故B错误；C.因并联电路中各支路独立工作、互不影响，所以只断开开关S2时，灯泡两端的电压和通过的电流不变，灯泡的实际功率不变，亮度不变，故C错误；D •开关S2断开时，电路为L的简单电路，由并联电路中干路电流等于各支路电流之和可知，开关S2由闭合变为断开时，干路电流变小，即电流表的示数变小，故D正确.故选AD •【考点】电路的动态分析；电功.18• （2017湖北黄石，6, 3分）如图所示，将一节干电池和三只均标有“1.5V 0.5W”的小灯泡接入电路，当开关S i闭合、S2断开时，三只灯泡均能发光•若将开关S i、S2均闭合，则（）A •只有灯泡L i熄灭B •三只灯泡均熄灭C.灯泡L2、L3熄灭，L i更明亮 D .灯泡L3熄灭，L i、L2均更明亮【答案】C【解析】解：一节干电池的电压为i.5V，三个灯泡的规格均为“i.5V 0.5W”，则每个灯泡的额定电压等于电源电压；由图可知，当开关S i闭合、S2断开时，L2、L3并联后再与L i串联，此时三只灯泡均能发光；由串联电路的电压特点可知，每个小灯泡的电压均小于i.5V ；若将开关S i、S2均闭合，则灯泡L2、L3被短路，此时电路中只有灯泡L i, L i两端电压增大为i.5V ,L i的实际功率增大，所以L i更明亮，故C正确，ABD错误.故选C【考点】电路的三种状态.i9 • （20i7福建，5, 3分）如图所示的吸引现象”由静电引起的是（A . 磁铁吸引硬币B •压紧的铅块互相吸引n摩擦后的气球吸引头发 D.[ 吸盘吸在墙壁上【答案】C【解析】解：A、磁铁能够吸引硬币，是由于磁体具有吸引铁钴镍等金属的性质，属于磁体对物体的作用力，是非静电引起的，故A错误；B、两个压紧的铅块能吊起钩码，由于分子间存在相互作用的引力而使两块铅块粘在一起，不易分开，故B错误；C、摩擦后的气球带上了电荷，能吸引不带电的头发，是由静电引起的，故C正确；D、吸盘要固定在墙壁上，需要先用力挤压塑料吸盘，把盘内的空气挤出，然后吸盘就被外界的大气压紧压在了墙壁上，是非静电引起的，故D错误.故选C.【考点】静电现象.20•（2017甘肃兰州，2，3分）关于物质的性质，下列说法错误的是（）A •导体与绝缘体的本质区别在于是否有大量的自由电荷B .电磁铁中间插入的铁芯是硬磁铁材料C •自行车车座底部安装的弹簧具有很好的弹性D •炒菜用铁铲的手柄多为木质是因为它不易导热【答案】B【解析】解：A、导体能够导电是因为导体内有大量的自由电荷，绝缘体不容易导电是因为绝缘体内的电荷不能够自由移动，故导体与绝缘体的本质区别在于是否有大量的自由电荷，故A正确；B、电磁铁的铁芯为软磁性材料的磁性不能保留下来，所以铁芯需用软磁性材料制成•故B错误;C、自行车座的弹簧是起减震的作用的，即当自行车在上下颠簸的时候，弹簧的弹性起到一个缓冲的作用，故C正确；D、炒菜用铁铲的手柄多为木质是因为它的导热性差，故D正确.故选B •【考点】物质的物理特征.21. （2017甘肃兰州，6, 3分）某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L i和采暖灯L2不能同时工作，下列电路图中符合要求的是（）【答案】A【解析】解：由题意可知，排气扇可单独工作，则排气扇与照明灯L i和采暖灯L2并联，照明灯L i和采暖灯L2不能同时工作，说明照明灯L i和采暖灯L2由一个单刀双掷开关控制，由此可将BC选项排除；图D中当开关与2连接时，照明灯L i和采暖灯L2同时工作，不符合题意，故D错误，只有A选项正确.故选A.【考点】电路的基本连接方式.22. （20i7甘肃兰州i0,3）下列关于认识物质世界的叙述中错误的是（）A •最早确立物质原子论的学者是阿伏伽德罗B •电子的发现使人们认识到原子不是构成物质的最小单元C •卢瑟福通过a粒子散射实验发现了原子核D •哥白尼把人们从地球是宇宙中心”的错误认识中解脱出来【答案】A【解析】解：A、i808年，英国科学家道尔顿提出了原子论•他认为物质都是由原子直接构成的；原子是一个实心球体，不可再分割•故A错误；B、i897年，英国科学家汤姆生发现原子中存在电子. 电子的发现使人们认识到原子不是构成物质的最小单元.故B正确；C、i9ii年英国科学家卢瑟福进行了a粒子散射实验，发现了原子是由原子核和核外电子构成的. 故C正确；D、近代波兰科学家哥白尼提出以太阳为中心的宇宙模型，简称日心说”.把人们从地球是宇宙中心”的错误认识中解脱出来•故D正确.故选A.【考点】物理常识.23. （2017贵州安顺，1 , 3分）纳米陶瓷作为高科技材料应用广泛，它具有耐磨、耐腐蚀、耐高温、防浸透、完全无磁性等特点，但它不可用于下列哪项技术中（）A •纳米陶瓷刀B .公交IC卡C .嫦娥二号”外表涂层D.装浓硫酸的容器【分析】根据材料的特性及各选项的材料是否适合这一特性来判断.【解析】解：A、纳米陶瓷用于纳米陶瓷刀，禾U用了其耐磨的特性的特点；故A不合题意；B、IC卡芯片是电子线路，陶瓷不是导体，所以不能用纳米陶瓷来做；故B符合题意；C、纳米陶瓷用作嫦娥二号”外表涂层，利用了耐高温的特性；故C不合意题；D、纳米陶瓷用作装浓硫酸的容器，利用耐腐蚀的特性.故D不合题意故选B.【考点】纳米材料的应用和发展前景.24. （2017广东广州，3, 3分）如图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属A•带电棒一定带正电B•带电棒一定带负电C•两片金属箔一定带异种电荷 D •两片金属箔一定带同种电荷【答案】D【解析】解：用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，是由于金属箔上带了同种电荷.但由于不能知带电棒所带电荷的性质，所以无法判断金属箔上带的什么电荷. 故只有选项D说法正确.故选D.【考点】验电器的原理及使用.25. （2017天津，7, 3分）某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图中的电路符合要求的是（）【答案】D 【解析】解：由题意知，两个灯泡并联，且各有 绿灯，故C 符合题意. 故选：C .个开关控制，前门开关控制红灯，后门开关控制【考点】串、并联电路的设计.26 . （2017福建，15, 3分）为了提高行车的安全性，有的汽车装有日间行车灯，如图所示.当汽车启动时，S i 闭合，日间行车灯 L i ，立即亮起，再闭合 S 2,车前大灯L 2也亮起.图所示的电路图中符A . 由电路图可知， 只闭合 S i 时,B . 由电路图可知， 只闭合 S i 时,C . 由电路图可知， 只闭合S i 时, 题意；D . 由电路图可知， 只闭合S i 时, 意.故选D .两灯泡都亮，再闭合 S 2时，L i 不亮，故B 不符合题意; 车前大灯L 2亮，再闭合S 2时，日间行车灯L i 亮，故C 不符合日间行车灯 L i 亮，再闭合S 2时，车前大灯L 2亮，故D 符合题合这一情况的是（Air timrftiA .B .C .【解析】解:两灯泡均不亮，故 A 不符合题意;【考点】串、并联电路的设计.二.填空题1.（2017安徽，4, 2分）摩擦起电实际上是电子在物体之间的转移•与丝绸摩擦过的玻璃棒带正电，是因为在摩擦过程中玻璃棒_______________ 了电子（选填得到”或失去”）.【答案】失去【解析】解：用绸子摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒失去了电子.故答案为：失去【考点】摩擦起电的实质.2.（2017甘肃白银，9, 2分）如图所示是在中国科技馆一位同学在静电台上体验怒发冲冠”游戏时的情景•体验者用手接触带电金属球后，她的头发就带上了________________________ （选填同种”或异种”）电荷，因而竖起张开.【答案】同种【解析】解：当体验者用手触摸静电球时，人身体就会带上电荷，即人的头发上会带上电荷，且都是同种电荷，由于同种电荷相互排，故此人的头发会竖起张开.故答案为：同种.【考点】电荷间的相互作用规律.3.（2017甘肃天水，10, 2分）用丝绸摩擦玻璃棒，玻璃棒由于失去电子而带正电，用这根玻璃棒靠近悬挂的气球，气球被推开，则气球带正电.【答案】正；正.【解析】解：用丝稠摩擦玻璃棒，玻璃棒由于失去电子而带正电；因为同种电荷相互排斥，而玻璃棒靠近悬挂的气球，气球被推开，则气球与玻璃棒带同种电荷，都带正电.故答案为：正；正.【考点】摩擦起电的实质；电荷间的相互作用规律.4. __________________________________________________________________________ （2017湖北襄阳，11,2分）我们在考试时用到的2B铅笔中的石墨是_____________________________________________________ （填导体”或绝缘体” •如果你家中同时使用的用电器越多，干路中的电流将______________________ •【答案】导体；变大.【解析】解：（1）2B铅笔芯是石墨制成，石墨是导体；（2）在家庭电路中，各用电器互不影响，因此各用电器是并联的，干路中的电流等于各支路电流之和，因此同时开启的用电器越多，电路中的总电流变大.故答案为：导体；变大.【考点】导体；并联电路的电流规律.5. ____________________________________________________________________________________________________ （2017山东威海，15, 2分）丝绸摩擦过的玻璃棒带正电，是因为玻璃棒在摩擦的过程中__________________________________ 电子；若把它与不带电的验电器金属球接触，会发现验电器金属箔片张开，其原因是___________________ .【答案】失去；同种电荷相互排斥.【解析】解：丝绸摩擦过的玻璃棒带正电，是因为玻璃棒在摩擦的过程中失去电子.当把带正电荷的玻璃棒与验电器的金属球接触后，电荷会通过金属球、金属杆传到金属箔上，金属箔带上同种电荷，同种电荷相互排斥，所以金属箔张开.故答案为：失去；同种电荷相互排斥.【考点】正电荷与负电荷；摩擦起电的实质.6. ____________________________________________________________________________ （2017南充，17, 2分）如图所示，验电器的金属箔张开，是因为_____________________________________________________ 种电荷相互排斥；要让一段电路中有电流，它的两端就要有__________________ .【答案】同；电压【解析】解：（1）验电器的金属箔片张开是因为同种电荷互相排斥. （2）要在一段电路中产生电流，它的两端就要有电压. 故答案为：同；电压.【考点】验电器的原理及使用，电压7.（2017甘肃兰州，19, 2分）用毛皮摩擦过的橡胶棒接触不带电的验电器金属球时，验电器的金属箔张角变大，这是由于验电器______________ （选填得到”或失去”电子，所带的_______________ （选填正”或负”）电荷增多的缘故.【答案】得到；负.【解析】解:毛皮摩擦过的橡胶棒带负电，即橡胶棒有多余的电子，它与不带电的验电器金属球接触，多余的电子通过金属球向验电器的金属箔片运动，此过程中橡胶棒失去一部分电子而带的负电荷减少，对于验电器，由于有了多余的电子，使其带上了负电，即负电荷增多.故答案为：得到；负.【考点】验电器的原理及使用.& （2017庆阳，9, 2分）如图所示是在中国科技馆一位同学在静电台上体验怒发冲冠”游戏时的情景.体验者用手接触带电金属球后，她的头发就带上了_____________________ （选填同种”或异种”电荷，因而竖起张开.【答案】同种【解析】解：当体验者用手触摸静电球时，人身体就会带上电荷，即人的头发上会带上电荷，且都是同种电荷，由于同种电荷相互排，故此人的头发会竖起张开. 故答案为：同种.【考点】电荷间的相互作用规律三、作图题（共7分）1 . （2017四川内江，21, 3分）请设计一个由干电池供电、开关控制微型电动机工作的简单电路，在如图所示的虚线方框内画出电路图.【答案】见解析【解析】解：电动机，最后到电源负极，画出电路图如下图所示:2.（2017江苏扬州，25, 2分）如图，使用笔画线代替导线完成电路.要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉.。

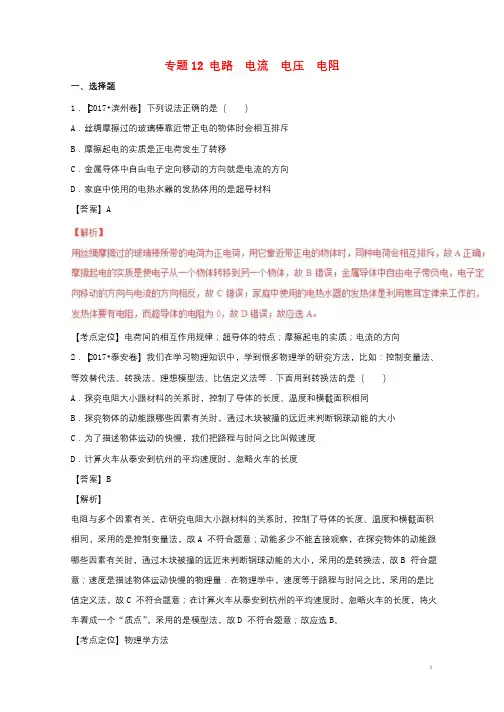

专题12 电路电流电压电阻一、选择题1．【2017•滨州卷】下列说法正确的是（）A．丝绸摩擦过的玻璃棒靠近带正电的物体时会相互排斥B．摩擦起电的实质是正电荷发生了转移C．金属导体中自由电子定向移动的方向就是电流的方向D．家庭中使用的电热水器的发热体用的是超导材料【答案】A【考点定位】电荷间的相互作用规律；超导体的特点；摩擦起电的实质；电流的方向2．【2017•泰安卷】我们在学习物理知识中，学到很多物理学的研究方法，比如：控制变量法、等效替代法、转换法、理想模型法、比值定义法等．下面用到转换法的是（）A．探究电阻大小跟材料的关系时，控制了导体的长度、温度和横截面积相同B．探究物体的动能跟哪些因素有关时，通过木块被撞的远近来判断钢球动能的大小C．为了描述物体运动的快慢，我们把路程与时间之比叫做速度D．计算火车从泰安到杭州的平均速度时，忽略火车的长度【答案】B【解析】电阻与多个因素有关，在研究电阻大小跟材料的关系时，控制了导体的长度、温度和横截面积相同，采用的是控制变量法，故A不符合题意；动能多少不能直接观察，在探究物体的动能跟哪些因素有关时，通过木块被撞的远近来判断钢球动能的大小，采用的是转换法，故B符合题意；速度是描述物体运动快慢的物理量．在物理学中，速度等于路程与时间之比，采用的是比值定义法，故C不符合题意；在计算火车从泰安到杭州的平均速度时，忽略火车的长度，将火车看成一个“质点”，采用的是模型法，故D不符合题意；故应选B。

【考点定位】物理学方法3．【2017•泰安卷】在做物理实验时，经常需要进行反复多次试验，其中有些为了减小误差，有些是为了寻找普通规律．例如5个物理实验①“用刻度尺测量长度”时，多次测量②“探究液体内部的压强”时，多次改变液体密度、液体深度③“探究串、并联电路中各处电流的关系”时，换用不同规格的小灯泡，多次测量④“用伏安法测电阻”时，多次测量定值电阻两端的电压和通过电阻的电流值⑤“探究平面镜成像特点”时多次测量物距、像距以及物和像大小上述实验中是为了寻找普遍规律的是（）A．只有①②③B．只有①④C．只有②③⑤D．只有②④⑤【答案】C【解析】【考点定位】物理学方法4．【2017•烟台卷】在如图所示电路中，电源电压不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表的示数变小B．电压表的示数变小C．电流表的示数不变D．电压表的示数变大【答案】C【解析】由电路图可知，灯泡L与滑动变阻器R并联，电压表测电源的电压，电流表测通过L的电流，因电源的电压不变，所以，滑片移动时，电压表的示数不变，故BD错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过L的电流不变，即电流表的示数不变，故A 错误、C正确；故应选C。

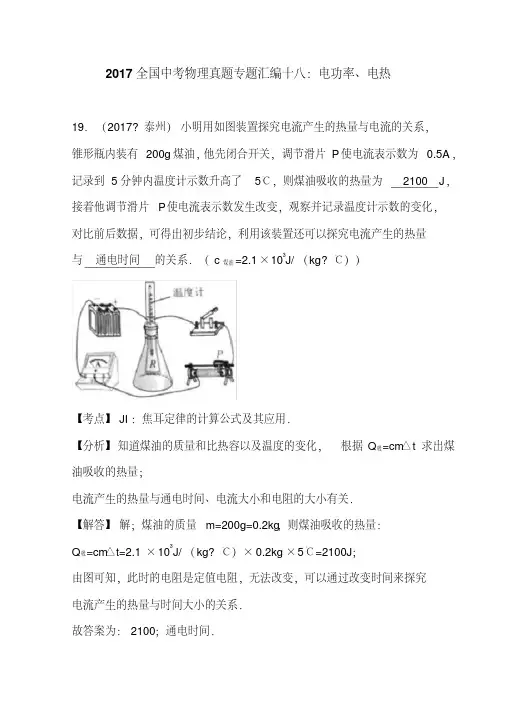

2017全国中考物理真题专题汇编十八：电功率、电热19．（2017?泰州）小明用如图装置探究电流产生的热量与电流的关系，锥形瓶内装有200g煤油，他先闭合开关，调节滑片P使电流表示数为0.5A，记录到5分钟内温度计示数升高了5℃，则煤油吸收的热量为2100 J，接着他调节滑片P使电流表示数发生改变，观察并记录温度计示数的变化，对比前后数据，可得出初步结论，利用该装置还可以探究电流产生的热量与通电时间的关系．（c煤油=2.1×103J/（kg?℃））【考点】JI：焦耳定律的计算公式及其应用．【分析】知道煤油的质量和比热容以及温度的变化，根据Q吸=cm△t求出煤油吸收的热量；电流产生的热量与通电时间、电流大小和电阻的大小有关．【解答】解；煤油的质量m=200g=0.2kg，则煤油吸收的热量：Q吸=cm△t=2.1×103J/（kg?℃）×0.2kg×5℃=2100J；由图可知，此时的电阻是定值电阻，无法改变，可以通过改变时间来探究电流产生的热量与时间大小的关系．故答案为：2100；通电时间．24．（2017?泰州）如图为某同学设计的调光灯电路，S为选择开关，当S 接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，的那个S接触c点时，电路可继续调光．已知变阻器R1的规格为“10Ω 1A”，灯泡L上标有“6V 3.6W”字样，电源电压恒为9V．（1）求小灯泡的额定电流；（2）求定值电阻R0的阻值；（3）当S接触c点时，调节R3滑片至中点位置，电路中的电流为0.5A，求此时灯泡的实际功率．【考点】J9：电功率与电压、电流的关系；IH：欧姆定律的应用；JE：实际功率．【分析】（1）根据I=算出小灯泡的额定电流；（2）根据串联电路的电压特点求出灯泡正常发光时变阻器两端的电压，根据串联电路的电流特点和欧姆定律得出等式，然后求定值电阻R0的阻值；（3）根据电路中的电流为0.5A，求出总电阻，根据串联电路的电阻特点求出地球的电阻，根据P=I2R求出灯泡的实际功率．【解答】解：（1）由P=UI得，小灯泡的额定电流：I===0.6A；（2）因串联电路中总电压等于各分电压之和，所以，灯泡正常发光时，定值电阻R0两端的电压：U0=U﹣U L=9V﹣6V=3V，因串联电路中各处的电流相等，所以，电路中的电流：I=0.6A，定值电阻R0的阻值：R0===5Ω；（3）当S接触c点时，调节R3的滑片至中点位置时R3=5Ω，电路中的电流为：I′=0.5A，电路的总电阻：R===18Ω，灯泡的电阻为：R L=R﹣R3=18Ω﹣5Ω=13Ω，灯泡的实际功率为：P L=I2R=（0.5A）2×13Ω=3.25W．答：（1）小灯泡的额定电流为0.6A；（2）定值电阻R0的阻值为5Ω；（3）当S接触c点时，调节滑片至中点位置，电路中的电流为0.5A，此时灯泡的实际功率为 3.25W．24. （2017?湘潭）小林家的电能表4月底的读数为824.6kW?h，5月底读数如图所示，则他家5月份用电____kW?h．他家用电器同时工作时总电流不能超过A，总功率不能超过W．【考点】电功率的计算；电能表参数的理解与电能的求法．【专题】计算题；信息给予题；电能和电功率．【分析】电能表的读数：电能表的最后一位数是小数，单位kW?h；月末与月初的示数差即为本月消耗的电能；已知电能表的额定电压和标定电流，根据公式P=UI可求电路的最大功率．【解答】解：（1）由题知，4月底的读数为824.6kW?h，5月底读数为932.6kW?h，5月份用电：W=932.6kW?h-824.6kW?h=108kW?h；（2）由图示电能表可知，电能表正常工作时的电压是220V，允许通过的最大电流是10A，则电能表允许的用电器最大总功率：P=UI=220V×20A=4400W．故答案为：108；20；4400．【点评】本题考查了电能表的参数的理解与电能的求法，理解好电能表的相关参数的意义是关键．27.(2017?广西)（7分）在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为“2.5v”，正常发光时的电阻约为8Ω。

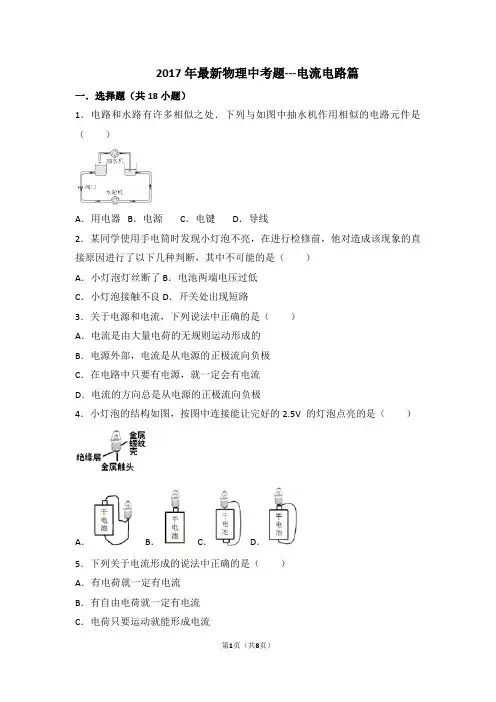

2017年最新物理中考题---电流电路篇一．选择题（共18小题）1．电路和水路有许多相似之处．下列与如图中抽水机作用相似的电路元件是（）A．用电器B．电源C．电键D．导线2．某同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是（）A．小灯泡灯丝断了 B．电池两端电压过低C．小灯泡接触不良 D．开关处出现短路3．关于电源和电流，下列说法中正确的是（）A．电流是由大量电荷的无规则运动形成的B．电源外部，电流是从电源的正极流向负极C．在电路中只要有电源，就一定会有电流D．电流的方向总是从电源的正极流向负极4．小灯泡的结构如图，按图中连接能让完好的2.5V 的灯泡点亮的是（）A．B．C．D．5．下列关于电流形成的说法中正确的是（）A．有电荷就一定有电流B．有自由电荷就一定有电流C．电荷只要运动就能形成电流D．只有电荷的定向移动才能形成电流6．下面电路图中连接正确的是（）A．B．C．D．7．下列做法在连接电路中没有必要的是（）A．观察、认识仪器、仪表，阅读使用说明书，了解使用方法B．每处接线都必须接牢，线端在接线柱上按顺时针旋转，保证接触良好C．必须从电源正极开始依次连接各元件，最后达到电源负极D．画好电路图，确认电路图无误后，再根据电路图连接电路8．如图所示，电路连接正确的是（）A．B．C．D．9．在电学实验中，下列说法中没有必要的是（）A．在一般电路中，开关应最靠近电源的正极B．电压表应并联在电路中C．在无法估计被测电阻大小时，电流表、电压表应选用较大的量程D．连接电路时应将开关断开10．如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于（）A．开关B．导线C．电源D．用电器11．在如图所示的四个电路图中，符合电路基本组成条件且连接正确的是（）A．B．C．D．12．如图所示，正确完整的电路图是（）A．B．C．D．13．关于电路的说法错误的是（）A．电源是提供电能的装置B．只有电路闭合时，电路中才有电流C．电流沿着“正极→用电器→负极”的方向流动D．用电器是将其他形式的能转化为电能的装置14．如图所示将几个水果与发光二极管连接起来，二极管便发出了光．其中的水果相当于电路中的（）A．导线B．电源C．开关D．用电器15．一种声光报警器的电路如图所示．闭合开关S1和S2后，会出现的现象是（）A．灯亮，铃不响B．灯不亮，铃不响C．灯亮，铃响D．灯不亮，铃响16．如图是世界上第一台飘浮风力涡轮发电机，它的外形好似一个长翅膀的巨型甜甜圈，它内装氦气，中央采用类似螺旋推进器的叶片．飘浮在距地面350米的高空，并通过高强度的导线向地面输电．关于漂浮风力涡轮发电机，下列四种说法不正确的是（）A．内装氦气，可能是利用了氦气密度比空气小的性质B．能量转化过程为：风能→叶片的机械能→电能C．漂浮在350米的高空发电是利用了此时高空的风力更大同时更稳定的特点D．通过导线向地面输电时，金属导体中的电流是由正电荷定向移动形成的17．关于电流的方向的说法中正确的是（）A．带电微粒的运动方向就是电流的方向B．金属中自由电子移动的方向就是电流的方向C．负电荷定向移动的方向与规定的电流方向相反D．科学上规定正电荷运动的方向就是电流的方向18．图中的4个元件符号分别表示（）A．二极管、电动机、电阻、交叉相连的导线B．发光二极管、电阻表、滑动变阻器、交叉不相连的导线C．发光二极管、电动机、滑动变阻器、交叉不相连的导线D．发电机、电动机、滑动变阻器、交叉相连的导线二．填空题（共16小题）19．从显像管尾部的热灯丝发射出来的电子，高速撞击在电视机荧光屏上，使荧屏发光，则在显像管内电流的方向是从流向．20．物理学上把定向移动的方向规定为电流的方向，金属导体中自由电子定向移动的方向与电流的方向相．21．如图所示，导体中有电流的是图，此图中电流的方向是向．22．如图所示是闪电电流通过避雷针的示意图，该闪电电流是大地中的自由电荷发生形成的，图示中的电流方向是（选填“大地流向云层”或“云层流向大地”）．23．验电器A带负电，B不带电．用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图所示），金属棒中电流方向是：．（选填“由A 到B”或“由B到A”）24．如图所示两个相同的验电器A和B，A带正电，B不带电用带绝缘手柄的金属棒把A、B连接起来后，B带电，电荷移动的方向是，金属棒中的瞬间电流方向是．（选填“从A到B”、“从B到A”）25．避雷针的工作原理就是当发生闪电时，避雷针的内部电子是由地面流向针的顶端的．由此可知，此时避雷针中电流的方向：流向．（填“针顶”或“大地”）26．避雷针是针状金属物，它可以利用尖端放电，若云层带正电，大地带大量电子，那么尖端放电时，避雷针中电子方向是（选填“从云层到大地”或“从大地到云层”）．27．电路中有持续电流的条件是：（1）电路中必须有；（2）电路必须．28．一个完整的电路应包括、、导线和开关四部分．只有电路是路时，电路中才有电流．29．许多宾馆都利用房卡取电，如图所示，只有把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于家庭电路中的，通电后用一个便携式充电器给手机电池充电，在充电过程中，该手机电池相当于电路中的．（选填“电源”、“用电器”或“开关”）．30．如图所示，是一个生活中常用的充电宝．当充电宝正在给手机电池充电时，该手机电池相当于电路中的．充电宝相当于电路中的．31．如图是一个简单电路，在电路中，提供电能的装置是，消耗电能的装置是．32．冬季，输电线结冰容易造成倒塔（杆）断线，影响电能的输送．为了保证正常供电，通常要给输电线除冰：在短时间内让输电线不经过用电器而直接接通，使电路，输电线中的电流很大，产生的内能增加，使冰（填物态变化名称）．33．如图是定时炸弹的引爆装置电路示意图，S是定时开关．起爆器中有电流通过时它就会引爆．未到达设定起爆时间，起爆器上（填“有”或“没有”）电流通过；当设定起爆时间一到，定时开关S会自动（选填“断开”或“闭合”）．为使引爆装置停止工作，拆弹专家应剪断图中的（选填“红线”或“蓝线”）．34．连接电路前，开关必须处于状态，这是为了防止电流而烧坏或．三．多选题（共3小题）35．下列说法正确的是（）A．在一段电路中，某段导体中有电流通过，导体两端一定有电压B．只有正电荷的定向移动才能形成电流C．金属导体中的电流方向与电子实际移动方向相反D．导体两端有电压，导体中就一定有电流通过36．下列说法中正确的是（）A．只要电路中有电源存在，电路中就一定有电流B．电路中负电荷发生定向移动时，电路中一定有电流C．金属导体中自由电子定向移动的方向一定与电流方向相同D．在有电流通过的电路中，电流在电源外部沿着“正极→用电器→负极”的方向流动37．如图所示，验电器A带正电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中下列说法正确的是（）A．电流方向由A到BB．电流是由A的正电荷定向移动到B形成的C．电子移动的方向由B到AD．验电器A的箔片张角减小四．作图题（共1小题）38．如图是某种手电筒的剖面图，请按照实物剖面图，在方框中画出这种手电筒的电路图．五．解答题（共1小题）39．请根据你学过的知识和生活经验，写出你所知道的不同种类的电路元件的名称，每个写出3种：①电源：、、；②用电器：、、；③开关：、、．。

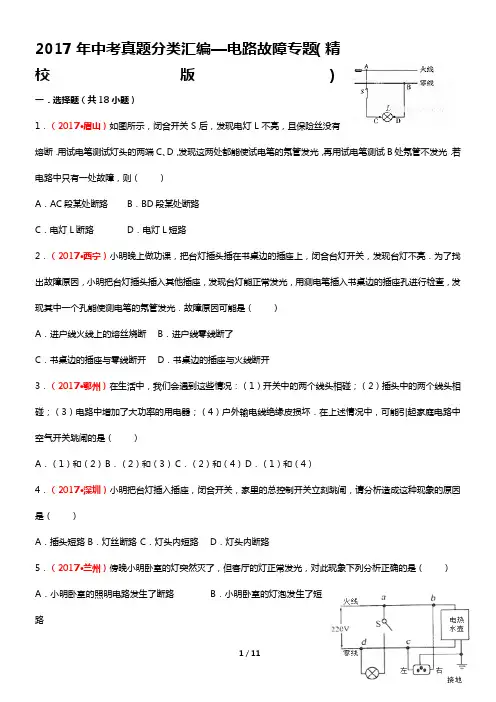

2017年中考真题分类汇编—电路故障专题（精校版）一．选择题（共18小题）1．（2017•眉山）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路2．（2017•西宁）小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（）A．进户线火线上的熔丝烧断B．进户线零线断了C．书桌边的插座与零线断开D．书桌边的插座与火线断开3．（2017•鄂州）在生活中，我们会遇到这些情况：（1）开关中的两个线头相碰；（2）插头中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏．在上述情况中，可能引起家庭电路中空气开关跳闸的是（）A．（1）和（2）B．（2）和（3） C．（2）和（4）D．（1）和（4）4．（2017•深圳）小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（）A．插头短路 B．灯丝断路 C．灯头内短路D．灯头内断路5．（2017•兰州）傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是（）A．小明卧室的照明电路发生了断路B．小明卧室的灯泡发生了短路C．他家工作电器的总功率过大D．可能是进户线断了6．（2017•烟台）如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路7．（2017•自贡）家庭电路中的保险丝熔断了，以下原因中不可能的是（）A．家庭中用电器的总功率过大B．电灯开关中的两根导线相碰C．保险丝的规格不合适，熔断电流太小D．插头中的两根导线相碰8．（2017•云南）小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏9．（2017•常德）在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表、电流表示数均不变．下列判断正确的是（）A．L1短路B．L1断路C．L2短路D．L2断路10．（2017•攀枝花）如图所示的电路中，电源电压为6V，当开关S、S1和后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．灯L1处断路C．灯L2处短路D．灯L2处断路11．（2017•南京）如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，造成此现象的原因可能时（）A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路D．乙灯泡断路12．（2017•营口）如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为2.8V，如果把电压表改接在电源两端，示数也为2.8V，则该电路的故障是（）A．L1断路B．L2断路C．L1短路D．L2短路13．（2017•哈尔滨）如图所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是（）A．滑动变阻器断路B．滑动变阻器短路C．灯泡L2短路D．灯泡L2断路14．（2017•广元）如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了15．（2017•威海）如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（）A．灯L断路 B．灯L短路 C．电阻R断路D．电阻R短路16．（2017•德阳）在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（）A．灯泡L1开路B．灯泡L2开路C．灯泡L2短路D．电流表短路17．（2017•连云港）在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（）A．R1短路B．R1断路C．R2短路D．R2断路18．（2017•内江）某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮．他用电压表进行电路故障检测，把电压表并联接在某两点之间，测试结果如表所示．则可以判定电路中的故障是（）A．灯泡L1短路B．灯泡L2短路C．de段开路D．be段开路二．填空题（共6小题）19．（2017•自贡）电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：（1）L0不亮，说明该支路．（2）L0正常发光，说明该支路．（3）L0发光呈暗红色，说明该支路．20．（2017•长春）如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6V，则电路中故障是灯（选填“短路”或“断路”），电源两端电压为V．21．（2017•昆明）在图中所示电路中，电源电压恒为6V．闭合S后，发现两个小灯泡（均标有”3V 1W“）都不亮，用电压表测得U ac=U bd=6V，如果电路中的各段导线及连接处均无问题且故障只有一处，那么电路故障是（须指明那个元件出了什么故障）；如果此时用电压表去测灯泡L1两端电压，则电压表的示数为．22．（2017•吉林）如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是并联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是L2断路．23．（2017•济宁）两个相同的小灯泡串联起来接入电路中，正常工作．如果其中一只灯泡发生了断路，另一只灯泡也不能工作．用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡．你认为用（选填“导线”或“电压表”）检测更好些，理由是．24．（2017•上海）在如图所示的电路中，电源电压为U，己知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电压表指针的位置不变，请根据相关信息写出电压表的示数及相应的故障．．三．多选题（共1小题）25．（2017•宜宾）如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮．经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（）A．用一根导线分别与两个灯泡并联B．用一个电流表分别串联在图中的a、b、c三点C．用一个电压表分别与两个灯泡并联D．用一个小灯泡分别与两个灯泡并联四．解答题（共1小题）26．（2017•鄂州）小伟连接两灯并联电路的情况如图所示．当他“试触”时，发现电压表的指针不动、电流表的指针很快向右偏转，两灯都不发光．小敏指出他在电路连接中有错误．若闭合开关S，可能造成的后果是；现在请你只改接图电路中的一根导线，使电路连接完全正确．（在错接的导线上画×，然后画出正确的接线位置）参考答案与解析1.B．解析：A、AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；B、BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；C、电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误．2.C．解析：A、进户线火线上的熔丝烧断，台灯不会发光，故A错；B、进户线零线断，台灯不会发光，故B错；C、书桌边的插座其中一个孔接火线，能使氖管发光，若零线断开，使得灯不能发光，故C正确；D、书桌边的插座与火线断开，不会使测电笔的氖管发光，故D错．3.B．解析：（1）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大；（2）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，烧毁保险丝；（3）电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大．烧毁保险丝；（4）户外线绝缘皮损坏，不会烧毁家庭电路中的保险丝．故（2）（3）正确。

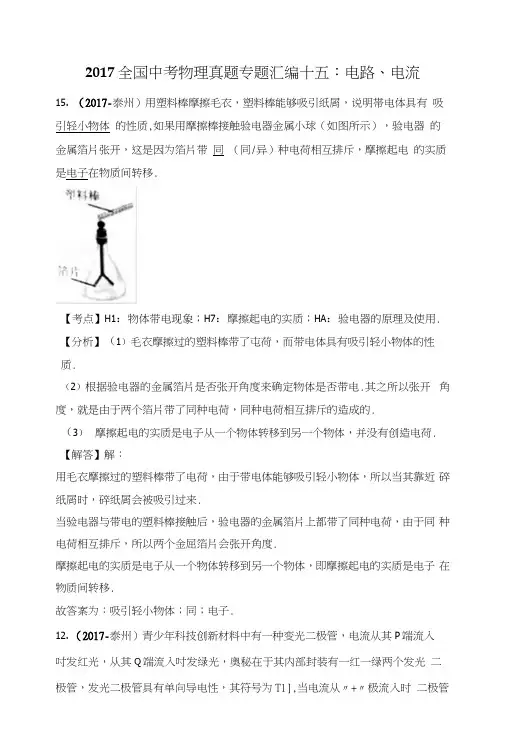

2017全国中考物理真题专题汇编十五：电路、电流15.（2017-泰州）用塑料棒摩擦毛衣，塑料棒能够吸引纸屑，说明帯电体具有吸引轻小物体的性质,如果用摩擦棒接触验电器金属小球（如图所示），验电器的金属箔片张开，这是因为箔片带同（同/异）种电荷相互排斥，摩擦起电的实质是电子在物质间转移.【考点】H1：物体带电现象；H7：摩擦起电的实质；HA：验电器的原理及使用. 【分析】（1）毛衣摩擦过的塑料棒带了屯荷，而带电体具有吸引轻小物体的性质.（2）根据验电器的金属箔片是否张开角度来确定物体是否带电.其之所以张开角度，就是由于两个箔片带了同种电荷，同种电荷相互排斥的造成的.（3）摩擦起电的实质是电子从一个物体转移到另一个物体，并没有创造电荷. 【解答】解：用毛衣摩擦过的塑料棒带了电荷，由于带电体能够吸引轻小物体，所以当其靠近碎纸屑时，碎纸屑会被吸引过来.当验电器与带电的塑料棒接触后，验电器的金属箔片上都带了同种电荷，由于同种电荷相互排斥，所以两个金屈箔片会张开角度.摩擦起电的实质是电子从一个物体转移到另一个物体，即摩擦起电的实质是电子在物质间转移.故答案为：吸引轻小物体；同；电子.12. （2017-泰州）青少年科技创新材料中有一种变光二极管，电流从其P端流入吋发红光，从其Q端流入吋发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为T1],当电流从〃+〃极流入时二极管能通电且发光，当电流从极流入时二极管不能发光，则该变光二极管【考点】42：半导体的特点.【分析】当电流从二极管的正接线柱流入，负接线柱流出时,二极管将屯路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态.【解答】解：因为二极管具有单向导电性，当电流从二极管的止接线柱流入，负接线柱流出时, 二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态；根据题意可知，电流从其P端流入吋发红光，从其Q端流入吋发绿光，所以两二极管并联，H红发光二极管的正接线柱在P端，负接线柱在Q端，绿发光二极管的正接线柱在Q端，负接线柱在P端，所以C图正确.故选C.23. （2017-湘潭）如图，验电器是检测物体是否带（选填“电”或“磁”）的仪器.用带电体接触验电器的金属球，金属箔就会张开，是因为两个金属箔片带有__________________ （选填“同种”或“异种”）电荷,相互_______ （选填“吸引”或“排斥”）.金屈球【考点】验电器的原理及使用.【专题】定性思想；电流和电路.【分析】验电器是用来检验物体是否带电仪器.验电器是根据同种电荷相互排斥的原理制作的，金属箔片所带的电荷量越多，其张角越大.【解答】解：验电器是用来检验物体是否带电仪器；用带电体接触验电器的金属球时，电荷通过验电器的金属球传给金属杆传给两片金属箔，两片金属箔带同种电荷，同种电荷相互排斥而张开.故答案为：电；同种；排斥.【点评】此题考查对验电器用途、原理及其使用特点的了解.要牢记.19（2017*广西）2017年6月5 FI是第22个全国爱眼日。

2017全国中考物理真题汇编电压和电阻（精校版）一．选择题1．（2017·云南）小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图1所示，如果此时将开关闭合，则（D）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏2.（2017·邵阳）如图2所示电路，电源电压为 5V，L1、L2发光时的电阻均为6Ω，电流表、电压表量程应分别选择（B）A．电流表（0～0.6A）、电压表（0～3V）B．电流表（0～0.6A）、电压表（0～15V）C．电流表（0～3A）、电压表（0～3V）D．电流表（0～3A）、电压表（0～15V）图1 图2 图3 图43. （2017·衡阳）如图3所示，闭合开关后两灯均能发光，则（B）A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙都为电流表D．甲、乙都为电压表4. （2017·柳州）如图4所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2，关于它们的关系正确的是（D）A．U=U1=U2 B．U＞U1+U2 C．U＜U1+U2 D．U=U1+U25. （2017·贵阳）越来越多的家庭选择LED电灯作为照明光源，某广告中说道：“选择LED，你就是选择了节能”，其中“节能”体现了LED电灯的下列哪个优点（B）A．无紫外线辐射B．发光效率高C．使用寿命长D．对环境无污染6. （2017·郴州）随着技术的进步，LED常被用作光源或信号显示器，制作LED的关键材料是（D）A．绝缘体B．普通导体C．超导体D．半导体7. （2017·泰州）青少年科技创新材料中有一种变光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为，当电流从“+”极流入时二极管能通电且发光，当电流从“-”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（C）8. （2017·长沙）关于导体的电阻，下列说法中正确的是（C）A．导体导电说明它对电流没有任何阻碍作用B．导体的电阻越大，说明它对电流的阻碍作用越小C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关D．导体的电阻由它两端的电压和通过的电流决定9. （2017·镇江）电阻这一物理量的单位是（B）A．安培B．欧姆C．伏特D．瓦特10. （2017·徐州）使用调光时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的（A）A．长度B．横截面积C．材料D．温度11. （2017·兰州）关于电压、电流和电阻，下列说法正确的是（C）A．导体的电阻由它两端电压和通过的电流决定B．电荷移动就能形成电流C．电路中有电流时它两端一定有电压D．电压的作用是电路中产生自由电荷12. （2017·广西）如图1所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电阻变小，小灯泡变亮．导致铅笔芯接入电路的电阻变小的主要因素是（B）A．材料B．长度C．温度D．横截面面积13. （2017·长春）材料、横截面积均相同的两根电阻丝（温度相同），a的长度大于b的长度，则（C）A．a的电阻小于b的电阻B．a的电阻等于b的电阻C．a的电阻大于b的电阻D．无法判断a与b电阻的大小14. （2017·贺州）导体的电阻与下列哪个因素无关（D）A．导体的材料B．导体的粗细C．导体的长度D．导体两端的电压15. （2017·攀枝花）下列因素中，对导体电阻大小有决定作用的是（B）A．导体是否接入电路B．导体的长度C．通过导体的电流D．导体两端的电压16. （2017·北京）（多选）中国科技馆有一个“会发电的衣服”的展台，在展台中可以做模拟“发电纤维发电”的实验．实验过程及现象如下：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加．则下列四个选项中，判断正确的是（ABC）A．压电薄膜振动时可以产生电压B．小灯发光说明振动的压电薄膜中产生了电流C．发光小灯的数量与踩动踏板的频率有关D．增大踩动踏板的频率，压电薄膜发电的总功率变小二填空题17. （2017·宜昌）将两片不同的金属片A、B浸在盐水中，这就是一个电池，该电池对外供电时，将化学能转化为电能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图2所示的偏转，则金属片A是正（选填正、负）极．图1 图2 图318. （2017·安徽）如图3所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头．a与b处相接时，电压表示数为6.0V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为4.5V，这时灯泡L2两端的电压为 1.5 V．19. （2017·天水）如图1所示，木块的长度为 2.70 cm；体温计的示数为37.3 ℃；电压表的读数为 2.8 V．图1 图220. （2017·河池）科学家发明一种由石墨烯制成的“排热被”，把它覆盖在电子元件上，能大幅度降低电子元件工作时的温度．这说明石墨烯具有良好的导热（选填“导电”或“导热”）性；用半导体材料制成的发光二极管具有单向导电的属性．21．（2017·北京）如图2所示的电阻箱的示数是2098 Ω．三实验题22. （2017·成都）在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路．（1）在连接电路中，开关应该处于断开（选填“闭合”或“断开”）状态．（2）根据如图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有L1或L2中的一处发生故障，则故障是L2开路（选填“L1开路”、“L1短路”、“L2开路”、“L2短路”）．（3）故障排除后，小涵选用不同的灯泡，完成了三次实验，并记录了数据．分析下表中的数据，可得出的结论为：串联电路两端的电压等于串联电路中各部分电路两端的电压之和．23. （2017·扬州）在“探究串联电路电压的特点”活动中．（1）如图所示，连接电路时，至少需要 6 根导线；实验中应选择规格不同（相同/不同）的小灯泡．（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是L2断路（填出一种即可）．（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？不能，理由是正负接线柱反接了．（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价：一次实验具有偶然性，改进方法是更换规格不同的灯泡进行多次实验．24. （2017·昆明）在研究导体电阻与哪些因素有关的实验中，小明采用了图中所示的电路．闭合开关，夹子P向左滑动时，电阻丝连入电路的长度变长，观察到电流表示数变小，灯的亮度变暗．小明在得出导体电阻与长度关系的同时，还得出”灯泡的亮度由电流大小决定“的结论．（1）你认为小明关于灯泡的亮度由电流大小决定的结论是错误的．（2）小丽用L1“6V3W“和L2”6V2W“的两个小灯泡及6V的电源等器材，设计如下实验来验证小明的结论是否正确，请你帮她将实验步骤填写完整：①将两个小灯泡串联，接到6V的电路中，则通过两灯的电流相等；灯L2两端的电压较大；可观察到灯L2较亮；②将两个小灯泡并联，接到6V的电路中，则两灯两端的电压相等；通过灯L1的电流较大，可观察到灯L1较亮．（3）由以上实验可以得出灯泡的亮度由实际功率决定．25. （2017·呼和浩特）导体电阻的大小与哪些因素有关呢？对于这个问题，小明想起课堂上老师把电压比作水压，把电流比作水流，于是他想：电阻也可以比作是水管对水流的阻力．他还想到水管内部粗糙程度、有无杂物和它的长短粗细都可能导致水管对水流的阻力不同，因此经过分析，他提出了以下几种猜想：猜想1：导体的电阻可能跟导体的材料有关；猜想2：导体的电阻可能跟导体的长度有关；猜想3：导体的电阻可能跟导体的横截面积有关：为了验证自己的猜想，实验室有如下表格中的7种电阻丝，则：（1）若要探究电阻跟横截面积的关系，可依次把如图中M、N跟电阻丝A、D （选填导线代号）的两端连接，闭合开关记下电流表示数，分析比较这两个金属丝电阻大小．（2）若依次把M、N跟电阻丝C、F的两端连接；闭合开关记下电流表示数，分析比较这两个金属丝的电阻大小，这时探究的是电阻跟导体的材料的关系．（3）在上面的实验中，电阻的大小并不能直接观察，而是通过电流表的示数反映出来的，电流表的示数越大，说明电阻丝的电阻越小．26. （2017·桂林）小禹在复习“探究导体的电阻与哪些因素有关”的实验时，产生了一些疑惑；实验中为什么选择不常见的镍铬合金作为研究的导体，而不选用常见的铜丝？难道选用钢丝会不利于探究？带着这些思考，小禹决定进行实验验证；（1）为了能够更好地反映出电阻的变化，小禹可以在如图所示的电路中接入电流表，且与研究导体串联．（2）连接电路时，开关必须处于断开状态．（3）实验中，选择一根带鳄鱼夹的导线，主要是为了方便改变接入导体的长度．（4）分别用铜丝、镍铬合金丝进行实验，记录实验结果于下表，对比实验记录，发现用铜丝作为研究导体，实验现象不明显．不明显之处是：铜丝电阻小，电流变化小．（5）通过实验，小禹解开了心中的疑惑，并进一步理解了滑动变阻器的原理及其在电学实验中的作用，如在图2所示的“探究电流与电阻的关系”实验中，将电阻R由5Ω换成10Ω后，滑动变阻器的滑片应该向上（选填“上”或“下”）端移动，以起到使电阻R两端电压保持不变的作用．27. （2017·北京）有一种用新型材料制成的电阻，小明通过实验探究该电阻大小与某个预想的因素是否有关．他将该电阻、电流表和开关串联起来，接在电源两端．先用冷风使电阻降温，闭合开关，观测电流表示数为I1，并记录，断开开关．再用热风使电阻升温，闭合开关，观测电流表示数为I2，并记录．他发现：I1＜I2．则小明所探究问题的自变量是：电阻的温度．。

电路 电流 电压 电阻一、填空题1．（2019黄浦二模）在电路中导体接通电源后，自由电荷在导体中定向移动形成电流。

对电流的形成过程，人们通常用图4（a ）所示水流的形成过程来类比。

图4（a ）中阀门打开后，水轮机两侧水压不同，在此压力作用下，水流形成，水轮机转动。

请类比分析图4（b ）中电流形成，小灯发光的过程。

【答案】电键闭合电源接通，小灯两端形成电压，在电压作用下导体中的自由电荷定向移动，这些定向移动的自由电荷便在导体中形成电流，小灯发光。

【解析】阀门打开后，水轮机两侧水压不同，在此压力作用下，水流形成，对水轮机做功，使之转动。

与水轮机的转动相似，在电路中，当电键闭合电源接通后，小灯两端形成电压，在电压作用下导体中的自由电荷定向移动，这些定向移动的自由电荷便在导体中形成电流，小灯发光。

2．（2018青浦一模）一节新干电池的电压为______伏，金属导体中的电流是由自由电子的定向移动形成的，自由电子带______电（选填“正”或“负”），其定向移动方向与电路中的电流方向_______（选填“一致”或“相反”）。

【答案】（1）1.5；（2）负；（3）相反。

【解析】一节新干电池的电压为1.5伏；自由电子带负电，因为物理学规定把正电荷定向移动的方向规定为电流的方向，所以自由电子定向移动的方向与电流方向相反。

（a ） （b ）图4 AB 水渠 水轮机 闸门 甲乙 电池 小灯 电键 CD3．（2017浦东新区一模）导体两端的电压是导体中自由电荷做 移动的原因。

物理学规定电流是从电源的 ____极流出的。

【答案】定向；正。

【解析】导体两端的电压是导体中自由电荷做定向移动形成电流的原因；物理学规定电流是从电源的正极流出，通过用电器回到电源负极的。

4．（2019宝山一模）上海地区家用照明电路的电压为____伏。

电视机与电热水壶是_____的（选填“串联”或“并联”），它们正常工作时，通过电视机的电流______通过电热水壶的电流（选填“大于”、“等于”或“小于”）。

2017年中考试题汇编——电流和电路一．选择题（共20小题）1．（2017北京，1，2分）以下物品中，通常情形下属于导体的是（）A．玻璃杯B．陶瓷碗C．铁锅 D．塑料勺【答案】C2．（2017广东，2，3分）以下说法正确的选项是（）A．“光年”是时刻单位B．太阳是宇宙的中心C．在原子、中子和原子核中，尺度最小的是中子D．两个物体彼此摩擦时，取得电子的物体带正电【答案】C3．（2017衢州，1，3分）有甲、乙、丙三个带电的泡沫塑料小球，甲带正电．先用甲靠近乙，发觉乙被排斥；再用乙靠近丙，丙被吸引（如图）．那么以下判定正确的选项是（）A．乙带正电，丙带正电B．乙带负电，丙带负电C．乙带负电，丙带正电D．乙带正电，丙带负电【答案】D4．（2017衢州，5，3分）1897年，英国科学家汤姆生发觉了原子内有带负电的电子，而原子是电中性的，由此推测，原子内还有带正电的物质．在此基础上，通过卢瑟福、玻尔等科学家的不断完善和修正，成立了现代原子结构模型．如图是小柯整理的物质微观组成网络图，那么汤姆生昔时推测的“带正电的物质”相当于图中的（）A．甲B．乙C．丙D．丁5．（2017江苏无锡，4，2分）铜常被用来制作导线，因为它具有（）A．良好的导电性 B．良好的导热性 C．良好的弹性D．较大的硬度【答案】A【解析】解：铜是导体，容易导电，具有良好的导电性，因此常被用来制造导线，故A符合题意；应选A．【考点】物质的物理特点．6．（2017山东滨州，9，3分）以下说法正确的选项是（）A．丝绸摩擦过的玻璃棒靠近带正电的物体时会彼此排斥B．摩擦起电的实质是正电荷发生了转移C．金属导体中自由电子定向移动的方向确实是电流的方向D．家庭中利用的电热水器的发烧体用的是超导材料【答案】A7．（2017山东德州，9，3分）小强把台灯的插头插在如下图的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻专门大的灯泡）．台灯开关和灯泡用S2、L2表示．当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；若是指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（）A．B．C．D．【答案】B8．（2017内蒙古，4，3分）关于导体和绝缘体，以下说法正确的选项是（）A．绝缘体对电流的阻碍作用大，但能够带电B．金属能够导电的缘故是因为金属里面的电子都能自由移动C．能够导电的物体叫导体，不能导电的物体叫绝缘体D．绝缘体不能导电的缘故是因为绝缘体内没有电子9．（2017重庆b卷，5，2分）以下电学基础知识说法正确的选项是（）A．同种电荷彼此吸引，异种电荷彼此排斥B．只要电子在运动，电路中就必然有电流C．电源的作用确实是给电路两头提供电压D．电阻的大小只与导体的材料和长度有关【答案】C10．（2017浙江嘉兴，2，3分）小明在研究并联电路电流特点时，依照如下图电路图连接好电路，并闭合开关S 和S1．当他再闭合开关S2时，电流表示数转变正确的选项是（电源电压不变）（）A．A1示数变大B．A1示数变小C．A示数变大D．A示数变小【答案】C11．（2017湖北宜昌，12，3分）以下每组物体在通常情形下都是绝缘体的是（）A．硬币、陶瓷罐 B．铅笔芯、刻度尺C．玻璃棒，橡胶棒D．人体、大地【答案】C12．（2017浙江湖州，5，3分）小明按图连接电路，闭合开关，观看到L1比L2亮．以下说法正确的选项是（）A．通过L1的电流大于L2的电流B．L1的电阻小于L2的电阻C．L1两头的电压大于L2两头的电压D．若是把L1和L2的位置对调的位置对调，L1会变暗【答案】C13．（2017四川内江）如下图，是闪电产生的电流通过避雷针的示用意（已知云层带正电）．那么以下说法中正确的选项是（）A．产生闪电时，制造了电荷B．产生闪电时，云层失去了原子核C．云层带正电，是因为云层取得了电子D．图中的电流方向是从云层到避雷针14．（2017四川成都，8，3分）小聪观看家里的冰箱，发觉冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的紧缩机那么在需要制冷时才工作．关于冰箱里的灯和紧缩机的连接方式，以下判定正确的选项是（）A．必然是串联B．一定是并联C．有时是串联，有时是并联D．不能判断是串联还是并联【答案】B15．（2017山东枣庄，8，2分）如下图，与实物一致的电路图是（）A．B．C．D．【答案】B16．（2017内蒙古，8，2分）四盏完全相同的灯泡，额定电压均为110V，将它们接在220V的照明电路中，下面四种连接方式中最正确的连接方式为（）A．B．C．D．【答案】C17．（2017山东青岛，11，3分）（多项选择）如下图，电源电压维持2V不变，小灯泡L标有“ ”字样，小灯泡的阻值维持不变．闭合开关S1、S2，以下说法正确的选项是（）A．电源工作时，将其他形式的能转化为电能B．现在小灯泡L正常发光C．假设只断开开关S2，小灯泡L变得更亮D．假设开关S2由闭合变成断开，电流表的示数变小18．（2017湖北黄石，6，3分）如下图，将一节干电池和三只均标有“、”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光．假设将开关S1、S2均闭合，那么（）A．只有灯泡L1熄灭B．三只灯泡均熄灭C．灯泡L2、L3熄灭，L1更敞亮D．灯泡L3熄灭，L1、L2均更敞亮【答案】C19．（2017福建，5，3分）如下图的“吸引现象”由静电引发的是（）A．磁铁吸引硬币B．压紧的铅块相互吸引C．摩擦后的气球吸引头发D．吸盘吸在墙壁上【答案】C20．（2017甘肃兰州，2，3分）关于物质的性质，以下说法错误的选项是（）A．导体与绝缘体的本质区别在于是不是有大量的自由电荷B．电磁铁中间插入的铁芯是硬磁铁材料C．自行车车座底部安装的弹簧具有专门好的弹性D．炒菜用铁铲的手柄多为木质是因为它不易导热【答案】B21．（2017甘肃兰州，6，3分）某同窗在洗浴时发觉洗手间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，以下电路图中符合要求的是（）A．B．C．D．【答案】A22．（2017甘肃兰州10,3）以下关于熟悉物质世界的表达中错误的选项是（）A．最先确立物质原子论的学者是阿伏伽德罗B．电子的发觉令人们熟悉到原子不是组成物质的最小单元C．卢瑟福通过α粒子散射实验发觉了原子核D．哥白尼把人们从“地球是宇宙中心”的错误熟悉中摆脱出来【答案】A23．（2017贵州安顺，1，3分）纳米陶瓷作为高科技材料应用普遍，它具有耐磨、耐侵蚀、耐高温、防渗透、完全无磁性等特点，但它不可用于以下哪项技术中（）A．纳米陶瓷刀B．公交IC卡C．“嫦娥二号”外表涂层D．装浓硫酸的容器【答案】B．24．（2017广东广州，3，3分）如图，用带电棒接触原先不带电的验电器的金属球，发觉验电器的金属箔张开，以下判定正确的选项是（）A．带电棒必然带正电 B．带电棒一定带负电C．两片金属箔必然带异种电荷 D．两片金属箔一定带同种电荷【答案】D25．（2017天津，7，3分）某学校的前、后两个门各装一个开关，转达室内有红、绿两盏灯和电池组，假设前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图中的电路符合要求的是（）A．B．C．D．【答案】C26．（2017福建，15，3分）为了提高行车的平安性，有的汽车装有日间行车灯，如下图．当汽车启动时，S1闭合，日间行车灯L1，当即亮起，再闭合S2，车前大灯L2也亮起．图所示的电路图中符合这一情形的是（）A．B．C．D．【答案】D二．填空题1．（2017安徽，4，2分）摩擦起电事实上是电子在物体之间的转移．与丝绸摩擦过的玻璃棒带正电，是因为在摩擦进程中玻璃棒了电子（选填“取得”或“失去”）．【答案】失去2．（2017甘肃白银，9，2分）如下图是在中国科技馆一名同窗在静电台上体验“怒发冲冠”游戏时的情景．体验者用手接触带电金属球后，她的头发就带上了（选填“同种”或“异种”）电荷，因此竖起张开．【答案】同种3．（2017甘肃天水，10，2分）用丝绸摩擦玻璃棒，玻璃棒由于失去电子而带正电，用这根玻璃棒靠近悬挂的气球，气球被推开，那么气球带正电．【答案】正；正．4．（2017湖北襄阳，11，2分）咱们在考试时用到的2B铅笔中的石墨是（填“导体”或“绝缘体”）．若是你家中同时利用的用电器越多，干路中的电流将．【答案】导体；变大．5．（2017山东威海，15，2分）丝绸摩擦过的玻璃棒带正电，是因为玻璃棒在摩擦的进程中电子；假设把它与不带电的验电器金属球接触，会发觉验电器金属箔片张开，其缘故是．【答案】失去；同种电荷彼此排斥．6．（2017南充，17，2分）如下图，验电器的金属箔张开，是因为________种电荷彼此排斥；要让一段电路中有电流，它的两头就要有________．【答案】同；电压7．（2017甘肃兰州，19，2分）用毛皮摩擦过的橡胶棒接触不带电的验电器金属球时，验电器的金属箔张角变大，这是由于验电器（选填“取得”或“失去”）电子，所带的（选填“正”或“负”）电荷增多的缘故．【答案】取得；负．8．（2017庆阳，9，2分）如下图是在中国科技馆一名同窗在静电台上体验“怒发冲冠”游戏时的情景．体验者用手接触带电金属球后，她的头发就带上了________（选填“同种”或“异种”）电荷，因此竖起张开．【答案】同种三、作图题（共7分）1．（2017四川内江，21，3分）请设计一个由干电池供电、开关操纵微型电动机工作的简单电路，在如下图的虚线方框内画出电路图．【答案】．2．（2017江苏扬州，25，2分）如图，利用笔画线代替导线完成电路．要求：两灯并联，开关操纵干路，电流表测量干路电流，导线不能交叉．【答案】．3．（2017江苏无锡，23，3分）按要求作图（3）图丙是简易手动交通信号灯模拟电路的一部份，请补画一根导线，使开关S接1时，只有L1、L2亮，开关接2时，只有灯L3、L4亮．【答案】4．（2017广东，15，7分）（3）小明用两个单刀双掷开关，一个LED灯和假设干导线，设计一个楼梯灯电路，不管是楼上或楼下都能够任意开灯、关灯，即能够在楼下开灯到楼上关灯，又能够在楼上开灯到楼下关灯，请你依照小明设计的用意，用笔画线代替导线完成如图的电路。

20171．以下物件中，往常状况部下于导体的是A ．玻璃杯B．陶瓷碗C．铁锅D．塑料勺14．图 5 所示的电路中，电源两头的电压保持不变，R2为定值电阻。

闭合开关S，在滑动变阻器的滑片P 向右滑动的过程中，对于电压表和电流表的示数变化，以下四个选项中，判断正确的选项是A．电压表、电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大PR1R2V AS图 528．如图14 所示的电路中， R1、 R2均为定值电阻，实验时，干电池两头电压会随电路中电阻的变化而改变。

在不拆改电路的状况下，以下选项中的研究问题，利用这个电R2P路进行实验能达成的是AA ．电路中的电流一准时，电阻两头的电R1压与电阻成正比吗？B．电阻一准时，经过电阻的电流与电阻两头的电压成正比吗？C．电阻两头电压一准时，经过电阻的电—+S流与电阻成反比吗？图 14D．电阻一准时，电阻耗费的电功率与电阻两头的电压的平方成正比吗？30．如图 15 所示是小成丈量未知电阻R x的实验电路，电源两头电压不变，此中R0为阻值已知的定值电阻。

当开关S、S1闭合，开关 S2断开时，电流表示数为 I 1；当开关 S、S2闭合，开关 S1断开时，电流表示数为I2。

则以下四个选项中， R x的表达式正确的选项是A．R X I2 I1R0R0I 2I 2R0S2B．R X S1I 1R xS I1R0C．R XI 2图 15D ． R XI 1R 0I 2 I 132． 图 17 所示的电阻箱的示数是________ Ω。

1000100101图 1734． 有一种用新式资料制成的电阻， 小明经过实验研究该电阻大小与某个预料的要素能否有关。

他将该电阻、电流表和开关串连起来，接在电源两头。

先用凉风使电阻降温，闭合开关，观察电流表示数为I 1，并记录，断开开关。

再用热风使电阻升温，闭合开关，观测电流表示数为 I 2，并记录。

2017年中考物理题分类汇编第17章欧姆定律（解析版）一、选择题1．（2017天津10）如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）【考点】欧姆定律的应用。

【分析】首先判定电路的连接方式，分析电表的作用；根据电阻的变化判定电表的变化．【解答】解：A、该电路为并联测量R0的电流，滑动变阻器在另一条支路中，滑动变阻器滑片移动时对另一条支路无影响，电流表示数不变，故A错误；B、该电路为并联电路，电流表测量干路中的电流，滑动变阻器滑片向右移动，电阻变大，由欧姆定律可知通过变阻器的电流减小，通过另一条支路电流不变，故干路中的电流变小，故B错误；C、该电路为串联电路，电压表测量R0的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，电压表示数变小，故C错误；D、该电路为串联电路，电压表测量滑动变阻器的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，R0的电压变小，根据串联电路的电压规律可知，滑动变阻器两端电压变大，故D正确．故选D．2．（2017鄂州14）如图所电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A．10Ω和40ΩB．20Ω和30ΩC．10Ω和20ΩD．30Ω和40Ω【考点】欧姆定律的应用；串联电路的电流规律；串联电路的电压规律．【分析】探究“电流与电阻的关系制电阻两端的电压即电压表的示数不变，根据串联电路的电压特点求出滑动变阻器两端的电压，根据串联电路的电流特点求出滑动变阻器接入电路中的电阻与定值电阻阻值的比值；当滑动变阻器接入电路中的电阻最大时，定值电阻的阻值最大，根据比值关系求出定值电阻的最大阻值得出定值电阻的范围，然后结合选项得出答案．【解答】解：探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，∵串联电路中总电压等于各分电压之和，∴滑动变阻器两端的电压：U滑=U﹣U R=3V﹣2V=1V，∵串联电路中各处的电流相等，∴根据欧姆定律可得：====，当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值：R max=2R滑max=2×10Ω=20Ω，即定值电阻的最大阻值不能超过20Ω，结合选项可知，ABD不符合，C符合．故选C．3．（2017敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是（）【考点】电路图设计．【分析】①在串联电路中，用电器两端电压与其阻值成正比；②在并联电路中，干路电流等于支路电流之和；支路电流与其阻值成反比．【解答】解：由图知：A、压电阻并联．当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，电源电压一定，所以干路电流增大，电流表示数增大．符合要求；B、压敏电阻与定值电阻并联．当压力增大时，压敏电阻阻值减小，两端电压一定，所以电流表示数增大．符合要求；C、压敏电阻与定值电阻串联．当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以定值电阻两端电压增大，电压表示数增大．符合要求；D、压敏电阻与定值电阻串联．当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以电压表示数减小．不符合要求．故选D．4．（2017上海8）在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A．电流表A示数变大B．电压表V2示数变小C．电压表V1示数与电压表V2示数的差值变大D．电压表V1示数与电流表A示数的比值变大【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流．根据电源的电压可知滑片移动时电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化．【解答】解：由电路图可2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流．因电源电压保持不变，所以，滑片移动时，电压表V1的示数不变，向右移动滑动变阻器滑片P的过程中，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表A的示数变小，故A错误；由U=IR可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表V2的示数变大，故B错误；因电压表V1示数与电压表V2示数的差值等于R1两端的电压，且R1两端的电压变小，所以，电压表V1示数与电压表V2示数的差值变小，故C错误；由电压表V1的示数不变、电流表A的示数变小可知，电压表V1示数与电流表A示数的比值变大，故D正确．故选D．5．（2017威海10）如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（）A．电路中R和R0是并联的B．油量表是由电流表改装而成的C．油位越高，流过R的电流越大D．油位越低，R两端的电压越小【考点】欧姆定律的应用．【分析】（1）根据定值电阻R0与的连接形式判断连接方式；（2）根据电流表和电压表的正确使用判断油量表的类型；（3）根据油量的变化可知浮标的变化，进一步可知滑片移动的方向和接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，根据串联电路的电压特点可知R两端的电压变化．【解答】解：B、由电路图可知，油量表与变阻器R并联，所以油量表应为电压表改装而成的，故B错误；A、由电路图可知，R0与R依次连接即为串联，故A错误；CD、油位越低时，浮标下移，滑片上移，变阻器接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小；由U=IR可知，R0两端的电压变小，由串联电路中总电压等于各分电压之和可知，R两端的电压变大，即电压表的示数越大，故D错误；同理可知，油位越高，滑片下移，变阻器接入电路中的电阻越小，电路中的电流越大，即流过R的电流越大，故C正确．故选C．6．（2017江西16）如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变大，电流表示数变小【考点】电路的动态分析；欧姆定律的应用．【分析】由电路电阻R与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R两端的电压变化，根据串联电路的电压特点可知变阻器两端的电压变化．【解答】解：由电路图可知，定值电阻R与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流，当滑动变阻器的滑片P向右滑动时，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大，故BD错误；由U=IR可知，R两端的电压变大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变小，即电压表的示数变小，故A错误、C正确．故选C．7．（201如图所示的电路中，电源两端的电压保持不变，R2为定值电阻．闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）A．电压表、电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，定值动变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，根据串联电路的电压特点可知R1两端的电压变化．【解答】解：由电路图可知，与滑动变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流．在滑动变阻器的滑片P向右滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，故AD错误；由U=IR可知，R2两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R1两端的电压变大，即电压表的示数变大，故B错误、C正确．故选C．8．（2017绥化10）在如图所示电路中，电源电压保持不变．当开关S闭合时，电路正常工作．当滑片P向左移动时，下列说法正确的是（）A．电流表示数变大B．电流表示数变小C．电压表示数变大D．电压表示数变小【考点】电路的动态分析．【分析】由电路图可知，动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流；根据滑片的移动确定接入电路中电阻的变化，根据欧姆定律可知电路电流的变化和定值两端的电压变化．【解答】解：由电路图可知，定变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流；当滑动变阻器的滑片P向左移动时，接入电路的电阻变小，电路的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大；故A正确，B错误；根据U=IR可知，定值电阻两端的电压变大，即电压表的示数变大，故C正确，D错误．故选AC．9．（2017嘉兴2）小电路电流特点时，根据如图所示电路图连接好电路，并闭合开关S和S1．当他再闭合开关S2时，电流表示数变化正确的是（电源电压不变）（）A．A1示数变大B．A1示数变小C．A示数变大D．A示数变小【考点】电路的动态分析．【分析】闭合开关S和S1时的简单电路，电流表A1、A测通过R1的电流；再闭合开关S2时，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流，电流表A测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R1电流的变化，根据并联电路中的电流特点可知干路电流的变化．【解答】解：闭合开，电路为R1的简单电路，电流表A1、A测通过R1的电流；再闭合开关S2时，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流，电流表A测干路电流，因并联电路中各支路独立工作、互不影响，所以，闭合开关S2前后，通过R1的电流不变，即电流表A1的示数不变，故AB 错误；因并联电路中干路电流等于各支路电流之和，所以，闭合开关S2后，干路电流变大，即电流表A的示数变大，故C正确、D错误．故选C．10．（2017邵阳15）到一种输液警报器，当管内药液流完时，电铃发声，报警器内部电路如图所示，其中R是一个随药液量减少而变小的电阻．当闭合开关，输液报警器工作时，下列分析正确的是（）A．开始输液时，电流表示数最大B．输完药液时，电压表示数最小C．输完药液时，电铃响的原因是其两端电压最大D．开始输液时，电铃不响的原因是电铃没有电流通过【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，可变电阻电压表并联在电铃两端，电流表测电路中的电流，由R的阻值随药液量减少而变小，开始输液时R的阻值最大，输完药液时R的阻值最小，然后结合串联电路的特点和欧姆定律进行解答．【解答】解：由电变电阻与电铃串联，电压表并联在电铃两端，电流表测电路中的电流，A．由R的阻值随药液量减少而变小可知，开始输液时，R的阻值最大，电路中的总电阻最大，由I=可知，电路中的电流最小，故A错误；B．由R的阻值随药液量减少而变小可知，输完药液时，R的阻值最小，由串联电路中电阻越大分得的电压越大可知，R两端的电压最小，电铃两端的电压最大，即电压表示数最大，故B错误；C．当输完药液时，R的阻值最小，电铃两端的电压最大，所以电铃响的原因是其两端电压最大，故C正确；D．开始输液时，电路中的电流最小，电铃两端的电压最小，电铃不响，并不是因为没有电流，而是因为电流较小造成，故D错误．故选C．【点评】本题主要考查了欧姆定律的应用，要掌握欧姆定律的公式，能够根据题干判断出R阻值的变化，根据电阻的变化判断出电路中电流的变化．11．（2017大庆10）了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（）A．电压表V2和电流表A示数均变大B．电压表V1和电流表A示数之比不变C．电压表V2和电流表A的乘积不变D．电压表V2变化量和电流表A变化量之比不变【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，R1再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测电路中的电流．（1）根据热敏电阻阻值与温度的关系得出当温度降低时其阻值的变化，进一步可知并联部分的电阻变化和电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，然后得出电压表V2和电流表A的乘积变化；根据串联电路的电压特点和并联电路的电压特点可知电压表V1的示数变化，然后得出电压表V1和电流表A示数之比变化；（2）设出温度变化前后电路中的电流，根据欧姆定律得出电压表示数和电流表示数与R0的阻值关系，然后得出电压表V2变化量和电流表A变化量之比的变化．【解答】解：由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测干路中的电流．（1）因热敏电阻的阻值随温度的升高而减小，所以，当温度降低时，热敏电阻R1的阻值变大，并联部分的电阻变大，电路中的总电阻变大，由I=可知，干路中的电流变小，即电流表A的示数变小，由U=IR可知，R0两端的电压变小，即电压表V2的示数变小，故A错误；由电压表V2示数变小、电流表A示数变小可知，电压表V2和电流表A的乘积变小，故C错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，即电压表V1的示数变大，由电压表V1的示数变大、电流表A示数变小可知，电压表V1和电流表A示数之比变大，故B错误；（2）设温度变化前后，干路中的电流分别为I1、I2，则电压表V2示数的变化量：△U2=I2R0﹣I1R0=（I2﹣I1）R0=△IR0，即=R0，且R0的阻值不变，所以，电压表V2变化量和电流表A变化量之比不变，故D正确．故选D．12．（2017衡阳7）将光值电阻R0、电流表、电压表、开关和稳压电源连接成如图所示电路，光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光照强度，则电表示数变化情况是（）A．表和表示数均变小B．表示数变大，表示数变小C．表示数变小，表示数变大D．表和表示数均变大【考点】电路的动态分析；欧姆定律的应用．【分析】由图可知，光敏电阻R与定联，电压表测R0两端的电压，电流表测电路中的电流．根据“光敏电阻的阻值随光照强度的增大而减小”可知逐渐增大光照强度时R的阻值变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化．【解答】解：由图可知，光值电阻R0串联，电压表测R0两端的电压，电流表测电路中的电流．因光敏电阻的阻值随光照强度的增大而减小，所以，逐渐增大光照强度时，R的阻值减小，电路中的总电阻减小，由I=可知，电路中的电流变大，即电流表A的示数变大，故AC错误；由U=IR可知，R0两端的电压变大，即电压表V的示数变大，故B错误、D正确．故选D．13．（2017无锡12）阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（）A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5VB．要获得3组实验数据，电压预设值范围可以为1V﹣4VC．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器【考点】欧姆定律的应用．【分析】由串联电路特点和欧姆定律计算电压在预设值最小时，电路中电流最小，变阻器连入阻值最大，由此计算、分析解答．【解答】解：（1）由图知，R与变阻器串联，电压表测R两端电压，电流表测电路中电流，当定值电阻最大R=20Ω，当电压预设值最小为 1.5V时，电路中电流最小：I最小=I R===0.075A，由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：R滑最大====60Ω＞20Ω，所以此预设电压值不正确，即A错误；当定值电阻最大R=20Ω，当电压预设值最小为1V时，电路中电流最小：I最小=I R===0.05A，由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：R滑最大====100Ω＞20Ω，所以此预设电压值不正确，即B错误；（2）电压预设值越大，电路中电流越大，变阻器两端电压越小，由欧姆定律可知，变阻器连入阻值越小，滑动变阻器阻值调节范围越小．故C正确；（3）实验电压预设值为2V时，当R=20Ω时，变阻器需连入阻值最大，此时电路中电流I===0.01A，此时变阻器连入电路的阻值：R===400Ω，故D错误．故选C．14．（2017襄阳4）如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（）【考点】欧姆定律的应用．【分析】由欧姆定律I=可知，电阻一定时，流过某定值电阻的电流与其两端的电压成正比；观察分析图象，图中两个量之间成正比关系，看选项中哪两个量的关系与图象中的相符即可．【解答】解：定值电阻的阻值不变，由欧姆定律I=可知，电阻一定时，通过定值电阻的电流与其两端的电压成正比，其I﹣U图象是一条过原点的倾斜直线，所以B符合题意．故选B．15．（2017宜昌17）如中，R是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是（）【考点】欧姆定律的应用．【分析】分析电路的连接方式，根据串联电路的特点和欧姆定律判断电压表的示数变化，然后找出符合题意的答案．【解答】解：A．由电路表、定值电阻R0、滑动变阻器R串联组成电路，电压表串联在电路中测电源的电压，油面变化时电压表的示数不变，故A不符合题意；B．由电路图可知，定值电阻R0、滑动变阻器R串联组成电路，电压表测电源的电压，油面变化时电压表的示数不变，故B不符合题意；C．由电路图可知，定值电阻R0、滑动变阻器R串联组成电路，电压表测R两端的电压，当油面降低时，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，R0两端的电压变小，由串联电路中总电压等于各分电压之和可知，R两端的电压变大，即电压表的示数变大，故C不符合题意；D．由电路图可知，定值电阻R0、滑动变阻器R串联组成电路，电压表测R0两端的电压，当油面降低时，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，R0两端的电压变小，即电压表的示数变小，故D符合题意．故选D．16．（2017河北8）源电压不变，P置于中点，a为电流表或电压表．任意闭合开关，电路都是安全的，下列说法正确的是（）A．a是电压表B．只闭合S1，P向右滑动，a的示数的变化量与A2示数的变化量的比值变小C．闭合S1、S3，断开S2，A1的示数大于A2的示数D．闭合S1、S2、S3，P向左滑动，A1的示数减小【考点】电路的动态分析；欧姆定律的应用．【分析】（1）由电路图可知，S1与S2闭合时，电表a与电源串联，根据电流表和电压表的正确使用判断a电压的类型；（2）只闭合S1，R1和滑动变阻表a测滑动变阻器两端的电压，两电流表测电路中的电流，根据串联电路的电压特点和欧姆定律分别出电压表a示数的变化量，然后判断a的示数的变化量与A2示数的变化量的比值变化；（3）闭合S1、S3，断与滑动变阻器并联后再与R1串联，电流表A1测干路电流，电流表A2测变阻器支路的电流，根据并联电路的电流特点比较两电流表的示数关系；（4）闭合S1、S2、S3时，R2与滑动变阻器并联，电流表A1被短路，据此判断滑片移动时电流表A1示数的变化．【解答】解：（1）由电路图可知，当S1，电表a与电源串联，若a为电流表，会造成电源短路，故a不是电流表；此时电路是安全的，说明a是电压表，故A正确；（2）只闭合S1，R1和滑动变阻器串联，电压表a测滑动变阻器两端的电压，两电流表测电路中的电流，设P向右滑动前后电路中的电流分别为I1、I2，因串联电路中总电压等于各分电压之和，所以，由I=可得，电压表a示数的变化量：△U2=U滑﹣U滑′=（U﹣I1R1）﹣（U﹣I2R1）=（I2﹣I1）R1=△IR1，则=R1，即a的示数的变化量与A2示数的变化量的比值不变，故B错误；（3）闭合S1、S3，断开滑动变阻器并联后再与R1串联，电流表A1测干路电流，电流表A2测变阻器支路的电流，21世纪有因并联电路中干路电流等于各支路电流之和，所以，干路电流表A1的示数大于支路电流表A2的示数，故C正确；（4）闭合S1、S2、S3时变阻器并联，R1和A1被短路，A1示数为0，滑片移动时电流表A1的示数仍然为0，即示数不变，故D错误．故选AC．17．（2017襄阳6）在如图所示电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2阻值之比为（）A．1：1 B．1：5 C．4：1 D．4：5【考点】欧姆定律的应用．【分析】由电路图开关后，两电阻串联，V1测R2两端的电压，电压表V2测电源电压；根据串联电路的电压特点和两个电压表指针偏转角度相同可知它们的量程，指针位置相同时大量程示数是小量程示数的5倍，根据串联电路的电压特点求出两电阻两端的电压之比．【解答】解：由电路图可知，当闭合开关后，两电阻串联，V1测R2两端的电压，电压表V2测电源电压；因串联电路的总电压等于各分电压之和，且两个电压表指针偏转角度相同，所以，电压表V2的示数是电压表V1示数的5倍，即U=5U2，则电阻R1和R2两端的电压之比：===．在串联电路中，电流相等，由U=IR可知，电阻R1和R2两端的电压之比等于R1和R2的阻值之比，所以，==．故选C．18．（201电阻触摸屏在笔记本电脑及手机登设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置．以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变．当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值以及触摸点P到屏下端的距离将分别（）A．增大减小B．增大增大C．减小增大D．不变减小【考点】电路的动态分析．【分析】从电路图可知，R1、R相等，根据公式U=IR可知，电阻越大，电阻两端的电压越大．从电路图可以看出R2的电阻变化与屏下端的距离的关系．【解答】解：由图示电路图可知：R，通过两电阻的电流相等，当R2两端电压增大时，由U=IR可知，R2的电阻在变大，从电路图可以看出，R2的电阻变大时，触摸点到屏下端的距离增大；故选B．。
