2021中考物理专题复习：电流与电路(含答案)

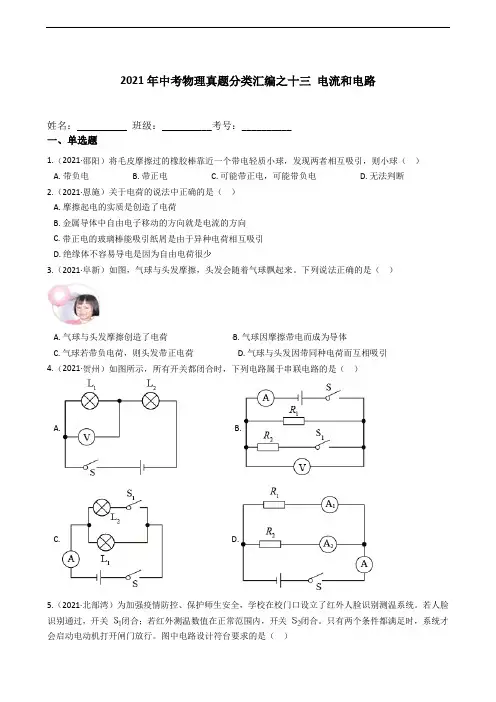

2021年中考物理真题分类汇编之十三电流和电路姓名：__________ 班级：__________考号：__________一、单选题1.（2021·邵阳）将毛皮摩擦过的橡胶棒靠近一个带电轻质小球，发现两者相互吸引，则小球（）A. 带负电B. 带正电C. 可能带正电，可能带负电D. 无法判断2.（2021·恩施）关于电荷的说法中正确的是（）A. 摩擦起电的实质是创造了电荷B. 金属导体中自由电子移动的方向就是电流的方向C. 带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引D. 绝缘体不容易导电是因为自由电荷很少3.（2021·阜新）如图，气球与头发摩擦，头发会随着气球飘起来。

下列说法正确的是（）A. 气球与头发摩擦创造了电荷B. 气球因摩擦带电而成为导体C. 气球若带负电荷，则头发带正电荷D. 气球与头发因带同种电荷而互相吸引4.（2021·贺州）如图所示，所有开关都闭合时，下列电路属于串联电路的是（）A. B.C. D.5.（2021·北部湾）为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸识别测温系统。

若人脸识别通过，开关闭合；若红外测温数值在正常范围内，开关闭合。

只有两个条件都满足时，系统才会启动电动机打开闸门放行。

图中电路设计符台要求的是（）A. B.C. D.6.（2021·桂林）下列说法正确的是（）A. 同种电荷相互吸引B. 同种电荷相互排斥C. 异种电荷相互排斥D. 异种电荷间无相互作用7.（2021·鄂州）下列物体中，通常情况下属于导体的是（）A. 大地B. 运动鞋的橡胶底C. 玻璃杯D. 塑料直尺8.（2021·临沂）临沂是“中国物流之都”，仓储管理尤为重要。

某仓库管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。

下列四种设计，最佳的是（）A. B. C. D.9.（2021·湘西）用导线将用电器短接是检查电路故障的一种方法，即把用电器两端直接用导线连接。

2021年中考物理模拟试题专题练习——电流与电路1.〔2021上海模拟〕在原子中，带负电的粒子是〔〕A．核子B．电子C．中子D．质子2.〔2021自贡模拟〕用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体，结果甲被排斥，乙被吸引，由此我们可以判定( )A．甲带正电，乙带负电B．甲带负电，乙带正电C．甲带负电，乙不带电或带正电D．甲带正电，乙不带电或带负电3.〔2021自贡模拟〕通常情况下，以下几组材料中都是导体的是( )A．铜、石墨、橡胶棒B．铝、玻璃、蒸馏水C．大地、塑料、油D．人体、水银、食盐水溶液4.〔2021北京模拟〕在常温常压下〔20℃，一标准大气压〕，以下物质属于导体的是〔〕A．塑料B．玻璃C．食盐水D．陶瓷5.〔2021北部湾模拟〕如下图，小杜同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中〔〕A．金属箔张开是因为同种电荷相排斥B．玻璃棒带正电荷，验电器带负电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．玻璃棒和验电器都带负电荷6.〔2021福州杨桥中学模拟〕城市公交车后门左右扶杆上均装有一个红色按钮，如下图。

每个按钮相当于一个开关。

当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机下一站有人下车。

以下四个图中能实现上述要求的电路是A. B. C. D.7.〔2021北京模拟〕如下图的电路中，开关闭合后，两个灯泡并联的电路是〔〕A．B．C．D．8.(2021百色模拟)关于如下图的电路的判断，正确的选项是A．只闭合开关S1时，灯泡L1、L3并联B．只闭合开关S2时，灯泡L2、L3并联C．只闭合开关S2、S3时，灯泡L2、L3串联D．闭合所有开关时，灯泡L1、L2并联，L3短路9.〔2021长沙模拟〕某电路如下图，以下说法错误的选项是〔〕A．只闭合S1、S2，R1被短接B．只闭合S2、S3，R2被短接C．只闭合S2，R1和R2是串联在电路中D．只闭合S1、S3，R1和R2是并联在电路中10.〔2021北部湾模拟〕以下数据最接近实际情况的是〔〕A．人正常步行的速度约为4km/h B．人体感觉舒适的温度约是37℃C．一个初中生的重力大约是50N D．台灯正常工作时的电流是1A11.〔2021邵阳模拟〕如下图的实物电路，关于它的电路图画法正确的选项是12.〔2021邵阳模拟〕如图是一把既能吹冷风、又能吹热风的简化电路图，其中 M 是吹风机，R是电热丝。

中考物理电流和电路真题汇编(含答案)含解析一、电流和电路选择题1．在如图所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是（）A. B. C. D.【答案】C【解析】【解答】解：A、由图可知开关S断开后L1仍能发光，但L l、L2为串联电路，所以该选项不正确．B、由图可知L l、L2为并联电路，开关S断开后L1不能发光，所以该选项不正确．C、由图可知L l、L2为并联电路，开关S控制L2的通断，断开开关S后L1仍能发光，所以该选项正确．D、由图可知L l、L2为并联电路，开关S控制L1的通断，断开开关S后L1不能发光，所以该选项不正确．故选C．【分析】本题主要考查两个方面的知识：（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．（2）开关的作用：开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.3．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.4．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C5．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。

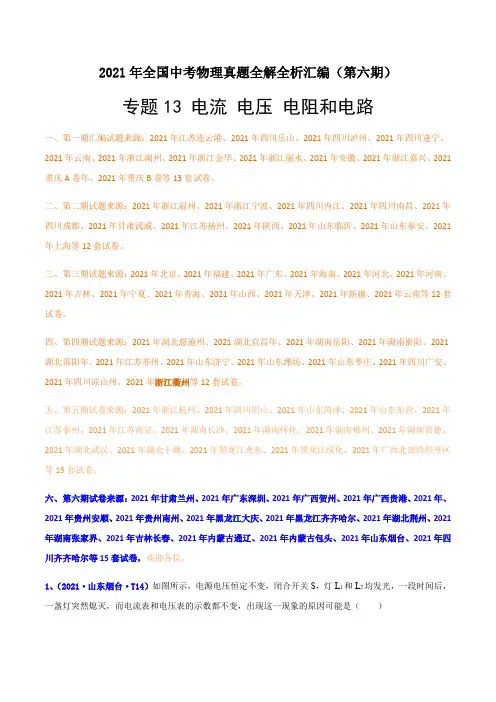

2021年全国中考物理真题全解全析汇编（第六期）专题13 电流电压电阻和电路一、第一期汇编试题来源：2021年江苏连云港、2021年四川乐山、2021年四川泸州、2021年四川遂宁、2021年云南、2021年浙江湖州、2021年浙江金华、2021年浙江丽水、2021年安徽、2021年浙江嘉兴、2021重庆A卷年、2021年重庆B卷等13套试卷。

二、第二期试题来源：2021年浙江温州、2021年浙江宁波、2021年四川内江、2021年四川南昌、2021年四川成都、2021年甘肃武威、2021年江苏扬州、2021年陕西、2021年山东临沂、2021年山东泰安、2021年上海等12套试卷。

三、第三期试题来源：2021年北京、2021年福建、2021年广东、2021年海南、2021年河北、2021年河南、2021年吉林、2021年宁夏、2021年青海、2021年山西、2021年天津、2021年新疆、2021年云南等12套试卷。

四、第四期试题来源：2021年湖北恩施州、2021湖北宜昌年、2021年湖南岳阳、2021年湖南衡阳、2021湖北邵阳年、2021年江苏苏州、2021年山东济宁、2021年山东潍坊、2021年山东枣庄、2021年四川广安、2021年四川凉山州、2021年浙江衢州等12套试卷。

五、第五期试卷来源：2021年浙江杭州、2021年四川眉山、2021年山东菏泽、2021年山东东营、2021年江苏泰州、2021年江苏南京、2021年湖南长沙、2021年湖南怀化、2021年湖南郴州、2021年湖南常德、2021年湖北武汉、2021年湖北十堰、2021年黑龙江龙东、2021年黑龙江绥化、2021年广西北部湾经开区等15套试卷。

六、第六期试卷来源：2021年甘肃兰州、2021年广东深圳、2021年广西贺州、2021年广西贵港、2021年、2021年贵州安顺、2021年贵州南州、2021年黑龙江大庆、2021年黑龙江齐齐哈尔、2021年湖北荆州、2021年湖南张家界、2021年吉林长春、2021年内蒙古通辽、2021年内蒙古包头、2021年山东烟台、2021年四川齐齐哈尔等15套试卷，欢迎各位。

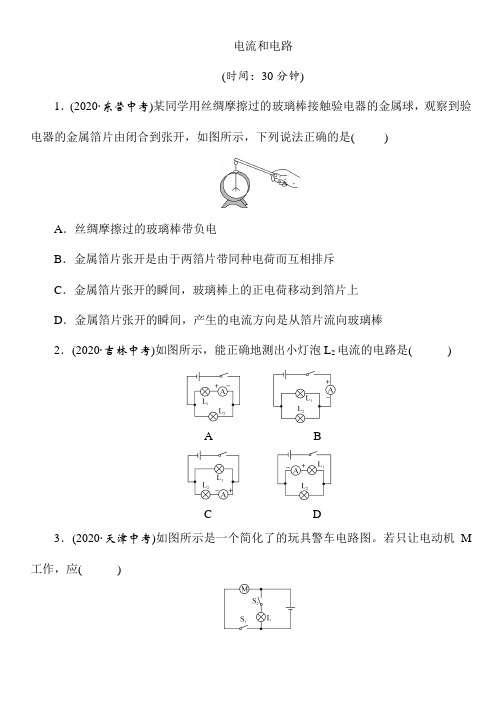

电流和电路(时间：30分钟)1．(2020·东营中考)某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示，下列说法正确的是( )A．丝绸摩擦过的玻璃棒带负电B．金属箔片张开是由于两箔片带同种电荷而互相排斥C．金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上D．金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒2．(2020·吉林中考)如图所示，能正确地测出小灯泡L2电流的电路是( )A BC D3．(2020·天津中考)如图所示是一个简化了的玩具警车电路图。

若只让电动机M 工作，应( )A．只闭合S1B．只闭合S2C．S1、S2都闭合D．S1、S2都断开4．(2020·广元中考)如图所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是( )A．I1＝I2＝I3B．I1>I2＝I3C．I1>I3>I2D．I1>I2>I35．(2020·湘西州中考)某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，如图所示的四个电路中，符合上述要求的是( )A BC D6．(2020·牡丹江中考)如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为( )A．1.2 A 1.2 A B．0.3 A0.3 AC．1.2 A0.3 A D．1.5 A0.3 A7．(2020·雅安中考)如图所示的电路，闭合开关S、S1后，以下说法正确的是( )A．灯L1、L2串联B．电流表A1和A2示数相等C.断开S1后，电流表A1示数变小D．断开S1后，电流表A2示数变小8．(2020·铁岭中考)有些绒毛玩具的外衣是采用“静电植绒”技术制作的：事先给布面上涂上带电的胶，再给绒毛带上电，绒毛就会飞向胶布，这是因为胶布和绒毛上带 _种电荷互相_ __。

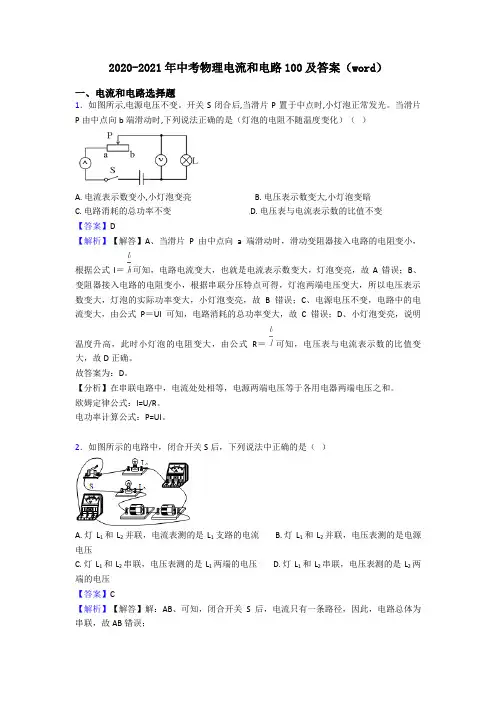

2020-2021年中考物理电流和电路100及答案（word）一、电流和电路选择题1．如图所示,电源电压不变。

开关S闭合后,当滑片P置于中点时,小灯泡正常发光。

当滑片P由中点向b端滑动时,下列说法正确的是（灯泡的电阻不随温度变化）（）A. 电流表示数变小,小灯泡变亮B. 电压表示数变大,小灯泡变暗C. 电路消耗的总功率不变D. 电压表与电流表示数的比值不变【答案】D【解析】【解答】A、当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据公式I＝可知，电路电流变大，也就是电流表示数变大，灯泡变亮，故A错误；B、变阻器接入电路的电阻变小，根据串联分压特点可得，灯泡两端电压变大，所以电压表示数变大，灯泡的实际功率变大，小灯泡变亮，故B错误；C、电源电压不变，电路中的电流变大，由公式P＝UI可知，电路消耗的总功率变大，故C错误；D、小灯泡变亮，说明温度升高，此时小灯泡的电阻变大，由公式R＝可知，电压表与电流表示数的比值变大，故D正确。

故答案为：D。

【分析】在串联电路中，电流处处相等，电源两端电压等于各用电器两端电压之和。

欧姆定律公式：I=U/R。

电功率计算公式：P=UI。

2．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．3．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。

专题13电路、电流、电压、电阻第2期一、单选题1．（2021·湖南邵阳市·中考真题）为了纪念著名的物理学家欧姆，用他的名字作为单位的物理量是（）A．电流B．电阻C．电功率D．功【答案】B【详解】A．电流的单位是安培，故A不符合题意；B．电阻的单位是欧姆，故B符合题意；C．电功率的单位是瓦特，故C不符合题意；D．功的单位是焦耳，故D不符合题意。

故选B。

2．（2021·新疆中考真题）下列电工用品中，通常情况下属于导体的是（）A．塑料管B．陶瓷球C．橡胶垫D．保险丝【答案】D【详解】A．导体是指那些容易导电的物体，不容易导电的叫绝缘体，塑料管不容易导电，是绝缘体，A不符合题意；B．陶瓷球不容易导电，是绝缘体，B不符合题意；C．橡胶垫不容易导电，是绝缘体，C不符合题意；D．保险丝通常选用电阻大，熔点低的金属材料制成，金属容易导电，故保险丝是导体，D符合题意。

故选D。

3．（2021·湖南长沙市·中考真题）玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（）A．B．C．D．【答案】C【详解】电路安全且电动机和灯泡都能独立工作，说明电动机和灯泡时并联。

A．电动机和灯泡是串联，故A不符合题意；B．灯泡不能独立工作，故B不符合题意；C．电动机和灯泡时并联，且安全，故C符合题意；D．电动机和灯泡时并联，但是开关S闭合后，电路短路，故D不符合题意。

故选C。

4．（2021·江苏苏州市·中考真题）下列说法中正确的是（）A．汤姆生发现了电子，说明原子是可分的B．用手捏面包，面包的体积变小了，说明分子间有空隙C．摩擦起电使物体产生了电子，带上了正负两种电荷D．超导体的导电性能介于导体和绝缘体之间【答案】A【详解】A．1897年，英国科学家汤姆生通过研究真空管放电实验，发现了电子，说明原子是可分的，故A正确；B．分子是用肉眼看不到的，用手捏面包，面包的体积变小了，只能说明力可以使物体发生形变，不能说明分子间有空隙，故B错误；C．摩擦起电的实质是电子的转移，不是产生了电子，故C错误；D．超导体是某种材料在温度降低的情况下，电阻为0的现象，半导体的导电性能介于导体和绝缘体之间，故D错误。

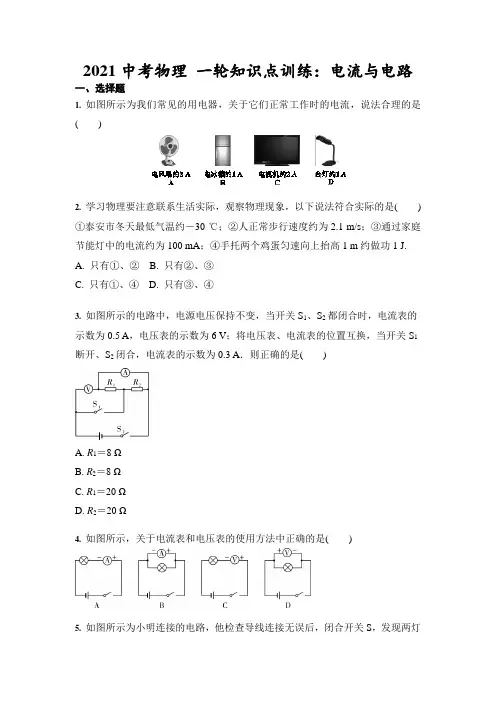

2021中考物理一轮知识点训练：电流与电路一、选择题1. 如图所示为我们常见的用电器，关于它们正常工作时的电流，说法合理的是()2. 学习物理要注意联系生活实际，观察物理现象，以下说法符合实际的是()①泰安市冬天最低气温约－30 ℃；②人正常步行速度约为2.1 m/s；③通过家庭节能灯中的电流约为100 mA；④手托两个鸡蛋匀速向上抬高1 m约做功1 J. A. 只有①、② B. 只有②、③C. 只有①、④D. 只有③、④3. 如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3 A．则正确的是()A. R1＝8 ΩB. R2＝8 ΩC. R1＝20 ΩD. R2＝20 Ω4. 如图所示，关于电流表和电压表的使用方法中正确的是()5. 如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别接到ab、bc、cd和ac两点，灯L1、L2均不发光，再用导线接到bd两点时，灯L1发光、L2不发光，由此判定电路的故障是()A. 灯L1与开关S均开路B. 灯L2与开关S均开路C. 灯L1与开关S均短路D. 灯L2与开关S均短路6. 2019·黄冈在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。

用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。

下列有关分析正确的是()A．两个模块相当于开关，彼此串联B．两个模块相当于开关，彼此并联C．两个模块相当于电源，彼此并联D．两个模块相当于电源，彼此串联7. 在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一故障现象可能原因检修方法灯泡不亮灯泡的灯丝断了换新灯泡灯头内的电线断了连接好灯头、开关等处的接线松检查加固动A. 开路B. 短路C. 通路D. 开路或短路8. 2019·百色如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是()A．撤掉导线a，电流表测量的是电路的总电流B．撤掉导线a，电流表测量的是小灯泡L1中的电流C．撤掉导线b，电流表测量的是小灯泡L2中的电流D．撤掉导线c，电流表测量的是小灯泡L2中的电流二、填空题9. 如图所示的电路，电源电压不变，先同时闭合开关S1和S2，两灯均发光，再断开开关S1，则甲电流表示数，乙电流表示数。

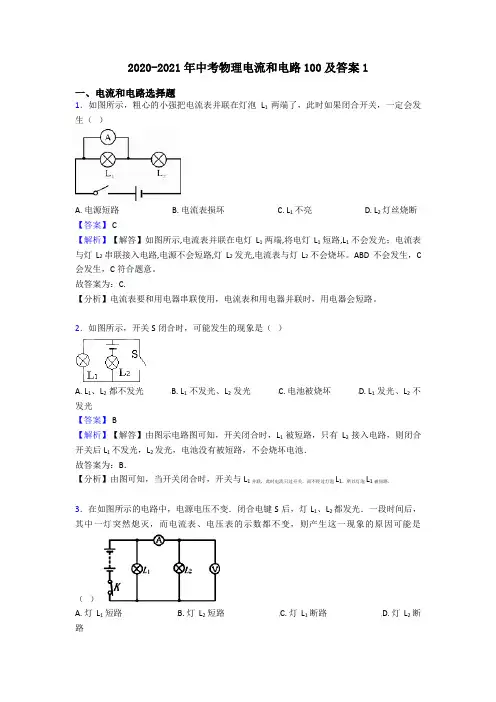

2020-2021年中考物理电流和电路100及答案1一、电流和电路选择题1．如图所示，粗心的小强把电流表并联在灯泡L1两端了，此时如果闭合开关，一定会发生（）A. 电源短路B. 电流表损坏C. L1不亮D. L2灯丝烧断【答案】 C【解析】【解答】如图所示,电流表并联在电灯L1两端,将电灯L1短路,L1不会发光；电流表与灯L2串联接入电路,电源不会短路,灯L2发光,电流表与灯L2不会烧坏。

ABD不会发生，C 会发生，C符合题意。

故答案为：C.【分析】电流表要和用电器串联使用，电流表和用电器并联时，用电器会短路。

2．如图所示，开关S闭合时，可能发生的现象是（）A. L1、L2都不发光B. L1不发光、L2发光C. 电池被烧坏D. L1发光、L2不发光【答案】 B【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有L2接入电路，则闭合开关后L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1被短路．3．在如图所示的电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】【解答】解：A、如果灯泡L1短路，将形成电源短路，电流表被烧坏，电压表示数为零．不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零．不符合题意；C、如果灯泡L1断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表示数不变．符合题意；D、如果灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变．不符合题意．故选C．【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．根据电流表、电压表在电路中特征来判断．4．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C 不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.5．如图所示的电路中，闭合开关S1和S2，灯泡L1和L2均发光，下列说法正确的是（）A. 电流表测量干路的电流B. 电压表示数等于L1的电压C. 只断开S2，电流表示数不变D. 只断开S2，电压表示数变为零【答案】 B【解析】【解答】解：A、由图知，闭合开关S1和S2，灯泡L1和L2并联，电流表与L2串联，测量通过L2的电流。

（物理）九年级物理电流和电路专题训练答案及解析一、电流和电路选择题1．将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，可以看到塑料绳的细丝纷纷散开，产生这种现象的原因是（）A. 大气有压力B. 分子间有相互作用力C. 磁极间有相互作用力D. 电荷间有相互作用力【答案】 D【解析】【解答】解：塑料细丝与手摩擦，摩擦起电，手带了一种电荷，细丝带了另一种电荷，由于不同的塑料细丝带有同种电荷，同种电荷相互排斥而导致细丝蓬散开来，D符合题意。

故答案为：D。

【分析】摩擦起电，细丝带了同种电荷，同种电荷相互排斥.2．接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”（空气开关断开）现象．下列说法中正确的是（）A. 接线板上的开关与指示灯并联B. 接线板上的多个插座与指示灯串联C. “跳闸”的原因是接线板中的电路发生了断路D. “跳闸”的原因是接线板中的电路发生了短路【答案】D【解析】【解答】A、由题意可知，开关可以控制指示灯，因此它们应该是串联的，A不符合题意；B、由题意可知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明插座与指示灯互不影响，因此它们之间是并联的，B不符合题意；CD、“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路，C不符合题意、D符合题意．故答案为：D．【分析】用电器可以单独工作是并联电路，电流过大的原因有过载和短路.3．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．4．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．5．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．6．如图所示，两个相同的验电器a和b，a带正电，b不带电，用根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间（）A. 有质子从a向b移动B. a中的自由电子通过金属棒流向b，b金属箔的张角张大C. b中正电荷通过金属棒流向a，a金属箔张角减小D. b中的自由电子通过金属棒流向a，b金属箔张角增大【答案】 D【解析】【解答】解：由题知，验电器a带正电，b不带电；用带有绝缘柄的铜棒把a和b 连接起来，质子和正电荷的质量比较大而不会定向移动，由于验电器a带正电，根据异种电荷相互吸引可知，b中的自由电子会通过金属棒流向a，而b因为失去电子也带上了正电荷，b的两金属箔带上同种电荷使b金属箔张角变大，ABC不符合题意，D符合题意。

2021年中考物理专题复习——电流和电路专题考点一：电荷与微观世界1.（2020呼和浩特，3）下列说法中，错误的是（）A. 物体所带的电不是正电就是负电B. 带电的物体不仅会吸引带异种电荷的物体，还能够吸引不带电的轻小物体C. 电流方向与电子定向移动方向相同D. 摩擦起电的过程，本质是电子发生转移的过程，并不是创造了电荷2.（2020南京，6）关于粒子和宇宙，下列说法正确的是（）A.电子的发现，说明原子是可分的B.同种电荷相互吸引，异种电荷相互排斥C.地球绕太阳运动，说明太阳是宇宙的中心D.质子、原子、电子是按照尺度由大到小的顺序排列的3.（2020自贡，12）以下几组材料中，都是绝缘体的是A. 橡胶、玻璃、塑料B. 玻璃、大地、塑料C. 人体、空气、石墨D. 食盐水溶液、金属、水4.（2020百色，7）三个轻质泡沫小球甲、乙、丙之间相互作用时的情景如图所示，已知甲球带正电荷，下列判断正确的是（）A. 乙、丙两球一定带同种电荷B. 乙、丙两球一定带异种电荷C. 丙球可能带负电D. 丙球可能带正电5.（2020株洲，10）用玻璃棒接触验电器的金属球，发现验电器的两片金属箔片迅速张开。

下列关于这个现象的说法正确的是A.说明玻璃棒带电B.不能说明玻璃棒是否带电C.接触金属球后，玻璃棒的电荷消失了D.两片金属箔片带上了异种电荷6.（2020百色，13）在探索微观世界的历程中，1897年汤姆孙发现阴极射线是由高速的带负电的粒子组成，这种粒子是______；1911年卢瑟福在α粒子散射实验的基础上提出了原子______结构模型。

7.（2020河南，4）用毛皮摩擦过的橡胶棒由于得到电子而带______电。

用这个橡胶棒接触验电器的金属球，如图所示，验电器的两金属箔片由于带同种电荷互相______而张开。

8．（2020苏州，14）熔喷布是口罩的核心材料，生产时，由喷丝孔挤出液态聚丙烯，通过高速空气流对其进行牵伸，再经（填物态变化）形成超细纤维，组合成布。

备战2021中考物理考点精准题练——专题五十五：电流和电路考点一：电流一、概念：电荷的形成电流二、方向:把定向移动的方向规定为电流的方向。

①自由电子的定向移动方向与之。

②在电源外部，电流的方向市从电源的极经过用电器流向极。

三、获得持续电流的条件：电路中有、电路为【精准题练】1．（2020衡阳，9）用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。

再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。

则下列说法正确的是（）A．验电器原理是异种电荷相互吸引B．C棒与其手柄D均为导体C．当C棒接触两验电器的金属球时，产生的电流方向为A到BD．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒2.（2019内江，5）下列有关电现象的说法中正确的是（）A．验电器的工作原理是同种电荷互相排斥B．摩擦起电是利用摩擦的方式创造电荷C．电荷的移动形成电流D．与丝绸摩擦过的玻璃棒带负电荷3.（2109济宁)小明利用一红一绿两个发光二极管(符号:)制作了一个神奇的装置:当电流从该装置一端流入时发红光,从另一端流入时发绿光。

图中各选项中,符合该装置内部结构的可能是4.（2020 阜新，15）毛皮与橡胶棒摩擦，橡胶棒带______电，用它去接触验电器的金属球，验电器的金属箔片因带同种电荷，相互______而张开；在这个过程中，瞬间电流方向是从______（选填“橡胶棒到验电器”或“验电器到橡胶棒”）。

5.（2020遂宁，12）生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上▲电荷，电荷累积到-定程度极易出现放电观象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从▲(选填“大地到油罐”或“油罐到大地”)6.（2020营口，15）用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能_______；若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相___________而张开；接触的瞬间，电流方向______（选填序号即可：①“从梳子到金属球”或②“从金属球到梳子”）。

2021中考物理专题训练-电流与电路一、选择题1. 如图所示，电路完整的是()2. 用两根绝缘细线，分别将甲、乙两个相同的轻质小球悬挂起来，若两个小球都带正电，在将乙球慢慢靠近甲球时，会出现的情形是图中的()3. 2019·菏泽如图所示电路中，两个灯泡都能够独立工作的是()4. 如图所示，小柯同学将铜片和锌片分别插入土豆中，用导线与电子闹钟相连，电子闹钟竟然能显示数字并持续工作3天之久。

图中插有铜片和锌片的土豆相当于电路中的()A．用电器B．开关C．导线D．电源5. 如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上了负电。

下列说法正确的是()A.a上的一些电子转移到b上，瞬时电流方向从b到aB.b上的一些电子转移到a上，瞬时电流方向从a到bC.b上的一些原子核转移到a上，瞬时电流方向从b到aD.a上的一些原子核转移到b上，瞬时电流方向从a到b6. 某品牌手持式电动螺丝刀如图甲所示，它有两个开关，其中开关S控制照明灯和电动机，开关S1只控制照明灯，则图乙所示的电路图中符合要求的是()7. 某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲、乙两灯都不亮，为了找到故障原因，小张用一根导线来检查。

当导线与A、B两点连接时，甲灯不亮、乙灯亮;当导线与B、C两点连接时，两灯都不亮。

由此推测故障是()A.A、B两点间存在短路B.A、B两点间存在断路C.B、C两点间存在短路D.B、C两点间存在断路8. 2018·常州小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图1所示。

关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的是()A．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联B．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联C．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联D．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联二、填空题9. 2019·仙桃如图所示，一根实验室中常用的橡胶棒与毛皮摩擦后，橡胶棒所带的电荷量约为10－7______，然后立即将该橡胶棒接触验电器的金属球，金属箔张开，在发生电荷转移的瞬间，电流的方向为____________________(选填“从橡胶棒到金属球”或“从金属球到橡胶棒”)。

2021年中考物理真题全国精选及解析：电流和电路1. （2021北京）图1所示的四种用品中，通常情况下属于导体的是【答案】A【解析】在通常情况下瓷碗、塑料盒、木铲都不善于导电，是绝缘体，金属勺是由金属材料制成的，属于是导体2. （2021呼和浩特）关于简单电现象及相关知识，下列说法正确的是（ ）A. 通过摩擦的方法可以产生电荷B. 用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，小球一定带正电C. 电子是带有最小负电荷的粒子，所带电荷量为191.610C -⨯D. 用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相吸引，小球一定带正电【答案】C3．（2021舟山）如图是“静电章鱼”实验，用比塑料易失去电子的毛皮分别摩擦塑料丝和塑料管，然后把塑料丝往空中抛出后将塑料管放在下面，此时塑料丝静止在空中形状像章鱼。

下列分析正确的是（ ）A ．塑料丝与塑料管带异种电荷后吸附在一起B ．塑料丝间带同种电荷相互排斥而呈章鱼状C ．塑料管经毛皮摩擦得到电子后带正电D ．塑料管得到的电子数等于毛皮两次失去的电子总数【答案】B4.（2021绍兴）学生发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S 1）接收到信号，再转动电动车钥匙（S 2），车才能正常启动，下列电路符合要求的是（ ）【答案】AA B C5.（2021毕节）如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。

当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。

下列电路设计符合上述要求的是()A. B.C. D.【答案】C【解析】经分析可知，电动机和指示灯并联，且开关S1位于干路，开关S2位于电动机支路A.由电路图可知，开关S2闭合后，会造成电源短路，故A不符合题意B.由电路图可知，指示灯和电动机串联，只有两开关均闭合时，指示灯才亮，否则不亮，故B不符合题意C.由电路图可知，指示灯和电动机并联，S1控制干路，S2控制电动机，故C符合题意D.由电路图可知，指示灯和电动机并联，S2控制干路，S1控制电动机，故D不符合题意6．（2021济南）抽油烟机是现代家庭的“好帮手”，它内部装有照明灯和电动机。

2021年中考物理复习专题18《电流和电路》一、单选题（共9题；共18分）1.下列说法中正确的是（）A. 电源是把化学能转化为电能的装置B. 两个轻质小球互相吸引因为它们带同种电荷C. 可高速行驶的磁悬浮列车是利用磁极间相互作用增大与铁轨的摩擦力D. 小磁针能自动指南北方向是因为受到地磁场作用2.为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作．下列电路设计中符合要求的是（）A. B. C. D.3.如图所示的电路中，电流表A1、A2、A3的示数关系应是（）A. I1=I2=I3B. I1＜I2＜I3C. I1＞I2＞I3D. 无法确定4.如图所示，用丝绸摩擦后的带正电的玻璃棒靠近毛皮摩擦后的带负电的橡胶棒．下列说法正确的是（）A. 丝绸带正电B. 丝绸失去电子C. 橡胶棒从毛皮处得到电子D. 靠近时，橡胶棒和玻璃棒相互排斥5.家庭电路中使用的用电器越多，则电路的（）A. 总电阻越大B. 总电压越大C. 总电流越大D. 以上说法都不对6.如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（）A. 开关S1闭合，S2断开，电源外部电流流向为a→b→c→dB. 开关S1、S2都闭合，灯泡L1和L2并联C. 开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D. 闭合S1、S2中任意一个开关，都会有灯泡发光7.如图所示，电源电压不变，闭合开关S，当滑动变阻器的滑片P由中点滑到b端的过程中，则（）A. 电路中总电阻先逐渐变大后逐渐变小B. 电流表A2示数逐渐变小，电压表V示数不变C. 电流表A1示数逐渐变大，电压表V示数逐渐变大D. 电压表V示数与电流表A1示数的比值变大8.九年级的志愿者想为敬老院的老人设计一个呼叫电路．他们的设想是：同一房间内两位老人都能单独控制同一只电铃，且能让值班室的工作人员区分出是哪位老人按铃呼叫的．下图中的四个电路，符合设想的是（）A. B. C. D.9.在如图所示的电路中，电键闭合后，不会造成元件损坏的是（）A. B. C. D.二、填空题（共6题；共18分）10.如图所示，把带负电荷的橡胶棒靠近悬挂的轻质小球时，发现轻质小球被推开，说明轻质小球带________ 电荷，还说明力可以改变物体的________ ．11.图所示为国产油电混合动力汽车，给汽车蓄电池充电时，蓄电池相当于________（选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯间是________联的；干毛巾刚擦完车玻璃，很容易吸附灰尘，这是因为带电体能________．汽车发动机为汽油发动机，它把汽油燃烧产生的________能部分转化为________能，再通过传动机构将动力传给车轮使汽车行驶．而电动车，是通过蓄电池来提供电能，通过电动机得到动力，电动车的电源采用的是48V的电压，如果使用12V的蓄电池，则应将________个蓄电池________联．12.摩擦起电的原因是 ________从一个物体转移到另一个物体，用丝绸摩擦过的玻璃棒，玻璃棒带 ________电．13.电热膜是一种新型的电热器件，电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构，其内部结构如图甲所示．电热膜取暖器工作时，室内空气温度升高是通过________方式增加空气内能的．将此电热膜接入电路，正常工作时金属导线中A、B处电流分别为I A和I B，则I A________I B（选填“＞”、“＜”或“=”）；导电墨线电阻随温度变化的关系如图乙所示，电热膜不会因厚度不均而出现局部过热的现象，原因是________14.如图所示，是家用电冰箱及其部分电路图。

（物理）初三物理电流和电路解题技巧解说及练习题 ( 含答案 ) 含分析一、电流和电路选择题1．如下图的电蚊拍，拥有灭蚊和照明等功能．当开关S 闭合、 S 断开时，只有灭蚊网通l2电起到灭蚊作用；当开关S l和2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作S用．所示电路设计切合这类要求的是（）A. B. C. D.【答案】 D【分析】【解答】解：依据题意可知，灭蚊网和灯泡互不影响，所以属于并联，AB 不切合题意；当开关 S l2断开时，只有照明灯工作， C 不切合题意；闭合、 S当开关 S1212都闭合时，灭闭合、 S 断开时，只有灭蚊网通电起到灭蚊作用；当开关S和 S蚊网与灯都通电，同时起到灭蚊和照明作用，说明S1控制整个电路，2S 控制灯泡， D 切合题意．故答案为： D．【剖析】依据电路要求，用电器要并联，干路上有开关，灯泡分支上有开关.2．有一个看不见内部状况的小盒（如下图），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下此中任一灯泡，另一灯都亮。

选项所示的图中切合要求的电路图是（）A. B.C. D.【答案】C【分析】【解答】解：A．由电路图可知，两灯泡串连，拧下此中任一灯泡，电路断路，另一灯都不亮， A 不切合题意；B．由电路图可知，两灯泡并联，开关S 位于L1支路，断开开关，灯泡L2仍旧亮， B 不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下此中任一灯泡，另一灯亮， C 切合题意；D．由电路图可知，开关S 与L2并联后再与L1串连，闭合开关S， L2被短路，L2不亮，L1亮， D 不切合题意。

故答案为： C【剖析】联合串并联电路的特色剖析解答即可.3．交通法例定，不只司机要系安全带，副驾驶也应当系安全带．假定驾驶员和副驾驶的安全带分别对应开关S1和 S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消逝．切合上述要求的正确电路图是A. B. C. D.【答案】C【分析】【解答】依据要求，当开封闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，故答案为： C.【剖析】当开封闭适用电器不工作时，则开关和用电器并联。
