初三物理电流和电路测试卷(带答案)一、选择题（共18道总分36分）1、用带负电的橡胶棒去靠近一个轻质小球，二者互相排斥．则小球的带电情况是（）A．不带电B．带正电C．带负电D．不带电或带正电2、如图，电源电压U = 220V，且保持不变，L1、L2、L3、L4都标有"PZ110V，40W"字样，开关断开时，四盏灯都能正常发光，若将开关闭合，下列叙述中正确的是A、L1、L3能正常发光B、L1、L2、L3、L4都能正常发光C、L2、L4能正常发光D、L1、L2、L3、L4都不能正常发光3、下列物品中，通常情况下属于导体的是（）A．塑料笔杆B．橡胶手套C．不锈钢尺D．陶瓷碗4、自从发现了电子，人们开始研究原子内部结构.科学家提出了许多原子结构的模型，在二十世纪上半叶，由卢瑟福提出的、最为大家接受的原于结构模型与下列哪个图最相似？（）A.西红柿B.西瓜C.面包D.太阳系5、图中标出了制成铅笔的几种材料，通常条件下属于绝缘体的是（）A、木材、橡皮B、石墨、金属C、木材、金屑D、石墨、橡皮6、用细线悬挂着A、B、C三个通草球，其中任意两个通草球靠近时都互相吸引，则（）A．三个通草球只有一个带电B．三个通草球都带电C．有一个不带电，另外两个带异种电荷D．有一个不带电，另外两个带同种电荷7、在如图所示的四个电路图中，符合电路基本组成条件且连接正确的（）A．B．C．D．8、（2015•浙江湖州中考）甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电，会出现的情形是图中的（）A B C D9、下列物品中，通常情况下属于导体的是（）A．玻璃瓶B．橡皮擦C．钢尺D．塑料笔杆10、在探究电路的电流规律实验时用了图8中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是11、如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。

初三物理电流和电路测试卷(带答案)一、选择题（共18道总分36分）1、根据图中给出的电流方向,在空白处填上电池或电流表的符号,并标出"+""-"接线柱，使之成为正确的电路.2、某家用电器正常工作时的电流为4A，此用电器可能是（）A．空调机B．日光灯C．电冰箱D．电风扇3、如图4－1－16所示的是一次实验时电流表指针的偏转情况，王强对此作出了四种结论，其中错误的是( )A．若使用"－"和"3"两个接线柱接入电路，则指针所对的示数为2.3 AB．若使用"－"和"0.6"两个接线柱接入电路，则指针所对的示数为0.46 AC．若原来使用"－"和"3"两个接线柱接入电路，而后使用"－"和"0.6"两个接线柱接入电路，则指针所对的示数不会改变D．电流从电流表的"－"接线柱流出图4－1－164、取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。

用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。

则A、B连接起来的瞬间（）A．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引B．正电荷由B转移到AC．金属杆中的瞬时电流方向是由A到BD．验电器A的张角变小是由于金属箔上电荷量减小的电流，如图所示的电路图正确的是5、要用电流表测量通过小灯泡L2（）A．B．C．D．6、某家用电器正常工作时，通过的电流大约为5A，该用电器可能是A．电视机B．白炽灯C．洗衣机D．空调7、摩擦起电是生活中常见的现象，但是在公共场合有时候会引起事故，带来严重损失和损害，需要引起我们高度重视，如图是张贴在加油站内的一些警示标志，其中与摩擦起电有关的是（）A．禁止放易燃物B．禁止梳头发C．禁止吸烟D．熄火加油8、下列各图能正确反映电荷之间、磁极之间相互作用规律的是（）9、如图所示，在探究"串联电路的电流关系"时，小明用电流表分别测出a、b、c三处的电流为I＝0.2A、I b＝0.2A、I c＝0.2A．记录数据后，他下一步应a该做的是A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值10、连接如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A．电流表的缘故B．灯泡L1和L2的电阻不同C．导线有电阻D．灯泡L1和L2在电路中的位置11、下列说法正确的是（）A．只要导体内自由电荷移动，就能形成电流B．在闭合电路中要得到持续电流就必须有电源C．在串联电路中，有一个用电器开路，其余用电器均能工作D．在并联电路中，有一个用电器被短路其余用电器仍可照常工作12、卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合要求的是（）A．B．C．D．13、在"探究串联电路中的电流"实验中，某同学用电流表分别测出图中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（）A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流14、在国际单位制中，电流的单位是（）A．安培B．伏特C．焦耳D．瓦特15、用塑料梳子梳头时会因为摩擦而起电，经检验，塑料梳子所带的电荷为负电荷，则（）A．头发原子核对核外电子的束缚能力更强B．塑料梳子得到一些电子C．塑料梳子创造了负电荷D．头发和梳子间没有电子转移16、下列关于分子和原子的说法，正确的是（）A．原子是不可再分的最小粒子B．分子是不可再分的最小粒子C．原子结构与太阳系十分相似，它的中心是原子核D．分子结构与太阳系十分相似，它的中心是原子17、某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室．下列电路中符合上述要求的是（）A．B．C．D．18、如图所示电路，下列分析正确的是：（）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1S2时，L1L2并联，A2测L2电流D．闭合S1S2时，L1L2串联，A1A2示数相等二、填空题（共10道总分30分）19、如图甲所示的电路，电流表测量的是通过_______（选填"L1和L2"、"L1"或"L2"）的电流，闭合开关S，若发现指针偏向如图乙所示的位置，其原因是______________。

初三物理电流和电路测试题（含答案解析）一、选择题1．如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝．接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断．以下判断错误的是（）A. 导致熔丝熔断的原因是电路中电流过大B. 熔丝熔断时，熔丝中的电流大于AB间导线中的电流C. 熔丝熔断，但灯泡依然完好D. 用铜丝代替熔丝不符合安全用电的原则【答案】 B【解析】【解答】A、电路中熔丝的作用就是保护电路，将BD间连上导线时，灯泡被短路，电路中电流过大，导致熔丝熔断，A不合题意；B、由于熔丝与AB将导线是串联的，由串联电路电流处处相等可知，熔丝中的电流等于AB 间导线的电流，B符合题意；C、因导线把灯泡短路，故灯泡无电流通过，所以熔丝熔断，但灯泡依然完好，C不合题意；D、由于铜丝的熔点高，故在短路时不能断开电路，所以用铜丝代替熔丝不符合安全用电的原则，D不合题意 .故答案为：B .【分析】A、短路时电路中的电流过大，会致使熔丝熔断；B、根据串联电路中的电流规律可知，串联电路中的电流处处相等；C、灯泡短路时，灯丝中无电流通过，电路中电流过大；D、铜丝的熔点高，在电路中电流过大时，不能及时熔断，起不到保护电路的作用 .2．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C3．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．4．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。

（物理）九年级物理电流和电路题20 套( 带答案 ) 含分析一、电流和电路选择题1．如下图，闭合电键S 时，用电表能正确丈量电阻R1两头电压或经过电流的电路图是（）A. B. C. D.【答案】 B【分析】【解答】 A. 电源短路， A 不切合题意 .B. 电压表丈量电阻R1两头电压，也就是电源电压， B 切合题意 .C. 电压表的正负极接反了，不可以丈量， C 不切合题意 .D. 电源短路， D 不切合题意 .故答案为： B.【剖析】电压表要与用电器并联使用，并且使电流从电压表的正接线柱流入，从负接线柱流出 .电流表相当于导线 .2．如下图，开关S 闭合时，可能发生的现象是（）A. L1、 L2都不发光B. L1不发光、 L2发光C. 电池被烧坏D. L1发光、 L2不发光【答案】 B【分析】【解答】由图示电路图可知，开封闭合时，L1被短路，只有L2接入电路，则闭合开关后 L12发光，电池没有被短路，不会烧坏电池．不发光， L故答案为： B．【剖析】由图可知，当开封闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡1，所以灯泡 1 被短路．L L3．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于排除刹车状态。

假如手刹处在拉爆状态，汽车也能运动，但时间长了会破坏刹车片，有一款汽车设计了一个提示司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或许放下手刹，开关S2断开，指示灯也熄灭，以下电路图切合上述设计要求的是（）A. B.C. D.【答案】A【分析】【解答】依据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串连电路， A 切合题意。

故答案为： A.【剖析】串连电路的特色是各用电器相互影响。

4．如下图，研究并联电路的电流规律时，用电流表测定A、B、 C三处的电流，接下来所进行的操作合理的是（）A. 整理器械，达成实验B换.用不一样规格灯泡，获得多组数据C. 剖析数据，得出结论D换.用电流表的量程，从头丈量一次【答案】B【分析】【解答】研究并联电路的电流规律时，需多次实验找寻广泛规律，所以实验中，需换用不一样规格灯泡，获得多组数据， B 切合题意， ACD 不切合题意．故答案为： B．【剖析】为了研究并联电路的电流规律，要经过多次丈量才能获得广泛规律.5．如图 A、 B、 C、 D 是依据下边的实物连结电路画出的电路图，此中正确的（）A. B. C. D.【答案】 D【分析】【解答】 A.有开关与两灯并联， A 不切合题意；B.两灯与两开关都是串连关系， B 不切合题意；C.中间的开关与上边的灯并联，且与下边的灯串连， C 不切合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图符合， D 切合题意；故答案为： D。

初三物理电流和电路测试题（解析版）一、选择题1．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A. L1与L2串联B. 电流表A1测L1的电流C. 当开关S2断开时，通过L1的电流变小D. 当开关S2断开时，电流表A2的电流变小【答案】D【解析】【解答】解：A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，A不符合题意；B、A1、L2在同一支路上，所以A1是测L2电流，B不符合题意；C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，C不符合题意；D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，D符合题意．故答案为：D．【分析】先分析电流的路径，判断串并联，，A1、L2、S2三个元件在同一支路上，L1 单独在一个支路上，A2在干路上，然后根据并联电路的电流规律分析.2．如图所示，两个相同的验电器a和b，a带正电，b不带电，用根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间（）A. 有质子从a向b移动B. a中的自由电子通过金属棒流向b，b金属箔的张角张大C. b中正电荷通过金属棒流向a，a金属箔张角减小D. b中的自由电子通过金属棒流向a，b金属箔张角增大【答案】 D【解析】【解答】解：由题知，验电器a带正电，b不带电；用带有绝缘柄的铜棒把a和b 连接起来，质子和正电荷的质量比较大而不会定向移动，由于验电器a带正电，根据异种电荷相互吸引可知，b中的自由电子会通过金属棒流向a，而b因为失去电子也带上了正电荷，b的两金属箔带上同种电荷使b金属箔张角变大，ABC不符合题意，D符合题意。

故答案为：D。

【分析】电流的方向，规定正电荷定向移动的方向为电流的方向.验电器的原理：同种电荷相互排斥.3．在图甲所示的电路中，当滑片P由b移到a的过程中，滑动变阻器的及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。

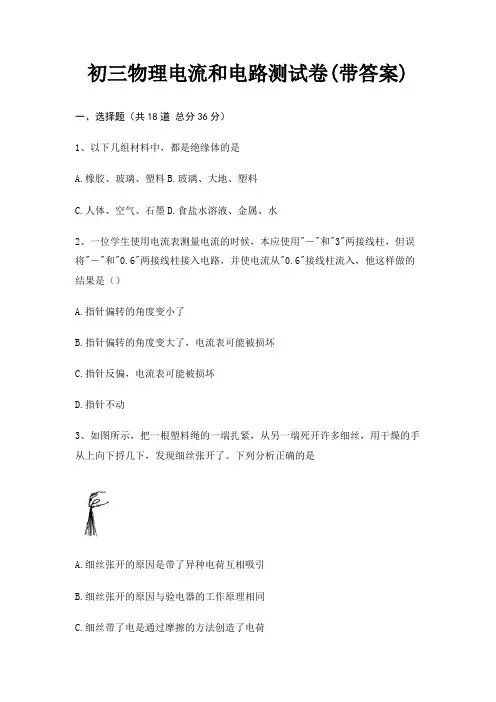

初三物理电流和电路测试卷(带答案)一、选择题（共18道总分36分）1、以下几组材料中，都是绝缘体的是A.橡胶、玻璃、塑料B.玻璃、大地、塑料C.人体、空气、石墨D.食盐水溶液、金属、水2、一位学生使用电流表测量电流的时候，本应使用"－"和"3"两接线柱，但误将"－"和"0.6"两接线柱接入电路，并使电流从"0.6"接线柱流入，他这样做的结果是（）A.指针偏转的角度变小了B.指针偏转的角度变大了，电流表可能被损坏C.指针反偏，电流表可能被损坏D.指针不动3、如图所示，把一根塑料绳的一端扎紧，从另一端死开许多细丝，用干燥的手从上向下捋几下，发现细丝张开了。

下列分析正确的是A.细丝张开的原因是带了异种电荷互相吸引B.细丝张开的原因与验电器的工作原理相同C.细丝带了电是通过摩擦的方法创造了电荷D.细丝带上了电的实质是分子在物体间的转移4、如图所示电路中，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是（）I1 =I2 =I3 B．I1 >I2 =I3 C．I1 >I2 >I3 D．I1 >I3 >I25、如图甲所示，验电器A带负电，B不带电．用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A．电流方向由A到B B．电流方向由B到AC．有电流但方向无法确定D．始终无电流6、如图，电源电压U = 220V，且保持不变，L1、L2、L3、L4都标有"PZ110V，40W"字样，开关断开时，四盏灯都能正常发光，若将开关闭合，下列叙述中正确的是A、L1、L3能正常发光B、L1、L2、L3、L4都能正常发光C、L2、L4能正常发光D、L1、L2、L3、L4都不能正常发光7、将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（）A.开关S1只控制灯泡LB.开关S2只控制灯泡LC.先闭合S1，再闭合S2时，灯泡L短路D.同时闭合S1､S2，灯泡L和电动机M并联8、交通安全法规规定汽车驾驶员以及小车前排乘客要系好安全带。

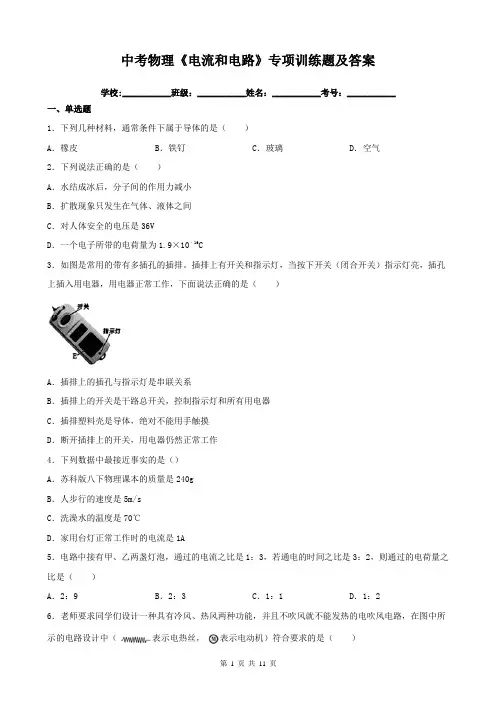

中考物理《电流和电路》专项训练题及答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列几种材料，通常条件下属于导体的是（）A．橡皮B．铁钉C．玻璃D．空气2．下列说法正确的是（）A．水结成冰后，分子间的作用力减小B．扩散现象只发生在气体、液体之间C．对人体安全的电压是36VD．一个电子所带的电荷量为1.9×10﹣16C3．如图是常用的带有多插孔的插排。

插排上有开关和指示灯，当按下开关（闭合开关）指示灯亮，插孔上插入用电器，用电器正常工作，下面说法正确的是（）A．插排上的插孔与指示灯是串联关系B．插排上的开关是干路总开关，控制指示灯和所有用电器C．插排塑料壳是导体，绝对不能用手触摸D．断开插排上的开关，用电器仍然正常工作4．下列数据中最接近事实的是（）A．苏科版八下物理课本的质量是240gB．人步行的速度是5m/sC．洗澡水的温度是70℃D．家用台灯正常工作时的电流是1A5．电路中接有甲、乙两盏灯泡，通过的电流之比是1：3，若通电的时间之比是3：2，则通过的电荷量之比是（）A．2：9 B．2：3 C．1：1 D．1：26．老师要求同学们设计一种具有冷风、热风两种功能，并且不吹风就不能发热的电吹风电路，在图中所示的电路设计中（表示电热丝，表示电动机）符合要求的是（）A．B．C．D．7．小峰为了探究某电动玩具车内部电动机与指示灯的连接方式．他将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯还能发光．进一步探究发现，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的，则该玩具车电路中电动机与指示灯（）A．可以确定，一定串联B．可以确定，一定并联C．可以确定，串联、并联都行D．需要再断开开关，转动车轮，观察指示灯是否发光．才能判断8．下图中能直接测量通过灯L1的电流的电路是（）A．B．C．D．9．如图所示，开关S闭合时，可能发生的现象是（）A．L1、L2都不发光B．L1不发光、L2发光C．电池被烧坏D．L1发光、L2不发光10．用毛皮摩擦过的橡胶棒与验电器A的金属球接触后箔片张开，如图所示，然后用带有绝缘手柄的金属棒把验电器A和不带电的验电器B连接起来。

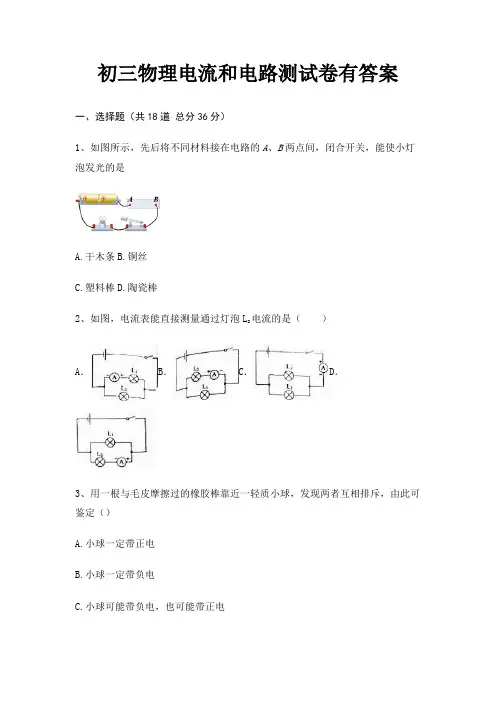

初三物理电流和电路测试卷有答案一、选择题（共18道总分36分）1、如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是A.干木条B.铜丝C.塑料棒D.陶瓷棒电流的是（）2、如图，电流表能直接测量通过灯泡L2A．B．C．D．3、用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定（）A.小球一定带正电B.小球一定带负电C.小球可能带负电，也可能带正电D.小球一定不带电4、如图所示电路，三个电阻的阻值都为R0，当开关S闭合时，电流表A1、A2、A 3的读数分别是I1、I2、I3，则它们三者的关系中正确的是（）A. B.C. D.5、下列物理量中，以科学家安培的名字作为单位的是( )A．电压B．电流C．电阻D．电功率6、如图2所示的电蚊拍，具有灭蚊和照明等功能。

当开关Sl 闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl 和S2都闭合时，灭蚊网与照明灯都通电同时起到灭蚊和照明作用。

下列电路设计符合这种要求的是7、做电学实验时，小聪观察到了如图的现象：该亮的灯没亮，不该亮的却"亮"（通电）了。

针对实验中的现象，你认为小聪最可能在甲图中的A、B间接入了乙图中的；导致小灯泡。

8、通过家用电冰箱的电流约为（）A．2μA B．1A C．2mA D．200A9、如图所示，一根戳有小孔（没有戳穿）的饮料吸管能在支架上绕轴自由转动，当用毛皮摩擦过的橡胶棒靠近用餐巾纸摩擦过的吸管时，橡胶棒排斥吸管，下列说法正确的是（）A．摩擦起电创造了电荷B．用毛皮摩擦过的橡胶棒带正电C．用餐巾纸摩擦过的吸管带负电D．与吸管摩擦过的餐巾纸带负电10、电路中获得持续电流的条件是（）A．电路中存在大量的自由电子B．电路中必须有电源C．电路中有电源，且电路闭合D．电路中有电源，且有灯泡11、下列都是导体的是（）A．铁、陶瓷、玻璃 B．石墨、油、大地C．塑料、干木材、橡胶D．水银、人体、大地12、家用电冰箱正常工作时的电流大约是（）A．1μA B．1A C．1×105A D．1mA13、我们学校的每间教室里都装有多盏日光灯，当某同学将一开关闭合时两盏灯同时亮，断开时两盏灯同时熄灭，说明这两盏灯的连接是（）A．一定是串联B．一定是并联C．可能串联也可能并联D．以上说法都不对14、图中的电路正确的是（）A．B．C．D．15、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。

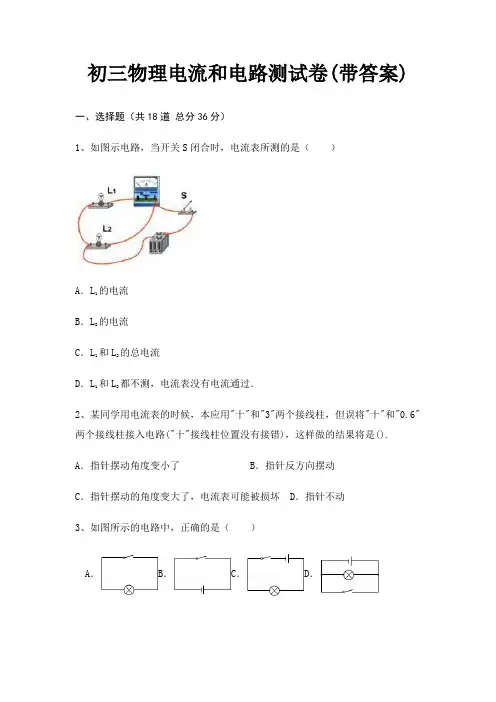

初三物理电流和电路测试卷(带答案)一、选择题（共18道总分36分）1、如图示电路，当开关S闭合时，电流表所测的是（）A．L1的电流B．L2的电流C．L1和L2的总电流D．L1和L2都不测，电流表没有电流通过．2、某同学用电流表的时候，本应用"十"和"3"两个接线柱，但误将"十"和"0.6"两个接线柱接入电路("十"接线柱位置没有接错)，这样做的结果将是().A．指针摆动角度变小了B．指针反方向摆动C．指针摆动的角度变大了，电流表可能被损坏D．指针不动3、如图所示的电路中，正确的是（）A．B．C．D．4、某款感应式垃圾桶如图所示。

其工作原理如下：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关自动断开。

下列电路符合要求的是（）A．B．C．D．5、干电池是一种常用、方便的电源．以下关于干电池的说法中正确的是（）A．有的干电池提供直流电，有的干电池提供交流电B．常用的1号、5号、7号干电池的电压随号数的增大而增大C．对外供电的干电池是把电能转化为化学能的装置D．多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境。

所以，废弃的干电池应该集中分类处理6、如图所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。

某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是A．e点断路B．L1断路C．电流表短路D．L2断路7、如图5所示，闭合开关S，L2与L3的电流之比为2∶1，则通过L1与L2的电流之比、L1与L3的电流之比分别为（）A、3∶2，3∶1B、3∶1，3∶2C、2∶1，1∶1D、1∶1，2∶18、下列现象中，不能用静电知识解释的是（）A．晚上脱化纤毛衣时会有火花产生B．油罐车尾部常拖一条铁链C．钢丝钳手柄上装有绝缘套D．电视机屏幕上会吸附灰尘9、某同学用电源、开关、导线将三个灯泡连接起来，组成如下图所示电路，下列说法中正确的是（）A．将开关闭合，三个灯都发光，灯L1、L2先并联，再与L3串联B．将开关闭合，三个灯都发光，灯L1、L2、L3是并联C．将开关闭合，灯L1、L2被导线直接接在两端，只有灯L3发光D．将开关闭合，灯L2、L3被导线直接接在两端，只有灯L1发光10、下图所示的各个电路中，开关闭合后，两个小灯泡都能发光的是（）A．B．C．D．11、用丝绸摩擦过的玻璃棒去靠近甲、乙两轻小物体，结果甲被排斥，乙被吸引，则（）A、甲带正电，乙带负电B、甲带负电，乙带正电C、甲带负电，乙不带电或带正电D、甲带正电，乙不带电或带负电12、下面各组材料，均为导体的是A．塑料和铁B．盐水和铜C．铝和煤油D．空气和石墨13、在"探究串联电路中的电流"实验中，某同学用电流表分别测出图中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（）A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流14、关于电流的形成，下列说法正确的是（）A．只要导体中的电荷运动，就会形成电流B．只有正电荷定向移动，才会形成电流C．不论是正电荷还是负电荷，只要它们定向移动，都会形成电流D．只有正、负电荷同时定向移动，才会形成电流15、如图所示，下列四个电路图中与右边实物图对应的是16、图4所示，无风条件下卡通造型铝箔气球两次均向带电棒靠近但未接触，气球A.不带电B.带正电C.带负电D.带电情况无法判断17、某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（）A．B．C．D．18、将带正电的玻璃棒靠近泡沫球，出现如图所示的情形。

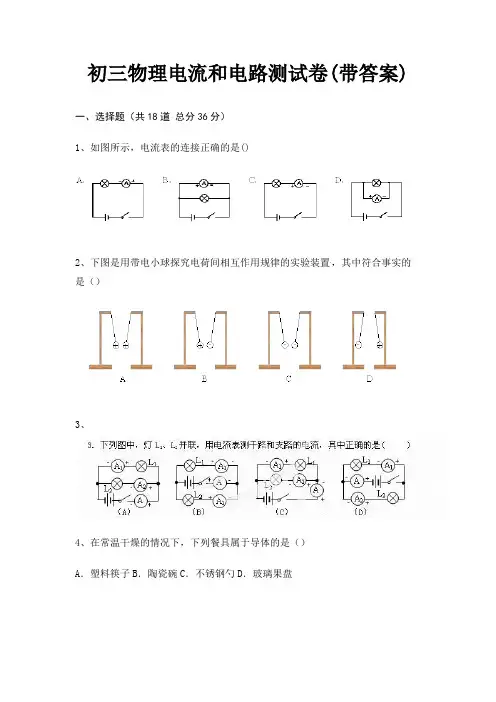

初三物理电流和电路测试卷(带答案)一、选择题（共18道总分36分）1、如图所示，电流表的连接正确的是()2、下图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（）3、4、在常温干燥的情况下，下列餐具属于导体的是（）A．塑料筷子B．陶瓷碗C．不锈钢勺D．玻璃果盘5、小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是（）A．冰箱内的照明灯和压缩机串联B．冰箱内的照明灯和压缩机并联，开关S在干路上C．冰箱内的照明灯和压缩机并联，开关S和照明灯串联D．冰箱内的照明灯和压缩机并联，开关S和压缩机串联6、在图所示的四个电路中，闭合开关S，三盏灯都能发光．若其中任意一盏灯的灯丝烧断，其它两盏灯仍然发光的，一定是电路图（）A．B．C．D．7、电路和水路有许多相似之处.在电路中和如图所示水路中的阀门作用相似的是A．电源B．用电器C．开关D．导线8、如图是常用的带有多插孔的插排．小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作．某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了"跳闸"现象．则下列说法中正确的是（）A．插排上的插孔与指示灯是串联关系B．"跳闸"的原因一定是电路发生了断路C．"跳闸"的原因一定是电路发生了短路D．"跳闸"的原因可能是电路总功率过大9、某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。

图中符合要求的电路是（）10、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A．B．C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是()A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电流值C．分析数据，得出结论D．换用电流表的另一量程，再测出一组电流11、A导线比B导线直径大，那么通过A处的电流I1和通过B处的电流I2的大小关系是（）A．I1<I2B．I1>I2C．I1=I2D．无法确定12、为避免超高车辆闯入隧道造成事故，小明设计了警示电路，使用时闭合开关S．导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆．灯和电动机中，即使其中之一断路，另一个也能正常工作．下列电路中符合要求的是（）13、关于如图所示电路，叙述正确的是A.A1表测量灯L1的电流B.A2表测量L2的电流C.A3表测量灯L1和L2的总电流D.A1表测量灯L1和L2的总电流14、串联在电路里的两盏灯甲和乙，若甲比乙亮，则通过甲灯的电流I甲与通过乙灯的电流I乙的大小相比较是（）A．I甲>I乙B．I甲<I乙C．I甲=I乙D．无法判断15、如图所示的电蚊拍，具有灭蚊和照明等功能。
