2000型流量计算机一、引言Instromet 2000型数字流量计算机是一种高性能仪表。
这种流量计算机可以使气体检测达到采用涡轮流量计、超声波流量计、腰轮流量计或孔板中的任何一种流量计所能达到的最高精度。
2000型流量计算机采用了先进的技术，允许用户对其进行组态，以达到操作要求。
二、要求更高精度的现代大规模气体计量在天然气的应用过程中，能源的保护和能源利用效率的改善都要求更加精确的天然气计量。
在一些国家已经引入第三方公开介入输送管线，甚至配气系统的天然气运营模式，并且正在获得相关规章制定部门的进一步支持。
在这种体系结构中，管线的所有者只能收取天然气的输送费，而没有机会在天然气的销售中获利。
正由于这个原因，对于管线所有者来说，在天然气的输送，特别短途输送过程中，计量设备的误差或故障所造成的财政风险非常高。
存在影响计量精度和操作的因素的场合，计量设备的可靠性非常重要。
成立30年来，Instromet公司一直走在高精度大流量计量领域的前列，开发并生产高质量的气体流量计、体积修正仪和流量计算机。
Instromet 2000型流量计算机提供了精度和可靠性方面最高等级的性能，并且有条件去迎接21世纪大规模气体计量的挑战。
三、数字化通过采用数字化技术，使2000型流量计算机在技术精度和可靠性方面发生了质的飞跃。
今天的流量计算机已经从过去所采用的电子模拟运算模式发展到了利用模拟输入信号进行数字化运算的运算模式。
2000型流量计算机有两种选择，即利用模拟输入信号的常规数字化运算模式以及可以达到系统精度极限的完全数字化系统。
Instromet 2000型流量计算机获得了这种技术全部的优势。
可以选择从变送器到输出完全数字化的运算模式。
甚至它的模拟输出也是经过数字化运算产生的。
四、精度1．完全数字化的系统从SMART（智能）压力和温度变送器到经过烧机的32位微处理器的全数字化信号处理，保证整个信号处理过程中，一直保持变送器的固有精度。
流量计说明书流量计说明书篇一：流量计使用方法及问题解析流量计外观及使用方法如下所示：接线时1，2，3是电源端使用的是24V供电4是数字量输出，也就是说该引脚输出一定频率的信号，信号的频率与流量相关。
频率关系为1HZ的频率对应一单位NV的的流量（该单位不是清楚是什么）5是模拟量输出，输出的是4-20mA的电流信号，电流大小与流量线性相关。
6、7是RS232串口输出，RXD接收端，TXD发送端。
该端口可以提供与PC的通信功能，也就对应需购买的软件。
连接方式为RX对应9针串口（电脑端口）的2，TX对应9针串口的3，GND 对应9针串口的5。
问题分析及解决方法1、流量计自带LCD屏显示功能，如果不能正常显示说明，电源未正确连接，检查123接线是否正确。
2、如未配液晶屏，需购买。
或通过3条中模拟量或数字量的自制显示单元实现（成本不会很高）3、如果正常显示，流量数显示不正确，说明参数未配置正确 1是输出流量没规律，说明流量计是坏的，需更换2输出线性相关只是大小不正确可通过以下方式解决1）通过串口发送命令对传感器重新标定或设定，但是通信协议需厂家提供。
厂家提供的软件不一定有该功能。
2）通过模拟量输出口，测量输出电流，然后将电流与流量相对应，对应关系可自己设定。
自己做一个小控制器通过这个关系将流量重新显示。
3）通过数字量口，测量频率信号，然后对应流量信号，也需要自己做控制器显示。
4、另一种可能是测量程不匹配，可参照下表确认，内径与最大最小流量的关系流量计说明书篇二：超声波流量计说明书SCT超声波流量计说明书（固定式、便携式通用）MKflo-2000F系列中文版超声波流量计说明书目录一概述 (4)1.1 引言 (4)1.2 SCT的特点 (4)1.3 工作原理 (4)1.6 可选备件 (5)1.7产品型号编码规则 (5)1.8接线图 (6)1.9 性能指标 (6)二开始安装测量 (8)2.1 开箱检查 (8)2.2 供电电源 (8)2.2.1 便携式 (8)2.2.2 固定式 (8)2.2.3 接线 (8)2.3 通电 (8)2.4 键盘 (8)2.5 怎样操作 (9)2.6 窗口简介 (10)2.7 快速输入管道参数和步骤 (10)2.8选择测量点 (11)2.9 探头接线 (11)2.10 安装探头 (12)2.10.1 探头安装距离 (12)2.10.2 探头安装方式 (12)2.10.3 V法 (12)2.10.4 Z法 (12)2.10.5 N法（不常用的方法） (13)2.10.6 W法（极不常用的方法） (13)2.10.7 插入式传感器的安装 (13)2.11 检查安装 (17)2.11.1 信号强度 (17)2.11.2数据数量 (18)2.11.3 总传输时间、时差 (18)2.11.4 传输时间比 (18)2.11.4 安装时注意的问题 (18)三怎样使用 (19)3.1 怎样判断流量计是否工作正常 (19)3.2 怎样选择流量单位制 (19)3.3 怎样选择瞬时流量单位 (19)3.4 怎样选择累积流量单位 (19)3.5 怎样选择累积器倍乘因子 (19)3.6 怎样打开或关闭流量累积器 (19)2MKflo-2000F系列中文版超声波流量计说明书3.7 怎样实现流量累积器清零 (19)3.8 怎样恢复出厂设置 (19)3.9 怎样使用阻尼器稳定流量显示 (20)3.10 怎样使用零点切除避免无效累积 (20)3.11 设置零点提高测量精度 (20)3.12 修改仪表系数（标尺因子）进行标定校正 (20)3.13 密码保护（加锁与开锁） (20)3.14 怎样使用打印机 (21)3.15 怎样使用4~20mA电流环输出 (21)3.16 怎样输出模拟电压信号 (21)3.17怎样输出累积脉冲 (21)3.18 怎样使用OCT输出 (21)3.19 怎样修改日期时间 (21)3.20 怎样调整LCD显示器 (22)3.21 怎样使用RS232串行口 (22)3.22怎样查看每日、每月、每年流量 (22)3.23 怎样对模拟输出进行校准 (22)3.24 查看电子序列号和其他细节 (22)四命令/显示窗口详解 (23)4.1 显示窗口一览表 (23)4.2 显示窗口顺序介绍 (24)五问题处理 (41)表1. 硬件上电自检信息及原因对策 (41)表２. 工作时错误代码原因及对策 (42)其他常见问题问答 (43)六热量和其他物理量测量 (44)6.1 功能介绍 (44)6.2热量测量硬件接线 (44)6.3怎样进行热量测量 (44)6.4温度、压力等信号的量程范围设置 (44)6.5联网时模拟输入量的读取 (44)七质量保证及服务维修支持 (45)7.1 质量保证 (45)7.2 公司服务 (45)7.3 产品升级 (45)7.4 技术咨询 (45)八附录 (46)8.1常用液体声速和粘度 (46)8.2 常用材料声速 (46)8.3水中声速表（1标准大气压下） (47)3MKflo-2000F系列中文版超声波流量计说明书一概述1.1 引言欢迎您选择使用性能更优异、功能更多、采用专利技术制造的MKFLO-2000F系列中文版超声波流量计。

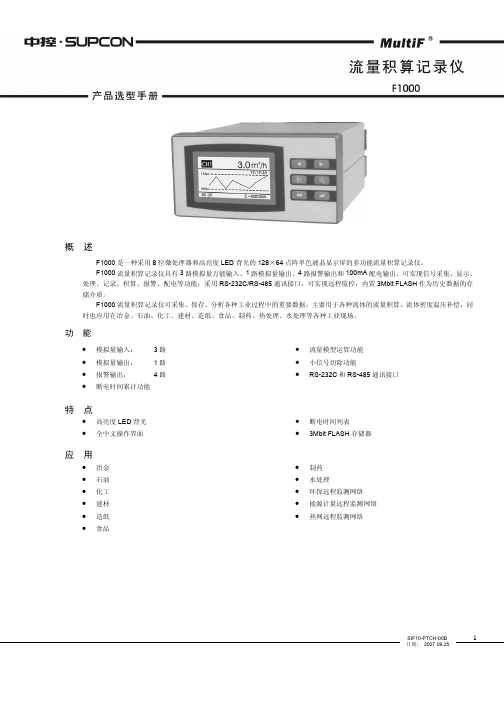

使用说明书U-HSX2600-LCCN2 1.产品介绍流量积算控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。
本仪表针对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于液体、一般气体、过热蒸汽、饱和蒸汽等流量积算测量控制。
2.技术规格表1输入输入信号电流电压电阻电偶输入阻抗≤250Ω≥500KΩ输入电流最大限制30mA输入电压最大限制＜6V输出输出信号电流电压继电器24V配电或馈电输出时允许负载≤500Ω≥250KΩ（注：需要更高负载能力时须更换模块）AC220V/2A（大）DC24V/2A（大）≤30mA综合参数测量精度0.2%FS±1字设定方式面板轻触式按键数字设定；参数设定值密码锁定；设定值断电永久保存。
显示方式0～99999瞬时流量测量值显示0～99999999.999累积值显示-1999～9999温度补偿测量值显示-1999～9999压力补偿测量值显示-1999～9999流量（差压、频率）测量值显示当前时间显示、发光管工作状态显示使用环境环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。
工作电源AC100～240V（开关电源），50～60Hz；DC12～36V（开关电源）。
功耗≤6W结构标准卡入式通讯采用标准MODBUS通讯协议，RS485通讯距离可达1公里，RS232通讯距离可达15米。
注：仪表带通讯功能时，通讯转换器最好选用有源转换器。
3.功能可对质量流量自动进行计算和累积可对标准体积流量自动进行计算和累积可同时显示瞬时流量测量值及流量累积值（累积值单位可任意设定）可切换显示瞬时流量测量值、时间、本次累积值、整十一位流量总累积值、流量（差压、频率）输入值、压力补偿输入值、温度补偿输入值可设定流量小信号切除功能（瞬时流量值小于设定值时显示为0）可设定流量定量控制功能可自动进行温度、压力补偿（1）ΔP输入为差压式流量传感器（2）ΔP、T输入为差压式流量传感器和温度传感器（3）ΔP、P、T输入为差压式流量传感器、压力传感器和温度传感器（4）f输入为频率式流量传感器（5）f、T输入为频率式流量传感器和温度传感器（6）f、P输入为频率式流量传感器、压力传感器（7）f、P、T输入为频率式流量传感器、压力传感器和温度传感器（8）G输入为流量传感器（线性流量信号）（9）G、T输入流量传感器和温度传感器（10）G、P输入为流量传感器和压力传感器（11）G、T、P输入为流量传感器、温度传感器和压力传感器具有三种补偿功能温度自动补偿压力自动补偿温度和压力自动补偿显示功能：可显示通道的瞬时流量测量值、本次累积值、累积值、差压测量值、压力补偿测量值、温度补偿测量值及频率测量值等PV+SV显示累积流量值为整十一位（0～99999999.999字）当前日期、当前时间显示流量总累积值断电保持，累积总量满量程（99999999.999字）时自动清零，本次累积值断电不保持。
一、SWP-LK智能流量计算仪外形尺寸横式流量积算仪竖式流量积算仪方形流量积算仪仪表型号SWP-LK-80SWP-LK-80SWP-LK90仪表外形外形尺寸160×80×140mm80×160×140mm96×96×140mm开孔尺寸152×76mm76×152mm92×92mm流量积算控制仪采用国际标准的卡入式结构，请将仪表轻轻推入表盘即可。
二、SWP-LK智能流量计算仪特点1、全自动温度压力补偿2、高精度表格温压补偿3、流量系数K自动演算4、全电脑数字自动调校5、全开放内部参数设定6、多种分度号输入选择7、方便的网络通讯功能三、概述SWP-LK系列可编程自动补偿流量积算控制仪，适用于各种液体、蒸汽、天然气（气态方程）、一般气体等的测量。
已广泛的应用于生物、石油、化工、冶金、电力、医药、食品、能源管理、航空航天、机械制造等行业的流量积算控制。
流量积算仪采用单片微处理器控制,使仪表的系统稳定性、可靠性及安全性等极高。
流量积算仪具有多种输入信号功能,可配接各种差压流量传感器、压力流量传感器以及各种频率式流量传感器等（如涡街、涡轮、孔板等）。
流量积算仪采用先进的微机技术，可满足各种不同的一次仪表要求的补偿方式。
流量积算仪编程简单，容易掌握，功能齐全，通用性好，能进行压力、温度的自动补偿。
流量积算仪各通道输入信号类型可通过内部参数设定自由更改。
流量积算仪支持多机通讯，具有多种标准串行输出，通讯波特率300-9600bps流量积算仪内部参数自由设定，可与各种带串行输入输出的设备（如电脑、可编程控制器、DCS等）进行通讯，构成能源计量管理系统。
配用组态王等工控组态软件，可方便的扩充至多台本仪表与上位机进行联网管理。
流量积算仪可直接配接串行微型打印机,以实现瞬时流量测量值、时间、本次累积值、整十一位流量总累积值、流量（差压、频率）输入值、压力补偿输入值、温度补偿输入值的即时打印和定时打印。
