摩托车电控化油器原理
摩托车电控化油器是一种经过电子控制的燃油供给系统，它采用电子装置来检测并控制燃油的喷射量。
其原理是通过传感器测量发动机的工作状态，并将这些数据传输给电控单元。
根据不同的工作条件，电控单元会计算出最佳的燃油喷射量，并通过喷油嘴将燃油喷入到发动机中。
电控化油器主要由以下几个部分组成：电子装置、电控单元和喷油嘴。
电子装置用于检测发动机的工作状态，包括转速、负荷和排气温度等参数。
电控单元是核心部件，它接收来自电子装置的数据，并根据预设的程序计算最佳燃油喷射量。
最后，喷油嘴根据电控单元的指令将燃油喷射到发动机中。
电控化油器的优点在于能够根据不同的工况提供最佳燃油供给，从而达到更佳的燃烧效果和更高的燃油经济性。
通过精确控制燃油喷射量，可以提高发动机的功率输出和响应性能。
此外，电控化油器还可以自动调整燃油供给，以适应高海拔、低温等特殊环境条件。
总之，摩托车电控化油器通过电子控制燃油喷射量，提供更加精准和高效的燃油供给，从而提高了发动机的性能和燃油经济性。

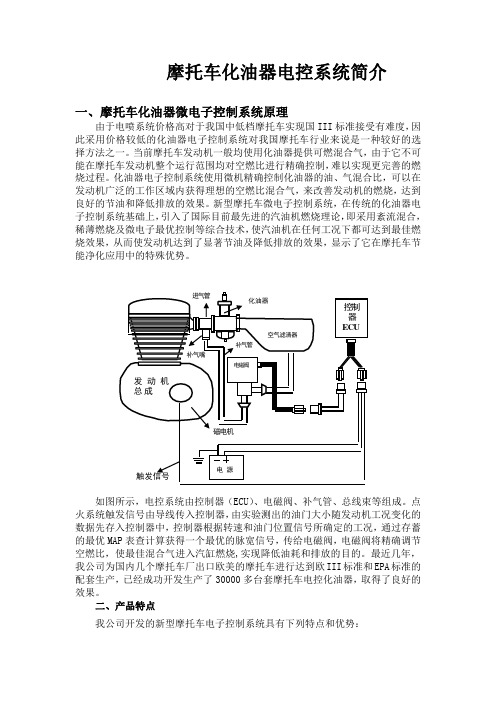

摩托车化油器电控系统简介一、摩托车化油器微电子控制系统原理由于电喷系统价格高对于我国中低档摩托车实现国III标准接受有难度，因此采用价格较低的化油器电子控制系统对我国摩托车行业来说是一种较好的选择方法之一。
当前摩托车发动机一般均使用化油器提供可燃混合气，由于它不可能在摩托车发动机整个运行范围均对空燃比进行精确控制，难以实现更完善的燃烧过程。
化油器电子控制系统使用微机精确控制化油器的油、气混合比，可以在发动机广泛的工作区域内获得理想的空燃比混合气，来改善发动机的燃烧，达到良好的节油和降低排放的效果。
新型摩托车微电子控制系统，在传统的化油器电子控制系统基础上，引入了国际目前最先进的汽油机燃烧理论，即采用紊流混合，稀薄燃烧及微电子最优控制等综合技术，使汽油机在任何工况下都可达到最佳燃烧效果，从而使发动机达到了显著节油及降低排放的效果，显示了它在摩托车节能净化应用中的特殊优势。
化油器进气管控制器空气滤清器补气管补气嘴电磁阀发动机总成磁电机+_电源触发信号线如图所示，电控系统由控制器（ECU）、电磁阀、补气管、总线束等组成。
点火系统触发信号由导线传入控制器，由实验测出的油门大小随发动机工况变化的数据先存入控制器中，控制器根据转速和油门位置信号所确定的工况，通过存蓄的最优MAP表查计算获得一个最优的脉宽信号，传给电磁阀，电磁阀将精确调节空燃比，使最佳混合气进入汽缸燃烧,实现降低油耗和排放的目的。
最近几年，我公司为国内几个摩托车厂出口欧美的摩托车进行达到欧III标准和EPA标准的配套生产，已经成功开发生产了30000多台套摩托车电控化油器，取得了良好的效果。
二、产品特点我公司开发的新型摩托车电子控制系统具有下列特点和优势：1．采用目前国际先进的燃烧及控制理论本公司研发的摩托车电子控制系统，采用国际先进的燃烧理论与最优电子控制技术相结合进行精确地控制使其处于最佳极限空燃比，以保证发动机具有良好的燃烧状况，达到最佳的节油和降低尾气排放的效果。
摩托车柴油发动机喷油系统的电控技术研究摩托车作为一种便捷的交通工具，受到越来越多人的喜爱。
在摩托车的动力系统中，发动机的性能直接影响着车辆的性能和燃油效率。
其中，喷油系统作为发动机燃料供应的关键部件之一，其电控技术的研究对于提高发动机性能和降低尾气排放至关重要。
摩托车柴油发动机喷油系统的电控技术是指通过电子控制单元（ECU）对喷油系统进行精细控制，以达到最佳的燃油喷射效果。
其中包括燃油喷射时间、喷射量、喷射角度等参数的控制和调节。
首先，研究摩托车柴油发动机喷油系统的电控技术能够优化燃油喷射参数，提高发动机的燃烧效率。
通过精确控制喷油时间和喷射量，可以使燃油充分燃烧，提高燃烧效率，从而实现更好的动力输出和燃油经济性。
此外，喷油系统的电控技术还能够根据发动机负载和转速等工况条件自动调整燃油喷射量，适应不同的行驶状态，提高了发动机的可靠性和稳定性。
其次，研究摩托车柴油发动机喷油系统的电控技术可以减少尾气排放。
现代社会对于环保要求越来越高，汽车尾气排放成为了一个热门话题。
通过电控技术对喷油系统进行精细控制，可以使燃油喷射更加均匀，减少燃油的过量喷射，减少有害物质的产生。
此外，电子控制单元还可以配合排气净化装置实现更好的尾气处理效果，有效降低排放污染物的含量，保护环境健康。
在摩托车柴油发动机喷油系统的电控技术研究中，还需要关注以下几个方面。
首先是研究不同工况下的喷油策略。
摩托车作为一种多用途交通工具，其工况条件多样，包括低速行驶、高速行驶、爬坡、加速等。
在各种不同工况下，研究喷油策略的优化，可以提高发动机的响应性和燃油经济性。
其次是研究电控单元的设计和开发。
电控单元作为喷油系统电控的核心部件，需要具备高可靠性和稳定性。
研究电控单元的设计和开发，包括硬件和软件的优化，可以提高系统的性能和可靠性。
此外，研究喷油系统的故障诊断和故障解决方法也是一个重要的方面。
在喷油系统运行过程中，由于各种原因可能出现故障，如喷油器堵塞、电控单元失效等。
摩托车电喷系统排放控制技术在本研究中主要阐述了摩托车电喷系统的排放控制技术，能够对摩托车起动、暖机以及高速、加速等多个方面进行排放控制技术分析。
标签：摩托车;电喷系统;排放;控制技术近年来，随着环境污染问题日益严重，针对废气排放标准也逐渐严格，在摩托车领域中发动机的管理系统逐渐开始了广泛应用，并逐渐取代化油器。
采用电喷技术其具有排放控制技术优势，其次电喷技术结合三元催化器技术，已经被认为是目前解决摩托车排放的最佳技术线路，同时还能够达到摩托车的动力要求，实现动力性和排放的平衡。
1 起动和暖机过程排放控制技术根据国家有关标准，起动过程从环境温度20到30℃开始后将进入排放采样，处于该环境下给一氧化碳排放带来一定难度，需要加入浓混合氣，确保气管比油膜的稳定性，以及发动机在燃烧过程中的稳定性。
后处理催化剂由于温度较低还没有开始运行，导致大量的一氧化碳原始排放未经处理之后排入大气中。
从检测数据上来看，在总排放量中有60%为一氧化碳排放量，因此需要采取措施。
根据不同发动机的运行环境参数对起动和怠速暖机中需要的燃油量，点火角，空气量进行标定，确保发动机能够在首次点火时顺利起动，平稳进入起动后怠速暖机控制过程中，确保不会有多余燃油通过尾气直接排放。
在顺利起动时电喷系统可通过精细调整喷油，点火，空气量，使发动机起动之后能够有效控制转速和过量空气系数并达到最优化的状态，保障发动机燃烧过程中的稳定性，平衡油膜的建立和挥发，尽可能减少燃烧不稳定产生的原始排放。
2 高速和加速时的排放控制技术当摩托车发动机处于高速循环和由中低向高速加速时，氮氧化合物是排放难点，主要是由于处于该过程中发动机的负荷相对较大，导致出现大量的氮氧化物，电喷系统在控制排放氮氧化物时主要包括以下两点：对过量空气系数采取闭环和偏移控制，其次可以优化控制对点火角，这也是一种降低循环氮氧化物排放的关键方法。
通常当发动机处于最佳矩阵输入点位置时，在不同负荷条件转速下点火角不同，随转速和负荷的升高，点火角逐渐增加，电喷系统可对氮氧化物排放中的不同情况点火角进行优化。
摩托车化油器电控系统简介一、摩托车化油器微电子控制系统原理由于电喷系统价格高对于我国中低档摩托车实现国III标准接受有难度，因此采用价格较低的化油器电子控制系统对我国摩托车行业来说是一种较好的选择方法之一。
当前摩托车发动机一般均使用化油器提供可燃混合气，由于它不可能在摩托车发动机整个运行范围均对空燃比进行精确控制，难以实现更完善的燃烧过程。
化油器电子控制系统使用微机精确控制化油器的油、气混合比，可以在发动机广泛的工作区域内获得理想的空燃比混合气，来改善发动机的燃烧，达到良好的节油和降低排放的效果。
新型摩托车微电子控制系统，在传统的化油器电子控制系统基础上，引入了国际目前最先进的汽油机燃烧理论，即采用紊流混合，稀薄燃烧及微电子最优控制等综合技术，使汽油机在任何工况下都可达到最佳燃烧效果，从而使发动机达到了显著节油及降低排放的效果，显示了它在摩托车节能净化应用中的特殊优势。
如图所示，电控系统由控制器（ECU）、电磁阀、补气管、总线束等组成。
点火系统触发信号由导线传入控制器，由实验测出的油门大小随发动机工况变化的数据先存入控制器中，控制器根据转速和油门位置信号所确定的工况，通过存蓄的最优MAP表查计算获得一个最优的脉宽信号，传给电磁阀，电磁阀将精确调节空燃比，使最佳混合气进入汽缸燃烧,实现降低油耗和排放的目的。
最近几年，我公司为国内几个摩托车厂出口欧美的摩托车进行达到欧III标准和EPA标准的配套生产，已经成功开发生产了30000多台套摩托车电控化油器，取得了良好的效果。
二、产品特点我公司开发的新型摩托车电子控制系统具有下列特点和优势：1．采用目前国际先进的燃烧及控制理论本公司研发的摩托车电子控制系统，采用国际先进的燃烧理论与最优电子控制技术相结合进行精确地控制使其处于最佳极限空燃比，以保证发动机具有良好的燃烧状况，达到最佳的节油和降低尾气排放的效果。
控制系统还采用了分区变空燃比控制策略，以开环控制为主，辅以局部闭环的控制方式，使系统具有一定的适应功能。

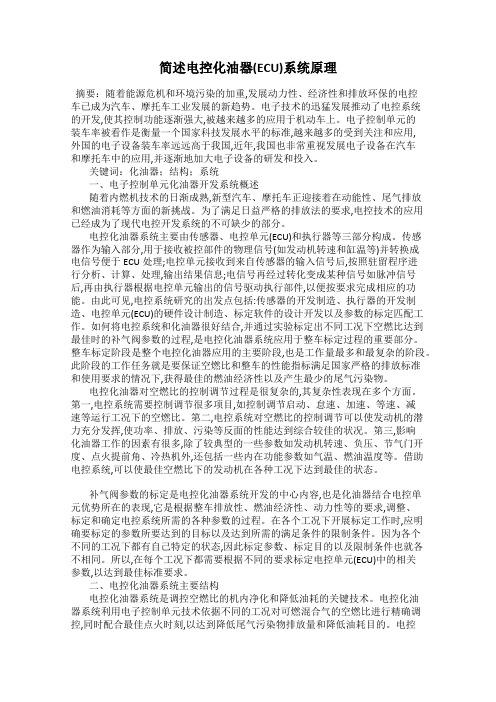

简述电控化油器(ECU)系统原理摘要：随着能源危机和环境污染的加重,发展动力性、经济性和排放环保的电控车已成为汽车、摩托车工业发展的新趋势。
电子技术的迅猛发展推动了电控系统的开发,使其控制功能逐渐强大,被越来越多的应用于机动车上。
电子控制单元的装车率被看作是衡量一个国家科技发展水平的标准,越来越多的受到关注和应用,外国的电子设备装车率远远高于我国,近年,我国也非常重视发展电子设备在汽车和摩托车中的应用,并逐渐地加大电子设备的研发和投入。
关键词：化油器；结构；系统一、电子控制单元化油器开发系统概述随着内燃机技术的日渐成熟,新型汽车、摩托车正迎接着在动能性、尾气排放和燃油消耗等方面的新挑战。
为了满足日益严格的排放法的要求,电控技术的应用已经成为了现代电控开发系统的不可缺少的部分。
电控化油器系统主要由传感器、电控单元(ECU)和执行器等三部分构成。
传感器作为输入部分,用于接收被控部件的物理信号(如发动机转速和缸温等)并转换成电信号便于ECU处理;电控单元接收到来自传感器的输入信号后,按照驻留程序进行分析、计算、处理,输出结果信息;电信号再经过转化变成某种信号如脉冲信号后,再由执行器根据电控单元输出的信号驱动执行部件,以便按要求完成相应的功能。
由此可见,电控系统研究的出发点包括:传感器的开发制造、执行器的开发制造、电控单元(ECU)的硬件设计制造、标定软件的设计开发以及参数的标定匹配工作。
如何将电控系统和化油器很好结合,并通过实验标定出不同工况下空燃比达到最佳时的补气阀参数的过程,是电控化油器系统应用于整车标定过程的重要部分。
整车标定阶段是整个电控化油器应用的主要阶段,也是工作量最多和最复杂的阶段。
此阶段的工作任务就是要保证空燃比和整车的性能指标满足国家严格的排放标准和使用要求的情况下,获得最佳的燃油经济性以及产生最少的尾气污染物。
电控化油器对空燃比的控制调节过程是很复杂的,其复杂性表现在多个方面。
第一,电控系统需要控制调节很多项目,如控制调节启动、怠速、加速、等速、减速等运行工况下的空燃比。
摩托车发动机电控燃油喷射系统介绍前言60年代，一些发达国家随着汽车、摩托车数量的不断增加，汽车、摩托车排气对大气的污染也日趋严重，欧、美、日等国相继制订了严格的排放法规，限制摩托车CO、HC和NOx等有害物质的排放。
70年代初，受能源危机的影响，美国、日本等国又制订了车辆燃油经济法规。
一方面随着两种法规要求的逐年提高，愈来愈严格，已到传统的机械改良方式难以胜任经济指标和环保要求的地步，迫使世界汽车、摩托车工业寻求新的技术途径，实现节油和减少排放污染。
另一方面，随着电子技术的飞速发展，汽车摩托车电子化成为各国汽车摩托车工业的一个重要发展方向。
目前减少排放污染有很多解决方案，如机内控制（电喷技术、电控化油器、优化燃烧室、多气门和可变技术、稀薄燃烧等）；机外控制（废气再循环（ERG）、采用三元催化剂、二次空气喷射等）。
2003年1月，国家环保总局、经贸委、科技部联合颁发的《摩托车排放污染防治技术政策》总则和控制目标中规定：2004年新定型的摩托车（不含轻便摩托车）产品，污染物的排放应达到欧盟第二阶段排放控制水平。
并鼓励研制、使用先进的摩托车电控燃油喷射技术和设备。
目前，随着世界经济一体化步伐的加快，我国摩托车工业能否在未来的世界竞争中掌握主动权，关键取决于能否在电子技术和环保上占领制高点。
所以，加快环保技术的研究是我国摩托车工业发展的当务之急。
重庆是中国乃至世界最大的摩托车生产基地。
已形成了以嘉陵、建设、力帆、隆鑫、宗申为主体的摩托车生产企业，400多家零部件企业为之配套。
摩托车工业已成为重庆工业的支柱产业。
因此，随着排放法规的日渐严格开发符合环保要求的摩托车电喷系统具有重大意义。
（附表1.0：2006年度产销量居前10位企业排名表：）2006年度产销量居前10位企业排名表名次 全年累计(万辆)占行业比重(%)大长江集团 1 232.58 10.85隆鑫集团 2 151.17 7.05重庆建设 3 137.31 6.40中国嘉陵 4 137.19 6.40力帆集团 5 133.20 6.21钱江集团 6 123.70 5.77宗申集团 7 119.80 5.59洛北集团 8 114.05 5.32中国轻骑 9 91.24 4.25金城集团 10 84.62 3.95合计 1324.87行业总量 2144.35 61.79表1.1 欧II两轮摩托车排气污染物限值 g/km摩托车排量ml CO HC NOx <150ml 5.5 1.2 0.3≥150ml 5.5 1.0 0.3表1.2欧III摩托车排气污染物限值 g/km摩托车排量ml CO HC NOx<150ml 2.0 0.8 0.15两轮≥150ml 2.0 0.3 0.15三轮（全部） 4.0 1.0 0.25 与欧II标准相比，欧III标准的CO限值加严64%，Nox限值加严50%，排量低于150ml 的摩托车HC限值加严33%，排量大于150ml的摩托车HC限值加严70%。
摩托车电喷系统排放控制技术1. 引言1.1 摩托车电喷系统的背景随着汽车工业的不断发展和环保意识的增强，摩托车电喷系统在排放控制技术方面的应用也逐渐受到关注。
通过电喷系统的精准控制，摩托车的尾气排放可以得到有效的控制，减少有害物质的排放量，提高空气质量，保护大气环境。
摩托车电喷系统的背景，正是在这样的需求和背景下逐渐兴起和发展的，为摩托车行业带来了更加清洁和高效的燃烧技术。
1.2 电喷系统在摩托车上的应用电喷系统利用电子控制单元（ECU）来监测和调整喷油器的工作状态，根据发动机转速、负荷、温度等参数实时调整喷油量和喷射时间，从而实现更精准的燃油供给。
这种精准的控制不仅可以提高发动机的燃烧效率，还可以减少废气和有害物质的排放，使汽车更加环保。
在实际应用中，电喷系统能够更好地适应不同驾驶环境和工况下的燃烧需求，提高发动机的动力输出和燃油经济性。
目前，越来越多的摩托车品牌开始采用电喷系统，使得整个摩托车行业向着更加环保、高效的方向发展。
随着电子技术的不断进步和普及，相信电喷系统在摩托车上的应用会越来越广泛，为环境保护和节能减排做出更大的贡献。
2. 正文2.1 电喷系统的工作原理电喷系统是一种先进的燃料供给系统，通过控制喷射燃油的时间、量和位置，实现燃油的高效燃烧，从而提高发动机的性能和降低尾气排放。
电喷系统的工作原理主要包括以下几个方面：传感器检测，计算控制和执行器执行。
传感器检测包括气流传感器、进气温度传感器、节气门位置传感器等，通过这些传感器可以获取到发动机工作状态的信息。
计算控制部分由电脑控制单元(ECU)完成，它会根据传感器获取到的信息，运用事先编写好的控制程序，计算出适当的燃油喷射时机、量和位置。
执行器执行阶段就是将计算好的燃油喷射信号传递给喷油嘴，实现燃油的喷射。
通过这样的工作原理，电喷系统可以实现对发动机燃油喷射的精准控制，从而提高燃烧效率，减少废气排放，降低尾气对环境的污染。
电喷系统还可以根据不同工况自动调整燃油喷射参数，使发动机在任何情况下都能保持最佳工作状态。
阐述节能提效型电控系统的应用“节能提效型电除尘器电控系统”是福建龙净环保股份有限公司独立开发、具有自主知识产权的新一代静电除尘器电控系统，已在电力、冶金、石化、建材、机械、医药等行业新建电除尘器的工程配套及已运行电除尘器电气设备改造中广泛应用。
该系统由“IPEC电除尘智能节能控制系统”、“EVIC3000高压设备”和“MZD 智能振打设备”三部分构成。
该系统融合了电场工况自动分析诊断、新型间歇供电、反电晕自动控制、复合功率振打、自动反馈控制等诸多设计理念，并将模糊控制等先进控制思想应用于系统之中，具有自动化程度高、节能提效等诸多优点。
通过实际工程测试，该系统在保证或提高除尘效率的基础上，平均节约电除尘器运行电耗50%以上，具有很好的社会前景和经济前景。
1 节能提效型电控系统简介在电除尘器运行过程中，除尘效率与电晕功率有着直接的关系，一般情况下，电晕功率越高，除尘效率越高，但在燃煤品质低下、灰分比电阻值大时，电场内部经常发生反电晕，这时若过分增加电晕功率，反而会加重反电晕、降低除尘效率。
因此如何使电除尘器既保效或提效，又节能运行，是电控产品及技术必须加以研究的重要课题。
龙净环保经过多年理论分析和应用实践，研发了工况特性分析诊断的数学模型，基于该模型可以准确地判断电场工况，量化电场电晕的状况，结合龙净环保最佳运行方式实验研究结果和工业应用经验总结，根据电气参数映射出电除尘内部工况变化，以现场工况分析为基础，辅以锅炉负荷、烟气温度、排放浓度等多种信号反馈，研制出IPEC电除尘器节能优化控制系统。
该系统自动调整运行参数，快速找到一个较为经济的运行模式，并逐渐趋于稳定，从实现提效节能。
EVIC3000高压设备的新型间歇供电方式，输出很小的二次电流，就可以将二次电压维持在理想状态，有效抑制反电晕的发生，实现节能提效；更先进的火花控制，使电场发生闪络后迅速恢复二次电压，降低火花闪络对除尘效率的影响，提高除尘效率。
摩托车电喷系统排放控制技术随着国家对环保标准的不断提高，汽车和摩托车的排放越来越成为了环保问题的热点关注对象。
为了达到更高的排放标准，摩托车电喷系统的排放控制技术已经成为了摩托车行业中的一项必要技术。
电喷系统是现代摩托车的重要组成部分，它的作用是将燃油、空气和点火信号精确控制，以达到最佳燃烧效果和最佳排放控制效果。
传统的没有电喷系统的摩托车，只能通过调节油门、换高低速行车、调节空气压力等简单的方式来控制发动机的运转。
而电喷系统则可以通过检测发动机的工作状态以及环境参数等因素，对燃油喷射量、时间和点火时机等参数进行精确控制，以达到更好的性能和更低的排放水平。
传统的摩托车燃油喷射系统主要采用喷油器和空气流量计进行燃油喷射和空气流量检测。
而电喷系统则引入了压力、温度、湿度等多种传感器，对发动机当前的状态进行实时监测，并输出给电喷系统控制芯片，以实现更为准确精细的燃料喷射控制。
目前，摩托车电喷系统主要采用开环和闭环两种控制策略。
开环控制是指电喷系统仅采用基础的路线、转速和负载曲线进行控制，而不考虑其他环境因素的影响。
闭环控制则是在开环控制基础上增加了氧传感器、大气压力传感器、进气温度和湿度传感器等多种传感器，对发动机的工作状态进行实时监测，并根据监测结果调节燃料喷射量、时间和点火时机等参数。
在实际应用中，摩托车电喷系统的排放控制技术可以通过以下方式实现：1. 采用高精度喷油器和先进的燃料喷射策略来改善燃烧效率。
高精度喷油器可以更为准确地控制燃油的喷射量和时间，以达到更好的燃烧效果和更低的排放水平。
2. 采用氧传感器等传感器来监测发动机的工作状态，以实现更为准确的闭环控制。
通过监测氧气浓度等参数，电喷系统可以调节燃油喷射量和时间，从而达到更高的燃烧效率和更低的排放水平。
3. 采用先进的点火系统和燃油泵进行控制。
先进的点火系统可以更为准确地确定点火时机，从而提高燃烧效率和降低排放水平；而高效的燃油泵则可以确保充足的燃油输送，从而增强发动机的动力性能并减少排放水平。
