医院净化空调系统设计问题分析随着城市化进程的加速，人口密集地区的发展，医院已成为不可或缺的重要建筑之一。
在医院中，人员密集、空气流通不畅等情况容易导致病毒、细菌、霉菌等有害微生物的存在，进而引发交叉感染和传染疾病。
医院的净化空调系统设计成为了至关重要的一环。
本文将就医院净化空调系统设计问题展开分析。
一、医院净化空调系统的重要性医院是医疗保健机构，其环境净化水平直接关系到医疗质量和医疗安全。
医院内人员多、空气环境密闭，加之病人多为患病人群，容易导致交叉感染，传染疾病的发生。
据统计，全球每年因交叉感染导致的死亡人数高达数十万。
而净化空调系统，作为医院内部环境的主要净化装备之一，其设计合理与否，直接关系到医院内部空气净化水平，进而影响到医院内部交叉感染的发生率。
医院净化空调系统设计的关键环节：1、空气净化标准的制定医院净化空调系统设计的核心是对于医院内部空气净化级别的要求。
在我国，医院空气净化标准主要有两个参考系列，一是《医院洁净手术室设计卫生标准》，二是《无尘室设计与施工规范》。
医院净化空调系统设计必须结合上述标准，充分考虑医院内部的净化需求，将净化等级作为设计的切入点，在系统设计中，需要考虑到医院内不同区域的净化需求，制定相应的空气净化标准。
2、系统布局和结构设计医院净化空调系统设计需要将空气净化设备合理布局在医院内不同的区域，以最大化地提高空气净化效果。
对于医院内不同区域的空气流通情况，需要进行细致的分析，制定合理的系统布局和结构设计方案。
对于手术室、产房、ICU等高洁净环境的区域，需要采用局部净化方式增加空气净化效果；对于病房、诊疗室等一般洁净环境的区域，可采用全局净化方式。
3、设备选型和安装医院净化空调系统设计中，设备的选型和安装环节至关重要。
根据医院内不同区域的空气净化需求，选择合适的净化设备，并结合建筑物结构和设备运行特点，合理安装净化设备。
在手术室等高洁净度环境的区域，可以采用高效过滤器、UV灯等设备；而在病房、诊疗室等一般洁净度环境的区域，可采用普通过滤器、离心风机等设备。

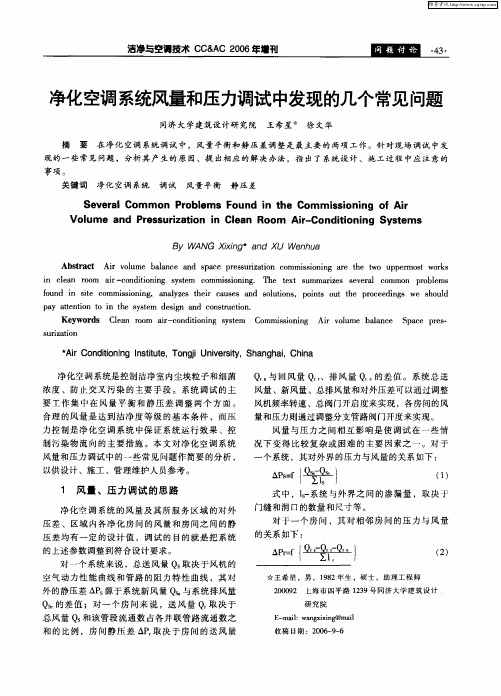

净化空调系统风量和压力调试中发现的几个常见问题(总11页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除净化空调系统风量和压力调试中发现的几个常见问题同济大学建筑设计研究院王希星* 徐文华摘要在净化空调系统调试中，风量平衡和静压差调整是最主要的两项工作。
针对现场调试中发现的一些常见问题，分析其产生的原因、提出相应的解决办法，指出了系统设计、施工过程中应注意的事项。
关键词净化空调系统调试风量平衡静压差Several Common Problems Found in the Commissioning of Air Volume and Pressurization in Clean Room Air-ConditioningSystemsBy WANG Xixing* and XU WenhuaAbstractAir volume balance and space pressurization commissioning are the two uppermost works in clean room air-conditioning system commissioning．The text summarizes several common problems found in site commissioning， analyzes their causes and solutions，points out the proceedings we should pay attention to in the system design and construction．KeywordsClean room air-conditioning system Commissioning Air volume balance Space pres-Surization*Air Conditioning Institute，Tongji University，Shanghai，China净化空调系统是控制洁净室内尘埃粒子和细菌浓度、防止交叉污染的主要手段。
空调净化系统风险评估报告评估报告：空调净化系统风险评估1.风险描述：空调净化系统是一种用于改善室内空气质量的设备，但在正常运行过程中可能存在一些潜在的风险。
2.潜在风险：2.1 空气污染：若空调净化系统的过滤器未定期更换，或者过滤器质量不合格，可能无法有效去除室内的污染物，导致空气质量下降，对用户的健康带来潜在风险。
2.2 维护不当：若空调净化系统的维护不当，如清洁不及时、保养不充分等，可能会导致设备故障或运行异常，增加消费者的维修成本。
2.3 空气流动不均匀：若空调净化系统的设计或安装不合理，可能导致空气流动不均匀，部分区域无法获得充足的净化空气，影响室内的空气质量。
3.潜在影响：3.1 健康问题：空气污染可能引发呼吸道疾病、过敏反应等健康问题，特别是对于儿童、老年人或者有慢性疾病的人群而言，风险更为突出。
3.2 经济影响：维修成本的增加将增加消费者的经济负担，可能对消费者的可持续购买意愿产生不利影响。
3.3 环境负面效应：若空调净化系统的运行效率不高，可能会造成不必要的能源浪费，对环境产生负面效应。
4.风险评估：4.1 风险等级划分：根据潜在风险的可能性和影响程度，将空调净化系统的风险分为低风险、中风险和高风险三个等级。
4.2 风险评估方法：通过对空调净化系统的设计、过滤器质量、维护流程等关键因素进行评估，计算出各风险等级下的概率和影响程度，并综合判断风险级别。
5.风险控制与解决方案：5.1 过滤器定期更换：制定过滤器更换周期，并确保过滤器的质量符合标准，以确保有效去除污染物。
5.2 定期维护和保养：设立定期维护和保养计划，确保系统的正常运行，避免故障发生。
5.3 设计和安装规范：确保空调净化系统的设计和安装符合相关标准和规范，以保证空气流动的均匀性和净化效果。
6.总结：通过对空调净化系统进行风险评估，我们意识到了潜在风险对用户健康、消费者经济和环境的影响。
通过采取合适的风险控制措施，可以最大程度地减少风险发生的可能性，并确保系统的正常运行和用户的健康与舒适体验。

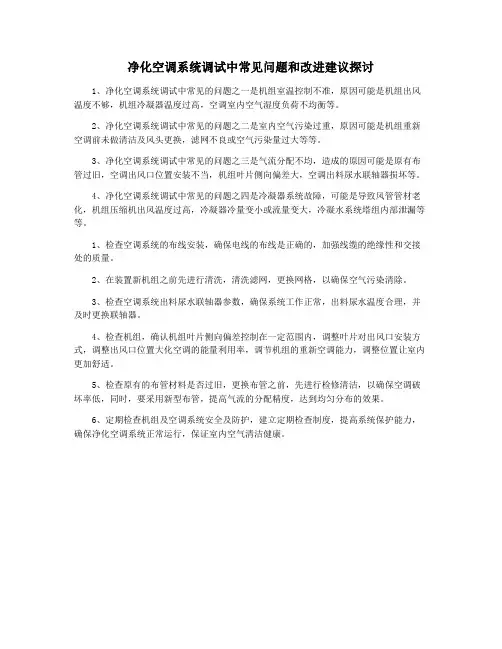

净化空调系统调试中常见问题和改进建议探讨
1、净化空调系统调试中常见的问题之一是机组室温控制不准，原因可能是机组出风温度不够，机组冷凝器温度过高，空调室内空气湿度负荷不均衡等。
2、净化空调系统调试中常见的问题之二是室内空气污染过重，原因可能是机组重新空调前未做清洁及风头更换，滤网不良或空气污染量过大等等。
3、净化空调系统调试中常见的问题之三是气流分配不均，造成的原因可能是原有布管过旧，空调出风口位置安装不当，机组叶片侧向偏差大，空调出料尿水联轴器损坏等。
4、净化空调系统调试中常见的问题之四是冷凝器系统故障，可能是导致风管管材老化，机组压缩机出风温度过高，冷凝器冷量变小或流量变大，冷凝水系统塔组内部泄漏等等。
1、检查空调系统的布线安装，确保电线的布线是正确的，加强线缆的绝缘性和交接处的质量。
2、在装置新机组之前先进行清洗，清洗滤网，更换网格，以确保空气污染清除。
3、检查空调系统出料尿水联轴器参数，确保系统工作正常，出料尿水温度合理，并及时更换联轴器。
4、检查机组，确认机组叶片侧向偏差控制在一定范围内，调整叶片对出风口安装方式，调整出风口位置大化空调的能量利用率，调节机组的重新空调能力，调整位置让室内更加舒适。
5、检查原有的布管材料是否过旧，更换布管之前，先进行检修清洁，以确保空调破坏率低，同时，要采用新型布管，提高气流的分配精度，达到均匀分布的效果。
6、定期检查机组及空调系统安全及防护，建立定期检查制度，提高系统保护能力，确保净化空调系统正常运行，保证室内空气清洁健康。
浅谈净化空调系统的问题
摘要：阐述了净化空调系统的常见问题、压差设计问题、排风消毒问题及常见故障。
同时提出了自己的见解。
关键词：净化空调；运行；故障
1 洁净室回风口变为送风口
按照工艺要求，相邻洁净室之间都要保证有一定的静压差，一方面是在门窗紧闭的情况下防止洁净程度低的洁净室内的空气由
缝隙渗入到洁净程度高的洁净室内；另一方面在门开启时，保证有足够的气流按正方向流动，以尽量减少由于开门动作和人进入的瞬时带来的逆向气流量，降低污染。
然而，在实际中由于设计或其他方面的原因，为了保证“相对重要”房间的较大静压差，会出现“较不重要”洁净室回风口变为送风口的现象，这在进行净化调试过程中是比较常见的，现分析如下：
1.1 维持房间压差的设计回风量难以确定在净化空调设计中，设计人员比较偏重于洁净室送风量的设计，对于回风量的设计则通常采用估算，即回风量少于送风量就可保证一定的压差。
但由于相邻房间的压差受现场条件的影响较大，其中主要是房间门缝隙的大小。
因此，现场调试中就出现了即使在保证洁净室房间设计送风量和回风量的情况下，相邻房间的压差也会出现倒灌的现象。
基于这种状况，实际调试时，都是先给洁净室按设计送风量进行风量分配，对于回风量则根据现场保证压差的要求进行适当的调整。
作者曾经对已经调试好的洁净室进行送风量和回风量的测试发现，在保证送
入房间的送风量在10％的范围内时，回风量与设计回风量的偏差有时可达到。
当然，这并不是说设计中不必进行回风量的计算，只是说明设计时是按照理想状态进行的，而对于实际洁净室，影响因素有时是无法预测、控制的。
1.2 回风管路设计不尽合理
尽管洁净室的回风量与设计值偏差较大，但如果回风管路设计得好也还是能较好地进行洁净室压差调试以避免问题的发生的；相反，如果回风管路设计不合理，并联支管阻力偏差太大，再加上选用的空调机组的余压明显不足，那么为了保证某一回风管支路上所有房间对于室外的相对正压差，从而关小这一支路上总回风阀时，往往会造成同一支路上其他房间的回风口出现逆向流动，即回风口变为送风口。
我们定性地以图1、图2分析和说明这一问题。
图1是房间的平面布置图，同时为了分析起见给出了这些房间的实际压力分布图，图2是对应房间的回风口系统示意图。
从图中可以看出，压盖室相对室外的压差为66 pa，而缓冲间相对于室外的压差为28 pa，如果该回风支管在整个回风管路上形成的负压较小，不足以克服压盖室和缓冲间形成的正压，则压盖室的回风就会通过回风管压入缓冲间。
对于其他的准洁净房间同样如此。
特别是有的为了保证与外走廊的正压差，关小该支管的回风调节阀后，往往会出现回风口变为送
图1洁净房屋压力分布试图
风口的现象。
当然进一步的理论分析还可以由管路的压差特性，
绘制管路四大线（总压线、势压线、位压线和零压线）做详细的探讨，此处不再赘述。
2 洁净室消毒排风
洁净室的消毒排风大体上分为两类：一类是洁净室定期排风，洁净室生产线经过一定时间运行后需要进行全面消毒，消毒后的气体通过消毒排风机排除到室外；另一类是部分特殊洁净室运行期间的不定期排风，当洁净生产车间室内污染物浓度达到一定程度时自动（也可手动）排风，未达到上限值时则排风机停止运行。
调试过程中消毒排风常常会出现如下问题：
2.1 排风口变为送风口
单独设置排风对部分房间进行排风。
由于设计管路的原因，在房间不同静压差的作用下导致部分排风口倒灌而成为送风口，其原因与回风口变为送风口相同。
建议除合理地选用排风机外，对压差相差比较大的洁净室建议分别设置其排风系统，现场不允许的情况下，也尽量保证压差相差比较大的洁净室的排风口不要布置在同一个支管上。
值得一提的是，目前有的净化室排风系统排风机采用压力较高的离心式风机具有较好的效果，其他的系统也可借鉴。
2.2 系统定期消毒排风的设置
如图3所示。
图中通过电动密闭阀可以合理地利用系统回风管进行系统排风。
其中排风管、新风管和回风管上分别设置电动调节阀，系统正常运行而不排风时，新风电动阀1和回风电动阀2开启，排风电动阀3密闭；当系统进行定期排风时，新风电动阀1和排风
电动阀3开启，回风电动阀2密闭；当整个系统停止运行时，所有的电动调节阀全部关闭。
图3 洁净室定期消毒排风设置原理示意图
值得一提的是：上述的排风系统尽管解决了定期排风的问题，但现场调试这样的一个系统仍有可能出现另一个问题，即当系统正常运行时，如果电动阀3密闭不严，而空调机组的余压较大时，往往会造成新风通过排风管被吸入空调机组。
防止此问题的方法除在设计方面合理布置管路外，最主要的是保证选用质量上乘生产厂家的阀门。
2.3 洁净室不定期消毒排风设置注意事项
房间运行期间的不定期排风系统，大多数设计均未做进一步的考虑，除设置防止倒灌的单向阀外，建议设置电动调节阀，随排风机的开停而自动启闭。
这样，一方面可以防止在风机不运行的情况下，仍有大量经过处理的空气在室内压差的作用下通过排风管涌出，造成能源的浪费；另一方面可以降低非运行时间由于大量室外空气通过排风口的涌出产生的噪声。
由于排风管较短，且排风管上未设置电动密闭阀，导致排风机不运行时，室内空气在高压差的作用下（相对于室外压差为64 pa）通过排风管大量涌出到室外，而且排风口所产生的噪声约为68.5 db（a），无论从哪个角度上看，这样设置洁净室的排风明显不满足要求。
3 缓冲间的问题
缓冲间的设置一方面是为了防止污染物进入洁净室，另一方面
还具有补偿压差的作用。
缓冲间最好对洁净室保持负压，对外保持正压。
要求比较严格的净化室，常常设置两道或更多道缓冲间，但是目前尚存在如下问题：
3.1 缓冲间不设置送风口而只设置回风口
通过非洁净区进入洁净区的缓冲间只设置回风口，而不设置送风口。
这样势必会导致两个方面的不足：首先，尽管保证了缓冲对于室内的负压，但对于室外的正压较难保证；其次，缓冲间属于准洁净区域，对其不进行送风，单单凭借更衣间的门缝渗漏的补偿风量，较难保证准洁净区的洁净度。
所以，建议对缓冲间也进行适量的送风。
3.2 洁净走廓通向室外的紧急出口处不设置缓冲间
对于紧急出口处的缓冲间的设置问题，不同的设计人员说法不一，但作者从调试的角度考虑，建议增设缓冲间。
图4是某工程的一个实际例子。
从压差的角度分析，洁净走廓相对于室外走廊的压差高达50 pa，在这样高的压差作用下，紧急出口处的门缝啸声非常大，而且当此门万一开启时，会造成整个洁净走廓泄压，洁净室部分房间将出现压力倒灌现象。
如设置一缓冲间且对其进行送风则这种状况可完全避免。
值得说明的是，设置的缓冲间的门，其开启方向不应朝向压力较大（即洁净走廓）的一方，而应与紧急出口处门的开启方向保持相同
图四
4.1 普通风量调节阀
由于生产厂家的不同，阀门的质量存在着很大的差异，现场中不少调试问题是由于阀门启闭不灵引起的。
4.2 防火调节阀
目前大多数净化空调系统机组出口处均安装防火调节阀，理论上讲一方面起到了防火的作用，另一方面也可调节机组的送或回风量。
但实际调试中发现，目前的大多数防火调节阀的调节功能很弱，其原因是采用的档位调节（一般是5档或6档）很难保证所调节的风量满足设计要求。
