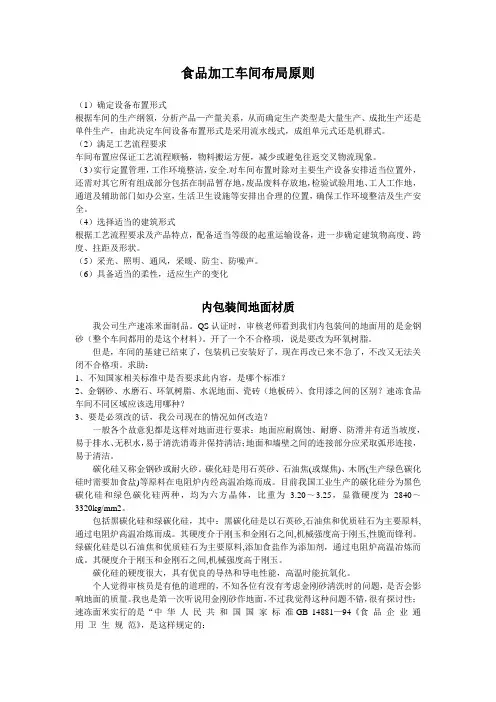

食品加工车间布局原则(1)确定设备布置形式根据车间的生产纲领,分析产品—产量关系,从而确定生产类型是大量生产、成批生产还是单件生产,由此决定车间设备布置形式是采用流水线式,成组单元式还是机群式。
(2)满足工艺流程要求车间布置应保证工艺流程顺畅,物料搬运方便,减少或避免往返交叉物流现象。
(3)实行定置管理,工作环境整洁,安全.对车间布置时除对主要生产设备安排适当位置外,还需对其它所有组成部分包括在制品暂存地,废品废料存放地,检验试验用地、工人工作地,通道及辅助部门如办公室,生活卫生设施等安排出合理的位置,确保工作环境整洁及生产安全。
(4)选择适当的建筑形式根据工艺流程要求及产品特点,配备适当等级的起重运输设备,进一步确定建筑物高度、跨度、拄距及形状。
(5)采光、照明、通风,采暖、防尘、防噪声。
(6)具备适当的柔性,适应生产的变化内包装间地面材质我公司生产速冻米面制品。
QS认证时,审核老师看到我们内包装间的地面用的是金钢砂(整个车间都用的是这个材料)。
开了一个不合格项,说是要改为环氧树脂。
但是,车间的基建已结束了,包装机已安装好了,现在再改已来不急了,不改又无法关闭不合格项。
求助:1、不知国家相关标准中是否要求此内容,是哪个标准?2、金钢砂、水磨石、环氧树脂、水泥地面、瓷砖(地板砖)、食用漆之间的区别?速冻食品车间不同区域应该选用哪种?3、要是必须改的话,我公司现在的情况如何改造?一般各个故意犯都是这样对地面进行要求:地面应耐腐蚀、耐磨、防滑并有适当坡度,易于排水、无积水,易于清洗消毒并保持清洁;地面和墙壁之间的连接部分应采取弧形连接,易于清洁。
碳化硅又称金钢砂或耐火砂。
碳化硅是用石英砂、石油焦(或煤焦)、木屑(生产绿色碳化硅时需要加食盐)等原料在电阻炉内经高温冶炼而成。
目前我国工业生产的碳化硅分为黑色碳化硅和绿色碳化硅两种,均为六方晶体,比重为 3.20~3.25,显微硬度为2840~3320kg/mm2。

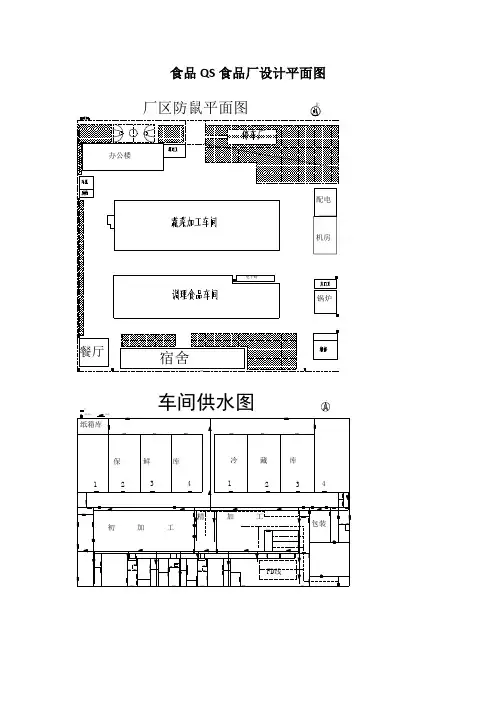

食品QS 食品厂设计平面图
厂区防鼠平面图
办公楼
宿舍
餐厅
机房
配电
锅炉
北
电子磅
车间供水图
车间排水图
酱料厂平面图
面包厂平面图
食用油厂效果图
****食用油厂效果图
1
、 更衣室内有紫外线灯、洗手池、隔离墩、干手器。
2、 原料库存放要离开地面、屋顶、侧墙。
做好防鼠、防虫、防蝇的设施。
3、 无菌室、缓冲间、理化室的地面和墙面(离地面高1.2米)贴磁砖,理化室内设洗手池
4、 无菌室的物流口高30CM 、宽20CM ,其余的物流口可在80CM 到100CM 的高宽任选以
适合货物进出为宜,同时设置物流推拉门,并装塑料帘。
5、 门尽量做成推拉门,以减少占地空间。
6、 隔离墩的高度是50到60CM ,宽度是30CM ,外面帖磁砖。
7、 生产车间要粉刷白色,离图整洁,干净。
8、 表示门的位置 表示物流口 原来实体墙 新加实体墙 9、表示隔离墩或理化平台
食醋厂平面图
工厂设计图
化验室
办公室(二楼)
包装车间(一楼)
宿 舍(二楼)
罐装车间(一楼)
放熏醋坯
原料室(二楼)
更衣室
销售部
煮料车间
沉淀车间
大门
成品室
发酵车间(发酵缸、发酵池)(一楼)
文献
[1]资料源自网络。
