简化电路图的画法教学教材

高中物理电路简化教案
教学目标：
1. 了解电路中的基本元件和符号。

2. 理解串联和并联电路的特点。

3. 能够简化复杂电路并计算电流和电压。

教学内容：
1. 电路中的基本元件：电池、电阻、电流表、电压表。

2. 串联电路和并联电路的特点及应用。

3. 电路简化的方法和计算电流、电压的公式。

教学步骤：
一、引入：
通过引入一个简单的电路图，让学生猜测每个元件的作用，并介绍电路中的基本元件和符号。

二、讲解：
1. 介绍串联电路和并联电路的定义和特点，通过示意图和实例进行讲解。

2. 分别介绍串联电路和并联电路的公式，讲解计算电流和电压的方法。

三、示范：
展示一个复杂电路图，让学生分别简化为串联和并联电路，并计算电流和电压。

四、练习：
让学生进行简化电路图和计算电流、电压的练习，并进行互相核对和订正。

五、总结：
总结串联和并联电路的特点，强调简化电路的重要性和计算方法。

六、作业：
布置作业，要求学生简化一个复杂的电路图并计算电流、电压。

教学反思：
本节课重点介绍了串联和并联电路的特点和计算方法，通过实例的讲解和练习，帮助学生加深理解。

在布置作业时应注意难易度的把握，避免出现太过复杂的题目，确保学生能够独立完成。

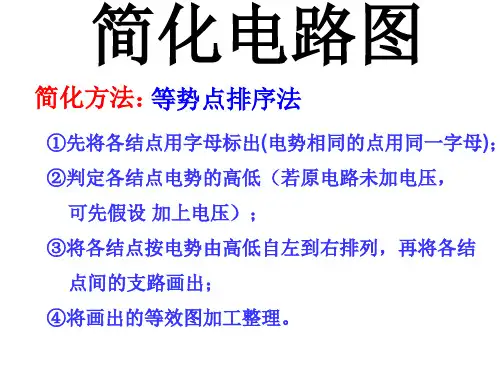

关于物理简化电路图的方法讲解初中物理简化电路图的方法讲解关于物理学中电路图的内容讲解，希望同学们认真看看下面的知识。

电路图其实就是看看串联还是并联。

第1步：所有电压表以及它左右两边直至节点的导线遮去不看。

第2步：寻找有没有其他节点，如果有再看两两节点之间的东西，比如电流表测什么电流（与之串联）之类的。

（电源到节点的电阻或者电流表是在干路上的，这点要明白，先用铅笔描干路）第3步：复查，重新走一遍电路，还是电压表遮掉。

第4步：看电压表两端导线“抱”着哪（几）个用电器或者电阻，就是测哪个的电压。

结束。

(PS. 这都是我当初学电路初探时候的心得，但愿对你有用）希望上面对物理中电路图知识的讲解学习，同学们都能很好的掌握，相信同学们会在考试中取得很好的成绩的。

初二物理电路图分析方法讲解下面是对电流流向法的知识讲解，希望可以很好的帮助同学们对学习。

电流流向法电流流向法，就是从电源的正极开始，到电源的负极结束，顺着电流的方向，连接电路，或分析电路的方法。

利用这种方法，可以准确有效地判断一个电路是纯串联还是纯并联，还是混联。

如图1所示的电路图，用其他颜色（如：红色）的笔，从电源的正极开始，画出电流的流向（如图1所示），电流没有分支，此电路为串联电路。

如图2所示的电路图，从电源的正极开始，画出电流的流向，电流出现了三个分支，分别经过三个电阻，故此电路为并联电路。

又如图3所示的电路图，从电源的正极开始，画出电流的流向，电流经过开关S、灯泡S3后，分为两支，上面的一支经过灯泡L1、电阻，下面的一支经过灯泡L2、电流表A2，两分支电流汇合后又经过电流表A1，回到电源的.负极。

故此电路是既有串联又有并联的混联电路。

由此分析可知，开关S、灯泡L3和电流表A1串在干路上，上面的支路中灯泡L1和电阻串联，下面的支路灯泡L2和电流表A2串联，两支路之间为并联。

电流表A1测干路中的电流，电流表A2测下面的支路经过灯泡L2中的电流。

用电流流向法分析电路，电路的连接情况、元件仪表工作情况就一目了然了。
