应变计使用说明

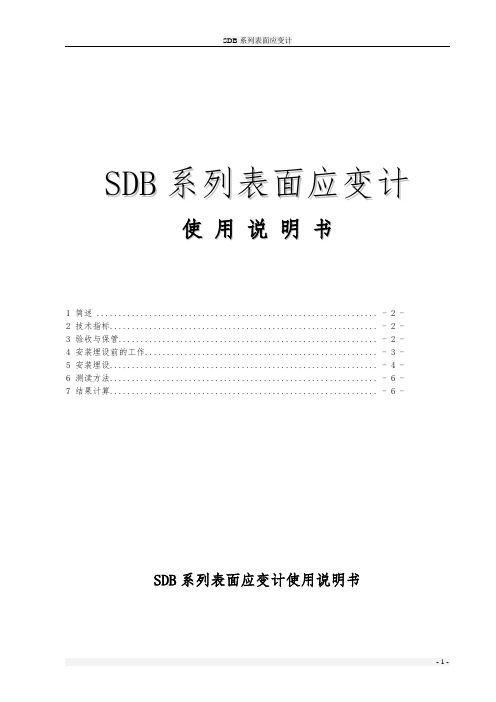

S D B系列表面应变计使用说明书1 简述 ................................................................ -2 -2 技术指标............................................................. - 2 -3 验收与保管........................................................... - 2 -4 安装埋设前的工作..................................................... - 3 -5 安装埋设............................................................. - 4 -6 测读方法............................................................. - 6 -7 结果计算............................................................. - 6 -SDB系列表面应变计使用说明书表面应变计1 简述SDB 系列表面应变计结构合理、测量精度高、抗震性能好、工作稳定可靠，结构简单紧凑、安装方便、测试快捷、便于远距离传输和自动化监测，其传输信号为频率，不受电缆电阻、接头电阻等因素的影响，能在恶劣的环境下长期稳定工作。

广泛应用于水利水电、矿山、铁路公路、地下洞室等工程中的监测。

2 技术指标我公司生产多种规格SDB 系列表面应变计的技术参数见表1型 号标距(mm) με（拉或压） 频宽 （Hz ） 不重复度（%F.S ） 非直线度 （%F.S ） 环境温度 （℃） 允许湿度（%） 滞后（% F.S ）相关系数SDB-100 100 2500 ≥800 ≤0.25 ≤0.6 ≤70 100 ≤0.3 ≥0.9999 SDB-150 150 3000 ≥800 ≤0.25 ≤0.6 ≤70 100 ≤0.3 ≥0.9999 SDB-250 2503000≥800 ≤0.25≤0.6≤70100≤0.3 ≥0.99993 验收与保管保证：我公司生产的仪器及配件，如用户在验收过程中发现质量问题（用户人为因素或使用不当损坏除外），我公司负责免费维修或更换。

BSIL-ST4/ST4-DYBJ振弦式应变计安装使用手册（REV A）北京SOIL仪器有限公司地址：北京市丰台区丰台科技园航丰路9号302室邮编：100071网址：电子邮箱：*************.cn目录1. 概述 (1)2．仪器安装 (2)2.1.将仪器埋入混凝土 (2)2.2.采用浇筑预制块或灌浆安装 (3)2.3.多向应变计与无应力计的安装埋设 (4)2.4.电缆保护和终端连接 (5)2.5.雷电防护 (5)3.读数 (6)3.1.读数仪操作 (6)3.2.数据采集仪的设置 (7)3.3.温度测量 (7)4．数据处理 (7)4.1BSIL-RO-VW读数仪的“B”档 (8)4.2温度影响 (8)4.3收缩影响 (9)4.4徐变影响 (9)4.5自身影响 (9)5．故障排除 (9)附录A－技术参数 (11)附录B－半导体温度计温度计算公式 (12)1. 概述BSIL-ST4型振弦式应变计主要用于大体积混凝土结构中，诸如基础、桩、桥梁、大坝、密闭壳、隧道衬砌等的长期应变测量，见图1。

( 153 mm)图1－BSIL-ST4型振弦式应变计BSIL-ST4-DYBJ型振弦式应变计用于埋入大骨料混凝土（粒径大于20mm）。

BSIL-ST4-DYBJ 型标准仪器长度为250mm；也可按需要提供用于碾压混凝土的仪器或其它长度的仪器,见图3。

图3－BSIL-ST4-DYBJ型 振弦式应变计仪器安装的主要方式是：通过预先将仪器绑扎在钢筋或预应力锚索（或钢绞线）上，再直接埋入混凝土；将仪器预先浇筑到混凝土预制块内，再将预制块浇筑到混凝土结构中，或灌注到混凝土观测孔中。

应变测量采用振弦原理：一定长度的钢弦张拉在两个端块之间，端块牢固置于砼中，混凝土的变形使得两端块相对移动并导致钢弦张力变化，这种张力的变化使钢弦谐振频率的改变来测量混凝土的变形。

仪器的信号激励与读数通过位于靠近钢弦的电磁线圈完成。

振弦式应变计连接使用，能提供激振钢弦所需的脉冲电压，所测频率可直接转换频率模数而显示。

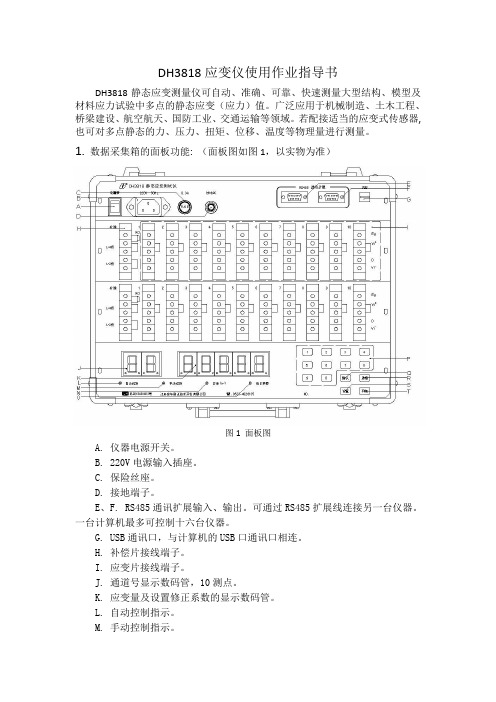

DH3818应变仪使用作业指导书DH3818静态应变测量仪可自动、准确、可靠、快速测量大型结构、模型及材料应力试验中多点的静态应变（应力）值。

广泛应用于机械制造、土木工程、桥梁建设、航空航天、国防工业、交通运输等领域。

若配接适当的应变式传感器, 也可对多点静态的力、压力、扭矩、位移、温度等物理量进行测量。

1.数据采集箱的面板功能: （面板图如图1，以实物为准）图1面板图A. 仪器电源开关。

B. 220V电源输入插座。

C. 保险丝座。

D. 接地端子。

E、F. RS485通讯扩展输入、输出。

可通过RS485扩展线连接另一台仪器。

一台计算机最多可控制十六台仪器。

G. USB通讯口，与计算机的USB口通讯口相连。

H. 补偿片接线端子。

I. 应变片接线端子。

J. 通道号显示数码管，10测点。

K. 应变量及设置修正系数的显示数码管。

L. 自动控制指示。

M. 手动控制指示。

N. 应变量指示，当此灯亮表示K 显示的是J 所指示的通道号对应的应变量。

O. 修正系数指示,当此灯亮表示K 显示的是J 所指示的通道号的修正系数。

此时修正系数值的改变可通过数字键来设置。

P. 数字键,按此键,则显示所按数值，此键在修改通道号和修正系数时有效。

Q. 确认键, 按此键, 则确认通道号或修正系数, 确认通道号时, 当通道号数值大于10或等于0时,则数码管闪烁,通道号不能被确定,此时可按退格键更改数值;确认修正系数时,按此键则将修正系数显示切换为应变量显示。

R. 退格键，按此键则闪烁的数码管显示值退后一位, 此键在修改通道号和修正系数时有效。

S. 设置键，按此键将应变量显示切换为修正系数显示,此时可按数字键来更改修正系数。

T. 平衡键，按此键则平衡A 所显示的通道，此键在通道号和修正系数已确定时有效。

2. 桥路的连接2.2.1 与应变计的连接如表一、表二所示。

表一为旧接线图，表二为新接线图。

当使用新接线方式时，每个通道只能接一种桥路，不能同时接几种桥路（如1/4桥和全桥不能混接），而旧接线方式中，每个通道可同时接1/4桥和全桥或同时接半桥和全桥。

应变测试操作指南（仅供参考）方彧常鹏本操作指南用DH3815N做演示一、硬件连接首先连接硬件，将DH3815N电源/控制器通过DH3815N扩展线与DH3815N 采集箱相连接，见图一、图二。

图一DH3815N电源/控制器通讯如图一所示，图片左上角的蓝线为USB线，负责计算机与DH3815N控制器的通讯；蓝线下面为DH3815N从机扩展线，负责控制器与采集箱的通讯，另一头与采集箱相连（见图二）。

控制器也可以通过面板上的“主机扩展输入”、“主机扩展输出”和DH3815N主机扩展线和别的控制器相连，前提是每台控制器的机号不能重复，“主机扩展输入”、“主机扩展输出”在风扇的左侧。

而采集箱也可以通过“从机扩展输入”、“从机扩展输出”和DH3815N从机扩展线和别的采集箱扩展通讯，前提是每台采集箱的机号也不能重复。

右上角为电源线；电源线左边为接地端，用来接地以减少电路干扰特别是50Hz工频干扰，图二中的右上角也是接线端，使用DH3815N前(特别是户外试验)用导线（最好线径大于0.5mm）将控制器与采集箱的接地端相连，再引入到大地中去；图片下方的三幅图为1/4桥、半桥、全桥连接方式示意图。

图二中的下方为测点，共分两排，第一排的左边第一排接线端为补偿点，每排的补偿点之后的八排接线端均为工作测点，第一排的工作测点号为一至八号测点，图二中的采集箱为2号机，所以测点即2-1、2-2……2-8测点；而第二排的工作测点为九至十六号测点，即2-9、2-10……2-16测点。

测点上可以接1/4桥、半桥、全桥形式布置的应变片，或者应变式位移传感器、荷重传感器等基于应变测试原理的桥式传感器。

图二DH3815N采集箱通讯采集箱上的每个测点共有六个接点，第一个接点为+Eg(正桥压输入)，第二个测点为Vi+(正信号输出)、第四个接点为-Eg(负桥压输入)，第五个测点为Vi+(负信号输出)，第六个测点为屏蔽端G，在第八、十六号测点后面有标记。

DH-3818静态应变测试仪使用方法一、概述DH-3818静态应变测试仪集数据采集箱、微型计算机及支持软、硬件构成。

可自动/手动、准确、可靠、快速进行静态应变测量。

广泛用于机械、土木、航空航天、国防、交通等领域。

若配接合适的应变式传感器，还可对压力、扭矩、位移、温度等物理量进行测量。

测试仪具有自动平衡功能，内置标准电阻，可方便实现全桥、半桥及1/4桥（公用补偿片）连接。

二、主要技术指标1．测量点数：每台静态应变测试仪有1——10个通道，最多可同时测10点。

每台计算机可控制10台静态应变测试仪；2．程控状态下采集速度：10测点/秒；3．测试应变范围：±19999με4．分辨率：1με5．系统不确定度：小于0.5％±3με（程控状态）6．零漂：≤4με/2h（程控状态）7．自动平衡范围：±15000με，灵敏度系数K＝2、120Ω应变计阻值误差的1.5％；8．电源电压：220V±10%，50Hz±1%三、工作原理1．WESTONE电桥测量原理现以1/4桥，120Ω桥臂电阻为例，加以阐述。

如图1所示：图1左侧为WESTONE电桥（Eg），C端系直流电源负极(O)。

B端、D端分别为输出信号的V i+、V i-端。

第一桥臂（AB）为测量片电阻R g（120Ω），第四桥臂（AD）为补偿片电阻R（120Ω），第二、三桥臂（BC、CD）为仪器内标准电图1 测量原理阻R （120Ω）。

由电桥原理，电桥的输出电压V i 为：εK E V g i 25.0= E g 为桥压（DC 2V ）、 K 为应变片灵敏系数、ε为输入应变量με，低漂移仪表放大器的输出电压V o 为：εK E K .V K V g F i F o 250==K F 为放大器的增益，故 Fg o KK E V 4=ε (1) 当E g ＝2 V K ＝2时，（1）式为：ε＝F K V 0 对于1/2桥（半桥）电路Fg o KK E V 2=ε (2) 对于全桥电路 Fg o KK E V =ε (3) 这样，测量结果由软件加以修正即可。

电阻应变计种类与应用电阻应变计也被称为应变计，是一种可用于度量物体应变的传感器装置。

电阻应变计具有多种类型和各种应用场合，下面将对此进行详细的介绍。

电阻应变计按其测量方式可以分为以下几种：1. 金属电阻应变计：金属电阻应变计主要由一块金属材料组成，在应变发生时，其电阻发生变化，从而产生电压信号。

2. 半导体电阻应变计：半导体电阻应变计主要由半导体材料组成，其应变发生时，其电阻发生变化，在应变传感器的前置放大器中，利用了方向性导电性半导体材料的性质，产生了一个比常规的振荡器更稳定的信号。

3. 纤维光学应变计：纤维光学应变计主要使用光纤的特性进行测量，其光学传感器由一根光导纤维和一个FFT逆傅立叶变换的算法组成，能够测量极小的机械应变。

电阻应变计具有广泛的应用场合，主要有以下几个方面：1. 结构应变测量：电阻应变计能够测量物体的应变量，从而分析物体的形变情况，用于建筑、桥梁、航空等领域的结构应变测量。

2. 材料强度测试：电阻应变计可以通过测量材料的应变，得到材料的应力情况，结合材料的力学性能测定材料的强度。

3. 机械性能测试：电阻应变计可以通过测量物体的应变量变化，得到物体的机械性能，如弹性模量、切变模量等。

4. 自动化工厂控制：电阻应变计在自动化工厂生产中起到了重要的作用，如在汽车、电子、半导体等工厂，电阻应变计可以用于测量物体的尺寸大小、位移等指标，用于生产管理。

5. 冶金领域：电阻应变计也广泛应用于冶金领域，如用于热处理过程中的材料的变形情况监测。

此外，在地震预测、环境监测等领域也存在广泛的应用。

总的来说，电阻应变计优点是快速、准确，并具备广泛行业的适用性，其应用领域也在不断扩展和创新。

不过同时也存在着温度敏感、易受外界干扰等问题，因此在使用时需结合具体场合和所需的测量精度进行选择和使用。
