心墙坝设计(参考资料)

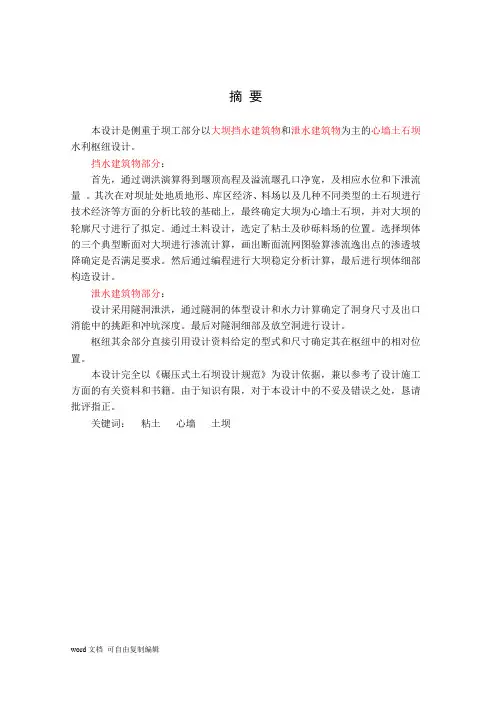

摘要本设计是侧重于坝工部分以大坝挡水建筑物和泄水建筑物为主的心墙土石坝水利枢纽设计。

挡水建筑物部分：首先，通过调洪演算得到堰顶高程及溢流堰孔口净宽，及相应水位和下泄流量。

其次在对坝址处地质地形、库区经济、料场以及几种不同类型的土石坝进行技术经济等方面的分析比较的基础上，最终确定大坝为心墙土石坝，并对大坝的轮廓尺寸进行了拟定。

通过土料设计，选定了粘土及砂砾料场的位置。

选择坝体的三个典型断面对大坝进行渗流计算，画出断面流网图验算渗流逸出点的渗透坡降确定是否满足要求。

然后通过编程进行大坝稳定分析计算，最后进行坝体细部构造设计。

泄水建筑物部分：设计采用隧洞泄洪，通过隧洞的体型设计和水力计算确定了洞身尺寸及出口消能中的挑距和冲坑深度。

最后对隧洞细部及放空洞进行设计。

枢纽其余部分直接引用设计资料给定的型式和尺寸确定其在枢纽中的相对位置。

本设计完全以《碾压式土石坝设计规范》为设计依据，兼以参考了设计施工方面的有关资料和书籍。

由于知识有限，对于本设计中的不妥及错误之处，恳请批评指正。

关键词：粘土心墙土坝AbstractThe target of the design project for graduation is the design project of earth-filled dam focusing on the construction. In the design project, the main content is to define the style of the main buildings and the set of the key water control project. Here the main buildings include the dams and the sluicing buildings. The safety and the economy should be considered in the consequence for the design.It is clear that the design can be divided into three big steps: The first step is routing of flood regulation. From the results, we can know the design flood level is 2830.275m and the check flood level is 2831.425m.The second step is to design the dam.The dam which is a earth-rock one has a height of 86m at last.The mass of dam consists of gravity soil and sand. The impervious elements at the base of dam are key trench and impervious concrete wall. The key trench is at the right side of the dam, while the concrete one is at the left side, when seeing from the upstream of the dam.The third step is the last step，it is to design the spillway tunnel. Which is located with diversion tunnel and air raid shelter? All through the axis line, it all used reinforced concrete lined tunnel. At the intake it has a gate opening of size 7m×14m , with a gate of 7×13 square meters. When design we should take more attention to water-hammer, and should design the aerated slots.The achievements for the design consist of the manual drawings and the computer drawings as well as working out the corresponding direction for the design. From this graduation design, I conclude that if one wants to design the key water control project, he needs considering not only element in all aspects but also the special conceptions and ideas.Key words: clunch the aerated slots Earth-filled dam目录第一章前言 (4)第二章工程概况 (5)第三章设计条件和设计依据 (15)第四章洪水调节计算 (16)第五章坝型选择及枢纽布置 (18)第六章大坝设计 (20)第七章泄水建筑物设计 (43)第八章施工组织设计 (50)第一章前言毕业设计是我们大学在校期间最后一个全面性、总结性、实践性的教学环节，它既是运用所学知识和技能，解决某一工程具体问题的一项尝试，也是我们走向工作岗位前的一次“实战演习”。

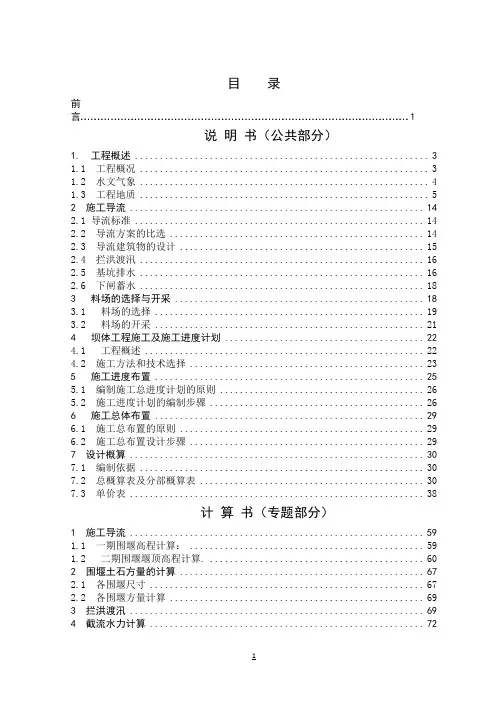

目录前言 (1)说明书（公共部分）1. 工程概述 (3)1.1 工程概况 (3)1.2 水文气象 (4)1.3 工程地质 (5)2 施工导流 (14)2.1 导流标准 (14)2.2 导流方案的比选 (14)2.3 导流建筑物的设计 (15)2.4 拦洪渡汛 (16)2.5 基坑排水 (16)2.6 下闸蓄水 (18)3 料场的选择与开采 (18)3.1 料场的选择 (19)3.2 料场的开采 (21)4 坝体工程施工及施工进度计划 (22)4.1 工程概述 (22)4.2 施工方法和技术选择 (23)5 施工进度布置 (25)5.1 编制施工总进度计划的原则 (26)5.2 施工进度计划的编制步骤 (26)6 施工总体布置 (29)6.1 施工总布置的原则 (29)6.2 施工总布置设计步骤 (29)7 设计概算 (30)7.1 编制依据 (30)7.2 总概算表及分部概算表 (30)7.3 单价表 (38)计算书（专题部分）1 施工导流 (59)1.1 一期围堰高程计算： (59)1.2 二期围堰堰顶高程计算. (60)2 围堰土石方量的计算 (67)2.1 各围堰尺寸 (67)2.2 各围堰方量计算 (69)3 拦洪渡汛 (69)4 截流水力计算 (72)5 围堰的稳定分析 (73)5.1 围堰的稳定计算 (73)5.2 围堰的浸润线： (74)6 基坑排水 (74)7 设计概算 (76)7.1 编制依据 (76)7.2 项目划分： (76)参考文献： (82)谢辞 (83)前言毕业实习是学校为我们安排的在校期间最后一次全面性、总结性的重要实践环节，也是我们大学生走出校园的第一个舞台以及告别学生角色的一个桥梁。

平常学到的都是书面上的知识，能不能把我们学到的知识应用到生活、工作中是我们能否适应社会的基本体现。

如果不能巧妙的应用理论知识，我们学的再好那也是纸上谈兵。

而毕业实习正好就给了我们一个在投身社会工作之前把理论知识与实际设计联系起来的机会，通过毕业实习，我们至少可以达到以下几个目的：1.巩固、充实、加深、扩大所学基础理论和专业知识2.提高运用所学知识，解决实际问题的能力3.敢于创新，正确地将创新精神与科学态度相结合4.养成严肃认真、刻苦钻研、实事求是的工作作风根据本专业的特点，同时为了培养自己的施工组织设计能力，我们设计并编写了《横山水利枢纽工程施工组织设计》。

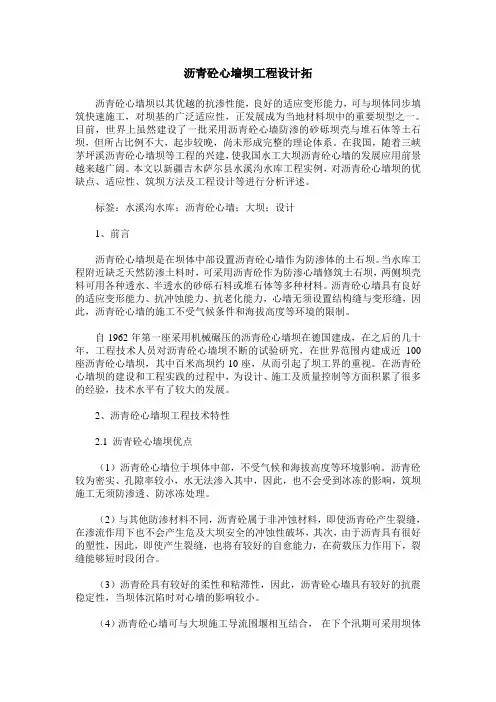

沥青砼心墙坝工程设计拓沥青砼心墙坝以其优越的抗渗性能，良好的适应变形能力，可与坝体同步填筑快速施工，对坝基的广泛适应性，正发展成为当地材料坝中的重要坝型之一。

目前，世界上虽然建设了一批采用沥青砼心墙防渗的砂砾坝壳与堆石体等土石坝，但所占比例不大，起步较晚，尚未形成完整的理论体系。

在我国，随着三峡茅坪溪沥青砼心墙坝等工程的兴建，使我国水工大坝沥青砼心墙的发展应用前景越来越广阔。

本文以新疆吉木萨尔县水溪沟水库工程实例，对沥青砼心墙坝的优缺点、适应性、筑坝方法及工程设计等进行分析评述。

标签：水溪沟水库；沥青砼心墙；大坝；设计1、前言沥青砼心墙坝是在坝体中部设置沥青砼心墙作为防渗体的土石坝。

当水库工程附近缺乏天然防渗土料时，可采用沥青砼作为防渗心墙修筑土石坝，两侧坝壳料可用各种透水、半透水的砂砾石料或堆石体等多种材料。

沥青砼心墙具有良好的适应变形能力、抗冲蚀能力、抗老化能力，心墙无须设置结构缝与变形缝，因此，沥青砼心墙的施工不受气候条件和海拔高度等环境的限制。

自1962年第一座采用机械碾压的沥青砼心墙坝在德国建成，在之后的几十年，工程技术人员对沥青砼心墙坝不断的试验研究，在世界范围内建成近100座沥青砼心墙坝，其中百米高坝约10座，从而引起了坝工界的重视。

在沥青砼心墙坝的建设和工程实践的过程中，为设计、施工及质量控制等方面积累了很多的经验，技术水平有了较大的发展。

2、沥青砼心墙坝工程技术特性2.1 沥青砼心墙坝优点（1）沥青砼心墙位于坝体中部，不受气候和海拔高度等环境影响。

沥青砼较为密实、孔隙率较小，水无法渗入其中，因此，也不会受到冰冻的影响，筑坝施工无须防渗透、防冰冻处理。

（2）与其他防渗材料不同，沥青砼属于非冲蚀材料，即使沥青砼产生裂缝，在渗流作用下也不会产生危及大坝安全的冲蚀性破坏，其次，由于沥青具有很好的塑性，因此，即使产生裂缝，也将有较好的自愈能力，在荷载压力作用下，裂缝能够短时段闭合。

（3）沥青砼具有较好的柔性和粘滞性，因此，沥青砼心墙具有较好的抗震稳定性，当坝体沉陷时对心墙的影响较小。

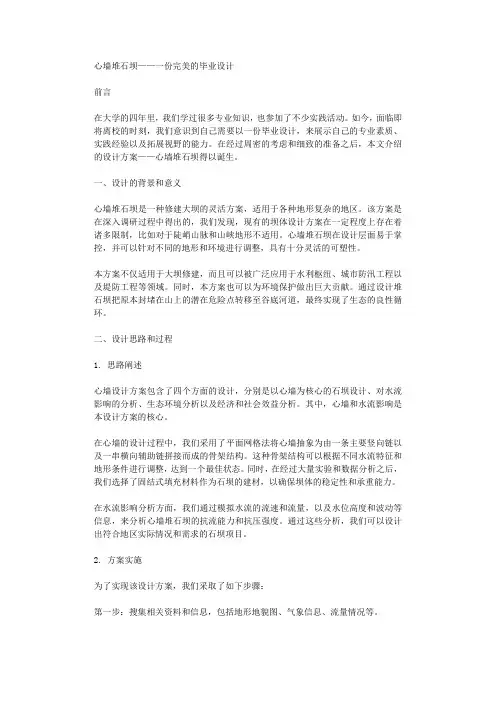

心墙堆石坝——一份完美的毕业设计前言在大学的四年里，我们学过很多专业知识，也参加了不少实践活动。

如今，面临即将离校的时刻，我们意识到自己需要以一份毕业设计，来展示自己的专业素质、实践经验以及拓展视野的能力。

在经过周密的考虑和细致的准备之后，本文介绍的设计方案——心墙堆石坝得以诞生。

一、设计的背景和意义心墙堆石坝是一种修建大坝的灵活方案，适用于各种地形复杂的地区。

该方案是在深入调研过程中得出的，我们发现，现有的坝体设计方案在一定程度上存在着诸多限制，比如对于陡峭山脉和山峡地形不适用。

心墙堆石坝在设计层面易于掌控，并可以针对不同的地形和环境进行调整，具有十分灵活的可塑性。

本方案不仅适用于大坝修建，而且可以被广泛应用于水利枢纽、城市防汛工程以及堤防工程等领域。

同时，本方案也可以为环境保护做出巨大贡献。

通过设计堆石坝把原本封堵在山上的潜在危险点转移至谷底河道，最终实现了生态的良性循环。

二、设计思路和过程1. 思路阐述心墙设计方案包含了四个方面的设计，分别是以心墙为核心的石坝设计、对水流影响的分析、生态环境分析以及经济和社会效益分析。

其中，心墙和水流影响是本设计方案的核心。

在心墙的设计过程中，我们采用了平面网格法将心墙抽象为由一条主要竖向链以及一串横向辅助链拼接而成的骨架结构。

这种骨架结构可以根据不同水流特征和地形条件进行调整，达到一个最佳状态。

同时，在经过大量实验和数据分析之后，我们选择了固结式填充材料作为石坝的建材，以确保坝体的稳定性和承重能力。

在水流影响分析方面，我们通过模拟水流的流速和流量，以及水位高度和波动等信息，来分析心墙堆石坝的抗流能力和抗压强度。

通过这些分析，我们可以设计出符合地区实际情况和需求的石坝项目。

2. 方案实施为了实现该设计方案，我们采取了如下步骤：第一步：搜集相关资料和信息，包括地形地貌图、气象信息、流量情况等。

第二步：进行现场考察，测量地形高程和坝体的水平线。

第三步：分析研究前期搜集到的数据和信息，进行模块化设计。

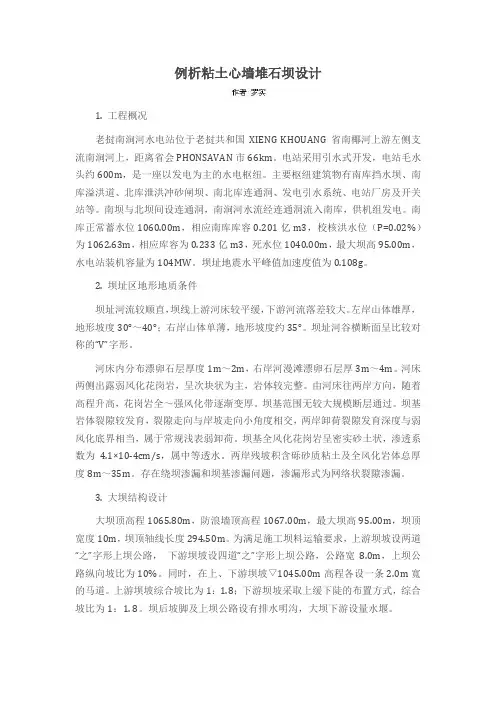

例析粘土心墙堆石坝设计1. 工程概况老挝南涧河水电站位于老挝共和国XIENG KHOUANG省南椰河上游左侧支流南涧河上，距离省会PHONSAVAN市66km。

电站采用引水式开发，电站毛水头约600m，是一座以发电为主的水电枢纽。

主要枢纽建筑物有南库挡水坝、南库溢洪道、北库泄洪冲砂闸坝、南北库连通洞、发电引水系统、电站厂房及开关站等。

南坝与北坝间设连通洞，南涧河水流经连通洞流入南库，供机组发电。

南库正常蓄水位1060.00m，相应南库库容0.201亿m3，校核洪水位（P=0.02%）为1062.63m，相应库容为0.233亿m3，死水位1040.00m，最大坝高95.00m，水电站装机容量为104MW。

坝址地震水平峰值加速度值为0.108g。

2. 坝址区地形地质条件坝址河流较顺直，坝线上游河床较平缓，下游河流落差较大。

左岸山体雄厚，地形坡度30°～40°；右岸山体单薄，地形坡度约35°。

坝址河谷横断面呈比较对称的“V”字形。

河床内分布漂卵石层厚度1m～2m，右岸河漫滩漂卵石层厚3m～4m。

河床两侧出露弱风化花岗岩，呈次块状为主，岩体较完整。

由河床往两岸方向，随着高程升高，花岗岩全～强风化带逐渐变厚。

坝基范围无较大规模断层通过。

坝基岩体裂隙较发育，裂隙走向与岸坡走向小角度相交，两岸卸荷裂隙发育深度与弱风化底界相当，属于常规浅表弱卸荷。

坝基全风化花岗岩呈密实砂土状，渗透系数为4.1×10-4cm/s，属中等透水。

两岸残坡积含砾砂质粘土及全风化岩体总厚度8m～35m。

存在绕坝渗漏和坝基渗漏问题，渗漏形式为网络状裂隙渗漏。

3. 大坝结构设计大坝顶高程1065.80m，防浪墙顶高程1067.00m，最大坝高95.00m，坝顶宽度10m，坝顶轴线长度294.50m。

为满足施工坝料运输要求，上游坝坡设两道“之”字形上坝公路，下游坝坡设四道“之”字形上坝公路，公路宽8.0m，上坝公路纵向坡比为10%。

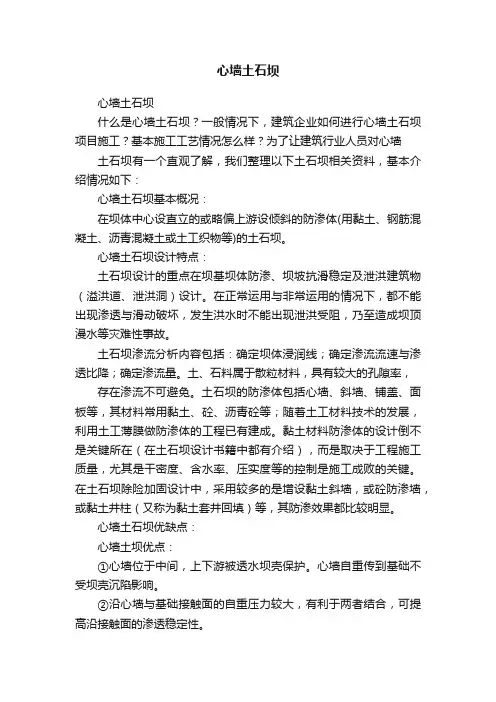

心墙土石坝心墙土石坝什么是心墙土石坝？一般情况下，建筑企业如何进行心墙土石坝项目施工？基本施工工艺情况怎么样？为了让建筑行业人员对心墙土石坝有一个直观了解，我们整理以下土石坝相关资料，基本介绍情况如下：心墙土石坝基本概况：在坝体中心设直立的或略偏上游设倾斜的防渗体(用黏土、钢筋混凝土、沥青混凝土或土工织物等)的土石坝。

心墙土石坝设计特点：土石坝设计的重点在坝基坝体防渗、坝坡抗滑稳定及泄洪建筑物（溢洪道、泄洪洞）设计。

在正常运用与非常运用的情况下，都不能出现渗透与滑动破坏，发生洪水时不能出现泄洪受阻，乃至造成坝顶漫水等灾难性事故。

土石坝渗流分析内容包括：确定坝体浸润线；确定渗流流速与渗透比降；确定渗流量。

土、石料属于散粒材料，具有较大的孔隙率，存在渗流不可避免。

土石坝的防渗体包括心墙、斜墙、铺盖、面板等，其材料常用黏土、砼、沥青砼等；随着土工材料技术的发展，利用土工薄膜做防渗体的工程已有建成。

黏土材料防渗体的设计倒不是关键所在（在土石坝设计书籍中都有介绍），而是取决于工程施工质量，尤其是干密度、含水率、压实度等的控制是施工成败的关键。

在土石坝除险加固设计中，采用较多的是增设黏土斜墙，或砼防渗墙，或黏土井柱（又称为黏土套井回填）等，其防渗效果都比较明显。

心墙土石坝优缺点：心墙土坝优点：①心墙位于中间，上下游被透水坝壳保护。

心墙自重传到基础不受坝壳沉陷影响。

②沿心墙与基础接触面的自重压力较大，有利于两者结合，可提高沿接触面的渗透稳定性。

③库水下降时上游透水坝壳孔隙水迅速外排，不影响上游坝坡稳定，可设计得比较陡。

下游坝壳浸润线远比均质土坝低，下游坡相对也陡一些，可节省工程量。

④在防渗效果相同情况下，土料用量比斜墙坝少，施工受气候影响也相对较小。

⑤设置心墙便于与岸坡及混凝土建筑物连接。

缺点：①坝面有三种材料分区，施工比斜墙坝复杂，但比多种土质坝简单。

②心墙与坝壳平起，雨天不能先填坝壳争取工期。

③心墙位于中间，检修不便。

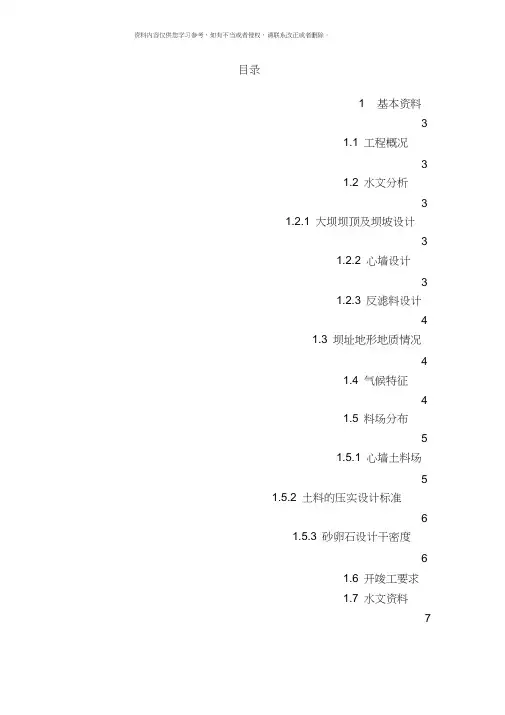

目录1 基本资料31.1 工程概况31.2 水文分析31.2.1 大坝坝顶及坝坡设计31.2.2 心墙设计31.2.3 反滤料设计41.3 坝址地形地质情况41.4 气候特征41.5 料场分布51.5.1 心墙土料场51.5.2 土料的压实设计标准61.5.3 砂卵石设计干密度61.6 开竣工要求1.7 水文资料73.1 第一期工程量确定3.2 第二期工程量确定3.3 第三期工程量确定3.4 完建期工程量确定3.5 初拟施工方案的形象进度4 确定各期的强度4.1 确定有效施工期2 坝体剖面拟定82.1 确定施工导流阶段82.2施工导流阶段82.3坝体施工阶段8 231坝体施工第I阶段8 2.3.2坝体施工第H阶段9 233坝体施工第皿阶段9 2.3.4坝体施工第W阶段93 确定形象进度10101010 111112 124.2 挖运强度的确定124.2.1 确定上坝强度124.2.2 确定运输强度134.2.3 确定开挖强度144.3 坝体填筑方155 确定挖运方案165.1 确定开挖机械的生产能力165.2 确定运输机械16反滤料、砂性土汽车装载有效方量5.3 确定粘性土、165.4 确定运输工具周转一次的时间165.5 循环式运输机械数量n 的确定175.5.1 确定粘土料运输机械数量175.5.2 确定砂石料运输机械数量17 5.5.3 确定反滤料运输机械数量185.5.4复核运输机械18 5.5.5 确定开挖机械数量18 5.6 确定压实机械数量195.6.1 气胎碾生产率19 5.6.2 凸块振动碾生产率205.6.3 数量确定20 5.6.4 确定平土机械数量201 基本资料1.1 工程概况西安市黑河引水工程金盆水利枢纽位于西安市周至县黔江河干流峪口以上 1.5km 处, 东距西安市约86km, 北距周至县城约14km 。

枢纽是一项以向西安市供水为主、兼顾灌溉、结合发电、防洪等综合利用的大型水利工程。

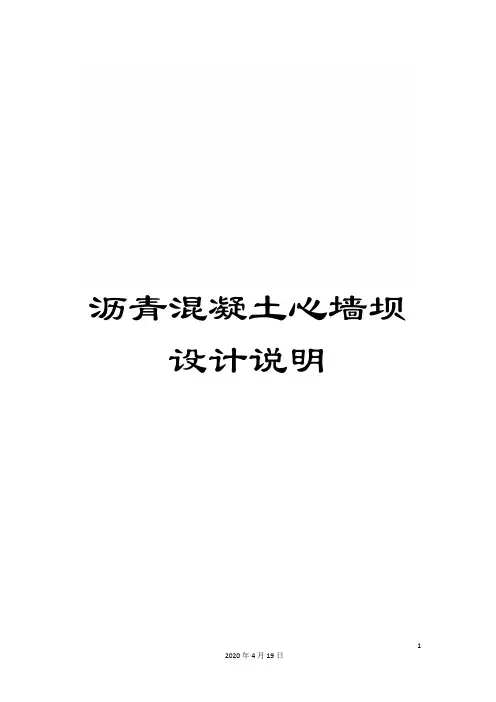

沥青混凝土心墙坝设计说明毕业设计说明书题目：青海省都兰县哇沿水库大坝设计学生姓名：孙燕维学号：指导教师：徐晓英孙凡专业年级：级水利水电工程所在班级：水利水电工程（1）班完成日期： 6月11日答辩日期： 6月15日青海省都兰县哇沿水库大坝设计设计总说明中文说明本毕业设计来源于青海省水利水电勘测设计研究院设计项目主要依据（1）《都兰县察汗乌苏河流域综合规划》；（2）《都兰县国民经济和社会发展“十一五”规划》；（3）《青海省“十一五”水利发展与安全规划》；（4）其它有关规范等。

哇沿水库在海西州都兰县境内，位于察汗乌苏河的中下游河段上，水库坝址距上游吐鲁番王陵墓群 3.1km，距下游的热水乡12.5km，距下游的“109”国道察苏大桥18km，距都兰县城——察汗乌苏镇27.5km。

哇沿水库工程任务以灌溉和供水为主，改进现状农田灌溉面积2.99万亩，控制新增设施农业面积0.1万亩，控制新增经济林灌溉1.0万亩；为城镇和新增工业项目提供水源保障。

此次毕业设计承担都兰县哇沿水库工程可行性研究阶段坝体设计部分工作。

根据已有的原始资料和该处地形图进行设计，主要内容有：哇沿水库工程坝址的选择；哇沿水库水利调节、调洪计算；坝型、坝高及坝体基本剖面的确定；坝体的渗流分析，确定防渗体系；坝体稳定分析和坝基处理；坝体与坝基、岸坡及其它建筑物连接。

并根据要求绘制相应的平面布置图和剖面图。

结合设计组中其它成员关于溢洪道和导流放水洞设计，完成由大坝、溢洪道和导流放水洞三大建筑物组成的哇沿水库枢纽工程的设计。

关键词：土石坝，筑坝材料，沥青混凝土心墙，防渗体，排水体，护坡，渗流稳定分析Design General InformationGraduation from the Water Resources and Hydropower Survey and Design Institute of Qinghai ProvinceThe main basis for design projects(1) "Dulan County Chahanwusu River Basin Comprehensive Plan";(2) "Dulan County, economic and social development" Eleventh Five-Year "plan";(3) "Qinghai" Eleventh Five-Year "plan water development and security";(4) other relevant norms. Wayan Haixi along the reservoir in Dulan County, located in the middle and lower reaches of the river Chahanwusu River, the reservoir dam upstream from the Tomb Tombs in Turpan 3.1km, hot water from the lower reaches of rural 12.5km, from the lower reaches of the "109"State Road, Cha Su Bridge 18km, from Dulan county - Chahanwusu Town 27.5km.Wow along the reservoir engineering tasks for irrigation and water supply, improve the status of an area of 2.99 million mu of farmland irrigation, control of new facilities in an area of 0.1 acres of agriculture, control of new 1.0 million mu of forest irrigation; and new industrial projects for the town to provide water protection.The graduation bear wow Dulan County along the reservoir dam feasibility study stage design part of the work.According to the existing data and the topography of the original design plans, the main contents are: wow along the reservoir dam site selection; wow along the reservoir water regulation, regulation computation; dam type, dam height and determine the fundamental profile of the dam;dam seepage analysis to determine the impervious system; dam stability analysis and treatment of the foundation; dam and foundation, slope and other buildings connected.And are required to draw the corresponding floor plan and sections.With other members of the design team on the design of the spillway and the outlet hole to complete the dam, spillway and outlet hole for the composition of the three buildings UOB Reservoir Project design.Key words: dam, dam material, asphalt concrete core wall, impervious, water bodies, slope, seepage and stability analysis.目录1绪论....................................................................................... 错误!未定义书签。

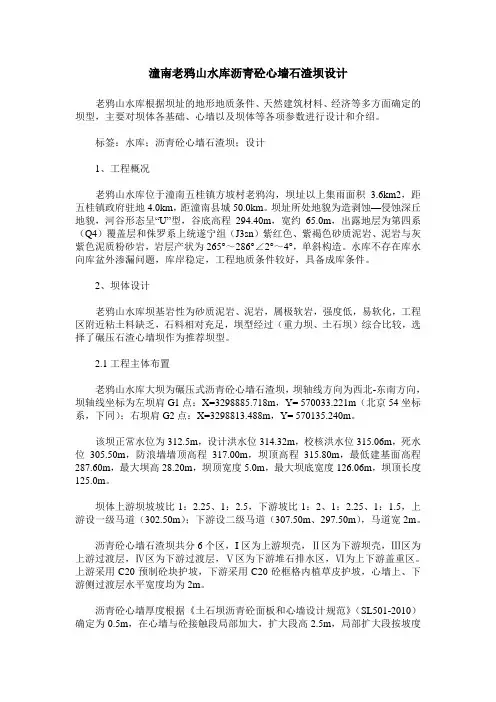

潼南老鸦山水库沥青砼心墙石渣坝设计老鸦山水库根据坝址的地形地质条件、天然建筑材料、经济等多方面确定的坝型，主要对坝体各基础、心墙以及坝体等各项参数进行设计和介绍。

标签：水库；沥青砼心墙石渣坝；设计1、工程概况老鸦山水库位于潼南五桂镇方坡村老鸦沟，坝址以上集雨面积 3.6km2，距五桂镇政府驻地4.0km，距潼南县城50.0km。

坝址所处地貌为造剥蚀—侵蚀深丘地貌，河谷形态呈“U”型，谷底高程294.40m，宽约65.0m，出露地层为第四系（Q4）覆盖层和侏罗系上统遂宁组（J3sn）紫红色、紫褐色砂质泥岩、泥岩与灰紫色泥质粉砂岩，岩层产状为265°～286°∠2°～4°，单斜构造。

水库不存在库水向库盆外渗漏问题，库岸稳定，工程地质条件较好，具备成库条件。

2、坝体设计老鸦山水库坝基岩性为砂质泥岩、泥岩，属极软岩，强度低，易软化，工程区附近粘土料缺乏，石料相对充足，坝型经过（重力坝、土石坝）综合比较，选择了碾压石渣心墙坝作为推荐坝型。

2.1工程主体布置老鸦山水库大坝为碾压式沥青砼心墙石渣坝，坝轴线方向为西北-东南方向，坝轴线坐标为左坝肩G1点：X=3298885.718m，Y= 570033.221m（北京54坐标系，下同）；右坝肩G2点：X=3298813.488m，Y= 570135.240m。

该坝正常水位为312.5m，设计洪水位314.32m，校核洪水位315.06m，死水位305.50m，防浪墙墙顶高程317.00m，坝顶高程315.80m，最低建基面高程287.60m，最大坝高28.20m，坝顶宽度5.0m，最大坝底宽度126.06m，坝顶长度125.0m。

坝体上游坝坡坡比1：2.25、1：2.5，下游坡比1：2、1：2.25、1：1.5，上游设一级马道（302.50m）；下游设二级马道（307.50m、297.50m），马道宽2m。

沥青砼心墙石渣坝共分6个区，I区为上游坝壳，Ⅱ区为下游坝壳，Ⅲ区为上游过渡层，Ⅳ区为下游过渡层，Ⅴ区为下游堆石排水区，Ⅵ为上下游盖重区。

心墙坝 课程设计一、课程目标知识目标：1. 学生能理解心墙坝的定义、构造及其在水利工程中的作用。

2. 学生能掌握心墙坝的设计原理和主要影响因素。

3. 学生能了解心墙坝施工过程中的关键技术及质量控制要点。

技能目标：1. 学生能运用所学知识，分析心墙坝工程案例，提出改进措施。

2. 学生能通过小组合作，设计简单的心墙坝模型，并进行模拟实验。

3. 学生能运用信息技术，收集、整理和分析心墙坝相关资料。

情感态度价值观目标：1. 学生培养对水利工程建设的兴趣，增强环保意识和责任感。

2. 学生通过学习心墙坝工程，认识到科学技术对社会发展的促进作用。

3. 学生在小组合作中，培养团队协作精神，提高沟通、交流能力。

课程性质：本课程为水利工程学科的一节实践性较强的课程，结合学生年级特点，注重理论知识与实际应用的结合。

学生特点：学生具备一定的水利工程基础知识，具有较强的求知欲和动手能力。

教学要求：教师需采用案例教学、小组合作、实验模拟等多种教学方法，激发学生的学习兴趣，提高实践操作能力。

通过本课程的学习，使学生能将理论知识应用于实际工程，为今后从事相关工作打下基础。

同时，注重培养学生的团队协作、沟通表达等综合素质。

二、教学内容1. 心墙坝的定义与构造- 心墙坝的概念及其在水利工程中的应用- 心墙坝的构造特点及分类2. 心墙坝设计原理- 设计原则及主要影响因素- 设计计算方法与步骤- 教材第二章第三节：心墙坝设计原理及计算方法3. 心墙坝施工技术- 施工准备及质量控制- 关键施工技术及操作要点- 教材第三章第二节：心墙坝施工技术及质量控制4. 心墙坝案例分析- 国内外典型心墙坝工程案例介绍- 案例分析：设计、施工及运行过程中的经验与教训- 教材第四章：水利工程案例分析5. 实践操作- 设计简单心墙坝模型- 模拟实验：观察心墙坝的运行状况，分析其性能- 教材第五章：水利工程实践操作教学内容安排与进度：第一课时：心墙坝定义与构造第二课时：心墙坝设计原理第三课时：心墙坝施工技术第四课时：心墙坝案例分析第五课时：实践操作（设计简单心墙坝模型及模拟实验）三、教学方法本课程将采用以下多样化的教学方法，以激发学生的学习兴趣，提高教学效果：1. 讲授法：- 对于心墙坝的基础知识、设计原理和施工技术等理论性较强的内容，采用讲授法进行教学。

1 (此文档为word格式，下载后您可任意编辑修改！) 目 录 前 言..................................................................................................1

说 明 书（公共部分） 1. 工程概述 ........................................................... 3 1.1 工程概况 .......................................................... 3 1.2 水文气象 .......................................................... 4 1.3 工程地质 .......................................................... 5 2 施工导流 ........................................................... 14 2.1 导流标准 .......................................................... 14 2.2 导流方案的比选 ................................................... 14 2.3 导流建筑物的设计 ................................................. 15 2.4 拦洪渡汛 ......................................................... 16 2.5 基坑排水 ......................................................... 16 2.6 下闸蓄水 ......................................................... 18 3 料场的选择与开采 .................................................. 18 3.1 料场的选择 ...................................................... 19 3.2 料场的开采 ...................................................... 21 4 坝体工程施工及施工进度计划 ........................................ 22 4.1 工程概述 ........................................................ 22 4.2 施工方法和技术选择 ............................................... 23 5 施工进度布置 ...................................................... 25 5.1 编制施工总进度计划的原则 ......................................... 26 5.2 施工进度计划的编制步骤 ........................................... 26 6 施工总体布置 ...................................................... 29 6.1 施工总布置的原则 ................................................. 29 6.2 施工总布置设计步骤 ............................................... 29 7 设计概算 ........................................................... 30 7.1 编制依据 ......................................................... 30 7.2 总概算表及分部概算表 ............................................. 30 7.3 单价表 ........................................................... 38

目录1 基本资料31.1 工程概况31.2 水文分析31.2.1大坝坝顶及坝坡设计31.2.2 心墙设计31.2.3 反滤料设计41.3 坝址地形地质情况41.4 气候特征41.5料场分布51.5.1心墙土料场51.5.2 土料的压实设计标准61.5.3 砂卵石设计干密度61.6 开竣工要求71.7 水文资料72 坝体剖面拟定8 2.1确定施工导流阶段82.2施工导流阶段82.3坝体施工阶段82.3.1坝体施工第Ⅰ阶段82.3.2坝体施工第Ⅱ阶段92.3.3坝体施工第Ⅲ阶段92.3.4坝体施工第Ⅳ阶段93 确定形象进度10 3.1 第一期工程量确定10 3.2第二期工程量确定10 3.3第三期工程量确定103.4完建期工程量确定113.5初拟施工方案的形象进度114 确定各期的强度124.1 确定有效施工期124.2 挖运强度的确定124.2.1 确定上坝强度124.2.2 确定运输强度134.2.3 确定开挖强度144.3 坝体填筑方155 确定挖运方案165.1确定开挖机械的生产能力165.2确定运输机械16 5.3确定粘性土、反滤料、砂性土汽车装载有效方量165.4确定运输工具周转一次的时间16 5.5循环式运输机械数量n的确定175.5.1确定粘土料运输机械数量175.5.2确定砂石料运输机械数量175.5.3确定反滤料运输机械数量185.5.4复核运输机械185.5.5确定开挖机械数量185.6确定压实机械数量195.6.1气胎碾生产率195.6.2凸块振动碾生产率205.6.3数量确定205.6.4 确定平土机械数量201 基本资料1.1 工程概况西安市黑河引水工程金盆水利枢纽位于西安市周至县黔江河干流峪口以上1.5km处，东距西安市约86km，北距周至县城约14km。

枢纽是一项以向西安市供水为主、兼顾灌溉、结合发电、防洪等综合利用的大型水利工程。

水库总库容为2亿m3，有效库容1.774亿m3。

新疆某水库碾压式沥青混凝土心墙坝设计以新疆某水库碾压式沥青混凝土心墙建设为例，分析了心墙设计中轴线、厚度、过渡层的确定及其与周边结构的连接设计，并通过有限元计算对坝体结构三维静力进行分析。

标签：碾压式沥青混凝土；防渗心墙；结构布置引言新疆某水库工程等别为Ⅰ等，工程规模是大（1）型，主要建筑物包括大坝、溢洪道、泄洪兼导流隧洞及放水灌溉洞。

坝顶高程为1989.20m，坝顶宽度为10.0m，最大坝高98.0m，坝长427.00m。

1、坝体结构布置1.1 心墙防渗体结构布置沥青混凝土心墙的布置一般采用墙体轴线略偏向上游侧，竖向布置一般有垂直式、倾斜式或下部垂直上部倾斜等三种方式。

对于高坝，更多的采用后一种结构形式。

本工程坝高98.0m，设计采用垂直式沥青混凝土心墙，其具有面积较小、工程量小、施工简单的优点。

同时，为改善大坝受力条件并能很好的和坝顶防浪墙连接，墙体轴线偏向上游侧布置，防渗体轴线距坝轴线3.75m。

1.2坝体结构分区与过渡层的确定坝体填筑分区从上游至下游分为砂砾料区、过渡料区、沥青混凝土区、过渡料区及排水料区。

坝壳填筑砂砾料采用C2、C3、C4料场的砂砾料，砂砾料的含泥量小于5%，相对密度不低于0.85。

过渡层位于心墙的两侧，水平宽度上下游均为3m。

过渡层厚度一般应超过沥青混凝心墙墙厚的2倍，工程设计中应综合考虑坝体结构稳定性以及过渡料的制备成本。

理论计算过渡层厚度为1m，而实际确定厚度为3m。

对于沥青混凝土心墙结构而言，过渡层厚度越大，心墙施工控制难度越小。

1.3 沥青混凝土心墙厚度设计沥青混凝土心墙厚度的确定主要考虑两个方面的因素：一是建设坝体的高度；二是大坝坝壳料可能出现的应力变形情况，因为心墙厚度的大小会影响墙体的受力状态，墙体过薄其自身的稳定性将会下降，而过厚又容易出现破坏裂缝，墙体厚度需保持在一个合理的范围内。

目前，大坝沥青混凝土心墙布置多选择底部厚、顶部薄的形式，大坝坝体高度越高，心墙厚度越小，一般情况下心墙厚度控制在0.5～1.2m，中等高度大坝沥青混凝土心墙厚度控制在0.5～0.8m。
