水工建筑物基础课程设计背景介绍水工建筑物基础课程设计是一门重要的课程，它着重研究水利结构的建设和设计方式。
在水利工程领域中，水工建筑物的建设是至关重要的一环。
本文主要介绍水工建筑物基础课程设计，探讨课程设计的重点和难点，以期帮助学生更好地学习课程。
课程设计的重点水工建筑物基础课程设计的重点在于以下几个方面：建筑材料的选择建筑材料的选择是决定水工建筑物建筑质量的关键因素。
建筑材料的选择必须满足水工建筑物的要求，具有一定的耐水、耐腐蚀、耐候性和抗震性等特殊的物理性质。
在材料的选择上，需要综合考虑材料的经济性、可用性、施工条件和环保要求等因素。
基础工程的设计水工建筑物的稳定性和安全性主要依赖于基础工程的设计。
基础工程必须具有良好的承载力，能够承受水资源的压力和材料自身的重力等作用。
在基础工程的设计上，需要考虑地质条件、工程的稳定性和经济性等多方面因素。
施工技术的熟练掌握水工建筑物建设过程中，施工技术的熟练掌握是一个不可或缺的步骤。
在施工中，需要能够掌握各种工具和设备的使用方法，严格遵守建筑施工规范和安全要求，并及时发现和修正施工中存在的问题，保证水工建筑物的建设质量。
课程设计的难点水工建筑物基础课程设计也面临着以下几个难点：建筑承载力的计算水工建筑物在使用过程中，面临着各种天气和液态水的冲击，因此建筑承载的能力需要经过精密的计算。
建筑承载力的计算需要结合建筑材料的物理性质和地质条件等多个因素，考虑全面精准，计算方法繁琐复杂。
基础工程的施工技术水工建筑物的基础工程施工过程中，需要运用各种计算和测量工具，比如说地面测量和水下测量，具有一定的技术难度。
在建筑施工完成后，还需要进行结构的加固和巩固工作，承担各种恶劣环境下的耐受压力和对抗力的面临。
这些方面的技能需要由学生强化学习和实践操作。
环保要求的满足在水工建筑物的建设过程中，环保要求是至关重要的一个方面。
对于建筑材料的选择、施工工艺、废水处置等方面，都有着一定的环保标准。

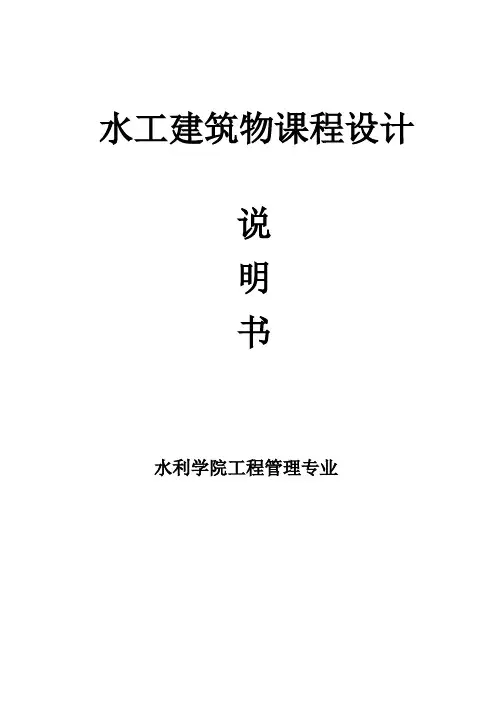

水工建筑物课程设计说明书水利学院工程管理专业目录第一章设计基本资料 0一、地形、地质情况 0二、水位资料 0三、气象资料 0四、筑坝材料及坝基砂砾石物理力学性质(见附表) 0五、其它 0第二章土坝设计 0一、基础处理： 0二、坝体剖面拟定： 0（一）确定坝顶高程。
0（二）确定坝顶宽度 (4)（三）确定坝坡和马道 (4)（四）排水体 (5)（五）截水槽设计 (6)三、渗流计算 (6)（一）《碾压式土石坝设计规范》（SL274-2001）规定 (6)（二）土石坝渗流分析的目的 (6)（三）渗流计算 (6)四、稳定性计算 (8)（一）《碾压式土石坝设计规范》（SL274-2001）规定： (8)二、具体计算步骤 (8)第三章细部构造设计 0一、坝顶构造 0二、上、下游护坡 0三、坝面排水 (1)四、反滤层 (1)第四章地基处理与两岸的连接 0第一章设计基本资料一、地形、地质情况坝址处河床宽约190米，坝轴线处河床最低高程为306米，河床覆盖层上层为湿陷性黄土夹杂有砾石，下边为砂砾石层，坝址岩体为花岗岩，透水性很小。
详见坝轴线地质剖面图。
二、水位资料死水位325m正常蓄水位338m 坝前水深32m设计洪水位(1%) 341m 坝前水深35m校核洪水位(0.1%) 342m 坝前水深36m正常蓄水时下游水位306m校核洪水位时下游水位313m三、气象资料多年平均最大风速12m/s冻土深 1.2m四、筑坝材料及坝基砂砾石物理力学性质(见附表)表1.1 物理力学性质指标注：内磨擦角及凝聚力中分子为水上数值，分母为水下数值。
五、其它工程等级：枢纽为二等，建筑物为二级；水库吹程：1公里；地震基本烈度：7度。
第二章土坝设计一、基础处理：1、清基：清除河床覆盖层上层的湿陷性黄土，并将砂砾石向下开挖0.3米，使土坝建立在砂砾石地基上，清除河床左岸表层的覆盖层。
2、削坡：河床左岸岩石良好，清除表面风化的岩石后，直接填土筑坝。
大工23春《水工建筑物课程设计》模板及要求作为水工建筑物课程设计的重要组成部分，模板及要求的制定对于课程设计的顺利进行起着至关重要的作用。
通过对模板的设计和要求的规定，能够有效地指导学生进行学习和实践，提高课程设计的质量和水平。
下面将就大工23春《水工建筑物课程设计》模板及要求进行深入探讨和总结。
一、课程设计模板1. 课程设计题目：在这一部分，学生需要确切地确定课程设计的题目，题目应当简洁明了，能够准确表达设计的内容和目的。
2. 课程设计背景：学生需要在这一部分介绍课程设计的背景，说明设计的意义和必要性，为课程设计的展开提供理论依据和实践基础。
3. 设计内容概述：学生需要对课程设计的内容进行概述，包括设计的范围、目标和侧重点，让读者清晰地了解设计的整体构架和主要内容。
4. 设计方法与步骤：学生需要详细介绍课程设计的方法和步骤，包括设计的整体思路和具体操作过程，以及需要遵循的规范和标准。
5. 设计成果展示：学生需要在这一部分展示课程设计的成果，包括设计图纸、计算书、实物模型等，让读者全面了解设计的结果和效果。
二、课程设计要求1. 设计思路：要求学生设计的过程要符合科学、合理、系统的原则，注重创新和实用性。
2. 设计标准：要求学生在设计过程中要遵循相关的国家标准和规范，确保设计的安全性和可行性。
3. 设计内容：要求学生的设计内容要全面、深入，包括结构设计、材料选型、施工工艺等多个方面。
4. 设计成果：要求学生的设计成果要突出实用性和创新性，能够真正解决实际问题。
总结回顾通过对大工23春《水工建筑物课程设计》模板及要求的深入探讨，可以看出模板的设计和要求的规定对课程设计起着重要的指导作用。
在课程设计中，学生需要严格按照模板的要求进行，注重设计的方法和步骤，确保设计成果的全面和深入。
设计过程中要符合科学、合理、系统的原则，注重创新和实用性，严格遵循相关的国家标准和规范，确保设计的安全性和可行性。
最终的设计成果要突出实用性和创新性，能够真正解决实际问题。
大工23春《水工建筑物课程设计》模板及要求大工23春《水工建筑物课程设计》模板及要求水工建筑物是水利工程领域里的重要组成部分，它们在水资源的调度、利用和保护方面扮演着至关重要的角色。
大工23春《水工建筑物课程设计》是非常具有挑战性和实用性的课程之一。
在这门课程中，学生将会学习到水工建筑物的各种设计原理、方法和实践技能，为将来从事相关工作打下坚实的基础。
在本文中，将会从多个角度对大工23春《水工建筑物课程设计》模板及要求进行详细阐述和探讨。
我们将从课程设计的总体要求和目标开始，然后逐步深入到具体的模板内容和学术要求，最后会结合个人观点和理解进行总结性的回顾。
通过本文的阅读，相信您将会对这门课程有一个全面、深入的了解，也能为自己在学习和实践中提供一定的参考和帮助。
1. 课程设计总体要求和目标大工23春《水工建筑物课程设计》是一门旨在培养学生水工建筑物设计与实践能力的课程。
其总体要求包括以下几个方面：理论联系实际，熟悉水工建筑物相关基本理论和方法，能够将理论知识应用到实际工程中去；创新意识，具备一定的创新思维和能力，能够针对具体工程问题提出切实可行的解决方案；综合能力，通过独立完成课程设计，培养学生的分析问题、综合运用知识和技能的能力。
2. 模板及要求内容详解在大工23春《水工建筑物课程设计》中，其模板及要求主要包括以下几个内容：前言、设计依据、设计内容与任务、设计主要内容、参考文献。
其中，设计依据部分需要对水工建筑物设计的相关标准、规范和理论进行梳理和分析，为后续的设计工作奠定基础；设计内容与任务部分则需要对具体的设计范围、任务和考核要求进行详细描述，并明确设计的主要内容和目标；而设计主要内容部分则是课程设计的核心，需要包括水工建筑物的整体布置、结构设计、材料选用等方面的内容。
3. 个人观点和理解从个人的角度来看，大工23春《水工建筑物课程设计》的模板及要求在一定程度上能够满足学生对水工建筑物设计与实践能力的培养需求。
水工建筑物第二版课程设计1. 课程背景本课程是针对水工建筑物的设计和施工方面展开的, 主要内容涉及水电站、水闸、水库、渡槽、水利管渠等水工建筑物的设计及相关的安全、施工等要素。
本课程要求学生具备一定的土木工程知识和专业技能，能够独立完成水工建筑物的设计和施工，并且具备良好的工程监理能力和团队合作精神。
2. 课程目标本课程的目标是让学生了解水工建筑物的设计原理和施工技术，能够熟练掌握水工建筑物的相关知识和技能，具备独立完成水工建筑物设计和施工任务的能力，能够在工程建设中发挥巨大作用，安全高效地完成工程建设任务，为国家的水利工程建设事业做出贡献。
3. 课程安排第一周1.教师介绍课程，介绍课程目标和安排2.提出学生作业要求3.介绍水工建筑物基本概念及类型4.讲解水工建筑物的尺寸、地基设置等相关要素第二周1.介绍水电站设计及各部位结构的功能2.探讨水电站建设的安全问题及防范措施3.介绍水电站施工流程及纠错方法第三周1.讲解水闸构造及分类2.介绍不同水闸类型的设计标准和建设要求3.分析水闸设备的维护和保养事项第四周1.介绍水库设计及安全措施2.解析水库建设过程中的重点难点3.探讨水库相关法律法规第五周1.讲解不同类型的渡槽的设计原理2.探讨渡槽建设中的特别说明事项3.分析不同材质渡槽的优缺点第六周1.介绍不同类型的水利管渠结构特点及功能2.分析水利管渠的施工要素和标准3.探讨水利工程建设中的安全隐患及应急措施第七周1.团队合作演练2.学生进行个人练习第八周1.反馈和建议2.学生提交作业及出勤记录3.课程总结4. 评分标准学生的课堂出勤情况、学习表现，以及课外作业的完成情况将作为评分标准。
具体评分标准如下:•出勤率：30分•学生表现：30分•作业完成度和质量：40分5. 结论本课程旨在让学生能够独立完成水工建筑物的设计和施工任务，同时也充分考虑到了实际应用中的安全和监理问题。
通过本课程的学习，学生将能够掌握水工建筑物的相关知识和技能，具备独立完成水工建筑物设计和施工任务的能力，成为水利工程建设领域的人才储备。

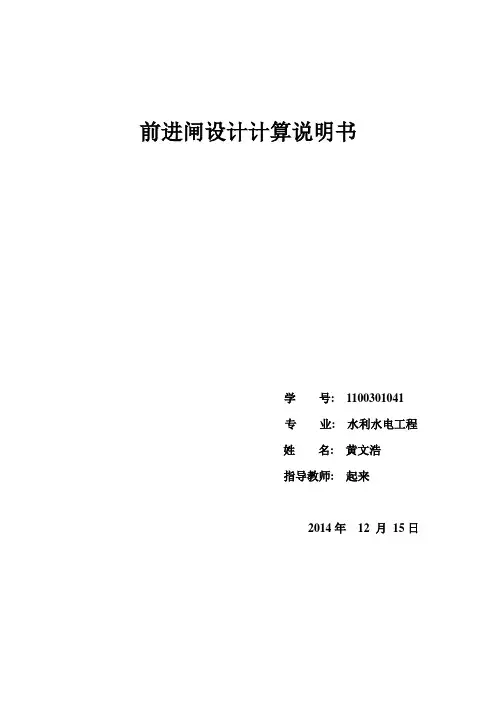

前进闸设计计算说明书学号: 1100301041专业: 水利水电工程姓名: 黄文浩指导教师: 起来2014年12 月15日目录第一章设计资料和枢纽设计 (4)1.设计资料 (4)2.枢纽设计 (5)第二章闸孔设计 (6)1.确定闸室结构型式 (6)2.选择堰型 (6)3.确定堰顶高程及孔口尺寸 (6)第三章消能防冲设计 (10)1.消力池设计 (10)2.海漫的设计 (12)3. 防冲槽的设计 (13)第四章地下轮廓设计 (13)1.地下轮廓布置形式 (13)2. 闸底板设计 (14)3.铺盖设计 (14)4. 侧向防渗 (15)5. 排水、止水设计 (15)第五章渗流计算 (16)1.闸底板渗透压力计算 (17)2. 闸基渗透变形验算 (21)第六章闸室结构布置 (21)1. 闸室的底板 (21)2. 闸墩的尺寸 (21)3. 胸墙结构布置 (21)4. 闸门和闸墩的布置 (22)5. 工作桥和交通桥及检修便桥 (22)6. 闸室分缝布置 (23)第七章闸室稳定计算 (24)1.闸室抗滑稳定计算 (24)2. 闸基应力计算 (27)参考文献 (28)第一章设计资料和枢纽设计1、设计资料1.1工程概况前进闸建在前进镇以北的团结渠上，是一个节制闸。
本工程等别为Ⅲ等，水闸按3级建筑物设计。
该闸有如下的作用：（1）防洪。
当胜利河水位较高时，关闸挡水，以防止胜利河的高水入侵团结渠下游两岸的底田，保护下游的农田和村镇。
（2）灌溉。
灌溉期引胜利河水北调，以灌溉团结渠两岸的农田。
（3）引水冲淤。
在枯水季节，引水北上至下游红星港，以冲淤保港。
1.2 规划数据（1）团结渠为人工渠，其断面尺寸如图1所示。
渠底高程为2194.5m，底宽50m，两岸边坡均为1：2 。
（比例1：100）图1 团结渠横断面图（单位：m）m/3。
此时相应水位（2）灌溉期前进闸自流引胜利河水灌溉，引水流量为300s为：闸上游水位2201.83m，闸下游水位2201.78m；冬春枯水季节，由前进闸自m/3，此时相应水位为：闸上游水位流引水至下游红星港，引水流量为100s2201.44m，闸下游水位2201.38m。
水工建筑物课程设计一、引言水工建筑物是指用于控制、利用和改变水资源的工程构筑物，广泛应用于水利工程、水资源管理和环境保护等领域。
水工建筑物课程设计旨在培养学生掌握水工建筑物的设计原理、方法和技术，为实际工程项目的设计和施工提供理论和实践基础。
本文将从水工建筑物的概念、分类、设计原理以及实际案例等方面进行探讨。
二、水工建筑物的概念和分类水工建筑物是指用来改变水流动状态、控制水体运动、调节水位、提供水资源利用和保护环境的工程构筑物。
按照功能和用途的不同，水工建筑物可以分为以下几类：1. 水坝：用于拦截、堵塞水流，形成水库，储存水资源，供应生产和生活用水。
常见的水坝有重力坝、拱坝、土石坝等。
2. 水闸：用于控制水流量、调节水位、分洪、排涝等。
水闸根据结构形式可以分为移门式水闸、斗门式水闸等。
3. 泵站：用于提升、输送水体，供应特定区域的用水需求。
泵站通常包括水泵、输水管道、控制设备等。
4. 渠道：用于引导和分配水流，向特定地区输送水源。
渠道可以分为主渠、支渠、排水渠等。
5. 塘坝：用于水库蓄水、灌溉和养殖。
塘坝一般是由土石材料构筑而成，根据不同的用途可以有不同的形状和尺寸。
三、水工建筑物的设计原理水工建筑物的设计需要考虑多个因素，包括水文学、土力学、结构力学、材料力学等知识。
设计过程需要遵循以下原则：1. 安全性原则：水工建筑物必须具备足够的强度和稳定性，能够承受水压、水流、地震等外力作用。
2. 经济性原则：水工建筑物的设计应尽量减少成本，提高效益。
在满足安全要求的前提下，选取合适的材料和结构形式，降低建设和维护成本。
3. 可持续性原则：水工建筑物的设计应考虑环境保护和资源利用的问题，减少对自然环境的影响，提高水资源的利用效率。
四、水工建筑物设计实例以某水库大坝设计为例，介绍水工建筑物的设计过程和要点：1. 水文数据分析：收集并分析水文数据，包括降雨量、径流量、洪水过程等。
确定设计洪水位和设计洪水量。

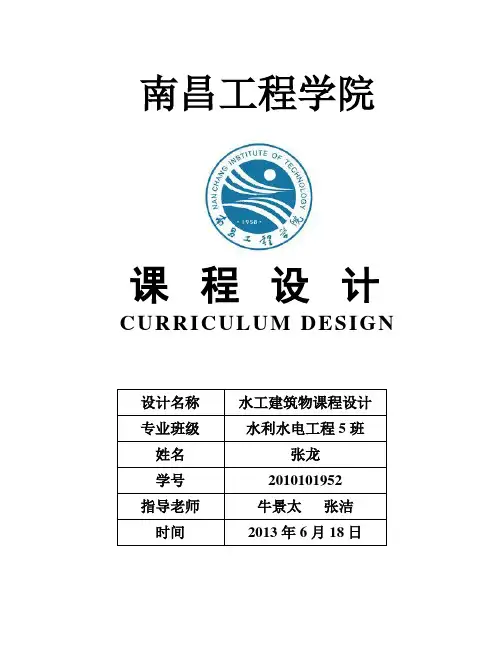

南昌工程学院课程设计CURRICULUM DESIGN设计名称水工建筑物课程设计专业班级水利水电工程5班姓名张龙学号2010101952指导老师牛景太张洁时间2013年6月18日水工建筑物课程设计任务书一、设计目的和要求水工建筑物课程设计的目的在于培养同学们了解并初步掌握水利工程的设计内容、方法和步骤。
通过课程设计，应用和巩固该课程所学的理论，锻炼应用所学的课程知识解决实际工程的能力，培养正确的设计思想，熟悉水利建设的方针、政策及有关的规范，进一步提高同学们编写设计说明书、进行各种计算和绘制水利工程图的能力。
根据以上目的，要求每一位同学对设计内容中的各个重要环节的设计均需自己动手，做出完整的设计成果（包括编写设计计算书和说明书，绘制设计图），并要求各项设计成果概念明确，说理简明扼要，绘图正确整洁，计算准确并具有一定的精度。
二、设计内容（一）、枢纽布置1、坝址、坝轴线及坝型选择2、导流放空及泄洪建筑物的选择与布置（二）水工设计1、挡水建筑物的结构布置、设计计算2、泄水建筑物体型设计、水力计算、消能防冲设计3、地基处理、坝体细部构造设计三、设计成果及要求（一）、编制设计说明书、计算书一份。
说明书、计算书要求用钢笔写，章节分明，字体清晰工整。
对于论点的依据、公式来源以及所引用的符号意义均须交待清楚。
使用程序时须附源程序说明、编制原理和程序框图、打印结果等，必要时附源程序。
（二）、图纸1、水工部分（1）大坝横剖面图、溢洪道或溢流坝结构布置图1张。
（2）各建筑物必要的细部构造图1张。
图纸可用电脑绘制，也可手工绘制，要求表达正确、尺寸齐全、整齐美观，符合国家制图标准。
四、时间安排（1）水工部分设计2周基本资料杨溪水库总库容为2840万M³，总装机容量为2500*2KW。
设计洪水位：236.26米校核洪水位：237.17米第一节流域的水文气象驿前河是抚河，源区支流，源出赣闽边界武夷山脉西麓的广昌驿前镇梨木庄，流域面积474平方公里（赤水以上），赤水以下至南城段为抚河中上游段，称为江，南城以下为抚河中下游主流，杨溪水库坝址位于驿前河杨溪附近，坝址以上流域面积为138平方公里，主河道长27.8公里，平均比降0.0082。

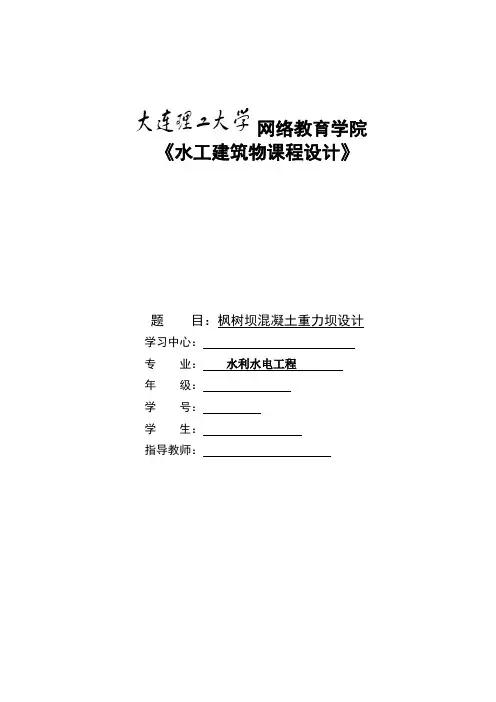

网络教育学院《水工建筑物课程设计》题目：枫树坝混凝土重力坝设计学习中心：专业：水利水电工程年级：学号：学生：指导教师：1 项目基本资料1.1 气候特征根据当地气象局50年统计资料，多年平均最大风速14 m/s，重现期为50年的年最大风速23m/s，吹程：设计洪水位 2.6 km，校核洪水位3.0 km 。
最大冻土深度为1.25m。
河流结冰期平均为150天左右，最大冰厚1.05m。
1.2 工程地质与水文地质1.2.1坝址地形地质条件（1）左岸：覆盖层2～3m，全风化带厚3～5m，强风化加弱风化带厚3m，微风化厚4m。
（2）河床：岩面较平整。
冲积沙砾层厚约0～1.5m，弱风化层厚1m左右，微风化层厚3～6m。
坝址处河床岩面高程约在38m左右，整个河床皆为微、弱风化的花岗岩组成，致密坚硬，强度高，抗冲能力强。
（3）右岸：覆盖层3～5m，全风化带厚5~7m，强风化带厚1～3m，弱风化带厚1～3m，微风化厚1～4m。
1.2.2天然建筑材料粘土料、砂石料和石料在坝址上下游2~3km均可开采，储量足，质量好。
粘土料各项指标均满足土坝防渗体土料质量技术要求。
砂石料满足砼重力坝要求。
1.2.3水库水位及规模①死水位：初步确定死库容0.30亿m3，死水位51m。
②正常蓄水位：80.0m。
注：本次课程设计的荷载作用只需考虑坝体自重、静水压力、浪压力以及扬压力。
表一本设计仅分析基本组合(2)及特殊组合(1)两种情况：基本组合(2)为设计洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。
特殊组合(1)为校核洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。
1.3大坝设计概况1.3.1工程等级本水库死库容0.3亿m3，最大库容未知，估算约为5亿m3左右。
根据现行《水电枢纽工程等级划分及设计安全标准》（DL5180-2003），按水库总库容确定本工程等别为Ⅱ等，工程规模为大（2）型水库。
枢纽主要建筑物挡水、泄水、引水系统进水口建筑物为2级建筑物，施工导流建筑物为3级建筑物。
《水工建筑物》课程设计任务书（水闸）题目：年月日学生姓名：学号：班级：专业（专业方向）：指导教师：樊新建侯慧敏王之君一、设计目的和要求1．通过课程设计，使学生初步掌握水闸设计的一般原则、方法和步骤，巩固、加深和扩大所学的基础理论知识，，并使之系统化。
2. 通过课程设计，培养学生正确的设计思想、严谨的工作作风，踏实肯干和求实奋进的精神；初步掌握水工建筑物的设计原则、设计方法和步骤；3．培养学生的独立思考、独立工作能力，提高学生的综合运算，绘图及编写设计报告的基本技能，为今后从事设计、施工、管理工作打下一定的基础。
二、特征水位正常蓄水位：设计洪水位：校核洪水位：三、设计任务及要求根据提供的水文、水利计算成果，在分析研究所提供的资料的基础上，进行水闸枢纽的设计工作，设计深度为初步设计。
主要设计内容有：1．确定水利枢纽工程和水工建筑物的等级、洪水标准；2．水闸的枢纽布置；定性分析选择的闸型，确定水闸闸室堰顶的高程和闸墩顶部高程，拟定水闸的孔数，确定水闸在枢纽中的位置。
3．水闸的平面和纵剖面布置；包括水闸的引水渠、控制段、消能段及防冲段，地下轮廓的布置。
4．闸室的水力设计和结构设计；闸室的水力设计包括泄水流量或冲沙流量、消能防冲、闸下渗流计算；闸室的结构设计包括引水渠底板的长度和翼墙的型式、尺寸，闸室段岸边建筑物型式、尺寸和绕渗处理，下游翼墙的型式尺寸；闸室段的抗滑稳定、沉陷、边缘应力计算；并判别两者是否满足规范规定程度，若不满足，提出改善措施。
5．水闸的细部构造设计；闸墩、工作桥、分缝与排水、止水，各部分材料设计等。
6．闸基处理。
四、进度安排五．课程设计的要求1. 设计一律在设计教室进行，无故不参加设计规定时间的三分之一者，或抄袭他人成果者，均以零分计（抄袭双方）。
2. 每位学生必须独立完成课程设计的内容，提交设计成果。
设计成果包括：(1)计算书一份要求详细列出所有计算过程，并附计算草图；要求列出计算成果，简要说明计算成果的合理性，或设计的不足和还可以进一步改进的地方。
水工建筑物课程设计说明书水利学院工程管理专业目录第一章设计基本资料 0一、地形、地质情况 0二、水位资料 0三、气象资料 0四、筑坝材料及坝基砂砾石物理力学性质(见附表) 0五、其它 (1)第二章土坝设计 0一、基础处理： 0二、坝体剖面拟定： 0（一）确定坝顶高程。
0（二）确定坝顶宽度 (7)（三）确定坝坡和马道 (7)（四）排水体 (8)（五）截水槽设计 (9)三、渗流计算 (9)（一）《碾压式土石坝设计规范》（SL274-2001）规定 (9)（二）土石坝渗流分析的目的 (9)（三）渗流计算 (10)四、稳定性计算 (11)（一）《碾压式土石坝设计规范》（SL274-2001）规定： (11)二、具体计算步骤 (12)第三章细部构造设计 0一、坝顶构造 0二、上、下游护坡 0三、坝面排水 (1)四、反滤层 (1)第四章地基处理与两岸的连接 0第一章设计基本资料一、地形、地质情况坝址处河床宽约190米，坝轴线处河床最低高程为306米，河床覆盖层上层为湿陷性黄土夹杂有砾石，下边为砂砾石层，坝址岩体为花岗岩，透水性很小。
详见坝轴线地质剖面图。
二、水位资料死水位325m正常蓄水位338m 坝前水深32m设计洪水位(1%) 341m 坝前水深35m校核洪水位(0.1%) 342m 坝前水深36m正常蓄水时下游水位306m校核洪水位时下游水位313m三、气象资料多年平均最大风速12m/s冻土深 1.2m四、筑坝材料及坝基砂砾石物理力学性质(见附表)表1.1 物理力学性质指标注：内磨擦角及凝聚力中分子为水上数值，分母为水下数值。
五、其它工程等级：枢纽为二等，建筑物为二级；水库吹程：1公里；地震基本烈度：7度。
第二章土坝设计一、基础处理：1、清基：清除河床覆盖层上层的湿陷性黄土，并将砂砾石向下开挖0.3米，使土坝建立在砂砾石地基上，清除河床左岸表层的覆盖层。
2、削坡：河床左岸岩石良好，清除表面风化的岩石后，直接填土筑坝。
网络教育学院《水工建筑物课程设计》题目：某混凝土重力坝施工导流设计学习中心：奥鹏直属学习中心专业：水利水电工程年级： 2012年秋季学号：学生：指导教师：某混凝土重力坝施工导流设计1施工导流设计标准选择1.1 施工导流建筑物级别的选定该工程施工工期为2年，工程总库容为1.68，根据《水利水电工程施工组10织设计规范》SL303-2004，以及围堰工程规模，选定施工导流建筑物为4级。
1.2 施工导流设计洪水标准的选择根据导流建筑物级别为4级和《水利水电工程施工组织设计规范》SL303-2004，选定导流建筑物的洪水标准为：20年一遇（P=5%）。
1.3施工导流时段选择根据本工程的特征条件采用分段围堰法导流，中后期用临时底孔泄流来修建混凝土坝。
由施工设计洪水成果表可得，当选定导流建筑物的洪水标准为20年一遇时，全年施工流量为996m/s,7月至次年4月施工时，流量为860m/s。
9月至次年3月施工时，流量为235m/s。
10月至次年3月施工时，流量为186m/s。
10月至次年4月施工时，流量为252m/s。
若采用全年施工，流量太大，导流建筑物的工程量大。
7月至次年4月施工时，流量为860m/s，也过大，同时可能还在汛期，不利于施工，对导流建筑物要求也很高，同样不经济。
9月至次年3月施工时，流量为235m/s，施工期为7个月，流量小，对导流建筑物要求相对要低一些，且经济。
但是考虑到汛期的特点和坝基岸坡的开挖时间，在8月的时候有可能还在汛期，会影响施工进度。
10月至次年3月的时段内，流量虽然相比其他时段小，但是施工期过短，只有6个月，可能导致施工坝体工程不能按时达到渡汛高程，以至于影响整个工程的进度。
10月至次年4月这一时段，流量为252m/s，有7个月的低流量施工时间。
9月份时汛期基本已过，此时可进行坝基和岸坡的开挖和部分围堰工程，10月初可下河截流，随后进行坝体混凝土浇筑，汛前完成溢流坝段的土建工程，汛期及汛后进行非溢流坝段的混凝土浇筑。
水工建筑物课程设计重力坝编写：田明武水工教研室2009年一、设计要求：（一）题目：混凝土实体重力坝（二）内容：1、拟定溢流重力坝（或非溢流重力坝）的典型剖面2、确定溢流坝段前缘宽度、堰顶高程，拟定溢流孔口尺寸。
3挑流消能计算。
4、进行一个典型剖面的稳定分析及强度验算。
（1）稳定分析计算采用抗剪强度公式。
（2）强度验算只计算坝基面的边缘应力。
并考虑扬压力及不考虑扬压力分别计算。
5、绘制1#工程图一张（白图纸或50×75cm方格纸），至少包括大坝平面图，下游主视图，一个或两个典型剖面图及横缝止水细部图。
6、编写说明书，整理计算书。
（二）任务：1、设计内容中1、2、3、5、6每人必须全部完成。
2、设计内容中第4项内容，一大组内可分为两组计算，一组计算溢流重力坝，一组计算非溢流重力坝。
（三）时间：整个课程设计时间为一周，其中设计、计算部分应在三天内完成，其余时间用来绘制工程图，编写说明书，整理计算书。
二、基本资料（一）气象资料本坝址位于四川仁寿县境内的鲫江上，流域内多年平均气温17.13℃，最高气温43℃，最低气温-4℃，霜期在11-2月间，约100天，每次霜期约为3-4天。
流域内雨量充沛，多年均雨日121天，多年平均降雨量1036.3mm，雨量年内分布不均，7-8月雨量占全年总雨量的50%左右。
流域内多年平均最大风速为20m/s。
（二）地形、地质坝址位于仁寿县鲫江上游峡谷地段，由于地质构造运动及长期风化剥蚀，库区多为平顶圆丘及丘陵间凹地，坝址处河谷不对称，谷地宽约为40m，覆盖层厚度小于3m。
库区位于龙泉山背斜末端仁寿背斜西翼轴以东，属于中生代上侏罗纪、白垩纪地层以及新生代第四纪沉积。
坝址区地质构造处于仁寿背斜西翼的单斜层上，地层平缓，一般倾角5-8°。
坝址属白垩纪嘉定统，为砖红色细粒、中细粒泥质、钙质胶结的块层砂岩。
岩层一般强度不高，易风化，风化层深度5-7m。
坝址地震设计烈度为7度。
水工建筑物课程设计 WORD一、教学目标本课程的教学目标是使学生掌握水工建筑物基本原理和设计方法，了解水工建筑物在水利工程中的重要性。
具体目标如下：知识目标：1. 掌握常见水工建筑物的结构和设计原理；2. 了解水工建筑物的功能和使用范围；3. 熟悉水工建筑物设计的基本流程和方法。
技能目标：1. 能够运用所学知识对水工建筑物进行简单的分析和设计；2. 具备一定的实践操作能力，如测量、计算和制图等；3. 能够独立思考和解决问题，具备一定的创新意识和能力。
情感态度价值观目标：1. 培养学生对水工建筑物的兴趣和热情，提高他们对水利工程的认识和理解；2. 培养学生严谨的科学态度和良好的职业道德，使他们意识到水工建筑物设计的重要性和责任感；3. 培养学生团队协作和交流沟通能力，使他们能够与他人合作完成项目任务。
二、教学内容根据教学目标，本课程的教学内容主要包括以下几个方面：1.水工建筑物的基本概念和分类：包括水工建筑物的定义、功能、分类及特点。
2.水工建筑物的设计原理：包括水工建筑物设计的依据、原则、方法和步骤。
3.常见水工建筑物的设计和分析：包括坝、闸、渠道、水电站等常见水工建筑物的设计和分析方法。
4.水工建筑物的结构类型和特点：包括混凝土结构、土石结构、木结构等不同结构类型的水工建筑物及其特点。
5.水工建筑物的施工技术和质量控制：包括水工建筑物施工的基本工艺、施工设计、质量控制方法等。
三、教学方法为了实现教学目标，本课程将采用以下教学方法：1.讲授法：通过教师的讲解，使学生掌握水工建筑物的基本原理和设计方法。
2.案例分析法：通过分析实际案例，使学生了解水工建筑物的功能和使用范围，提高他们的实践能力。
3.实验法：通过实验操作，使学生熟悉水工建筑物设计的基本流程和方法，培养他们的实践操作能力。
4.讨论法：通过分组讨论，使学生独立思考和解决问题，培养他们的创新意识和团队协作能力。
四、教学资源为了支持教学内容和教学方法的实施，本课程将准备以下教学资源：1.教材：选用权威、实用的水工建筑物教材，为学生提供系统的理论知识。
大工秋水工建筑物课程设计Prepared on 22 November 2020网络教育学院《水工建筑物课程设计》题目：某混凝土重力坝施工导流设计学习中心：奥鹏直属学习中心专业：水利水电工程年级： 2012年秋季学号：学生：指导教师：某混凝土重力坝施工导流设计 1施工导流设计标准选择施工导流建筑物级别的选定该工程施工工期为2年，工程总库容为810 ，根据《水利水电工程施工组织设计规范》SL303-2004，以及围堰工程规模，选定施工导流建筑物为4级。
施工导流设计洪水标准的选择根据导流建筑物级别为4级和《水利水电工程施工组织设计规范》SL303-2004，选定导流建筑物的洪水标准为：20年一遇（P=5%）。
施工导流时段选择根据本工程的特征条件采用分段围堰法导流，中后期用临时底孔泄流来修建混凝土坝。
由施工设计洪水成果表可得，当选定导流建筑物的洪水标准为20年一遇时，全年施工流量为996m/s,7月至次年4月施工时，流量为860m/s 。
9月至次年3月施工时，流量为235m/s 。
10月至次年3月施工时，流量为186m/s 。
10月至次年4月施工时，流量为252m/s 。
若采用全年施工，流量太大，导流建筑物的工程量大。
7月至次年4月施工时，流量为860m/s ，也过大，同时可能还在汛期，不利于施工，对导流建筑物要求也很高，同样不经济。
9月至次年3月施工时，流量为235m/s，施工期为7个月，流量小，对导流建筑物要求相对要低一些，且经济。
但是考虑到汛期的特点和坝基岸坡的开挖时间，在8月的时候有可能还在汛期，会影响施工进度。
10月至次年3月的时段内，流量虽然相比其他时段小，但是施工期过短，只有6个月，可能导致施工坝体工程不能按时达到渡汛高程，以至于影响整个工程的进度。
10月至次年4月这一时段，流量为252m/s，有7个月的低流量施工时间。
9月份时汛期基本已过，此时可进行坝基和岸坡的开挖和部分围堰工程，10月初可下河截流，随后进行坝体混凝土浇筑，汛前完成溢流坝段的土建工程，汛期及汛后进行非溢流坝段的混凝土浇筑。
次年9月进行左岸坡坝基开挖，并修筑二期围堰工程，利用布置在一期工程坝体内的底孔导流，9月下旬进行河床部分的基础开挖，10月初进行二期工程的坝体和厂房的混凝土浇筑。
因此，选定施工导流时段为10月至次年4月。
由施工进度安排并考虑到工程特点，工程施工导流过程可分为：前期、后期、下闸蓄水三个阶段。
前期，河水由束窄河床通过，进行第一期基坑内施工；后期，河水由导流底孔下泄，进行第二期基坑内施工；下闸蓄水后，坝体全面升高，可先由导流底孔下泄河水，底孔封堵以后，则河水由永久泄水建筑物下泄，也可部分或完全拦蓄在水库中，直到工程完建。
施工导流设计流量根据导流设计洪水标准和围堰施工分期，选定施工导流设计流量为Q=252m3/s。
根据坝址水位—流量关系曲线，采用内插法得到Q=252 m3/s时的水位为86.20m，考虑到坡降，选择坝址处水位为86.50m。
由下游水位流量关系曲线图可得，下游水位为86.10m。
由于厂房工程结构复杂，一期工程量大，施工期长，围堰过水对工期及经济都影响较大，故一期导流标准选为洪水重现期10年；二期拦河坝结构相对较为简单，工程规模小，在一个枯水期可完成，故二期导流标准选为洪水重现期5年。
图1-1施工导流方案选择由施工进度安排并考虑到工程特点，工程施工导流过程根据枢纽的自然条件及坝体的结构特点及工程的导流施工标准，选择采用分段围堰法施工，分为两段两期。
第一期先围右岸，包括非溢流坝段，进行一期基坑内施工；第二期围河床左岸部分，包括左岸左岸非溢流坝段和溢流坝段，进行二期基坑内施工，导流方式为一期工程的底孔导流。
本工程所选择的施工期，流量为252m/s ，河床岩面较平整，冲积砂烁层厚度约为0~1.5m ，弱风化层厚度1m 左右，整个河床岩体致密坚硬，强度高，抗冲刷能力强，左岸地形自然坡度为1:~1：，右岸地形自然坡度为1:2左右，两岸坡度均较缓，采用两段两期的施工导流方式可以满足要求。
采用先围右岸的方式可以先满足发电，提前产生经济效益。
故才用先围右岸，后围左岸的方式施工。
根据本工程自然条件及枢纽布置特点，本着就地取材、经济合理原则，一期上、下游及纵向围堰结构形式均采用土石围堰结构。
围堰堰体采用黏土心墙防渗，堰基利用黏土截水墙防渗，施工期辅助大功率水泵强排水施工。
为保证施工期强排水不对排水沟边坡造成细料流失形成管涌现象，将集水坑四周用土工布围护，边角部位用编织袋压脚固定。
2第一期导流设计束窄河床水位雍高计算分期导流围堰束窄河床后，使天然水流发生改变，在围堰上游产生水位雍高，其值可采用如下近似公式试算。
以Z+tcp 与所设H0比较 , 出口处渠底高程84 m 。
假定水深为2.5m 。
gv 。
Z c 22g v 1022-=ϕ Vc=C W Q Z —雍高 V0 行进流速 Y 流速系数 Vc 束窄河床平均流速 Q 为计算流量 Wc 收缩断面有效过水断面m2Y 取 V0=0Wc=bc tcp=(30+*/2 *=70.31m2 bc=30m A1=70.31M2 A2= V0=Q/A=252/(30+**2+(36+36-2**2=1.64M/SVc=CW Q =252/=3.58m/s ，束窄河床段上游水位壅高：m Z g v g v c 87.0102)64.1(10280.058.3222222=-=-=⨯⨯⨯ϕ上、下游一期横向围堰堰顶高程：上游围堰堰顶高程 m z h h H a d u 87.875.087.05.86=++=+++=δ 下游围堰堰顶高程 m h h H a d 60.8650.0010.86d =++=++=δ图2—13纵向围堰长度的拟定及围堰轴线布置根据施工要求及场地条件，拟定纵向围堰长度为150m。
纵向围堰轴线位置在河床中部偏左岸约30m处，如图2-1。
4围堰断面设计（1）纵向围堰断面构造及尺寸堆石体反滤层粘土斜墙块石护面图3 单位：mm围堰主体采用块石、砂砾土料堆石体，防渗层为粘土斜墙，在粘土斜墙迎水位采用浆砌石护面。
（2）上、下游横向围堰断面尺寸①上游横向围堰断面构造及尺寸图4 单位：mm堆石体采用块石、砂砾土石料堆砌，防渗层为粘土斜墙，防冲采用浆砌石护面。
②下游横向围堰断面构造及尺寸图5 单位：mm5围堰工程量的估算上游横向围堰长度：36m32125.1370365.3)75.183(m V =⨯⨯+⨯=上下游横向围堰长度：68m3211989683)5.613(m V =⨯⨯+⨯=下纵向围堰方量：长150m32152501505.3)173(m V =⨯⨯+⨯=纵325.86095250198925.1370m V =++=一期6第二期导流水力计算本工程二期采用底孔导流，为了确保泄流能力，拟定采用2个底孔。
1.底孔的布置及断面尺寸的选择根据水利水电工程设计规范选定：底孔布置在主河床的溢流坝段中，底孔底板距基岩面的距离为2m 。
底孔进口高程选定84.0m ，出口高程83.9m ，底孔全长57m 。
由水利学原理，判定底孔出流为有压自由出流。
其泄流能力计算公式为：)(2p h T g w Q -=μ，式中D h p 85.0=，（D 为引化直径）。
底孔进水口水头损失系数为1.0=进ξ，闸门槽水头损失1.0=槽ξ，沿程水头损失)/L ()c /8g (2D ⨯=沿ξ。
s m Q /2353=时，出口处下游水位高程为86.39m ，糙率取014.0=n 。
则底孔泄流量曲线如图6（两个底孔）。
图6 底孔泄流能力曲线图考虑到施工强度及防洪要求，选定采用两个3×的导流底孔。
这样既可以满足施工期间导流的要求，又适当减小混凝土的浇筑强度。
2.二期导流水力计算 （1）上游水位壅高值m D H Z fc fc 99.5995.35.1=⨯===τ （2）上下游堰顶高程m d H H z 68.8670.048.25.83=++=++=δ下+85=.+==δm+98+H z70Hz.5.92.09975上3.二期纵向围堰的上、下纵段长度及围堰的轴线平面布置根据施工布置要求，定出纵向围堰上纵段长54m。
纵向围堰下纵段主要靠一期工程时在溢流坝段右边导墙来承担，右导墙长38m，再在右导墙上接24m的土石围堰。
纵向围堰上纵段轴线布置在一期纵向围堰轴线左边14m处，纵向围堰下纵段轴线布置与右导墙轴线重合。
4.围堰断面的结构及尺寸（1）纵向围堰上纵段剖面图7 单位（mm）结构材料与一期一致。
（2）纵向围堰下纵段剖面图8 单位（mm）结构材料与一期一致。
（3）上游横向围堰剖面图9 单位（mm ）二期上游横向围堰采用钢筋石笼护面，粘土斜墙铺盖防渗，围堰长62m 。
（4）下游横向围堰剖面图10 单位（mm ）二期下游横向围堰结构材料与一期下游围堰相同，围堰长28m 。
5.围堰工程量计算 纵向围堰上纵段：3212.9331540.9)4.353(m V =⨯⨯+⨯=上纵纵向围堰上纵段：3212.781245.3)6.153(m V =⨯⨯+⨯=下纵上游横向围堰：3215.12973620.9)5.433(m V =⨯⨯+⨯=上横下游横向围堰：3217.1065285.3)57.183(m V =⨯⨯+⨯=下横二期围堰总方量：36.241517.10655.129732.7812.9331m V =+++=二期四、截流设计1.截流时间的选择根据表3的水文资料及工程施工条件的要求，选定截流时间在第二施工年度的9月初。
此时河流水量逐渐变小，进入枯水期。
2.截流流量的确定根据表3的水文资料，选取9月份的流量作多年经验频率曲线。
表7 截流经验频率计算表根据表7数据绘制经验频率曲线。
流量(频率(%)图11 截流流量经验频率曲线图从频率曲线上看出，曲线与大部分经验点配合较好，所以不用再进矩法配线计算。
从曲线上查得P=10%时，1.15 p Q m 3/S ，即为截流设计流量。
3.截流过程设计本工程一期施工截流可不做考虑，从一期围堰的平面布置图上可知，上游横向围堰工程量较小，且紧靠左岸的滩地，枯水期滩地处基本无水，纵向围堰在滩地上顺水流方向填筑，而下游横向围堰可在静水中填筑。
二期施工截流时，戗堤轴线选在一期上游横向围堰与纵向围堰相交的背水面坡脚处，龙口段设在主河槽偏右侧。
该处河床基岩出露，抗冲能力强，截留施工采用立堵法进行。
河床右岸有一条三级公路，所以截流时从河床右岸向龙口进占，逐步束窄龙口，直至龙口合龙、闭气。
然后再进行加固，填筑二期上游横向围堰，最后填筑二期下游横向围堰。
五、施工渡汛为了确保工程能够如期完成，并保证工程在施工期间能安全渡汛，须进行施工调洪计算。
