单元制动器

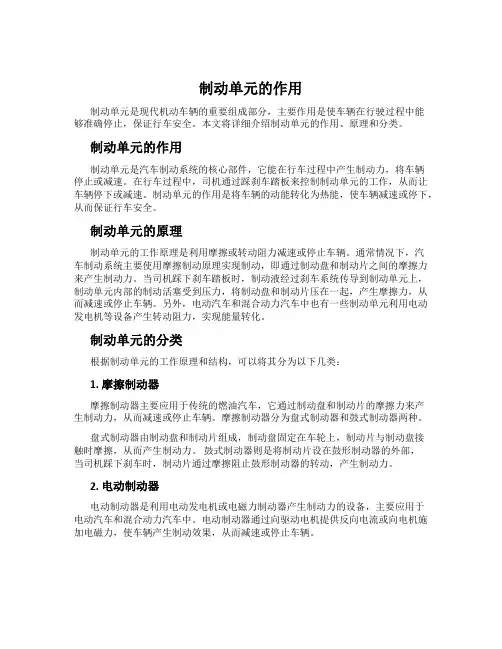

制动单元的作用制动单元是现代机动车辆的重要组成部分，主要作用是使车辆在行驶过程中能够准确停止，保证行车安全。

本文将详细介绍制动单元的作用、原理和分类。

制动单元的作用制动单元是汽车制动系统的核心部件，它能在行车过程中产生制动力，将车辆停止或减速。

在行车过程中，司机通过踩刹车踏板来控制制动单元的工作，从而让车辆停下或减速。

制动单元的作用是将车辆的动能转化为热能，使车辆减速或停下，从而保证行车安全。

制动单元的原理制动单元的工作原理是利用摩擦或转动阻力减速或停止车辆。

通常情况下，汽车制动系统主要使用摩擦制动原理实现制动，即通过制动盘和制动片之间的摩擦力来产生制动力。

当司机踩下刹车踏板时，制动液经过刹车系统传导到制动单元上，制动单元内部的制动活塞受到压力，将制动盘和制动片压在一起，产生摩擦力，从而减速或停止车辆。

另外，电动汽车和混合动力汽车中也有一些制动单元利用电动发电机等设备产生转动阻力，实现能量转化。

制动单元的分类根据制动单元的工作原理和结构，可以将其分为以下几类：1. 摩擦制动器摩擦制动器主要应用于传统的燃油汽车，它通过制动盘和制动片的摩擦力来产生制动力，从而减速或停止车辆。

摩擦制动器分为盘式制动器和鼓式制动器两种。

盘式制动器由制动盘和制动片组成，制动盘固定在车轮上，制动片与制动盘接触时摩擦，从而产生制动力。

鼓式制动器则是将制动片设在鼓形制动器的外部，当司机踩下刹车时，制动片通过摩擦阻止鼓形制动器的转动，产生制动力。

2. 电动制动器电动制动器是利用电动发电机或电磁力制动器产生制动力的设备，主要应用于电动汽车和混合动力汽车中。

电动制动器通过向驱动电机提供反向电流或向电机施加电磁力，使车辆产生制动效果，从而减速或停止车辆。

3. 液压制动器液压制动器是利用液体的压力将制动片向制动盘施加力的设备，主要应用于大型车辆，如卡车、货车等。

液压制动器的工作原理是，当司机踩下刹车踏板时，制动液经过刹车系统进入制动单元，通过液压作用压缩制动活塞，将制动片压在制动盘上，产生制动力。

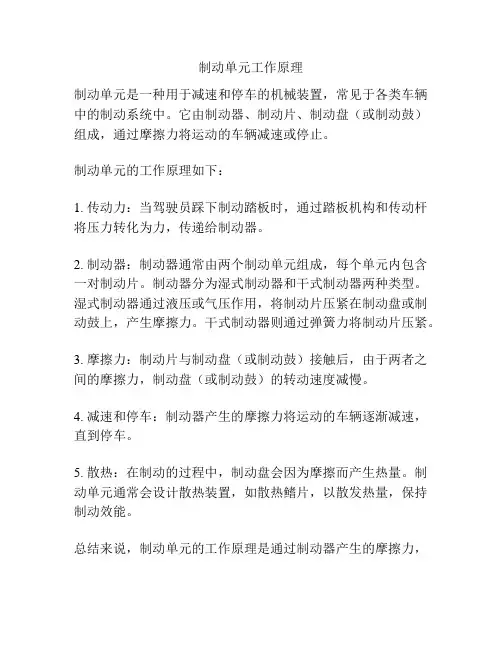

制动单元工作原理
制动单元是一种用于减速和停车的机械装置，常见于各类车辆中的制动系统中。

它由制动器、制动片、制动盘（或制动鼓）组成，通过摩擦力将运动的车辆减速或停止。

制动单元的工作原理如下：
1. 传动力：当驾驶员踩下制动踏板时，通过踏板机构和传动杆将压力转化为力，传递给制动器。

2. 制动器：制动器通常由两个制动单元组成，每个单元内包含一对制动片。

制动器分为湿式制动器和干式制动器两种类型。

湿式制动器通过液压或气压作用，将制动片压紧在制动盘或制动鼓上，产生摩擦力。

干式制动器则通过弹簧力将制动片压紧。

3. 摩擦力：制动片与制动盘（或制动鼓）接触后，由于两者之间的摩擦力，制动盘（或制动鼓）的转动速度减慢。

4. 减速和停车：制动器产生的摩擦力将运动的车辆逐渐减速，直到停车。

5. 散热：在制动的过程中，制动盘会因为摩擦而产生热量。

制动单元通常会设计散热装置，如散热鳍片，以散发热量，保持制动效能。

总结来说，制动单元的工作原理是通过制动器产生的摩擦力，
将车辆减速或停止。

通过踏板机构和力传递装置，驾驶员的制动动作被传递到制动器上，从而实现车辆的制动。

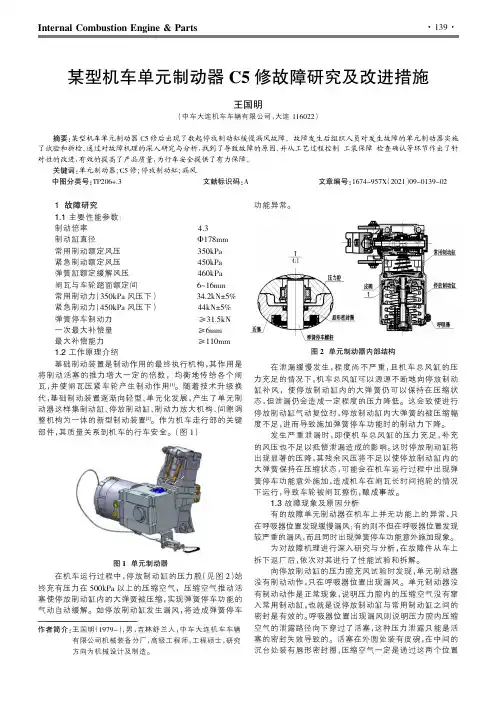

在机车运行过程中，停放制动缸的压力腔（见图终充有压力在500kPa以上的压缩空气，压缩空气推动活塞使停放制动缸内的大弹簧被压缩，实现弹簧停车功能的气动自动缓解。

如停放制动缸发生漏风，将造成弹簧停车在泄漏缓慢发生，程度尚不严重，且机车总风缸的压力充足的情况下，机车总风缸可以源源不断地向停放制动缸补风，使停放制动缸内的大弹簧仍可以保持在压缩状态，但泄漏仍会造成一定程度的压力降低。

这会致使进行停放制动缸气动复位时，停放制动缸内大弹簧的被压缩幅度不足，进而导致施加弹簧停车功能时的制动力下降。

发生严重泄漏时，即使机车总风缸的压力充足，补充的风压也不足以抵偿泄漏造成的影响。

这时停放制动缸将出现显著的压降，其残余风压将不足以使停放制动缸内的大弹簧保持在压缩状态，可能会在机车运行过程中出现弹簧停车功能意外施加，造成机车在闸瓦长时间抱轮的情况下运行，导致车轮被闸瓦擦伤，酿成事故。

1.3故障现象及原因分析有的故障单元制动器在机车上并无功能上的异常，只在呼吸器位置发现缓慢漏风；有的则不但在呼吸器位置发现较严重的漏风，而且同时出现弹簧停车功能意外施加现象。

图2单元制动器内部结构————————————————:王国明（1979-），男，吉林舒兰人，中车大连机车车辆有限公司机械装备分厂，高级工程师，工程硕士，方向为机械设计及制造。

图1单元制动器图5唇形密封圈安装方式改进如前所述，唇形密封圈采用手工压装，要求通过按压唇形密封圈骨架的上端面（图4，A 1-A 2所示环形端面）将唇形密封圈装入活塞的沉台内。

而组装时操作人员手上沾有油脂，极个别情况下可能会手滑按到主唇上（图4，B 1-B 2改进措施针对唇形密封圈安装不正和开裂破损的改进措施设计唇形密封圈专用压装工装，保证在唇形密封圈压装过程中主唇位置得到可靠保护，压装力完全施加在骨架的上端面。

通过压装工装的导向定位功能，控制压装力均确保安装到位，不发生偏斜。

同时加强压装后质量的检查确认。

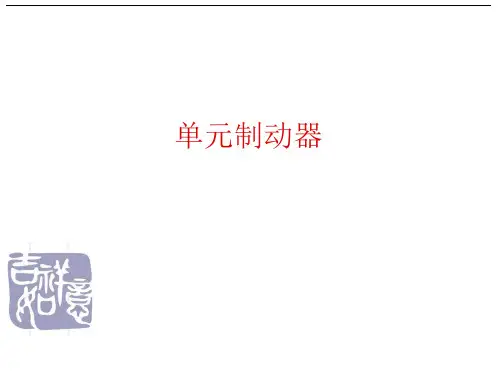

单元制动器一、概述为了适应列车速度、载重的需要，提高机车车辆技术装备水平，目前城市轨道车辆和大型养路机械的基础制动装置普遍采用了单元制动器。

单元制动器是集制动缸、力的放大机构及间隙调整器为一体的装置，它对减轻车辆重量、均匀分配制动力、改善转向架动力学性能及减少维护量等有明显作用。

目前应用于城市轨道车辆和大型养路机械中的单元制动器主要有三种，分别是四川江山铁路配件公司的JSP 型、株洲九方制动设备公司的JDYZ型和铁科院机车车辆研究所的XFD型。

三种单元制动器的生产厂家不同，但其结构原理、操作方法和维护保养基本一致，本课件以JSP 型为例对单元制动器进行介绍。

二、单元制动器的结构组成及工作原理（一）单元制动器的外型JSP-1型单元制动器JSP-2型单元制动器1-缸体；2-制动皮碗及楔角机构；3-塔式复原弹簧; 7-调整螺杆；8-小调整螺杆；9-停车制动主弹簧;4-固定轴承；5-滚动轴承；6-间隙调整器；10-停车制动皮碗；11-调整螺母；12-于动缓解（二）单元制动器的内部结构3压编空气t55 6*图1 JSP-1型单元制动器9 8图2 JSP-2型单元制动器•••装置; 13-中间隔板; 14-棘轮机构；15-调整六方o固定轴承I-皮碗（三）单元制动器的工作原理1、行车制动;;;;1制动缸压缩空气经P口进入缸体，制动缸皮碗及楔角机构下移，推动滚动轴承向前移动，同时间隙调整器前移，从而推出调整螺杆带动闸瓦托、闸瓦压紧车轮踏面，实现车辆的制动功能，如图1所示。

2、行车制动缓解I I I I 1 I I強蠢制动缸压缩空气从P口排出，制动皮碗及楔角机构在复原弹簧的作用下上移，滚动轴承和间隙调整器后退，带动调整螺杆后退，从而实现了车辆的缓解。

3、停车制动停车制动皮碗下方的压缩空气排出，停车制动皮碗在主弹簧作用力下迅速下移，同时带动小调整螺杆下移，小调整螺经过中间隔板的通孔推动制动皮碗及楔角机构下移，从而产生停车制动作用，如图3所示。

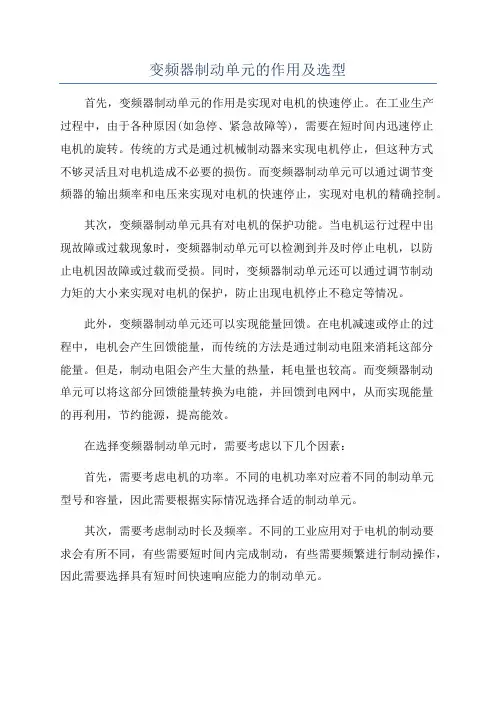

变频器制动单元的作用及选型首先，变频器制动单元的作用是实现对电机的快速停止。

在工业生产过程中，由于各种原因(如急停、紧急故障等)，需要在短时间内迅速停止电机的旋转。

传统的方式是通过机械制动器来实现电机停止，但这种方式不够灵活且对电机造成不必要的损伤。

而变频器制动单元可以通过调节变频器的输出频率和电压来实现对电机的快速停止，实现对电机的精确控制。

其次，变频器制动单元具有对电机的保护功能。

当电机运行过程中出现故障或过载现象时，变频器制动单元可以检测到并及时停止电机，以防止电机因故障或过载而受损。

同时，变频器制动单元还可以通过调节制动力矩的大小来实现对电机的保护，防止出现电机停止不稳定等情况。

此外，变频器制动单元还可以实现能量回馈。

在电机减速或停止的过程中，电机会产生回馈能量，而传统的方法是通过制动电阻来消耗这部分能量。

但是，制动电阻会产生大量的热量，耗电量也较高。

而变频器制动单元可以将这部分回馈能量转换为电能，并回馈到电网中，从而实现能量的再利用，节约能源，提高能效。

在选择变频器制动单元时，需要考虑以下几个因素：首先，需要考虑电机的功率。

不同的电机功率对应着不同的制动单元型号和容量，因此需要根据实际情况选择合适的制动单元。

其次，需要考虑制动时长及频率。

不同的工业应用对于电机的制动要求会有所不同，有些需要短时间内完成制动，有些需要频繁进行制动操作，因此需要选择具有短时间快速响应能力的制动单元。

另外，还需要考虑制动效果的稳定性。

制动单元的稳定性越好，对电机的控制就越精确，对电机的保护效果也会更好，因此在选择制动单元时需要选择具有较好稳定性的型号。

此外，还需要考虑制动单元的接口和控制方式。

不同的制动单元有不同的通讯接口和控制方式，需要根据实际应用需求选择具备适配能力的制动单元。

总之，变频器制动单元在变频器及其附属设备中具有非常重要的作用。

它能够实现对电机的快速停止，并能对电机进行保护，实现能量回馈，节约能源。

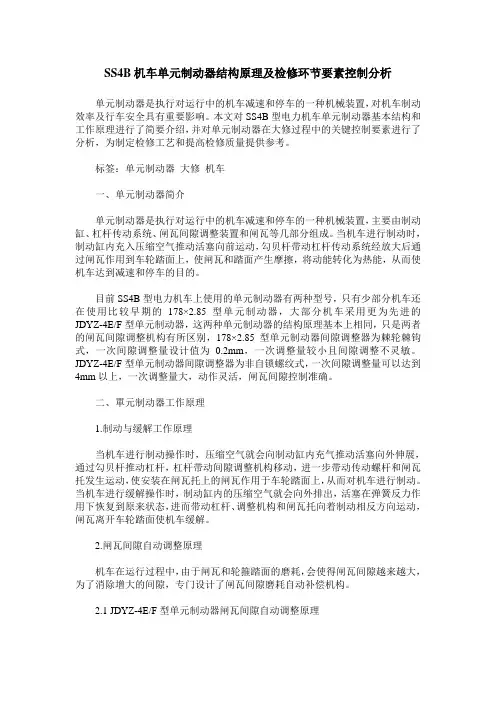

SS4B机车单元制动器结构原理及检修环节要素控制分析单元制动器是执行对运行中的机车减速和停车的一种机械装置，对机车制动效率及行车安全具有重要影响。

本文对SS4B型电力机车单元制动器基本结构和工作原理进行了简要介绍，并对单元制动器在大修过程中的关键控制要素进行了分析，为制定检修工艺和提高检修质量提供参考。

标签：单元制动器大修机车一、单元制动器简介单元制动器是执行对运行中的机车减速和停车的一种机械装置，主要由制动缸、杠杆传动系统、闸瓦间隙调整装置和闸瓦等几部分组成。

当机车进行制动时，制动缸内充入压缩空气推动活塞向前运动，勾贝杆带动杠杆传动系统经放大后通过闸瓦作用到车轮踏面上，使闸瓦和踏面产生摩擦，将动能转化为热能，从而使机车达到减速和停车的目的。

目前SS4B型电力机车上使用的单元制动器有两种型号，只有少部分机车还在使用比较早期的178×2.85型单元制动器，大部分机车采用更为先进的JDYZ-4E/F型单元制动器，这两种单元制动器的结构原理基本上相同，只是两者的闸瓦间隙调整机构有所区别，178×2.85型单元制动器间隙调整器为棘轮棘钩式，一次间隙调整量设计值为0.2mm，一次调整量较小且间隙调整不灵敏。

JDYZ-4E/F型单元制动器间隙调整器为非自锁螺纹式，一次间隙调整量可以达到4mm以上，一次调整量大，动作灵活，闸瓦间隙控制准确。

二、單元制动器工作原理1.制动与缓解工作原理当机车进行制动操作时，压缩空气就会向制动缸内充气推动活塞向外伸展，通过勾贝杆推动杠杆，杠杆带动间隙调整机构移动，进一步带动传动螺杆和闸瓦托发生运动，使安装在闸瓦托上的闸瓦作用于车轮踏面上，从而对机车进行制动。

当机车进行缓解操作时，制动缸内的压缩空气就会向外排出，活塞在弹簧反力作用下恢复到原来状态，进而带动杠杆、调整机构和闸瓦托向着制动相反方向运动，闸瓦离开车轮踏面使机车缓解。

2.闸瓦间隙自动调整原理机车在运行过程中，由于闸瓦和轮箍踏面的磨耗，会使得闸瓦间隙越来越大，为了消除增大的间隙，专门设计了闸瓦间隙磨耗自动补偿机构。

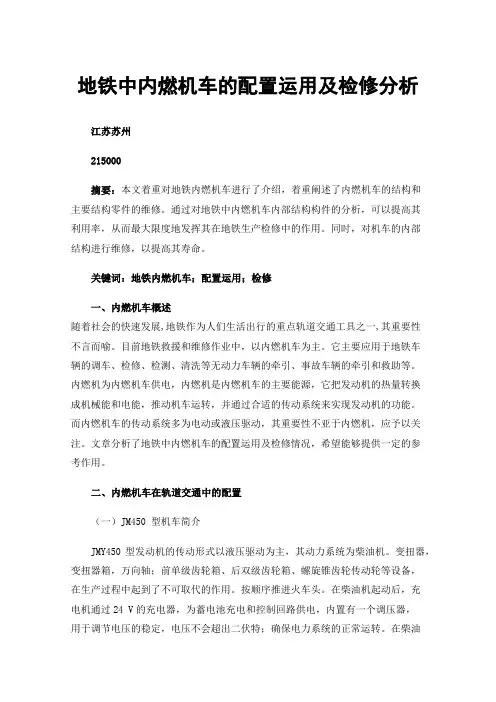

地铁中内燃机车的配置运用及检修分析江苏苏州215000摘要：本文着重对地铁内燃机车进行了介绍，着重阐述了内燃机车的结构和主要结构零件的维修。

通过对地铁中内燃机车内部结构构件的分析，可以提高其利用率，从而最大限度地发挥其在地铁生产检修中的作用。

同时，对机车的内部结构进行维修，以提高其寿命。

关键词：地铁内燃机车；配置运用；检修一、内燃机车概述随着社会的快速发展,地铁作为人们生活出行的重点轨道交通工具之一,其重要性不言而喻。

目前地铁救援和维修作业中，以内燃机车为主。

它主要应用于地铁车辆的调车、检修、检测、清洗等无动力车辆的牵引、事故车辆的牵引和救助等。

内燃机为内燃机车供电，内燃机是内燃机车的主要能源，它把发动机的热量转换成机械能和电能，推动机车运转，并通过合适的传动系统来实现发动机的功能。

而内燃机车的传动系统多为电动或液压驱动，其重要性不亚于内燃机，应予以关注。

文章分析了地铁中内燃机车的配置运用及检修情况，希望能够提供一定的参考作用。

二、内燃机车在轨道交通中的配置（一）JM450 型机车简介JMY450型发动机的传动形式以液压驱动为主，其动力系统为柴油机。

变扭器，变扭器箱，万向轴；前单级齿轮箱、后双级齿轮箱、螺旋锥齿轮传动轮等设备，在生产过程中起到了不可取代的作用。

按顺序推进火车头。

在柴油机起动后，充电机通过24 V的充电器，为蓄电池充电和控制回路供电，内置有一个调压器，用于调节电压的稳定，电压不会超出二伏特；确保电力系统的正常运转。

在柴油机的自由端，由万向轴变速箱等传动装置与110 V的副发动机相连，作为发动机运行的动力，起着举足轻重的作用。

车辆的控制系统为24 V直流电源[1]。

（二）内燃机车基本刹车系统为确保机车的制动性能，应采取单元制动器，并在每个轮子上安装单独的制动器。

通常，单元制动器分为弹性制动和非弹性制动。

当内燃机车在行驶时，由于摩擦而导致的踏面磨损，与制动块之间会形成一个空隙，而无弹性制动器的作用就是将这种空隙给补上。

单元制动器工作原理
1.踏板压力传递：驾驶员通过踏板施加力量，压缩主缸内的制动液，
并通过制动管路将压力传递给制动器。

2.主缸：主缸是单元制动器的核心部件之一、它由一个或多个缸体组成，每个缸体内都有一个活塞，并且与踏板相连。

当踏板受力时，活塞会
向前移动，从而推动液体流入制动管路。

3.制动管路：制动管路是将制动液从主缸传递到制动器的管道系统。

它由高压软管和金属管组成，并且连接到车辆的各个制动器。

当制动液进
入制动管路时，它会传递给制动器以产生制动效果。

4.制动器：制动器是单元制动器的关键组件之一，它通过摩擦力将车
辆减速或停止。

制动器通常由刹车盘和刹车片构成，其中刹车盘负责与车
轮接触，而刹车片则与刹车盘发生摩擦。

当制动液进入制动器时，它会推
动一系列活塞，使刹车片碰触刹车盘，从而产生摩擦。

5.ABS系统：一些单元制动器还配备了防抱死制动系统（ABS）。

ABS
系统是一种安全装置，可防止车轮在制动时发生抱死，从而提高车辆的稳
定性和制动性能。

当车轮开始抱死时，ABS系统会通过调节制动器的制动
压力来减小抱死，并保持车轮的旋转。

通过上述步骤，单元制动器可以实现高效的制动效果。

当驾驶员踩下
刹车踏板时，制动器的活塞会受到压力迫使，从而使刹车片与刹车盘接触，并产生摩擦力。

这种摩擦力将会减少车辆的速度，并最终使车辆停止。

总之，单元制动器是一种复杂而高效的制动系统，通过结合机械、液
压和电子元素，实现了可靠的制动效果。

它是汽车行业的重要创新之一，
并为大型车辆提供了更强大更稳定的制动能力。

制动单元的工作原理前言制动单元是现代化交通工具，如汽车、电动车、脚踏车等的必备零部件，是车辆安全的重要保障。

制动单元的工作原理是什么呢？本文将对制动单元的工作原理进行系统的阐述，帮助读者更好地理解和掌握这个关键的汽车零件。

什么是制动单元首先，我们需要了解什么是制动单元。

制动单元是汽车制动系统中起到制动作用的一个部件组合。

制动单元一般由制动器、制动管路及其附件和制动器传力机构组成。

它通过传递力量，将车轮减速或停止以达到制动的目的。

制动单元的分类制动单元可以根据制动方式和制动位置进行分类。

根据制动方式分成：摩擦制动单元和电磁制动单元。

摩擦制动单元是指通过制动器与车轮之间的摩擦产生制动力。

电磁制动单元则是靠通过电磁原理产生制动力。

根据制动位置可以分为前轮制动、后轮制动、四轮制动和转向制动。

制动单元的工作原理制动单元的工作原理是通过制动器与车轮之间的摩擦力或电气力来实现制动。

在制动过程中，制动单元通过以下三个步骤实现制动：压紧制动器制动单元的第一步是通过制动管路和制动器传力机构将制动器压紧。

制动器主要由制动垫和制动盘组成。

建立制动摩擦当制动器压紧后，制动垫与制动盘之间发生了摩擦。

制动盘是轮轴的一部分，而制动垫直接与制动盘摩擦。

转换动能在第二步建立制动摩擦的基础上，制动摩擦产生的力抵抗车轮的旋转，使得车轮逐渐减速或停止旋转。

随着车轮的逐渐减速，车辆也随之受到更大的惯性力，在摩擦的作用下将能量转换为热能释放出来。

制动单元的注意事项在实际操作中，制动单元的注意事项有以下几点：1.刹车前一定要确认头灯和方向盘是否按照规定操作，否则制动器将被磨损甚至失去作用，这样就会使驾驶员失去刹车控制，从而导致事故。

2.车辆在行驶中，制动器也就在不断地运作，而运作过程中极易发生热量积累，所以要保证制动系统良好的散热，最好停车前先慢速行驶一段时间。

3.制动机构的不同安装方式对应不同的制动力矩和制动力的输出，实际安装时要根据制动单元的特性来选择适当的安装方式。

制动单元工作原理
制动单元是车辆制动系统中的一个重要组成部分，它的工作原理取决于所采用的制动系统类型。

在液压制动系统中，制动单元主要由一个液压缸和制动踏板组成。

当驾驶员踩下制动踏板时，踏板上的力会通过连接杆传递到液压缸中。

液压缸中充满了制动液，当踏板上的力施加到液压缸活塞上时，会在液体中产生压力。

这个压力通过液压管路传递到车轮上的制动器上，使制动器紧密压住制动盘或制动鼓，从而产生制动摩擦力。

摩擦力使车轮减速甚至停止转动，从而实现车辆的制动。

在电子制动系统中，制动单元包含了电子控制单元（ECU）、传感器和执行器等组件。

当驾驶员踩下制动踏板时，踏板位置传感器会检测到踏板的力度，并将这个信息传递给ECU。

ECU会根据踏板力度和车辆行驶状态等多重信号来控制制动
器的工作。

例如，在电控制动系统中，ECU会通过电信号来
控制制动盘上的电磁制动器，使其产生制动摩擦力。

而在电子稳定控制系统中，ECU会根据车辆的侧倾角度和横向加速度
等信息，来控制车轮上的制动器，以实现车辆的稳定性控制。

无论是液压制动系统还是电子制动系统，制动单元的工作原理都是通过控制制动器的摩擦力来实现车辆的制动。

制动单元的可靠工作对于车辆的行驶安全至关重要，因此制动系统的设计和制造必须符合严格的标准和要求。

制动控制单元功率
制动控制单元（brake control unit, BCU）是车辆制动系统的核
心部件，用于控制制动器的工作，并实现对车辆制动力的调节和控制。

BCU根据车辆的操作信号和传感器的反馈信号，计
算制动器的工作参数，通过控制制动器的压力来调节制动力大小，从而实现车辆的制动控制。

BCU的功率主要体现在两个方面：
1. 控制功率：BCU需要驱动制动器的执行器，向制动器提供
足够的压力来实现制动效果。

根据车辆制动需求，BCU需要
以合适的频率和幅度来控制制动器的压力输出，确保制动器能够正常工作并提供足够的制动力。

2. 数据运算功率：BCU需要进行复杂的数据处理和算法运算，通过对车速、制动踏板力度、制动压力等参数的实时监测和分析，计算出合适的制动力大小，并及时调节制动器的工作参数。

这些数据运算需要消耗一定的计算资源和功率，以确保制动控制的准确性和稳定性。

因此，BCU的功率需具备足够的控制能力和计算能力，以满
足不同车型和驾驶条件下的制动要求。

同时，为了提高能效和降低能耗，现代的BCU也会采用一些节能技术，如智能控制、低功耗电子元件等，以减少功率消耗。
