CAD绘图教程详解CAD（计算机辅助设计）是一种常用于绘制和设计的软件工具，广泛应用于建筑、机械、电子等领域。

本文将详细介绍CAD绘图的一些基本技巧和教程。

一、CAD绘图环境的搭建和基本操作1. 打开CAD软件，在新建文件中选择合适的模板，如机械设计、建筑设计等。

2. 界面布局设置：点击“工具栏”-“选项”-“显示”，可以自定义工具栏和菜单栏的显示方式，以及调整图形窗口的大小。

3. 基本操作：通过鼠标左键和右键进行绘图和编辑操作。

使用鼠标滚轮可以放大或缩小绘图的视图。

二、CAD绘图工具和命令的使用1. 线段工具：点击“绘制”-“线段”，在图形窗口里按住鼠标左键移动即可绘制直线。

也可以在输入框中直接输入线段的长度和方向。

2. 圆工具：点击“绘制”-“圆”，在图形窗口里按住鼠标左键移动即可绘制圆形。

也可以在输入框中直接输入半径或直径。

3. 弧线工具：点击“绘制”-“弧线”，在图形窗口里按住鼠标左键移动即可绘制弧线。

同时还可以指定起点、终点和半径等参数。

4. 复制命令：点击“编辑”-“复制”，选择要复制的对象并指定复制的距离和方向。

5. 平移命令：点击“编辑”-“平移”，选择要平移的对象并指定平移的距离和方向。

6. 旋转命令：点击“编辑”-“旋转”，选择要旋转的对象并指定旋转的角度。

三、CAD绘图的一些技巧和注意事项1. 使用图层管理器：点击“格式”-“图层管理器”，可以对图形的不同部分进行分组和管理。

可以创建和编辑图层，调整图层的显示顺序和图形元素的颜色。

2. 使用命令别名：可以为常用的命令设置别名，方便快速输入。

点击“工具栏”-“选项”-“快捷方式”，进行设置。

3. 使用捕捉和精确输入：点击“格式”-“选项”中的“绘图”选项卡，在“捕捉”和“用户输入”中进行相应设置，可以帮助实现更精确的绘图。

4. 使用块命令：点击“编辑”-“块”，可以将多个对象合并为一个块。

块可以重复使用，并且在复制和编辑时会更方便。

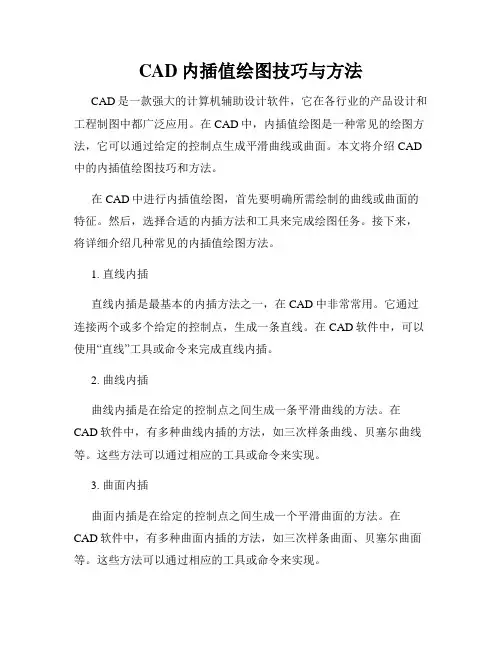

CAD内插值绘图技巧与方法CAD是一款强大的计算机辅助设计软件，它在各行业的产品设计和工程制图中都广泛应用。

在CAD中，内插值绘图是一种常见的绘图方法，它可以通过给定的控制点生成平滑曲线或曲面。

本文将介绍CAD 中的内插值绘图技巧和方法。

在CAD中进行内插值绘图，首先要明确所需绘制的曲线或曲面的特征。

然后，选择合适的内插方法和工具来完成绘图任务。

接下来，将详细介绍几种常见的内插值绘图方法。

1. 直线内插直线内插是最基本的内插方法之一，在CAD中非常常用。

它通过连接两个或多个给定的控制点，生成一条直线。

在CAD软件中，可以使用“直线”工具或命令来完成直线内插。

2. 曲线内插曲线内插是在给定的控制点之间生成一条平滑曲线的方法。

在CAD软件中，有多种曲线内插的方法，如三次样条曲线、贝塞尔曲线等。

这些方法可以通过相应的工具或命令来实现。

3. 曲面内插曲面内插是在给定的控制点之间生成一个平滑曲面的方法。

在CAD软件中，有多种曲面内插的方法，如三次样条曲面、贝塞尔曲面等。

这些方法可以通过相应的工具或命令来实现。

4. 网格内插网格内插是在给定的网格点之间生成平滑曲线或曲面的方法。

在CAD软件中，可以使用插值算法或网格生成工具来完成网格内插。

在CAD中进行内插值绘图时，还需要注意以下几点：1. 控制点的选择：选择合适的控制点对于获得理想的内插效果非常重要。

控制点应该尽量分布均匀，并覆盖整个图形区域。

2. 内插对象的类型：不同的内插对象可能需要使用不同的内插方法。

在选择内插方法之前，要先确定所需绘制的对象类型。

3. 内插参数的设置：不同的内插方法可能有不同的参数设置。

在进行内插之前，要先了解并正确设置相应的参数。

除了上述的基本技巧和方法，还有一些高级的内插值绘图技巧可以提高绘图效果和效率。

例如，可以使用辅助工具和命令来优化内插结果，如平滑、修改控制点等。

此外，还可以使用图层和样式等功能来管理和控制内插对象的显示和属性。

CAD中文字样式与字体的设置方法在CAD软件中，文字样式和字体的设置非常重要，它们直接影响到绘图结果的美观性和可读性。

下面将介绍CAD中文字样式与字体的设置方法，帮助大家更好地使用CAD软件。

1. 打开CAD软件并新建一个绘图文件。

2. 在CAD界面的"工具"菜单中找到"字体"选项，并点击打开。

3. 在弹出的"字体"对话框中，可以看到CAD支持的字体列表。

4. 选择一个适合的字体，并单击"确定"按钮应用该字体。

5. 在CAD界面的"格式"菜单中找到"文字样式"选项，并点击打开。

6. 在弹出的"文字样式管理器"对话框中，可以看到已定义的文字样式列表。

7. 点击"新建"按钮，创建一个新的文字样式。

8. 在弹出的"文字样式"对话框中，可以设置文字的字体、大小、粗细、对齐方式等属性。

9. 根据需要，调整文字样式的各项属性，并点击"确定"按钮保存设置。

10. 使用新创建的文字样式绘制文字。

11. 若要修改已定义的文字样式，可以在"文字样式管理器"对话框中进行相应的修改操作。

12. 在CAD中，还可以为文字样式设置其他属性，如行间距、间距因子等。

13. 需要注意的是，文字样式只是设置文字的外观和格式，并不会改变文字的实际内容。

14. 如果在绘图过程中需要修改文字样式，可以通过选择文字并更改文字样式来实现。

15. 另外，CAD还支持在文字编辑器中对文字进行格式化设置，如加粗、倾斜、下划线等。

通过以上步骤，我们可以在CAD软件中轻松地设置文字样式和字体，从而实现更加美观和专业的绘图效果。

总结起来，设置CAD中的文字样式与字体的方法并不复杂。

只需打开相应的设置对话框，选择合适的字体和样式，就能快速地完成设置。

绘图的基本⽅法绘图的基本⽅法_机械制图五、绘图的基本⽅法1．仪器绘图（1）准备⼯作（2）选定图幅（3）固定图纸（4）画底稿（5）检查并清理底稿，加深图形和标注尺⼨等（6）全⾯检查图纸2．徒⼿绘图依靠⽬测来估计物体各部分的尺⼨⽐例、徒⼿绘制的图样称为草图。

在设计、测绘、修配机器时，都要绘制草图。

所以，徒⼿绘图是和使⽤仪器绘图同样重要的绘图技能。

绘制草图时使⽤软⼀些的铅笔（如HB、B或者2B），铅笔削长⼀些，铅芯呈圆形，粗细各⼀⽀，分别⽤于绘制粗、细线。

画草图时，可以⽤有⽅格的专⽤草图纸，或者在⽩纸下⾯垫⼀张有格⼦的纸，以便控制图线的平直和图形的⼤⼩。

（1）直线的画法画直线时，可先标出直线的两端点，在两点之间先画⼀些短线，再连成⼀条直线。

运笔时⼿腕要灵活，⽬光应注视线的端点，不可只盯着笔尖。

()画⽔平线应⾃左⾄右画出；垂直线⾃上⽽下画出；斜线斜度较⼤时可⾃左向右下或⾃右向左下画出，如图1-31所⽰。

图1-31　徒⼿绘制直线（2）圆的画法画圆时，应先画中⼼线。

较⼩的圆在中⼼线上定出半径的四个端点，过这四个端点画圆。

稍⼤的圆可以过圆⼼再作两条斜线，再在各线上定半径长度，然后过这⼋个点画圆。

圆的直径很⼤时，可以⽤⼿作圆规，以⼩指⽀撑于圆⼼，使铅笔与⼩指的距离等于圆的半径，笔尖接触纸⾯不动，转动图纸，即可得到所需的⼤圆。

也可在⼀纸条上作出半径长度的记号，使其⼀端置于圆⼼，另⼀端置于铅笔，旋转纸条，便可以画出所需圆，如图1-32所⽰。

图1-32　徒⼿绘制圆形（3）徒⼿绘制平⾯图形徒⼿绘制平⾯图形时，也和使⽤尺、规作图时⼀样，要进⾏图形的尺⼨分析和线段分析，先画已知线段，再画中间线段，最后画连接线段。

在⽅格纸上画平⾯图形时，主要轮廓线和定位中⼼线应尽可能利⽤⽅格纸上的线条，图形各部分之间的⽐例可按⽅格纸上的格数来确定。

图1-33所⽰为徒⼿在⽅格纸上画平⾯图形的⽰例。

图1-33　徒⼿绘制平⾯。

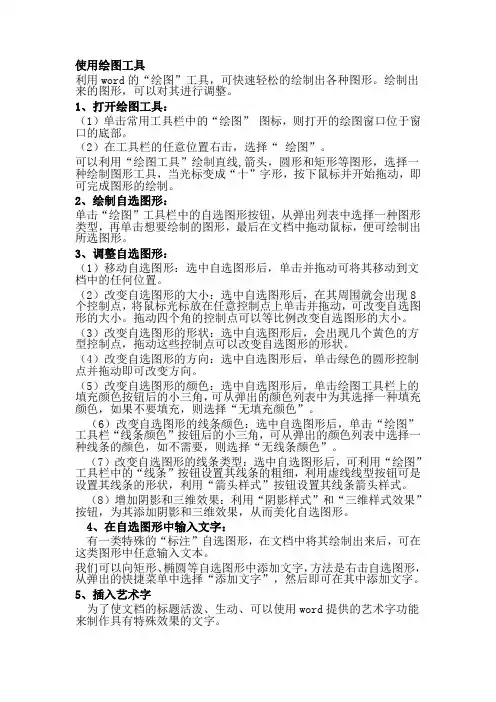

使用绘图工具利用word的“绘图”工具，可快速轻松的绘制出各种图形。

绘制出来的图形，可以对其进行调整。

1、打开绘图工具：（1）单击常用工具栏中的“绘图”图标，则打开的绘图窗口位于窗口的底部。

（2）在工具栏的任意位置右击，选择“绘图”。

可以利用“绘图工具”绘制直线,箭头，圆形和矩形等图形，选择一种绘制图形工具，当光标变成“十”字形，按下鼠标并开始拖动，即可完成图形的绘制。

2、绘制自选图形：单击“绘图”工具栏中的自选图形按钮，从弹出列表中选择一种图形类型，再单击想要绘制的图形，最后在文档中拖动鼠标，便可绘制出所选图形。

3、调整自选图形：（1）移动自选图形：选中自选图形后，单击并拖动可将其移动到文档中的任何位置。

（2）改变自选图形的大小：选中自选图形后，在其周围就会出现8个控制点，将鼠标光标放在任意控制点上单击并拖动，可改变自选图形的大小。

拖动四个角的控制点可以等比例改变自选图形的大小。

（3）改变自选图形的形状：选中自选图形后，会出现几个黄色的方型控制点，拖动这些控制点可以改变自选图形的形状。

（4）改变自选图形的方向：选中自选图形后，单击绿色的圆形控制点并拖动即可改变方向。

（5）改变自选图形的颜色：选中自选图形后，单击绘图工具栏上的填充颜色按钮后的小三角，可从弹出的颜色列表中为其选择一种填充颜色，如果不要填充，则选择“无填充颜色”。

（6）改变自选图形的线条颜色：选中自选图形后，单击“绘图”工具栏“线条颜色”按钮后的小三角，可从弹出的颜色列表中选择一种线条的颜色，如不需要，则选择“无线条颜色”。

（7）改变自选图形的线条类型：选中自选图形后，可利用“绘图”工具栏中的“线条”按钮设置其线条的粗细，利用虚线线型按钮可是设置其线条的形状，利用“箭头样式”按钮设置其线条箭头样式。

（8）增加阴影和三维效果：利用“阴影样式”和“三维样式效果”按钮，为其添加阴影和三维效果，从而美化自选图形。

4、在自选图形中输入文字：有一类特殊的“标注”自选图形，在文档中将其绘制出来后，可在这类图形中任意输入文本。

初二尺规作图五个方法
尺规作图，是一种利用尺规来绘制图形的一种方法。

它包括五种方法：
一、直线图法：用尺规将两个点之间的直线绘制出来，即可构成图形。

可以用来绘制简单的几何图形，如矩形、梯形、三角形等。

二、折线图法：用尺规将多个点之间的折线绘制出来，即可构成图形。

可以用来绘制复杂的曲线图形，如抛物线、椭圆等。

三、圆弧图法：用尺规将一个圆或一些圆弧绘制出来，即可构成图形。

可以用来绘制圆形的几何图形，如圆、圆环等。

四、线环图法：用尺规将一个线环绘制出来，即可构成图形。

可以用来绘制复杂的几何图形，如圆环、环形等。

五、投影法：用尺规将投影绘制出来，即可构成图形。

可以用来绘制立体图形，如体积图、投影图等。

以上就是尺规作图的五种方法。

尺规作图是一种简单实用的绘图方法，可以用来绘制各种几何图形和立体图形。

它的最大优势在于可以准确控制作图的尺寸和准确性，从而获得精确的图形。

由于尺规作图的优点，在日常工作中，它被广泛应用于设计图纸、绘制图形等方面。

尺规作图的五种方法都是绘图中必不可少的工具，因此，在绘制图形时，应该根据自身的需求充分考虑这五种方法，以求最佳的作图效果。

用尺规作图的方法
使用尺规作图的方法通常是指使用直尺和圆规来绘制几何图形。

下面是一些常见的尺规作图方法：
1. 画直线：使用直尺将两点连接起来，得到直线段。

2. 作等分线段：给定一条线段AB，使用直尺从A点和B点分别向外画出等长的线段AC和BD，然后使用圆规以AC为半径或以BD为半径在A点或B点上作圆弧，两个圆弧的交点C即为原线段AB的中点。

3. 作平行线：给定一条直线AB和一点C，使用尺规方法如下：
a. 以C为中心，任意取一条长度大于AC的线段CD；
b. 使用圆规以C为中心，以线段CD的长度作圆弧，在直线AB上作出EF 两个交点；
c. 使用直尺连接线段EF，得到平行于直线AB的直线。

4. 作垂直线：给定一条直线AB和一点C，使用尺规方法如下：
a. 使用直尺连接点C与直线AB上的任意一点D；
b. 以点D为中心，调整圆规的宽度，绘制一个圆弧，与直线AB相交于E 和F两个点；
c. 使用直尺连接点C和点E或F，得到垂直于直线AB的直线。

5. 作角的平分线：给定一个角ACB，使用尺规方法如下：
a. 以点C为中心，绘制一个圆弧，与直线CA和CB分别相交于D和E两个点；
b. 以点D和E为中心，调整圆规的宽度，分别绘制两个圆弧，使得两个圆弧相交于F；
c. 使用尺子连接点C和F，得到角ACB的平分线。

需要注意的是，尺规作图方法不能解决所有的几何问题，只能在一些特定的条件下使用。

同时，尺规作图的精度也受到直尺和圆规的限制，因此绘制出的图形可能会有一定的误差。

在实际应用中，还需要结合其他几何工具和方法来进行精确的绘图。

绘图的方法与步骤第一节用绘图工具和仪器绘制图样工程图样通常都是用绘图工具和仪器绘制的，绘图的步骤是:先画底稿;然后，进行校对，根据需要进行铅笔加深或上墨;最后，再经复核，由制图者签字。

一、用制图工具和仪器铅笔加深的图样1、画底稿绘图时，采光应来自左前方。

通常用削尖的2H铅笔轻绘底稿，底稿一定要正确无误码，才能加深或上墨。

画底稿的顺序是:先按图形的大小和复杂程度，确定绘图比例，选定图幅，画出图框和标题栏;根据选定的比例估计图形及注写尺寸所占面积，布置图面。

然后，开始画图。

画图时，先画图形的对称轴线，中心线或主要轮廓线，再逐步画出细部。

图形完成后，画尺寸界线利尺寸线。

最后，对所绘制的底稿进行仔细校对，改正错误和缺点，并擦去不需要的图线。

2、铅笔加深铅笔加深时应做到线型粗细分明，符号国家标准的规定，宽度为O.5b的圈线(如粗实线、中虚线等)常用HB铅笔加深;宽度为0·35b的图线(如细实线、细点划线、折附线及波浪线等)常用削尖的H或2H铅笔适当用力加深;在加深圆弧时，圆规的铅芯应该比画直线时的铅笔芯软一号。

用铅笔加深时，一般先加深细点划线(中心线、对称线)。

为了使同类线型粗细一致，可以按线宽分批加深;先画粗实线，再画中虚线，然后画细实线，最后画双点划线、折断纠和波浪线。

加深同类型圈线的顺序，一般是先画曲线，后画直线;画同类型的直线时，通常是先从上向下加深所有的水平线，再从左向右加深所有的竖直线，然后加深所有倾斜线。

当图形加深完毕后，再加深尺寸线及尺寸界线等，然后，画尺寸起止符号 (45。

的中实线斜短划或尺寸箭头)，填写尺寸数字和书写图名、比例等说明文字和标题栏。

在写字前，必须先按选定的字高用铅笔轻画格线(汉字画出长仿宋字的字格，数字与字母可只画出字存的两条边线)。

3、复核和签字加深完成后，必须认真复核，如发现错误，则应立即改正;最后，由制图者签字。

二、用制图工具和仪器绘制上墨图样用制图工具和仪器绘制上墨图样的程序，与绘制铅笔加深的图样相同。

绘制多段线利用多段线（Pline）命令可以画不同宽度的直线、圆和圆弧。

1、在绘图工具栏内点取“多段线”按钮2、单击鼠标或从命令行输入点的坐标，及输入起点3、输入W设置线宽4、回车确定终点终点宽度5、按下F8健进入正交模式6、画出相应的直线7、输入A开始画圆弧8、输入L切换到画直线模式9、输入C使图形封闭10、回车，以便重复执行Pline命令11、输入A开始画圆弧12、输入CE以便确定圆心13、利用对象捕捉，捕捉半圆的圆心，以使园与半圆同心14、画出下半个圆15、输入CL即可画出整个圆名词C lose(闭合) Arc(圆弧) Halfwidth(半宽度) Length(长度) Undo（放弃）Width(宽度) Raw(射线) Construction Line(构造线) Hor(水平) Ver(垂直) Ang(指定角度) Bisect(平分线) Offset(偏移) Angle(角度) Specify incuded angle（输入中心角）Center(圆心) direction(方向) Secend pt(第二点)常用命令的简写Arc A (绘制圆弧) Block B (定义块) Circle C (绘制圆) Dimstyle D (标注样式) Erase E (删除对象) Fillet F (倒圆角) Group G (编组) Bhatch H (快速填充) Insert I (块插入) Line L (绘制直线) Move M (移动对象) Offset O (偏移)Pan P (视图平移) Redraw R (重画) Stretch S (拉伸) Mtext T (创建多行文字) Undo U (撤消上一次操作) View V (视图)Wblock W (块写入) Zoom Z (缩放视图) Layer 图层Limits 绘图界限Gridmode 栅格绘制圆选取命令①在工具栏选“圆”按钮②执行“Draw”/Circle③命令行输入：Circle(C)选取绘制圆的菜单：1、Center Redius 根据圆心半径画圆2、Center Diameter 根据圆心直径画圆3、2P 根据两点画圆4、3P 根据三点画圆5、Tan Tan Redius 画与两个对象相切且半径给定的圆6、Tan Tan Tan 画与三个对象均相切的圆用户可根据不同的需要选择不同的画圆方式绘制圆环执行途径：1、“Draw”/ “Donut”2、命令Donut圆环是否填充，可以用Fill命令来控制，执行Fill命令，输入off即可取消填充方式绘制椭圆绘制椭圆的方法归纳起来有三种：1、设定两轴端点及另一轴距离2、设置椭圆中心，再分设长短半轴3、设定两轴端点之后，再设定旋转角。
