1.5手工绘图的方法与步骤

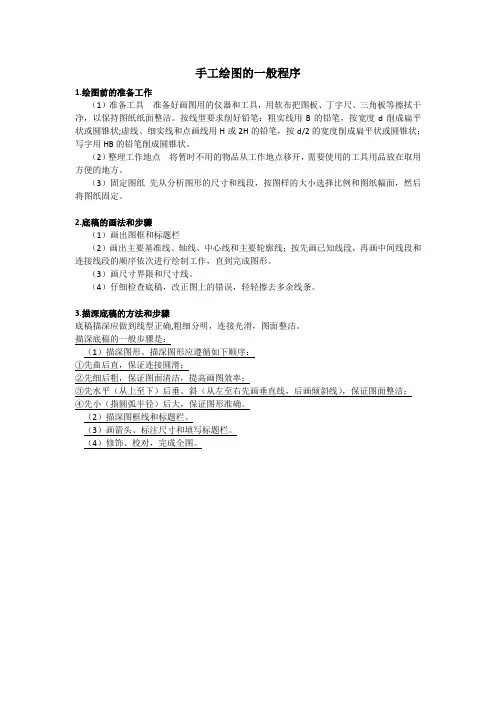

手工绘图的一般程序
1.绘图前的准备工作
（1）准备工具准备好画图用的仪器和工具，用软布把图板、丁字尺、三角板等擦拭干净，以保持图纸纸面整洁。

按线型要求削好铅笔：粗实线用B的铅笔，按宽度d削成扁平状或圆锥状;虚线、细实线和点画线用H或2H的铅笔，按d/2的宽度削成扁平状或圆锥状；写字用HB的铅笔削成圆锥状。

（2）整理工作地点将暂时不用的物品从工作地点移开，需要使用的工具用品放在取用方便的地方。

（3）固定图纸先从分析图形的尺寸和线段，按图样的大小选择比例和图纸幅面，然后将图纸固定。

2.底稿的画法和步骤
（1）画出图框和标题栏
（2）画出主要基准线、轴线、中心线和主要轮廓线；按先画已知线段，再画中间线段和连接线段的顺序依次进行绘制工作，直到完成图形。

（3）画尺寸界限和尺寸线。

（4）仔细检查底稿，改正图上的错误，轻轻擦去多余线条。

3.描深底稿的方法和步骤
底稿描深应做到线型正确,粗细分明，连接光滑，图面整洁。

描深底稿的一般步骤是：
（1）描深图形。

描深图形应遵循如下顺序：
①先曲后直，保证连接圆滑；
②先细后粗，保证图面清洁，提高画图效率；
③先水平（从上至下）后垂、斜（从左至右先画垂直线，后画倾斜线），保证图面整洁；
④先小（指圆弧半径）后大，保证图形准确。

（2）描深图框线和标题栏。

（3）画箭头、标注尺寸和填写标题栏。

（4）修饰、校对，完成全图。

第二节 手工绘图工具的使用方法[Common Drawing Tools and Their Utilization]绘制图样有两种方法：手工绘图和计算机绘图。

本书只介绍手工绘图方法。

正确使用手工绘图工具和仪器是保证手工绘图质量和加快绘图速度的一个重要方面。

常用的手工绘图工具和仪器有：图板、丁字尺、三角板、圆规、分规、比例尺、曲线板、铅笔等。

现将常用的手工绘图工具和仪器的使用方法简介如下。

一、图板、丁字尺和三角板 [Drawing Board , T-square and Triangle] 图板是画图时铺放图纸的垫板。

图板的左边是导向边。

丁字尺是画水平线的长尺。

画图时，应使尺头紧靠图板左侧的导向边。

水平线必须自左向右画，如图1-14(a )所示。

三角板除直接用来画直线外，也可配合丁字尺画铅垂线，三角板的直角边紧靠着丁字尺，自下而上画线，如图1-14（b ）所示。

画线时铅笔笔芯与尺子的位置，如图1-14（c ）所示。

三角板还可配合丁字尺画与水平线成15º倍角的斜线。

如图1-14（d ）所示。

(a ) 自左向右画水平线(b ) 自下而上画铅垂线铅笔 铅笔与纸面约成60°铅笔与纸面约成60°慢慢旋转铅笔使用铅笔绘图时，用力要均匀，用力过大会刮破图纸或在图纸留下无法擦除的凹痕，甚至折断铅芯。

画长线时要一边画一边旋转铅笔，使线条保持粗细一至。

画线时，从侧面看笔身要垂直纸面，从正面看，笔身要与纸面成约60º，如图1-14（a ）、（b ）所示。

二、圆规和分规 [Compass and Dividers]圆规是画圆及圆弧的工具，也可当作分规来量取长度和等分线段。

圆规种类有：大圆规、弹簧圆规、点圆规。

使用圆规时应使圆规的针尖略长于铅芯，如图1-15（a ）所示。

画大圆时，圆规的针脚和铅芯均应保持与纸面垂直，如图1-15（b ）所示。

分规是用来正确量取线段和分割线段的工具。
