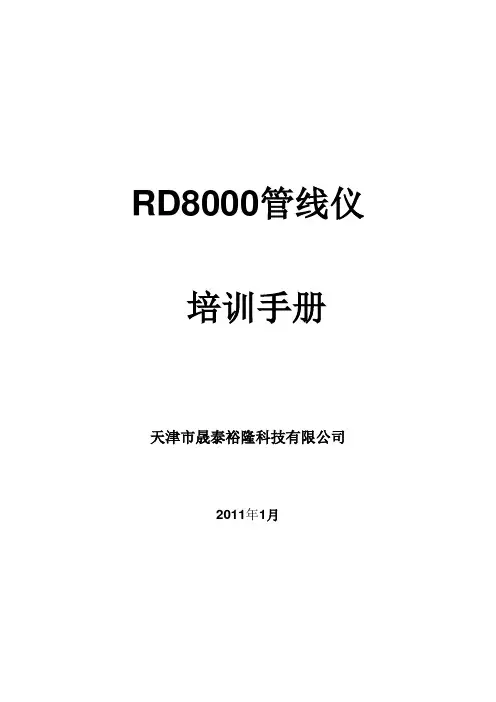

RD8000管线仪培训手册天津市晟泰裕隆科技有限公司2011年1月1. 设备安全与保养1．1 设备操作人员应具备的资格●操作人员在使用前必须经过应用管线仪的专业培训。
1．2 现场的安全要求●严格遵守公司或市政部门的安全规章；●除非具有必要的授权、资质及经过必要的专业培训，不可擅自将本设备与管线或其他导体相连接；●不能在有易燃、易爆物存在的环境中使用本设备；●本设备不能直接连接到对地电压大于50V/AC的管线上。
1．3 设备操作的安全要求●严格按照本用户手册的要求使用设备；●不可擅自打开接收机或发射机的外壳；●在发射机开机后，不可接触接地棒或夹钳的任何非绝缘部位。
1．4 电池和环境的安全要求●接收机不可混用不同类型的电池；●发射机可采用充电电池或者碱性电池，并分别使用不同的充电电池盒及碱性电池盒，不可混用不同类型的电池和电池盒；●更换碱性电池时，请使用指定尺寸和型号的碱性电池；不可将充电电池与碱性电池混用；●不可混用不同电量的电池，更换电池时必须一次性更换所有电池；●不可对碱性电池充电；●不可对电池进行拆卸；不可将电池放入火中；●有关废旧电池的处理，必须遵守当地相关规定，不可随意丢弃废旧电池。
请特别注意：电池含有危险性化学物质，容易受到水浸或加热的影响，在某些环境条件下易燃易爆，还可能造成电击。
1．5 设备的保养●将设备存放在干燥的地方，避免设备受到灼热；●不可将本设备的任何部件浸水；●如果较长时间不使用设备，请务必取出电池盒中的碱性电池，以免电池漏液。
1．6 利用管线仪探测的信息时应注意的问题●RD8000全频管线仪用于在地面探测地下管线的分布、位置和深度，不仅可以直接探测金属管线，还可与可选配件合用来探测非金属管线，功能全面，操作简便。
●如同所有的地下管线探测仪一样，本管线仪的基本工作原理是：发射机输出的特定频率的交变电场或交变磁场信号施加到地下管线（金属管道和电缆），在管线中产生特定频率的管线电流，管线电流在管线周围产生管线磁场；接收机在地面上接收管线交变磁场信号，测量出地下管线的位置、深度和电流值。

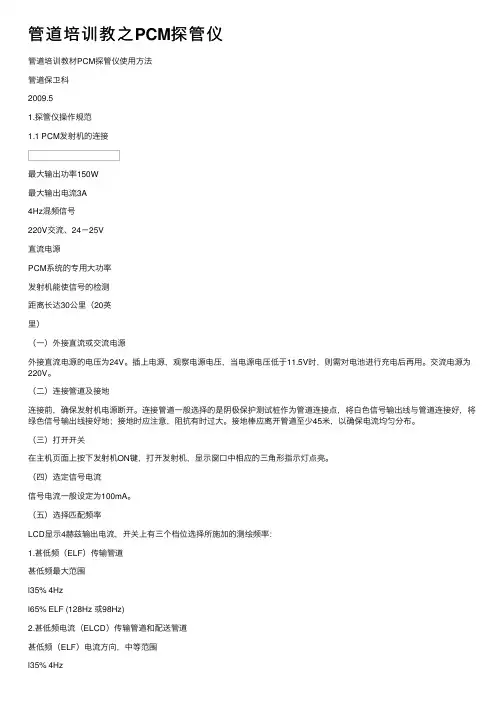

管道培训教之PCM探管仪管道培训教材PCM探管仪使⽤⽅法管道保卫科2009.51.探管仪操作规范1.1 PCM发射机的连接最⼤输出功率150W最⼤输出电流3A4Hz混频信号220V交流、24－25V直流电源PCM系统的专⽤⼤功率发射机能使信号的检测距离长达30公⾥（20英⾥）（⼀）外接直流或交流电源外接直流电源的电压为24V。
插上电源，观察电源电压，当电源电压低于11.5V时，则需对电池进⾏充电后再⽤。
交流电源为220V。
（⼆）连接管道及接地连接前，确保发射机电源断开。
连接管道⼀般选择的是阴极保护测试桩作为管道连接点，将⽩⾊信号输出线与管道连接好，将绿⾊信号输出线接好地；接地时应注意，阻抗有时过⼤。
接地棒应离开管道⾄少45⽶，以确保电流均匀分布。
（三）打开开关在主机页⾯上按下发射机ON键，打开发射机，显⽰窗⼝中相应的三⾓形指⽰灯点亮。
（四）选定信号电流信号电流⼀般设定为100mA。
（五）选择匹配频率LCD显⽰4赫兹输出电流，开关上有三个档位选择所施加的测绘频率：1.甚低频（ELF）传输管道甚低频最⼤范围l35% 4Hzl65% ELF (128Hz 或98Hz)2.甚低频电流（ELCD）传输管道和配送管道甚低频（ELF）电流⽅向，中等范围l35% 4Hzl30% 8Hz (电流⽅向)l35% ELF (128Hz 或98Hz)3.低频电流（LFCD）配送管道低频（LF）电流⽅向，频率可选：l35% 4Hzl30% 8Hz (电流⽅向)l35% LF (640Hz 或512Hz)4赫兹测绘电流始终存在，为了能在管线密集区准确定位管线或查找故障，操作⼈员可选择定位频率和电流⽅向指⽰。
1.2 PCM接收机的使⽤⽅法打开PCM接收机，会从⾯板上看见横向的箭头，箭头所⽰的⽅向则为管道所在的⽅向，当2个箭头同时出现在接收机的⾯板上时，则表⽰管道在该位置的正下⽅。
按下峰⾕切换键⾯板会显⽰该位置管道的埋深。
重复以上操作就可以统计出该地区管道所在的位置。

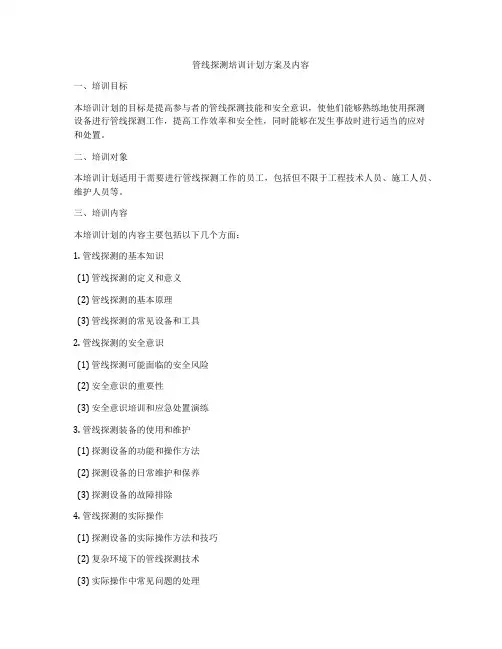

管线探测培训计划方案及内容一、培训目标本培训计划的目标是提高参与者的管线探测技能和安全意识，使他们能够熟练地使用探测设备进行管线探测工作，提高工作效率和安全性，同时能够在发生事故时进行适当的应对和处置。
二、培训对象本培训计划适用于需要进行管线探测工作的员工，包括但不限于工程技术人员、施工人员、维护人员等。
三、培训内容本培训计划的内容主要包括以下几个方面：1. 管线探测的基本知识(1) 管线探测的定义和意义(2) 管线探测的基本原理(3) 管线探测的常见设备和工具2. 管线探测的安全意识(1) 管线探测可能面临的安全风险(2) 安全意识的重要性(3) 安全意识培训和应急处置演练3. 管线探测装备的使用和维护(1) 探测设备的功能和操作方法(2) 探测设备的日常维护和保养(3) 探测设备的故障排除4. 管线探测的实际操作(1) 探测设备的实际操作方法和技巧(2) 复杂环境下的管线探测技术(3) 实际操作中常见问题的处理5. 管线探测的数据处理和报告编写(1) 探测数据的采集和处理方法(2) 报告编写的格式和要求(3) 报告内容的规范要求6. 案例分析和经验分享(1) 成功的管线探测案例分析(2) 失败的管线探测案例分析(3) 探测经验和技巧的分享四、培训方式本培训计划将采取多种培训方式，包括但不限于课堂讲授、实地操作、案例分析和经验分享等。
培训地点将根据实际情况确定，既可以在公司内部进行，也可以外包到专业的培训机构进行。
五、培训时间培训时间将根据实际情况确定，可以分为短期和长期两种形式。
短期培训一般为1-3天，长期培训则可持续1周以上。
参与培训的人员将根据公司安排进行轮岗参与培训。
六、培训评估为了检验培训成果，我们将采取多种评估方式，包括但不限于考试、实操评估、案例分析、学员反馈等。
通过评估结果，我们将及时调整培训方案，以达到最佳的培训效果。
七、培训资源为了保证培训的顺利进行，我们将提供相关的培训资源，包括但不限于培训教材、探测设备、实验室设施、专业讲师等。

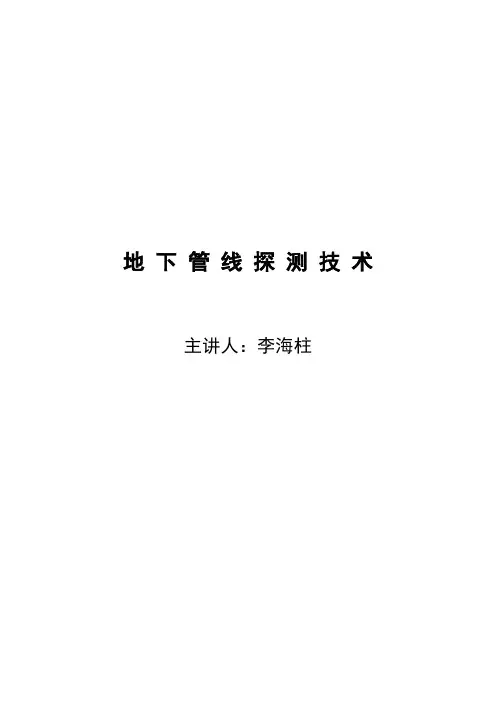

地下管线探测技术主讲人：李海柱目录第一章地下管线探测仪的功能作用第二章地下管线探测仪的原理第三章地下管线探测仪的组成第四章地下管线探测仪的探测方法第五章地下管线探测仪的探测技术第六章地下管线探测仪的安全与保养第一章地下管线探测仪的功能作用功能与作用：对地下所有金属管线进行路由走向、分支的准确信位和深度测量。
第二章地下管线探测仪的原理大体电磁感应原理信号管线上的交流电流在管线的周围产生一个交变的电磁场。
这个电磁场我们称之为信号。
与电流不同，信号的电磁场不受管线的绝缘层的土壤的影响。
大体电磁感应原理将磁铁插入线圈，磁铁移动时电压计指针偏转大体电磁感应原理说明：导体周围的磁通量转变会在导体上产生一个感应电压。
交变的磁通量是持续变化的，从而产生一个相应地交变电压。
该原理可以有两方面的应用：A)通过导体上方的交变信号发射机产生一个交变电磁场，使导体处于电磁场从而给导体施加信号。
B)通过放大接收机内部的线圈感应到的微小的电压，探测地下管线上的信号。
第三章地下管线探测仪的组成要紧由两部份组成：一、发射机二、接收机第四张地下管线探测仪的探测方式一、无源探测二、有源探测一、无源探测不利用发射机，只用接收机对目标管线进行探测。
比如带电电力电缆、通信电缆等自身具有必然频率的管线。
二、有源探测发射机和接收机同时利用，用发射机向目标管线发射必然频率的信号，再用接收机来接收此信号对目标管线进行定位的工作方式。
有源探测的工作方式有源信号探测（信号施加）有源信号是通过发射机给地下管线施加的交变信号，有三种施加信号的方式:1、直连法2、感应法3、夹钳法注：在利用进程中首选直连法次选夹钳法再选感应法第五章地下管线探测仪的探测技术一、信号检测2、峰值响应3、谷值响应4、测深一、信号检测目前的地下管线探测采纳以下两种类型的天线:水平天线：这种天线在离管线最近而且与管线垂直时响应最大。
垂直天线：垂直天线在管线正上方时磁通量快速下降到零。

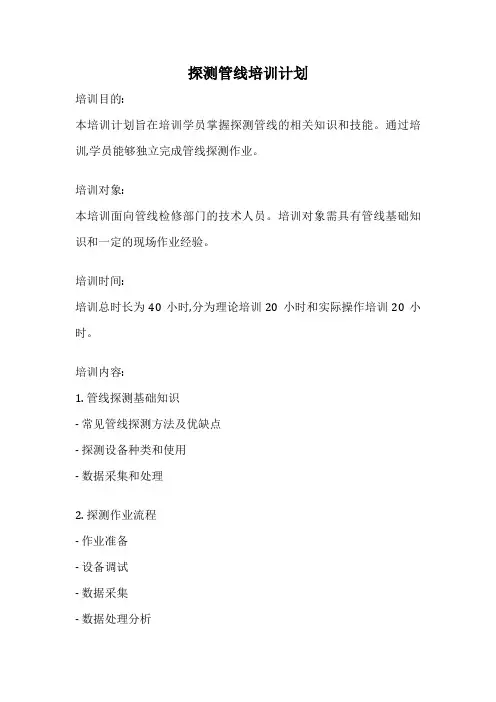

探测管线培训计划
培训目的:
本培训计划旨在培训学员掌握探测管线的相关知识和技能。
通过培训,学员能够独立完成管线探测作业。
培训对象:
本培训面向管线检修部门的技术人员。
培训对象需具有管线基础知识和一定的现场作业经验。
培训时间:
培训总时长为40小时,分为理论培训20小时和实际操作培训20小时。
培训内容:
1. 管线探测基础知识
- 常见管线探测方法及优缺点
- 探测设备种类和使用
- 数据采集和处理
2. 探测作业流程
- 作业准备
- 设备调试
- 数据采集
- 数据处理分析
3. 典型案例分析
- 不同管线和故障的探测分析
- 数据解读案例
4. 实际操作培训
- 设备使用操作
- 作业流程熟练
- 数据采集与处理
5. 操作技能考核
培训师资:
本培训师资均来自公司管线检修部门的高级技术人员,具有丰富的一线作业经验。
考核方式:
理论考试+操作技能考核。
管线仪培训内容—TraceMaster型管线定位仪一、管线仪的组成部分及工作原理TraceMaster智能管线定位由发射机和接收机两部分组成。
它主要是利用电磁感应原理，来探测管线的埋深和位置。
探测对象只能是具有一定导电性的金属管线和电缆，对于非金属管道（如排水管）若配有管道示踪器，也可以进行探测。
二、管线仪使用的电源及各部件的安装和连接发射机：八节1号电池（碱性），间歇使用40小时。
接收机：八节5号电池（碱性），间歇使用60小时。
连接线：（仅直连使用）带插头端插入发射机下方接口，红色端接管道，黑色端接地。
三、管线仪的使用方法1、开关机：发射机：按住开机键2秒钟，发射机开机，电源显示灯亮。
再在按住开机键2秒钟关机。
接收机：握住手柄开关，顺时针旋转音量控制开关开机，面板出现显示。
逆时针关机。
2、工作方法选择（1）直连法：连接线带插头端插入发射机下方的接口，红色夹子接管道，黑色夹子接地。
连接好后必须查看“输出功率”的指示灯是否为绿色，否则需重新接地或打磨管道。
选用直连法时，需将金属管线的绝缘层、漆、锈刮干净，接地电极尽量布设在垂直管道走向的方向上，最好远离管道距离大于3米的地方，不要跨过其他管线。
直连法严禁在易燃、易爆的管道上或带电的电缆上使用。
（2）感应法：通过发射机发射谐变电磁场，使地下金属管道产生感应电流，在其周围形成二次电磁场。
通过接收机在地面接收二次场，从而对地下管道进行搜查、定位。
感应法时发射机需按面板上指示的管线方向放置在管线正上方，接收机远离发射机10米的距离开始查找。
（3）夹钳感应法通过夹钳使地下金属管道产生感应电流，在其周围形成二次电磁场。
通过接收机在地面接收二次场，从而对地下管道进行搜查、定位。
夹钳感应法的特点是信号强，定位、定深精度高、易分辨相邻管道。
但金属管道必须有出露点，同时受夹钳大小的影响测量的管径受限制，一般用于电缆的探测。
3、频率选择：按接收机上的“FREQ”频率调节键，可依次在不同的频率之间转换。
