管线探测仪操作方法-钳夹法

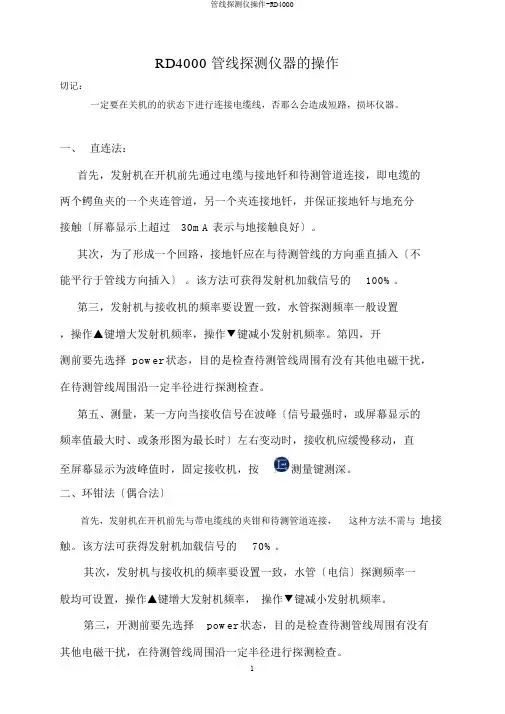

RD4000 管线探测仪器的操作切记：一定要在关机的的状态下进行连接电缆线，否那么会造成短路，损坏仪器。

一、直连法：首先，发射机在开机前先通过电缆与接地钎和待测管道连接，即电缆的两个鳄鱼夹的一个夹连管道，另一个夹连接地钎，并保证接地钎与地充分接触〔屏幕显示上超过30mA 表示与地接触良好〕。

其次，为了形成一个回路，接地钎应在与待测管线的方向垂直插入〔不能平行于管线方向插入〕。

该方法可获得发射机加载信号的100%。

第三，发射机与接收机的频率要设置一致，水管探测频率一般设置，操作▲键增大发射机频率，操作▼键减小发射机频率。

第四，开测前要先选择 power 状态，目的是检查待测管线周围有没有其他电磁干扰，在待测管线周围沿一定半径进行探测检查。

第五、测量，某一方向当接收信号在波峰〔信号最强时，或屏幕显示的频率值最大时、或条形图为最长时〕左右变动时，接收机应缓慢移动，直至屏幕显示为波峰值时，固定接收机，按测量键测深。

二、环钳法〔偶合法〕首先，发射机在开机前先与带电缆线的夹钳和待测管道连接，这种方法不需与地接触。

该方法可获得发射机加载信号的70%。

其次，发射机与接收机的频率要设置一致，水管〔电信〕探测频率一般均可设置，操作▲键增大发射机频率，操作▼键减小发射机频率。

第三，开测前要先选择power 状态，目的是检查待测管线周围有没有其他电磁干扰，在待测管线周围沿一定半径进行探测检查。

1第四，测量。

某一方向当接收信号在波峰左右变动时，接收机应缓慢移动，直至屏幕显示为波峰值时，固定接收机，按测量键测深。

该方法测深时，当信号的波峰值的显示不固定，上下跳动，无法直接测深，可采用直读法测深，即，在管道方向的左右两边，分别标定出波形值为波峰值的 70%时的定位点，左右两点间的距离即为该管道垂直深度。

三、注意：1、接收机收到信号时，有较大的蜂鸣声，此时，注意观察波形。

2、合理使用接收机增益功能，当接收机收到信号较弱时，通过增益健增加信号显示的波形，反之信号较强时，那么减小信号显示的波形，其目的使信号显示在 50%以上，便于观察。

管线探测仪怎么使用和原理介绍地下管线探测仪是用于地下金属管道、线缆的盲区探测，先进的信号滤波处理技术、双水平天线和垂直电磁技术，峰值模式和谷值模式反馈探测的实际情况，简单直观，该产品由发射和接收两部分组成，通过发射不同频率特征的电磁信号注入电缆，接收装置在地面检测和反馈，识别精度高，比较适用于电力、石化、铁路、市政工程等单位。

理论原理根据电磁理论，交变的电流在空间产生变化的磁场，其关系满足安培环路定律。

如果周围是均匀介质，加载交流电流的导体足够长、直时，在该导体周围产生一个同轴的交流电磁场，磁场强度的大小正比于电流，反比于到导体的距离。

如将一线圈置于这个磁场中，在线圈内将感应产生一个同频率的交流电压，感应电压的大小取决于该线圈在磁场中的位置，当磁力线方向与线圈轴向平行时，线圈感应的电压水平分量呈极大，如图1所示;当线圈轴向与磁力线方向垂直时，感应的电压水平分量最小，为极小值，探测仪正是利用这一特点实现埋于地下的管线的路由查找。

这两种极大值、极小值的探测方法即对应测量路由的峰值、谷值法。

发射机的基本使用方法发射机有四种工作模式：注入、感应、钳夹和故障查找。

根据测试地点的实 际情况和目的选择其中之一。

一般的管线路由查找和埋深测量时，可能的情况下优选注入法，但它必须要能将发射机的金属线夹（红色）直接连接到管线上去，例如夹到通信线缆的出线端子、金属管道连接的螺栓等。

钳夹法的效率居中，但也必须测试管线要有一段暴露在外，如检查井、人井或进出入房间的管道，钳夹能夹住管线的地方。

最后的方法是感应法，在管线可能经过的上方，打开发射天线，和接收机配合，反复几次调整，最终确定一个最佳的方位，使得发射的效率最大。

而故障查找模式主要用于查找并定位出管线绝缘恶化导致的故障点。

按下发射机电源键后，首先仪器对电池电量测量，由于发射机满功率工作时耗电较大，事先的检查给操作人员提供了预算可能工作的时间。

发射机默认的工作模式是注入法，通过切换键可作其它模式的切换，依顺序为注入、感应、钳夹和故障查找。

电磁法管线探测工作方式电磁法管线探测工作方式1 发射方式 (5)1-1 直连法 (5)1-2 夹钳法 (5)1-3 感应法 (5)1-4 发射机工作模式的选取原则 (6)2 定位、探测深度及管线的矫正 (6)2-1 定位 (6)2-2 探测深度 (6)2-3 管线的矫正 (6)3 管线追踪 (7)4 正确定位管线及管线走向 (7)4-1 正确定位管线 (7)4-2 管线走向 (8)5 野外施工注意 (8)6 室内输EXCEL表 (10)6-1 注意事项 (10)7 室内改图 (11)7-1 飞线与修改飞线 (11)7-1-1 飞线 (11)7-1-2 修改飞线 (13)7-1-3差错修改 (13)7-2 添加或链接遗漏的管线（有同路走向的管线时） (14)电磁法管线探测工作方式频率越高信号越容易感应到临近的管线上。

1 发射方式电磁法管线探测按其发射方式有直连法、夹钳法、感应法三种。

1-1 直连法1方式：两根导线，一根（红色的夹子）夹于金属管线上,另一根（黑色的）则接入地下，移动接收机进行探测。

2用法：适用于金属管线探测。

1-2 夹钳法1方式：将夹钳直接夹于探测目标体上，移动接收机进行探测。

2用法：适用于电缆、光缆等等1-3 感应法1方式：将发射机直接放在已知管线点正上方或者最有可能的管线点正上方，移动接收机进行探测。

2用法：适用于非接地/管线源，如地面上没有露头的金属管线，使用感应法时，接收机与发射机的距离一般大于10m。

1-4 发射机工作模式的选取原则工作时，理想选择的模式为：首先选择直连法，其次为夹钳法，最后为感应法。

2 定位、探测深度及管线的矫正2-1 定位定位的方式有常用的极大值（峰值）、极小值（谷值）。

1、极大值（峰值）：顾名思义就是利用探测到的最大信号来定位的。

用于精确定位，适用于发杂多条临近的管线探测。

2、极小值（谷值)：顾名思义就是利用探测到的最小信号来定位的。

用于追踪管线探测，适用于单一管线探测。

地下管线探测仪使用方法介绍地下管线探测仪是一种用于探测地下各种管线（如水管、电缆、燃气管等）位置的工具。

它通过电磁波信号的发射和接收，可以快速、准确地确定地下管线的位置和深度，从而避免在施工或挖掘过程中对管线造成损坏，确保工程的顺利进行。

操作步骤1. 准备工作在使用地下管线探测仪之前，需要进行一些准备工作，以确保工具的正常运行和准确探测结果。

1.确保地下管线探测仪的电池已经充电，并且工具处于正常工作状态。

2.在开始使用之前，将地下管线探测仪设置为合适的探测模式和频率，以适应具体的管线类型和深度要求。

2. 控制操作地下管线探测仪的探测过程一般分为以下几个步骤：1.打开地下管线探测仪的电源开关，并确认工具处于工作状态。

2.将地下管线探测仪的传感器部分靠近地面，保持与地面平行的姿势。

在探测过程中，传感器与地面的距离应保持一致，避免与其他杂散信号干扰。

3.按下探测按钮开始探测过程。

地下管线探测仪会发射一定频率和功率的电磁波信号，并同时接收地下管线反射回来的信号。

4.观察地下管线探测仪上的显示屏或指示灯，根据信号的强弱和频率变化来判断地下管线的位置和深度。

5.根据地下管线探测仪的指示，通过标记或其他方式记录管线的位置信息。

3. 注意事项在使用地下管线探测仪时，需要注意以下几个事项，以确保操作的安全性和准确性：1.地下管线探测仪只能用于探测地下埋设的管线，不能用于探测其他物体或未知区域。

2.在使用地下管线探测仪之前，需要了解并遵守现场的相关规定和安全操作指南。

3.在探测过程中，需要注意周围环境的干扰因素，如金属结构、强磁场等，并及时调整探测仪的参数以减少干扰。

4.地下管线探测仪只能提供管线位置和深度信息，不能判断管线的具体类型和状态，需要结合其他工具和技术来进行确认。

结论地下管线探测仪作为一种先进的工程工具，在地下管线探测和施工过程中起着重要的作用。

通过熟练掌握地下管线探测仪的使用方法，并遵守相关操作指南和注意事项，可以保证工程的顺利进行，减少不必要的损失和事故发生。

管线探测仪的探测方法摘要：地下管线是城市基础设施的重要组成部分，为了准确、快速、高效的进行管线探测，就应该根据地下管线的具体情况，选择不同的方法以保证探测结果的正确性。

关键词：接收机、发射机、电磁感应、频率、功率地下管线是指铺设于地下的给水、排水（雨水、污水）、燃气、电力、通讯、热力、工业等管线。

它们是城市基础设施的重要组成部分，是城市规划、建设、管理的重要基础信息。

现在地下管线探测中最便捷、高效、常用的方法是电磁法，它的依据是电磁感应定律。

通过接收机在地面上测定地下管线在发射机一次场作用下被激发而产生的二次场的变化来判断地下管线的空间位置。

通常情况下，单一直管线被激发产生的二次场，可看成是无限长直导线产生的电磁场。

接收机就是依据这种电磁场变化来进行管线定位、定深。

在没有其它管线场的干扰情况下，所测得的数据非常准确。

但当被探测管线周围有其他金属管线或还存有其他交变电磁场源时，接收机的观测读数是多个场综合影响的结果。

这样其定位、定深可能会带来误差或造成错误。

为了准确、快速、高效的进行管线探测，就应该根据地下管线的具体情况，选择不同的方法。

管线探测仪的探测方法有以下几种：一、感应探测法1、发射机摆放的不同状态下激发管线的情况1) 发射机平放发射机平放时，发射机内的发射线圈面与地面垂直，对地下金属管线进行水平发射，它能使发射机正下方的管线，被激发产生最强的二次磁场。

2) 发射机侧放发射机侧放时，发射机内的发射线圈面与地面平行，对地下金属管线进行垂直发射，此时位于发射机正下方的管线不被激发，该管线不产生二次场，当其旁边有平行管线时，被激发产生二次场将会有较大的读数。

3) 发射机倾斜45度放置当平行管线间距较小，不宜采用平放，而采用侧放，探测效果也不十分理想时，可采用倾斜放置，目的是达到既能抑制干扰管线的二次场，又能增强要探测管线的二次场。

2、信号夹钳法信号夹钳法操作简便，工作原理明了。

工作时，将发射机信号施加于夹钳上，再将夹钳套在被测金属管线或电缆上。

地下管线探测仪使用说明操作作业指导书一、前言地下管线探测仪是一种用于检测地下管线的工具，广泛应用于城市建设、道路施工、电力维护等领域。

本指导书将详细介绍地下管线探测仪的使用方法及操作注意事项，帮助用户正确使用和操作该设备。

二、设备介绍1. 外观特征：地下管线探测仪外观小巧便携，手持式设计，方便携带和操作。

设备主体采用工程塑料材质，具有防护性能和耐用性。

2. 功能特点：地下管线探测仪可通过地下电磁辐射信号检测地下金属管线的位置和深度，并通过声音或指示灯的形式进行提示。

该设备具有定位准确、操作简单、性能稳定的特点。

三、使用方法1. 准备工作a. 根据需要选择合适的检测模式：水平扫描、垂直扫描或斜向扫描。

b. 将电池或充电电源正确安装至设备，并确保电量充足。

c. 检查设备各部件的连接是否牢固，是否有损坏。

2. 探测操作a. 打开地下管线探测仪的电源，确认设备启动正常。

b. 将设备置于地面，并按压探测按钮开始进行探测。

c. 设备探测到地下金属管线时，会通过声音或指示灯的形式进行提示，用户应及时停止探测，并记录当前位置和深度。

3. 实时定位a. 在探测过程中，可通过实时定位功能调整探测的位置和深度。

b. 通过控制仪器的旋钮，可以实时改变探测范围。

c. 根据实时定位结果，可确定金属管线的准确位置。

4. 安全注意事项a. 严禁在未经探测的情况下进行地面工作，以免损坏地下管线。

b. 在使用设备时，应注意周围环境的安全，并避免碰撞、摔落等意外情况。

c. 不要将设备暴露在高温、潮湿或腐蚀性环境中，以免损坏设备的功能和性能。

四、维护保养1. 设备保养a. 定期清洁设备外壳，确保没有灰尘、泥沙等杂物进入设备内部。

b. 不可随意拆卸设备，以免影响设备的正常工作。

2. 电池维护a. 如使用电池作为电源，请及时更换电池，避免电量不足导致设备不能正常工作。

b. 不要将电池暴露在高温或火源附近，以免发生火灾或爆炸。

3. 设备存放a. 长期不用时，应将设备存放在干燥、通风的地方，避免受潮和损坏。

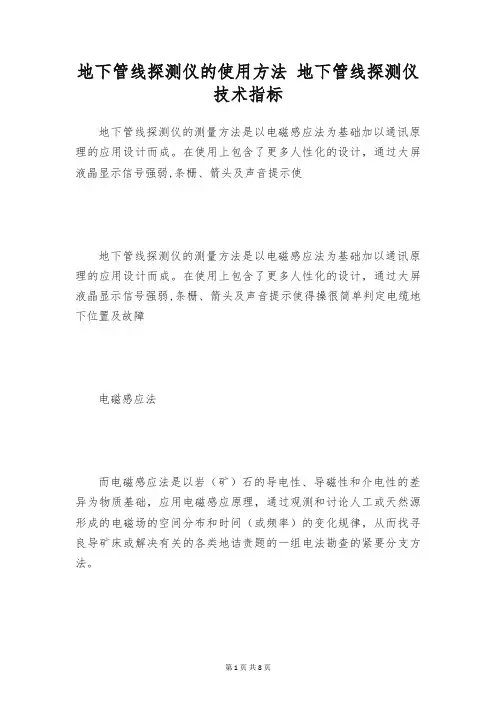

地下管线探测仪的使用方法地下管线探测仪技术指标地下管线探测仪的测量方法是以电磁感应法为基础加以通讯原理的应用设计而成。

在使用上包含了更多人性化的设计，通过大屏液晶显示信号强弱,条栅、箭头及声音提示使地下管线探测仪的测量方法是以电磁感应法为基础加以通讯原理的应用设计而成。

在使用上包含了更多人性化的设计，通过大屏液晶显示信号强弱,条栅、箭头及声音提示使得操很简单判定电缆地下位置及故障电磁感应法而电磁感应法是以岩（矿）石的导电性、导磁性和介电性的差异为物质基础，应用电磁感应原理，通过观测和讨论人工或天然源形成的电磁场的空间分布和时间（或频率）的变化规律，从而找寻良导矿床或解决有关的各类地诘责题的一组电法勘查的紧要分支方法。

通讯原理而通信原理即为通信系统作为一个实际系统，是为了充分社会与个人的需求而产生的，目的就是传送消息（数据、语音和图像等）。

通信技术的进展，特别是近30年来形成了通信原理的紧要理论体系，即信息论基础、编码理论、调制与解调理论、同步和信道复用等，使仪器简单易懂的图形界面。

仪器的新型设计，对仪器行业带来了新的冲击，它更改了传统的电缆故障定位概念，不需高压试验装置，不需使用交流电源，不需分析波形，接线简单明白，使用方法一学即会．过去我们查找电缆路径，必需将电缆停电测试，而有些运行电缆不可能停电，使用地下管线探测仪可以轻松解决带电电缆路径查找的问题,还可直接查找50Hz带电电缆的路径。

地下管线探测仪运用便利，并能够快速找到故障源，对于各种管线的判别供应了特别好的信息！—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

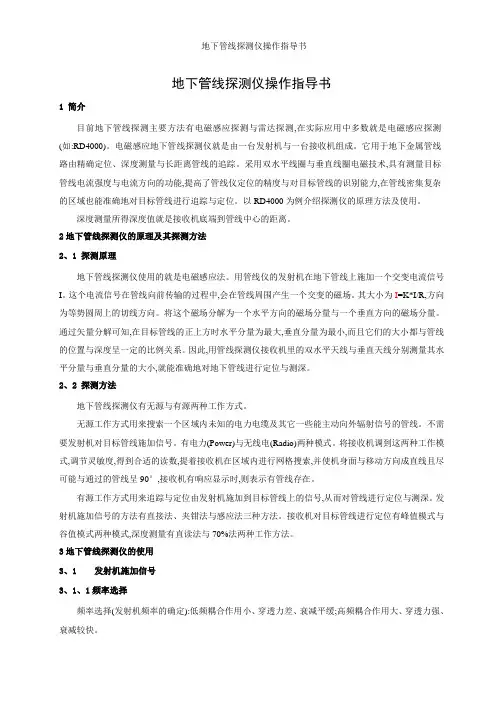

地下管线探测仪操作指导书1 简介目前地下管线探测主要方法有电磁感应探测与雷达探测,在实际应用中多数就是电磁感应探测(如:RD4000)。

电磁感应地下管线探测仪就是由一台发射机与一台接收机组成。

它用于地下金属管线路由精确定位、深度测量与长距离管线的追踪。

采用双水平线圈与垂直线圈电磁技术,具有测量目标管线电流强度与电流方向的功能,提高了管线仪定位的精度与对目标管线的识别能力,在管线密集复杂的区域也能准确地对目标管线进行追踪与定位。

以RD4000为例介绍探测仪的原理方法及使用。

深度测量所得深度值就是接收机底端到管线中心的距离。

2地下管线探测仪的原理及其探测方法2、1 探测原理地下管线探测仪使用的就是电磁感应法。

用管线仪的发射机在地下管线上施加一个交变电流信号I。

这个电流信号在管线向前传输的过程中,会在管线周围产生一个交变的磁场。

其大小为I=K*I/R,方向为等势圆周上的切线方向。

将这个磁场分解为一个水平方向的磁场分量与一个垂直方向的磁场分量。

通过矢量分解可知,在目标管线的正上方时水平分量为最大,垂直分量为最小,而且它们的大小都与管线的位置与深度呈一定的比例关系。

因此,用管线探测仪接收机里的双水平天线与垂直天线分别测量其水平分量与垂直分量的大小,就能准确地对地下管线进行定位与测深。

2、2 探测方法地下管线探测仪有无源与有源两种工作方式。

无源工作方式用来搜索一个区域内未知的电力电缆及其它一些能主动向外辐射信号的管线。

不需要发射机对目标管线施加信号。

有电力(Power)与无线电(Radio)两种模式。

将接收机调到这两种工作模式,调节灵敏度,得到合适的读数,提着接收机在区域内进行网格搜索,并使机身面与移动方向成直线且尽可能与通过的管线呈90°,接收机有响应显示时,则表示有管线存在。

有源工作方式用来追踪与定位由发射机施加到目标管线上的信号,从而对管线进行定位与测深。

发射机施加信号的方法有直接法、夹钳法与感应法三种方法。

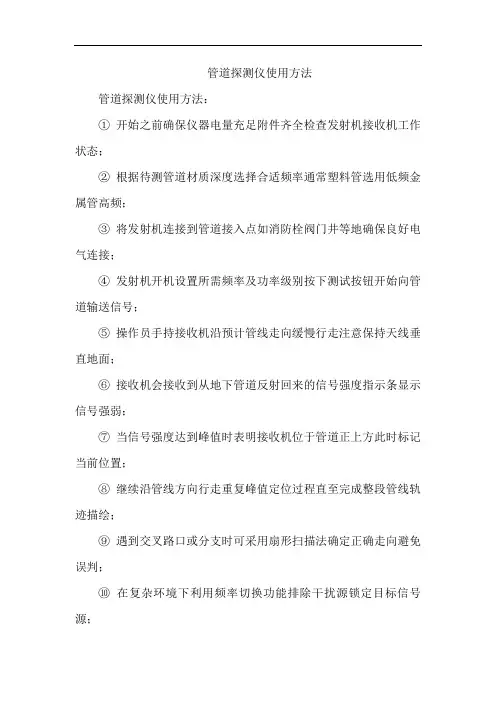

管道探测仪使用方法
管道探测仪使用方法：
①开始之前确保仪器电量充足附件齐全检查发射机接收机工作状态；
②根据待测管道材质深度选择合适频率通常塑料管选用低频金属管高频；
③将发射机连接到管道接入点如消防栓阀门井等地确保良好电气连接；
④发射机开机设置所需频率及功率级别按下测试按钮开始向管道输送信号；
⑤操作员手持接收机沿预计管线走向缓慢行走注意保持天线垂直地面；
⑥接收机会接收到从地下管道反射回来的信号强度指示条显示信号强弱；
⑦当信号强度达到峰值时表明接收机位于管道正上方此时标记当前位置；
⑧继续沿管线方向行走重复峰值定位过程直至完成整段管线轨迹描绘；
⑨遇到交叉路口或分支时可采用扇形扫描法确定正确走向避免误判；
⑩在复杂环境下利用频率切换功能排除干扰源锁定目标信号源；
⑪探测完毕后关闭发射机接收机断开与管道连接整理设备恢复现场；
⑫数据记录非常重要需详细记下探测路线信号强度变化情况为日后参考。
