管线探测实际操作

地下管线探测技术的操作步骤与应用注意事项地下管线的探测是在城市规划、施工工程和公共设施维护中非常关键的一项工作。

准确地了解地下管线的位置和走向是避免工程事故和人员伤亡的重要前提。

随着科技的进步，地下管线探测技术也在不断改进和发展。

本文将对地下管线探测技术的操作步骤以及应用注意事项进行探讨。

一、地下管线探测技术的操作步骤1. 资料收集和准备工作在进行地下管线探测之前，首先需要收集相关的地理和工程资料，包括城市规划图、工程图纸以及现场勘测数据等。

这些资料可以提供有关地下管线的初步信息，为后续的探测工作奠定基础。

2. 地下雷达探测地下雷达是目前最常用的地下管线探测技术之一。

通过发射电磁波，地下雷达可以探测到地下管线的位置和走向。

在进行地下雷达探测时，需要按照一定的网格布点进行扫描。

通过对地下雷达扫描数据的分析，可以初步确定地下管线的位置。

3. 地下电磁感应法探测地下电磁感应法是另一种常用的地下管线探测技术。

该技术利用电磁感应原理，可以检测到地下金属管线的存在和位置。

在进行地下电磁感应法探测时，需要使用专门的探测器，并按照一定的步骤进行探测。

通过分析探测数据，可以进一步确定地下管线的准确位置。

4. 数据处理和分析在完成地下管线探测之后，需要对采集到的数据进行处理和分析。

通过使用专门的软件工具，可以生成管线分布图和管线数据表。

同时，还可以利用数据分析技术，对地下管线的类型、规格和材质进行推测和判断。

二、地下管线探测技术的应用注意事项1. 安全措施地下管线探测是一项需要在陆地上操作的工作，因此在进行探测之前，必须确保周围环境安全无隐患。

对于高压和其他危险管线的探测，应该事先联系相关部门和专业技术人员，确保操作过程中的安全性。

2. 设备选择在进行地下管线探测时，需要选择合适的探测仪器和设备。

不同的管线探测技术需要不同的设备，因此在选择设备时，应根据具体的探测需求进行选择。

同时，设备的质量和准确性也是选择的关键因素。

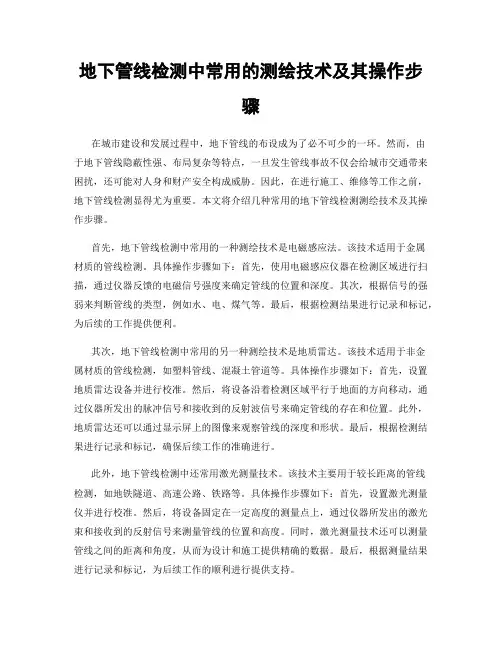

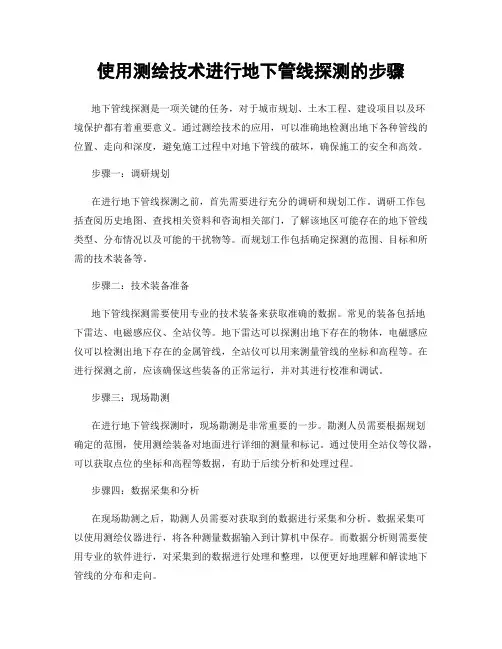

使用测绘技术进行地下管线探测的步骤地下管线探测是一项关键的任务，对于城市规划、土木工程、建设项目以及环境保护都有着重要意义。

通过测绘技术的应用，可以准确地检测出地下各种管线的位置、走向和深度，避免施工过程中对地下管线的破坏，确保施工的安全和高效。

步骤一：调研规划在进行地下管线探测之前，首先需要进行充分的调研和规划工作。

调研工作包括查阅历史地图、查找相关资料和咨询相关部门，了解该地区可能存在的地下管线类型、分布情况以及可能的干扰物等。

而规划工作包括确定探测的范围、目标和所需的技术装备等。

步骤二：技术装备准备地下管线探测需要使用专业的技术装备来获取准确的数据。

常见的装备包括地下雷达、电磁感应仪、全站仪等。

地下雷达可以探测出地下存在的物体，电磁感应仪可以检测出地下存在的金属管线，全站仪可以用来测量管线的坐标和高程等。

在进行探测之前，应该确保这些装备的正常运行，并对其进行校准和调试。

步骤三：现场勘测在进行地下管线探测时，现场勘测是非常重要的一步。

勘测人员需要根据规划确定的范围，使用测绘装备对地面进行详细的测量和标记。

通过使用全站仪等仪器，可以获取点位的坐标和高程等数据，有助于后续分析和处理过程。

步骤四：数据采集和分析在现场勘测之后，勘测人员需要对获取到的数据进行采集和分析。

数据采集可以使用测绘仪器进行，将各种测量数据输入到计算机中保存。

而数据分析则需要使用专业的软件进行，对采集到的数据进行处理和整理，以便更好地理解和解读地下管线的分布和走向。

步骤五：数据解读与报告撰写根据数据分析的结果，勘测人员可以对地下管线的位置、走向和深度进行解读。

这需要结合前期调研工作和现场勘测数据，综合分析得出结论。

解读的结果可以通过撰写报告的方式呈现，并向相关部门提供参考。

步骤六：施工前准备地下管线探测的最终目的是为了确保工程的顺利进行，因此在施工前需要进行一系列的准备工作。

根据探测的结果，工程人员可以了解到地下管线的具体位置和深度，并制定相应的施工策略。

地下管线探测仪使用方法介绍地下管线探测仪是一种用于探测地下各种管线（如水管、电缆、燃气管等）位置的工具。

它通过电磁波信号的发射和接收，可以快速、准确地确定地下管线的位置和深度，从而避免在施工或挖掘过程中对管线造成损坏，确保工程的顺利进行。

操作步骤1. 准备工作在使用地下管线探测仪之前，需要进行一些准备工作，以确保工具的正常运行和准确探测结果。

1.确保地下管线探测仪的电池已经充电，并且工具处于正常工作状态。

2.在开始使用之前，将地下管线探测仪设置为合适的探测模式和频率，以适应具体的管线类型和深度要求。

2. 控制操作地下管线探测仪的探测过程一般分为以下几个步骤：1.打开地下管线探测仪的电源开关，并确认工具处于工作状态。

2.将地下管线探测仪的传感器部分靠近地面，保持与地面平行的姿势。

在探测过程中，传感器与地面的距离应保持一致，避免与其他杂散信号干扰。

3.按下探测按钮开始探测过程。

地下管线探测仪会发射一定频率和功率的电磁波信号，并同时接收地下管线反射回来的信号。

4.观察地下管线探测仪上的显示屏或指示灯，根据信号的强弱和频率变化来判断地下管线的位置和深度。

5.根据地下管线探测仪的指示，通过标记或其他方式记录管线的位置信息。

3. 注意事项在使用地下管线探测仪时，需要注意以下几个事项，以确保操作的安全性和准确性：1.地下管线探测仪只能用于探测地下埋设的管线，不能用于探测其他物体或未知区域。

2.在使用地下管线探测仪之前，需要了解并遵守现场的相关规定和安全操作指南。

3.在探测过程中，需要注意周围环境的干扰因素，如金属结构、强磁场等，并及时调整探测仪的参数以减少干扰。

4.地下管线探测仪只能提供管线位置和深度信息，不能判断管线的具体类型和状态，需要结合其他工具和技术来进行确认。

结论地下管线探测仪作为一种先进的工程工具，在地下管线探测和施工过程中起着重要的作用。

通过熟练掌握地下管线探测仪的使用方法，并遵守相关操作指南和注意事项，可以保证工程的顺利进行，减少不必要的损失和事故发生。

管线探测实施方案一、前言管线探测是指利用各种技术手段对地下管道进行定位、检测和分析的过程，是保障城市基础设施安全运行的重要环节。

本文将就管线探测的实施方案进行详细介绍，旨在为相关工作人员提供有效的指导和参考。

二、实施前的准备工作在进行管线探测之前，首先需要进行充分的准备工作。

这包括但不限于以下几个方面：1. 调查研究：对待探测区域的地质情况、历史管线资料、周边环境等进行调查研究，为后续探测工作提供必要的信息支持。

2. 设备准备：根据实际情况选择合适的管线探测设备，确保设备完好并进行必要的校准和测试。

3. 人员培训：对参与管线探测工作的人员进行培训，包括设备操作、安全知识、应急处理等内容，提高工作效率和安全性。

三、实施方案1. 确定探测范围：根据实际需求确定管线探测的范围和深度，明确探测的目标和要求。

2. 地面标记：在待探测区域进行地面标记，标明探测范围的边界和重要地点，为后续工作提供参考和便利。

3. 选择探测方法：根据管线类型、地质条件等因素选择合适的探测方法，如地磁探测、电磁探测、地雷探测等。

4. 实施探测：按照预定方案进行管线探测工作，确保操作规范、数据准确。

5. 数据分析：对探测获取的数据进行分析和处理，提炼出有用信息，并进行必要的记录和备份。

6. 报告编制：根据探测结果编制详细的报告，包括探测范围、探测方法、数据分析结果等内容。

四、实施后的工作管线探测工作完成后，并不意味着工作的结束，还需要进行一些后续工作：1. 数据存档：对探测获取的数据进行存档管理，确保数据的完整性和安全性。

2. 结果应用：根据探测结果，及时采取相应的措施，修复、更换或加固管线设施，确保城市基础设施的安全运行。

3. 经验总结：对本次管线探测工作进行经验总结，发现问题、改进方法，为今后的工作提供借鉴和参考。

五、总结管线探测是一项复杂的工作，需要充分的准备和科学的实施方案。

只有做好前期的准备工作，选择合适的探测方法，并严格按照方案进行实施，才能获得准确可靠的探测结果。

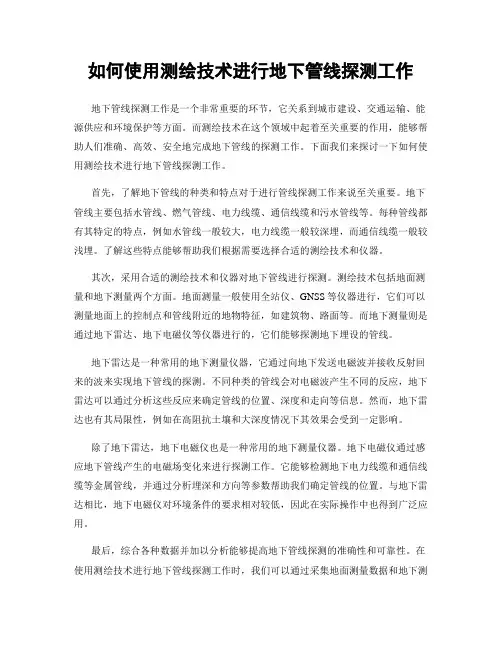

如何使用测绘技术进行地下管线探测工作地下管线探测工作是一个非常重要的环节，它关系到城市建设、交通运输、能源供应和环境保护等方面。

而测绘技术在这个领域中起着至关重要的作用，能够帮助人们准确、高效、安全地完成地下管线的探测工作。

下面我们来探讨一下如何使用测绘技术进行地下管线探测工作。

首先，了解地下管线的种类和特点对于进行管线探测工作来说至关重要。

地下管线主要包括水管线、燃气管线、电力线缆、通信线缆和污水管线等。

每种管线都有其特定的特点，例如水管线一般较大，电力线缆一般较深埋，而通信线缆一般较浅埋。

了解这些特点能够帮助我们根据需要选择合适的测绘技术和仪器。

其次，采用合适的测绘技术和仪器对地下管线进行探测。

测绘技术包括地面测量和地下测量两个方面。

地面测量一般使用全站仪、GNSS等仪器进行，它们可以测量地面上的控制点和管线附近的地物特征，如建筑物、路面等。

而地下测量则是通过地下雷达、地下电磁仪等仪器进行的，它们能够探测地下埋设的管线。

地下雷达是一种常用的地下测量仪器，它通过向地下发送电磁波并接收反射回来的波来实现地下管线的探测。

不同种类的管线会对电磁波产生不同的反应，地下雷达可以通过分析这些反应来确定管线的位置、深度和走向等信息。

然而，地下雷达也有其局限性，例如在高阻抗土壤和大深度情况下其效果会受到一定影响。

除了地下雷达，地下电磁仪也是一种常用的地下测量仪器。

地下电磁仪通过感应地下管线产生的电磁场变化来进行探测工作。

它能够检测地下电力线缆和通信线缆等金属管线，并通过分析埋深和方向等参数帮助我们确定管线的位置。

与地下雷达相比，地下电磁仪对环境条件的要求相对较低，因此在实际操作中也得到广泛应用。

最后，综合各种数据并加以分析能够提高地下管线探测的准确性和可靠性。

在使用测绘技术进行地下管线探测工作时，我们可以通过采集地面测量数据和地下测量数据，并进行数据处理和分析，以得到更准确的管线位置信息。

例如，我们可以采用地面测量数据和地下雷达数据相结合的方法，通过匹配特征点，提取管线在地下的几何信息。

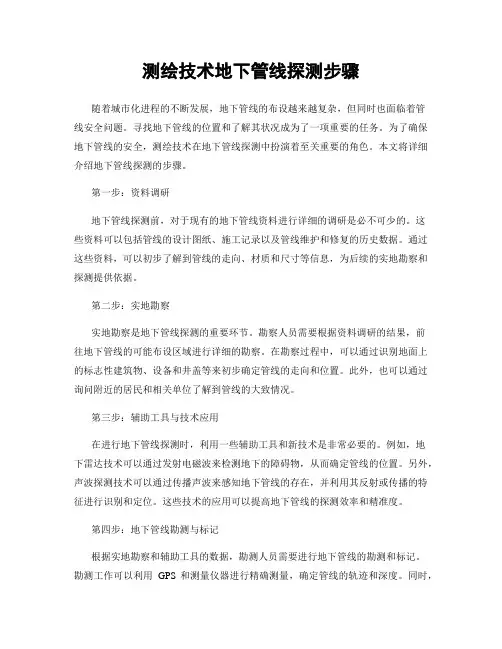

测绘技术地下管线探测步骤随着城市化进程的不断发展，地下管线的布设越来越复杂，但同时也面临着管线安全问题。

寻找地下管线的位置和了解其状况成为了一项重要的任务。

为了确保地下管线的安全，测绘技术在地下管线探测中扮演着至关重要的角色。

本文将详细介绍地下管线探测的步骤。

第一步：资料调研地下管线探测前，对于现有的地下管线资料进行详细的调研是必不可少的。

这些资料可以包括管线的设计图纸、施工记录以及管线维护和修复的历史数据。

通过这些资料，可以初步了解到管线的走向、材质和尺寸等信息，为后续的实地勘察和探测提供依据。

第二步：实地勘察实地勘察是地下管线探测的重要环节。

勘察人员需要根据资料调研的结果，前往地下管线的可能布设区域进行详细的勘察。

在勘察过程中，可以通过识别地面上的标志性建筑物、设备和井盖等来初步确定管线的走向和位置。

此外，也可以通过询问附近的居民和相关单位了解到管线的大致情况。

第三步：辅助工具与技术应用在进行地下管线探测时，利用一些辅助工具和新技术是非常必要的。

例如，地下雷达技术可以通过发射电磁波来检测地下的障碍物，从而确定管线的位置。

另外，声波探测技术可以通过传播声波来感知地下管线的存在，并利用其反射或传播的特征进行识别和定位。

这些技术的应用可以提高地下管线的探测效率和精准度。

第四步：地下管线勘测与标记根据实地勘察和辅助工具的数据，勘测人员需要进行地下管线的勘测和标记。

勘测工作可以利用GPS和测量仪器进行精确测量，确定管线的轨迹和深度。

同时，也需要将管线的位置、尺寸和材质等信息进行标记，以便进行后续的维修和施工工作。

第五步：管线数据处理和管理地下管线探测完成后，需要对收集到的数据进行处理和管理。

数据处理包括对勘测数据的整理、计算和分析，以生成管线的图形和属性信息。

同时，还需要将数据进行归档和备份，建立起地下管线的信息库，以供今后的维护、改造和扩展使用。

第六步：管线保护与维护地下管线探测的最终目的是保护和维护地下管线的安全。

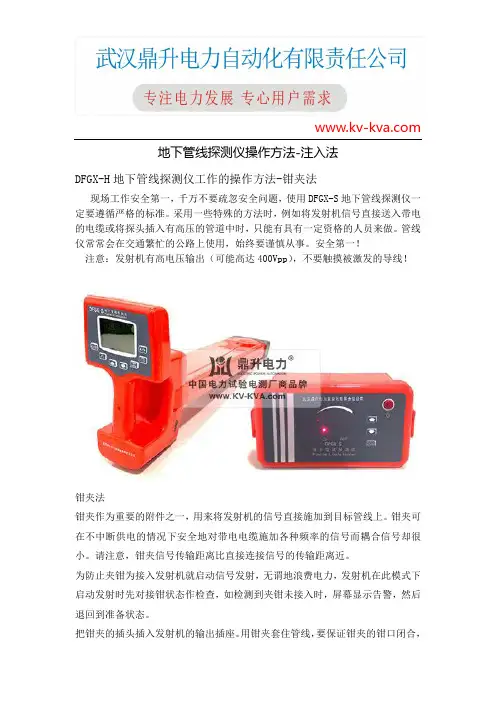

地下管线探测仪操作方法-注入法DFGX-H地下管线探测仪工作的操作方法-钳夹法现场工作安全第一，千万不要疏忽安全问题，使用DFGX-S地下管线探测仪一定要遵循严格的标准。

采用一些特殊的方法时，例如将发射机信号直接送入带电的电缆或将探头插入有高压的管道中时，只能有具有一定资格的人员来做。

管线仪常常会在交通繁忙的公路上使用，始终要谨慎从事。

安全第一！注意：发射机有高电压输出（可能高达400Vpp），不要触摸被激发的导线！钳夹法钳夹作为重要的附件之一，用来将发射机的信号直接施加到目标管线上。

钳夹可在不中断供电的情况下安全地对带电电缆施加各种频率的信号而耦合信号却很小。

请注意，钳夹信号传输距离比直接连接信号的传输距离近。

为防止夹钳为接入发射机就启动信号发射，无谓地浪费电力，发射机在此模式下启动发射时先对接钳状态作检查，如检测到夹钳未接入时，屏幕显示告警，然后退回到准备状态。

把钳夹的插头插入发射机的输出插座。

用钳夹套住管线，要保证钳夹的钳口闭合， 然后接通发射机，将钳夹两侧的管线接好以保证信号能传输到管线上。

钳夹套在带有明显净电流的电力电缆上时，会有蜂鸣声或振动，这是正常的，不会危及仪器。

当钳夹套在电力电缆上时，不要触碰钳夹电缆上的外露插头。

尽管绝缘电缆没有真正的接地点，但只要钳夹两侧有适当长的一段加强芯被埋在地下或远方人为接地，也能追踪这条绝缘电缆。

5.1.5用接收机对目标管线进行定位接收机对管线的路由探测可采用峰值模式。

开机默认的是峰值模式。

峰值法的精度和抗干扰能力远远高于谷值法，在定点定位工作中最常使用的是峰值法。

在路由查找开始之前，当发射机尚未发射信号时，应该先开启接收机对周围环境下的各频率点的背景噪声作一测量，它可和发射信号后的情况作一对比，既可决定发射信号的强度调节，又有助于迅速查找到路由。

5.1.5.1峰值模式峰值模式接收机在目标管线的正上方将得到最大（峰值）响应。

将接收机机身面对准发射机，沿弧线绕发射机行走，观察接收到的信号强度，或者借助喇叭发出的声响来判断，当某段出现了较大的信号值，然后又跌落时，可以考虑到已接近管线路由。

管线探测实施方案一、引言管线探测是指利用各种技术手段对地下管线进行探测和定位的一种工作，其主要目的是为了避免在施工、挖掘或其他工程活动中对地下管线造成损坏，从而保障地下管线的安全运行。

本文档旨在就管线探测的实施方案进行详细介绍，以期为相关工程人员提供参考和指导。

二、管线探测前的准备工作在进行管线探测之前，需要做好充分的准备工作。

首先，需要对探测区域进行充分的调研和勘察，了解地下管线的类型、走向、深度等信息。

其次，需要对探测设备进行检查和维护，确保设备的正常运行。

最后，需要制定详细的探测方案和安全预案，以应对可能出现的意外情况。

三、管线探测实施步骤1. 确定探测区域：根据前期的调研和勘察结果，确定管线探测的具体区域，并进行标记和界定。

2. 使用探测设备：根据实际情况选择合适的探测设备，进行地下管线的探测和定位。

在使用设备时，需要严格按照设备操作规程进行操作，确保探测的准确性和安全性。

3. 数据采集和分析：对探测设备采集到的数据进行分析和处理，确定地下管线的准确位置、深度和类型等信息。

4. 结果确认和标记：根据数据分析的结果，确认地下管线的具体位置和走向，并进行标记，以便后续工程活动的进行。

四、管线探测实施注意事项1. 安全第一：在进行管线探测时，要严格遵守相关安全规定，确保人员和设备的安全。

2. 设备操作规范：对于探测设备的操作，要严格按照设备操作规程进行，避免因操作不当而造成设备损坏或数据错误。

3. 数据准确性：对于采集到的数据，要进行准确性验证，确保管线探测的结果准确无误。

4. 现场协调：在进行管线探测时，需要与现场其他工作人员进行有效的沟通和协调，确保工作的顺利进行。

五、总结管线探测是保障地下管线安全的重要工作，其实施方案的合理性和严谨性直接关系到工程的顺利进行和地下管线的安全运行。

因此，在进行管线探测时，需要充分准备，严格操作，确保数据准确，以期为后续工程活动提供可靠的保障。

六、参考文献1. 《管线探测技术手册》2. 《地下管线探测与定位实用指南》3. 《管线探测安全操作规程》以上就是管线探测实施方案的详细介绍，希望能为相关工程人员提供一定的参考和指导。

地下管线探测仪操作指导书1 简介目前地下管线探测主要方法有电磁感应探测与雷达探测,在实际应用中多数就是电磁感应探测(如:RD4000)。

电磁感应地下管线探测仪就是由一台发射机与一台接收机组成。

它用于地下金属管线路由精确定位、深度测量与长距离管线的追踪。

采用双水平线圈与垂直线圈电磁技术,具有测量目标管线电流强度与电流方向的功能,提高了管线仪定位的精度与对目标管线的识别能力,在管线密集复杂的区域也能准确地对目标管线进行追踪与定位。

以RD4000为例介绍探测仪的原理方法及使用。

深度测量所得深度值就是接收机底端到管线中心的距离。

2地下管线探测仪的原理及其探测方法2、1 探测原理地下管线探测仪使用的就是电磁感应法。

用管线仪的发射机在地下管线上施加一个交变电流信号I。

这个电流信号在管线向前传输的过程中,会在管线周围产生一个交变的磁场。

其大小为I=K*I/R,方向为等势圆周上的切线方向。

将这个磁场分解为一个水平方向的磁场分量与一个垂直方向的磁场分量。

通过矢量分解可知,在目标管线的正上方时水平分量为最大,垂直分量为最小,而且它们的大小都与管线的位置与深度呈一定的比例关系。

因此,用管线探测仪接收机里的双水平天线与垂直天线分别测量其水平分量与垂直分量的大小,就能准确地对地下管线进行定位与测深。

2、2 探测方法地下管线探测仪有无源与有源两种工作方式。

无源工作方式用来搜索一个区域内未知的电力电缆及其它一些能主动向外辐射信号的管线。

不需要发射机对目标管线施加信号。

有电力(Power)与无线电(Radio)两种模式。

将接收机调到这两种工作模式,调节灵敏度,得到合适的读数,提着接收机在区域内进行网格搜索,并使机身面与移动方向成直线且尽可能与通过的管线呈90°,接收机有响应显示时,则表示有管线存在。

有源工作方式用来追踪与定位由发射机施加到目标管线上的信号,从而对管线进行定位与测深。

发射机施加信号的方法有直接法、夹钳法与感应法三种方法。

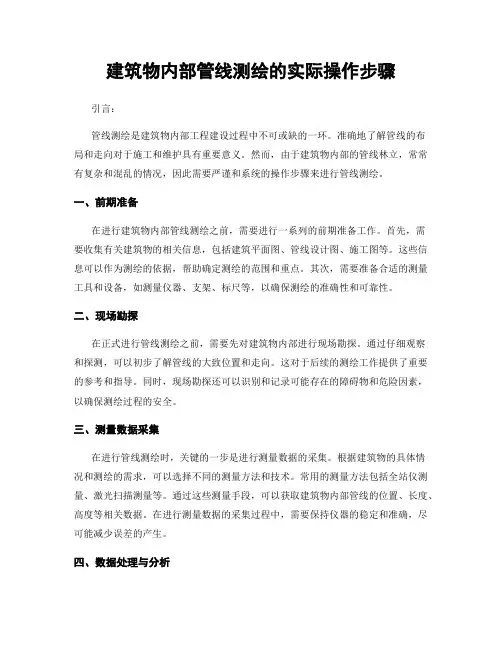

建筑物内部管线测绘的实际操作步骤引言：管线测绘是建筑物内部工程建设过程中不可或缺的一环。

准确地了解管线的布局和走向对于施工和维护具有重要意义。

然而，由于建筑物内部的管线林立，常常有复杂和混乱的情况，因此需要严谨和系统的操作步骤来进行管线测绘。

一、前期准备在进行建筑物内部管线测绘之前，需要进行一系列的前期准备工作。

首先，需要收集有关建筑物的相关信息，包括建筑平面图、管线设计图、施工图等。

这些信息可以作为测绘的依据，帮助确定测绘的范围和重点。

其次，需要准备合适的测量工具和设备，如测量仪器、支架、标尺等，以确保测绘的准确性和可靠性。

二、现场勘探在正式进行管线测绘之前，需要先对建筑物内部进行现场勘探。

通过仔细观察和探测，可以初步了解管线的大致位置和走向。

这对于后续的测绘工作提供了重要的参考和指导。

同时，现场勘探还可以识别和记录可能存在的障碍物和危险因素，以确保测绘过程的安全。

三、测量数据采集在进行管线测绘时，关键的一步是进行测量数据的采集。

根据建筑物的具体情况和测绘的需求，可以选择不同的测量方法和技术。

常用的测量方法包括全站仪测量、激光扫描测量等。

通过这些测量手段，可以获取建筑物内部管线的位置、长度、高度等相关数据。

在进行测量数据的采集过程中，需要保持仪器的稳定和准确，尽可能减少误差的产生。

四、数据处理与分析在完成测量数据的采集后，需要对所得到的数据进行处理与分析。

首先，将测量数据转换为数字化的形式，利用电脑软件进行处理。

通过数据处理，可以清晰地展示建筑物内部管线的布局，并进一步分析管线的联系和关联。

此外，还可以利用数据分析的结果，确定施工规划、布线方案等。

五、测绘图纸绘制经过数据处理与分析后，需要进行测绘图纸的绘制。

通过绘制测绘图纸，可以直观地展示建筑物内部管线的位置和走向。

在绘制过程中，需要根据实际情况调整比例尺和标注内容，以保证图纸的准确性和可读性。

同时，还可以根据需求增加其他相关信息，如管线材质、直径等，以便后续的施工和维护工作。
