JZJ2B(S)系列罗茨水环真空机组说明书

JZJ系列罗茨-水环真空机组操作规程一、起动前的准备工作1、使用前检查设备的完整性，并熟悉所配各真空泵的使用说明书等资料。

2、机组就位固定好地脚螺栓，按要求连接管路。

罗茨泵进气口上方与系统联接处应安装阀门，以便在停车是先行关闭，使机组与真空系统隔开。

3、检查各水路是否畅通无阻。

4、机组启动前，检查各泵的油位是否在规定油位线上，并注意往油杯内加油。

5、水环泵启动前要用手盘车，以免卡住；当真空机组长时间不工作时，要放掉水环真空泵内的水，以利于下次启动时不会被卡死或生锈。

6、检查各部分有无松动现象，并检查电机转向是否符合泵转动的箭头方向。

7、按电气原理图连接电动机和真空仪表。

二、起动和停止1、按电气原理图连接电动机和电接点真空表。

2、电控柜送电前，还应摇测其绝缘电阻小于等于10MΩ，且机架与各电机有良好的接地。

机组启动前，检查各泵的转动方向是否正确。

3、调节电接点真空表的指数，真空度上限调至-0.088Mpa（90托左右），下限调至0。

4、给电控柜送上电源，打开供水阀门对水环泵注水，按动启动按钮，水环真空泵运转；电接点真空泵控制罗茨泵自动启动，机组开始工作，带动整个系统。

在运行中，如因某些因素真空度地与设定值时，罗茨泵会自动停止运转，待真空度恢复到设定值时，罗茨泵又重新启动。

5、停机前，要关闭系统与机组连接阀门，将转换开关置于中间位置，罗茨泵先停止工作，然后过一定时间，按动水环泵停止按钮，水环泵停止工作。

SLAY型全自动过滤机操作规程一、开机前的准备1、必须有专人操作，如果操作人员不在，必须有班长指派熟悉该设备人员操作。

2、检修后的过滤器，应检查各部件的连接及配合是否牢固，松紧是否合适3、过滤器周围如有障碍物应及时排除二、操作顺序1、过滤运行。

分别打开过滤器进口阀门，过滤器出口阀门。

2、反冲洗运行。

当过滤器运行一定时间后，滤渣会堵塞滤网，造成过滤器进出口管道有差压形成。

可从进出口压力表上观察压差的数值，当压差达到设定的0.05Mpa时，即设定的10.0h时，进行反冲洗。

罗茨真空泵使用说明及特点一、罗茨真空泵实际抽速计算对应罗茨泵的入口压力P，测取罗茨泵出口（亦为前级泵入口）压力Pv，并根据前级泵入口压力Pv查前级泵抽速特性曲线，得出前级泵在Pv入口压力下的抽速Sv，查出罗茨泵在出口压力Pv时的零流量压缩比Kv，即可通过以下公式算出罗茨泵在入口压力为P时的实际抽速S，即S=S N K V/（K V+（S N/S V）-( S V/S N)3/2）式中：S ——罗茨泵实际抽速，L/sS N——罗茨泵几何抽速，L/sS V——前级泵在入口压力下的抽速，L/sK V——罗茨泵在Pv出口压力的零流量压缩比二、罗茨真空泵使用说明1、润滑1.1润滑系统用油应采用1号真空泵油1.2查看油位，齿轮箱测油位应以浸没4~5个全齿高度为宜；电机测油位应以浸没2/3油窗高度为宜；用以润滑油封的油杯处不应断油，油位不应低于1/3油杯高度，不宜加油过多，避免泵运转时溢出油杯外。

风冷泵油位要高于水冷泵的油位。

2、冷却冷却水进口温度≤25℃。

避免因冷却水温度高，使泵体发热，而引发异响、轴承损坏。

风冷泵要通风散热，避免泵体温度过高烫伤人，使用温度≤80℃.3、启动当泵较长时间停用后再次使用时，应先点动1、2次，使润滑油进入轴承内，然后再正式起动，否则将缩短轴承及泵的使用寿命。

4、停泵停泵时，应先停罗茨泵，待电机停转后，在停前级泵，否则会导致罗茨泵出口压力升高、负荷增大，而引起返油、污染真空管路和泵腔、甚至烧坏罗茨泵电机。

三、罗茨真空泵维护和保养1、保持泵的清洁，以利于通风散热。

2、每月至少检查一次油质情况，当发现油质明显变色、变稀、乳化等情况，应立即换油。

3、换油时，罗茨泵最好先运转一小时，使油温变热变稀后，在停泵并向泵内放气后再放油加油。

加油时，润滑油中不得混入柴油、煤油、汽油、水等其他饱和蒸汽压较高的介质，以免影响泵的极限压力。

4、拆洗泵及泵内零件时，应使用纱布擦拭；当必须清洗时，可用丙酮或者汽油清洗，但必须注意防火安全，洗完后必须用纱布擦干后方可重新装配。

罗茨水环真空泵说明书罗茨水环真空泵说明书一、产品概述罗茨水环真空泵是一种高效、节能的真空设备，可用于各种工业领域的真空处理。

该泵采用罗茨式双回转子设计，结合水环泵的工作原理，具有较高的抽气速度和较低的噪音水平。

二、产品结构1. 泵体：由铸铁或不锈钢材料制成，具有良好的耐腐蚀性和耐磨损性。

2. 双回转子：采用优质合金钢材料制成，经过精密加工和热处理，具有优异的耐磨性和耐腐蚀性。

3. 水环：通过水循环系统提供冷却和密封作用。

4. 电机：选用高效节能电机，并配备保护装置。

三、产品特点1. 高效节能：由于采用罗茨式双回转子设计，在相同功率下比传统水环泵具有更高的抽气速度和更低的能耗。

2. 良好密封：通过水环提供密封作用，可有效防止气体泄漏和污染。

3. 低噪音：由于采用双回转子设计，运行平稳，噪音水平低。

4. 良好耐腐蚀性：泵体和双回转子均采用耐腐蚀材料制成，可适应各种化学介质。

5. 易于维护：结构简单，易于拆卸和清洗。

四、产品应用罗茨水环真空泵可广泛应用于以下领域：1. 化工工业：如石油化工、涂料、合成纤维等行业的真空处理。

2. 食品工业：如乳制品、饮料等行业的真空灌装和包装。

3. 电子工业：如半导体、显示器等行业的真空处理。

4. 医疗行业：如医院手术室、实验室等场所的真空设备。

五、产品安装与使用1. 安装前应检查泵体和管路是否有损坏或堵塞，并确保电源符合要求。

2. 安装时应将泵固定在水平位置，并连接好进出口管路及水循环系统。

3. 使用前应先启动水循环系统，并检查密封性能是否正常。

4. 使用时应注意保持水温稳定，并避免泵体过热。

5. 停机前应关闭水循环系统，待泵体冷却后再进行维护。

六、产品维护保养1. 定期检查水环的清洁度和水位，并及时更换水。

2. 定期检查双回转子的磨损情况，并及时更换。

3. 定期检查电机的运行情况，如有异常应及时处理。

4. 定期清洗泵体和管路，并检查密封性能是否正常。

七、产品注意事项1. 使用时应避免过载或长时间超负荷运行，以免影响使用寿命。

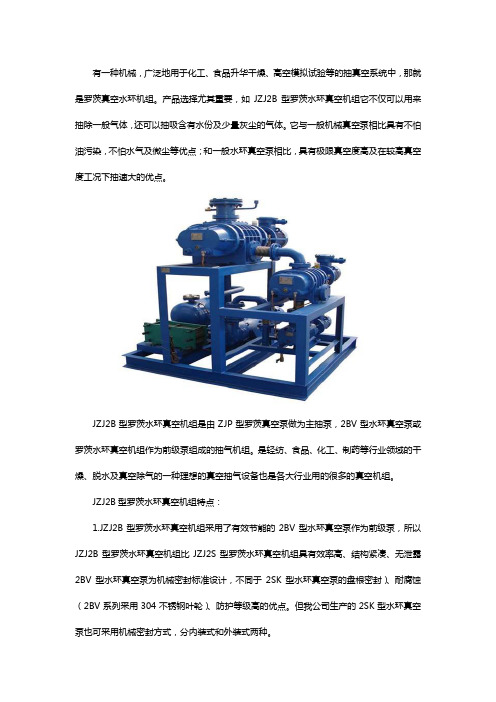

有一种机械，广泛地用于化工、食品升华干燥、高空模拟试验等的抽真空系统中，那就是罗茨真空水环机组。

产品选择尤其重要，如JZJ2B型罗茨水环真空机组它不仅可以用来抽除一般气体，还可以抽吸含有水份及少量灰尘的气体。

它与一般机械真空泵相比具有不怕油污染，不怕水气及微尘等优点；和一般水环真空泵相比，具有极限真空度高及在较高真空度工况下抽速大的优点。

JZJ2B型罗茨水环真空机组是由ZJP型罗茨真空泵做为主抽泵，2BV型水环真空泵或罗茨水环真空机组作为前级泵组成的抽气机组。

是轻纺、食品、化工、制药等行业领域的干燥、脱水及真空除气的一种理想的真空抽气设备也是各大行业用的很多的真空机组。

JZJ2B型罗茨水环真空机组特点：
1.JZJ2B型罗茨水环真空机组采用了有效节能的2BV型水环真空泵作为前级泵，所以JZJ2B型罗茨水环真空机组比JZJ2S型罗茨水环真空机组具有效率高、结构紧凑、无泄露2BV型水环真空泵为机械密封标准设计，不同于2SK型水环真空泵的盘根密封）、耐腐蚀（2BV系列采用304不锈钢叶轮）、防护等级高的优点。

但我公司生产的2SK型水环真空泵也可采用机械密封方式，分内装式和外装式两种。

2.JZJ2B型罗茨水环真空机组的前级泵的工作液多采用水，也可采用有机溶剂（可用甲醇、乙醇、二甲苯、丙酮等有机溶剂）或其它液体，将前级泵作为闭路循环系统使用，大大减少了对环境的污染，同时大大提高了对有机溶剂的回收。

其极限真空度由工作液的饱和蒸汽压决定。

真空机组使用说明及注意事项(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

一真空机组开机流程1、启动VB150维持泵，然后打开出口阀。

当电阻计2真空度达到5帕以下时，启动扩散泵加热。

2、启动VB200旋片泵，打开旁通阀；当电阻计1真空度达到2000帕以下时，开启2ZJP—300罗茨泵，进行预抽。

3、扩散泵加热50分钟以上且电离计真空达到5帕以下时，先关闭旁通阀，再打开主阀，进行主抽。

4、关闭2ZJP—300罗茨泵，30秒后关闭VB200旋片泵。

二真空机组关机流程1、关闭主阀。

2、启动-----关机程序。

三真空机组使用注意事项1、真空机组在使用的整个过程中，必须保证水路、气路完整通畅。

2、必须严格按照真空机组的开机、关机流程，进行操作。

3、扩散泵加热过程中，若不慎断水。

应先关闭扩散泵电源，再关闭主阀。

然后摘下扩散泵电炉加热器，并使用电风扇进行降温。

在这过程中，要一直保持VB150维持泵和出口阀处于开启状态。

4、扩散泵加热过程中，若VB150维持泵出现故障不工作，应先关闭出口阀，然后启动VB200旋片泵，再启动2ZJP—300罗茨泵，打开维持阀进行主抽。

请在这里输入公司或组织的名字Please enter the name of the company or organization here。

罗茨真空泵使用说明厂家分享_JZJ2B罗茨真空泵注意事项今天中午小编收到很多网友的来信~小编整合了一下大多都是关于罗茨真空泵的一些问题~今天小编就和大家讲解一下关于罗茨真空泵使用说明厂家分享~罗茨真空泵厂家捷优泵业以多年的经验整合出来的一些攻略小编建议你们当然不能错过~其次今天小编给大家介绍的还是JZJ2B罗茨真空泵注意事项具体情况我们一起看一下吧~【罗茨真空泵使用说明厂家分享】JZJ2B罗茨真空泵使用说明（一）、JZJ2B罗茨真空泵起动前的准备工作：1、打开冷却水进水阀，检查冷却水是否畅通。

2、外伸轴封空腔及油杯内注满润滑油，齿轮箱及轴承箱内的润滑油加至油窗直径3/4高度，润滑油用1号真空泵油。

3、凡在下列情况中使用时，须采取相应的措施：a）吸入气体中有粉尘或颗粒时，应在吸气口前装置除尘器或过滤器；b）如果吸入气体中带有腐蚀性，须采取中和措施；c）如果吸入气体中含有水蒸汽，选用的前线泵又是油封机械泵时，油封机械泵应带有气镇装置，水蒸汽过多时，须装置冷凝器。

（二）、JZJ2B罗茨真空泵起动程序：1、起动前级泵2、打开前级泵预抽旁通管道上的阀门和罗茨真空泵进排气管道上阀门。

3、待系统内压力达到罗茨真空泵允许入口压力后，将旁通管道上阀门关闭，再起动罗茨真空泵，如无旁通管道及阀门，则待系统内压力达到罗茨真空泵允许入口压力后，即可起动罗茨真空泵，如果采用自动控制装置，则起动过程可实现自动化。

4、根据真空系统的实际情况，如果是不大的密封系统，则起动前级泵后即可起动罗茨真空泵。

如果是较大的真空系统，虽然带溢流阀罗茨真空泵具有过载保护作用，但考虑到经济性，应待前级泵抽到一定的压力后再起动罗茨真空泵。

（三）、JZJ2B罗茨真空泵运转中的注意点：1、运转中须严格按照罗茨真空泵的技术规格使用，在正常情况下，JZJ2B罗茨真空泵的入口压力在1330Pa以下，其高入口压力应不超过它的允许高入口压力。

如果超过了，ZJP带溢流阀罗茨真空泵能自动保护，但这种保护，只是对电动机的过载保护。

JZJ2B 、JZJ2S 系列罗茨水（液）环真空机组将前级泵中的工作液改为油时，可以有效地提高罗茨真空机组的极限真空度（见参数表），罗茨油环机组为闭路循环系统，可减少污染，节约水源。

罗茨油环真空机组广泛应用于真空浸渍、真空干燥、真空除气等工艺中。

但罗茨油环真空机组不适用于抽除大量水蒸汽及有机溶剂的场合。

前级泵的工作液也可采用有机溶剂（可用甲醇、乙醇、二甲苯、苯胺、丙酮等粘度较低的有机溶剂）或其它液体，将前级泵作为闭路循环系统使用，大大减小了对环境的污染，同时大大提高了对有机溶剂的回收。

其极限真空度由工作液的饱和蒸汽压决定。

罗茨水环真空机组的选择：罗茨真空机组在一般情况下，选用水环泵作为前级泵比其它真空泵更为有利，这主要是由于它能够抽除大量的可凝性蒸汽，特别是当气镇油封机械真空泵排除可凝性蒸汽能力不够，或所抽的溶剂能使泵油恶化而影响性能，或者是真空系统不允许油污染的时候更为明显。

在选择真空机组时，一般需要真空机组的极限真空度要高于工作真空度半个到一个数量级以上才能达到最佳使用要求，即工作压力≥极限压力×（5~10）为宜。

单罗茨＋水环真空泵真空机组双罗茨＋水环真空泵真空机组概述：JZJ2B 、JZJ2S 系列罗茨水环机组是由ZJ 型罗茨泵作为主抽泵，2BV 、2SK 系列水环泵或罗茨－水环机组作为前级泵组成的抽气机组。

它除了可以用来抽除一般气体外，还可以抽吸含有水分、有机溶剂或少量灰尘的气体。

与一般机械真空泵相比，不怕油污染，不怕水气及微尘，而与一般的水环式真空泵相比，具有真空度高以及在高真空度工况下抽速大的特点。

罗茨泵－水环泵真空机组广泛地应用于化工、电子、机械、制药、食品升华干燥、高空模拟试验等的抽真空系统中。

JZJ2B 系列真空机组由于采用了高效节能的2BV 系列水环泵作为前级泵，所以比JZJ2S 系列具有效率高、结构紧凑、维修方便、无泄漏（2BV 泵为机械密封设计，不同于2SK 系列的盘根密封）、耐腐蚀（2BV 采用铝青铜叶轮）、防护等级高等优点。

罗茨真空泵操作规程罗茨真空泵（Rotary Lobe Vacuum Pump）是一种常见的真空设备，其工作原理是通过两个互相啮合的转子在机壳内产生气密的腔室，从而实现真空吸引或抽取的效果。

为了安全和有效地操作罗茨真空泵，下面是一份操作规程供参考。

一、操作前准备1.确认罗茨真空泵的电源已断开，并确保其电缆上的开关处于关闭状态。

2.检查泵体及管路上的阀门和管件是否紧固，有无松动或泄漏的情况。

3.确保泵体周围没有易燃、易爆或有害气体等危险物质。

二、启动罗茨真空泵1.打开机箱，检查泵体内部是否有异物或杂质，如有需要清理。

2.将泵体与真空系统的进、出口管路连接好，并确保紧固。

3.确认阀门的位置，如需要将一些阀门打开或关闭以适应工作要求。

4.打开罗茨真空泵的电源开关，并开始启动。

三、工作中操作1.观察泵体的工作状态和工作指示灯的亮灭情况，确保罗茨真空泵正常工作。

2.根据需要调节泵体的工作速度，可通过调节泵体上的旋钮或操作面板上的按钮来实现。

3.定期观察泵体周围的温度，确保泵体不过热，并检查泵体是否有异味或异常噪音。

四、停止罗茨真空泵1.工作完成后，先将待抽取物料的供料阀和待释放物料的排料阀关闭。

2.关闭罗茨真空泵的电源开关。

3.等待泵体冷却一段时间后，可以打开机箱，检查泵体内部情况。

4.断开泵体与真空系统的连接，并放置好管路和阀门。

五、维护和保养1.定期检查罗茨真空泵的滤清器和油封，如有损坏或泄漏应及时更换或维修。

2.定期清理罗茨真空泵的滤清器和机壳内的灰尘和污垢。

3.定期更换泵体内的油液，确保其清洁和正常运转。

4.定期检查和调整罗茨真空泵的转子和轴承等部件，确保机械连接紧固和正常运转。

六、注意事项1.在操作罗茨真空泵时，应遵循相关的安全操作规范和厂商提供的使用说明。

2.操作过程中，不得随意触摸或更换泵体和机械部件。

3.严禁将液体或易燃物质放入罗茨真空泵内，以免引起事故。

4.在停止使用罗茨真空泵时，应及时关闭电源开关并清理泵体内的物质残留物。

罗茨水环真空泵说明书
一、简介
1.定义和分类
2.罗茨水环真空泵的工作原理
3.罗茨水环真空泵的主要构成部分
二、工作原理
1.罗茨水环真空泵的工作流程
2.罗茨水环真空泵的正向工作阶段
3.罗茨水环真空泵的反向工作阶段
三、应用领域
1.罗茨水环真空泵在化工行业的应用
2.罗茨水环真空泵在医疗行业的应用
3.罗茨水环真空泵在电子行业的应用
4.罗茨水环真空泵在食品行业的应用
四、优缺点对比
1.罗茨水环真空泵的主要优点
2.罗茨水环真空泵的主要缺点
五、维护和保养
1.罗茨水环真空泵的日常维护
2.罗茨水环真空泵的定期保养
1. 罗茨水环真空泵的日常维护
•清洁罗茨水环真空泵外壳和进气口
•定期检查罗茨水环真空泵的密封性能
•检查罗茨水环真空泵的轴承和润滑油
2. 罗茨水环真空泵的定期保养
•更换罗茨水环真空泵的润滑油
•检查罗茨水环真空泵的密封圈
•清洗罗茨水环真空泵的滚子轴承
六、常见问题及解决方案
1.罗茨水环真空泵运行时产生异常噪音的原因及解决方案
2.罗茨水环真空泵漏油的原因及解决方案
3.罗茨水环真空泵无法正常启动的原因及解决方案
4.罗茨水环真空泵无法达到所需真空度的原因及解决方案
七、注意事项
1.罗茨水环真空泵的运行环境要求
2.罗茨水环真空泵的安全操作指南
3.罗茨水环真空泵的故障排除方法
八、总结
•罗茨水环真空泵在工业领域的重要性
•如何选购适合自己需求的罗茨水环真空泵
•罗茨水环真空泵的未来发展趋势。

罗茨真空机组操作规程一、操作步骤1.1检查水冲泵（前级泵）水箱液位是否达到水箱的3/4以上，若不足则补足。

1.2检查中间泵及主泵泵体内的润滑油油面高度，必须达油窗的3/4以上，同时检查润滑油的颜色，如出现乳白色或黑色杂质较多则通知机修更换润滑油。

1.3检查中间泵及主泵循环冷却水水路是否完好，打开循环冷却水进出口阀门，检查循环冷却进出水是否正常。

1.4检查真空泵机组压力表指示及控制柜各项指示等是否正常.1.5确定真空泵工作方式.(真空泵有两种工作方式一种是远程模式即由电脑程序自动控制,另一种是就地模式即人工维修时开启)1.6按水环泵启动按钮,此时水环泵启动,真空表读数开始变化,当达到设置罗茨泵启动条件时的真控值（ <-0.08MPa）时罗茨泵会自动启动.1.7关机时关闭罗茨真空泵组的吸气口阀门，与真空系统隔断。

按停止按钮，关闭循环冷却水进出口阀门。

二．维护保养2.1 每天按照TPM维护基准，保持机组清洁。

2.2 需要更换零件或调试，应由维修人员实施。

三。

运转注意事项3.1真空机组在运转过程中声响应均匀，无杂音且运行中无不规则的异常震动。

3.2注意电动机负荷和泵的各部位温升情况，在正常情况下，泵的最高温升不得超过40℃，工作最高温度不得超过80℃。

3.3在工作中如发现有漏油时，应立即停止工作，泄压后进行检查、修理。

不允许在发现漏油的现象之后，仍继续进行工作或带压进行检修。

3.4在工作中必须保证循环冷却水的正常进出。

3.5如手动控制，当中间泵出口压力达到主泵允许进口压力后，启动主泵。

3.6如长时间停止使用或在严寒季节，停车后排净水冲泵箱体内存水，旋开水冲泵泵体排水堵头将存水排净，避免冻裂箱体、泵体；同样罗茨真空泵需将泵体水套内的冷却水放出避免冻裂。
