气井生产系统节点分析本文主要论述了气井生产系统节点分析中所涉及到的基本概念，基本原理以及相关方法。
进行了天然气在井筒中流动规律的研究，得到了气体稳定流动能量方程。
进行了用节点分析方法排水采气的工艺分析，分别考虑了以井底、井口为解节点的节点分析。
标签：气井生产系统节点分析解结点井生产系统节点分析的研究对象是天然气从油藏到井口的流动，然后对整个生产系统过程中压力的损耗进行全面的分析。

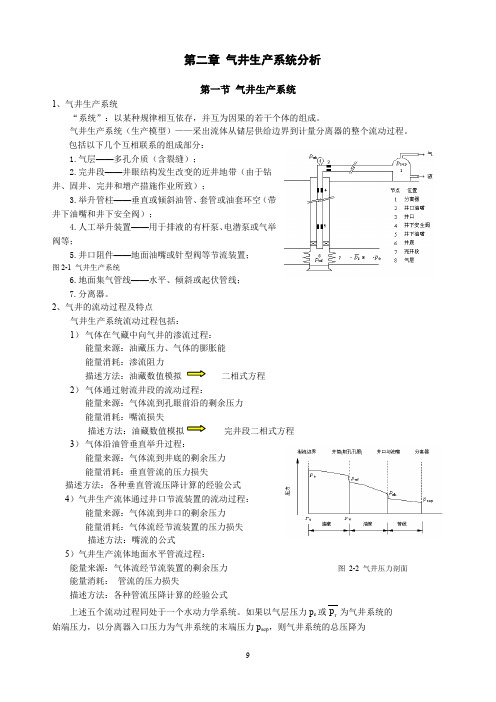

1气井生产系统节点分析基本概念1.1气井系统生产过程天然气从地层经过完井段到达油管然后到井口经过地面气嘴进入集输管线到分离器和压缩机站到输气干线称为天然气的系统生产过程，该过程是完整的没有间断的连续流动。
气井系统生产过程包括气液客服储层的阻力在气藏中的渗流，克服完井段的阻力流入井底，克服管线摩阻和滑脱损失沿垂管或者倾斜管从井底向井口流动，克服地面设备和管线阻力沿集输气管线的流动。
如图1。
1.2节点的设置在气井生产系统中，节点是表示的是一个位置。
通过在生产系统中设置节点，把系统分为几个部分：地层流入段；完井段；油管流动段；地面管线段。
1.3解节点的选择在遇到实际具体问题时，可以选择其中的一个节点来当做解节点。
生产系统就被分成流入部分和流出部分，从始节点到解节点流入部分，从解节点到末节点是流出部分。
2气井生产系统节点分析的基本原理和计算方法2.1气井生产系统分析的基本原理天然气从地层经过完井段到达油管后到井口经过地面气嘴进入集输管线到分离器和压缩机站到输气干线，每个环节都有能量消耗，它们之间的关系是各部分在对应于某一产率下能量消耗与增加的总和。
通过产率和有关的各个参数能够求出各部分压降，最后通过与生产动态拟合确定各主要参数，一口生产气井压力系统分析的数学模型就被建立了。
2.2计算方法简介2.2.1绘制流入动态曲线通常天然气从地层孔隙向井内流动是一个非常复杂的流动状态，流体的流线相互交错，流动速度在不停地增加，这样会破坏线性的渗滤规律，导致产量和压力的平方差不是线性关系。
气井生产系统节点分析一、引言气井生产系统是指通过井口来采集天然气的工程系统。
为了确保气井生产系统的正常运行和有效生产，需要对其节点进行详细的分析。
本文将对气井生产系统的节点进行分析和讨论，探讨其在生产过程中的重要作用和关键问题。
二、气井生产系统节点气井生产系统可以分为以下几个节点：1.井筒口节点：井筒口是气井生产系统的入口，通过井口将天然气输送到地面设备进行处理和加工。
井筒口节点是整个系统的起始点，对气井的产能和运行状况有重要影响。
2.气井节点：气井是气井生产系统的核心。
在气井节点中，天然气从地下储层通过井筒抽取到地面。
气井节点的关键问题包括气井产能、产量变化、压力控制等。
3.分离器节点：分离器是气井生产系统中的关键设备，用于将从气井中抽取上来的混合物进行分离，分离出天然气和其他组分。
分离器节点的稳定运行对确保气井生产系统的正常运行至关重要。
4.储气罐节点：储气罐用于储存从气井中抽取上来的天然气，以满足后续加工和使用的需求。
储气罐节点的容量足够大、泄漏率低、稳定性好是保障天然气储存安全的关键。
5.加工设备节点：加工设备是气井生产系统中的重要环节，包括压缩机、冷凝器、除尘器等。
加工设备的稳定运行和有效效率对提高天然气的质量和产量具有重要作用。
6.输出节点：输出节点是气井生产系统的出口，将经过加工和处理的天然气输送到用户或其他消费地。
输出节点的畅通和稳定对天然气供应的连续性和可靠性至关重要。
三、节点分析方法在对气井生产系统的节点进行分析时，可以采用以下几种方法：1.分析系统参数：对每个节点的参数进行详细分析，包括流量、压力、温度等。
通过对这些参数的分析，可以评估节点运行的稳定性和效率。
2.制定运行规程：根据系统参数分析的结果，制定相应的运行规程。
通过规程的制定，可以确保每个节点按照既定的要求和标准进行运行，提高整个生产系统的运行效率和安全性。
3.检测和监控：对每个节点进行定期的检测和监控，及时发现和解决问题。

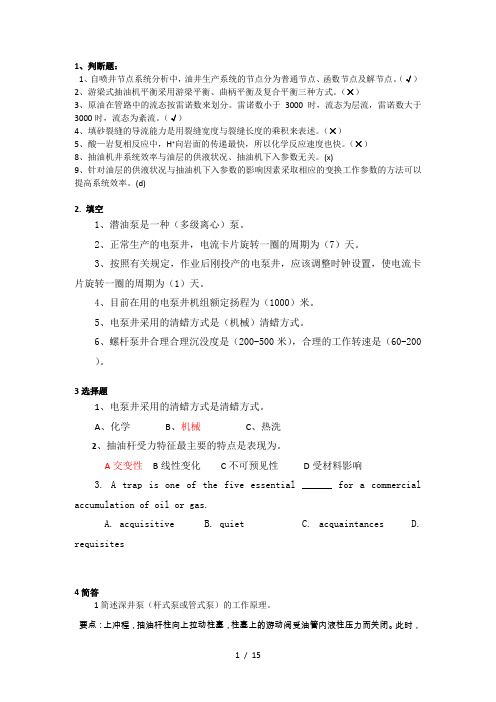

1、判断题：1、自喷井节点系统分析中，油井生产系统的节点分为普通节点、函数节点及解节点。
（√）2、游梁式抽油机平衡采用游梁平衡、曲柄平衡及复合平衡三种方式。
（×）3、原油在管路中的流态按雷诺数来划分。
雷诺数小于3000时，流态为层流，雷诺数大于3000时，流态为紊流。
（√）4、填砂裂缝的导流能力是用裂缝宽度与裂缝长度的乘积来表述。
（×）5、酸—岩复相反应中，H+向岩面的传递最快，所以化学反应速度也快。
（×）8、抽油机井系统效率与油层的供液状况、抽油机下入参数无关。
(x)9、针对油层的供液状况与抽油机下入参数的影响因素采取相应的变换工作参数的方法可以提高系统效率。
(d)2. 填空1、潜油泵是一种（多级离心）泵。
2、正常生产的电泵井，电流卡片旋转一圈的周期为（7）天。
3、按照有关规定，作业后刚投产的电泵井，应该调整时钟设置，使电流卡片旋转一圈的周期为（1）天。
4、目前在用的电泵井机组额定扬程为（1000）米。
5、电泵井采用的清蜡方式是（机械）清蜡方式。
6、螺杆泵井合理合理沉没度是（200-500米），合理的工作转速是（60-200）。
3选择题1、电泵井采用的清蜡方式是清蜡方式。
A、化学B、机械C、热洗2、抽油杆受力特征最主要的特点是表现为。
A交变性B线性变化C不可预见性D受材料影响3. A trap is one of the five essential ______ for a commercial accumulation of oil or gas.A. acquisitiveB. quietC. acquaintancesD. requisites4简答1简述深井泵（杆式泵或管式泵）的工作原理。
要点：上冲程，抽油杆柱向上拉动柱塞，柱塞上的游动阀受油管内液柱压力而关闭。
此时，柱塞下面的下泵腔容积增大，泵内压力降低，固定阀在其上下压差作用下打开，原油吸入泵内。
与此同时，如果油管内已逐渐被液体所充满，柱塞上面的液体沿油管排到地面；下冲程，抽油杆柱带动柱塞向下运动。
