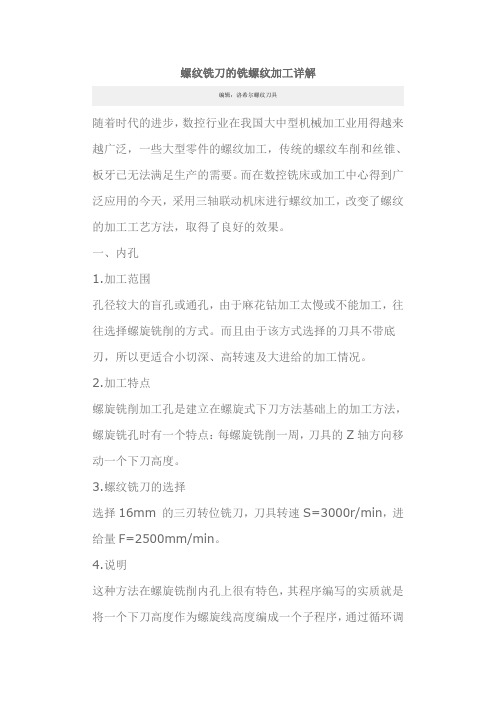

螺纹铣刀的铣螺纹加工详解编辑：洛希尔螺纹刀具随着时代的进步，数控行业在我国大中型机械加工业用得越来越广泛，一些大型零件的螺纹加工，传统的螺纹车削和丝锥、板牙已无法满足生产的需要。
而在数控铣床或加工中心得到广泛应用的今天，采用三轴联动机床进行螺纹加工，改变了螺纹的加工工艺方法，取得了良好的效果。
一、内孔1.加工范围孔径较大的盲孔或通孔，由于麻花钻加工太慢或不能加工，往往选择螺旋铣削的方式。
而且由于该方式选择的刀具不带底刃，所以更适合小切深、高转速及大进给的加工情况。
2.加工特点螺旋铣削加工孔是建立在螺旋式下刀方法基础上的加工方法，螺旋铣孔时有一个特点：每螺旋铣削一周，刀具的Z轴方向移动一个下刀高度。
3.螺纹铣刀的选择选择16mm 的三刃转位铣刀，刀具转速S=3000r/min，进给量F=2500mm/min。
4.说明这种方法在螺旋铣削内孔上很有特色，其程序编写的实质就是将一个下刀高度作为螺旋线高度编成一个子程序，通过循环调用该螺旋线子程序，完成整个孔的铣削加工。
该方法加工孔不受铣刀规格等因素影响，所以在数控铣床和加工中心上应用比较理想。
5.应用实例及程序编写如图1所示的零件图中，要加工螺纹M36×的底孔通孔。
首先，计算螺纹M36×的底孔直径为：公称直径×P(螺距)=×=。
确认该零件的加工毛坯为80mm ×80mm×30mm的45钢，选定刀具为16mm三刃转位铣刀，刀具转速S=3000r/min，进给量F=2500mm/min。
圆弧导入点为A(图2)，在0A段建立刀补，圆弧导出点为B，在0B 段取消刀补。
参考程序编写如下(本文涉及到的参考程序均在FANUC系统中验证使用)。
主程序如下。
%(程序开始符)O0001;(主程序名)T1;(刀具为16mm的立铣刀)G80G40G69 ;(取消固定循环、刀具半径补偿和旋转指令) G90G54G00X0Y0M03S3000;(程序初始化)H01;(1 号刀具长度补偿);(快速移动点定位)G01Z0F50;(工进到)，在0A 段建立刀补);(圆弧导入R10)M98P100L16;(调用子程序O100，调用次数16 次)光整轮廓一周)G40G01X0Y0;(取消刀补);(退出)M05;(主轴停止)M30;(程序结束并返回程序头)%(程序结束符)子程序如下。
数控铣加工中螺旋铣削的运用数控铣加工是一种利用数控铣床进行加工的工艺，它通过程序控制铣刀在工件上进行切削，可以完成各种复杂的零件加工。
螺旋铣削作为数控铣加工中常用的一种切削方式，具有高效、精度高、表面质量好等优点，在实际加工中得到了广泛的应用。
本文将重点介绍数控铣加工中螺旋铣削的运用，并探讨其加工特点、工艺要点以及应用范围，以期为相关行业提供参考和借鉴。
一、螺旋铣削的概念及特点螺旋铣削是一种刀具在轴向上进行螺旋进给的切削方式，它可以有效地提高切削效率和加工精度。
相比于传统的径向铣削，螺旋铣削具有以下显著特点：1. 切削力均匀：螺旋铣削时，刀具在轴向和径向上均匀分布切削力，可以减小工件和刀具的振动，提高加工质量。
2. 加工效率高：螺旋铣削采用螺旋进给方式，可以使刀具的切削速度得到充分利用，提高了切削效率。
3. 表面质量好：螺旋铣削时，切屑排除顺畅，有利于散热，减少切削温度，提高了工件表面的光洁度和精度。
4. 刀具寿命长：螺旋铣削时，刀具切削时所受到的冲击力小，可以延长刀具的使用寿命。
二、数控铣加工中螺旋铣削的工艺要点1. 刀具选择：螺旋铣削需要选择适合的刀具，常用的有螺旋铣刀、螺旋铣刀头等，切削角度一般为30°～45°，其次要注重刀具的刚性和耐磨性。
2. 切削参数：螺旋铣削的切削参数包括切削速度、进给速度和切削深度，这些参数要根据工件材料、形状和精度要求来确定，一般来说，切削速度宜选取较高的数值，进给速度宜选取适当的数值，切削深度宜选取较小的数值。
3. 刀具路径规划：螺旋铣削的刀具路径一般为螺旋线状，需要根据工件的形状、尺寸和加工要求进行合理规划，以保证切削效果和加工质量。
4. 冷却润滑：螺旋铣削时，要保证刀具和工件的冷却润滑，以降低切削温度，延长刀具寿命，改善加工质量。
三、数控铣加工中螺旋铣削的应用范围1. 复杂曲面的精密加工：螺旋铣削能够有效地处理复杂曲面的加工，如模具、汽车零部件等。
摘要：润滑油标准系统-造纸机相关3项轻工业行业标准通过送审稿审查托盘工件机器人-牧野制作所开发卧式MC(加工中心)自动化系统柴油机石油公司-石油济柴将涉足环保动力领域天然气流量计流量-天然气流量计量技术对比条目疏水项目-几类泵阀将会被我国禁止使用沈阳机床公司-沈阳机床成功并购德国希斯的思考原油上海石化-上海石化800万吨/年真空原油蒸馏单位投产秦川磨床机床-秦川齿轮磨床国内市场占有率高达70%衡阳纺机质量-衡阳纺机通过质量管理体系审核原油山口阿拉-我国首例自动取样系统检验测试工作取得成功0 引言传统的螺纹加工方法主要是:：外螺纹采用螺纹车刀车削，工作时需多次走刀才能切出螺纹轮廓，生产效率低；内螺纹采用丝锥攻丝，工作时必须先把螺纹底孔加工好，然后换刀进行加工，辅助时间长。
随着数控技术的发展，数控铣削螺纹的加工方式逐渐地取代了传统的螺纹加螺纹,铣刀,加工,工件,螺距,圆弧,轴线,示意图,丝锥,底孔,0 引言传统的螺纹加工方法主要是:：外螺纹采用螺纹车刀车削，工作时需多次走刀才能切出螺纹轮廓，生产效率低；内螺纹采用丝锥攻丝，工作时必须先把螺纹底孔加工好，然后换刀进行加工，辅助时间长。
随着数控技术的发展，数控铣削螺纹的加工方式逐渐地取代了传统的螺纹加工方法。
与传统的螺纹加工方法相比，螺纹铣削加工的效率和加工精度都有所提高。
特别是对于一些有特殊结构要求的螺纹，如没有过渡扣或退刀槽结构的螺纹，采用螺纹铣削的方法更表现出它的优势。
因此，对于大批量生产的螺纹，数控铣削螺纹是一种有较大推广价值的新工艺。
1 螺纹铣刀及其工艺特点加工螺纹的铣刀类型有多种，各种螺纹铣刀的加工工艺特点也不同。
1. 盘形螺纹铣刀主要用于铣削螺距较大、长度较长的螺纹，如单头或双头梯形螺纹和蜗杆等。
1.(a) (b)图1 盘形螺纹铣刀及其工作示意图图2 梳形螺纹铣刀及其工作示意图(a)(b)图3 螺纹钻铣刀及其螺纹铣削加工示意图图4 螺纹铣刀轨迹1. 梳形螺纹铣刀梳形螺纹铣刀可以看作是若干个盘形螺纹铣刀的组合，如图2所示。
浅谈圆锥铣刀的铣削摘要本文旨在说明,等螺旋角园锥螺旋线的铣削加工,以确保加工质量。
关键词复杂另件铣削圆锥铣刀圆锥铣刀的加工从表面上看就是在圆锥面上加工一个螺旋槽,根据螺旋槽上的螺旋线成型特征不同,可分为等导程圆锥螺旋线和等螺旋角圆锥螺旋线。
由于等导程圆锥螺旋线L(导程)不变,故加工过程中非常方便,但是加工出来的刀刃部分的螺旋角都不相同,那么刀具在切削时切削性能就会起很大的变化,只有在预定直径截面处附近的刀刃较锋利,刀刃的其他部分切削较费力,不仅使加工的表面粗糙度不一致,且刀具刀刃各处的负荷、磨损程度都不一致。
刀具的圆锥角2α越大,这一现象越严重。
所以本文着重描述等螺旋角圆锥螺旋线的铣削。
等螺旋角圆锥螺旋线如图1所示,垂直于圆锥轴线的线段O′A,以与轴线交角为β′的螺旋方向绕轴线回转并沿轴向移动时,线段O′A运动形成的曲面与圆锥面的交线为等螺旋角圆锥螺旋线,此螺旋线与圆锥素线间的夹角β即为螺旋角。
式中:α—圆锥半角式中α、β′均为常量,所以β为不变量,即圆锥螺旋线上各点的螺旋角都相等。
图1一、工作铣刀的选择(一)可以选用双角铣刀或单角铣刀,一般采用的单角铣刀,方便加工计算。
工作铣刀的廓形角θ等于或略小于被开齿刀具的法向槽形角。
在保证被开齿刀具槽深的前提下,工作铣刀的直径尽可能选择小一些。
(二)铣削时,单角铣刀的端面刃应切削被开齿刀具的前刀面。
在逆铣方式加工时,铣削右旋齿槽应选择左切工作铣刀,铣削左旋齿槽时应选择右切工作铣刀(如图2所示)。
二、工作台转角的确定(一)工作台转角β1的确定。
β1可按照较β大2°～3°确定,铣削过程中视刀具刃带宽度是否合适再适当调整。
(二)工作台偏转方向的确定。
铣削左旋齿槽时,工作台按顺时针方向偏转,铣削右旋齿槽时,工作台按逆时针方向偏转。
图2a)右切铣刀切左旋螺旋槽b)左切铣刀切右旋螺旋槽三、铣削位置的调整在铣削圆锥螺旋齿刀具齿槽时,相对工作铣刀,工作台要横向偏移距离S、分度头主轴要倾斜角度α,并在工作台水平面内偏转角度β′。
收稿日期:2005年4月在万能铣床上进行等螺旋角锥铣刀粗加工周凤臣 陈岱民长春大学摘 要:根据等螺旋锥铣刀几何原理,提出一种借助附加装置在万能铣床上进行等螺旋角锥铣刀粗加工工艺,介绍了该方法加工锥铣刀时工作铣刀的运动方程;给出了附加装置的设计原理,通过对用此方法加工出的铣刀参数进行测试,证明了这种方法的可行性和实用性。
关键词:锥铣刀, 等螺旋角, 万能铣床, 工艺Rough Machining of Conical Milling Cutter with EqualHelix Angle on Universal Milling MachineZhou Fengchen Chen DaiminAbstract:According to the geometrical principle of conical milling cutter with equal helix angle,a new process of rough ma chining of conical milling cu tter with equal helix angle on universal milling machine by using additive equipment is presented.The equation of working milling cutter movement is introduced and the desi gn principle of additive equipment is given.By testing the parameters of milling cutter machi ned with this method,the correctness and practicability of the method are proved.Keywords:conical milling cutter, equal helix angle, universal milling machine, process1 引言螺旋锥铣刀属非标准刀具,适用于复杂曲面的加工。
收稿日期:2000年8月等螺旋角圆锥立铣刀制造新工艺清华大学(北京100084) 张 辉大连理工大学(116024) 姚南王旬摘 要:根据等螺旋角圆锥立铣刀刀刃的几何特点,提出一种可保证刀刃设计参数的刀具制造新工艺,分析了工艺原理、工艺调整方法和加工干涉问题。
关键词:圆锥立铣刀,等螺旋角,制造工艺,槽形,干涉New Technology of Manufacturing Conical EndMilling Cutter with Equal Helix AngleZhang Hui et alA bstract:According to the feature of the cuttin g edge of conical end milling cutters with the equal helix angle,a new manu-facturing technology to assurance its design parameters is presented.The technologic principle,process setting method and machin-ing interference are analyzed.Keywords:conical end milling cutter,equal helix angle,manufacturing technology,groove,interference 1 引言等螺旋角圆锥立铣刀虽然已在机械加工中得到广泛使用,但刀具本身的制造仍然存在以下问题[1]:①制造工艺难以保证获得符合设计要求的刃线几何参数(如等螺旋角、等前角);②齿面干涉问题未得到有效解决。
因此,有必要研究开发可保证该刀具设计要求的制造新工艺。
本文从分析等螺旋角圆锥立铣刀的刀刃几何特性入手,根据特征点成型法[2]原理提出了一种新的制造工艺,该工艺既可保证等螺旋角、等前角刀具的加工要求,又为加工时工艺参数的调整提供了理论依据。
此外,对加工等螺旋角锥形立铣刀的机床设计亦有一定指导作用。
2 等螺旋角圆锥螺旋线的特点及其投影曲线 等螺旋角圆锥螺旋线的特点是螺旋线上任意一图1 圆锥螺旋线示意图点的切线始终与母线成定角———等螺旋角(见图1)。
根据定义,可列出等螺旋角圆锥螺旋线方程为X=Rtgα(e sinαctgβ·θ-1)Y=R e sinαctgβ·θcosθZ=R e sinαctgβ·θs inθ(1)式中 R———螺旋线起始点所在圆锥截面的半径,即圆锥体小端半径α———圆锥体锥顶半角β———等螺旋角螺旋线的螺旋角θ———螺旋线上任意点相对于起始点的转角将该螺旋线投影到XZ平面上,得到投影线上各点的投影螺旋角β′为tgβ′=d Z/dθd X/dθ=cosθtgβcosα+sinθtgα(2)若已知右旋锥形立铣刀R=7.5mm,α=15°,β=40°,γn=20°,根据式(2),可得到螺旋线的投影螺旋角变化曲线(见图2)及投影图(见图3)。
图2 螺旋线投影螺旋角的变化曲线152000年第34卷№12图3 螺旋线的投影图3 等螺旋角圆锥立铣刀制造新工艺3.1 按特征点成型法确定工艺原理特征点成型法的实质是以获得具有正确几何形状及参数要求的刀刃曲线为求解目的。
首先在工件刃线上起始被加工点处按照刃线几何角度要求确定刀具的搬角;然后在刀具上非切削面对整条刃线不发生干涉的前提下,控制刀具始终沿着刃线方程要求的正确几何形状运动,完成刀刃曲线的加工。
加工等螺旋角圆锥立铣刀时一般采用单角铣刀或砂轮。
切削时,用大端面加工前刀面,后锥面加工齿背面,其成形过程与成形铣刀铣制螺旋沟槽一样都属于无瞬心包络法。
根据文献[1]的分析可知,加工等螺旋角锥形立铣刀前刀面时,铣刀包络面上的接触线是变化的,找不出与前刀面共轭的线接触回转体,所以无法用成形刀具加工出符合等螺旋角、等前角要求的刀刃和前刀面。
为解决这一问题,可引入特征点成型法原理,选定具有一定参数要求的刀刃作为基准曲线来研究刃线及前刀面的加工。
用单角铣刀加工等螺旋角锥形立铣刀的过程遵循共轭原理,两曲面在接触点处相切接触,即两曲面在接触点处有公切面。
由于锥形立铣刀前刀面刀刃参数已经给出,因而很容易确定前刀面在刃线上各点的切面位置。
在此情况下,将铣刀的加工面在起始加工点处的切面直接调整到与刃线上起始被加工点处的切面重合的位置,并通过控制刀具的运动使两切面始终重合,即可得到具有正确几何参数的刃线。
此时,前刀面是圆锥螺旋面的近似曲面。
3.2 单角铣刀的工艺调整用单角铣刀加工等螺旋角锥形立铣刀时,通常是先根据经验初选工艺参数,经反复试切、调整后得到满意的槽形,然后才正式加工。
根据特征点成型法的原理,单角铣刀加工的工艺调整过程如下:根据图4所示的工艺系统图,选取单角铣刀大端外圆上的任意一点S 作为加工点,首先令单角铣刀绕Z u 轴逆转一螺旋角,将单角铣刀加工面在加工点处的切面调整到与刃线的某一切面重合,则该切面与过水平母线的轴截面之夹角为螺旋角;再令单角铣刀绕X u 轴逆转规定的法向前角γn ,使切面与前刀面在刃线上被加工点处的切面重合,即铣刀轴线与前刀面在此点的法矢平行;移动加工点,使之与被加工点重合,即完成了工艺调整。
经过上述调整,可以保证在起始加工点处得到正确的刃线。
只要在运动中始终保持这一加工状态,即可保证整条刃线上的参数要求,避免了过去既繁琐又不稳定的工艺调整过程。
图4 工艺系统图3.3 铣刀上S 点的运动方程建立如图4所示的固定坐标系O c -X c Y c Z c 、工件坐标系O a -X a Y a Z a 和刀具坐标系O u -X u Y u Z u 。
为了简化运动过程,将锥形工件母线扳平,且与X c 轴重合,使被加工点始终位于水平母线上,螺旋线的起始点位于Z a 轴的负方向上。
根据螺旋角的定义可知,如果在加工过程中始终保持水平母线上的公切面方向一致,即可得到正确的刃线。
为此,根据式(1)确定刀具上S 点的运动方程式为X c =R sin α(e sin αctg β·θ-1)(3)S 点按式(3)方式作直线运动,同时令工件以θ角联动回转,即可加工出具有正确几何参数的刀刃。
不难发现,刀具上S 点的位置会影响槽深,因此在加工过程中,若加工点在公切面内移动,可得到变深的槽形,而刀刃曲线及前刀面参数保持不变。
3.4 加工干涉分析由图3可知,螺旋线投影曲线上每点的投影螺旋角是变化的,且角度峰值偏离水平母线位置。
分析16工具技术实际加工情况可知:在已加工面处,由于刃线投影螺旋角随着加工走向逐渐增大,所以单角铣刀与已加工刃线不会发生干涉;此外,由于加工点位于与工件接触的最外端,因而与未加工面也不会发生干涉。
所以,采用本文提出的工艺方法可以得到满足预期参数要求的槽形。
为了减少加工接触面积,可将单角铣刀大端面修成内锥形。
4 加工铣刀用数控机床的功能要求根据本文提出的工艺方法,用于加工等螺旋角锥形立铣刀的数控机床除必须具有两轴联动(即一个直线轴和一个回转轴联动)功能外,还应具备三个电控或手动角度调整轴,以满足工艺角度调整要求。
5 结语本文提出的等螺旋角锥形立铣刀加工新工艺不仅可满足等螺旋角锥形立铣刀的刀刃设计要求,还为此类刀具加工时的参数调整和机床选择提供了科学的理论依据。
参考文献1 吴序堂.圆锥螺旋面加工原理及其在分析螺旋槽锥形立铣刀参数时的应用.西安交通大学科技报告,19832 张 辉,姚南王旬等.数控刃磨等螺旋角刀具的特征点磨削法.第七届全国生产工程学术年会暨现代制造技术青年学术研讨会,1995编辑:胡红兵收稿日期:2000年9月加工铝合金工件大锥面专用数控成形刀具宁波高等专科学校(315010) 陈俊龙摘 要:设计和研制了用于加工铝合金工件大锥面的专用数控成形刀具,通过切削试验,确定了适当的切削速度和进给量。
关键词:数控刀具,铝合金,大锥面,切削速度,进给量S pecial NC Forming Cutter Used for MachiningBig Tapered Surface of Aluminum Alloy PartsChen JunlongA bstract:The special NC forming cutter used for machining the big tapered surface of aluminum alloy parts is designed andmanufactured.Through cutting tests,the suitable cutting speed and feed are determined.Keywords:NC cutter,aluminu m alloy,big tapered surface,cutting speed,feed 1 齿轮室大锥面的切削加工齿轮室是铝合金板类零件,材料为压铸铝Y112,在两大面上分布有多种直径的孔(如2-10+0.026+0.005mm、2- 10-0.025-0.04mm、 36+0.025 0mm等),还有一些特殊的台阶孔和大锥面。
图1所示的140°大锥面是锥面叶片泵的型腔面,该型腔面对锥度精度和表面粗糙度要求较高。
在立式加工中心上加工该型腔面的关键是采用适当的切削方式和切削刀具。
图1 齿轮室大锥面图由于锥面面积较大,压铸件表面又不平整,因此加工中常发生以下问题:①切削过程中发生啸叫和振动,导致表面质量达不到要求;②刀具耐用度低,一般只能加工20～30件工件;③退刀时易在已加工锥面上留下刀刃的直线痕迹。
2 专用数控成形刀具的设计将YG6硬质合金刀片焊接在刀头体上,再将刀头体安装在刀座和刀杆上制成专用数控成形刀具。
该刀具可利用专用刀杆在工具磨床上进行磨削,因而制作和修磨较方便。
我们分别制作了单刃、双刃和三刃的专用成形刀具,并进行了较长时间的试验及比较。
表1为三种结构型式刀具的切削试验结果(切削条件:主轴转速500r/min,进给量5mm/min)。
为便于计算和测试,刀具耐用度以加工工件数表示。
为便于比较,三种刀具的前角均磨成35°,后角均为10°。
172000年第34卷№12。
