第1课时 几何体的三视图

空间几何体的三视图和直观图（第一课时）木井中学陈文杰一、教材的地位和作用本节课是“空间几何体的三视图和直观图”的第一课时，主要内容是投影和三视图，这部分知识是立体几何的基础之一，一方面它是对上一节空间几何体结构特征的再一次强化，画出空间几何体的三视图并能将三视图还原为直观图,是建立空间概念的基础和训练学生几何直观能力的有效手段。

另外，三视图部分也是新课程高考的重要内容之一，常常结合给出的三视图求给定几何体的表面积或体积设置在选择或填空中。

同时，三视图在工程建设、机械制造中有着广泛应用，同时也为学生进入高一层学府学习有很大的帮助。

所以在人们的日常生活中有着重要意义。

二、教学目标（1）知识与技能：能画出简单空间图形(长方体，球，圆柱，圆锥，棱柱等的简易组合)的三视图，能识别上述三视图表示的立体模型，从而进一步熟悉简单几何体的结构特征。

（2）过程与方法：通过直观感知，操作确认，提高学生的空间想象能力、几何直观能力，培养学生的应用意识。

（3）情感、态度与价值观：让感受数学就在身边，提高学生学习立体几何的兴趣，培养学生相互交流、相互合作的精神。

三、设计思路本节课的主要任务是引导学生完成由立体图形到三视图，再由三视图想象立体图形的复杂过程。

直观感知操作确认是新课程几何课堂的一个突出特点，也是这节课的设计思路。

通过大量的多媒体直观，实物直观使学生获得了对三视图的感性认识，通过学生的观察思考，动手实践，操作练习，实现认知从感性认识上升为理性认识。

培养学生的空间想象能力，几何直观能力为学习立体几何打下基础。

教学的重点、难点（一）重点：画出空间几何体及简单组合体的三视图，体会在作三视图时应遵循的“长对正、高平齐、宽相等”的原则。

（二）难点：识别三视图所表示的空间几何体，即：将三视图还原为直观图。

四、学生现实分析本节首先简单介绍了中心投影和平行投影，中心投影和平行投影是日常生活中最常见的两种投影形式，学生具有这方面的直接经验和基础。

三视图【教学目标】（一）知识与技能：1．理解并掌握视图的概念，会判断简单几何体的三视图。

2．会画出圆柱、圆锥、球、棱柱的三视图。

3．培养我们的识图能力和观察能力。

（二）过程与方法：让学生经历观察，想象得出简单几何体的三视图，培养学生的空间想象力，形成从不同的角度观察事物，深入而全面地看问题的思想。

（三）情感态度：让学生在观察，试验，操作中，丰富数学活动经验，激发学生的练习兴趣。

【教学重点】掌握三视图的概念，会判断简单几何的三视图。

【教学难点】画组合几何体的三视图。

【课时安排】2课时【教学过程】【第一课时】一、情境导入，初步认识思考：在正午的太阳光下，一个物体在地面上的影子是一个圆，你能确定这个物体的形状吗？同学们讨论，分小组发言。

同学们发言完毕后，教师展示：如图所示的几何体，在正午的太阳光下，在地面的影子分别是什么？学生很容易得出它们的影子都是圆。

归纳：影子是圆的物体可以是圆、球、圆柱、圆锥等，这说明单凭在地上的影子，不可以确定物体的形状，即从一个方向看物体，不能确定物体的形状。

二、思考探究，获取新知（一）视图的概念：当物体的某个面平行于投影面时，这个面的正投影不改变这个图的形状和大小，按照这个原理，当从某一角度观察物体在这种正投影下的像就称为该物体的一个视图。

主视图是在正面内得到的由前向后观察物体的视图；俯视图是在水平面内得到的由上向下观察物体的视图；左视图是在侧面内得到的由左向右观察物体的视图。

主视图、左视图、俯视图统称为“三视图”。

（二）三视图的画法：例1：画出如图所示一些基本几何体的三视图。

分析：画这些基本几何体的三视图时，要注意从三个方向观察它们，具体画法为：确定主视图的位置，画出主视图；在主视图下方画出俯视图，注意与主视图“长对正”；在主视图的正右方画出左视图，注意与主视图“高平齐”、与俯视图“宽相等”。

解：1．圆柱2．三棱柱3．四棱柱4．球三视图一般规定主视图要在左上边，俯视图在主视图正下方，左视图在主视图右边，其中主视图反映物体的长和高，左视图反映物体的高和宽，俯视图反映物体的长和宽。

之间的关系；③会判断简单物体的三视图，发展合情推理能力和数学表达能力；④结合具体实例，初步体会视图在现实生活中的应用，感受数学与现实生活的密切联系，增强学生的数学应用意识。

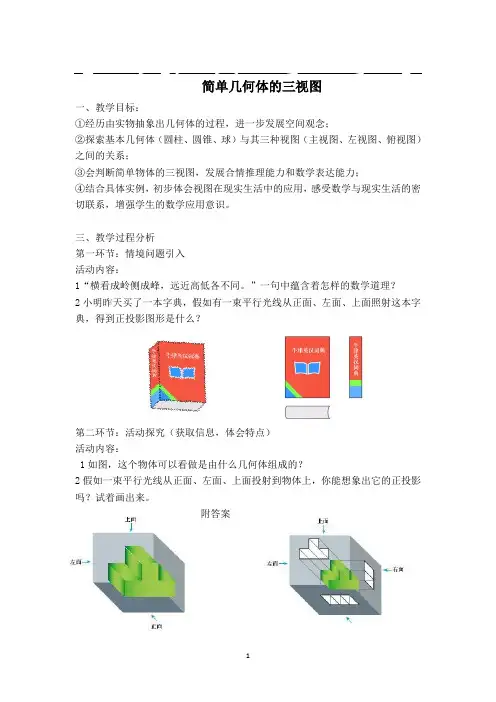

三、教学过程分析第一环节：情境问题引入活动内容：1“横看成岭侧成峰，远近高低各不同。

”一句中蕴含着怎样的数学道理？2小明昨天买了一本字典，假如有一束平行光线从正面、左面、上面照射这本字典，得到正投影图形是什么？第二环节：活动探究（获取信息，体会特点）活动内容：1如图，这个物体可以看做是由什么几何体组成的？2假如一束平行光线从正面、左面、上面投射到物体上，你能想象出它的正投影吗？试着画出来。

附答案活动目的：这一部分是对情境引入的深化，让学生经历实物抽象成几何体的，在前面的基础上将长方体增加到大小不一的两个，培养培养学生的抽象能力和想象能力，并在情境引入的基础上，清楚长方体三视图的特点，灵活运用所学得到两个长方体组合的三视图，培养学生举一反三的能力。

实际效果：学生在情境引入的铺垫下，通过自己的探究，从中获取了大量的信息和体验，亲身体会和经历了两个长方体组合的三视图的抽象过程。

而且小组之间互相补充、互相竞争，气氛热烈,使三视图知识信息的获取更加全面。

事实上，通过长方体三视图特点的一个自然感知的过程，学生都能用自己的语言归纳总结出三种视图的特点，这就为下一课时画棱柱三视图打好了基础。

第三环节：合作学习参照教材提供的几何体，提出问题：下图中物体的形状分别可以看成什么样的几何体？（2）你能在下列图形中找出上面几何体对应的主视图吗？（3）你能想象出它们的左视图和俯视图吗？与同伴交流，请你试着画出来。

（4）你能说出常见几何体的三种视图的特点吗？活动目的：以问题串的形式引导学生逐步深入的思考画出三种视图的特点。

第一个问题的设置帮助学生让学生经历将实物抽象成几何体的过程，培养学生的抽象学生经过前一环节对三视图的特点有了全面的认识，通过问题串的回答，使学生经历由圆柱、圆锥和球三种视图的转化过程，发展了学生的空间观念；进一步完善了学生对三视图的把握，对三视图的学习又迈出了一大步。

1.2空间几何体的三视图和直观图（第一课时）教学设计一、教学内容分析（一）教材地位和作用三视图是立体几何的基础之一，画出空间几何体的三视图并能将三视图还原为直观图，是建立空间观念的基础和训练学生几何直观能力的有效手段。

在近几年的高考考查中，利用三视图求直观图体积或表面积的题型屡见不鲜，这种题型的本质即为由三视图还原直观图，所以要求学生掌握由三视图还原直观图这部分内容显得尤其重要。

三视图对部分对学生的逻辑思维能力和空间想象能力提出了较高的要求，使学生谈“图”色变。

本节课是普通高中新课程人教版《必修2》第一章第二节第一课时的内容，是在学习空间几何体的结构特征之后，直观图之前，尚未学习点、直线、平面位置关系的情况下教学的。

学生在义务教育阶段，已经初步接触了正方体、长方体的几何特征以及简单几何体的表面积、体积的计算，会从不同的方向看物体得到不同的视图的方法。

与初中教学内容相比较，本节增加学习了台体的有关内容，简单组合体涉及柱体、锥体、台体以及球体，比义务教育阶段数学课程“空间与图形”部分呈现的组合体多。

通过本节知识的学习，为下一章点、直线、平面之间的位置关系学习打下基础，同时有利于培养学生空间想象能力，几何直观能力的，有利于培养学生学习立体几何的兴趣，体会数学的实用价值。

（二）教学内容及结构本章的主要内容是认识空间图形，通过对空间几何体的整体把握，培养和发展空间想象能力。

从学生熟悉的物体入手，使学生对物体形状的认识由感性上升到理性；通过三视图和直观图的学习，进一步认识空间几何体的结构。

本节课教材从了解中心投影和平行投影出发介绍三视图是利用三个正投影来表示空间几何体的的方法，并给出三视图的概念及作图规则。

要求学生能画出简单空间图形的三视图，能识别上述的三视图所表示的立体模型。

在此基础上，学习画出简单组合体（长方体、球、圆柱、圆锥、棱柱等的简易组合）的三视图，并识别三视图所表示的简单组合体。

（三）教学重难点1、重点：（1）画出空间几何体及简单组合体的三视图，（2）给出三视图，还原或想象出原实际图的结构特征，体会三视图的作用。

29.2 三视图第1课时三视图的识别与画法1．理解视图及三视图的概念；2．会辨别简单几何体的三种视图，能熟练画出简单几何体的三种视图(重点)；3．能根据三视图描述基本几何体或实物原型(难点)．一、情境导入一个物体从不同的角度观察，看到的形状可能是不相同的．观察一个玩具，我们从三个不同的角度看，得到三个图形，如图所示．你能说出它们是从哪个方向观察得到的吗？二、合作探究探究点一：几何体的三视图【类型一】判断简单几何体的三种视图()A．1个B．2个C．3个D．4个解析：圆柱的主视图、左视图都是长方形，而俯视图是圆；圆锥的主视图、左视图都是等腰三角形，而俯视图是带圆心的圆；球的三种视图都是圆；正方体的三种视图都是正方形，故选B.方法总结：常见的几何体有圆柱、圆锥、球以及直棱柱，竖直放置的圆柱、圆锥的主视图、左视图相同，一般的直棱柱的三种视图是不同的，而球和正方体的三种视图都是相同的，它们分别是圆和正方形．【类型二】根据实物确定视图如图，从不同方向看一只茶壶，你认为是俯视效果图的是()解析：俯视图就是从物体的正上方向下看到的视图，因而能够看到茶壶的顶部、壶把、壶嘴，故选A.方法总结：根据实物确定视图的方法：首先要弄清楚物体的主视图、左视图、俯视图的含义，然后根据实际物体思考三种视图的大体轮廓．探究点二：由三视图想象几何体【类型一】根据三视图判断几何体的形状()解析：A图的主视图、左视图均为等腰三角形，B图的左视图、俯视图均为矩形，C图的俯视图的外轮廓线为四边形，由此可排除A，B，C选项，抓住某个特征采用排除法是解决这类问题的常用方法．故选D.方法总结：主视图能体现物体的左右长度、上下高度；俯视图能体现物体的左右长度、前后宽度；左视图能体现物体的上下高度、前后宽度．通过观察三种视图可以想象出几何体的立体图形．变式训练：见《学练优》本课时练习“课堂达标训练”第8题【类型二】根据两种视图讨论构成几何体的小正方体的个数该位置小正方体的个数，请解答下列问题：(1)a，b，c各表示多少？(2)这个几何体最少由几个小立方体组成，最多又是多少？(3)当d＝e＝1，f＝2时，画出这个几何体的左视图．解：(1)由俯视图知道这个几何体共有三排三列，第三列只有一排，第二列有两排；而从主视图知道第三列的层数为3层，第二列的层数为1层，所以a为3，b，c应为1；(2)d，e，f既可以为1，也可以为2，但至少有一个为2，另外两个为1时，共有9个小立方体；另外两个都为2时，共有11个小正方体；故最少由9个小立方体搭成，最多由11个小立方体搭成；(3)左视图如右图所示．方法点拨：这类问题一般是给出一个由相同的小正方体搭成的立体图形的两种视图，要求想象出这个几何体可能的形状．解答时可以先由三种视图描述出对应的该物体，再由此得出组成该物体的部分个体的个数．变式训练：见《学练优》本课时练习“课后巩固提升”第6题三、板书设计1．三视图主视图：自几何体的前方向后投射，在正面投影面上得到的视图．俯视图：自几何体的上方向下投射，在水平投影面上得到的视图．左视图：自几何体的左侧向右投射，在侧面投影面上得到的视图．2．三视图的画法(1)主视图的长与俯视图的长对正；(2)主视图的高与左视图的高平齐；(3)俯视图的宽与左视图的宽相等．通过观察、操作、猜想、讨论、合作等活动，使学生体会到三视图中位置及各部分之间大小的对应关系．通过具体活动，积累学生的观察、想象物体投影的经验，发展学生的动手实践能力、数学思考能力和空间观念.。
