贴片铝电解电容100UF25V6.3x5.4规格书

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

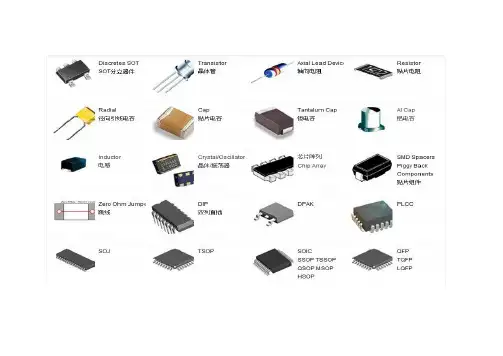

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

康富松电解电容全系列封装规格：产品名称：康富松电解电容ME系列型式：导针型特性：耐高温，标准品，通过无铅认证使用温度范围：-40 ~ +105℃(6.3 ~ 400V) -25 ~ +105℃(450V)额定工作电压范围：6.3 ~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.03CV or 4μA寿命(H)：2000产品名称：康富松电解电容RC系列型式：导针型特性：耐高温，低阻抗，通过无铅认证使用温度范围：-55 ~ +105℃(6.3 ~ 100V) -40 ~ +105℃(160 ~ 400V) -25 ~ +105℃(450V)6.3 ~ 450V额定工作电压范围：,120Hz) ℃电容量允许偏差：±20%(M) (at 20 漏电流：0.03CV or 4μA3000~5000 寿命(H)：RD系列产品名称：康富松电解电容型式：导针型特性：耐高温，通过无铅认证℃℃(6.3 ~ 100V) -40 ~ +105℃(160 ~ 400V) -25 ~ +105使用温度范围：-55 ~ +105(450V)6.3 ~ 450V额定工作电压范围：,120Hz) 电容量允许偏差：±20%(M) (at 20℃漏电流：0.03CV or 4μA2000~8000 ：(H)寿命产品名称：康富松电解电容RG 系列型式：导针型特性：耐高温，低阻抗，长寿命，通过无铅认证-40 ~ +105使用温度范围：℃6.3 ~ 50V额定工作电压范围：,120Hz) 20%(M) (at 20电容量允许偏差：±℃μA0.01CV or 3漏电流：4000~10000：(H)寿命产品名称：康富松电解电容KM系列型式：牛角型特性：普通品，通过无铅认证使用温度范围：-40 ~ +105℃(6.3 ~ 100V) -25 ~ +105℃(160 ~ 450V)额定工作电压范围：6.3 ~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.02CV or 3mA寿命(H)：2000产品名称：康富松电解电容BP系列型式：导针型特性：普通品，高纹波，通过无铅认证使用温度范围：-40 ~ +85℃额定工作电压范围：25 ~ 50V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：Aμ100寿命(H)：1000产品名称：康富松电解电容BQ系列型式：导针型特性：高纹波，通过无铅认证使用温度范围：-25 ~ +105℃额定工作电压范围：200 ~400V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：Aμ100寿命(H)：1000产品名称：康富松电解电容ES系列型式：导针型特性：普通品，高纹波，通过无铅认证使用温度范围：-40 ~ +85℃额定工作电压范围：25 ~ 50V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：3√CV寿命(H)：2000产品名称：康富松电解电容HD系列型式：导针型特性：耐高温，通过无铅认证使用温度范围：-40 ~ +105℃(160 ~ 400V) -25 ~ +105℃(450V) 额定工作电压范围：160 ~450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：CV≦1000 I=0.1CV+40 CV>1000 I=0.04CV+100寿命(H)：8000~10000产品名称：康富松电解电容HE系列型式：导针型特性：耐高温，通过无铅认证使用温度范围：-40 ~ +125℃(10 ~ 250V) -25 ~ +125℃(350~450V) 额定工作电压范围：10 ~450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.03CV or 4μA寿命(H)：2000产品名称：康富松电解电容HW系列型式：导针型特性：长寿命，通过无铅认证使用温度范围：-40 ~ +105℃(160 ~ 400V) -25 ~ +105℃(420~450V) 额定工作电压范围：160 ~450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.03CV寿命(H)：10000~12000产品名称：康富松电解电容HY系列型式：导针型特性：高纹波，通过无铅认证使用温度范围：-40 ~ +130℃(160 ~ 400V) -25 ~ +130℃(450V)额定工作电压范围：160 ~450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.02CV寿命(H)：3000~15000产品名称：康富松电解电容JE系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +130℃(160 ~ 450V)160 ~450V额定工作电压范围：电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.02CV寿命(H)：4000~20000产品名称：康富松电解电容Ke系列型式：导针型特性：普通品，通过无铅认证使用温度范围：-40 ~ +85℃(6.3 ~ 400V) -25 ~ +85℃(450V) 额定工作电压范围：6.3 ~450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.03CV寿命(H)：2000产品名称：康富松电解电容LL/LM系列型式：导针型特性：高纹波，通过无铅认证使用温度范围：LL:-40~+85 LM:-40~+105额定工作电压范围：6.3 ~100V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.002CV or 0.4μA寿命(H)：1000产品名称：康富松电解电容mp系列型式：导针型特性：小型号，通过无铅认证使用温度范围：-40 ~ +85℃额定工作电压范围：4 ~50V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.01CV or 3uA寿命(H)：1000产品名称：康富松电解电容mq系列型式：导针型特性：通过无铅认证使用温度范围：-55 ~ +105℃额定工作电压范围：6.3~50V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.01CV or 3uA寿命(H)：1000产品名称：康富松电解电容NP系列型式：导针型特性：普通品，通过无铅认证使用温度范围：-40 ~ +85℃额定工作电压范围：6.3 ~100V电容量允许偏差：±20%(M) (at 20℃,120Hz) 漏电流：0.06CV or 10μA.寿命(H)：2000产品名称：康富松电解电容NQ系列型式：导针型特性：普通品，通过无铅认证使用温度范围：-40 ~ +85℃额定工作电压范围：6.3 ~100V电容量允许偏差：±20%(M) (at 20℃,120Hz) 漏电流：0.06CV or 10μA.寿命(H)：1000产品名称：康富松电解电容PH系列型式：导针型特性：通过无铅认证使用温度范围：-20~ +55℃额定工作电压范围：300 &330V电容量允许偏差：±20%(M) (at 20℃,120Hz) 漏电流：1×C.寿命(H)：产品名称：康富松电解电容RF系列型式：导针型特性：高频低阻，通过无铅认证使用温度范围：-55 ~ +105℃额定工作电压范围：6.3 ~63V电容量允许偏差：±20%(M) (at 20℃,120Hz) 漏电流：0.01CV or 3μA.寿命(H)：2000~8000产品名称：康富松电解电容RT系列型式：导针型特性：低阻，通过无铅认证．使用温度范围：-40 ~ +105℃额定工作电压范围：6.3 ~100V电容量允许偏差：±20%(M) (at 20℃,120Hz) 漏电流：0.01CV or 3μA.寿命(H)：2000~5000产品名称：康富松电解电容RU系列型式：导针型特性：低ESR，通过无铅认证使用温度范围：-40 ~ +105℃额定工作电压范围：6.3 ~16V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.03CV or10μA.寿命(H)：2000产品名称：康富松电解电容SL系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +85℃额定工作电压范围：4 ~63V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.02CV or 3uA,.寿命(H)：1000产品名称：康富松电解电容SN系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +85℃额定工作电压范围：6.3~50V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.05CV or 10uA,.寿命(H)：2000产品名称：康富松电解电容SS系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +85℃额定工作电压范围：4 ~63V,120Hz) ℃20%(M) (at 20电容量允许偏差：±．漏电流：0.01CV or 3uA,.寿命(H)：1000产品名称：康富松电解电容SU系列型式：导针型特性：低阻抗，通过无铅认证使用温度范围：-55 ~ +105℃额定工作电压范围：6.3 ~35V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.01CV or 3uA,.寿命(H)：1000产品名称：康富松电解电容SV系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +105℃额定工作电压范围：6.3 ~50V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.01CV or 3uA,.寿命(H)：5000产品名称：康富松电解电容TB系列型式：导针型特性：低成本，通过无铅认证使用温度范围：-40 ~ +105℃(160 ~ 400V)额定工作电压范围：160 ~400V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.02CV,.寿命(H)：3000产品名称：康富松电解电容TC系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +105℃(160 ~ 400V) -25 ~ +105℃(450V) 额定工作电压范围：160~450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.02CV.寿命(H)：5000产品名称：康富松电解电容TD系列型式：导针型特性：长寿命，通过无铅认证使用温度范围：-40 ~ +130℃(160 ~ 400V) -25 ~ +130℃(160 ~ 450V)额定工作电压范围：160~450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.02CV.寿命(H)：2000~8000产品名称：康富松电解电容pm系列型式：焊片型特性：通过无铅认证使用温度范围：-20℃~ +55℃额定工作电压范围：330V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：1×C (uA) after 5 minutes.寿命(H)：5000产品名称：康富松电解电容wg系列型式：焊片型特性：高纹波，通过无铅认证使用温度范围：-20℃~ +85℃额定工作电压范围：400 ~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.01CV or 5mA寿命(H)：5000产品名称：康富松电解电容wm系列型式：焊片型特性：通过无铅认证使用温度范围：-25℃~ +70℃额定工作电压范围：315V,475V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.06 CV or 3mA寿命(H)：40℃时以充电0.8秒，放电0.2秒为一周期，经过1000,000个周期后产品名称：康富松电解电容EM系列型式：牛角型特性：通过无铅认证使用温度范围：-25 ~ +105℃额定工作电压范围：200 ~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：I ≦3√CV寿命(H)：2000产品名称：康富松电解电容kn系列型式：牛角型特性：通过无铅认证使用温度范围：-25 ~ +105℃额定工作电压范围：160 ~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：I ≦3√CV寿命(H)：5000产品名称：康富松电解电容kp系列型式：牛角型特性：通过无铅认证使用温度范围：-25 ~ +105℃额定工作电压范围：160 ~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：I ≦3√CV寿命(H)：7000产品名称：康富松电解电容kq系列型式：牛角型特性：通过无铅认证使用温度范围：-25 ~ +105℃额定工作电压范围：160 ~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：I ≦3√CV寿命(H)：7000~10000产品名称：康富松电解电容LS系列型式：牛角型特性：通过无铅认证嵌入式，(160 ~ 450V)℃-25 ~ +85 (6.3 ~ 100V) ℃-40 ~ +85使用温度范围：额定工作电压范围：6.3 ~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.02CV or 3mA,寿命(H)：2000产品名称：康富松电解电容WE系列型式：螺栓型特性：通过无铅认证使用温度范围：-40 ~ +105℃(10 ~ 100V) -25 ~ +105℃(160 ~ 400V) 额定工作电压范围：10~ 400V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.02CV or 5mA,,寿命(H)：2000产品名称：康富松电解电容WF系列型式：螺栓型特性：高纹波，通过无铅认证使用温度范围：-25 ~ +85℃额定工作电压范围：350~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.02CV or 5mA,,寿命(H)：5000。

公司地址：广东省东莞市长安镇沙头裕成路1号承兴电子高新技术科技园81604911、81604922版 本version日 期Date A-02022/6/21第一次发行卢英桃变更申请记录/Change Request Record变更内容 Change The Content制 作ProducerPart Number System（产品编码）12345679101112131415182021TOL.CodeLG LR 104J B P0ER PR 224K C PH MV 334L D VT VD 474M E SM SX 105N F KS KF 225G GM KM 335I GS EF 475K ZF GR 106L LF GF 226N EL AL 336O KL HL 476P FL GL 107Q ML ZL 227R PL RL 337S LM LK 687T LH LL 158U NM NS 229X NP NH 339CodeBP PZ 479G6MZ FZ 10T 5D LZ PF 15T 5E AP PE 22T 5T LS LP 33T 6B FP PN 10M 7G MN MG 22M 9MBPG187A512C5D5E5F516G51720212530354045458161719COLORSHAPERROBlack SERIESCAPCITANCEVOLTAGECASE SIZETYPESLEEVEOTHERSCase Size Liameten BackgroundCode Special 0.1±5%40043 Bulk 0.22±10% 6.36R34PCB Termial 80085Ammo Taping H No special Green L Violet Other trademark Navy blue 0.47±20%10010 6.3 2.0mm Pitch 2.5mm Pitch T250.33±15% 3.5mm Pitch T20Light purple 1±30%160168Sky blue 3.303503512.5 5.0mm Pitch T50Coffee 2.2-20%5005016Lead Cut & FormT35-40%2502510Orange red 1006306318C-Type CXX Transparentblue 4.7V-Type VXX 22-20%8008022E-Type 12012030Q-Type EXX 3310%10010025QXX 10040%16016035P-Type PXX 47-20%Printing color 220-10%20020040W-Type WXX Black 1HXX 33020%22022051K-Type GoldenKXX White 2680025025063.5H-Type 150020%31531576Y-Type22000035035090I 3300050%400400Len.(mm)47000-5+204204206100000450450 5.4150000500500 5.5220000550550 5.8PET S E Plane F 3300006006006.2PVC9V-chipConvex T 10000007.7Snap-in V18010.522000001212.513.514.515.51616.517202125303540Code Code W AC X V R Code WO X0G0VXCXSeries Cap(MFD)Tolerance VoltageCode Feature Code Z Ø8 F=2.5mm Finite height KSpecial voltageMSpecial capacitanceS T Transparent yellowYSleeve MaterialCode Rubber Shape Code 4Silvery 3YXX V-CHIPNB116.17.18 CODE Polymer NB2V序号No 目录INDEX页page1 概述SCOPE 32 外形尺寸图及尺寸表Case size table 33 技术性能 SPECIFICATIONS 44 称电容量、额定电压、额定纹波电流与外形尺寸对应表Nominal capacitance, rated voltage, rated ripple current and casesize table5-65 构造图及材料表 Frame drawing and materials 76 试验方法及要求 TESTS8-117 标志 Marking 128 片式铝电解电容的编带V- Chip Type Aluminum Electrolytic Capacitors13一、概述 SCOPE本产品规格书适用于东莞承兴电子科技有限公司VT型片式铝电解电容器产品。

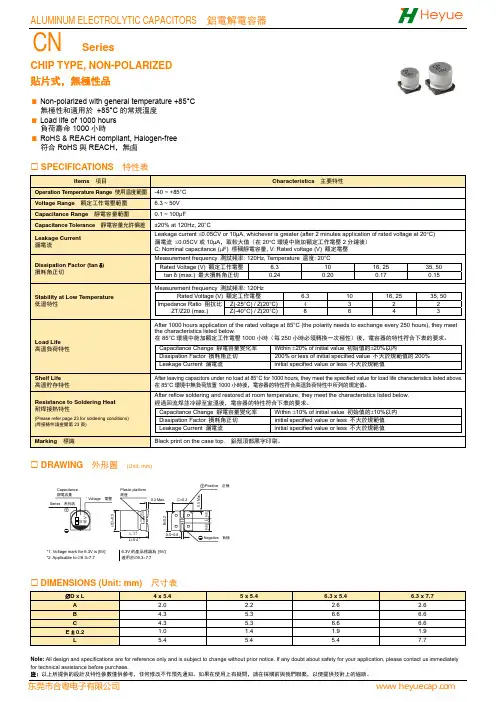

CHIP TYPE, NON-POLARIZED貼片式，無極性品Non-polarized with general temperature +85°C 無極性和適用於 +85°C 的常規溫度 Load life of 1000 hours 負荷壽命1000小時RoHS & REACH compliant, Halogen-free 符合RoHS 與REACH ，無鹵SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍-40 ~ +85°C Voltage Range 額定工作電壓範圍 6.3 ~ 50V Capacitance Range 靜電容量範圍 0.1 ~ 100μFCapacitance Tolerance 靜電容量允許偏差 ±20% at 120Hz, 20°CLeakage Current 漏電流Leakage current ≤0.05CV or 10μA, whichever is greater (after 2 minutes application of rated voltage at 20°C) 漏電流 ≤0.05CV 或10μA ，取較大值（在20°C 環境中施加額定工作電壓2分鐘後） C: Nominal capacitance (μF) 標稱靜電容量, V: Rated voltage (V) 額定電壓Dissipation Factor (tan δ)損耗角正切Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°C Rated Voltage (V) 額定工作電壓 6.3 10 16, 25 35, 50 tan δ (max.) 最大損耗角正切 0.24 0.20 0.17 0.15 Stability at Low Temperature低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓 6.3 10 16, 25 35, 50Impedance Ratio 阻抗比ZT/Z20 (max.) Z(-25°C) / Z(20°C)43 2 2 Z(-40°C) / Z(20°C)8 64 3 Load Life 高溫負荷特性After 1000 hours application of the rated voltage at 85°C (the polarity needs to exchange every 250 hours), they meetthe characteristics listed below.在85°C 環境中施加額定工作電壓1000小時（每250小時必須轉換一次極性）後，電容器的特性符合下表的要求。

各种贴片电容容值表X7R贴片电容简述X7R贴片电容属于EIA规定的Class 2类材料的电容。

它的容量相对稳定。

X7R贴片电容特性具有较高的电容量稳定性，在-55℃～125℃工作温度范围内，温度特性为±15%。

层叠独石结构，具有高可靠性。

优良的焊接性和和耐焊性，适用于回流炉和波峰焊。

应用于隔直、耦合、旁路、鉴频等电路中。

X7R贴片电容容量范围厚度与符号对应表NPO COG 贴片电容容量规格表默认分类 2009-07-15 16:28 阅读354 评论1字号：大大中中小小NPO(COG)贴片电容属于Class 1温度补偿型电容。

它的容量稳定，几乎不随温度、电压、时间的变化而变化。

尤其适用于高频电子电路。

具有最高的电容量稳定性，在-55℃～125℃工作温度范围内,温度特性为：0±30ppm/℃(COG）、0±60ppm/℃(COH）。

层叠独石结构，具有高可靠性。

优良的焊接性和和耐焊性，适用于回流炉和波峰焊。

应用于各种高频电路,如:振荡、计时电路等。

半导体瓷：其电气性能对外界物理条件极其敏感，可制造各种敏感元件。

比如热敏电阻，气敏电阻。

磁性瓷：即铁氧体瓷，是铁磁性氧化物。

用以制造高频或微波铁氧体器件、以及恒磁器件。

如VCD中的磁珠。

微波介质瓷：其品质因素大，频率特性好，可制作声表面波滤波器(SAWF)；陶瓷滤波器(CF)。

贴片电容的材质规格贴片电容目前使用NPO、X7R、Z5U、Y5V等不同的材质规格，不同的规格有不同的用途。

下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是敝司三巨电子公司的命名方法，其他公司的产品请参照该公司的产品手册。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

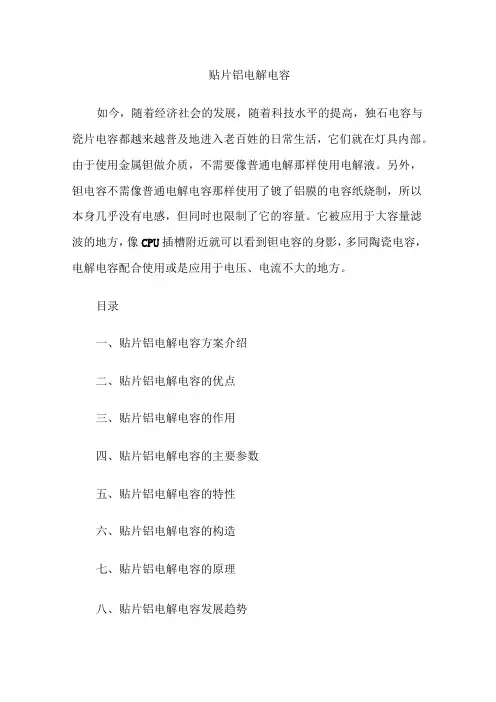

贴片铝电解电容如今，随着经济社会的发展，随着科技水平的提高，独石电容与瓷片电容都越来越普及地进入老百姓的日常生活，它们就在灯具内部。

由于使用金属钽做介质，不需要像普通电解那样使用电解液。

另外，钽电容不需像普通电解电容那样使用了镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。

它被应用于大容量滤波的地方，像CPU插槽附近就可以看到钽电容的身影，多同陶瓷电容，电解电容配合使用或是应用于电压、电流不大的地方。

目录一、贴片铝电解电容方案介绍二、贴片铝电解电容的优点三、贴片铝电解电容的作用四、贴片铝电解电容的主要参数五、贴片铝电解电容的特性六、贴片铝电解电容的构造七、贴片铝电解电容的原理八、贴片铝电解电容发展趋势正文一、贴片铝电解电容方案介绍电解电容器是以电解的方法形成的氧化皮膜作为介质而作成的电容器。

而铝电解电容器是以高纯度铝当阳极，和以乙二醇、丙三醇、硼和氨水等等所组成的糊状物当电解液，在电解液中电解使铝表面产生一层极薄的氧化铝膜为介质所作成的电容器。

电解电容器因为电介质薄膜可以作得很薄，因此可以作出体积小容量大的电容器，为大容量电容器的主要的零件。

但是电解电容器却有不少缺哈，例如频井特性和温度特性差，而且漏电流和介质损失大等等。

另外，当极性被反接时或两端所加得电压超出规格时，其安全性将被破坏，电解液将被气化而爆出（即俗称所谓的击穿）有很多的外在环境因素都会引起电解电容器性能上的劣化，如温度、湿度、气压和振动等，电气方面的影响则包括了电压、涟波、电流和充放电等。

二、贴片铝电解电容的优点贴片铝电解电容与传统的电解电容相比，它采用具有高导电度、高稳定性的导电高分子材料作为固态电解质，代替了传统铝电解电容器的电解液，它所采用的电解质电导率很高，再加上其独特的结构设计，大幅度改善传统液态铝电解电容器的缺点，展现出极为优异的特性。

1、理想的高频低阻抗特性。

高分子聚合物固体电解电容器的损耗极低，具有理想的高频低阻抗特性，所以广泛应用于退藕、滤波设计等电路中，效果理想，特别是高频滤波效果优秀。

英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图A-3216封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10VB-3528封装尺寸图表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16VC-6032封装尺寸图表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V7343 7227(“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。

”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。

给医疗组的一哥们问起来：“它不跟普通电解电容一样么？普通电解画白道子的一端是‘负’极啊？再或者它应该和贴片二极管一样吧？二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧？于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：××1206具体尺寸：××贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。

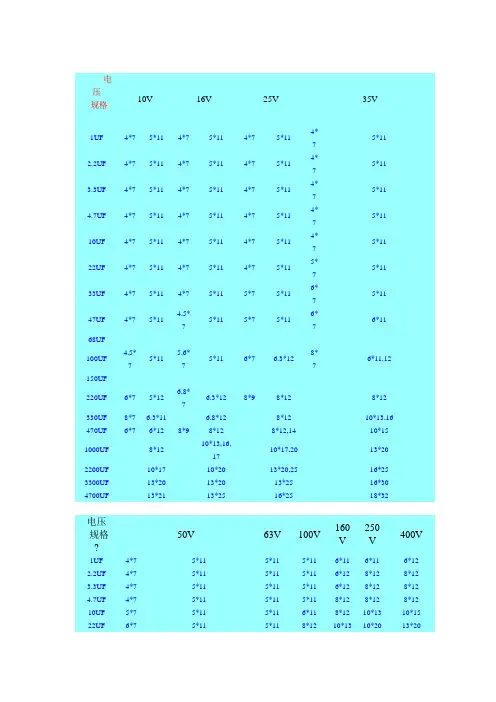

电压规格10V16V25V35V1UF4*75*114*75*114*75*114*75*112.2UF4*75*114*75*114*75*114*75*113.3UF4*75*114*75*114*75*114*75*114.7UF4*75*114*75*114*75*114*75*1110UF4*75*114*75*114*75*114*75*1122UF4*75*114*75*114*75*115*75*1133UF4*75*114*75*115*75*116*75*1147UF4*75*114,5*75*115*75*116*76*1168UF100UF 4,5*75*115,6*75*116*7 6.3*128*76*11,12150UF220UF6*75*126,8*76.3*128*98*128*12330UF8*7 6.3*116,8*128*1210*13,16 470UF6*76*128*98*128*12,1410*151000UF8*1210*13,16,1710*17,2013*202200UF10*1710*2013*20,2516*25 3300UF13*2013*2013*2516*30 4700UF13*2113*2516*2518*32电压规格? 50V63V100V160V250V400V1UF4*75*115*115*116*116*116*122.2UF4*75*115*115*116*128*128*123.3UF4*75*115*115*116*128*128*124.7UF4*75*115*115*118*128*128*12 10UF5*75*115*116*118*1210*1310*15 22UF6*75*115*118*1210*1310*2013*2033UF6*7 6.3*126*1110*1310*2013*2013*25 47UF8*7 6.3*126*1110*1713*2013*2016*25 68UF18*26 100UF8*128*1410*2013*2016*2518*32 150UF16*25220UF10*1310*2013*2516*3022*30330UF10*2012*2016*2518*35470UF10*2013*2016*2522*351000UF13*2516*2522*302200UF16*3018*353300UF19*3622*404700UF21*4225*45CD110系列电容器|6.3V/22000uF引线式电容器\85℃普通品电容器6.3V/220uF小体积电容Φ5*116.3V/330uF小体积电容Φ6.3*116.3V/470uF小体积电容Φ6.3*116.3V/1000uF小体积电容Φ8*11.56.3V/2200uF小体积电容Φ10*206.3V/3300uF小体积电容Φ10*206.3V/4700uF小体积电容Φ12.5*206.3V/6800uF小体积电容Φ12.5*256.3V/10000uF小体积电容Φ16*256.3V/15000uF小体积电容Φ16*35.56.3V/22000uF小体积电容Φ18*4010V/47uF小体积电容Φ5*1110V/100uF小体积电容Φ5*1110V/220uF小体积电容Φ6.3*1110V/330uF小体积电容Φ6.3*1110V/470uF小体积电容Φ8*11.510V/1000uF小体积电容Φ10*12.510V/2200uF小体积电容Φ10*2010V/3300uF小体积电容Φ12.5*2010V/4700uF小体积电容Φ12.5*2510V/6800uF小体积电容Φ16*2510V/10000uF小体积电容Φ16*35.510V/15000uF小体积电容Φ18*35.516V/10uF小体积电容Φ5*1116V/22uF小体积电容Φ5*1116V/33uF小体积电容Φ5*1116V/47uF小体积电容Φ5*1116V/100uF小体积电容Φ5*1116V/330uF小体积电容Φ8*11.516V/470uF小体积电容Φ8*11.516V/1000uF小体积电容Φ10*1616V/2200uF小体积电容Φ12.5*20 16V/3300uF小体积电容Φ12.5*25 16V/4700uF小体积电容Φ16*2516V/6800uF小体积电容Φ16*35.5 16V/10000uF小体积电容Φ18*35.525V/4.7uF小体积电容Φ5*1125V/10uF小体积电容Φ5*1125V/22uF小体积电容Φ5*1125V/33uF小体积电容Φ5*1125V/47uF小体积电容Φ5*1125V/100uF小体积电容Φ6.3*1125V/220uF小体积电容Φ8*11.525V/330uF小体积电容Φ10*12.5 25V/470uF小体积电容Φ10*12.5 25V/1000uF小体积电容Φ10*2025V/2200uF小体积电容Φ12.5*25 25V/3300uF小体积电容Φ16*2525V/4700uF小体积电容Φ16*31.5 25V/6800uF小体积电容Φ18*35.535V/4.7uF小体积电容Φ5*1135V/10uF小体积电容Φ5*1135V/22uF小体积电容Φ5*1135V/33uF小体积电容Φ5*1135V/47uF小体积电容Φ5*1135V/100uF小体积电容Φ6.3*1135V/220uF小体积电容Φ8*11.535V/330uF小体积电容Φ10*12.5 35V/470uF小体积电容Φ10*1635V/1000uF小体积电容Φ12.5*20 35V/2200uF小体积电容Φ16*3035V/3300uF小体积电容Φ16*35.5 35V/4700uF小体积电容Φ18*35.550V/0.1uF小体积电容Φ5*1150V/0.22uF小体积电容Φ5*1150V/0.33uF小体积电容Φ5*1150V/0.47uF小体积电容Φ5*1150V/1uF小体积电容Φ5*1150V/3.3uF小体积电容Φ5*1150V/4.7uF小体积电容Φ5*1150V/10uF小体积电容Φ5*1150V/22uF小体积电容Φ5*1150V/33uF小体积电容Φ5*1150V/47uF小体积电容Φ6.3*1150V/100uF小体积电容Φ8*11.5 50V/220uF小体积电容Φ10*12.5 50V/330uF小体积电容Φ10*1650V/470uF小体积电容Φ12.5*20 50V/1000uF小体积电容Φ16*25 50V/2200uF小体积电容Φ16*35.5 50V/3300uF小体积电容Φ18*35.563V/4.7uF小体积电容Φ5*1163V/10uF小体积电容Φ5*1163V/22uF小体积电容Φ5*1163V/33uF小体积电容Φ6.3*1163V/47uF小体积电容Φ6.3*1163V/100uF小体积电容Φ10*12.5 63V/220uF小体积电容Φ10*1663V/330uF小体积电容Φ10*2063V/470uF小体积电容Φ12.5*20 63V/1000uF小体积电容Φ16*25100V/0.1uF小体积电容Φ5*11 100V/0.22uF小体积电容Φ5*11 100V/0.33uF小体积电容Φ5*11 100V/0.47uF小体积电容Φ5*11 100V/1uF小体积电容Φ5*11100V/2.2uF小体积电容Φ5*11 100V/3.3uF小体积电容Φ5*11 100V/4.7uF小体积电容Φ5*11 100V/10uF小体积电容Φ6.3*11 100V/22uF小体积电容Φ6.3*11 100V/33uF小体积电容Φ8*11.5 100V/47uF小体积电容Φ10*12.5 100V/100uF小体积电容Φ10*20 100V/220uF小体积电容Φ10*12.5 100V/330uF小体积电容Φ16*25 100V/470uF小体积电容Φ16*25 100V/1000uF小体积电容Φ18*40160V/0.47uF小体积电容Φ6.3*11 160V/1uF小体积电容Φ6.3*11 160V/2.2uF小体积电容Φ6.3*11 160V/3.3uF小体积电容Φ6.3*11 160V/4.7uF小体积电容Φ6.3*11 160V/10uF小体积电容Φ8*11.5 160V/22uF小体积电容Φ10*16 160V/33uF小体积电容Φ10*20 160V/47uF小体积电容Φ12.5*25 160V/100uF小体积电容Φ16*25 160V/220uF小体积电容Φ16*35.5 160V/330uF小体积电容Φ18*31.5200V/0.47uF小体积电容Φ6.3*11 200V/1uF小体积电容Φ6.3*11 200V/2.2uF小体积电容Φ6.3*11 200V/3.3uF小体积电容Φ6.3*11 200V/4.7uF小体积电容Φ8*11.5 200V/10uF小体积电容Φ10*12.5 200V/22uF小体积电容Φ10*20 200V/33uF小体积电容Φ12.5*20 200V/47uF小体积电容Φ12.5*20 200V/100uF小体积电容Φ16*25 200V/220uF小体积电容Φ18*35.5250V/0.47uF小体积电容Φ6.3*11 250V/1uF小体积电容Φ6.3*11 250V/2.2uF小体积电容Φ6.3*11 250V/3.3uF小体积电容Φ8*11.5 250V/4.7uF小体积电容Φ8*11.5 250V/10uF小体积电容Φ10*16 250V/22uF小体积电容Φ10*20 250V/33uF小体积电容Φ12.5*25 250V/47uF小体积电容Φ12.5*25 250V/100uF小体积电容Φ16*31.5315V/0.47uF小体积电容Φ6.3*11 315V/1uF小体积电容Φ6.3*11 315V/2.2uF小体积电容Φ8*11.5 315V/3.3uF小体积电容Φ10*12.5 315V/4.7uF小体积电容Φ10*12.5 315V/10uF小体积电容Φ10*20 315V/22uF小体积电容Φ12.5*20 315V/33uF小体积电容Φ10*25315V/47uF小体积电容Φ16*25 315V/100uF小体积电容Φ18*31.5350V/0.47uF小体积电容Φ6.3*11 350V/1uF小体积电容Φ6.3*11 350V/2.2uF小体积电容Φ8*11.5 350V/3.3uF小体积电容Φ10*12.5 350V/4.7uF小体积电容Φ10*12.5 350V/10uF小体积电容Φ10*20 350V/22uF小体积电容Φ12.5*25 350V/33uF小体积电容Φ10*25 350V/47uF小体积电容Φ16*25 350V/100uF小体积电容Φ18*31.5400V/0.47uF小体积电容Φ6.3*11 400V/1uF小体积电容Φ6.3*11 400V/2.2uF小体积电容Φ8*11.5 400V/3.3uF小体积电容Φ10*12.5 400V/4.7uF小体积电容Φ10*12.5 400V/10uF小体积电容Φ10*20 400V/22uF小体积电容Φ12.5*25 400V/33uF小体积电容Φ10*25 400V/47uF小体积电容Φ16*31.5450V/0.47uF小体积电容Φ8*11.5 450V/1uF小体积电容Φ8*11.5 450V/2.2uF小体积电容Φ10*12.5 450V/3.3uF小体积电容Φ10*12.5 450V/4.7uF小体积电容Φ10*20 450V/10uF小体积电容Φ12.5*25 450V/22uF小体积电容Φ10*25 450V/33uF小体积电容Φ16*31.5 450V/47uF小体积电容Φ16*35.5。

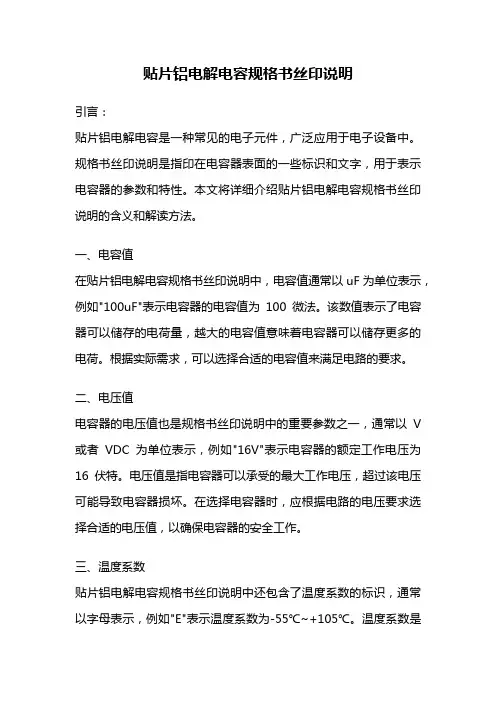

贴片铝电解电容规格书丝印说明引言：贴片铝电解电容是一种常见的电子元件，广泛应用于电子设备中。

规格书丝印说明是指印在电容器表面的一些标识和文字，用于表示电容器的参数和特性。

本文将详细介绍贴片铝电解电容规格书丝印说明的含义和解读方法。

一、电容值在贴片铝电解电容规格书丝印说明中，电容值通常以uF为单位表示，例如"100uF"表示电容器的电容值为100微法。

该数值表示了电容器可以储存的电荷量，越大的电容值意味着电容器可以储存更多的电荷。

根据实际需求，可以选择合适的电容值来满足电路的要求。

二、电压值电容器的电压值也是规格书丝印说明中的重要参数之一，通常以V 或者VDC为单位表示，例如"16V"表示电容器的额定工作电压为16伏特。

电压值是指电容器可以承受的最大工作电压，超过该电压可能导致电容器损坏。

在选择电容器时，应根据电路的电压要求选择合适的电压值，以确保电容器的安全工作。

三、温度系数贴片铝电解电容规格书丝印说明中还包含了温度系数的标识，通常以字母表示，例如"E"表示温度系数为-55℃~+105℃。

温度系数是指电容值随温度变化的程度，不同的温度系数对应不同的应用环境。

在高温环境下，应选择具有较高温度系数的电容器，以保证电容值的稳定性。

四、极性贴片铝电解电容是一种极性元件，规格书丝印说明中通常会标明正负极性，例如"+"和"-"符号。

正极性表示电容器的正极，负极性表示电容器的负极，接线时应确保正确连接，否则可能导致电容器损坏。

五、尺寸和外观贴片铝电解电容的规格书丝印说明中还包含了尺寸和外观的标识，通常以数字和字母组合表示，例如"6.3×5.4"表示电容器的尺寸为6.3毫米×5.4毫米。

尺寸和外观标识有助于确定电容器的安装位置和布局，以便于电路设计和组装。

结论：贴片铝电解电容规格书丝印说明提供了关于电容器参数和特性的重要信息，正确解读规格书丝印说明对于选择和使用电容器至关重要。

贴片产品各部位示意图
各规格部位尺寸：
部位代码
4*5.4 5*5.4 6.3*5.4 6.3*7.7 8*10.2 4*5.4A 1.8 2.1 2.4 2.5 2.9 3.2 B 4.3 5.3 6.6 6.6 8.3 10.3 C 4.3 5.3 6.6 6.6 8.3 10.3 E 1.0 1.3 2.2 2.2 3.1 4.5 L 5.4 5.4 5.4 7.7 10.2 10.2 H 0.5—0.8 0.8~1.2 0.8~1.2
Rated ripple current(mA.85℃.120HZ )
纹波电流频率补偿系数
频率
50HZ 120HZ 300HZ 1KHZ
10KHZ 容量范围 0.1—47UF 0.80 1.00 1.20 1.30 1.50
100—1500UF 0.80 1.00 1.10 1.15
1.20
本公司是专业生产.开发和销售SYK 品牌的贴片全系列铝电解电容器的高科技企业，以上是我公司生
产的SYB 系列85℃.,2000H 的产品，以上各种数据会因为规格系列尺寸不同而有所差距，本公司还有SYK,SYZ,SYS,SYC 等各系列产品，同时还可以按照客户的要求设计和生产不同规格和尺寸产品，可月生产不同规格尺寸的贴片电容器2000万只，本公司的产品所用主要原材料都是采购日本.韩国知名铝电解电容器原材料生产商，生产所用机械设备都是目前国际上最先进的机器，保证各品质数据和质量不低于国内同行业生产的产品，保证所有销售产品都是本公司生产工厂原厂产品，严格按照环保要求生产，在产品使用周期内的产品，欢迎各工厂和国内外贸易商来本公司洽谈订货。

贴片铝电解电容规格书丝印说明贴片铝电解电容规格书丝印说明尊敬的用户，非常感谢您选择使用我们的贴片铝电解电容。

为了确保您正确使用并发挥出电容的最佳性能，我们特意为您准备了这篇规格书丝印说明。

请您详细阅读以下内容，并在使用过程中遵循相关指导。

1. 规格说明：- 容量（C）：我们的电容提供了多种容量选择，从微型电容到大容量电容，以满足不同应用的需求。

请在选型时仔细考虑您的具体应用场景，确保所选容量符合要求。

- 电压（V）：我们提供了不同电压等级的电容。

在使用过程中，请务必确保所选电压等级高于或等于所需工作电压，防止超压损坏电容。

- 允许偏差：由于制造工艺和环境因素的影响，电容的容量和电压可能会存在一定的偏差。

这些偏差通常在规格书丝印上做了标注，请您在使用前了解并合理考虑。

2. 丝印标识：- 容量标识：容量通常以“μF”为单位进行标识，并在丝印上以数字形式显示。

例如，若丝印显示为100，则表示容量为100微法（μF）。

- 电压标识：电容的电压等级通常以“V”为单位进行标识，并在丝印上以数字形式显示。

例如，若丝印上显示为25V，则表示电容的电压等级为25伏特（V）。

- 极性标识：贴片铝电解电容通常为极性电容，正极和负极在表面上会有相应的标记。

请您在使用过程中务必将电容的正极正确连接至正极引脚，负极正确连接至负极引脚。

若连接错误，可能会导致电容损坏或运行异常。

3. 使用注意事项：- 工作温度范围：请确保您的贴片铝电解电容在指定的工作温度范围内使用，避免过高或过低温度对电容造成不可逆的损坏。

- 频率特性：贴片铝电解电容的频率特性可能会受到影响。

在设计电路时，请仔细考虑频率范围，以确保电容在所需频率下表现出稳定的性能。

- 存储条件：若您暂时不使用电容，请将其存放在低温、低湿的环境中，避免长期暴露在高温、高湿的环境下，以防电容受潮和损坏。

总之，通过仔细阅读本规格书丝印说明，并遵循所述的指导，您将能够正确选择和使用我们的贴片铝电解电容。

铝电解电容器规格承认书品名: 铝电解电容器规格: 470UF/6.3V5ALUMINUM ELECTROLYTIC CAPACITORS SPECIFICATION FOR APPOV AL铝电解电容器规格承认书表1：承认项目Type DimensionsTABLE1 RATING&CHARACTERISTIC.CHONG 产品系列表CHONG■NOTE:以上所提供的设计及特性参数谨供参考作用,任何修改不作预先通知.如果在使用上有疑问,请在采购前与我们联络, 以便提供技术上的协助!LEAD FREE TYPE REFLOW SOLDERING CONDITION无 铅 焊 料 产 品 的 回 流 焊 条 件● Recommended Conditions for Reflow Soldering 无铅焊料产品遵循的回流焊条件 （1） Preheat shall be made at 100℃~200℃ and for maximum 180 seconds. 100℃~200℃的预热时间不得超过180秒钟。

（2） Period that temperature at top of capacitor becomes more than 200℃and 230℃shall notexceed t and t1 seconds, respectively.电容器顶部温度高于200℃和230℃的时间，分别不得超过t 和t1所限定的时间。

（3） Temperature at top of capacitor shall not exceed T(℃).在回流焊接时，电容器顶部的最高温度不得超过T （℃）所限定的温度。

● Temperature/Time profile 回流焊温度与时间曲线图● Allowable Range of Peak Temperature 不同壳号的焊接温度及时间● Recommended Land Size 各种壳号的安装尺寸(m m)ALUMINUM ELECTROLYTIC CAPACITORS 'LIFE关于铝电解电容器的寿命T e m p e r a t u r e a t C a p a c i t o r s t o p (℃)Peak temperatureTime (second)Preheat 180sec Maxt sec Maxt1 sec MaxThe life of non-solid aluminum electrolytic capacitors is mainly dependent on environmental conditions (e.g. ambient temperature, humidity etc.) and electrical factors(e.g. operating voltage, ripple current etc.).Generally, the wear-out mechanism of non-solid aluminum electrolytic capacitors is based on evaporation of electrolyte through the rubber seal. Consequently, the factor of temperature (ambient temperature and internal heating due to ripple current) is the most critical to electrolytic capacitor life. The effect of voltage on capacitor life is negligible, especially for low voltage electrolytic capacitors. The lifetime of non-solid aluminum electrolytic capacitors can be expressed as following equations:非固体铝电解电容器的寿命主要依赖于使用环境条件(如环境温度,湿度等)和电负荷情况(如工作电压,纹波电流等)。

精心整理
英制封装图尺寸：0603
公制封装图尺寸：1608
0805封装尺寸图
电容本身的大小与封装形式无关，封装与标称功率有关。

它的长和宽一般是用毫米表示的。

但是型号是采用的英寸的表示方法。

选择合适的封装第一要看你的PCB空间，是不是可以放下这个器件。

一般来说，封装大的器件会比较便宜，小封装的器件因为加工进度要高一点，有可能会贵一点，然后封装大的电容耐压值会比封装小的同容量电容耐压值高，这些都是要根据你实际的需要来选择的，另外，小封装的元器件对贴装要求会高一点，比如SMT机器的精度。

如手机里面的电路板，因为空间有限，工作电压低，就可以选用0402的电阻和电容，而大容量的钽电容就多为3216等等大的封装。
