艾华铝电解规格书

  • 格式：pdf
  • 大小：13.88 MB
  • 文档页数：48

下载文档原格式

  / 48

合集下载

电解规格书

电解规格书

\一、适用范围Adapt Range四、试验方法及要求Tests项目Item试验条件Test Conditions性能要求Requirements浪涌电压Surge Voltage 温度15~35℃，施加1.15倍额定电压，充电30秒，放电5分30秒，共循环1000次At15~35℃,applying the1.15U R1000cycles of30son and330s off,无可见损伤No visible damageΔC/C≤±20%tgδ≤初始规定值Initial specified valueI≤初始规定值Initial specified value耐久性Load Life +105℃额定电压5000小时，恢复16小时进行电压处理后：After applying rated voltage1000hours at105℃andthen resumed16hours and manage voltage.ΔC/C±20%初始测量值以内Initial measured valuetgδ≤200%初始规定值Initial specified valueI≤初始规定值Initial specified value高温贮存Shelf Life +105℃，500小时，恢复16小时后：After storage for500hours at+105℃then resumed16hoursΔC/C±20%初始测量值以内Initial measured valuetgδ≤200%初始规定值Initial specified valueI≤200%初始规定值Initial specified value引出端强度Tension Strength IEC68–2试验Ua：拉力10N，10秒IEC68–2Test UaLoading force10N for10S无可见损伤且标志清晰No visible damage;marking legible.可焊性Solderability IEC68–2试验Ta：焊料槽温度为260±5℃，浸渍深度占整个引出线的90%，浸渍持续时间为2秒。

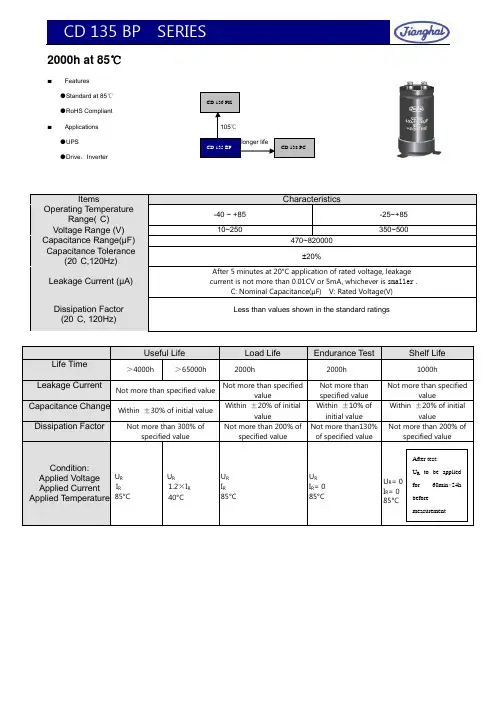

CD135铝电解电容规格书

CD135铝电解电容规格书

2000h at 85℃⏹Features●Standard at 85℃ ●RoHS Compliant ⏹● ●Drive ，InverterItemsCharacteristicsOperating TemperatureRange(°C) -40 ~ +85 -25~+85 Voltage Range (V) 10~250350~500Capacitance Range(µF) 470~820000Capacitance Tolerance(20°C,120Hz) ±20%Leakage Current (µA) After 5 minutes at 20°C application of rated voltage, leakage current is not more than 0.01CV or 5mA, whichever is smaller .C: Nominal Capacitance(µF) V: Rated Voltage(V)Dissipation Factor (20°C, 120Hz)Less than values shown in the standard ratingsPart Number SysteM(Ex:400v3300µF)Ripple Current CoefficientThe useful life can be prolonged by operating capacitor at loads below the rated values （e.g.lower operating voltage ，Rms ripple current or ambient temperature ） and by appropriate cooling measures.It is advisable not to apply a ripple current exeeding the rated ripple current without any cooling measures as this will shorten capacitor’s life.*Hex head screw M5×10 and M6×12 are standard screws. Longer screws are available on request.*Max tightening torque for screw terminanl M5:3Nm,M6:6Nm. Max troque for bolt mounting M12:12.5Nm.*Screws, Bracket and cap nut will be delivered separately. See “Accessories”(page 88.89)for shape and dimensions.Ratings for CD135BPSeriesU R (Surge Voltag e) Code Rated Capacitanc e Dissipati n Factor 20℃, 120Hz TypESR20℃,120HzRatedRippleCurrent85℃,120kHz Size ΦDxL P/NU R (Surge Voltage ) Code Rated Capacitanc e Dissipati n Factor 20℃, 120Hz TypESR 20℃, 120HzRatedRippleCurrent85℃,120KHz SizeΦDxLP/N(v)(µF) - (m Ω) (Arms) (mm) -(v) (µF) - (m Ω) (Arms) (mm) -10 (13) 1A33,000 0.80 21 4.3 36X53 ECG1ABP333MA053□□ 35 (44) 1V270,0001.00 3 20.3 77x155 ECG1VBP274ME155□□ 39,0000.80 18 4.7 36X53 ECG1ABP393MA053□□ 330,000 1.00 2 23.5 90x131 ECG1VBP334MF131□□ 47,000 0.80 15 5.2 36X65 ECG1ABP473MA065□□ 390,000 1.00 2 26.4 90x157 ECG1VBP394MF157□□ 56,000 0.80 13 6.1 36X83 ECG1ABP563MA083□□ 470,000 1.00 2 29.6 90X157 ECG1VBP474MF157□□ 68,000 0.80 10 6.7 36X83 ECG1ABP683MA083□□ 50 (63) 1H5,6000.30 46 3.0 36X53 ECG1HBP562MA053□□ 82,000 0.80 9 7.7 36X100 ECG1ABP823MA1OO □□ 6,800 0.30 38 3.3 36X53 ECG1HBP682MA053□□ 100,000 0.80 8 8.8 36X100 ECG1ABP104MA1OO □□ 8,200 0.30 31 3.6 36X53 ECG1HBP822MA053□□ 120,0000.80710.036X121ECG1ABP124MA121□□10,0000.30264.036X65ECG1HBP103MA065□□Ambient Temp (°C)40 60 70 85 Coefficient2.702.001.701.00φD/mm 3651 64 77 90 P/mm 12.7 22.0 28.2 31.4 31.4180,000 1.00 6 12.0 51X96 ECG1ABP184MC096□□15,000 0.30 15 5.5 36x83 ECG1HBP153MA083□□220,000 1.50 5 11.2 51X121 ECG1ABP224MC121□□18,000 0.30 12 6.2 36X100 ECG1HBP183MA100□□270,000 1.50 4 12.8 51X121 ECG1ABP274MC121□□22,000 0.40 11 6.3 36x121 ECG1HBP223MA121□□330,000 1.50 4 15.3 64X96 ECG1ABP334MD096□□27,000 0.40 10 7.1 36x121 ECG1HBP273MA121□□390,000 1.50 3 17.3 64X115 ECG1ABP394MD115□□33,000 0.40 9 8.2 51X96 ECG1HBP333MC096□□470,000 2.00 3 16.7 64X130 ECG1ABP474MD130□□39,000 0.50 8 8.1 51X96 ECG1HBP393MC096□□560,000 2.00 3 19.0 77X115 ECG1ABP564ME115□□47,000 0.50 8 9.3 51x115 ECG1HBP473MC115□□680,000 2.00 3 21.7 77X130 ECG1ABP684ME130□□56,000 0.50 6 10.5 64X96 ECG1HBP563MD096□□820,000 2.00 2 24.7 77X155 ECG1ABP824ME155□□68,000 0.50 5 12.0 64X96 ECG1HBP683MD096□□16 (20 ) 1C 22,000 0.60 22 4.1 36X53 ECG1CBP223MA053□□82,000 0.50 4 13.7 64x115 ECG1HBP823MD115□□27,000 0.60 19 4.5 36X53 ECG1CBP273MA053□□10,.000 0.60 4 14.7 77x115 ECG1HBP104ME115□□33,000 0.60 16 5.0 36X53 ECG1CBP333MA053□□120,000 0.60 3 16.7 77X115 ECG1HBP124ME115□□39,000 0.60 13 5.9 36X65 ECG1CBP393MA065□□150,000 0.60 3 19.3 77X130 ECG1HBP154ME130□□47,000 0.60 11 6.4 36X83 ECG1CBP473MA083□□180,000 0.60 3 21.9 77x155 ECG1HBP184ME155□□56,000 0.60 10 7.3 36X83 ECG1CBP563MA083□□220,000 0.60 2 21.4 90x131 ECG1HBP224MF131□□68,000 0.60 8 8.4 36X100 ECG1CBP683MA100□□270,000 0.60 2 24.6 90X157 ECG1HBP274MF157□□82,000 0.80 7 8.3 36X100 ECG1CBP823MA100□□63(79)1J3,900 0.25 47 2.7 36X53 ECG1JBP392MA053□□100,000 0.80 6 9.5 36X121 ECG1CBP104MA121□□4,700 0.25 39 3.0 36X53 ECG1JBP472MA053□□120,000 0.80 5 10.9 36X121 ECG1CBP124MA121□□5,600 0.25 38 3.3 36X53 ECG1JBP562MA053□□150,000 1.00 4 11.3 51X96 ECG1CBP154MC096□□6,800 0.25 32 3.6 36X65 ECG1JBP682MA065□□180,000 1.00 3 12.8 51X115 ECG1CBP184MC115□□8,200 0.25 26 4.3 36X83 ECG1JBP822MA083□□220,000 1.00 3 15.3 51X130 ECG1CBP224MC130□□10,000 0.25 23 4.9 36X83 ECG1JBP103MA083□□270,000 1.00 3 17.6 64X96 ECG1CBP274MD096□□12,000 0.25 18 5.6 36x100 ECG1JBP123MA100□□330,000 1.50 3 16.8 64X115 ECG1CBP334MD115□□15,000 0.30 16 5.9 36x100 ECG1JBP153MA100□□390,000 1.50 3 18.3 64X130 ECG1CBP394MD130□□18,000 0.30 15 6.7 36x121 ECG1JBP183MA121□□470,000 1.50 2 21.3 77X115 ECG1CBP474ME115□□22,000 0.30 13 7.8 36x121 ECG1JBP223MA121□□560,000 1.50 2 23.6 77X130 ECG1CBP564ME130□□27,000 0.40 12 7.4 51X96 ECG1JBP273MC096□□680,000 1.50 2 27.6 77X155 ECG1CBP684ME155□□33,000 0.40 8 8.4 51X96 ECG1JBP333MC096□□820,000 2.00 2 27.1 90X157 ECG1CBP824MF157□□39,000 0.40 7 9.5 51x115 ECG1JBP393MC115□□25 (32 ) 1E 15,000 0.50 22 3.7 36X53 ECG1EBP153MA053□□47,000 0.40 6 11.3 51x130 ECG1JBP473MC130□□18,000 0.50 18 4.1 36X53 ECG1EBP183MA053□□56,000 0.40 6 12.8 64x115 ECG1JBP563MD115□□22,000 0.50 16 4.5 36X53 ECG1EBP223MA053□□68,000 0.50 5 12.7 64x121 ECG1JBP683MD121□□27,000 0.50 13 5.0 36X65 ECG1EBP273MA065□□82,000 0.50 4 14.5 64x130 ECG1JBP823MD130□□33,000 0.50 11 5.9 36X83 ECG1EBP333MA083□□100,000 0.50 4 16.7 77x115 ECG1JBP104ME115□□39,000 0.50 9 6.7 36X83 ECG1EBP393MA083□□120,000 0.50 3 18.9 77x130 ECG1JBP124ME130□□47,000 0.50 8 7.7 36X100 ECG1EBP473MA100□□150,000 0.50 2 22.4 77X155 ECG1JBP154ME155□□56,000 0.60 7 7.9 36X100 ECG1EBP563MA100□□180,000 0.60 2 22.4 90x131 ECG1JBP184MF131□□68,000 0.60 6 9.1 36X121 ECG1EBP683MA121□□220,000 0.60 2 26.2 90X157 ECG1JBP224MF157□□82,000 0.60 5 10.4 36X121 ECG1EBP823MA121□□80(100)1K3,300 0.25 54 2.5 36X53 ECG1KBP332MA053□□100,000 0.80 4 10.3 51X96 ECG1EBP104MC096□□3,900 0.25 46 2.8 36X53 ECG1KBP392MA053□□120,000 0.80 4 11.7 51X115 ECG1EBP124MC115□□4,700 0.25 38 3.0 36X65 ECG1KBP472MA065□□150,000 0.80 3 14.1 51X130 ECG1EBP154MC130□□5,600 0.25 32 3.6 36X83 ECG1KBP562MA083□□180,000 0.80 3 15.7 64X96 ECG1EBP184MD096□□6,800 0.25 26 3.9 36X83 ECG1KBP682MA083□□220,000 1.00 3 16.1 64X115 ECG1EBP224MD115□□8,200 0.25 22 4.5 36X83 ECG1KBP822MA083□□270,000 1.00 3 18.6 64X130 ECG1EBP274MD130□□10,000 0.25 17 5.2 36x100 ECG1KBP103MA100□□330,000 1.00 2 21.9 64X155 ECG1EBP334MD155□□12,000 0.25 15 5.9 36X100 ECG1KBP123MA100□□390,000 1.20 2 22.0 77X115 ECG1EBP394ME115□□15,000 0.25 12 6.8 36x121 ECG1KBP153MA121□□470,000 1.20 2 25.6 77X155 ECG1EBP474ME155□□18,000 0.25 10 7.8 36x121 ECG1KBP183MA121□□560,000 1.20 2 27.9 90X131 ECG1EBP564MF131□□22,000 0.30 10 8.0 51X96 ECG1 KBP223MC096□□680,000 1.20 2 32.5 90X157 ECG1EBP684MF157□□27,000 0.30 8 9.2 51X96 ECG1 KBP273MC096□□35 (44 ) 1V 10,000 0.40 24 3.4 36X53 ECG1VBP103MA053□□33,000 0.30 7 10.5 51X115 ECG1KBP333MC115□□12,000 0.40 20 3.7 36X53 ECG1VBP123MA053□□39,000 0.30 6 12.0 51X130 ECG1KBP393MC130□□15,000 0.40 17 4.2 36X65 ECG1VBP153MA065□□47,000 0.30 5 13.6 64X115 ECG1KBP473MD115□□18,000 0.40 14 4.9 36X83 ECG1VBP183MA083□□56,000 0.40 4 13.4 64x130 ECG1KBP563MD130□□22,000 0.40 12 5.7 36X83 ECG1VBP223MA083□□68,000 0.40 4 15.4 77x115 ECG1KBP683ME115□□27,000 0.40 9 6.3 36X100 ECG1VBP273MA100□□82,000 0.40 4 17.5 77x130 ECGlKBP823ME130□□33,000 0.40 9 7.2 36X100 ECG1VBP333MA100□□100,000 0.40 3 20.5 77X155 ECG1KBP104ME155□□39,000 0.50 8 7.3 36X121 ECG1VBP393MA121□□120,000 0.40 2 22.4 90x131 ECG1KBP124MF131□□47,000 0.50 8 8.7 51X96 ECG1VBP473MC096□□150,000 0.40 2 26.5 90x157 ECG1KBP154MF157□□56,000 0.60 8 8.6 51X96 ECG1VBP563MC096□□1,800 0.25 48 1.9 36X53 ECG2ABP182MA053□□100 (125)2A82,000 0.60 5 11.6 64X96 ECG1VBP823MD096□□ 2,700 0.25 39 2.3 36X53 ECG2ABP272MA053□□ 100,000 0.60 4 13.3 64X115 ECG1VBP104MD115□□ 3,300 0.25 35 2.6 36X65 ECG2ABP332MA065□□ 120,000 0.60 4 14.8 64X121 ECG1VBP124MD121□□ 3,900 0.25 28 3.0 36X83 ECG2ABP392MA083□□ 150,000 0.80 4 14.9 64X130 ECG1VBP154MD130□□ 4,700 0.25 26 3.5 36x83 ECG2ABP472MA083□□ 180,000 0.80 3 17.0 77X115 ECG1VBP184ME115□□ 5,600 0.25 23 3.9 36x100 ECG2ABP562MA1OO □□ 220,0000.80320.077X130ECG1VBP224ME130□□6,800 0.25 22 4.5 36X100 ECG2ABP682MA1OO □□8,200 0.25 20 5.1 36x121 ECG2ABP822MA121□□ 10,0000.25 19 5.9 36X121 ECG2ABP103MA121□□ 12,000 0.25 16 6.4 51X75 ECG2ABP123MC075□□15,000 0.25 12 7.0 51X96 ECG2ABP153MC096□□ 18,000 0.25 10 8.3 51X115 ECG2ABP183MC115□□ 22,000 0.25 8 10.0 51x130 ECG2ABP223MC130□□ 27,000 0.25 7 11.5 64x115 ECG2ABP273MD115□□ 33,000 0.25 6 11.9 64x130 ECG2ABP333MD130□□ 39,000 0.25 5 13.4 77X115 ECG2ABP393ME115□□ 47,000 0.35 5 14.2 77x130 ECG2ABP473ME130□□ 56,000 0.35 4 16.0 77x155 ECG2ABP563ME155□□ 68,000 0.35 3 18.8 90x131 ECG2ABP683MF131□□ 82,000 0.35 3 20.5 90X157 ECG2ABP823MF157□□100,0000.35324.090X171ECG2ABP104MF171□□Mounting code(” B” for bolt mounting, “Y/l/N” for bracket mounting)T erminal options(A,B,C see “Dimensions” for details.)Ratings for CD135BPSeriesU R (Surge Voltage) Code Rated Capacitan ce Dissipati n Factor 20℃, 120Hz TypESR20℃,120HzRatedRippleCurrent85℃,120kHz Size ΦDxL P/NU R(Surge Voltag e) Code RatedCapacitanceDissipati n Factor 20℃, 120Hz TypESR20℃,120HzRated Ripple Current 85℃, 120KHz Size ΦDxL P/N(v)(µF) - (m Ω) (Arms) (mm) -(v)(µF) - (m Ω) (Arms) (mm) -160 (200) 2C3300 0.25 31 5.2 36X121 ECG2CBP332MA121□□ 400 (450) 2G470 0.2 178 2.2 36X83 ECG2GBP471MA083□□ 4700 0.25 21 5.9 51X75 ECG2CBP472MC075□□ 680 0.2 119 2.8 36X100 ECG2GBP681MA100□□ 5600 0.25 19 7.0 51X96 ECG2CBP562MC096□□ 1000 0.2 82 3.5 51X75 ECG2GBP102MC075□□ 68000.25 16 7.8 51X96 ECG2CBP682MC096□□ 1200 0.2 68 3.8 51X75 ECG2GBP122MC075□□ 10000 0.25 13 10.4 64X96 ECG2CBP103MD096□□ 1500 0.2 58 4.7 51X96 ECG2GBP152MC096□□ 12000 0.25 10 11.3 51X120 ECG2CBP123MC120□□ 1800 0.2 47 5.2 51X96 ECG2GBP182MC096□□ 15000 0.25 9 14.3 64X130 ECG2CBP153MD130□□ 22000.2 35 6.4 51X120 ECG2GBP222MC120□□ 18000 0.25 8 15.6 64X130 ECG2CBP183MD130□□ 2700 0.2 33 7.0 64X96 ECG2GBP272MD096□□ 22000 0.25 6 18.3 77X130 ECG2CBP223ME130□□ 3300 0.2 31 8.2 64X115 ECG2GBP332MD115□□ 33000 0.25 4 23.8 90X131 ECG2CBP333MF131□□ 3900 0.2 25 9.4 64X130 ECG2GBP392MD130□□ 39000 0.25 2 27.9 90X157 ECG2CBP393MF157□□ 4700 0.2 24 10.4 77X115 ECG2GBP472ME115□□ 200 (250) 2D2200 0.25 38 3.9 36X100 ECG2DBP222MA100□□ 5600 0.2 19 11.9 77X130 ECG2GBP562ME130□□ 3300 0.25 24 4.9 51X75 ECG2DBP332MC075□□ 6800 0.2 16 14.1 77X155 ECG2GBP682ME155□□ 4700 0.25 20 6.4 51X96 ECG2DBP472MC096□□ 82000.2 14 16.4 90X157 ECG2GBP822MF157□□ 56000.25 18 7.6 51X115 ECG2DBP562MC115□□ 10000 0.2 11 18.3 90X157 ECG2GBP103MF157□□ 6800 0.25 14 8.8 51X130 ECG2DBP682MC130□□ 12000 0.2 10 21.8 90X196 ECG2GBP123MF196□□ 8200 0.25 11 9.4 64X96 ECG2DBP822MD096□□ 15000 0.2 8 26.3 90X236 ECG2GBP153MF236□□ 10000 0.25 9 10.4 64X96 ECG2DBP103MD096□□ 450 (500) 2W470 0.2 200 2.2 36X83 ECG2WBP471MA083□□ 15000 0.25 7 14.4 77X96 ECG2DBP153ME096□□ 680 0.2 140 2.8 36X100 ECG2WBP681MA100□□ 18000 0.25 6 16.5 77X130 ECG2DBP183ME130□□ 820 0.2 96 3.2 51X75 ECG2WBP821MC075□□ 22000 0.25 4 19.6 77X155 ECG2DBP223ME155□□ 1000 0.2 82 3.5 51X75 ECG2WBP102MC075□□ 33000 0.25 3 25.3 90X157 ECG2DBP333MF157□□ 200 0.2 72 4.2 51X96 ECG2WBP122MC096□□ 250 (300) 2E1500 0.25 49 3.2 36X100 ECG2EBP152MA100□□ 15000.2 58 5.1 51X115 ECG2WBP152MC115□□ 2200 0.25 33 4.0 51X75 ECG2EBP222MC075□□ 1800 0.2 46 5.9 51X130 ECG2WBP182MC130□□ 33000.25 23 5.4 51X96 ECG2EBP332MC096□□ 2200 0.2 33 6.3 64X96 ECG2WBP222MD096□□ 4700 0.25 17 7.1 64X96 ECG2EBP472MD096□□ 2700 0.2 32 7.5 64X115 ECG2WBP272MD115□□ 6800 0.25 12 9.1 64X115 ECG2EBP682MD115□□ 3300 0.2 30 8.7 64X130 ECG2WBP332MD130□□ 8200 0.25 11 10.0 64X115 ECG2EBP822MD115□□ 3900 0.2 29 9.5 77X115 ECG2WBP392ME115□□ 10000 0.25 11 11.7 64X130 ECG2EBP103MD130□□ 4700 0.2 24 10.9 77X130 ECG2WBP472ME130□□ 15000 0.25 7 15.1 77X130 ECG2EBP153ME130□□ 5600 0.2 16 12.8 77X155 ECG2WBP562ME155□□ 18000 0.25 6 17.7 77X155 ECG2EBP183ME155□□ 6800 0.2 14 15.0 90X157 ECG2WBP682MF157□□ 220000.25 3 20.9 90X157 ECG2EBP223MF157□□ 8200 0.2 12 16.5 90X157 ECG2WBP822MF157□□4700.22282.236X83ECG2VBP471MA083□□100000.21020.090X196ECG2WBP103MF196□□ECG2WBP123MF236□□。

贴片铝电解电容规格与尺寸

贴片铝电解电容规格与尺寸

A 3.3 4.3 5.3 6.6 6.6 8.4 8.4 10.4 10.4 10.4 13.0 13.0 17.0 19.0
B 3.3 4.3 5.3 6.6 6.6 8.4 8.4 10.4 10.4 10.4 13.0 13.0 17.0 19.0
P ± 0.2 Fig. No. C W 4.1 0.45 ~ 0.75 0.8 1 5.1 0.5 ~ 0.8 1.0 1 6.1 0.5 ~ 0.8 1.5 1 7.4 0.5 ~ 0.8 2.0 1 7.4 0.5 ~ 0.8 2.0 1 9.2 0.7 ~ 1.1 3.1 1 9.2 0.7 ~ 1.1 3.1 1 11.2 0.7 ~ 1.1 4.7 1 11.2 0.7 ~ 1.1 4.7 1 11.2 0.7 ~ 1.1 4.7 1 15.0 1.1 ~ 1.4 4.4 2 15.0 1.1 ~ 1.4 4.4 2 19.0 1.1 ~ 1.4 6.4 2 21.0 1.1 ~ 1.4 6.4 2
φD×L mA
50V (1H)
φD×L 4×5.3 4×5.3 4×5.3 4×5.3 4×5.3 4×5.3 mA 3 5 6 7 10 14 17 20 35 50 65 75 75 190 190 190
63 (1J)
φD×L 4×5.3 4×5.3 4×5.3 4×5.3 4×5.3 4×5.3 5×5.3 5×5.3 6.3×5.3 8×10 8×10 10×10 10×10 10×10 mA 2 3 4 5 8 12 22 25 40 139 139 200 226 226
ห้องสมุดไป่ตู้
0R1 R22 R33 R47 010 2R2 3R3 4R7 100 220 330 470 680 101 151 221 331 471 681 102 222 332 472 682 V. DC 6.3×5.3 6.3×7.7 6.3×7.7 8×10 89 124 124 290 6.3×5.3 6.3×7.7 6.3×7.7 8×10 10×7.7 10×10 12.5×13.5 12.5×16 16×16.5 18×16.5 89 124 124 290 290 430 890 1,000 1,400 1,700 6.3×7.7 8×10 8×10 10×7.7 10×10 10×10 10×10 12.5×13.5 16×16.5 16×16.5 18×16.5 124 270 290 290 400 410 430 890 1,300 1,400 1,700 6.3×7.7 8×10 8×10 10×7.7 10×10 10×10 12.5×13.5 16×16.5 16×16.5 18×16.5 124 270 290 290 400 410 750 1,100 1,300 1,600 8×10 10×7.7 10×10 10×10 12.5×13.5 12.5×13.5 16×16.5 18×16.5 270 270 400 400 680 750 1100 1,450 3×5.3 4×5.3 4×5.3 5×5.3 5×5.3 6.3×5.3 16 31 34 58 58 89 3×5.3 4×5.3 4×5.3 4×5.3 5×5.3 5×5.3 6.3×5.3 6.3×5.3 16 26 31 34 55 58 89 89 3×5.3 4×5.3 5×5.3 4×5.3 5×5.3 6.3×5.3 5×5.3 6.3×5.3 6.3×5.3 6.3×7.7 14 26 44 31 55 75 58 89 89 109 3×5.3 4×5.3 4×5.3 5×5.3 5×5.3 5×5.3 6.3×5.3 6.3×5.3 6.3×5.3 6.3×7.7 14 26 30 44 55 55 75 89 89 109 3×5.3 4×5.3 5×5.3 5×5.3 6.3×5.3 5×5.3 6.3×5.3 6.3×5.3 6.3×7.7 6.3×7.7 6.3×7.7 14 26 44 47 59 55 67 75 98 109 109 3×5.3 4×5.3 5×5.3 5×5.3 6.3×5.3 6.3×5.3 6.3×7.7 6.3×7.7 6.3×7.7 8×10 10×7.7 8×10 10×10 10×10.3 12.5×13.5 12.5×13.5 16×16.5 18×16.5 14 26 44 47 59 67 85 98 109 252 252 270 370 400 750 680 1,100 1,450

铝电解电容 说明书

铝电解电容 说明书

+ 铝电解电容应用指南 2005.02这个应用指南这个应用指南是铝电解电容的完全手册，当然重点是CDE的型号。

它从结构上深入的揭示了世界上主要的铝电解电容型号的性能和应用的最新信息。

希望你能告诉我们更多你所想知道的，使我们能够完善这本手册。

铝电解电容总论除了一些表面安装技术（SMT）的铝电解电容有固态的电解液之外，一般的电解电容都有一个卷绕电容元件，然后注入电解液，连上端子，密封装入一个罐里。

这个卷绕电容元件包含了一个阳极金属箔，浸透在电解液中的纸隔离物和阴极金属箔。

这个金属箔是高纯度的铝，它的表面用蚀刻技术蚀刻了几十亿的细微管道以增加与电解液的接触面积。

看起来电容量是在两个金属箔之间，实际上是在阳极金属箔和电解液之间。

正极板是阳极金属箔；电介质是阳极金属箔上的绝缘铝氧化物；真正的负极板是导电的液态电解质，阴极金属箔仅仅是连接电解液。

这个结构能产生巨大的电容量，因为蚀刻金属箔可以增加100倍以上的表面积并且铝氧化物的电解质的厚度不超过1微米。

这样的电容器有很大的金属盘面积并且金属盘非常靠近。

这些电容器一般提供0.1UF---3UF的电容值，额定电压从5V---500V。

他们是有极性的器件，有明显的正负极端子，并且有非常多的各种各样的类型，包括浇铸和罐型的SMT的器件，轴向和经向引线罐型，牛角端子型和大罐，螺栓端子型。

最典型的电容电压值是330UF/100V 和6800UF/10V SMT器件100UF/450V，6800UF/50V，10000UF/10V 微型罐型1200UF/450V 和 39000UF/50V 牛角罐型9000UF/450V和390000UF/50V 大罐，螺栓端子型如果两个相同容量的铝电解电容串联，背靠背连接正极端子和负极端子，结果是一个有一半电容值的无极性电容。

两个电容调整所承担的电压，其作用相当于被二极管旁路过来的电压。

当加上电压，极性正确的电容器承担全压。

在无极性的铝电解电容和马达启动铝电解电容里一个第二阳极金属箔替代阴极金属箔，结果在一个壳里里得到一个无极性的电容器。

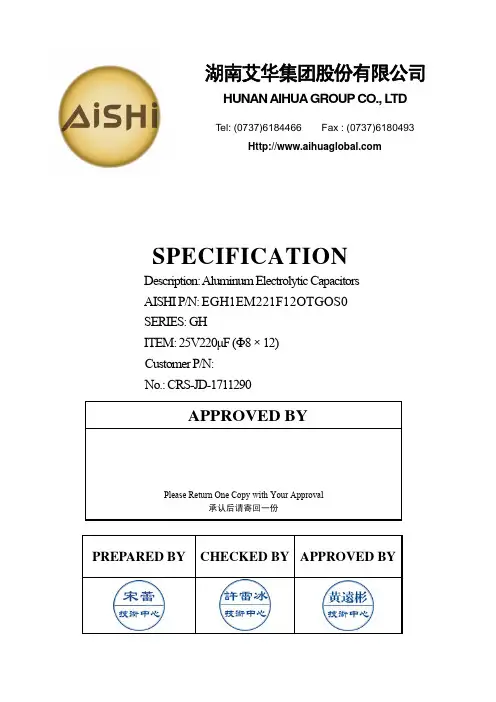

湖南艾华集团股份有限公司-EGH1EM221F12OTGOS0-铝电解电容器说明书

湖南艾华集团股份有限公司-EGH1EM221F12OTGOS0-铝电解电容器说明书

PREPARED BY CHECKED BY APPROVED BYSPECIFICATIONDescription: Aluminum Electrolytic Capacitors AISHI P/N: EGH1EM221F12OTGOS0 SERIES: GHITEM: 25V220μF (Φ8×12) Customer P/N: No.: CRS-JD-1711290APPROVED BYPlease Return One Copy with Your Approval承认后请寄回一份湖南艾华集团股份有限公司HUNAN AIHUA GROUP CO., L TDTel: (0737)6184466 Fax : (0737)6180493变更记录版本更改原因更改内容生效日期CRS-JD-1711290 新建新建 2017-11-24Customer深圳市仁天芯科技有限公司SERIES GH DATE 2017-11-24FIG-1 TABLE-1No.Customer Part No.Aishi Part No.Capacitance (μF)Toleranceon RatedCapacitance (%)Rated V oltage (Vdc)SurgeV oltage(Vdc)Operating Temp. Range (℃) tan δ (120Hz) (Max) Leakage Current (μA)(2min.)Max Ripple Current(mArms)at105℃100kHz ESR （Ω） at 20℃,100kHz Endurance at 105℃(Hours)Dimensions (mm) Appearance Drawing No. ΦDL αd F 1 EGH1EM221F12OTGOS0 220 ±20 25 32 -40~+1050.18 55 210 0.46 7000 81220.6 3.5 FIG-1注：料号第15码“G ”表示橡胶塞特殊要求，第16码“O ”表示CP 线特殊要求，料号第17、18码“S0” 表示套管体现容量偏差代码的要求。

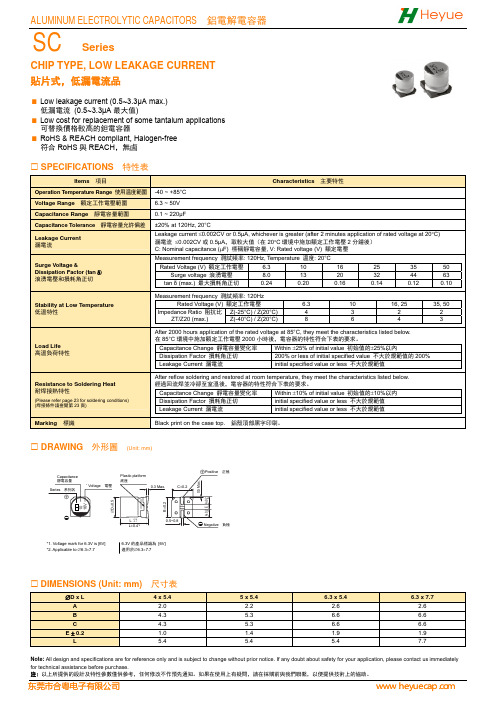

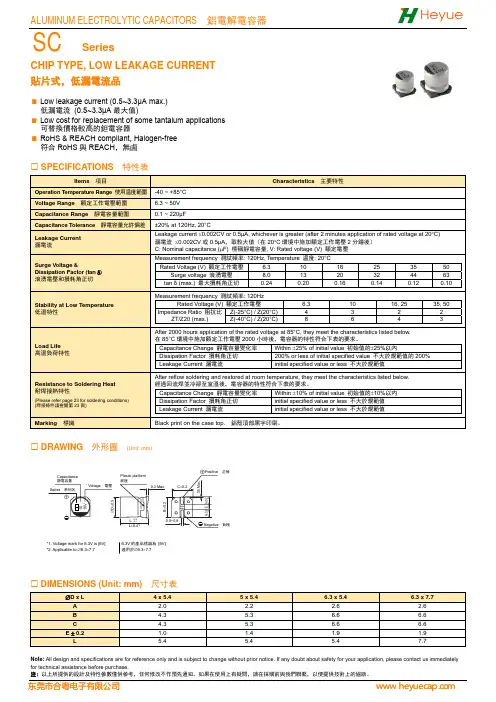

贴片铝电解电容SC系列低漏电规格书

贴片铝电解电容SC系列低漏电规格书

CHIP TYPE, LOW LEAKAGE CURRENT 貼片式，低漏電流品Low leakage current (0.5~3.3μA max.) 低漏電流 (0.5~3.3μA 最大值)Low cost for replacement of some tantalum applications 可替換價格較高的鉭電容器RoHS & REACH compliant, Halogen-free 符合RoHS 與REACH ，無鹵SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍-40 ~ +85°C Voltage Range 額定工作電壓範圍 6.3 ~ 50V Capacitance Range 靜電容量範圍 0.1 ~ 220μFCapacitance Tolerance 靜電容量允許偏差 ±20% at 120Hz, 20°CLeakage Current 漏電流Leakage current ≤0.002CV or 0.5μA, whichever is greater (after 2 minutes application of rated voltage at 20°C) 漏電流 ≤0.002CV 或0.5μA ，取較大值（在20°C 環境中施加額定工作電壓2分鐘後） C: Nominal capacitance (μF) 標稱靜電容量, V: Rated voltage (V) 額定電壓Surge Voltage &Dissipation Factor (tan δ) 浪湧電壓和損耗角正切Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°C Rated Voltage (V) 額定工作電壓 6.3 10 16 25 35 50Surge voltage 浪湧電壓 8.0 13 20 32 44 63 tan δ (max.) 最大損耗角正切 0.24 0.20 0.16 0.14 0.12 0.10 Stability at Low Temperature低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓6.3 10 16, 25 35, 50 Impedance Ratio 阻抗比ZT/Z20 (max.)Z(-25°C) / Z(20°C)4 3 2 2 Z(-40°C) / Z(20°C)8 6 43Load Life 高溫負荷特性After 2000 hours application of the rated voltage at 85°C, they meet the characteristics listed below. 在85°C 環境中施加額定工作電壓2000小時後，電容器的特性符合下表的要求。

贴片铝电解电容LZ高频低阻抗系列规格书

ALUMINUM ELECTROLYTIC CAPACITORS 鋁電解電容器CHIP TYPE, LOW IMPEDANCE 貼片式，低阻抗品Low impedance with temperature range -55~+105°C 低阻抗和適用於 -55~+105°C 的溫度範圍 Load life of 1000~2000 hours 負荷壽命1000~2000小時RoHS & REACH compliant, Halogen-free 符合RoHS 與REACH ，無鹵SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍-55 ~ +105°C Voltage Range 額定工作電壓範圍 6.3 ~ 50V Capacitance Range 靜電容量範圍 1 ~ 4700μFCapacitance Tolerance 靜電容量允許偏差±20% at 120Hz, 20°CLeakage Current漏電流Leakage current ≤0.01CV or 3μA (∅4~∅10), whichever is greater (after 2 minutes application of rated voltage at 20°C)Leakage current ≤0.03CV or 4μA (∅12.5~∅16), whichever is greater (after 1 minute application of rated voltage at 20°C)漏電流 ≤0.01CV 或3μA (∅4~∅10)，取較大值（在20°C 環境中施加額定工作電壓2分鐘後） 漏電流 ≤0.03CV 或4μA (∅12.5~∅16)，取較大值（在20°C 環境中施加額定工作電壓1分鐘後） C: Nominal capacitance (μF) 標稱靜電容量, V: Rated voltage (V) 額定電壓Dissipation Factor (tan δ) 損耗角正切Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°C Rated Voltage (V) 額定工作電壓 6.3 10 16 25 35 50tan δ (max.) 最大損耗角正切 ∅4~∅100.22 0.19 0.16 0.14 0.12 0.12 ∅12.5~∅160.26 0.22 0.18 0.16 0.14 0.12 Stability at Low Temperature 低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓 6.3 10 16 25 35 50Impedance Ratio阻抗比ZT/Z20 (max.) ∅4~∅10 Z(-25°C) / Z(20°C) 2 2 2 2 2 2Z(-55°C) / Z(20°C) 5 4 4 3 3 3∅12.5~∅16Z(-25°C) / Z(20°C) 3 3 2 2 2 2Z(-55°C)/ Z(20°C) 10 8 6 4 3 3 Load Life 高溫負荷特性After 2000 hrs. (1000 hrs. for ∅4~∅6.3×5.4) application of the rated voltage at 105°C, they meet the characteristics listed below.在105°C 環境中施加額定工作電壓2000小時（∅4~∅6.3×5.4為1000小時）後，電容器的特性符合下表的要求。

铝电解电容规格书

0.16 0.16 0.16 0.16 0.16 0.16
0.14 0.14 0.14 0.14 0.14
0.12 0.12 0.12 0.12 0.12
Zmax 100 kHz 20 °C Ω
0.26 0.26 0.16 0.16 0.16 0.08
0.26 0.26 0.26 0.16 0.16 0.08 0.08
Please read Cautions and warnings and Important notes at the end of this document.
5 08/08
SMD capacitors Mounting intructions SMD capacitors Mounting intructions Soldering
B41142A5107M000 B41142A5157M000 B41142A5227M000 B41142A5337M000 B41142A5477M000
B41142A7476M000 B41142A7107M000 B41142A7157M000 B41142A7227M000 B41142A7337M000
H 3
Bottom View 4
C±0.2
KAL1135-N
A±0.2
B±0.2
ød±0.5
0.5 max. E
A±0.2
1
0.3 max.
2
H
3
KAL1132-Y
➀ Case ➁ Terminal base board ➂ Minus pole ➃ Plus pole
Case dimensions d × l (mm)
4
4
4
3
3

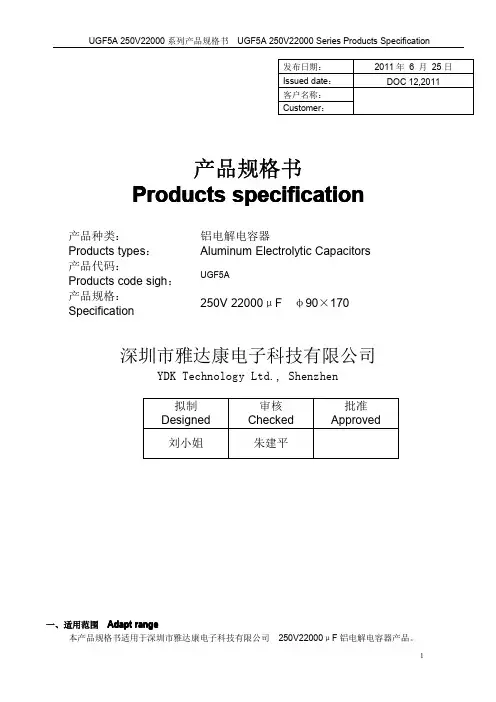

250V22000uF电容的铝电解电容器

发布日期：2011年6月25日Issued date：DOC12,2011客户名称：Customer：产品规格书Products specification产品种类：铝电解电容器Products types：Aluminum Electrolytic Capacitors产品代码：UGF5AProducts code sigh：产品规格：250V22000μFφ90×170Specification深圳市雅达康电子科技有限公司YDK Technology Ltd.,Shenzhen拟制Designed审核Checked批准Approved刘小姐朱建平一、适用范围Adapt range本产品规格书适用于深圳市雅达康电子科技有限公司250V22000μF铝电解电容器产品。

The products specification is adapted to 250V22000μF Aluminum Electrolytic Capacitors ofYDK Technology Ltd.,Shenzhen二、技术性能Specifications项目Item 特性Performance characteristics使用温度范围(℃)Operation temperature range-40~+105额定电压(V)Rated voltage 250浪涌电压(V)Surge voltage 300标称电容量(μF)Nominal capacitance 22000标称电容量允许偏差(%)Capacitance tolerance±20%漏电流(mA)Leakage current(at 20℃,afer 5minutes)5损耗角正切值(tg δ)Dissipation factor (20℃,120Hz)0.25Ripple current (105℃120Hz)(Arms)56耐久性(105℃)Load life5000小时5000hours三、外形图及尺寸表Case size table（mm ）四、纹波电流修正系数ripple current multipliers:频率修正系数Frequency Coefficient 温度修正系数Temperature coefficientφD ±0.7889L ±1.57170F ±0.4131.75频率Freq (Hz)50\601203001K ≥10K 系数factor0.81.001.101.301.40五、试验方法及要求Tests项目Item试验条件Test conditions性能要求Requirements浪涌电压Surge voltage 温度+15～+35℃，施加规定的浪涌电压，充电30秒，放电5分30秒，共循环1000次。

贴片铝电解电容规格书丝印说明

贴片铝电解电容规格书丝印说明引言：贴片铝电解电容是一种常见的电子元件，广泛应用于电子设备中。

规格书丝印说明是指印在电容器表面的一些标识和文字，用于表示电容器的参数和特性。

本文将详细介绍贴片铝电解电容规格书丝印说明的含义和解读方法。

一、电容值在贴片铝电解电容规格书丝印说明中，电容值通常以uF为单位表示，例如"100uF"表示电容器的电容值为100微法。

该数值表示了电容器可以储存的电荷量，越大的电容值意味着电容器可以储存更多的电荷。

根据实际需求，可以选择合适的电容值来满足电路的要求。

二、电压值电容器的电压值也是规格书丝印说明中的重要参数之一，通常以V 或者VDC为单位表示，例如"16V"表示电容器的额定工作电压为16伏特。

电压值是指电容器可以承受的最大工作电压，超过该电压可能导致电容器损坏。

在选择电容器时，应根据电路的电压要求选择合适的电压值，以确保电容器的安全工作。

三、温度系数贴片铝电解电容规格书丝印说明中还包含了温度系数的标识，通常以字母表示，例如"E"表示温度系数为-55℃~+105℃。

温度系数是指电容值随温度变化的程度，不同的温度系数对应不同的应用环境。

在高温环境下，应选择具有较高温度系数的电容器，以保证电容值的稳定性。

四、极性贴片铝电解电容是一种极性元件，规格书丝印说明中通常会标明正负极性，例如"+"和"-"符号。

正极性表示电容器的正极，负极性表示电容器的负极，接线时应确保正确连接，否则可能导致电容器损坏。

五、尺寸和外观贴片铝电解电容的规格书丝印说明中还包含了尺寸和外观的标识，通常以数字和字母组合表示，例如"6.3×5.4"表示电容器的尺寸为6.3毫米×5.4毫米。

尺寸和外观标识有助于确定电容器的安装位置和布局，以便于电路设计和组装。

结论：贴片铝电解电容规格书丝印说明提供了关于电容器参数和特性的重要信息，正确解读规格书丝印说明对于选择和使用电容器至关重要。
