下载文档原格式
硝化纤维素薄膜用途有哪些硝化纤维素薄膜是将纤维素纤维经过硝化反应后制得的一种具有高透明度、高强度和高隔热性能的薄膜材料。
它具有很广泛的应用领域，下面我将从生物医学、光学、包装、环保和新能源等方面详细介绍其用途。
在生物医学领域，硝化纤维素薄膜被广泛应用于手术用具和医疗敷料上。
由于硝化纤维素薄膜具有良好的生物相容性和透气性，可以有效地防止细菌感染，同时又能够促进伤口的愈合，因此被广泛应用于创伤治疗和皮肤再生方面。
在光学领域，硝化纤维素薄膜的高透明度和低散射性能使其成为一种重要的光学材料。
它可用于制备各种光学元件，如透明膜、透镜、滤光片等。
此外，硝化纤维素薄膜还可以用于制备触摸屏薄膜和柔性显示屏等光电子器件，显著提高了显示器的可靠性和稳定性。
在包装领域，由于硝化纤维素薄膜具有优异的机械性能和防潮性能，以及透明度高、轻薄柔韧等特点，因此它被广泛应用于各种包装材料中。
硝化纤维素薄膜可以用于食品、药品、化妆品等各种包装领域，有效地延长产品的保鲜期，并且能够提高包装材料的安全性和可靠性。
在环保领域，硝化纤维素薄膜被用于制备高效过滤膜。
硝化纤维素薄膜具有优异的孔隙结构和高比表面积，能够有效地去除水中的悬浮物和有害物质，同时具有高流量和低能耗的特点。
它可应用于水处理、废水处理、气体净化等环保领域，起到了净化环境、保护生态的重要作用。
在新能源领域，硝化纤维素薄膜的高透明度和耐候性使其成为太阳能电池的重要材料之一。
硝化纤维素薄膜可以用作太阳能电池的封装材料，有效地提高了太阳能电池的光电转换效率和稳定性。
此外，硝化纤维素薄膜还可以用于制备柔性电子器件，如柔性太阳能电池、柔性光电显示器等，推动了新能源领域的发展。
总结来说，硝化纤维素薄膜具有高透明度、高强度和高隔热性能等优良特性，广泛应用于生物医学、光学、包装、环保和新能源等领域。
随着科学技术的不断进步，相信硝化纤维素薄膜在更多领域将会有更广阔的应用前景。
硝酸纤维素膜NC膜目录概念NC膜的生产原理NC膜的供应商及现状NC膜的选择膜的质控方式膜的深入探讨和应用技巧NC膜的应用举例概念NC膜的生产原理NC膜的供应商及现状NC膜的选择膜的质控方式膜的深入探讨和应用技巧NC膜的应用举例概念硝酸纤维素膜(nitrocellulose filter membrane，简称NC膜)，在胶体金试纸中用做C/T线的承载体，同时也是免疫反应的发生处。
NC膜是生物学试验中最重要的耗材之一。
NC膜的生产原理匀浆配比购买回来的原料硝酸纤维素粒子是一种非常普遍的有机化学物，溶解形成混浆，在该浆体内，通过加入一定比例的试剂来调整最后形成的膜的性质，一般主要包含表面活性剂/高分子聚合物/盐离子/成型剂等溶解的一个缓冲体系内。
不同的厂家加入的溶液配方不一样，导致了产品的差异。
滚筒铺膜配好的匀浆通过滚筒，形成了一张薄膜，平摊在十分光滑的平面载体上。
过程与造纸非常相似。
成型当匀浆内的成型剂开始挥发，膜逐步干燥成型。
同时在这个过程中由于温度比较高，有些厂家在这个过程采取了在密闭腔体内成型，同时补充配方溶液的形式，来避免一些有效成分的蒸发。
切割通过以上步骤生产出来的膜是呈一个宽度极大的产品，宽度的大小直接和滚筒的大小相关，滚筒越大生产越方便，但设备的成本也越高.宽膜要经过切割才能成为我们购买到的25mm或18mm（或20mm）宽的膜，而长度上，成品卷膜和宽膜的长度是相同的.理论上可以让厂家切成你需要的任意宽度，但这样会造成原料的浪费和人力成本的增加，后来厂商在和试纸生产厂家的协调过程中，综合用料成本和生产便利性基本确定了上面说的宽度，以次为标准。
从生产过程，我们可以得知，NC膜本身已经添加了表面活性剂来改善亲水能力，而且已经存在有一定的缓冲系统（虽然对纸条测试影响不会很大）。
NC膜的供应商及现状现在有销售的NC膜品牌型号如下：PALL(美国)MILLIPORE（美国），M135（有背衬/无背衬两种）M180（有背衬/无背衬两种）WHATMAN and SS，Puraband impurabandSARTORIUS（德国），CN140伊能（国产），8um 6umMDI（印度），8um 6um说到这些供应商，不得不谈谈发展的历史. SS是膜行业的鼻祖，这点所有的膜公司都承认。
文章导读硝酸纤维素是一种白色的聚合物，这种物质其实有很多称呼，比如又被人们称为纤维素硝酸脂，其英文简称是nc，这种化学物质有很多特点，比如被阳光照射之后容易变色，还具有容易燃烧的特点，所以其实硝酸纤维素是一种危险品，平时使用的时候一定要谨慎，下面为大家介绍硝酸纤维素的正确使用方法。
硝酸纤维素膜的应用技巧：1.蛋白与膜的结合原理蛋白与膜的结合原理，已知的结合力包括疏水作用力H键静电作用力等，确切的结合原理并不明确，主要靠假说来支撑.主要有两种假说：1)首先两者靠静电作阻力结合，然后靠H键和疏水作用来维持长时间结合.2)首先两者靠疏水作用结合，然后靠静电作用来维持长时间结合.两条假说，都表明其结合过程分为两步，首先结合和后面长时间结合.由于结合原理的不明确性，导致在这方面的工作非常依赖实践经验.2.膜对结合的影响1)膜孔径有些技术人员倾向使用膜孔径来区分不同的膜，但是请注意这只仅仅限于同一厂家的产品，如果是不同厂家的产品，这种比较是无意义的.膜孔径与层析速度的关系，已在上文描述.随着膜孔径减小，膜的实际可用表面积递增，膜结合蛋白的量也递增.估量表面积的参数为表面积比率(实际可用表面积与所用膜平面积的比率).另外，膜孔径越小，层析速度也越小，那么金标复合物通过T线的时间也就越长，反应也就越充分.综合以上两点，结论为膜孔径越小灵敏度越高.但是同时也减慢了跑板速度，增加了非特异性结合的机会，也就是假阳性越高.所以要按照试验结果挑选适合实际项目的膜，找到合适的平衡点.2)不同厂家的膜差异这个差异主要来源于两点：1>生产膜时，使用的聚合物和表面活性剂的来源，类型，数量不同.同理，在膜处理中这两类物质一般会对性能产生较大影响.2>处理过程不同.3.生物原料，缓冲溶液的试剂和配方1)生物原料，作为CT线的生物原料使用情况各异，所以这里只做略述.首先，单克隆抗体与膜的结合优于多克隆抗体，主要时由于多克隆抗体有很多不同的表面位点，而各位点与膜的最佳结合条件都有细微的差别，毫无疑问就增加了优化难度.其次，分子量越大，蛋白越难结合到固相材料上.2)缓冲液大家最关心的可能就是希望获得一个性能优良的配方，包括缓冲液，封闭液等等处理溶液配方.其实也无法提供给一个万用配方清单.因为不同的反应体系需要不同的配方来支持，而不同机构的反应体系又有差异.想获”鱼”先学”渔”.为了不误导大家，在下面涉及到配方的问题上，仅提供思路，具体配方请自己摸索.缓冲液的构成一般是：PBS(或其他缓冲体系)+作用物质(针对某一特定问题)+PH调整.在参考过以前的各种资料后，个人意见为配方原则为宜简不宜繁，根据自己的需要添加作用物质，原来的很多需要添加的作用物质，由于膜制造技术的改进已经不再需要.推荐的缓冲体系为0.01MPBSPH7-7.2，该缓冲体系对多种抗原抗体都有良好的适应性.作用物质的情况大致罗列如下：少量NACL，减少信号强度，消假阳.有机醇(甲醇，异丙醇等)，润湿膜，减少膜带有的静电，利于结合包被.个人不推荐，因制膜工艺改进.表面活动剂(TW20，TX100)，增加亲水力，可避免线条中空现象，也可增色.糖，保护剂，减缓老化速度，也可以增加亲水力同上.调PH到某个位置，可以消假阳.4.点样环境环境湿度对点膜过程非常重要.最佳湿度一般在45-65%.。

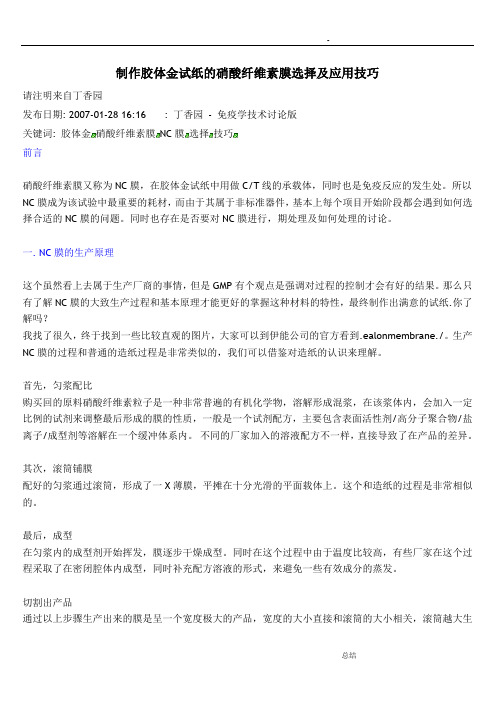

制作胶体金试纸的硝酸纤维素膜选择及应用技巧请注明来自丁香园发布日期: 2007-01-28 16:16 : 丁香园- 免疫学技术讨论版关键词: 胶体金硝酸纤维素膜NC膜选择技巧前言硝酸纤维素膜又称为NC膜，在胶体金试纸中用做C/T线的承载体，同时也是免疫反应的发生处。
所以NC膜成为该试验中最重要的耗材，而由于其属于非标准器件，基本上每个项目开始阶段都会遇到如何选择合适的NC膜的问题。
同时也存在是否要对NC膜进行，期处理及如何处理的讨论。
一. NC膜的生产原理这个虽然看上去属于生产厂商的事情，但是GMP有个观点是强调对过程的控制才会有好的结果。
那么只有了解NC膜的大致生产过程和基本原理才能更好的掌握这种材料的特性，最终制作出满意的试纸.你了解吗？我找了很久，终于找到一些比较直观的图片，大家可以到伊能公司的官方看到.ealonmembrane./。
生产NC膜的过程和普通的造纸过程是非常类似的，我们可以借鉴对造纸的认识来理解。
首先，匀浆配比购买回的原料硝酸纤维素粒子是一种非常普遍的有机化学物，溶解形成混浆，在该浆体内，会加入一定比例的试剂来调整最后形成的膜的性质，一般是一个试剂配方，主要包含表面活性剂/高分子聚合物/盐离子/成型剂等溶解在一个缓冲体系内。
不同的厂家加入的溶液配方不一样，直接导致了在产品的差异。
其次，滚筒铺膜配好的匀浆通过滚筒，形成了一X薄膜，平摊在十分光滑的平面载体上。
这个和造纸的过程是非常相似的。
最后，成型在匀浆内的成型剂开始挥发，膜逐步干燥成型。
同时在这个过程中由于温度比较高，有些厂家在这个过程采取了在密闭腔体内成型，同时补充配方溶液的形式，来避免一些有效成分的蒸发。
切割出产品通过以上步骤生产出来的膜是呈一个宽度极大的产品，宽度的大小直接和滚筒的大小相关，滚筒越大生产越方便，但设备的成本也越高.宽膜要经过切割才能成为我们购买到的25mm或18mm（或20mm）宽，而长度上，成品卷膜和宽膜的长度是相同的.理论上可以让厂家切成你需要的任意宽度，但这样会造成原料的浪费和人力成本的增加，后来厂商在和试纸生产厂家的协调过程中，综合用料成本和生产便利性基本确定了上面说的宽度，以次为标准.关于不同宽度的用途差异，稍后详述。
产地证硝酸纤维素膜加工工序
硝酸纤维素膜的产地证加工工序包括以下步骤：
1. 硝酸纤维素膜的原料处理：将纤维素原材料切碎并化学处理，制成硝酸纤维素。
2. 硝酸纤维素溶液制备：将硝酸纤维素和有机溶剂混合，制成溶液。
3. 涂布：将硝酸纤维素溶液涂布在基材上，并将其干燥。
4. 加工：将硝酸纤维素膜进行切割、印刷等加工工序，形成所需产品。
5. 检验：对硝酸纤维素膜进行质量检验，确保其符合相关标准。
6. 包装：将硝酸纤维素膜进行包装，以保护其质量和避免污染。
以上是硝酸纤维素膜的产地证加工工序的全部内容，生产企业需严格按照相关标准进行生产和检验，保障产品质量。
胶体金硝酸纤维素膜吸水1. 引言1.1 胶体金介绍胶体金是一种具有广泛应用前景的纳米材料，其具有优异的光学性质和化学活性，使其在生物医学、催化剂、传感器等领域有着重要的应用。
胶体金的制备方法多样，包括溶剂热法、还原法等。
在溶液中，胶体金可以形成稳定的胶体颗粒，具有可调控的形貌和尺寸，因此被广泛用于制备各种功能性材料。
在材料科学领域，胶体金的研究备受关注，并展现出了极大的潜力。
1.2 硝酸纤维素膜介绍硝酸纤维素膜是一种由硝酸纤维素通过溶液浸渍、干燥而成的薄膜状材料。
硝酸纤维素是一种具有优良物理性质和生物相容性的天然高分子材料，具有很高的机械强度和热稳定性。
硝酸纤维素膜常被用于医疗领域，如制备生物支架、药物缓释等方面。
硝酸纤维素膜的制备通常通过湿法工艺，将硝酸纤维素溶解于适当的溶剂中，在基板上形成均匀的薄膜，并通过干燥或者其他方法使其固化。
硝酸纤维素膜的厚度、孔隙结构和表面化学性质可以根据应用需求进行调整和控制。
硝酸纤维素膜具有较大的比表面积和孔隙率，有利于吸附和扩散水分子。
其多孔结构和高度结晶化的形态使得硝酸纤维素膜具有较强的吸水性能，可以广泛应用于水处理、湿敷等领域。
与其他材料相比，硝酸纤维素膜不仅具有优异的吸水性能，还具有生物相容性好、可降解等优点，因此在生物医学、环境保护等领域具有潜在的广阔应用前景。
1.3 研究背景胶体金是一种具有优异光学性能和表面增强拉曼散射活性的纳米材料，广泛应用于传感、光催化和生物医学等领域。
硝酸纤维素膜是由硝酸纤维素纳米颗粒组成的薄膜，具有优异的透气性和可降解性，被广泛应用于药物包裹和食品包装等领域。
通过深入研究胶体金硝酸纤维素膜在吸水方面的性能特点和机制，可以为其在医疗、环境保护和工业生产等领域的实际应用提供理论基础。
对胶体金硝酸纤维素膜的吸水性能进行系统研究具有重要的科学意义和应用前景。
2. 正文2.1 制备胶体金硝酸纤维素膜制备胶体金硝酸纤维素膜是一个复杂而关键的过程。
制作胶体金试纸的硝酸纤维素膜选择及应用技巧完硝酸纤维素膜又称为NC膜; 在胶体金试纸中用做C/T线的承载体;同时也是免疫反应的发生处.所以NC膜成为该试验中最重要的耗材;而由于其属于非标准器件;基本上每个项目开始阶段都会遇到如何选择合适的NC膜的问题.同时也存在是否要对NC膜进行后期处理及如何处理的讨论.一. NC膜的生产原理这个虽然看上去属于生产厂商的事情;但是GMP有个观点是强调对过程的控制才会有好的结果.那么只有了解NC膜的大致生产过程和基本原理才能更好的掌握这种材料的特性;最终制作出满意的试纸.你了解吗首先;匀浆配比购买回的原料硝酸纤维素粒子是一种非常普遍的有机化学物;溶解形成混浆;在该浆体内;会加入一定比例的试剂来调整最后形成的膜的性质;一般是一个试剂配方;主要包含表面活性剂/高分子聚合物/盐离子/成型剂等溶解在一个缓冲体系内. 不同的厂家加入的溶液配方不一样;直接导致了在产品的差异.其次;滚筒铺膜配好的匀浆通过滚筒;形成了一张薄膜;平摊在十分光滑的平面载体上.这个和造纸的过程是非常相似的.最后;成型在匀浆内的成型剂开始挥发;膜逐步干燥成型.同时在这个过程中由于温度比较高;有些厂家在这个过程采取了在密闭腔体内成型;同时补充配方溶液的形式;来避免一些有效成分的蒸发.切割出产品通过以上步骤生产出来的膜是呈一个宽度极大的产品;宽度的大小直接和滚筒的大小相关;滚筒越大生产越方便;但设备的成本也越高.宽膜要经过切割才能成为我们购买到的25mm或18mm或20mm宽;而长度上;成品卷膜和宽膜的长度是相同的.理论上可以让厂家切成你需要的任意宽度;但这样会造成原料的浪费和人力成本的增加;后来厂商在和试纸生产厂家的协调过程中;综合用料成本和生产便利性基本确定了上面说的宽度;以次为标准.关于不同宽度的用途差异;稍后详述.从生产的过程;我们可以得知; NC膜本身是已经添加了表面活性剂来改善亲水能力;而且已经存在有一定的缓冲系统虽然对纸条测试影响不会很大.对后面谈到的一些问题就比较容易理解.二.NC膜的供应商及现状现在有销售的NC膜品牌型号如下:MILLIPORE美国; M135有背衬/无背衬两种 M180有背衬/无背衬两种WHATMAN and S&S; Immunopore RP; 100 sec/4cm; 带被衬; CT线不会扩散; 很集中; 背景干净. 适用于各种test. 只有25mm x 50M; PuraBind R; 140sec/4cm; 不带被衬; 适用于小分子竞争test等. 20/25mm x 50M SARTORIUS德国; CN140伊能国产; 8um 6umMDI印度; 8um 6um说到这些供应商;不得不谈谈发展的历史. S&S是膜行业的鼻祖;这点所有的膜公司都承认.millipore;SARTORIUS和whatman都是后辈; 我的理解是S&S在市场竞争的过程中经营方式落后;最后被whatman收购. 就产品质量来说S&S的AE99和AE98是非常优良的.而MDI是近年才出现的一个膜公司;可能也是与印度胶体金试纸生产行业的快速发展密切相关;其所有的产品都是在印度生产;经营者为父子两人;父亲负责技术;儿子进行经营.03年我曾测试过其样品;结果发现在跑板方面有不均匀波浪现象;且加速稳定性试验结果很不理想.今年初我又收到了一些样品;情况仍然没有太大改善;后来就不再考虑使用了.国产膜伊能是在去年开始进入市场的;主要特点是能降低成本;样品我也试测了几批;性能已经与进口膜很接近;经过一些有针对性的优化后可以用在HCG产品的生产.但不是所有的工厂都能购轻易的完成这个优化工作.膜的国产化是一个趋势;但进口厂家要实现国产化还面临很大的问题;其中厂房设备的搬迁就是一个非常大的问题.几家供应商的国内联络人和技术支持分别是MILLIPORE美国; Mrs Yang; harryWHATMAN and S&S; Clark; kevinSARTORIUS德国; Mr Xu; Iric伊能国产; connie; Mr YangMDI印度; Ashawant Gupta销售模式都是直销式;少量购买的情况下要通过代理商走一下帐.价格上MILLIPORE与WHATMAN相当;SARTORIUS便宜一些;国产膜更便宜一些.印度膜和SARTORIUS价格相同;基本不用考虑. 在科研市场;MILLIPORE使用最多.科研市场由于仅用来试验;所以膜需求量小;不被供应商重视. 生产客户中;MILLIPORE;WHATMAN;SARTORIUS占有量相当;伊能现在也开始有一些工厂客户了;MDI量最小投诉也最多.三.膜的选择以上谈了该行业的一些发展现状;那么我们大致了解后;回到最关心的问题;如何选择膜经常会遇到的问题是;我是做项目的;我该选择那类膜这里涉及到一个膜的分类标准问题;一个供应商可能提供这个膜是8um;但另一个供应商告诉你膜是135s的.这之间的区别与联系是什么um指的是膜孔径;而从上面膜的生产过程;我们可以看出;膜的孔径实际上是没有办法界定的.由于干燥成型等过程的非绝对均一;膜的孔径也是非均一的.膜孔径的说法实际上是沿用了一直以来的一个形象称呼.而以秒为单位的定义为;每4cm膜;水的层析时间是s.该单位已经越来越被各大厂商所接受;成为了一个通用的比较标准.以下我们将采用s单位来进行交流.换算情况大致为: 8um=135s; 6um=180s.不同秒数的膜对反应有什么影响呢首先;我们分析一下液体在膜上的运动过程. 一张长度为4cm的膜; 每隔1cm做一个标记; 当液体运动过标记处时记录时间点. 那么你将会发现液体在膜上的运动是呈减速前行的. 而两张不同秒数的膜例如135s; 180s 在同一时间标记点处的运动速度不同.这个试验用清水做不好观察;可以考虑用色素水溶液;非常明显.那么从这个试验可以看出;在通过同一T线喷点位置时; 金溶液通过的速度是快速膜>慢速膜. 那么通过速度越快和包被在T线的物质反应时间也就越短; 读数快; 那么灵敏度也就越低. 反之; 反应时间长; 读数慢; 也就灵敏度高. 同时还有一个问题是; 反应时间越长; 发生非特异性结合的可能性就越大; 所以过长时间的反应不一定就能够真正的提升灵敏度. 所以这里就有一个读数时间/反应灵敏度/非特异性结合的均衡.其实我们并没有那么多选择. 经过使用实践; 各供应商一般都只提供两个型号; 就是135s和180s. 虽然看到有些厂家的产品目录上型号种类繁多;但这两个型号的定货量就占了95%以上; 其他型号供货上也就远不如这两个型号来得顺利. 135s一般用在双抗体夹心法; 180s一般用在竞争法. 你所要做的是;先选择其中的一个型号; 然后比较不同供应商同一个型号的差异; 由于前面说的添加配方与你的试验条件配合的不同;这个差异可能大也可能小. 具体要根据试验结果来确定最后的选择.我个人不建议地毯式的测试不同规格/不同厂家的膜; 这样成本高; 成功的几率也小.四.膜的质控方式本节适合用膜量较大的公司用户参考.对于一卷膜可以用上几个月的用户来说; 厂家的质控标准已经完全能满足你的要求;而不需要自己再做相关的质控.膜的质控虽属于原辅料QC职能; 但由于其专业性强; 一般都由小样调试人员来执行. 膜入原料库后需要进行如下检验工作:1. 查收COA在购买时; 供应商会随产品为每个lot的膜提供一张纸质的出厂质量证书; 该证书被称为COA. 如果你已经购买某一批次的膜; 而没有索取相应的证书; 如果有需要可提供批号向厂家要求补发. 其实在很多行业都有厂商为自己的产品附上COA的习惯.COA一般只提供给大客户; 对小客户是没有意义的.其内容主要是厂家在产品出厂时做过一些测试的罗列. 作用可以理解为质量凭证和测试数据参考.2. 检查物理性能膜的物理性能主要是2个参数; 膜厚度和宽度. 长度不需要检测. 使用中可以关注长度上是否有断面重接现象; 断面多费料则多; 少数发生.厚度; 由螺旋测微尺;选择几个测量点检测后算平均. 膜生产的必测参数. 主要表现为厚度不均匀影响生物原料在膜上的扩散性能; 点出来的C/T线宽窄不一. 另外也影响爬速.宽度; 普通直尺测量.物理性能一般都不会有什么大问题. 毕竟检测标准客观; 易把握. 没有条件执行的厂家可省略.3. 跑水性能样本采用含有有色食用色素的水溶液; 目的是容易观测. 需制作一个简易支架.操作: 注入足够溶液到下部槽内; 将不同批次膜每隔1cm做一次标记总长大于4cm并放到倾斜支架; 整个支架下端放入溶液槽; 膜开始吸液; 计时. 记录每个标记处的通过时刻; 并与对照组比较.跑板时; 理论上溶液呈水平线形式上吸; 观测是否有波浪倾斜或包围润湿等反常现象.4. 点样测试C/T线出线时间; 其他试验条件相同情况下; 记录和比较C/T线出现时间是否与对照有差异.灵敏度; 比较不同样本浓度情况下; T线的变化是否和对照组同. 一般每批次膜取前端一段用来测试即可. 由于制造过程的不均一性; 不同批号的灵敏度会有一定差异; 当大批量使用时; 这种差异影响是非常大的; 那么就要按照灵敏度表现将不同批号的膜进行分类. 在膜的STOCK中要能够轻易的分辨出来. 当进入后期生产调用时; 就能根据这些分类; 按照订单要求取用不同批号的膜; 或者用强灵敏度的原料和差灵敏度的膜来搭配.关于膜的批内差. 批内差是肯定存在的;只是差距大小的问题;依据一般的测试条件是很困难获得详细的数值;因为你不可能对每一卷膜的每一段都做详细的测试. 减小膜批内差的最有效方法是不购入边缘膜带. 前面说过膜的生产方式;生产出的半成品是宽幅很大的一个膜面;要通过截面裁切才能获得25mm或者20mm的宽度.那么就有中间部分;和边缘部分之分.越靠近中间部分;膜的均匀性越好;边缘部分则相对要差;就造成了批内差. 一般可以通过COA获得具体位置信息;例如MILLIPORE就在切割后用字母A;B;C……来表示切出的窄膜在宽幅膜中的位置.如果是试用某个型号的膜小样; 还需要在以上检测后加入膜加速老化试验. 包括膜单独的老化试验和点好膜后产品的老化试验; 具体试验方法请参看我以前写的研发思路一文.五.膜的深入探讨和应用技巧从本节开始;我们开始对膜进行深入讨论和谈一些应用技巧.1. 蛋白与膜的结合原理蛋白与膜的结合原理; 已知的结合力包括疏水作用力\H键\静电作用力等;确切的结合原理并不明确;主要靠假说来支撑.主要有两种假说:1 首先两者靠静电作用力结合; 然后靠H键和疏水作用来维持长时间结合.2 首先两者靠疏水作用结合; 然后靠静电作用来维持长时间结合.两条假说; 都表明其结合过程分为两步; 首先结合和后面长时间结合.由于结合原理的不明确性; 导致在这方面的工作非常依赖实践经验.2. 膜对结合的影响1膜孔径有些技术人员倾向使用膜孔径来区分不同的膜;但是请注意这只仅仅限于同一厂家的产品;如果是不同厂家的产品;这种比较是无意义的. 膜孔径与层析速度的关系;已在上文描述.随着膜孔径减小;膜的实际可用表面积递增;膜结合蛋白的量也递增. 估量表面积的参数为表面积比率实际可用表面积与所用膜平面积的比率.另外; 膜孔径越小;层析速度也越小;那么金标复合物通过T线的时间也就越长;反应也就越充分.综合以上两点;结论为膜孔径越小灵敏度越高.但是同时也减慢了跑板速度;增加了非特异性结合的机会;也就是假阳性越高.所以要按照试验结果挑选适合实际项目的膜;找到合适的平衡点.2不同厂家的膜差异这个差异主要来源于两点:1> 生产膜时;使用的聚合物和表面活性剂的来源;类型;数量不同.同理;在膜处理中这两类物质一般会对性能产生较大影响.2> 处理过程不同.3. 生物原料;缓冲溶液的试剂和配方1 生物原料; 作为CT线的生物原料使用情况各异;所以这里只做略述.首先;单克隆抗体与膜的结合优于多克隆抗体; 主要时由于多克隆抗体有很多不同的表面位点; 而各位点与膜的最佳结合条件都有细微的差别; 毫无疑问就增加了优化难度.其次;分子量越大;蛋白越难结合到固相材料上.2缓冲液大家最关心的可能就是希望获得一个性能优良的配方;包括缓冲液;封闭液等等处理溶液配方.其实我也无法提供给你一个万用配方清单. 因为不同的反应体系需要不同的配方来支持; 而不同机构的反应体系又有差异. 想获”鱼”先学”渔”. 为了不误导大家;我在下面涉及到配方的问题上;仅提供思路;具体配方请自己摸索.缓冲液的构成一般是: PBS或其他缓冲体系+作用物质针对某一特定问题+PH调整. 我在参考过以前的各种资料后;个人意见为配方原则为宜简不宜繁;根据自己的需要添加作用物质;原来的很多需要添加的作用物质;由于膜制造技术的改进已经不再需要.推荐的缓冲体系为0.01M PBS PH7-7.2; 该缓冲体系对多种抗原抗体都有良好的适应性.作用物质的情况大致罗列如下:少量NACL;减少信号强度;消假阳.有机醇甲醇;异丙醇等;润湿膜;减少膜带有的静电;利于结合包被.个人不推荐;因制膜工艺改进.表面活性剂TW20;TX100;增加亲水力;可避免线条中空现象;也可增色. 糖;保护剂;减缓老化速度;也可以增加亲水力同上.调PH到某个位置;可以消假阳.4. 点样环境环境湿度对点膜过程非常重要.最佳湿度一般在45-65%.湿度过低;膜上容易聚集静电荷;点膜容易出现散点;导致测试会出现疏水斑.湿度过高;膜上毛细作用加强;点膜容易引起CT线变宽甚至扩散.为了保证点样时膜湿度的均一性;一般在点样前把膜放到该湿度条件下平衡一段时间.5. 点样仪器与膜面情况的关系目前有两种点样方式;划膜式和非接触点膜式.非接触点膜式优于划膜式;进口划膜式优于国产划膜式.因划膜式为软管将抗体划到膜表面;而膜本身的物理性质为软脆;划管会在其表面留下印痕.进口的划膜机由于使用的材料和控制系统较好;所以留下的划痕较轻;而国产仪器较差;留下的划痕也就比较严重. 划痕容易对层析的金标复合物形成阻力;导致假阳性. 同时容易出现跑板时在T线位置出现若有若无一条细线鬼线;而跑板结束后鬼线消失的奇怪现象.6. 膜的宽度与点样位置膜的宽度一般有18mmor 20mm和25mm两种; 分别使用在做测试条和做测试板上.然而;不同的T线点样位置将带来不同的灵敏度. 点样位置上移;金标复合物通过T线位置时速度变慢;反应时间增加;灵敏度升高. 反之灵敏度降低.这个方法可以用来改变灵敏度和消除假阳性.7. 溶液在膜上的扩散溶液在膜上的点样量一般情况下为1ul/cm.溶液在膜上的扩散是趋向两端的;喷点上去的是均匀的抗体溶液;但当干燥时线条边缘的干燥速度高于中间;中间的抗体会不断向两边扩散;所以干燥后抗体是向线条的两端聚集的.一般情况下不影响你的试验.如果你发现线条出现两端红;中间淡的现象;就要考虑这个问题了.可以加如上面说的作用物质来解决.8. 点膜前后的封闭作用从供应商处购买回的膜基本上都是已经优化处理好的;直接点膜就可使用.然而我们还是经常会遇到关于封闭的讨论.其实封闭不象大家认为的那样;一封闭什么问题都解决了. 老问题走了新问题又来了;而且更麻烦;我要说的是慎用封闭.我极其反对点膜前封闭的做法. 原因为厂家在生产膜时候;各种配方是混合加入原浆的.而点膜前封闭时要将膜浸泡在封闭液内;必然扰乱了膜内正常的物质分布.由此引发了许多问题;也降低了工作效率. 也有厂家遇到不封闭就无法包被上膜的问题;其实可以通过其他办法来解决;封闭必然是下测.我经常使用的封闭手法有两种.流动封闭;将作用物质处理在样品垫上.膜上定点封闭;将作用物质配成溶液喷点在膜的特定位置上. 该方法需要使用BIODOT的AIRJET喷头.可以将不合格的半成品大板重新复活.只要是将封闭做在了膜上;就必然会对产品的稳定性造成影响.具体的影响程度要通过稳定性测试来评判.9. 膜的储存刚生产出的膜一般含有5-10%的水分. 关于膜的老化机理;有个理论支持;不过争议比较大. 理论认为:膜的老化是因为膜上的水分蒸发;使膜变得疏水;带电荷并变脆. 储存膜一般要求是避光;密封.过干或过湿都不利.在这种保存条件下;一般可以放置两年. 但是如果膜上做了封闭处理;就要根据具体试验情况来判断了.有些膜由于生产工艺的问题;使用后灵敏度会在一段时间内发生变化;遇到这种问题;就需要在点膜后放置一段时间;待稳定后方可进入调试生产.后序以上便是我在胶体金层析诊断试验中使用硝酸纤维素膜过程中的一些经验.从起笔到结尾花了大约一个月时间;断断续续;终于完成. 也要感谢所有膜生产厂家技术专家在以前的工作接触中给我做过的大量技术培训;其中很多已经成为了经常联系的朋友.由于膜工业是在不断发展的;可能出现新的问题或新的解决办法. 欢迎进行讨论.免疫胶体金稀释液的配伍原则前面我一个回帖成此文;发现太长了;不发新帖可惜;呵呵制备好免疫胶体金后;还需要将其稀释到一定浓度;并吸附于特殊的惰性介质中才能够最终制成产品..一般来说;特殊的介质常用的是玻璃纤维或无纺布..玻璃纤维和无纺布本身一般是疏水的;胶体金产业一般采用表面活性剂预处理过的玻璃纤维或无纺布;通常配方为1%Tween20+适量PVA.. 介质处理完成后;免疫胶体金稀释液的配伍才是最关键的..现总结原则如下;不足之处欢迎批评或补充..1 合适的离子种类和强度免疫胶体金毕竟是含有生物活性分子;应用时还要面对千差万别的样品;原则上需要稀释在合适pH的缓冲液中..经验值是6-9..在这个范围内可选的缓冲主要有tris和PB;也不排除其他种类缓冲适用的可能..当使用的缓冲离子强度过大如超过0.2M时;有可能造成释放、层析不好或检测结果异常..离子的种类也因为免疫胶体金的生物分子不同而有诸多限制;例如钙调蛋白可能与Ca离子有关系..而卤素离子强度对胶体金稳定性似乎有特殊的破坏作用;教科书式的NaCl调试最适标记条件就是例子..2 大分子物质作为胶体金干燥后均匀散布的骨架这个其实是冻干工艺的理论基础;适用于胶体金干燥工艺;对冻干有研究的应该对这个工艺感觉很小儿科..抽真空是一个热力学吸热过程;实验表明免疫胶体金的真空干燥是一个先冷冻再升华的过程;十分类似冻干..无纺布材料的工艺由于干燥过程快;多数采用烤干的工艺;但是大分子的骨架作用仍然是对产品的释放速度和比率有很大帮助..常用大分子物质如PEG4000;PEG20000;PVP等;建议尽量从中选择一种添加使用..3 小分子物质对蛋白活性保护蛋白储存常用的甘油、蔗糖、海藻糖、各类低聚糖等;对产品的储存稳定性有帮助;忽略这部分物质的添加可能限制产品从实验室走生产和市场..这类物质也是冻干细胞常用的..4 惰性蛋白不是可以吃了变懒惰的蛋白这类物质的功能就更复杂..首先还是保护目的蛋白的活性;也维持胶体金的胶体稳定;它们是消除非特异性的封闭物质;也起着有分散胶体金颗粒的骨架作用..常用有BSA 、OVA、Casein;其他廉价蛋白似乎不太好找;脱脂奶粉个人建议不用;质量太难控制了;当然如果大家已经在用而且效果不错;也没有必要过于担心..5表面活性剂这个东西在这个产业里可是万万不能缺少;但是吸附材料已经用表面活性预处理的;也可以不拘泥于添加在免疫胶体金稀释液里..一般情况下;Tween20就可以了;其实蛋白质复性常用的非离子型表面活性剂都可以一试;前一段时间某位高人说tritonX-100等可能会干扰蛋白的N末端建议不要用;我听了不是很理解;在这里请高人指点..6特殊产品种类千差万别;以上5类物质外;传说还有一些可以"提高产品敏感性";“提高产品检测线性范围”、“强制转换毒品检测最佳cut-off范围”、“HAMA效应抑制”、”线条规定时间深度变化终止“等等的神秘添加物;从理论上不排除存在的可能;但是往往一种”神物“有效的范围十分狭窄;也就是说一种”神物“可能只适用于一个公司一种抗体的一个产品;换个环境就无效了..寻找神物的工作往往是研发型的大公司的资深技术人员;而对神物的控制往往也是如同企业一级机密..我个人感觉;初入此行10年以内;还是专心于基础配方的理解和应用;同时不能因为该行业的应用性太强而忽略了自身的理论修养..前面我发帖说生物学还还处在当面物理学的亚里士多德时代;生物学的理论突破还要有思路、方法的突破和上百年的积累和天才的诞生;跑题了;呵呵等技术人员对多个产品和多个工艺有了全局的全面的认识;能够用理论融会贯通;再寻求突破比较扎实些..以此文向各位同志共勉。
制作胶体金试纸的硝酸纤维素膜选择及应用技巧硝酸纤维素膜又称为NC膜, 在胶体金试纸中用做C/T线的承载体,同时也是免疫反应的发生处.所以NC膜成为该试验中最重要的耗材,而由于其属于非标准器件,基本上每个项目开始阶段都会遇到如何选择合适的NC膜的问题.同时也存在是否要对NC膜进行后期处理及如何处理的讨论.一. NC膜的生产原理这个虽然看上去属于生产厂商的事情,但是GMP有个观点是强调对过程的控制才会有好的结果.那么只有了解NC膜的大致生产过程和基本原理才能更好的掌握这种材料的特性,最终制作出满意的试纸.你了解吗?我找了很久,终于找到一些比较直观的图片,大家可以到伊能公司的官方网站看到http://www.e /. 生产NC膜的过程和普通的造纸过程是非常类似的,我们可以借鉴对造纸的认识来理解.首先,匀浆配比购买回的原料硝酸纤维素粒子是一种非常普遍的有机化学物,溶解形成混浆,在该浆体内,会加入一定比例的试剂来调整最后形成的膜的性质,一般是一个试剂配方,主要包含表面活性剂/高分子聚合物/盐离子/成型剂等溶解在一个缓冲体系内. 不同的厂家加入的溶液配方不一样,直接导致了在产品的差异.其次,滚筒铺膜配好的匀浆通过滚筒,形成了一张薄膜,平摊在十分光滑的平面载体上.这个和造纸的过程是非常相似的.最后,成型在匀浆内的成型剂开始挥发,膜逐步干燥成型.同时在这个过程中由于温度比较高,有些厂家在这个过程采取了在密闭腔体内成型,同时补充配方溶液的形式,来避免一些有效成分的蒸发.切割出产品通过以上步骤生产出来的膜是呈一个宽度极大的产品,宽度的大小直接和滚筒的大小相关,滚筒越大生产越方便,但设备的成本也越高.宽膜要经过切割才能成为我们购买到的25mm或18mm(或20mm)宽,而长度上,成品卷膜和宽膜的长度是相同的.理论上可以让厂家切成你需要的任意宽度,但这样会造成原料的浪费和人力成本的增加,后来厂商在和试纸生产厂家的协调过程中,综合用料成本和生产便利性基本确定了上面说的宽度,以次为标准.关于不同宽度的用途差异,稍后详述.从生产的过程,我们可以得知, NC膜本身是已经添加了表面活性剂来改善亲水能力,而且已经存在有一定的缓冲系统(虽然对纸条测试影响不会很大).对后面谈到的一些问题就比较容易理解.二.NC膜的供应商及现状现在有销售的NC膜品牌型号如下:MILLIPORE(美国), M135(有背衬/无背衬两种) M180(有背衬/无背衬两种)WHATMAN and S&S, Immunopore RP, 100 sec/4cm, 带被衬, CT线不会扩散, 很集中, 背景干净. 适用于各种test. (只有25mm x 50M); PuraBind R, 140sec/4cm, 不带被衬, 适用于小分子竞争test等. (20/25mm x 50M)SARTORIUS(德国), CN140伊能(国产), 8um 6umMDI(印度), 8um 6um说到这些供应商,不得不谈谈发展的历史. S&S是膜行业的鼻祖,这点所有的膜公司都承认.mill ipore,SARTORIUS和whatman都是后辈, 我的理解是S&S在市场竞争的过程中经营方式落后,最后被whatman收购. 就产品质量来说S&S的AE99和AE98是非常优良的.而MDI是近年才出现的一个膜公司,可能也是与印度胶体金试纸生产行业的快速发展密切相关,其所有的产品都是在印度生产,经营者为父子两人,父亲负责技术,儿子进行经营.03年我曾测试过其样品,结果发现在跑板方面有不均匀波浪现象,且加速稳定性试验结果很不理想.今年初我又收到了一些样品,情况仍然没有太大改善,后来就不再考虑使用了.国产膜伊能是在去年开始进入市场的,主要特点是能降低成本,样品我也试测了几批,性能已经与进口膜很接近,经过一些有针对性的优化后可以用在HCG产品的生产.但不是所有的工厂都能购轻易的完成这个优化工作.膜的国产化是一个趋势,但进口厂家要实现国产化还面临很大的问题,其中厂房设备的搬迁就是一个非常大的问题.几家供应商的国内联络人和技术支持分别是MILLIPORE(美国), Mrs Yang, harryWHATMAN and S&S, Clark, kevinSARTORIUS(德国), Mr Xu, Iric伊能(国产), connie, Mr YangMDI(印度), Ashawant Gupta销售模式都是直销式,少量购买的情况下要通过代理商走一下帐.价格上MILLIPORE与WHATMAN 相当,SARTORIUS便宜一些,国产膜更便宜一些.印度膜和SARTORIUS价格相同,基本不用考虑. 在科研市场,MILLIPORE使用最多.科研市场由于仅用来试验,所以膜需求量小,不被供应商重视. 生产客户中,MILLIPORE,WHATMAN,SARTORIUS占有量相当,伊能现在也开始有一些工厂客户了,MD I量最小投诉也最多.三.膜的选择以上谈了该行业的一些发展现状,那么我们大致了解后,回到最关心的问题,如何选择膜? 经常会遇到的问题是,我是做**项目的,我该选择那类膜?这里涉及到一个膜的分类标准问题,一个供应商可能提供这个膜是8um,但另一个供应商告诉你膜是135s的.这之间的区别与联系是什么?um指的是膜孔径,而从上面膜的生产过程,我们可以看出,膜的孔径实际上是没有办法界定的.由于干燥成型等过程的非绝对均一,膜的孔径也是非均一的.膜孔径的说法实际上是沿用了一直以来的一个形象称呼.而以秒为单位的定义为,每4cm膜,水的层析时间是***s.该单位已经越来越被各大厂商所接受,成为了一个通用的比较标准.以下我们将采用s单位来进行交流.换算情况大致为: 8um=135s; 6um=180s.不同秒数的膜对反应有什么影响呢?首先,我们分析一下液体在膜上的运动过程. 一张长度为4cm的膜, 每隔1cm做一个标记, 当液体运动过标记处时记录时间点. 那么你将会发现液体在膜上的运动是呈减速前行的. 而两张不同秒数的膜(例如135s, 180s)在同一时间标记点处的运动速度不同.这个试验用清水做不好观察,可以考虑用色素水溶液,非常明显.那么从这个试验可以看出,在通过同一T线喷点位置时, 金溶液通过的速度是快速膜>慢速膜. 那么通过速度越快和包被在T线的物质反应时间也就越短, 读数快, 那么灵敏度也就越低. 反之, 反应时间长, 读数慢, 也就灵敏度高. 同时还有一个问题是, 反应时间越长, 发生非特异性结合的可能性就越大, 所以过长时间的反应不一定就能够真正的提升灵敏度. 所以这里就有一个读数时间/反应灵敏度/非特异性结合的均衡.其实我们并没有那么多选择. 经过使用实践, 各供应商一般都只提供两个型号, 就是135s和18 0s. 虽然看到有些厂家的产品目录上型号种类繁多,但这两个型号的定货量就占了95%以上, 其他型号供货上也就远不如这两个型号来得顺利. 135s一般用在双抗体夹心法, 180s一般用在竞争法. 你所要做的是,先选择其中的一个型号, 然后比较不同供应商同一个型号的差异, 由于前面说的添加配方与你的试验条件配合的不同,这个差异可能大也可能小. 具体要根据试验结果来确定最后的选择.我个人不建议地毯式的测试不同规格/不同厂家的膜, 这样成本高, 成功的几率也小.四.膜的质控方式本节适合用膜量较大的公司用户参考.对于一卷膜可以用上几个月的用户来说, 厂家的质控标准已经完全能满足你的要求,而不需要自己再做相关的质控.膜的质控虽属于原辅料QC职能, 但由于其专业性强, 一般都由小样调试人员来执行. 膜入原料库后需要进行如下检验工作:1. 查收COA在购买时, 供应商会随产品为每个lot的膜提供一张纸质的出厂质量证书, 该证书被称为COA. 如果你已经购买某一批次的膜, 而没有索取相应的证书, 如果有需要可提供批号向厂家要求补发. 其实在很多行业都有厂商为自己的产品附上COA的习惯.COA一般只提供给大客户, 对小客户是没有意义的.其内容主要是厂家在产品出厂时做过一些测试的罗列. 作用可以理解为质量凭证和测试数据参考.2. 检查物理性能膜的物理性能主要是2个参数, 膜厚度和宽度. 长度不需要检测. 使用中可以关注长度上是否有断面重接现象, 断面多费料则多, 少数发生.厚度, 由螺旋测微尺,选择几个测量点检测后算平均. 膜生产的必测参数. 主要表现为厚度不均匀影响生物原料在膜上的扩散性能, 点出来的C/T线宽窄不一. 另外也影响爬速.宽度, 普通直尺测量.物理性能一般都不会有什么大问题. 毕竟检测标准客观, 易把握. 没有条件执行的厂家可省略.3. 跑水性能样本采用含有有色食用色素的水溶液, 目的是容易观测. 需制作一个简易支架.操作: 注入足够溶液到下部槽内, 将不同批次膜每隔1cm做一次标记(总长大于4cm)并放到倾斜支架, 整个支架下端放入溶液槽, 膜开始吸液, 计时. 记录每个标记处的通过时刻, 并与对照组比较.跑板时, 理论上溶液呈水平线形式上吸, 观测是否有波浪倾斜或包围润湿等反常现象.4. 点样测试C/T线出线时间, 其他试验条件相同情况下, 记录和比较C/T线出现时间是否与对照有差异.灵敏度, 比较不同样本浓度情况下, T线的变化是否和对照组同. 一般每批次膜取前端一段用来测试即可. 由于制造过程的不均一性, 不同批号的灵敏度会有一定差异, 当大批量使用时,这种差异影响是非常大的, 那么就要按照灵敏度表现将不同批号的膜进行分类. 在膜的STOCK中要能够轻易的分辨出来. 当进入后期生产调用时, 就能根据这些分类, 按照订单要求取用不同批号的膜, 或者用强灵敏度的原料和差灵敏度的膜来搭配.关于膜的批内差. 批内差是肯定存在的,只是差距大小的问题,依据一般的测试条件是很困难获得详细的数值,因为你不可能对每一卷膜的每一段都做详细的测试. 减小膜批内差的最有效方法是不购入边缘膜带. 前面说过膜的生产方式,生产出的半成品是宽幅很大的一个膜面,要通过截面裁切才能获得25mm或者20mm的宽度.那么就有中间部分,和边缘部分之分.越靠近中间部分,膜的均匀性越好,边缘部分则相对要差,就造成了批内差. 一般可以通过COA获得具体位置信息,例如MILLIPORE就在切割后用字母A,B,C……来表示切出的窄膜在宽幅膜中的位置.如果是试用某个型号的膜小样, 还需要在以上检测后加入膜加速老化试验. 包括膜单独的老化试验和点好膜后产品的老化试验, 具体试验方法请参看我以前写的研发思路一文.五.膜的深入探讨和应用技巧从本节开始,我们开始对膜进行深入讨论和谈一些应用技巧.1. 蛋白与膜的结合原理蛋白与膜的结合原理, 已知的结合力包括疏水作用力\H键\静电作用力等,确切的结合原理并不明确,主要靠假说来支撑.主要有两种假说:1) 首先两者靠静电作用力结合, 然后靠H键和疏水作用来维持长时间结合.2) 首先两者靠疏水作用结合, 然后靠静电作用来维持长时间结合.两条假说, 都表明其结合过程分为两步, 首先结合和后面长时间结合.由于结合原理的不明确性,导致在这方面的工作非常依赖实践经验.2. 膜对结合的影响1)膜孔径有些技术人员倾向使用膜孔径来区分不同的膜,但是请注意这只仅仅限于同一厂家的产品,如果是不同厂家的产品,这种比较是无意义的. 膜孔径与层析速度的关系,已在上文描述.随着膜孔径减小,膜的实际可用表面积递增,膜结合蛋白的量也递增. 估量表面积的参数为表面积比率(实际可用表面积与所用膜平面积的比率).另外, 膜孔径越小,层析速度也越小,那么金标复合物通过T线的时间也就越长,反应也就越充分. 综合以上两点,结论为膜孔径越小灵敏度越高.但是同时也减慢了跑板速度,增加了非特异性结合的机会,也就是假阳性越高.所以要按照试验结果挑选适合实际项目的膜,找到合适的平衡点.2)不同厂家的膜差异这个差异主要来源于两点:1> 生产膜时,使用的聚合物和表面活性剂的来源,类型,数量不同.同理,在膜处理中这两类物质一般会对性能产生较大影响.2> 处理过程不同.3. 生物原料,缓冲溶液的试剂和配方1) 生物原料, 作为CT线的生物原料使用情况各异,所以这里只做略述.首先,单克隆抗体与膜的结合优于多克隆抗体, 主要时由于多克隆抗体有很多不同的表面位点, 而各位点与膜的最佳结合条件都有细微的差别, 毫无疑问就增加了优化难度.其次,分子量越大,蛋白越难结合到固相材料上.2)缓冲液大家最关心的可能就是希望获得一个性能优良的配方,包括缓冲液,封闭液等等处理溶液配方. 其实我也无法提供给你一个万用配方清单. 因为不同的反应体系需要不同的配方来支持, 而不同机构的反应体系又有差异. 想获”鱼”先学”渔”. 为了不误导大家,我在下面涉及到配方的问题上,仅提供思路,具体配方请自己摸索.缓冲液的构成一般是: PBS(或其他缓冲体系)+作用物质(针对某一特定问题)+PH调整. 我在参考过以前的各种资料后,个人意见为配方原则为宜简不宜繁,根据自己的需要添加作用物质,原来的很多需要添加的作用物质,由于膜制造技术的改进已经不再需要.推荐的缓冲体系为0.01M PBS PH7-7.2, 该缓冲体系对多种抗原抗体都有良好的适应性.作用物质的情况大致罗列如下:少量NACL,减少信号强度,消假阳.有机醇(甲醇,异丙醇等),润湿膜,减少膜带有的静电,利于结合包被.个人不推荐,因制膜工艺改进.表面活性剂(TW20,TX100),增加亲水力,可避免线条中空现象,也可增色.糖,保护剂,减缓老化速度,也可以增加亲水力同上.调PH到某个位置,可以消假阳.4. 点样环境环境湿度对点膜过程非常重要.最佳湿度一般在45-65%.湿度过低,膜上容易聚集静电荷,点膜容易出现散点,导致测试会出现疏水斑.湿度过高,膜上毛细作用加强,点膜容易引起CT线变宽甚至扩散.为了保证点样时膜湿度的均一性,一般在点样前把膜放到该湿度条件下平衡一段时间.5. 点样仪器与膜面情况的关系目前有两种点样方式,划膜式和非接触点膜式.非接触点膜式优于划膜式,进口划膜式优于国产划膜式.因划膜式为软管将抗体划到膜表面,而膜本身的物理性质为软脆,划管会在其表面留下印痕.进口的划膜机由于使用的材料和控制系统较好,所以留下的划痕较轻,而国产仪器较差,留下的划痕也就比较严重. 划痕容易对层析的金标复合物形成阻力,导致假阳性. 同时容易出现跑板时在T线位置出现若有若无一条细线(鬼线),而跑板结束后鬼线消失的奇怪现象.6. 膜的宽度与点样位置膜的宽度一般有18mm(or 20mm)和25mm两种, 分别使用在做测试条和做测试板上.然而,不同的T线点样位置将带来不同的灵敏度. 点样位置上移,金标复合物通过T线位置时速度变慢,反应时间增加,灵敏度升高. 反之灵敏度降低. 这个方法可以用来改变灵敏度和消除假阳性.7. 溶液在膜上的扩散溶液在膜上的点样量一般情况下为1ul/cm.溶液在膜上的扩散是趋向两端的,喷点上去的是均匀的抗体溶液,但当干燥时线条边缘的干燥速度高于中间,中间的抗体会不断向两边扩散,所以干燥后抗体是向线条的两端聚集的.一般情况下不影响你的试验.如果你发现线条出现两端红,中间淡的现象,就要考虑这个问题了.可以加如上面说的作用物质来解决.8. 点膜前后的封闭作用从供应商处购买回的膜基本上都是已经优化处理好的,直接点膜就可使用.然而我们还是经常会遇到关于封闭的讨论.其实封闭不象大家认为的那样,一封闭什么问题都解决了. 老问题走了新问题又来了,而且更麻烦,我要说的是慎用封闭.我极其反对点膜前封闭的做法. 原因为厂家在生产膜时候,各种配方是混合加入原浆的.而点膜前封闭时要将膜浸泡在封闭液内,必然扰乱了膜内正常的物质分布.由此引发了许多问题,也降低了工作效率. 也有厂家遇到不封闭就无法包被上膜的问题,其实可以通过其他办法来解决,封闭必然是下测.我经常使用的封闭手法有两种.流动封闭,将作用物质处理在样品垫上.膜上定点封闭,将作用物质配成溶液喷点在膜的特定位置上. 该方法需要使用BIODOT的AIRJET 喷头.可以将不合格的半成品大板重新复活.只要是将封闭做在了膜上,就必然会对产品的稳定性造成影响.具体的影响程度要通过稳定性测试来评判.9. 膜的储存刚生产出的膜一般含有5-10%的水分. 关于膜的老化机理,有个理论支持,不过争议比较大. 理论认为:膜的老化是因为膜上的水分蒸发,使膜变得疏水,带电荷并变脆. 储存膜一般要求是避光,密封.过干或过湿都不利.在这种保存条件下,一般可以放置两年. 但是如果膜上做了封闭处理,就要根据具体试验情况来判断了.有些膜由于生产工艺的问题,使用后灵敏度会在一段时间内发生变化,遇到这种问题,就需要在点膜后放置一段时间,待稳定后方可进入调试生产.后序以上便是我在胶体金层析诊断试验中使用硝酸纤维素膜过程中的一些经验.从起笔到结尾花了大约一个月时间,断断续续,终于完成. 也要感谢所有膜生产厂家技术专家在以前的工作接触中给我做过的大量技术培训,其中很多已经成为了经常联系的朋友.由于膜工业是在不断发展的,可能出现新的问题或新的解决办法. 欢迎进行讨论.(完)。
