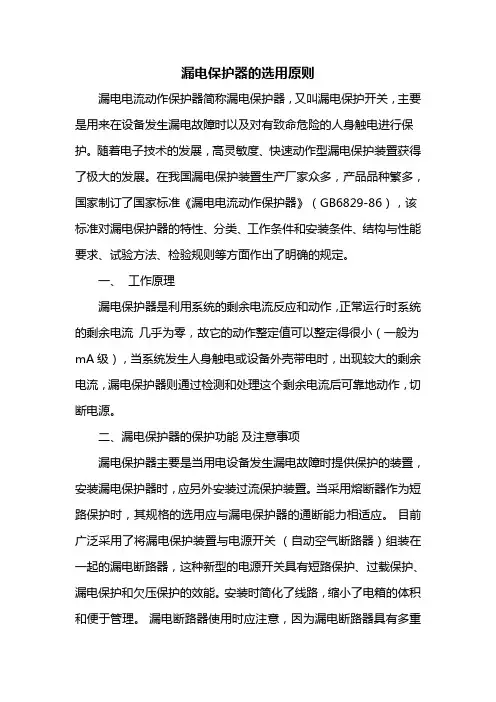

漏电断路器是电路中漏电电流超过预定值时能自动动作的开关。常用的漏电断路器分为电压型和电流型两类，而电流型又分为电磁型和电子型两种。下面就让艾驰商城小编对选择漏电断路器的方法来一一为大家做介绍吧。

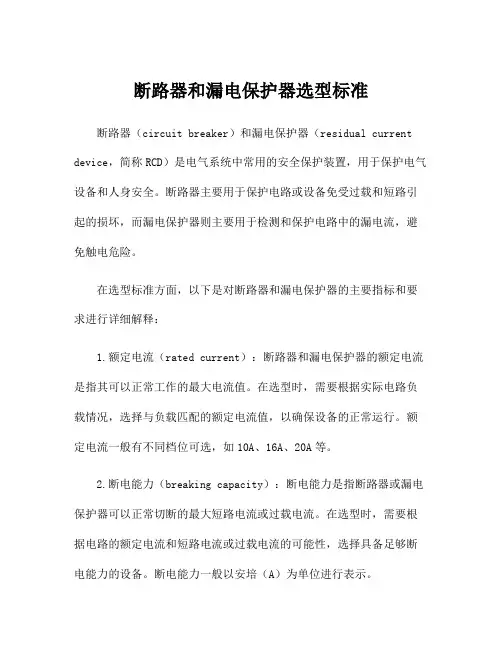

1、一定要选用质量较好的漏电断路器。目前国内市内上漏电断路器的产品很多，有国产的，有合资的，也有进口的，在选用时一定要注意。

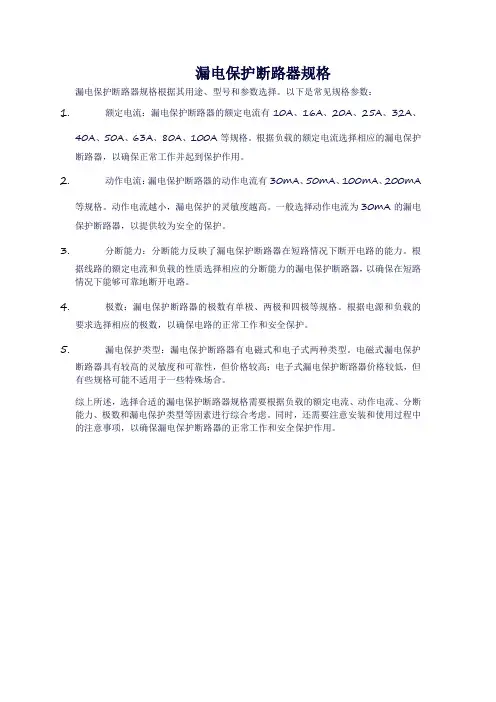

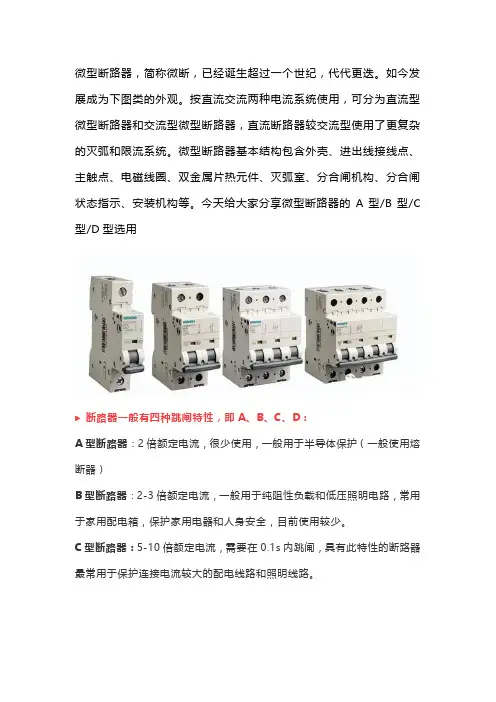

2、漏电断路器的额定脱扣电流（Io）一般选为大于等于正常动作电流的1.3倍为宜（此时即可躲过气体放电灯的起动过程）。

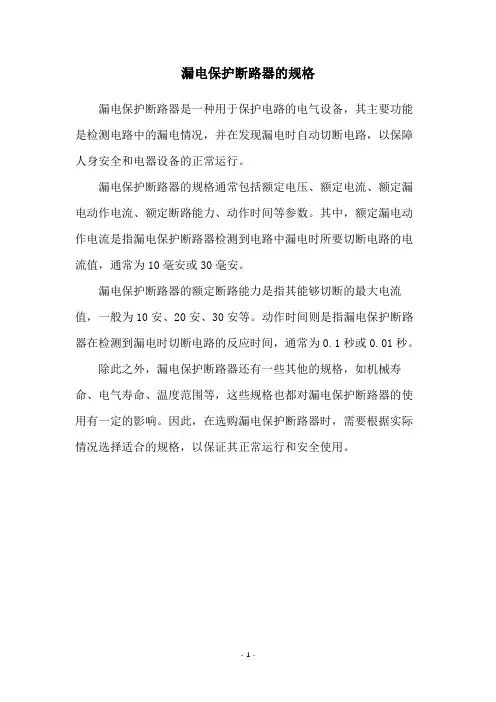

3、漏电断路器的额定漏电不动作电流（IΔo）一般要大于系统正常泄漏电流的2倍。因为一般漏电断路器的额定漏电不动作为0.5Δo。
4、选择正确的安装部位。在路灯控制箱内安装漏电断路器应装在各分支回路上，千万不要装在总干线上。因为在总干线上的正常泄漏电流是各分支回路的和，其数值较大，将使漏电断路器无法正常工作。再则各分支回路有电保护后，总干线也无必要再设此保护。

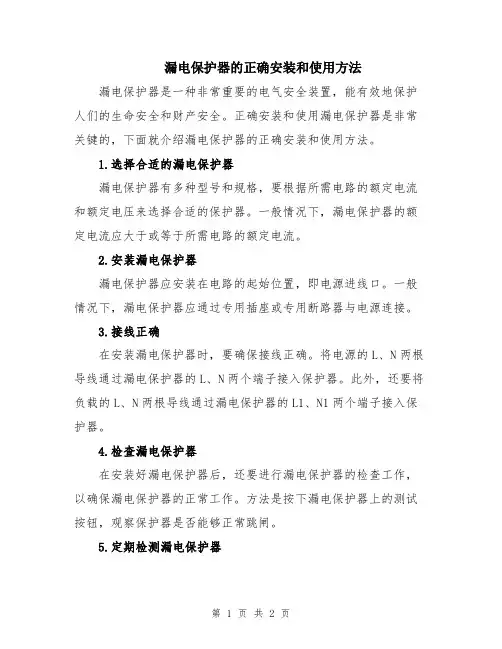

5、接线要正确。漏电断路器选择正确只是第一步，如果施工时接线错误，也将无法投运。具体要注意以下几点：
①不论是TN系统还是TT系统，几是带电载流导体（N线为载流导体）必须穿过漏电断路器，而保护线PE则不允许穿过。
②经过漏电断路器的N线必须对地绝缘良好。
③相邻回路的零线千万不要接错，否则无法投运。
6、对TT系统每根灯柱处需做接地。其接电阻应附合Rd?IΔo≤50V式中Rd 为接地体的接地电，IΔo为漏电断路器的额定漏电电流，若IΔo=100mA。按上式计算Rd≤10Ω。因为在苏州地区一般打一根接地极就可达到上述要求。
