第8章 铸锭的凝固

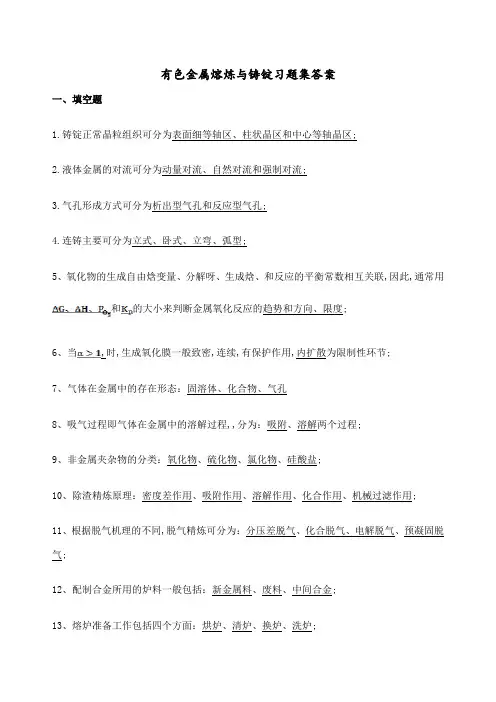

有色金属熔炼与铸锭习题集答案一、填空题1.铸锭正常晶粒组织可分为表面细等轴区、柱状晶区和中心等轴晶区;2.液体金属的对流可分为动量对流、自然对流和强制对流;3.气孔形成方式可分为析出型气孔和反应型气孔;4.连铸主要可分为立式、卧式、立弯、弧型;5、氧化物的生成自由焓变量、分解呀、生成焓、和反应的平衡常数相互关联,因此,通常用和的大小来判断金属氧化反应的趋势和方向、限度;6、当,时,生成氧化膜一般致密,连续,有保护作用,内扩散为限制性环节;7、气体在金属中的存在形态：固溶体、化合物、气孔8、吸气过程即气体在金属中的溶解过程,,分为：吸附、溶解两个过程;9、非金属夹杂物的分类：氧化物、硫化物、氯化物、硅酸盐;10、除渣精炼原理：密度差作用、吸附作用、溶解作用、化合作用、机械过滤作用;11、根据脱气机理的不同,脱气精炼可分为：分压差脱气、化合脱气、电解脱气、预凝固脱气;12、配制合金所用的炉料一般包括：新金属料、废料、中间合金;13、熔炉准备工作包括四个方面：烘炉、清炉、换炉、洗炉;14、在熔池中间最深处的1/2处取样;15、补料一般用中间合金;16、根据凝固区宽度划分,凝固方式分为：顺序凝固、同时凝固、中间凝固;17、随着成分过冷由弱到强, 单相合金的固/液界面生长方式依次为：平面状、胞状、胞状----树枝状、树枝状;18、铸锭的晶粒组织常由三个区域组成：表面细等轴晶区、柱状晶区、中心等轴晶区;19、细化晶粒的方法有：增大冷却强度、加强金属液流动、变质处理;20、热裂形成的机理有：液膜理论、强度理论、裂纹形成功理论;21、铸造应力按其形成的原因分为：热应力、相变应力、机械应力;22、防止裂纹的途径：合理控制成分、选择合适工艺、变质处理;23、根据气孔在铸锭中的位置不同可分为：表面气孔、皮下气孔、内部气孔;24、产生缩孔和缩松的最直接的原因,是金属凝固过程中发生凝固体的收缩;25、铸锭正常晶粒组织可分为表面细等轴区、柱状晶区和中心等轴晶区______________;26、液体金属的对流可分为动量对流、自然对流和强制对流;27、气孔形成方式可分为析出型气孔和反应型气孔;28、连铸主要可分为立式、卧式、立弯和弧型;29、配料和加料的基本原则包括成分原则、质量原则、工艺原则、经济原则 ________和物料平衡原则 ;30、影响金属凝固传热的因素包括金属性质、锭模涂料性质和浇注工艺 ;31、准备炉料的作业称为配料;32、配料计算时出现错误,原料配比不当,在熔炼铸造时会产生化学成分废料;33、有些熔剂同时兼有清渣和精炼的作用;34、水平连铸法生产紫铜产品时,熔化炉通常是使用木炭来做为覆盖剂的;35、脱氧过度的铜液生产的产品更容易发生裂纹 ;36、铜液还原精炼的作用是去除铜液中的气体,并还原铜液中多余的氧化亚铜;37、紫铜在连续熔炼时,应根据熔炼炉内木炭烧损的情况,及时更换和添加,并确保覆盖厚度适当;38、黄铜比较容易熔炼,主要是由于合金中的锌对熔体有脱氧作用;39、铸锭正常晶粒组织可分为_表面细等轴区表面细等轴区、柱状晶区和中心等轴晶区____三个区域;40、液体金属的对流方式可分为动量对流、自然对流和强制对流;41、气孔形成方式可分为析出型气孔和反应型气孔;42、气体在铸锭中存在形式有固溶体、化合物和气孔三种;43、气体在金属中溶解过程主要为吸附和扩散两个阶段;44、除渣精炼的主要原理有比重差作用、吸附作用、溶解作用、__化合作用、机械过滤作用5种;铸锭凝固的方式有顺序凝固、同时凝固和中间凝固;45、配制合金所用的炉料一般包括新金属料 _ 、废料和中间合金三种;46、常见的铸锭缺陷有偏析、缩孔、裂纹、气孔和非金属夹杂物等5种;47、铸锭中化学成分不均匀的现象叫偏析;假设大气压强为100KPa,系统压强为,则真空度为 KPa;二、选择题1—5 ABBAD 6—10 AABBA 11-15：DCABC三、判断题1.×2.×3.√4.√5.×6.√7. √8.×9.× 10.×11、X 12、X 13、X 14、√ 15、√ 16、√ 17、√ 18、√ 19、X 20、X 21.× 22.× 23.√ 24.√ 25.× 26.√ 27. √ 28.× 29.× 30.×四、名词解释1、致密度：解答：氧化物的分子体积与形成该氧化物的金属原子的体积之比2、平衡分布系数：解答：同一温度下固相成分Cs与相平衡时的液相成分的比值3、过冷度解答：理论结晶温度与实际结晶温度的差值;4、悬浮晶解答：是指夹在正常柱状晶区或等轴晶区中的粗大晶粒;5、枝晶偏析解答：由于铸锭冷凝较快,固液两相中溶质来不及扩散均匀,枝晶内部先后结晶部分的成分不同;6、缩孔解答：在铸锭中部、头部、晶界及枝晶间等地方,常常有一些宏观和显微的收缩空洞,统称缩孔;7、铸造应力：解答：铸锭在凝固和冷却过程中,收缩受到阻碍而产生的应力;8、正偏析：解答：在顺序凝固条件下,的合金铸锭,先在凝固的表层和底部的溶质含量低于合金的平均成分;9、反偏析：解答：与正偏析相反,是高于合金的平均成分;10、非金属夹杂物：解答：金属中的非金属化合物,如氧化物、氮化物、硫化物以及硅酸盐等大都以独立相存在,统称为非金属夹杂物,一般简称为夹杂或夹渣;11、顺序凝固：解答：纯金属和共晶合金的结晶温度范围等于零,在凝固过程中只出现固相区和液相区,没有凝固区,铸锭在凝固过程中,随温度降低,平滑的固/液界面逐步向铸锭中心推进;12、成分过冷：解答：界面前面液体由于溶质再分布而导致实际温度低于液相线温度的现象;13、缩孔与缩松：解答：在铸锭中部、头部、晶界和枝晶间等地方,常有一些宏观和显微的收缩孔洞,称为缩孔;体积大而集中的缩孔称为集中缩孔,细小而分散的缩孔称为缩松;14、中间合金：解答：是指预先制好的,以便在熔炼合金时带入某些元素而加入炉内的合金半成品;四、简答题1.叙述偏析的种类;答：显微偏析：枝晶偏析、胞状偏析、晶界偏析;宏观偏析：正偏析、反偏析、带状偏析、重力偏析、V形偏析;2.简述铝合金晶粒细化技术;答：增大冷却强度：采用水冷模和降低浇温;加强金属流动：改变浇注方式、使锭模周期性振动、搅拌;变质处理：向金属液内添加少量物质,促进金属液生核或改变晶体生长过程的一种方法; 3.成分过冷及其导致的凝固组织特点答：在固溶体合金凝固时,在正的温度梯度下,由于固液界面前沿液相中的成分有所差别,导致固液界面前沿的熔体的温度低于实际液相线温度,从而产生的过冷称为成分过冷;随着成分过冷由弱到强,单相合金的固/液界面生长方式依次成为平面状、胞状、胞状-树枝状和树枝状四种形式,得到的晶体相应为平面柱状晶、胞状晶、胞状枝晶以及柱状枝晶和自由枝晶;4.铝合金变质处理的目的及其机理答：目的是为了获得细小的晶粒尺寸,改善合金的铸造性能和加工性能,提高合金的强度和塑性;机理：一是以不溶性质点存在于金属液中的非均质晶核作用；二是以溶质的偏析及吸附作用;5.枝晶偏析和晶界偏析及其成因;防止偏析的主要途径;比较连铸、铁模铸锭和砂模铸锭这三种工艺的组织偏析状况;答：在生产条件下,由于铸锭冷凝较快,固液两相中溶质来不及扩散均匀,枝晶内部先后结晶部分的成分不同,这就是枝晶偏析;K＜1的合金凝固时,溶质会不断自固相向液相排出,导致最后凝固的晶界含有较多的溶质和杂质,即形成晶界偏析;防止偏析的主要途径：增大冷却强度,搅拌,变质处理,采用短结晶器,降低浇温,加强二次水冷,使液穴浅平等;连铸的偏析很低,铁模铸锭的偏析也较低,而砂模铸锭的偏析较高;6.为什么黄铜的夹杂含量要好于紫铜;答：黄铜含大量易挥发和氧化的锌,在熔炼温度下的蒸气压相当高;含锌量越高,越易氧化和挥发熔损;在960℃时,锌蒸气会把黄铜内的氢、水、气体以及杂质带出;因此黄铜的夹杂含量很低;紫铜中铜的纯度达到%,杂质只能通过静置法和扩散除去,夹杂量比较高;因此黄铜的夹杂含量要好于紫铜;7.铝合金返回料通常只能降级使用,讲讲其中的原因;答：铝合金返回料由于在熔炼过程中对炉衬的冲刷作用,会带入新的杂质元素,以及随着熔炼次数的增加,杂质含量会逐步地累积,使原本的杂质含量超标,因此铝合金返回料通常只能降级使用;8、降低氧化烧损的方法有哪些答：选择合理炉型、采用合理地加料顺序和炉料处理工艺、采用覆盖剂、正确控制炉温、正确控制炉气性质、合理地操作方法、加入少量致密度大于一的表面活性元素;9、金属的吸气由那几个过程组成答：第一步,气体分子碰撞到金属表面；第二部,在金属表面气体分子离解为原子；第三部,以气体原子状态吸附在金属表面上；第四部,气体原子扩散进入金属内部;10、减少杂质对金属污染的途径有哪些答：一, 选用化学稳定性高的耐火材料；二,在可能条件下采用纯度较高新金属料以保证某些合金的纯度要求；三,火焰炉选用低硫燃料；四,所有与金属材料接触的工具,尽可能采用不会带入杂质的材料制作；五,变料或转换合金时,应根据前后两种合金的纯度和性能的要求,对熔炉进行必要的处理；六,注意辅助材料的选用；七,加强炉料的管理；11、氧化精炼应具备哪些条件答：基体金属的氧化物能溶解于自身的金属液中,并能氧化杂质元素；杂质元素氧化物不溶于金属熔体中,并与后者分离；基体金属氧化物可用其他元素还原；12、液体金属的对流是一种动量传输过程,按其产生的原因可分为哪三种答：第一种：浇注时流体冲击引起的动量对流；第二种：金属液内温度和浓度不均引起的自然对流；第三种：电磁场或机械搅拌及振动引起的强制对流；13、什么是成分过冷现象答：溶质在分布的结果,使溶质在固/液界面前沿发生偏析;的合金,界面前沿溶质富集；的合金,界面前沿溶质贫化;二者使界面前沿液体的平衡液相线温度降低;与此同时,如果界面前沿液体的实际温度低于,则这部分液体处于过冷状态;这种现象称为成分过冷;14、细化晶粒的原因答：细小等轴晶组织各向异性小,加工时变形均匀,且使易聚集在晶界上的杂质、夹渣、低熔点共晶组织分布更均匀,因此具有细小等轴晶组织的铸锭,其力学性能和加工性能均较好;15、防止缩孔和缩松的途径答：基本途径是,根据合金的体积收缩性、结晶温度范围大小及铸锭结构等,制定正确铸锭工艺,在保证铸锭自下而上顺序凝固条件下,尽可能使分散缩孔或缩松转化为铸锭头部集中的缩孔;16、金属脱氧时,脱氧剂应该满足哪些要求答：①脱氧剂与氧的亲和力应明显大于基体金属与氧的亲和力,他们相差越大,脱氧的效果就越好;②脱氧剂在金属中的残留量应不损害金属性能;③脱氧剂要有适当的熔点和密度,通常多用基体金属与脱氧元素组成的中间合金作为脱氧剂;④脱氧产物应不溶于金属熔体中,易于凝固,上浮而被出去;⑤脱氧剂来源广、无毒、与环境的相容性好;17、铸锭中气体的来源及在铸锭中的存在形式答：①来源：大气中,氢的分压极其微小;可以认为,除了金属原料本身含有气体以外,金属熔体中的气体主要来源于与熔体接触的炉气以及熔剂、工具带入的水分和碳氢化合物等;炉料,金属炉料中一般都溶解有不少气体,表面有吸附的水分,电解金属上残留有电解质,特别是在潮湿季节或露天堆放时,炉料吸附的水分更多;炉气,非真空熔炼时,炉气是金属中气体的主要来源之一;耐火材料,其表面吸附有水分,停炉后残留炉渣及熔剂也能吸附水分;熔剂,许多熔剂都含有结晶水,精炼用气体中也含有水分;操作工具,与熔体接触的操作工具表面吸附有水分,烘烤不彻底时,也会使金属吸气;②存在形式：固溶体,气体和其他元素一样,多以原子状态溶解于晶格内,形成固溶体；化合物,若气体与金属中某元素间的化学亲和力大于气体原子间的亲和力,则可与该元素形成化合物；气孔,超过溶解度的气体及不溶解的气体,则氦气体分子吸附于固体夹渣上,改以气孔形态存在;18、为什么提高浇注温度有可能形成较大的等轴晶、较长的柱状晶答：提高浇注温度,游离晶重熔的可能性增大,故有利于形成较长的柱状晶,同时,浇注温度提高延长了形成稳定凝壳的时间,温度起伏大,故有利于等轴晶的形成,浇注温度提高,合金凝固结晶时间长,晶粒有充分的时间长大,固形成较大的等轴晶;19、为什么黄铜的夹杂含量要低于紫铜答：黄铜含大量易挥发和氧化的锌,在熔炼温度下的蒸气压相当高;含锌量越高,越易氧化和挥发熔损;在960℃时,锌蒸气会把黄铜内的氢、水、气体以及杂质带出;因此黄铜的夹杂含量很低;紫铜中铜的纯度达到%,杂质只能通过静置法和扩散除去,夹杂量比较高;因此黄铜的夹杂含量要低于紫铜;20、说说对流对金属凝固组织的影响;答：金属的对流能引起金属液冲刷模壁和固液界面,造成温度起伏,导致枝晶脱落和游离,促进成分均匀化和传热;对流造成的温度起伏,可以促使枝晶熔断;在对流的作用下,熔断的枝晶将脱离模壁或凝壳,并被卷进铸锭中部的液体内,如它们来不及完全重熔,则残留部分可作为晶核长大成等轴晶;对流的冲刷作用也可促使枝晶脱落;因为铸锭在凝固过程中,由于溶质的偏析,枝晶根部产生缩颈,此处在对流的冲刷作用下易于断开,从而出现枝晶的游离过程;晶体的游离有利于金属液内部晶核的增殖,因而有利于等轴晶的形成;如果能抑制金属液内的对流,则可促进柱状晶的形成;施加稳定磁场,可消弱或抑制金属液内部的对流,阻止晶体的游离,有利于得到柱状晶;21、向金属熔体中吹入惰性气体,有什么精炼作用为什么如何提高其精炼效果答：充入惰性气体会产生吸附作用向金属熔体中导入惰性气体或加入的熔剂能产生中性气体,在气泡上浮过程中,与悬浮状态的的夹渣相遇时,夹渣便可能被吸附在气泡表面而被带出熔体;熔剂的吸附能力取决于化学组成,当增大金属与熔剂间的界面张力,金属与夹渣间的界面张力,降低夹渣与熔剂间的界面张力会加速金属与夹渣的分离;22、简述晶粒细化技术及防止偏析的主要措施;答：晶粒细化技术：增大过冷度；加强金属液流动改变浇注方式、周期性振动、搅拌；变质处理;23、简述金属氧化过程的三个主要环节及金属氧化烧损的影响因素;答：增大过冷度；搅拌；变质处理；降低浇温；加强二次冷却内扩散；外扩散；发生化学反应;金属和氧化物的性质；熔炼温度；炉气性质；炉料状态；熔炉结构及操作方法;五、问答题1.金属在熔炼过程中会发生高温氧化熔损,叙述影响金属氧化的因素及降低氧化的方法;答：影响金属氧化烧损的因素：金属及氧化物的性质纯金属氧化烧损的大小主要取决于金属的亲和力和表面氧化膜的性质;熔炼温度熔炼温度越高,氧化烧损就越大;炉气性质炉气的氧化性强,一般氧化烧损程度也大;其他因素使用不同的炉型,其熔池形状、面积和加热方式不同,氧化烧损程度也不同；在其他条件一定时,熔炼时间越长,氧化烧损也越大;降低氧化烧损的方法：选择合理炉型采用合理的加料顺序和炉料处理工艺采用覆盖剂正确控制炉温正确控制炉气性质合理的操作方法加入少量α＞1的表面活性元素;2. 熔剂在熔炼中的作用,铝合金常用熔剂配方及铜合金常用熔剂配方;答：熔剂与金属熔体直接接触,参与其间的物理化学反应和传热过程;通过对所使用的熔剂成分、性能和加入量的调整,可以提高除渣脱气精炼效果,减少金属氧化、吸气、挥发和与炉衬的相互作用,提高金属质量和收得率以及延长炉衬寿命;同时还可借熔剂来加入合金微量元素和作变质剂,以抑制一些微量杂质的有害作用,改善合金的工艺性能;此外,电渣炉中的熔剂作为电阻发热体,起着重要的精炼意义;铝合金覆盖剂50%NaCl+50%KCl 精炼剂细化剂45%NaCl+40%NaF+15%Na3AlF6铜合金常用木炭和米糠作覆盖剂;3.金属在熔炼过程常产生夹渣,请叙述夹渣种类和来源和除渣精炼原理及这些原理应用在何种合金冶炼中;答：种类：按夹渣的化学成分不同可分为氧化物、复杂氧化物、氮化物、硫化物、氯化物、氟化物、硅酸盐、碳化物、氢化物及磷化物等;按夹渣的形状可分为薄膜状和不同大小的团块状或粒状夹渣;来源：外来夹渣,由原材料带入的或在熔炼过程中进入熔体的耐火材料、溶剂、锈蚀产物、炉气中的灰尘以及工具上的污物等;内生夹渣,在金属加热及熔炼过程中,金属与炉气和其他物质相互作用生成的化合物;原理：A比重差作用,当金属熔体在高温静置时,非金属夹杂物与金属熔体比重不同,因而产生上浮或下沉;比重差作用原理主要适用于Cu及Cu合金中;B吸附作用,向金属熔体中导入惰性气体或加入溶剂产生的中性气体,在气泡上浮过程中,与悬浮状态的夹渣相遇时,夹渣便可能被吸附在气泡表面而被带出熔体;通常适用于Al及Al 合金中;C溶解作用,非金属夹杂物溶解于液态溶剂中后,可随溶剂的浮沉而脱离金属熔体;适用于Al及Al合金中;D化合作用,化合作用是以夹渣和溶剂之间有一定亲和力并能形成化合物或络合物为基础的;适用于熔炼温度较高的铜、镍等合金;E机械过滤作用,当金属熔体通过过滤介质时,对非金属夹杂物的机械阻挡作用;过滤介质间的空隙越小,厚度越大,金属熔体流速越低,机械过滤效果越好;适用于含有与熔体密度相差不大、粒度甚小而分散度极高的非金属夹杂物的金属;4.对流对金属凝固组织的影响;答：金属的对流能引起金属液冲刷模壁和固液界面,造成温度起伏,导致枝晶脱落和游离,促进成分均匀化和传热;对流造成的温度起伏,可以促使枝晶熔断;在对流的作用下．熔断的枝晶将脱离模壁或凝壳,并被卷进铸锭中部的液体内,如它们来不及完全重熔,则残留部分可作为晶核长大成等轴晶;对流的冲刷作用也可促使枝晶脱落;因为铸锭在凝固过程中,由于溶质的偏析,枝晶根部产生缩颈,此处在对流的冲刷作用下易于断开,从而出现枝晶的游离过程;晶体的游离有利于金属液内部晶核的增殖,因而有利于等轴晶的形成;如果能抑制金属液内的对流,则可促进柱状晶的形成;施加稳定磁场,可消弱或抑制金属液内部的对流,阻止晶体的游离,有利于得到柱状晶;5、常用铸造有色合金包括铸造铝合金、铸造镁合金、铸造铜合金、铸造锌合金及铸造轴承合金,下同的分类、合金牌号及其特点、掌握合金材质选用及其熔铸工艺确定的原则；6、简述Al-Si、Al-Cu、Al-Mg和Al-Z n系铸造合金的主要特点及其用途;答：铸造用的铝合金主要是由Al-Si、Al-Cu、Al-Mg和Al-Zn四个二元基本合金系以及在此基础上,再添加少量其他元素形成的多元合金系组成的;1Al-Si合金系≥5%Si 该系合金具有良好的铸造性能,铝中添加硅后,能明显提高铝液的流动性和铸造充填性能；减少收缩和热裂倾向;含有较多硅的合金热膨胀系数小、耐磨性能优良;含有少量的Mg、Cu等合金元素组成的多元Al-Si合金通过热处理有明显析出强化的效果,适用于多种铸造方法;现在铸造铝铸件大多数都是采用该系合金,它是铸造铝合金中牌号最多,应用最广泛的一类合金;2Al-Cu合金系≥4%Cu该系合金添加的Cu起固溶强化的作用,所以合金具有较高的强度和耐热性能；但密度大,耐蚀性能和铸造性能较差,易产生热裂,常用于制造较高温度下<300℃工作的高强度的零件,如内燃机气缸头、增压器导风叶轮等;3Al-Mg≥５%Mg该系合金具有优异的耐蚀性、强度高、密度小、切削及抛光性能也较好；但其铸造性能差,合金液易氧化,熔炼和铸造工艺较复杂;主要用于制造在大气和海水中工作的耐腐蚀性高且承受一定冲击载荷、形状较简单的零件,如船舶配件和机械壳体等;4Al-Zn合金系Zn5-13%该系合金是研究应用最早的铸造铝合金,其主要特点是价格较低,制备工艺简单,不需要热处理就能得到较高的强度；但密度大,耐蚀性能和铸造性能较差,高温性能低;主要用于制造压铸仪表壳体类零件、模具和模板等;7、以ZL102合金为例,分析其组织形态在变质处理前后的变化;答:基本成分Si10-13%；变质处理：钠盐变质—二元变质剂;铝硅合金室温下组织为αAl和βSi两相组成;未变质时,Al-Si合金中的相呈针片状或粗大块状导致铝合金力学性能不高;变质后共晶组织为：共晶体α+β;8、试分析亚共晶和过共晶Al-Si合金变质剂及其处理特点;答: 亚共晶Al-Si合金常采用钠变质剂;特点：1变质效果稳定；2变质效果保持时间短,变质剂易吸潮,腐蚀铁质坩埚;锶变质剂属于长效变质剂;过共晶Al-Si合金的变质处理：1采用磷变质剂,在熔体中磷与铝化合形成难熔的AlP小颗粒,其晶体结构与硅相似,可作为初生硅晶体的异质晶粒；2变质工艺有三类—磷铜中间合金、含赤磷的盐类混合物和不含赤磷的盐类复合变质剂；3影响其变质效果的有关因素; 9、为什么铸造铝合金铸件容易产生气针孔缺陷如何防止此种缺陷的产生答:1在铝液凝固冷却过程中,氢原子、氢分子和化合物态氢元素分别以不同形式析出；气泡从铝液中上浮析出时,其中一部分未能上浮至液面逸出,则留在铝液内使铸件产生气孔;2防止措施：防止水分进入熔炉最大限度地清除炉料、熔剂、工具和熔炉等所附着的水分,防止合金熔炼时吸氢和氧化；排除已进入铝液中的氢气和氧化夹杂物；加大凝固时的压力或采用快速凝固的方法;10、铝合金氧化夹杂物的来源是什么常用的精炼措施有哪些答:1铝合金液的氧化：熔炼时,铝液与炉气中诸成分O2、CO2、CO、H2O接触时均产生氧化反应,反应产物Al2O3化学稳定性极高,是铝铸件中的主要氧化夹杂物;2铝液中的夹杂物：在浇注前已在铝液中形成的氧化夹杂物称为一次氧化夹杂,它在铸件中分布无规律；在浇注或转包过程中形成的氧化夹杂物成为二次氧化夹渣,大多分布在铸件壁的转角处或最后凝固的部位;3常用的精炼措施有：吸附精炼与非吸附精炼;吸附精炼：1浮游法通N2、Ar、Cl2、氯盐、无毒精炼剂；2溶剂法覆盖剂、精炼用熔剂；3过滤法精炼;非吸浮精炼：真空精炼、振动去气除渣处理;11、试分析ZL101合金T6热处理的工艺及其目的;答: ZL101合金T6热处理的工艺：固溶处理加人工时效;固溶处理：加热温度535±5℃,保温时间2-6h,冷却介质及温度：水60-100℃；人工时效：。

实验四浇注和凝固条件对铸锭（件）组织的影响
一、实验目的
1. 研究金属注定的正常组织。

2. 讨论浇注和凝固条件对铸锭组织的影响。

3. 初步掌握宏观分析方法。

二、实验内容说明
金属铸锭（件）的组织一般分为三个区域：最外层的细等轴晶区，中间的柱状晶区和心部的粗等轴晶区。

最外层的细等轴晶区由于厚度太薄，对铸锭（件）的性能影响不大；铸锭中间柱状晶区和心部的粗等轴晶区在生产上有较重要的意义，因此认为地控制和改变这两个区域的相对厚度，使之有利于实际产品，有很大意义。

研究表明，铸锭（件）的组织（晶区的数目、相对厚度、晶粒形状的大小等）除与金属材料的性质有关外，还受浇注和凝固条件的影响。

因此当给定某种金属材料时，可借变更铸锭（件）的浇注凝固条件来改变三晶区的大小和晶粒的粗细，从而获得不同的性能。

本实验是通过对不同的锭模材料、模壁厚度、模壁温度、浇注温度及用变质处理和振动等方法浇注成的铝锭的宏观组织的观察，对铸锭（件）的组织形成和影响因素进行初步的探讨，并对金属研究中经常要采用的宏观分析方法进行一次初步的实践。

本实验用以观察的铸锭样品浇注和凝固条件如后表：
三、实验步骤
1. 教师介绍金属宏观分析方法，讲解各样品浇注和凝固条件。

2. 学员轮流观察各种样品，结合已知的浇注和凝固条件分析各样品宏观组织的形成过程。

3. 描述所观察到的各样品的宏观组织。

四、实验报告要求
1. 叙述浇注正常组织的形成过程。

2. 逐一描绘各试样的宏观组织图，分析浇注和凝固条件对铸锭（件）组织的影响。

3. 简述宏观分析方法。

此时，四周温度梯度变缓，中心温度下降至结
过去的时间内，大量形核，形成细小等轴晶外
随着外壳形成收缩，形成气隙，传热变慢，枝
4.1铸锭/坯的凝固组织
•正常偏析
•按照异分结晶一般规律进行凝固，由此产生的偏析即为正常偏析
•分四种情况：
•平衡态凝固
•液态均匀，固态不发生扩散
•液态不均匀，固态也不扩散
•液态和固态均有一定程度但不达到平衡的扩散
4.1铸锭/坯的凝固组织
•原因：
•在出现树枝晶的条件下，枝晶尖端部分孤立深入正面液体中，正面的界面很小，而枝晶之间残留大量液
体，所以枝晶要依靠与枝晶主轴垂直的方向扩散而扩
展凝固界面。

相比之下，纵向的扩散较小，。

结晶过程观察以及凝固条件对铸锭组织的影响实验报告结晶过程观察与纯金属铸锭组织分析结晶过程观察与纯金属铸锭组织分析一、实验目的1．熟悉盐类和金属的结晶过程。

2．了解铸造条件对纯金属铸锭组织的影响。

二、实验原理熔化状态的金属进行冷却时，当温度降到Tm （熔点）时并不立即开始结晶，而是当降到Tm 以下的某一温度后结晶才开始，这一现象称为过冷。

熔点Tm 与开始结晶的温度Tm 之差ΔT 称为过冷度。

过冷现象表明，金属结晶必须有一定的过冷度，只有具有一定的过冷度下才能为结晶提供相变驱动力。

结晶由两个基本过程所组成，即过冷液体产生细小的结晶核心（形核）以及这些核心的成长（长大）。

其中，形核又分为均匀形核和非均匀形核。

通常情况下，由于外来杂质、容器或模壁等的影响，一般都是非均匀形核。

由于金属不透明，通常不能用显微镜直接观察液态金属的结晶过程。

然而通过采用生物显微镜可以直接观察盐溶液的结晶过程。

实践证明，对透明盐类结晶过程的研究所得出的许多结论，对于金属的结晶都是适用的。

在玻璃片上摘上一滴接近饱和的氯化铵水溶液，放在生物显微镜下观察其结晶过程。

随着液体的蒸发，液体逐渐达到饱和。

由于液滴边缘处最薄，将首先达到饱和，放结晶过程首先从边线开始，然后逐渐向里扩展。

结晶的第一阶段是在液滴的最外层形成一圈细小的等轴晶体。

这是由于液滴外层蒸发最快，在短时间内形成了大量晶核之故。

结晶的第二阶段是形成较为粗大的柱状晶体，其成长的方向是伸向液滴的中心。

这是由于此时液滴的蒸发已比较慢，而且液滴的饱和顺序是由外向里的，最外层的细小等轴晶中只有少数位向有利的才能向中心生长，而其横向生长则受到了彼此间的限制，因而形成了比较粗大、带有方向性的柱状晶体。

结晶的第三阶段是在液滴中心部分形成不同位向的等轴晶体。

这是由于液滴的中心此时也变得较薄,蒸发也较快,同时液体的补充也不足的缘故。

这时可以看到明显的等轴晶体。

图4-1示出了氯化铵水溶液结晶过程的一组照片，其中( a )、( b )为在液滴边缘形成的细小等轴晶体和正在生长的柱状晶体,( c )为在液滴中心部分形成的位向不同的等轴枝晶。

在熔模铸造型壳中建立特定方向的温度梯度，使熔融合金沿着与热流相反的方向按照要求的结晶取向凝固的一种铸造工艺。

定向凝固由于消除了横向晶界，从而提高了材料抗高温蠕变和疲劳的能力。

定向凝固铸件的组织分为柱状、单晶和定向共晶3种。

铸件定向凝固需要两个条件：首先，热流向单一方向流动并垂直于生长中的固-液界面；其次,晶体生长前方的熔液中没有稳定的结晶核心。

难熔金属及合金在航空航天、电子信息、能源、化工、冶金和核工业等国防及民用领域有着不可替代的作用，受到世界各国的高度重视，已成为材料科学界最为活跃的研究领域之一。

本文采用电子束悬浮区熔技术(EB FZM)探索难熔金属钼单晶的低成本电子束悬浮区熔定向凝固工艺，研究了钼单晶的无籽晶法和籽晶法定向凝固组织演变及生长机理，考察了晶体的力学性能与工艺参数和凝固组织的关系。

本文的研究工作主要分为三部分：(一) 成功地设计了新型电子束悬浮区熔电子枪，实现了快速、均匀、稳定的电子束悬浮区熔定向凝固。

(二) 采用无籽晶法电子束悬浮区熔定向凝固技术，利用粉末烧结冶金级钼和电弧熔炼高纯钼，经多次区熔获得了取向为(110)的定向凝固多晶钼。

研究结果表明：定向凝固钼晶体的生长符合竞争生长机制，晶体取向与热流方向偏离较大的晶粒的生长被抑制，大角度晶界数量明显减少；随着区熔速率的增大，小角度晶界数量明显增多；区熔定向凝固使得晶体纯度提高，成分分布均匀；显微硬度的测试结果表明，定向凝固钼晶体晶界处的硬度明显高于晶内，晶粒内硬度值趋于一致。

随着区熔速率的升高，显微硬度降低随着全球经济的发展，人类对能源的需求不断增长，石油、煤炭等不可再生资源日益枯竭。

太阳能作为一种清洁的可再生能源，其研究和开发得到了快速发展。

光伏产业的爆发式增长使得太阳能级多晶硅材料的供给出现巨大缺口。

传统的西门子法已经不能满足光伏市场的发展需求。

物理冶金法具有投资小、成本低等优点而受到各国的广泛关注。

定向凝固工艺是物理冶金法制备太阳能级多晶硅的一个重要环节。

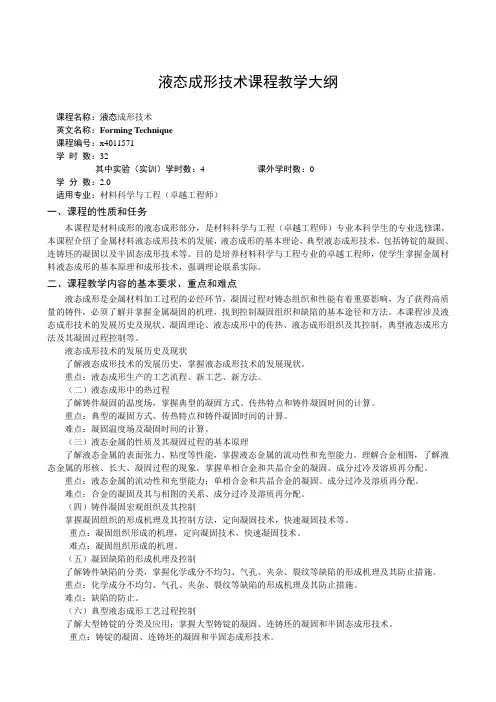

液态成形技术课程教学大纲课程名称：液态成形技术英文名称：Forming Technique课程编号：x4011571学时数：32其中实验（实训）学时数：4课外学时数：0学分数：2.0适用专业：材料科学与工程（卓越工程师）一、课程的性质和任务本课程是材料成形的液态成形部分，是材料科学与工程（卓越工程师）专业本科学生的专业选修课，本课程介绍了金属材料液态成形技术的发展，液态成形的基本理论，典型液态成形技术，包括铸锭的凝固、连铸坯的凝固以及半固态成形技术等。

目的是培养材料科学与工程专业的卓越工程师，使学生掌握金属材料液态成形的基本原理和成形技术，强调理论联系实际。

二、课程教学内容的基本要求、重点和难点液态成形是金属材料加工过程的必经环节，凝固过程对铸态组织和性能有着重要影响，为了获得高质量的铸件，必须了解并掌握金属凝固的机理，找到控制凝固组织和缺陷的基本途径和方法。

本课程涉及液态成形技术的发展历史及现状、凝固理论、液态成形中的传热、液态成形组织及其控制，典型液态成形方法及其凝固过程控制等。

液态成形技术的发展历史及现状了解液态成形技术的发展历史，掌握液态成形技术的发展现状。

重点：液态成形生产的工艺流程、新工艺、新方法。

（二）液态成形中的热过程了解铸件凝固的温度场，掌握典型的凝固方式、传热特点和铸件凝固时间的计算。

重点：典型的凝固方式、传热特点和铸件凝固时间的计算。

难点：凝固温度场及凝固时间的计算。

（三）液态金属的性质及其凝固过程的基本原理了解液态金属的表面张力、粘度等性能，掌握液态金属的流动性和充型能力。

理解合金相图，了解液态金属的形核、长大、凝固过程的现象，掌握单相合金和共晶合金的凝固、成分过冷及溶质再分配。

重点：液态金属的流动性和充型能力；单相合金和共晶合金的凝固、成分过冷及溶质再分配。

难点：合金的凝固及其与相图的关系、成分过冷及溶质再分配。

（四）铸件凝固宏观组织及其控制掌握凝固组织的形成机理及其控制方法，定向凝固技术，快速凝固技术等。

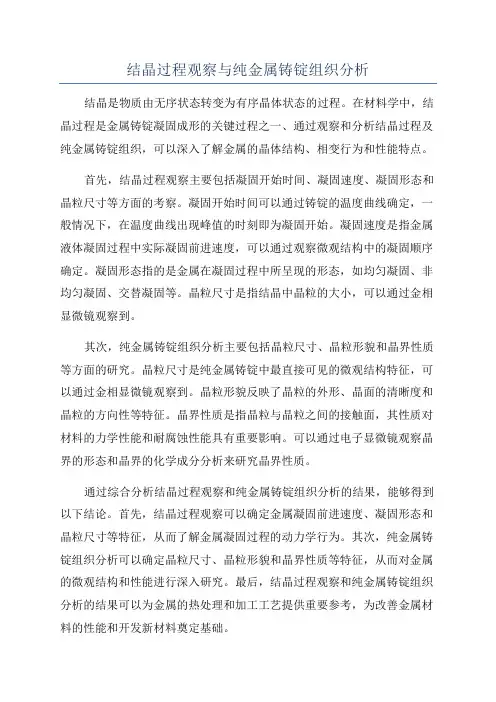

结晶过程观察与纯金属铸锭组织分析结晶是物质由无序状态转变为有序晶体状态的过程。

在材料学中，结晶过程是金属铸锭凝固成形的关键过程之一、通过观察和分析结晶过程及纯金属铸锭组织，可以深入了解金属的晶体结构、相变行为和性能特点。

首先，结晶过程观察主要包括凝固开始时间、凝固速度、凝固形态和晶粒尺寸等方面的考察。

凝固开始时间可以通过铸锭的温度曲线确定，一般情况下，在温度曲线出现峰值的时刻即为凝固开始。

凝固速度是指金属液体凝固过程中实际凝固前进速度，可以通过观察微观结构中的凝固顺序确定。

凝固形态指的是金属在凝固过程中所呈现的形态，如均匀凝固、非均匀凝固、交替凝固等。

晶粒尺寸是指结晶中晶粒的大小，可以通过金相显微镜观察到。

其次，纯金属铸锭组织分析主要包括晶粒尺寸、晶粒形貌和晶界性质等方面的研究。

晶粒尺寸是纯金属铸锭中最直接可见的微观结构特征，可以通过金相显微镜观察到。

晶粒形貌反映了晶粒的外形、晶面的清晰度和晶粒的方向性等特征。

晶界性质是指晶粒与晶粒之间的接触面，其性质对材料的力学性能和耐腐蚀性能具有重要影响。

可以通过电子显微镜观察晶界的形态和晶界的化学成分分析来研究晶界性质。

通过综合分析结晶过程观察和纯金属铸锭组织分析的结果，能够得到以下结论。

首先，结晶过程观察可以确定金属凝固前进速度、凝固形态和晶粒尺寸等特征，从而了解金属凝固过程的动力学行为。

其次，纯金属铸锭组织分析可以确定晶粒尺寸、晶粒形貌和晶界性质等特征，从而对金属的微观结构和性能进行深入研究。

最后，结晶过程观察和纯金属铸锭组织分析的结果可以为金属的热处理和加工工艺提供重要参考，为改善金属材料的性能和开发新材料奠定基础。

总之，结晶过程观察和纯金属铸锭组织分析是了解金属晶体结构、相变行为和性能特点的重要手段。

通过这两项研究，可以深入了解金属的凝固动力学、晶界性质以及金属材料的加工和性能相关问题。

因此，在材料学的研究和应用中，结晶过程观察和纯金属铸锭组织分析具有重要的理论和实践价值。

成分过冷：界面前沿液体中的实际温度低于由溶质分布所决定的凝固温度时产生的过冷,即T实<TL。

过冷度:相变过程中冷却到相变点以下某个温度后发生转变，平衡相变温度与该实际转变温度之差称过冷度。

平面柱状晶：G/R很大时不出现成分过冷，界面以平面状生长得到平面柱状晶。

胞状晶成分过冷弱，溶质偏析少的地方形成晶尖凸出，多的地方形成凹坑，晶凸缓慢长大，凹坑逐渐发展成槽沟而形成胞状晶。

枝晶壁间距：枝晶的粗化程度常用枝晶壁间距D来衡量。

柱状晶：在表面细等轴晶区内，生长方向与散热方向平行的晶粒优先长大、而与散热方向不平行的晶粒则被压抑。

这种竞争生长的结果，使越往铸锭内部晶粒数目越少，优先生长的晶粒最后单向生长并相互接触而形成柱状晶区。

三个晶区的组织形成过程在浇注和凝固过程中，形成的大量晶体在对流作用下，沿模壁下沉，其中部分晶体由于模壁的冷却，积聚在模壁上形成表面细等轴晶；部分晶体由于对流作用被卷向铸锭中部，悬浮在液体中。

随着温度的降低，对流的减弱，沉积于铸锭下部的晶体越来越多；于此同时，表面细等轴晶通过竞争生长形成柱状晶区；中部晶体不断长大形成中心等轴晶区。

当它与由外向里生长的柱状晶相遇时，凝固即告结束，形成具有三个晶区的组织。

中心等轴晶区的形成：由于溶质偏析产生的成分过冷，阻碍了晶体迅速形成稳定的凝壳，并使晶粒或枝晶根部形成缩颈，在对流作用下，根部带缩颈的晶粒或枝晶脱离模壁或凝壳，游离到铸锭中心起晶粒增殖作用二次枝晶：凝固速率增大，成分过冷增强，胞状晶沿优先方向生长，晶凸充分发展成凸缘结构，会长成锯齿状，为二次枝晶。

带二次枝晶的胞状晶为胞状枝晶。

自由枝晶：出现成分过冷，固/液界面的过冷度最小，界面前沿过冷度较大，一旦界面前沿出现晶核时就会自由长大成为自由枝晶枝晶粗化：长大在凝固过程中，由于温度起伏等使一些小枝晶被重熔而消失，一些的枝晶变粗，枝晶臂间距增大的过程。

羽毛状晶：连续铸锭中，常可产生一种由许多羽毛状片晶组成的晶粒，称为羽毛状晶。

钢锭的浇铸方法有哪些1、普通铸锭法在大气中将钢水浇人钢锭模中使其慢慢凝固的方法,称为普通铸锭法。

它又分为上注法与下注法。

大型钢锭的浇注较为普遍地采用上注法。

德国梯森.亨利希冶金公司采用下注法,成功地浇注了重达435t的钢锭。

2、上注法由于钢液飞溅易产生表面气孔。

与下注法相比,钢锭表面凹凸不平严重。

为防止浇注中钢液的二次氧化,都采用情性气体保护。

真空铸锭法钢包内的钢液,通过中间包浇入置于真空室内的钢锭模的方法,称为真空铸淀法。

除气设备如前所述的滴流除去法-样。

3、在以去氢为目的大型钢锭的生产中,广泛采用这种方法。

与大气浇注的普通铸锭法相比,既避免了钢液的二次氧化,又减少了钢液中的非金属夹杂物。

4、同时可以利用高真空条件下的碳氧反应,进行真空碳脱氧控制,这对于低硅的NiCr-M6、NiCrMoV等钢种或超纯钢的大型钢锭的铸锭有特别重要的作用。

不但减少了钢中的物，提高了钢的纯净度,又显著地改善了钢锭的偏析,极大的提高了钢锭的内部质量。

護院的几何形状和尺寸直接影响钢锭的结晶过程和质量.钢锭模的几何形状和尺寸取决于楼角数、钢锭锥度和高径比。

5、大型钢锭的棱角數有8.16.24和32棱。

多棱的钢锭梭角较钝,偏析形成的少,且角偏桥因棱多而分散。

增加棱角数就是增加了钢锭的曲面数,从而在凝固时可以有更大的缓冲兼地,赋羽了裂纹形成趋势。

因之,特大型钢锭多采用24棱或32棱.至于普通钢锭,各工厂根据晁体的情况确定。

中国第- -重型机械集团公司上注钢锭小于85t 的为8棱,大于85t的大型钢锭采用24棱。

6、通过生产实践,人们已认识到科学.合理的确定钢锭的锥度和高径比,可以使夹杂物易于上浮、气体易于外逸;可以使钢锭充分地实现自下而上的顺序凝固,利于补缩减少疏餐注舞中心致密;可以降低应力,防止钢锭表面产生裂纹。

而科学、合理地确定冒口尺寸，M佛充锭身的收缩,把缩孔和疏松最严重的部分集中到冒口中去,保证锭身的质量。

新以前确定的钢绽外形和几何尺寸是在大量的生产实践与上述认识不断深化的基础上，不断改进的结果。

铸锭的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classicarticles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铸锭工艺流程1. 原料准备：- 精选符合质量要求的金属原料，包括废钢、生铁和合金元素。

铸锭工段的工艺流程
序号工序名称工艺描述
1 炼钢在炼钢炉中将原料（如铁水、废钢）熔化并加入合金元素，调整化
学成分，去除杂质。

2 准备模具清洗和干燥模具，涂抹适当的脱模剂，确保模具处于良好状态。

3 浇注前检
查检查金属液的温度和成分是否符合要求，同时检查浇注系统的完好性。

4 浇注将金属液从炼钢炉转移到浇包，再从浇包浇入模具，控制浇注速度
和温度。

5 冷却金属液在模具内冷却固化，形成铸锭，冷却速率影响铸锭的微观结
构。

6 脱模当铸锭完全凝固并冷却到一定程度后，从模具中取出铸锭。

7 清理清除铸锭表面的氧化皮、飞边和浇口残留，有时需要机械加工。

8 缺陷检测使用无损检测方法检查铸锭是否存在裂纹、气孔或其他内部缺陷。

9 热处理根据需要对铸锭进行退火、正火或淬火等热处理，改善其机械性能。

10 质量检验对铸锭进行尺寸、重量、化学成分和物理性能的全面检测。

11 标识与存
储
对检验合格的铸锭进行标识，记录相关信息，然后妥善存储。

12 发货根据客户订单，对铸锭进行包装，准备发货。

控制铸锭组织的原理
控制铸锭组织的原理主要包括两个方面：凝固过程控制和热处理控制。

1. 凝固过程控制：通过控制铸锭的冷却速率和凝固过程中的温度梯度，可以影响铸锭的组织形貌和尺寸，从而实现对铸锭组织的控制。

具体而言，包括以下几个方面：
- 控制冷却速率：冷却速率的快慢会影响到铸锭凝固过程中的晶粒尺寸和凝固结构。

通过调整冷却介质的温度、流速等参数，可以控制铸锭的冷却速率，从而达到对组织的控制。

- 控制温度梯度：铸锭凝固过程中的温度梯度会影响到凝固界面的形貌和晶粒生长方向。

通过调整冷却介质的温度分布和气流流速等参数，可以控制温度梯度的大小和方向，从而实现对组织的控制。

2. 热处理控制：通过在铸锭凝固后进行热处理，可以改变铸锭的晶界和晶内组织，从而进一步控制铸锭的组织。

具体而言，包括以下几个方面：- 固溶处理：在高温下将合金中的溶质溶解到基体中，然后通过快速冷却固定晶体格子位置，使得溶质原子固溶在基体晶格点上，从而调整晶格结构和晶粒尺寸。

- 淬火处理：在高温下加热铸锭，然后迅速冷却，通过快速淬火固定晶体格子位置，从而产生细小的晶粒和高强度的组织。

- 回火处理：在高温下加热铸锭，然后在适当温度下保持一段时间，使得残余应力得以释放和晶粒尺寸得到调整，从而改善铸锭的力学性能。

综上所述，控制铸锭组织的原理主要包括凝固过程控制和热处理控制，通过调整凝固过程中的冷却速率和温度梯度，以及进行热处理，可以实现对铸锭组织的精确控制。
