2004年江苏大学机械设计考研真题

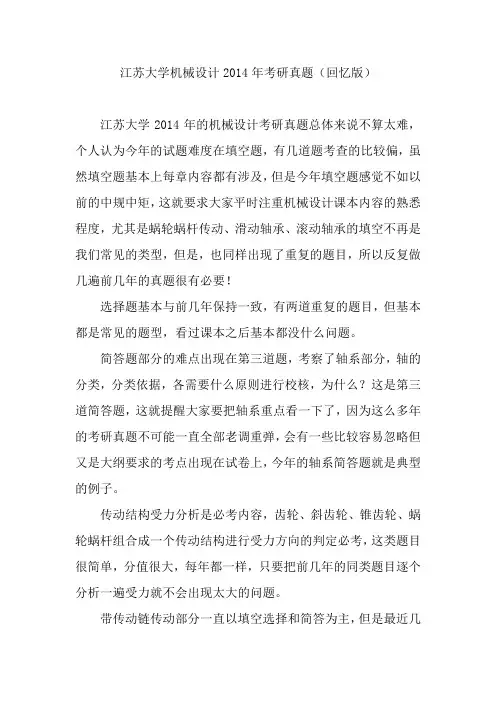

江苏大学机械设计2014年考研真题（回忆版）江苏大学2014年的机械设计考研真题总体来说不算太难，个人认为今年的试题难度在填空题，有几道题考查的比较偏，虽然填空题基本上每章内容都有涉及，但是今年填空题感觉不如以前的中规中矩，这就要求大家平时注重机械设计课本内容的熟悉程度，尤其是蜗轮蜗杆传动、滑动轴承、滚动轴承的填空不再是我们常见的类型，但是，也同样出现了重复的题目，所以反复做几遍前几年的真题很有必要！选择题基本与前几年保持一致，有两道重复的题目，但基本都是常见的题型，看过课本之后基本都没什么问题。

简答题部分的难点出现在第三道题，考察了轴系部分，轴的分类，分类依据，各需要什么原则进行校核，为什么？这是第三道简答题，这就提醒大家要把轴系重点看一下了，因为这么多年的考研真题不可能一直全部老调重弹，会有一些比较容易忽略但又是大纲要求的考点出现在试卷上，今年的轴系简答题就是典型的例子。

传动结构受力分析是必考内容，齿轮、斜齿轮、锥齿轮、蜗轮蜗杆组合成一个传动结构进行受力方向的判定必考，这类题目很简单，分值很大，每年都一样，只要把前几年的同类题目逐个分析一遍受力就不会出现太大的问题。

带传动链传动部分一直以填空选择和简答为主，但是最近几年出现了带传动的受力分析和计算，今年带传动好像出现了大题，让画课本上的那个带传动的受力图，即松边紧边的受力情况，以示意图表示，同时记住那三个公式，今年给出了数据，让计算。

此外，带传动的弹性滑动和打滑引起的原因、失效形式、失效准则必须掌握。

链传动还没出过大题，但是一直是填空选择，有时出现了简答，基本上都是课本的基本知识。

对于计算题，今年重点在螺栓连接和轴承，尤其是螺栓连接部分，今年的题有难度，做这类题目，除了牢记课本上的公式，能正确的分析题目中螺栓受力形式尤为重要，看到这类题目首先要看清到底是什么螺栓，到底是连接螺栓还是铰制孔螺栓，这是做对这类题目的关键所在，做出正确的受力分析后剩下的就是套公式了。

机械设计试题（A ）卷（闭卷）2009--2010学年第一学期学号：姓名：一、填空题(每空1分共31分)1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的2、三角形螺纹的牙型角α＝，适用于，而梯形螺纹的牙型角α＝，适用于。

3、螺纹连接防松，按其防松原理可分为防松、防松和防松。

4、带传动在工作过程中，带内所受的应力有、和，最大应力发生在。

5、链传动设计时，链条节数应选数(奇数、偶数)。

链轮齿数应选数；速度较高时，链节距应选些。

6、根据齿轮设计准则，软齿面闭式齿轮传动一般按设计，按校核；硬齿面闭式齿轮传动一般按设计，按校核。

7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力，材料的许用接触应力，工作中产生的齿根弯曲应力，材料的许用弯曲应力。

、效率和效率。

其中啮合效率η8、蜗杆传动的总效率包括啮合效率η1= ，影响蜗杆传动总效率的主要因素是效率。

19、轴按受载荷的性质不同，分为、、。

10、滚动轴承接触角越大，承受载荷的能力也越大。

二、单项选择题(每选项1分,共11分)1、循环特性r=－1的变应力是应力。

A．对称循环变 B、脉动循环变 C．非对称循环变 D．静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是( )。

A、增大螺栓刚度Cb，减小被连接件刚度Cm B．减小Cb．增大Cm C．增大Cb和Cm D．减小Cb和Cm3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是( )。

A．避免螺栓受附加弯曲应力作用 B．便于安装C．为安置防松装置4、选取V带型号，主要取决于。

A．带的线速度 B．带的紧边拉力c．带的有效拉力 D．带传递的功率和小带轮转速的主要几何参数是。

5、对于标准齿轮传动，影响齿形系数YFA．齿轮的模数 B．齿轮的压力角C．齿轮的齿数 D．齿轮的顶隙系数6、一斜齿圆柱齿轮传动，已知法向模数Mn＝4mm，齿数Z1=20，螺旋角β＝14032’2”，齿宽b1＝80，b2＝75mm，则该传动的齿宽系数φd等于——。

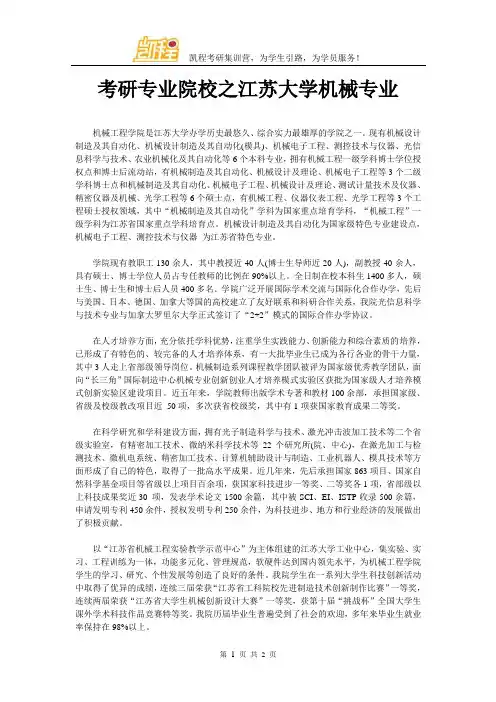

考研专业院校之江苏大学机械专业机械工程学院是江苏大学办学历史最悠久、综合实力最雄厚的学院之一。

现有机械设计制造及其自动化、机械设计制造及其自动化(模具)、机械电子工程、测控技术与仪器、光信息科学与技术、农业机械化及其自动化等6个本科专业，拥有机械工程一级学科博士学位授权点和博士后流动站，有机械制造及其自动化、机械设计及理论、机械电子工程等3个二级学科博士点和机械制造及其自动化、机械电子工程、机械设计及理论、测试计量技术及仪器、精密仪器及机械、光学工程等6个硕士点，有机械工程、仪器仪表工程、光学工程等3个工程硕士授权领域，其中“机械制造及其自动化”学科为国家重点培育学科，“机械工程”一级学科为江苏省国家重点学科培育点。

机械设计制造及其自动化为国家级特色专业建设点，机械电子工程、测控技术与仪器为江苏省特色专业。

学院现有教职工130余人，其中教授近40人(博士生导师近20人)，副教授40余人，具有硕士、博士学位人员占专任教师的比例在90%以上。

全日制在校本科生1400多人，硕士生、博士生和博士后人员400多名。

学院广泛开展国际学术交流与国际化合作办学，先后与美国、日本、德国、加拿大等国的高校建立了友好联系和科研合作关系，我院光信息科学与技术专业与加拿大罗里尔大学正式签订了“2+2”模式的国际合作办学协议。

在人才培养方面，充分依托学科优势，注重学生实践能力、创新能力和综合素质的培养，已形成了有特色的、较完备的人才培养体系，有一大批毕业生已成为各行各业的骨干力量，其中3人走上省部级领导岗位。

机械制造系列课程教学团队被评为国家级优秀教学团队，面向“长三角”国际制造中心机械专业创新创业人才培养模式实验区获批为国家级人才培养模式创新实验区建设项目。

近五年来，学院教师出版学术专著和教材100余部，承担国家级、省级及校级教改项目近50项，多次获省校级奖，其中有1项获国家教育成果二等奖。

在科学研究和学科建设方面，拥有光子制造科学与技术、激光冲击波加工技术等二个省级实验室，有精密加工技术、微纳米科学技术等22个研究所(院、中心)，在激光加工与检测技术、微机电系统、精密加工技术、计算机辅助设计与制造、工业机器人、模具技术等方面形成了自己的特色，取得了一批高水平成果。

机密★启用前江苏大学2004年硕士研究生入学考试试题考试科目：机械原理考生注意：答案必须写在答题纸上，写在试题及草稿纸上无效！一、填空题 （16分）1、 平面运动副按组成运动副两构件的接触特性，分为 和 两类。

其中两构件间为面接触的运动副称为 ；两构件间为点接触或线接触的运动副称为 。

（4分） 2、 铰链四杆机构的三种基本类型是 、 、 。

（3分） 3、 凸轮机构的从动件常用运动规律中，等速运动规律具有 冲击，等加速等减速运动规律具有 冲击。

（2分）4、一对渐开线直齿圆柱齿轮的正确啮合条件是 。

（2分）5、斜齿圆柱齿轮的 面参数为标准值，几何尺寸计算在 面上进行。

（2分）6、斜齿圆柱齿轮的当量齿数z v 与其齿数z 之间的关系为 。

（1分）7、刚性回转件的平衡按其质量分布特点可分为 与 。

（2分） 二、 图示为凸轮与连杆的组合机构。

要求：（1） 计算机构自由度； （8分）（2） 若有复合铰链、局部自由度或虚约束，请直接在图上指出其相应位置； （3分）（3） 说明该机构的确定运动条件； （2分） （4） 试用低副代替高副，并画出替代后的低副机构。

（3分）三、 已知机构各杆杆长如图所示，μl =1mm/mm ，机构原动件位置角φ1=135˚，ω1=10rad/s ，试确定：（1） 在图上画出该机构的全部瞬心，并指出哪些是相对瞬心，哪些是绝对瞬心； （6分） （2） 求ω3的大小及方向。

（要求列出求ω3的速度矢量方程，指出已知量的大小及方向；设定速度比例尺，画出速度矢量图；列出求ω3大小的公式，并指出其转向。

） （8分） （3） 列出求ε3的加速度矢量方程，指出已知量的大小及方向。

（不需作加速度矢量图） （4分）四、设计一铰链四杆机构。

已知机构的行程速比系数k=1.4，摇杆长度l CD =60mm ，摇杆摆角ψ=45º，摇杆的左右极限位置如图C 1D 、C 2D 所示，机架长度l AD =50mm ，选取长度比例尺μl =2mm/mm ，试确定：共 3 页第 1 页。

2004年11月机械工程师资格考试综合素质与技能（第一单元）（课程代码：9998）本试卷分第Ⅰ卷（选择题）和第Ⅱ卷两部分。

考试时间为180分钟。

第Ⅰ卷（共80分）一、单项选择题（1～20题，每小题1分，21～50题，每小题2分，共计80分）下列各题A）、B）、C）、D）四个选项中，只有一个选项是正确的。

1．图样上的剖面符号时，代表材料为A）金属材料B）非金属材料C）线圈绕组元件D）玻璃2．A3图样的标准幅面尺寸为A）594mm×841mm B）841mm×1189mmC）297mm×420mm D）210mm×297mm3．图样上外螺纹轴向视图中，小径表示为A）约l／4圈的细实线B）约3／4圈的虚线C）约3／4圈的细实线D）约l／4圈的粗实线4．评定表面粗糙度时，设定取样长度是为了A）限制表面缺陷的影响B）限制形状误差的影响C）限制表面波纹度的影响D）限制尺寸误差的影响5．适宜于生产现场初步判断钢种的简易办法是A）光谱分析法B）火花鉴别法C）化学分析法D）看谱镜法6．镗床镗杆、压缩机活塞杆、高速传动精密齿轮为提高工件表面硬度、耐磨性、耐蚀性及热硬性，通常采用的热处理是A）渗碳B）碳氮共渗C）渗氮D）渗硼7．要求实现精度较高的定传动比传动时，应采用A）平带传动B）同步带传动C）多楔带传动D）V带传动8．变频调速的方法适用于A）异步电机B）直流电机C）同步电机D）单速电机9．刀具的月牙洼磨损常发生在A）前刀面B）后刀面C）副后刀面D）刀刃上10．用于发动机气缸内壁、活塞环等零件的电镀工艺是A）镀铜B）镀锌C）镀锡D）镀铬11．ISO 14000系列国际标准是A）环境管理领域的标准B）质量管理领域的标准C）技术管理领域的标准D）工业管理领域的标准12．对资源进行计划、组织、领导和控制，以有效实现既定目标的过程称为A）管理B）战略C）决策D）谋略13．ISO 9000族标准（2000年版）的基本标准是A）ISO 9000B）ISO 9000 ISO 9001C）ISO 9000 ISO 9001 ISO 9004D）ISO 9000 ISO 90001 ISO 9004 ISO 901114．产品制造过程中的质量控制包括A）生产技术准备的质量保证、现场文明生产的管理和制造过程的质量控制B）原材料、设备的工序能力和工艺规范C）机床和刀具选择、环境温度的控制和监测监控D）毛坯质量、加工参数的落实和检测方法的选定15．CAPP是A）计算机辅助工艺规程设计B）计算机集成化制造系统C）计算机辅助设计D）柔性制造系统16．微型计算机的微处理器的位数是指A）地址总线的位数B）数据总线的位数C）输出数据的位数D）输入数据的位数17．在机械制造自动化的发展过程中，在技术上已经经历了三个阶段，即A）设计自动化、柔性自动化和综合自动化B）管理自动化、柔性自动化和综合自动化C）刚性自动化、柔性自动化和综合自动化D）信息自动化、柔性自动化和综合自动化18．在数控铣床的坐标系中，其主轴的坐标轴为A）X轴B）Y轴C）Z轴D）A轴19．常用的数控加工指令代码中属于辅助功能代码的是A）S B）T C）M D）G20．微型计算机CPU中的运算器的主要功能是A）算术运算B）算术和逻辑运算C）逻辑运算D）非算术和非逻辑性运算21．滚动轴承外圈外径和安装孔之间配合采用A）基孔制配合且只标注孔的尺寸公差B）基轴制配合且只标注轴承外径公差C）基孔制配合且只标注轴承外径公差D）基轴制配合且只标注孔的尺寸公差22．已知零件的主视图和俯视图，正确的左视图为23．图样上虚线的宽度约为粗实线宽度的A）l／2 B）l／3 C）l／4 D）124．万能铣床的传动齿轮普遍采用的强韧化处理是A）淬火+回火B）等温淬火C）感应加热淬火+回火D）分级淬火25．刨刀、板牙、手锯通常选用的碳素工具钢是A）T7A B）T8A C）T10A D）T12A26．压铸模、铆钉热压模通常选用的合金工具钢是A）5CrMnMo B）3Cr2W8VC）Cr12MoV D）CrWMn27．锥形悬伸轴的键联结多采用A）平键B）导向键C）半圆键D）楔键28．传动链中，难以实现大减速比的传动方式是A）蜗轮蜗杆传动B）谐波传动C）单级齿轮传动D）行星齿轮传动29．液压泵输出的能量主要是A）化学能B）热能C）电能D）压力能30．浇铸灰铸铁零件时，由于使用的铸造方法不同，所获铸件的最小壁厚是不一样的，壁厚仅为1.5mm薄壁灰铸铁件，最宜采用A）砂型铸造B）金属型铸造C）熔模铸造D）压铸31．锻造比通常的表示方法是采用锻件变形前后的A）半径比B）长度比C）体积比D）表面积比32．补焊铸铁件某些铸造缺陷的最有效方法是A）电焊B）气焊C）压焊D）氩弧焊33．下列因素中对刀具耐用度影响最大的是A）切削深度B）进给量C）切削速度D）切削宽度34．在正常切削条件下，当刀具前角增大时，主切削力A）增大B）减小C）不变D）无规律变化35．在设计某试制产品的加工工艺时，若下述夹具都能够满足加工质量要求，应当首选A）组合夹具B）通用夹具C）专用夹具D）可调夹具36．发明专利权的期限为A）5年B）10年C）15年D）20年37．按照一般经济规律，人们在市场上购买一种商品的数量取决于它们的价格，在相同条件下，价格与需求量呈现A）正比关系B）反比关系C）无关系D）波动关系38．根据成本总额对业务量（生产量或销售量）总数的依存关系，企业的总成本可划分为A）生产成本、销售成本和管理成本B）可变成本和固定成本C）生产成本、制造费用和销售费用D）材料成本、工人工资和管理成本39．精益生产区别于传统生产的两大特色是A）准时制生产和看板管理B）定置管理和看板管理C）大批量生产和定置管理D）大批量生产和准时制生产40．ISO 9000中的质量手册内容不包括A）质量管理体系的范围B）形成文件的程序C）产品技术要求D）质量管理体系过程之间的相互作用41．为了获得质量高度可靠的产品，需方最好要求供方进行A）型式试验B）市场抽样检验的论证监督C）供方质量体系评定认证D）型式试验+供方质量体系评定认证+认证后监督42．下列量仪中适用于进行外径尺寸直接测量的只有A）百分表B）千分尺C）千分表D）测微仪43．51系列单片机外数据存储器的寻址范围（字节数）是A）64kB B）32kB C）16kB D）8kB44．通常微机系统中用于存储随机数据的存储器件为A）RAM B）ROM C）EPROM D）I/O45．可编程逻辑控制器（PLC）的语言多采用A）汇编语言B）C语言C）机器语言D）指令表语言和梯形图语言46．下列微处理器属16位的是A）803l CPU B）Z80 CPU C）8086 CPU D）805l CPU47．计算机集成制造系统将设计和工艺模块、制造模块和管理模块联结在一起的核心技术是A）设计技术B）信息技术C）制造技术D）管理技术48．柔性制造（加工）单元（FMC）是一种具有加工、存储和搬运功能的小规模机械制造自动化系统，该系统最适合于A）少品种大批量生产B）少品种中小批量生产C）多品种大批量生产D）多品种中小批量生产49．机械制造自动化中的物流系统的三个基本功能是：上下料／装卸功能，传输与搬运功能以及A）定位功能B）检验功能C）识别功能D）存储功能50．现代机械制造自动化涵盖的主要技术内容为A）加工作业自动化、物流自动化、信息自动化和管理自动化B）设计自动化、物流自动化、信息自动化和管理自动化C）刚性自动化、物流自动化、信息自动化和管理自动化D）柔性自动化、物流自动化、信息自动化和管理自动化2004年11月机械工程师资格考试综合素质与技能（第一单元）（课程代码：9998）第Ⅱ卷（共40分）二、简答题（每小题5分，共计40分）51．在不删除轮廓线、不改变尺寸数值及公差项目的条件下，改正下图中的错误。

04年考研真题答案大全2004年考研真题答案大全考研真题是考生备战研究生入学考试的重要材料之一。

它们提供了历年的考试题目和答案，对于考生来说具有重要的参考价值。

本文将为大家汇总整理了2004年考研真题答案，供各位考生参考使用。

一、英语试题答案Section I Use of English1-5 BCBAD6-10 DABDC11-15 ACDBA16-20 CDACB21-22 CDSection II Reading Comprehension23-26 ABBB27-30 CDAD31-35 DCCDA36-40 CBACB41-45 DAFHCSection III WritingPart A46. Inflation in China47. Impacts of piracy48. The significance of hobbies49. Social networks50. Transportation and environmentPart B51. Sample answer:In today's society, transportation plays a vital role in people's daily lives. It enables us to commute, travel, and transport goods efficiently. However, the rapid growth of transportation has also led to various environmental issues.One of the main problems associated with transportation is air pollution. Vehicles emit harmful gases, such as carbon dioxide and nitrogen oxides, which contribute to the greenhouse effect and climate change. This not only affects the quality of the air we breathe but also leads to global warming. Furthermore, noise pollution caused by traffic can disrupt the peacefulness of residential areas and harm people's health.To tackle these issues, several measures can be taken. Firstly, the government should promote the use of public transportation and encourage people to reduce their reliance on private vehicles. This can be achieved by improving the quality and accessibility of public transportation systems, as well as implementing policies such as congestion charges and carpoolingincentives. Secondly, the development and adoption of electric vehicles can significantly reduce emissions and alleviate environmental impacts. Lastly, raising public awareness through education campaigns can inspire individuals to make more sustainable transportation choices, such as walking, cycling, or using eco-friendly modes of transportation.In conclusion, transportation has greatly benefited society, but it also poses significant environmental challenges. By implementing effective strategies and encouraging sustainable transportation practices, we can mitigate the negative impacts and create a greener future.52. Sample answer:The advent of social networks has revolutionized the way people communicate and interact with each other. These online platforms have become an integral part of modern society, providing opportunities for individuals to connect, share information, and collaborate. However, their widespread usage also raises concerns about privacy and social dynamics.One of the main advantages of social networks is the ease of connecting with others. Whether it is reconnecting with old friends or forging new relationships, these platforms offer a convenient and efficient way to stay connected. Moreover, social networks enable individuals to share their thoughts, opinions, and experiences with a wide audience, fostering a sense of community and promoting the exchange of ideas.However, privacy has become a major issue in the era of social networks. Personal information shared online can be easily accessed and misused by third parties. This raises concerns about identity theft and online scams. Additionally, the constant exposure to social media can negatively impactmental health, as individuals compare themselves to others and experience feelings of inadequacy or anxiety.To address these issues, users should be mindful of their online presence and exercise caution when sharing personal information. Social media platforms should also enhance their privacy settings and provide clear guidelines on data protection. Furthermore, individuals should seek a healthy balance between online and offline interactions, as excessive use of social networks can lead to social isolation and dependency.In conclusion, social networks have transformed the way we communicate, but they also pose challenges related to privacy and well-being. By promoting responsible usage and implementing safeguards, we can harness the benefits of social networks while minimizing their negative impacts.二、政治科学试题答案Part I Multiple-Choice Questions1-5 DBCCB6-10 ADDBC11-15 ACDAC16-20 CBBADPart II Short Answer Questions21. Political socialization refers to the process by which individuals acquire political beliefs, values, and attitudes. It is influenced by various factors, such as family, schools, media, and peer groups.22. Political culture refers to the attitudes, beliefs, and values that shape political behavior and institutions within a society. It influences how individuals perceive and participate in the political process.23. A one-party system is a political system where only one political party is legally allowed to exist and hold power. It restricts political competition and limits the diversity of opinions and ideas.24. Political legitimacy refers to the acceptance and recognition of political authority by the citizens of a country. It is crucial for maintaining social order and stability.25. Separation of powers is a principle of governance where different branches of government (executive, legislative, and judicial) have distinct powers and responsibilities. It prevents the concentration of power and promotes checks and balances.Part III Essay Questions26. Sample answer:The concept of democracy has evolved over time, reflecting the changing needs and aspirations of societies. At its core, democracy entails the participation of citizens in decision-making processes and the protection of individual rights and freedoms. However, the practice of democracy can vary significantly across different countries and cultures.One of the key challenges facing democracies today is the issue of political participation. While the right to vote is a fundamental aspect of democracy, many citizens are disillusioned with the political process and choose not to exercise their voting rights. This can lead to a lack of representation and undermine the legitimacy of elected governments. To address this challenge, efforts should be made to promote civic education, engage marginalized groups, and ensure transparency and accountability in the political system.Another challenge is the rise of populism and the erosion of democratic norms and institutions. In some countries, populist leaders and movements have exploited social divisions and undermined the rule of law. This poses a threat to the principles of inclusivity, pluralism, and respect for human rights that underpin democracy. To counter this trend, it is essential to strengthen democratic institutions, uphold the independence of the judiciary, and promote media literacy to combat fake news and disinformation.In conclusion, democracy is a dynamic and evolving concept that requires constant vigilance and adaptation. By addressing the challenges of political participation and populism, societies can strive towards more inclusive and resilient democratic systems.27. Sample answer:Globalization refers to the increasing interconnectedness and interdependence of countries and peoples around the world. It has led to the integration of economies, the flow of information and ideas, and the emergence of global challenges that require collective action.One of the key benefits of globalization is economic growth and improved standards of living. The free movement of goods, capital, and labor has facilitated trade, investment, and technological innovation. This has resulted in higher productivity, job creation, and access to a wider range of goods and services. Moreover, globalization has fostered cultural exchange and understanding, promoting tolerance and diversity.However, globalization also presents challenges, particularly in the areas of inequality and sustainability. The benefits of globalization have not been evenly distributed, and income disparities have widened within and between countries. This has fueled social tensions and political discontent. Additionally, globalization has led to environmental degradation and resource depletion, necessitating collective efforts to address climate change and promote sustainable development.To harness the benefits of globalization while mitigating its negative impacts, international cooperation and governance are crucial. Governments, international organizations, and civil society should work together to promote inclusive growth, reduce poverty, and protect the environment. Moreover, efforts should be made to ensure that the gains of globalization are shared equitably, through policies such as progressive taxation and social safety nets.In conclusion, globalization is a complex and multifaceted phenomenon that offers both opportunities and challenges. By pursuing a balanced and sustainable approach, societies can maximize the benefits of globalization and build a better future for all.以上是2004年考研真题答案的汇总整理，供各位考生参考使用。

机密★启用前江苏大学2004年硕士研究生入学考试试题考试科目：机械原理考生注意：答案必须写在答题纸上，写在试题及草稿纸上无效！一、填空题 （16分）1、 平面运动副按组成运动副两构件的接触特性，分为 和 两类。

其中两构件间为面接触的运动副称为 ；两构件间为点接触或线接触的运动副称为 。

（4分） 2、 铰链四杆机构的三种基本类型是 、 、 。

（3分）3、 凸轮机构的从动件常用运动规律中，等速运动规律具有 冲击，等加速等减速运动规律具有 冲击。

（2分） 4、一对渐开线直齿圆柱齿轮的正确啮合条件是 。

（2分） 5、斜齿圆柱齿轮的 面参数为标准值，几何尺寸计算在 面上进行。

（2分）6、斜齿圆柱齿轮的当量齿数z v 与其齿数z 之间的关系为 。

（1分）7、刚性回转件的平衡按其质量分布特点可分为 与 。

（2分）二、 图示为凸轮与连杆的组合机构。

要求：（1） 计算机构自由度； （8分）（2） 若有复合铰链、局部自由度或虚约束，请直接在图上指出其相应位置； （3分）（3） 说明该机构的确定运动条件； （2分） （4） 试用低副代替高副，并画出替代后的低副机构。

（3分）三、已知机构各杆杆长如图所示，μl =1mm/mm ，机构原动件位置角φ1=135˚，ω1=10rad/s ，试确定：（1） 在图上画出该机构的全部瞬心，并指出哪些是相对瞬心，哪些是绝对瞬心； （6分） （2） 求ω3的大小及方向。

（要求列出求ω3的速度矢量方程，指出已知量的大小及方向；设共 3 页第 1 页定速度比例尺，画出速度矢量图；列出求ω3大小的公式，并指出其转向。

）（8分）（3）列出求ε3的加速度矢量方程，指出已知量的大小及方向。

（不需作加速度矢量图）（4分）四、设计一铰链四杆机构。

已知机构的行程速比系数k=1.4，摇杆长度l CD=60mm，摇杆摆角ψ=45º，摇杆的左右极限位置如图C1D、C2D所示，机架长度l AD=50mm，选取长度比例尺μ（3）应如何正确设计该对齿轮不发生根切的最小变位系数；（4分）（4）计算该对齿轮的下列参数：分度圆半径r1、r2；基圆半径r b1、r b2；齿根圆半径r f1、r f2；齿顶圆半径r a1、r a2；啮合角α′。

江苏大学机械设计考研复习题[1]一、填空及选择填空：把答案写在题中的空格里( 每空2分, 共26分)1、工程上常用的螺纹联接的防松方法有___________、____________与_______________。

2、滚动轴承的基本额定寿命L h10是指_______________。

3、阿基米德蜗杆传动的正确啮合条件是______________、______________与_______________。

4、带传动中，带每转一周受____________应力、_________应力与________应力作用，最大应力发生在 ________________。

5、在闭式软齿面齿轮传动中（无冲击载荷），按________设计，按________校核A.齿根弯曲疲劳强度B.齿根弯曲静强度C.齿面接触疲劳强度D.齿面接触静强度二、说明下列滚动轴承代号的意义 (本大题共4小题，每小题4分，总计16分)1、62092、7311AC/P4/DF3、30420/P2/DB4、N220/P5三、计算题（共30分）1、.图示托架受铅垂力F （N ），托架与托体之间的摩擦系数为µs,,可靠系数K f =1,螺栓与被联接件的相对刚度为0.2，螺栓材料的许用应力为[σ]，按步骤列出螺栓根径d 1的计算式。

（14分）2、一轴上有一对30204圆锥滚子轴承，轴承受载荷N F R 5400=，N F A 2700=n=1250r/min ，运转时有轻微冲击1.1=p f ，试计算这对轴承当量动载荷p 与寿命L 10h 。

轴承参数：d=20mm ；N C r 305000=； N C r 28200=；35.0=e ；Fa/Fr ≤e ，x=1，y=0；Fa/Fr>e ，x=0.4，y=1.7，[注：)2/(Y F F r s =] (本题16分)F F 12四、分析题（18分） 图示蜗杆-斜齿轮传动，已知蜗杆为左旋，转向如图示，蜗杆m =8mm ，d 1=64mm(q =8)，z 1=2，z 2=42，蜗杆输入转矩T 1=38000N .mm ，蜗杆传动效率η＝0.75。

重庆工学院考试试卷班级 学号 姓名 考试科目 机械设计 A 卷 共 4 页一．选择题（从下列各题四个备选答案中选出一个正确答案，并将其号码写在题干的括号内。

每小题1分，共10分）1．下列八种机械零件：a ：汽车发动机的阀门弹簧；b ：起重机的抓斗；c ：涡轮机的叶片；d ：车床变速箱中的齿轮；e ：纺织机的织梭；f ：飞机的螺旋桨；g ：柴油机的曲轴；h ：自行车的链条。

其中有（ ③ ）是专用零件而不是通用零件。

① 三种 ② 四种 ③ 五种 ④ 六种2．两摩擦表面被一层液体隔开，摩擦性质取决于液体内分子间粘性阻力的摩擦状态称为（ ① ）。

① 流体摩擦 ② 干摩擦 ③ 混合摩擦 ④ 边界摩擦3．键的剖面尺寸b ×h 通常是根据（ ④ ）从标准中选取。

① 键传递的转矩 ② 轴的转速 ③ 轮毂的长度 ④ 轴的直径4．螺纹联接防松的根本问题在于（ ③ ）。

① 增加螺纹联接的轴向力 ② 增加螺纹联接的横向力③ 防止螺纹副的相对转动 ④ 增加螺纹联接的刚度5．在一定转速下，要降低链传动的运动不均匀性和动载荷，应该（ ④ ）。

① 增大链轮节距p 和链轮齿数z ② 增大p 和减少z③ 减小p 和z ④ 减小 p 和增大z6．一对相互啮合的齿轮传动，小齿轮材料为Cr 40，大齿轮材料为45号钢，啮合处的接触应力（ ① ）。

① 21H H σσ=② 21H H σσ< ③ 21H H σσ> ④ 不确定7．蜗杆主动时，为提高蜗杆的传动效率，可（ ① ）。

① 增加蜗杆头数1Z ② 增加蜗轮齿数③ 增加蜗杆特性系数q ④ 增加蜗杆模数m 8．下列联轴器属于刚性联轴器的是（ ④ ）。

① 万向轴联轴器 ② 齿轮联轴器③ 轮胎联轴器 ④ 凸缘联轴器9．影响齿轮传动动载系数K V 大小的主要因素是（ ② ）。

① 原动机和工作机的特性 ② 齿轮的制造精度和圆周速度大小③ 齿间载荷分配不均 ④ 齿向载荷分布不均10．为了提高轴的刚度，一般采用的措施是（ ② ）。

代码: 0802一、学科概况与研究方向江苏大学机械工程学科依托江苏大学机械工程学院、汽车与交通工程学院和农业装备工程学院建设，是江苏高校优势学科、江苏省国家一级重点学科培育建设点，拥有机械制造及其自动化国家重点（培育）学科、混合动力车辆技术国家地方联合工程研究中心、8个省部级工程中心和重点实验室。

1994年设立博士后科研流动站并获首批工程硕士授权，2000年获一级学科博士点。

机械制造及其自动化学科1981年获首批硕士点，1998年获博士点，是“十一五”国家重点（培育）学科。

机械设计及理论（原农业机械设计与制造）学科1981年获首批博士点，1987年获原机械部重点学科，1994年获江苏省重点学科。

车辆工程学科1996年获博士点，是全国高校第4个获得该领域博士点的学科。

机械设计制造及其自动化、车辆工程是江苏省品牌专业、国家级特色专业和首批教育部“卓越工程师教育培养计划”试点专业，机械制造系列课程教学团队是国家级优秀教学团队，面向“长三角”国际制造中心机械专业创新创业人才培养模式实验区是国家级人才培养模式创新实验区，以机械工程中心实验室为主体组建的江苏大学工程训练中心（工业中心）是国家级实验教学示范中心。

本学科主要研究方向包括：（一）机械制造及其自动化（080201）1．激光加工、检测与表面工程2．CAD/CAM/CAE与模具设计制造3．光子制造与集成技术4．高速、高效、超精密加工及装备5．先进成形技术与先进材料制造及表征（二）机械电子工程（080202）1．微/纳机械电子系统及其集成技术（MEMS/NEMS）2．机电系统多尺度构造与可靠性3．机电系统的驱动、控制与自动化4．流体传动与控制（三）机械设计及理论（080203）1．农业装备智能化技术2．现代机械设计及理论3．机械系统动力学与机器人4．机械数字化设计（四）车辆工程（080204）1．车辆系统动力学及控制2. 车辆系统及零部件设计理论与方法3．车辆综合节能与新能源汽车技术4．车辆NVH控制及安全技术5. 现代汽车轮胎技术二、培养目标为适应地方经济建设、行业发展及科技进步需求，培养德、智、体全面发展的应用型、复合式高层次工程技术和工程管理人才。
