机械设计原理试卷2008_江苏大学

大学机械设计基础考试练习题及答案61.[单选题]一对啮合的大小齿轮，小齿轮齿宽b1与大齿轮齿宽b2的关系为（ ）。

A)b1<b2B)b1=b2C)b1>b2答案:C解析:2.[单选题]在带的线速度一定时减小带的长度,对带的疲劳寿命的影响是( )。

A)降低带的寿命B)提高带的寿命C)无影响答案:A解析:3.[单选题]V带传动用于( )传动。

A)开口传动B)交叉传动C)半交叉传动答案:A解析:4.[单选题]蜗杆传动两轴线( )。

A)平行B)相交C)交错答案:C解析:5.[单选题]斜齿圆柱齿轮的齿数z与法面模数mn不变,若增大分度圆螺旋角b,则分度圆直径d( )。

A)增大B)减小C)不变答案:A解析:6.[单选题]下列滚动轴承中哪类轴承的极限转速最高？ （ ）A)深沟球轴承7.[单选题]与轴承配合的轴段是 （ ）A)轴头B)轴颈C)轴身答案:B解析:8.[单选题]斜齿圆柱齿轮传动强度计算公式中的复合齿形系数，用什么齿数从图中査取？ （ ）A)当量齿数ZvB)齿数zC)假想齿数z答案:B解析:9.[单选题]在以曲柄为原动件的曲柄滑块机构中,最小传动角出现在( )位置。

A)曲柄与连杆共线B)曲柄与滑块导路垂直C)曲柄与滑块导路平行答案:B解析:10.[单选题]一对啮合的蜗轮蜗杆，螺旋线方向（左右旋向）的关系是（ ）。

A)相同B)不同C)不一定答案:A解析:11.[单选题]为使轴上零件能靠紧轴肩定位面,轴肩根部的圆弧半径应( )该零件轮毂孔的倒角或圆角半径。

A)大于B)小于C)等于答案:B解析:12.[单选题]普通标准圆柱蜗杆传动,蜗杆和蜗轮齿根高为( )。

13.[单选题]渐开线齿轮传动的轴承磨损后，中心距变大，这时传动比将（ ）。

A)增大B)减小C)不变答案:C解析:14.[单选题]对轴进行强度校核时，应选定危险截面，通常危险截面为 （ ）A)受集中载荷最大的截面B)截面积最小的截面C)受载大，截面小，应力集中的截面答案:C解析:15.[单选题]212作时只传递转矩,不承受弯矩或弯矩很小的轴称为( )。

机械设计制造及其⾃动化 培养⽬标：本专业培养具备机械设计制造基础知识与应⽤能⼒，具有机电新产品开发与管理企业所需的知识结构及潜能，也具有适应科研、教育、经贸及⾏政管理等部门⼯作或继续深造的素质和能⼒，能在机械⼯程及其⾃动化领域内从事设计制造、科技开发、应⽤研究、运⾏管理和经营销售等⽅⾯⼯作的⾼级⼯程技术⼈才。

培养特⾊：该专业是江苏省第⼀批品牌专业、第⼀批特⾊专业建设点。

本专业将通识教育与专业教育有机结合，以机械科学、电⼦技术、计算机技术、机电控制技术为主体构建学科基础课程体系，兼顾⼯程科学教育与⼯程实践训练，以培养个性健全、情操⾼尚、基础扎实、知识⾯⼴、应⽤能⼒强、具有创新精神的复合型⾼级⼯程技术⼈才。

本专业是⼀个宽⼝径专业，含有机械制造及其⾃动化、机械设计及其⾃动化2个专业⽅向，学⽣在修完公共课程后可根据个⼈特长和社会需要选修专业⽅向，接受专业⽅向的⼯程设计、专业实习及专业设计等现代机械⼯程师的基本训练，具有进⾏机械产品设计、制造及设备控制、⽣产组织管理的基本能⼒。

主要课程：⼯程图学、⼯程⼒学、机械原理及设计、电⼯电⼦学、⼯程材料及其成型基础、机械制造技术基础、控制⼯程基础、微机原理与应⽤、机电传动控制、液压与⽓压传动、机械⼯程测试技术、数控技术、机械系统设计、机械制造⾃动化、质量管理与控制、计算机辅助设计、数字化制造技术等。

深造机会：该专业所在学科在我校设有机械⼯程⼀级学科博⼠学位授权点和博⼠后流动站，有机械设计及理论、机械制造及其⾃动化、机械电⼦⼯程等3个⼆级学科博⼠点和机械制造及其⾃动化、机械电⼦⼯程、机械设计及理论等3个硕⼠点，其中机械⼯程⼀级学科为江苏省重点学科，机械制造及其⾃动化为国家重点培育学科，为学⽣的进⼀步深造提供了有利的条件，成绩优秀者可以提前免试进⼊研究⽣阶段学习。

⽬前该专业所在学科博⼠⽣导师有近20⼈，在校硕⼠研究⽣有280多⼈，博⼠研究⽣有近40⼈。

就业状况及趋势：毕业⽣可在机械、汽车、冶炼、交通运输、轻⼯、化⼯、电⼦等⾏业从事机械设计制造及其⾃动化⽅⾯的技术和管理⼯作，也可在⾼等学校、科研机构和国家机关从事教学、科研和⾏政管理⼯作。

大学机械设计基础考试练习题及答案81.[单选题]带传动工作时产生弹性滑动是因为( )。

A)带的预紧力不够B)带和带轮间摩擦力不够C)带的紧边和松边拉力不等答案:C解析:2.[单选题]牙嵌离合器适合于哪种场合的接合？（）A)只能在很低转速或停车时接合B)任何转速下都能接合C)高速转动时接和答案:A解析:3.[单选题]平带，V带传动主要依靠( )传递运动和动力。

A)带和带轮接触面间的摩擦力B)带的紧边拉力C)带的预紧力答案:A解析:4.[单选题]加工直齿圆柱齿轮轮齿时，一般检测什么尺寸来确定该齿轮是否合格？ （ ）A)公法线长度B)齿厚C)齿根圆直径答案:A解析:5.[单选题]毛坯是采用铸铁还是钢来制造,主要取决于( )。

A)链条的线速度B)传递的圆周力C)链轮的转速答案:A解析:6.[单选题]蜗杆传动中的主平面是指( )。

A)过蜗杆轴线，垂直蜗轮轴线7.[单选题]哪种生产类型对工人技术水平要求高( )。

A)单件小批量生产B)成批生产C)大批大量生产答案:A解析:8.[单选题]一对啮合的大小齿轮，小齿轮齿宽b1与大齿轮齿宽b2的关系为（ ）。

A)b1<b2B)b1=b2C)b1>b2答案:C解析:9.[单选题]为了使相啮合的一对齿轮其强度和寿命接近,通常( )。

A)大齿轮的硬度大于小齿轮的硬度B)小齿轮的硬度大于大齿轮的硬度C)大、小齿轮的硬度相同答案:B解析:10.[单选题]对低速、刚性大、对中心好的短轴,一般选用( )。

A)刚性可移式联轴器B)弹性联轴器C)刚性固定式联轴器答案:C解析:11.[单选题]( )轮系中必须有一个中心轮是固定不动的。

A)周转B)行星C)差动答案:B解析:12.[单选题]带传动中，在预紧力相同的条件下，V带比平带能传递较大的功率，是因为V带( )。

A)强度高13.[单选题]渐开线齿廓上某点的压力角是指该点所受正压力方向与该点( )方向线之间所夹的锐角。

A)滑动速度B)相对速度C)绝对速度答案:C解析:14.[单选题]在相同条件下，V带的传动能力（ ）平带。

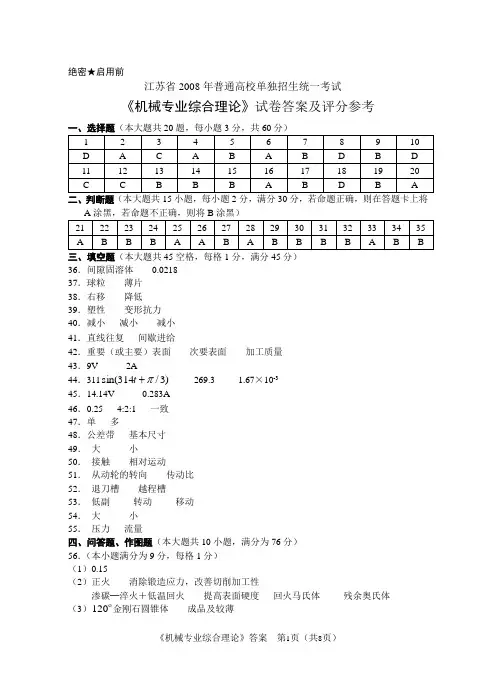

绝密★启用前江苏省2008年普通高校单独招生统一考试《机械专业综合理论》试卷答案及评分参考一、选择题（本大题共20题，每小题3分，共60分）二、判断题（本大题共15小题，每小题2分，满分30分，若命题正确，则在答题卡上将三、填空题（本大题共45空格，每格1分，满分45分） 36．间隙固溶体 0.0218 37．球粒 薄片 38．右移 降低 39．塑性 变形抗力 40．减小 减小 减小 41．直线往复 间歇进给42．重要（或主要）表面 次要表面 加工质量 43．9V 2A44．311)3/314sin(π+t 269.3 1.67×10-3 45．14.14V 0.283A46．0.25 4:2:1 一致 47．单 多48．公差带 基本尺寸 49． 大 小50． 接触 相对运动51． 从动轮的转向 传动比 52． 退刀槽 越程槽53． 低副 转动 移动 54． 大 小 55． 压力 流量四、问答题、作图题（本大题共10小题，满分为76分） 56．（本小题满分为9分，每格1分） （1）0.15（2）正火 消除锻造应力，改善切削加工性渗碳─淬火＋低温回火 提高表面硬度 回火马氏体 残余奥氏体（3）120金刚石圆锥体 成品及较薄57．（本小题满分为1分）558．（本小题满分为4分，每格1分）内圆表面外圆表面同轴度垂直度59．（本小题满分为7分，每格1分）主轴轴承孔装配基准平面孔自然时效人工时效60．（本小题满分为10分）解：(1) 3（1分）（2）3（1分）见图评分标准：画对一个死点位置两分，两个位置共四分（4分）（3）无（1分），有（1分）（4）曲轴（1分），偏心轮（1分）题60图61．（本小题满分为9分）r（1分）解：（1）见图，基圆（1分），标注出基圆半径（2）见图，标注出压力角（1分）（3）见图，画对位移曲线（1分），画时速度曲线（1分），画对加速度曲线（1分）等加速等减速中轻（3分）题61图62．（本小题满分为7分）见图评分标准：多、错或少一条线扣1分，扣满7分为止。

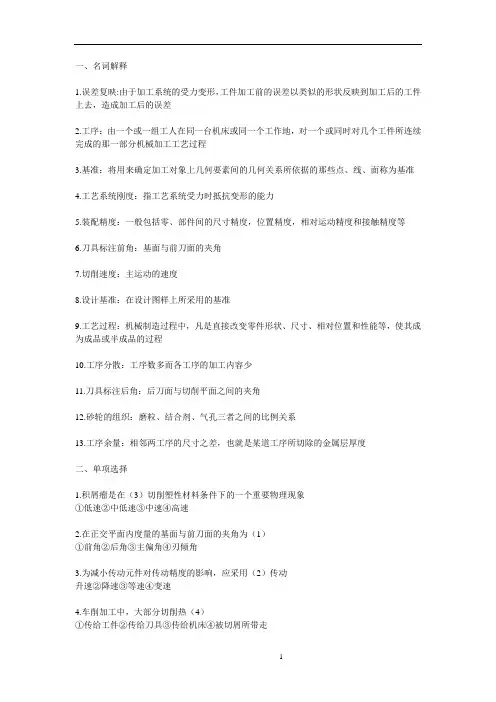

一、名词解释1.误差复映:由于加工系统的受力变形，工件加工前的误差以类似的形状反映到加工后的工件上去，造成加工后的误差2.工序：由一个或一组工人在同一台机床或同一个工作地，对一个或同时对几个工件所连续完成的那一部分机械加工工艺过程3.基准：将用来确定加工对象上几何要素间的几何关系所依据的那些点、线、面称为基准4.工艺系统刚度：指工艺系统受力时抵抗变形的能力5.装配精度：一般包括零、部件间的尺寸精度，位置精度，相对运动精度和接触精度等6.刀具标注前角：基面与前刀面的夹角7.切削速度：主运动的速度8.设计基准：在设计图样上所采用的基准9.工艺过程：机械制造过程中，凡是直接改变零件形状、尺寸、相对位置和性能等，使其成为成品或半成品的过程10.工序分散：工序数多而各工序的加工内容少11.刀具标注后角：后刀面与切削平面之间的夹角12.砂轮的组织：磨粒、结合剂、气孔三者之间的比例关系13.工序余量：相邻两工序的尺寸之差，也就是某道工序所切除的金属层厚度二、单项选择1.积屑瘤是在（3）切削塑性材料条件下的一个重要物理现象①低速②中低速③中速④高速2.在正交平面内度量的基面与前刀面的夹角为（1）①前角②后角③主偏角④刃倾角3.为减小传动元件对传动精度的影响，应采用（2）传动升速②降速③等速④变速4.车削加工中，大部分切削热（4）①传给工件②传给刀具③传给机床④被切屑所带走5.加工塑性材料时，（2）切削容易产生积屑瘤和鳞刺。

①低速②中速③高速④超高速6.箱体类零件常使用（2）作为统一精基准①一面一孔②一面两孔③两面一孔④两面两孔7.切削用量对切削温度影响最小的是（2）①切削速度②切削深度③进给量8.为改善材料切削性能而进行的热处理工序（如退火、正火等），通常安排在（1）进行①切削加工之前②磨削加工之前③切削加工之后④粗加工后、精加工前9.工序余量公差等于(1)①上道工序尺寸公差与本道工序尺寸公差之和②上道工序尺寸公差与本道工序尺寸公差之差③上道工序尺寸公差与本道工序尺寸公差之和的二分之一④上道工序尺寸公差与本道工序尺寸公差之差的二分之一10.一个部件可以有（1）基准零件①一个②两个③三个④多个11.汽车、拖拉机装配中广泛采用（1）①完全互换法②大数互换法③分组选配法④修配法12.编制零件机械加工工艺规程，编制生产计划和进行成本核算最基本的单元是（3）①工步②安装③工序④工位13.切削加工中切削层参数不包括（4）①切削层公称厚度②切削层公称深度③切削层公称宽度④切削层公称横截面积14.工序尺寸只有在（1）的条件下才等于图纸设计尺寸①工序基本尺寸值等于图纸设计基本尺寸值②工序尺寸公差等于图纸设计尺寸公差③定位基准与工序基准重合④定位基准与设计基准不重合15.工艺能力系数是（1）①T/6σ②6σ/T③T/3σ④2T/3σ16.工件在夹具中欠定位是指（3）①工件实际限制自由度数少于6个②工件有重复限制的自由度③工件要求限制的自由度未被限制④工件是不完全定位17.切削加工中切削层参数不包括（4）①切削层公称厚度②切削层公称深度③切削层公称宽度④切削层公称横截面积18.在外圆磨床上磨削工件外圆表面，其主运动是（1）①砂轮的回转运动②工件的回转运动③砂轮的直线运动④工件的直线运动19.大批大量生产中广泛采用（2）①通用夹具②专用夹具③成组夹具④组合夹具20.镗床主轴采用滑动轴承时，影响主轴回转精度的最主要因素是（1）①轴承孔的圆度误差②主轴轴径的圆度误差③轴径与轴承孔的间隙④切削力的大小21.切屑类型不但与工件材料有关，而且受切削条件的影响，如在形成挤裂切屑的条件下，若减小刀具前角，减低切削速度或加大切削厚度，就可能得到（2）①带状切屑②单元切屑③崩碎切屑22.误差复映系数与工艺系统刚度成（2）①正比②反比③指数关系④对数关系23.自激振动的频率(4)工艺系统的固有频率①大于②小于③等于④等于或接近于24.基准重合原则是指使用被加工表面的（1）基准作为精基准①设计②工序③测量④装配25.铸铁箱体上φ120H7孔常采用的加工路线是（1）①粗镗—半精镗—精镗②粗镗—半精镗—铰③粗镗—半精镗—粗磨④粗镗—半精镗—粗磨—精磨三、判断题1.切削时出现的积屑瘤、前刀面磨损等现象，都是第Ⅲ变形区的变形所造成的。

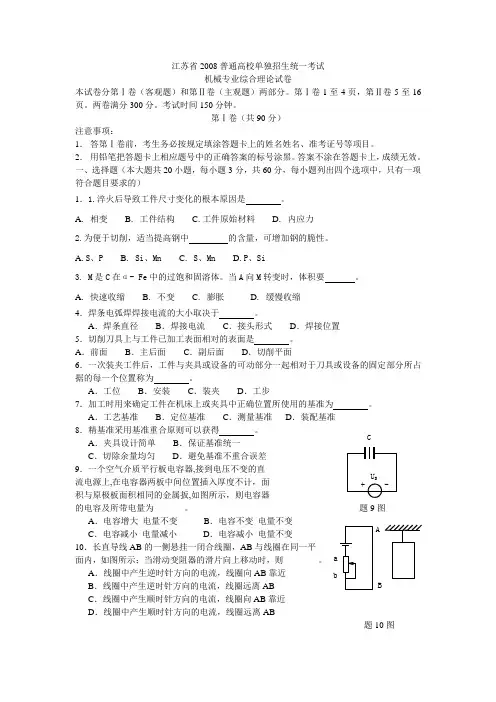

江苏省2008普通高校单独招生统一考试机械专业综合理论试卷本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。

第Ⅰ卷1至4页，第Ⅱ卷5至16页。

两卷满分300分。

考试时间150分钟。

第Ⅰ卷（共90分）注意事项：1． 答第Ⅰ卷前，考生务必按规定填涂答题卡上的姓名姓名、准考证号等项目。

2． 用铅笔把答题卡上相应题号中的正确答案的标号涂黑。

答案不涂在答题卡上，成绩无效。

一、选择题（本大题共20小题，每小题3分，共60分，每小题列出四个选项中，只有一项符合题目要求的）1．1.淬火后导致工件尺寸变化的根本原因是 。

A . 相变 B . 工件结构 C .工件原始材料 D . 内应力 2.为便于切削，适当提高钢中 的含量，可增加钢的脆性。

A .S 、PB . Si 、MnC . S 、MnD .P 、Si3. M 是C 在α- Fe 中的过饱和固溶体。

当A 向M 转变时，体积要 。

A . 快速收缩 B . 不变 C . 膨胀 D . 缓慢收缩4．焊条电弧焊焊接电流的大小取决于 。

A ．焊条直径B ．焊接电流C ．接头形式D ．焊接位置 5．切削刀具上与工件已加工表面相对的表面是 。

A ．前面 B ．主后面 C ．副后面 D ．切削平面6．一次装夹工件后，工件与夹具或设备的可动部分一起相对于刀具或设备的固定部分所占据的每一个位置称为 。

A ．工位B ．安装C ．装夹D ．工步7．加工时用来确定工件在机床上或夹具中正确位置所使用的基准为 。

A ．工艺基准 B ．定位基准 C ．测量基准 D ．装配基准 8．精基准采用基准重合原则可以获得 。

A ．夹具设计简单B ．保证基准统一C ．切除余量均匀D ．避免基准不重合误差 9．一个空气介质平行板电容器,接到电压不变的直流电源上,在电容器两板中间位置插入厚度不计，面 积与原极板面积相同的金属扳,如图所示，则电容器的电容及所带电量为_______。

题9图 A ．电容增大 电量不变 B ．电容不变 电量不变C ．电容减小 电量减小D ．电容减小 电量不变10．长直导线AB 的一侧悬挂一闭合线圈，AB 与线圈在同一平 面内，如图所示；当滑动变阻器的滑片向上移动时，则________。

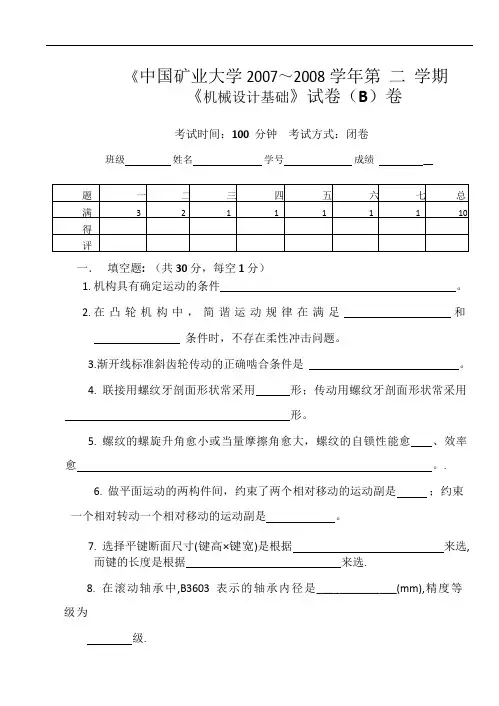

《中国矿业大学2007～2008学年第二学期《机械设计基础》试卷（B）卷考试时间：100 分钟考试方式：闭卷班级姓名学号成绩__一．填空题: （共30 分，每空1 分）1. 机构具有确定运动的条件。

2. 在凸轮机构中，简谐运动规律在满足和条件时，不存在柔性冲击问题。

3.渐开线标准斜齿轮传动的正确啮合条件是。

4. 联接用螺纹牙剖面形状常采用形；传动用螺纹牙剖面形状常采用形。

5. 螺纹的螺旋升角愈小或当量摩擦角愈大，螺纹的自锁性能愈、效率愈。

.6. 做平面运动的两构件间，约束了两个相对移动的运动副是；约束一个相对转动一个相对移动的运动副是。

7. 选择平键断面尺寸(键高×键宽)是根据来选,而键的长度是根据来选.8. 在滚动轴承中,B3603 表示的轴承内径是______________(mm), 精度等级为级.9. 在曲柄摇杆机构中,当满足﹑条件时,有死点位置出现。

10. 作图设计凸轮机构时，从动滚子中心的运动轨迹为廓线，而与滚子接触的凸轮廓线称为廓线。

11. 用范成法加工渐开线标准直齿轮不发生根切的最少齿数是，要想加工小于该齿数但不根切的齿轮，可采用的方法.12.齿轮传动中,轮齿折断的危险截面在处,疲劳点蚀首先发生在齿轮的部位.13.在曲柄摇杆机构中,若把曲柄改换为机架,则可演变成机构;若把摇杆改换成机架,则可演变成机构;若把连杆改换成机架,则可演变成机构.14.齿轮传动要实现定传动比,则其齿廓曲线应满足。

.15.当平键的强度不够时可采用双键,但进行强度计算时只能按个键计算。

16.深沟球轴承主要承受载荷,也可以承受一定的轴向载荷。

17.渐开线上任意点的法线一定与相切。

18.在轴的强度设计计算中,若转矩的变化规律不清楚,通常可按循环处理。

二．选择（共20 分，每题2 分）1. 在铰链四杆机构中,各杆长度分别为:40,70,90,110 mm,现以 40 的杆为机架,则该机构为 .A.曲柄摇杆机构;B.双曲柄机构;C.双摇杆机构；D.不能确定2. 在凸轮机构中,基圆半径取得越小,则凸轮机构的结构越紧凑,但过小的基圆半径会导致压力角A:变小; B:不变; C:变大D.不能确定3. 螺纹联接的公称尺寸是指 .A:大径; B:中径; C:小径D:平均直径4. 在 1000 个轴承中,其基本额定寿命是指A:有 1 个轴承发生破坏时的转数; B:有 10 个轴承发生破坏时的转数; C:有 100 个轴承发生破坏时的转数; D:全部轴承都发生破坏时的转数5. 从平衡条件可知,动平衡转子静平衡的．A:不一定是； B:一定是； C:一定不是；D.不能确定6. 安装渐开线齿轮的轴承磨损后，其中心距变大，此时齿轮传动的传动比应＿A:增大；B:变小；C:不变 D.不能确定7. 飞机着陆时起落架伸出后不会被压回,这是利用了____.A:自锁原理; B:机构的死点位置; C:机构的锁合方法；D.静定结构8. 一对齿轮传动,已知 Z1<Z2,则其啮合时齿面接触应力A:σH1>σH2; B:σH1=σH2; C:σH1<σH2；D.不能确定大小9．其它条件不变，凸轮机构的压力角变大，将使机构的传动性能____. A:变好; B:不变; C:变坏； D.不能确定10．齿数 Z=50 的标准渐开线直齿圆柱齿轮在齿根圆渐开线处的压力角_____20OA: 等于; B:大于; C:小于； D.不能确定三．试论述齿轮传动的主要失效形式及强度计算准则？（10 分）四．计算下列图示机构的自由度,并说明运动是否确定。

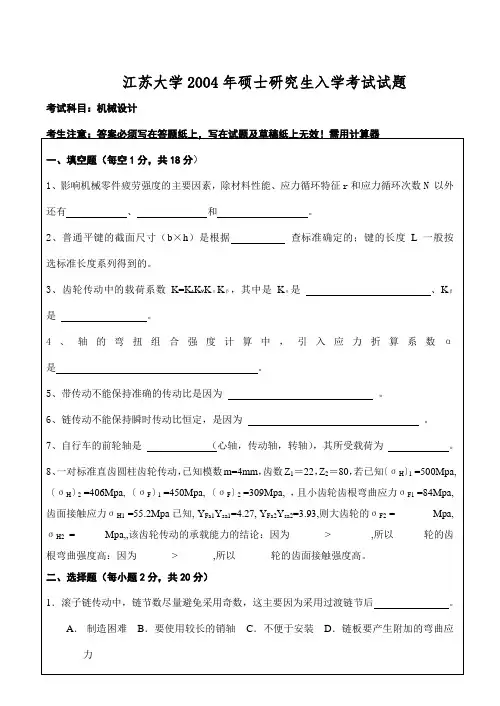

江苏大学2004年硕士研究生入学考试试题考试科目：机械设计考生注意：答案必须写在答题纸上，写在试题及草稿纸上无效！需用计算器一、填空题（每空1分，共18分）1、影响机械零件疲劳强度的主要因素，除材料性能、应力循环特征r和应力循环次数N 以外还有、和。

2、普通平键的截面尺寸（b×h）是根据查标准确定的；键的长度L一般按选标准长度系列得到的。

3、齿轮传动中的载荷系数K=K A K V KαKβ，其中是Kα是、Kβ是。

4、轴的弯扭组合强度计算中，引入应力折算系数α是。

5、带传动不能保持准确的传动比是因为。

6、链传动不能保持瞬时传动比恒定，是因为。

7、自行车的前轮轴是（心轴，传动轴，转轴），其所受载荷为。

8、一对标准直齿圆柱齿轮传动，已知模数m=4mm，齿数Z1＝22，Z2＝80，若已知〔σH〕1 =500Mpa, 〔σH〕2 =406Mpa, 〔σF〕1 =450Mpa, 〔σF〕2 =309Mpa, ，且小齿轮齿根弯曲应力σF1 =84Mpa, 齿面接触应力σH1 =55.2Mpa已知, Y Fa1Y sa1=4.27, Y Fa2Y sa2=3.93,则大齿轮的σF2 =_______ Mpa, σH2=_____ Mpa,,该齿轮传动的承载能力的结论：因为_______>________,所以______轮的齿根弯曲强度高：因为_______>_______,所以_______轮的齿面接触强度高。

二、选择题（每小题2分，共20分）1．滚子链传动中，链节数尽量避免采用奇数，这主要因为采用过渡链节后。

A．制造困难B．要使用较长的销轴C．不便于安装D．链板要产生附加的弯曲应2．在设计V带传动中，小带轮包角α1应不小于120°，主要为了。

A．减小弹性滑动B．减小离心拉应力C．减小弯曲应力D．增加摩擦力3．非液体摩擦滑动轴承的设计依据是保证。

A．轴瓦不压溃B．轴瓦不点蚀C．边界油膜不破裂D．形成动压油膜4．计算蜗杆传动的传动比时,公式是错误的.A．W1/ W2B．n1/n2C．d2/d1D．z2/z15．对普通螺栓联接受轴向工作载荷时，其螺栓所受的载荷为。
