地下室抗浮锚杆施工方案(完整版)范本1：地下室抗浮锚杆施工方案(详细版)1. 施工前准备：1.1 调查地质环境，了解地基情况，确定抗浮锚杆的设计参数。
1.2 编制施工计划，确定施工队伍和施工周期。
1.3 准备相关施工设备和材料。
2. 施工目标：2.1 实施抗浮措施，保证地下室的稳定性。
2.2 确保施工质量符合相关技术要求和标准。
3. 施工步骤：3.1 钻孔3.1.1 按照设计要求，在地下室周边进行钻孔。
每个钻孔的直径和深度根据地基条件确定。
3.1.2 采用合适的钻机进行钻孔作业。
3.1.3 钻孔过程中要注意控制钻孔的方向和垂直度。
3.1.4 钻孔完成后，清理孔底，确保孔内无杂物。
3.2 喷浆灌注3.2.1 在钻孔中填充喷浆材料，喷浆材料的配比根据设计要求确定。
3.2.2 使用高压注浆设备进行喷浆，控制注浆压力和流量。
3.2.3 喷浆过程中要保持钻孔顶部液面高度稳定，并及时补充浆液。
3.3 安装锚杆3.3.1 安装锚杆前，检查喷浆灌注是否达到设计要求。
3.3.2 选用适当的锚杆规格和材质，按照设计要求进行锚杆的布置和安装。
3.3.3 锚杆与钢筋网进行连接，确保连接牢固可靠。
3.4 后续处理3.4.1 锚杆安装完成后，进行喷浆灌注封孔。
3.4.2 检查锚杆的安装质量和喷浆灌注效果。
3.4.3 清理施工现场，确保安全和环境卫生。
4. 施工质量控制：4.1 按照相关标准和规范进行施工，确保施工质量。
4.2 进行实地检查和勘测，对施工质量进行验收。
5. 安全措施：5.1 制定施工安全生产方案，明确安全责任和安全控制措施。
5.2 在施工现场设置警示标志，明确施工区域和危险区域。
5.3 培训施工人员，提高安全意识和应急处理能力。
6. 附件：本文档相关的附件包括施工图纸、设计文件、施工配置表等。
7. 法律名词及注释：7.1 地基：指地下室所在位置的地面。
7.2 抗浮锚杆：用于防止地下室浮起的固定装置。
7.3 喷浆：将混合物喷入地下孔洞中，形成稠化液和固化体的过程。
地下室底板抗浮锚杆施工方案一、方案目的二、施工前准备1.施工前应对地下室底板进行详细的勘测和评估，确定浮力和安全系数。
2.确保施工场地的平整，无杂物或障碍物。
3.准备好必要的材料和工具，如钢管、锚棒、螺栓等。
4.编制详细的施工方案，明确施工流程和安全措施。
三、施工流程1.安装锚杆前，需对地下室底板进行清洁，去除灰尘、碎石等杂物。
2.根据施工图纸确定锚杆的布设位置和数量，并进行标记。
3.使用钻机在地下室底板上钻孔，孔深度应根据实际情况来定，通常为锚杆的1.5倍。
4.在孔内灌注与锚杆相匹配的环氧树脂胶水，胶水的用量与锚杆的直径有关，需根据厂家要求进行配比。
5.将锚杆放入孔内，确保锚杆与底板紧密接触，并清除孔内多余的灌浆胶水。
6.在锚杆上部连接固定装置，如扣板或固定螺母，以保证锚杆的稳定。
7.对每个锚杆进行负荷测试，确保锚杆的安装质量，根据实际情况调整锚杆的深度和位置。
8.在锚杆表面进行防腐处理，以延长锚杆的使用寿命。
四、施工注意事项1.所有施工操作必须由经过培训的专业人员进行，严禁无资质人员进行施工。
2.施工过程中需戴好安全帽、防护手套和工作服等个人防护用具。
3.钻孔时必须注意孔的位置和深度，避免破坏地下室底板的结构。
4.使用胶水时需按照厂家的要求进行配比，确保胶水的质量。
5.安装锚杆时，要保证与底板的紧密接触，杜绝松动现象。
6.施工完毕后，要对锚杆进行负荷测试，确保安装质量。
同时定期检查锚杆的状态，及时进行维护和更换必要的锚杆。
五、施工安全措施1.施工现场需设置明显的安全标志，并保持施工区域的清洁和整齐。
2.施工过程中要严格遵守现行的安全操作规程和施工要求，防止意外事故的发生。
3.使用机械设备时，要做好相应的安全防护措施，如加装防护罩、稳定设施等。
4.施工人员需进行安全教育培训，了解相关施工风险和紧急处理措施。
5.若遇到施工环境复杂或存在风险的情况，应立即停工并报告相关人员，采取相应措施。
六、施工结束1.施工结束后要对施工现场进行清理，恢复原状，并进行施工记录和总结。
商住楼地下室抗浮锚杆施工组织设计商住楼地下室抗浮锚杆施工组织设计有色勘察设计有限公司2011年08月30日商住楼地下室抗浮锚杆施工组织设计商住楼地下室抗浮锚杆设计审定：审核：项目负责人：设计：校对：资质级别：工程勘察综合类甲级证书编号： -kj提交单位：勘察设计有限公司日期： 2011年08月30日商住楼地下室抗浮锚杆施工组织设计商住楼地下室抗浮锚杆施工组织设计目录1.抗浮锚杆设计 (1)1.1工程概况 (1)1.2设计单位对抗浮锚杆的技术要求 (1)1.3设计依据 (1)1.4地层及水文地质条件 (2)1.4.1地层 (2)1.4.2地下水 (3)1.5抗浮锚杆间距及布置方法 (4)1.6锚杆直径与长度 (4)2.抗浮锚杆检测 (8)3.抗浮锚杆施工要求 (8)3.1施工工艺 (8)3.2钻孔施工 (9)3.3加筋制作安装 (9)3.4注浆成桩 (9)3.5抗拔试验： (9)3.6钢筋连接 (9)3.7防腐、防锈措施及防水 (9)3.8其它 (10)4.施工劳动组织 (10)商住楼地下室抗浮锚杆施工组织设计5.施工设备组织 (10)6.质量保证体系 (11)6.1质量保证体系组织机构 (11)6.2质量控制 (12)6.3质量保证措施的一般要求 (14)6.4施工质量保证措施 (15)7.安全生产、文明施工等措施 (16)7.1安全生产 (16)7.2文明施工措施 (19)8.工期保证措施及施工进度图 (21)8.1工期保证措施 (21)8.2施工进度图 (23)9.安全应急救援预案.................................. ２４9.1成立项目安全应急救援领导小组....................... ２４9.2事故预案及施工中有关问题的影响及处理............... ２５10.需委托单位配合的工作 .............................. ２５附录：卓云庭商住楼抗浮锚杆平面布置图商住楼地下室抗浮锚杆施工组织设计1.抗浮锚杆设计1.1工程概况拟建商住楼位于。

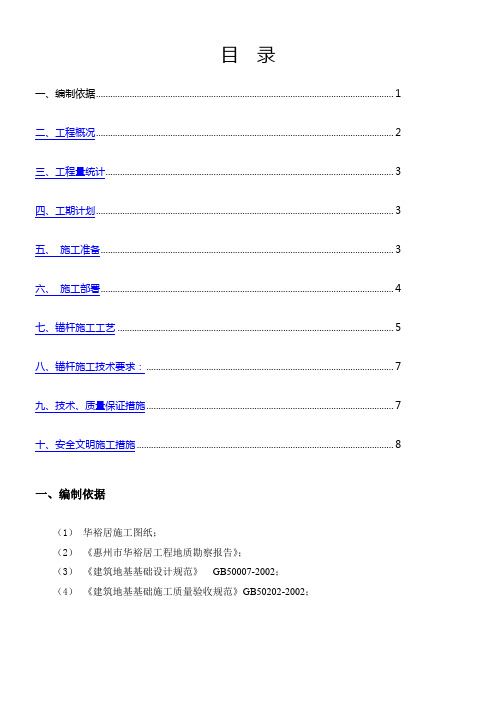

目录一、编制依据 (1)二、工程概况 (2)三、工程量统计 (3)四、工期计划 (3)五、施工准备 (3)六、施工部署 (4)七、锚杆施工工艺 (5)八、锚杆施工技术要求： (7)九、技术、质量保证措施 (7)十、安全文明施工措施 (8)一、编制依据（1）华裕居施工图纸；（2）《惠州市华裕居工程地质勘察报告》；（3）《建筑地基基础设计规范》GB50007-2002；（4）《建筑地基基础施工质量验收规范》GB50202-2002；二、工程概况华裕居工程位于惠州市仲恺大道南侧、和畅四路西侧(南段为规划段目前未通)，由惠州裕隆房产开发有限公司开发，深圳市建筑设计研究总院有限公司设计，惠州市建设工程监理有限公司进行施工监理，中建二局第四建筑工程有限公司承建。
工程用途：商住楼，结构形式：框架剪力墙结构，其中：地下室 2 层，地上31 层，总建筑筑面积：约63000m2，檐口高度：98.90 m。
本工程基础部分为人工挖孔桩基础，基础底板设置抗拔锚杆。
锚杆孔径：140㎜，锚杆长度：17 m（要求进入强风化岩不小于14 m ，进入强风化岩不小于3 m ，总进尺17m有效长度，如遇淤泥、流砂，则有效长度从淤泥、流砂层以下计，即：17+淤泥、流砂以不高度），间距4000×4000，抗拔承载力特征值400KN。
本工程基础底板垫层以上土方已经由其它单位开挖完成(开挖到约-10.3m)，基坑四周为放坡开挖。
2.1 拟建场地工程地质条件2.1.1地形地貌拟建场地原属山前冲积平原，拟建场地由人工填土整平后开挖到基础底板垫层标高。
惠州市属亚热带季风气候。
年平均降雨量1700 毫米，年日照总数2000 多小时，年平均气温22 度，七月平均气温28.3 度，1 月平均气温13 度。
四季长青，全年无霜期达350天左右。
2.1.2地层岩性根据地质勘察报告揭露的地层为第四系人工填土层(Q4ml)、冲积层(Q al)、侏罗系粉砂层(J)。
地下室车库抗浮锚杆施工方案（一）引言概述：地下室车库抗浮锚杆施工方案（一）是针对地下室车库施工中遇到的抗浮问题而制定的一套施工方案。
在地下室车库施工中，由于地下水位较高或其他因素，车库底板容易发生抗浮现象，严重影响了建筑物的安全和使用。
为此，我们提出了一种抗浮锚杆施工方案，通过在地下室底板和地基之间设置锚杆，将地下室底板与地基相连，提高车库的抗浮能力。
本文将从基本原理、施工准备、施工过程、施工注意事项和施工效果五个大点进行详细阐述。
正文：一、基本原理1. 抗浮原理2. 锚杆选择原则3. 抗浮锚杆布置方案4. 设计计算方法5. 与地基的连接方式二、施工准备1. 工程准备2. 施工人员和设备的准备3. 材料采购与质量控制4. 现场勘察与测量5. 安全措施的制定三、施工过程1. 预埋锚固井的开挖和处理2. 锚杆的材料选择和加工3. 锚固井内锚杆的安装4. 锚杆的固定与张拉5. 后期处理与验收四、施工注意事项1. 施工顺序与时间安排2. 现场施工环境的控制3. 锚杆的质量检验与验收4. 锚杆施工时的安全操作5. 施工中的常见问题解决方法五、施工效果1. 抗浮效果评估方法2. 构造物的稳定性分析3. 施工后的地下室车库使用效果4. 相关案例分析与对比5. 对施工方案的改进和展望总结：地下室车库抗浮锚杆施工方案（一）通过基本原理、施工准备、施工过程、施工注意事项和施工效果等五个大点，详细阐述了地下室车库抗浮锚杆施工方案的具体内容。
该方案以抗浮原理为基础，通过设计合理的布置方案和施工过程，能有效提高地下室车库的抗浮能力，保证建筑物的安全和稳定使用。
同时，本文还对施工效果进行了评估和分析，提出了对施工方案的改进和展望。
总之，该方案具有实施可行性和良好的应用前景，对于解决地下室车库抗浮问题具有重要的参考价值。
本项目为某地下室抗浮锚杆工程，地下三层，建筑面积约为20000平方米。
由于地下水位较浅，为防止地下室底板因浮力作用而产生沉降，特采用抗浮锚杆技术进行加固。
二、施工依据1. 《建筑地基基础工程施工质量验收规范》GB50202-2002；2. 《锚杆喷射混凝土支护技术规范》GB50086-2001；3. 《岩土锚杆（索）技术规程》CECS22：200；4. 《钢筋焊接及验收规范》JGJ18-2012；5. 《注浆技术规程》YSJ211-92。
三、施工部署1. 施工组织形式：采用流水施工，按照施工顺序进行分段施工。
2. 施工流水段划分：根据工程实际情况，将工程划分为若干个施工流水段，确保施工进度和质量。
3. 施工进度计划：根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
四、施工准备1. 现场准备：完成施工用水用电布置，确保施工现场的用电安全；进行平面布置管理，确保施工现场的整洁有序。
2. 技术准备：组织施工人员进行技术培训，确保施工人员掌握抗浮锚杆施工技术。
3. 劳动力计划：根据工程需要，合理配置施工人员，确保施工进度。
4. 设备材料配置计划：根据工程需要，配置必要的施工设备、材料，确保施工顺利进行。
五、施工方案1. 施工工艺流程：测量放线→ 钻孔→ 清孔及测量孔深→ 锚杆体制作及安装→ 注浆→ 二次补浆→ 桩头防水处理→ 钢筋弯曲→ 锚杆的抗拨试验。
2. 施工方法：（1）测量放线：根据设计图纸，进行测量放线，确保锚杆孔位准确。
（2）钻孔：采用地质钻孔机进行钻孔，孔径应符合设计要求。
（3）清孔及测量孔深：清孔后，测量孔深，确保孔深符合设计要求。
（4）锚杆体制作及安装：制作锚杆体，安装锚杆，确保锚杆安装牢固。
（5）注浆：注浆材料应符合设计要求，注浆压力应控制在规定范围内。
（6）二次补浆：注浆后，进行二次补浆，确保注浆饱满。
（7）桩头防水处理：对桩头进行防水处理，防止地下水渗入。
（8）钢筋弯曲：根据设计要求，对钢筋进行弯曲。
地下室抗浮锚杆施工方案地下室抗浮锚杆施工方案一、施工概述地下室抗浮锚杆施工是为了增加地下室结构的抗浮承载能力，通过锚杆的固定作用使得地下室能够承受地下水压力和浮力，确保结构的稳定性和安全性。
本将详细描述地下室抗浮锚杆施工方案。
二、地下室抗浮锚杆材料准备1. 钢筋：使用符合设计要求的冷拔钢筋。
2. 锚杆：采用符合要求的高强度钢材，长度根据设计要求进行定制。
3. 其他材料：包括锚杆套管、锚杆端头等，按照设计要求进行准备。
三、地下室抗浮锚杆施工工艺1. 确定锚杆布置方案：根据地下室结构、地下水位、土层情况等因素，确定锚杆的布置位置和间距。
2. 预埋锚固材料：按照设计要求，在地下室底板和周边墙体上预埋锚固材料，包括锚固板和锚固管等。
3. 钢筋网制作和安装：根据设计要求，制作符合要求的钢筋网，并按照锚杆布置方案进行安装，确保钢筋网与地下室结构牢固连接。
4. 锚杆安装：将锚杆穿过锚固材料和钢筋网，并按照设计要求进行固定。
同时，对锚杆进行拉力测试，确保锚固效果符合要求。
5. 锚杆连接：将不同段的锚杆通过连接材料进行连接，确保整个锚杆体系的连接性和稳定性。
四、施工安全措施1. 施工现场要进行围挡，确保施工区域安全。
2. 所有施工人员必须严格按照安全要求进行操作。
附件：1. 设计图纸：包括地下室结构图、锚杆布置图等。
2. 相关施工材料的购买合同和质量检测报告等。
法律名词及注释：1. 土木工程施工安全技术规范- 注释：土木工程施工过程中，必须遵守的安全规范和技术要求的文件，包括施工现场安全、材料选用、施工工艺等方面的规定。
2. 建筑设计规范- 注释：建筑工程设计过程中，必须遵守的规范和规定的文件，包括结构设计、材料选用、施工工艺等方面的规范。
3. 土壤力学- 注释：研究土壤的物理力学性质和变形特性的学科，地下室抗浮锚杆施工需要考虑土壤力学的相关知识。
地下室底板抗浮锚杆施工方案(最终版)范本1：【正式版】地下室底板抗浮锚杆施工方案一、前言1.1 目的本文档旨在详细介绍地下室底板抗浮锚杆施工方案，包括项目背景、施工目标、施工计划等。
1.2 背景随着城市建设的不断推进，地下室的建设越来越普遍，然而，地下室底板抗浮锚杆施工是确保地下室安全稳定的重要环节。
二、施工方案2.1 施工目标通过抗浮锚杆施工，确保地下室底板的稳定性，预防地下水倒灌引起的底板浮升问题。
2.2 施工流程2.2.1 地质勘探：对地下室周边地质条件进行勘探，明确地下水位及地层情况。
2.2.2 锚杆布置：根据地下室底板的设计要求，合理布置锚杆的位置与数量。
2.2.3 孔洞凿挖：在地下室底板的预定锚杆位置进行孔洞凿挖。
2.2.4 锚杆安装：将预制的锚杆放入孔洞中，然后注入灌浆材料进行固定。
2.3 施工要点2.3.1 锚杆材料：采用高强度的合金钢作为锚杆材料，确保锚杆的稳定性。
2.3.2 孔洞凿挖：凿挖孔洞要根据设计要求进行，确保锚杆能够固定在地下室底板中。
2.3.3 灌浆材料：选择适合地下室底板的灌浆材料，确保锚杆与地下室底板之间的紧密结合。
三、法律名词及注释1. 抗浮锚杆：地下室底板的稳定性施工工艺，用于预防地下室底板浮升问题。
2. 孔洞凿挖：在地下室底板中预先凿挖孔洞，为锚杆安装提供位置。
3. 灌浆材料：用于填充锚杆孔洞的材料，包括水泥浆、快凝硫铝酸钙浆等。
四、附件本文档涉及附件如下：1. 项目背景资料2. 施工计划表3. 施工图纸--------------------------------------------------------------------------范本2：【草稿版】地下室底板抗浮锚杆施工方案一、简介本文档旨在介绍地下室底板抗浮锚杆的施工方案。
通过此方案，确保地下室底板的稳定性和安全性。
二、施工流程2.1 锚杆布置根据地下室底板设计要求，确定合理的锚杆布置方案，包括位置与数量等。
地下室底板抗拔锚杆施工组织设计一、工程概况该项目为一个地下室建筑工程，地下室底板采用抗拔锚杆来提高地基稳定性和抗浮承载能力。
本次施工组织设计旨在确保施工安全、质量和进度，保证工程顺利进行。
二、施工目标1.安全目标：确保工人安全施工，预防事故发生。
2.质量目标：确保工程质量符合设计要求，材料选用合格，施工工艺正确。
3.进度目标：按照工期计划和施工进度，完成地下室底板抗拔锚杆的施工任务。
三、施工准备1.人员准备：组建专业施工队伍，包括监理人员、项目经理、工程技术人员、施工人员等。
2.材料准备：准备所需的抗拔锚杆、锚杆套管、巩固材料等。
3.机械设备准备：准备施工所需的起重设备、钻孔设备、混凝土搅拌设备等。
4.施工场地准备：清理场地，确保施工区域整洁，保证施工顺畅。
四、施工工序及措施1.施工准备工作（1）设置施工警示标志，指示施工区域，确保施工区域安全。
（2）组织人员进行安全技术交底，明确施工责任和注意事项。
（3）对施工人员进行相关技术培训和操作规范的指导。
（4）准备施工机械设备和所需物料，确保施工所需资源齐备。
（5）搭建施工现场临时设施，包括施工生活区、仓库、办公室等。
2.锚杆孔钻探工序（1）根据设计要求，确定锚杆孔的位置和数量。
（2）从地下室底板上开始钻孔，保证孔径的垂直和贝角的正确。
（3）钻孔完毕后，清理孔口和孔内的杂物，确保无尘、干燥。
3.锚杆安装工序（1）根据设计要求选择合适的抗拔锚杆和套管。
（2）将锚杆插入锚杆孔中，确保其插入深度符合设计要求。
（3）注入巩固材料，提高锚杆与混凝土地基的黏结强度。
（4）确保锚杆安装牢固，无松动现象。
4.后续工序（1）施工完毕后，进行施工区域的清理工作，保持现场整洁。
（2）对施工质量进行检查，确保符合设计要求。
（3）填写施工记录，包括施工过程、关键节点、质量控制等。
（4）与监理人员进行验收，确认施工质量和进度。
五、安全措施1.全面落实施工现场安全生产责任制，严格执行安全管理制度。
抗浮锚杆专项施工方案一、项目背景和目的抗浮锚杆是指通过特殊工艺和材料，固定和稳定土体，防止其在水或地震等外部因素下产生浮动或滑动的工法。
本施工方案旨在对抗浮锚杆进行专项施工，确保工程质量和安全。
二、工程概述本工程包括锚杆的制造、固定井灌注、锚杆安装、杆头固定等工作。
施工地点为装修楼盘的地下设施，包括地下管道、暗挖等。
三、施工流程1.设计策划：根据工程要求和现场条件，制定锚杆的尺寸、数量和布置方案，以及施工进度计划。
2.材料采购：根据设计策划，采购所需的抗浮锚杆材料，确保材料质量符合相关标准。
3.地下设施准备：清理施工区域，确保施工区域平整无杂物，并进行地面处理，防止杂物进入施工区域。
4.井灌注：根据锚杆设计要求，在施工区域钻探井，并进行井壁灌注，确保井壁的稳定和坚实。
5.锚杆制造：根据设计要求和现场测量结果，将预制好的锚杆加工成合适的尺寸和形状，并进行防腐处理。
6.锚杆安装：根据设计布置方案，在井壁中预埋锚杆。
采用专用设备进行锚杆的降下、调整和固定，确保锚杆的稳定和垂直度。
7.杆头固定：在锚杆的顶端进行固定，如使用锚箍等。
8.后续处理：整理施工现场，清理测量设备和处理杂物等。
四、安全措施1.实施安全技术措施，设置安全警示标志，设立安全警戒区域。
2.严格执行施工现场安全管理制度，加强施工现场巡查，及时排除安全隐患。
3.施工人员必须按照操作规程要求进行施工，严禁携带易燃、易爆和有毒有害物品。
4.加强施工区域的防水、防尘和防火措施，确保施工环境安全。
5.监测施工现场的地质环境和设备运行状况，确保施工质量和安全。
五、质量控制1.所使用的抗浮锚杆必须符合相关标准，材料检验合格后方可使用。
2.对井灌注进行质量验收，确保井壁的稳定和坚固。
3.对锚杆进行尺寸和质量检查，确保符合设计要求。
4.对锚杆安装进行过程监测，确保锚杆的垂直度和稳定性。
5.完成施工后，进行最终验收，确保工程质量和施工效果符合要求。
六、总结通过专项施工方案，能够确保抗浮锚杆的施工质量和安全。
商住楼地下室抗浮锚杆施工组织设计有色勘察设计有限公司2011年08月30日商住楼地下室抗浮锚杆设计审定：审核：项目负责人：设计：校对：资质级别：工程勘察综合类甲级证书编号： -kj提交单位：勘察设计有限公司日期： 2011年08月30日目录1.抗浮锚杆设计 (1)1.1工程概况 (1)1.2设计单位对抗浮锚杆的技术要求 (1)1.3设计依据 (1)1.4地层及水文地质条件 (2)1.4.1地层 (2)1.4.2地下水 (3)1.5抗浮锚杆间距及布置方法 (4)1.6锚杆直径与长度 (4)2.抗浮锚杆检测 (8)3.抗浮锚杆施工要求 (8)3.1施工工艺 (8)3.2钻孔施工 (8)3.3加筋制作安装 (9)3.4注浆成桩 (9)3.5抗拔试验： (9)3.6钢筋连接 (9)3.7防腐、防锈措施及防水 (9)3.8其它 (9)4.施工劳动组织 (10)5.施工设备组织 (10)6.质量保证体系 (11)6.1质量保证体系组织机构 (11)6.2质量控制 (12)6.3质量保证措施的一般要求 (14)6.4施工质量保证措施 (15)7.安全生产、文明施工等措施 (16)7.1安全生产 (16)7.2文明施工措施 (18)8.工期保证措施及施工进度图 (20)8.1工期保证措施 (20)8.2施工进度图 (22)9.安全应急救援预案.................................... ２３9.1成立项目安全应急救援领导小组........................ ２３9.2事故预案及施工中有关问题的影响及处理................ ２３10.需委托单位配合的工作................................ ２４附录：卓云庭商住楼抗浮锚杆平面布置图1.抗浮锚杆设计1.1工程概况拟建商住楼位于。
拟建项目为商品住宅楼，由房地产开发有限公司开发。
该工程由3栋高层建筑组成。
拟建物为框剪结构，其中1号楼及2号楼设2层地下室，采用筏板基础。
拟建物基本特征见表1。
拟建物工程概况一览表表11.2设计单位对抗浮锚杆的技术要求根据设计院有限公司商住楼地下室基础平面布置图要求：除主楼筏板范围外,地下室抗水板下设置抗浮锚杆,抗浮锚杆抗拔承载力特征值不小于66kN/m2,锚杆间距不大于2.2m。
1.3设计依据本方案的编制根据以下规范：《建筑地基基础设计规范》（GB50007-2002）《双流县卓云庭商住楼地下室基础平面布置图》《高层建筑岩土工程勘察规程》（JGJ72-2004）《建筑地基基础设计规范》（GB50007-2002）；《建筑地基基础工程施工质量验收规范》(GB50202-2002)；《建筑边坡工程技术规范》（GB50330-2002）1.4地层及水文地质条件1.4.1地层经钻探揭露，场地内地层由第四系人工填土（Q4ml）、第四系全新统冲积层粉质粘土、粉土、砂土（Q4al）及冲洪积卵石层（Q4al+pl）组成：⑴杂填土（Q4ml）：杂色，松散，稍湿。
以卵石、碎砖、砼块等建筑垃圾为主，偶见生活垃圾；该层由旧房拆迁形成，分布于场地表层，揭示层厚0.60～2.30m。
⑵素填土（Q4ml）：灰褐色，稍密，稍湿。
以粘性土为主，粉土次之，偶见砖粒、卵石等建筑垃圾。
该层在场地内均有分布，揭示层厚0.50～2.00m。
⑶粉质粘土（Q4al）：黄褐色，可塑，稍湿。
由粘粒和粉粒组成，含Fe、Mn氧化物、结核及灰白色黏土条带。
切面稍具光泽，干强度及韧性中等；该层在场地内广泛分布，且大部分底部夹薄层粉土，（厚约30cm）。
揭示层厚0.5～1.2m。
⑷粉土（Q4al）：灰色，灰黄色，中密，稍湿。
以粉粒为主，含较多粘粒及少量Fe、Mn氧化物，偶见云母片，切面无光泽，摇振反应轻微，干强度及韧性低；该层在场地内部分地段分布，层底局部夹薄层细砂（厚约20cm）。
揭示层厚0.4～1.00m。
(5)中砂（Q4al）：杂色，松散，稍湿。
主要由石英、长石等矿物组成，含较多云母片。
仅ZK4、ZK27、ZK13孔中揭见该层，呈透镜体，夹于卵石层中。
⑻卵石层（Q4al+pl）：杂色，松散～密实，湿～饱和。
以花岗岩、石英岩、闪长岩、变质岩等硬质岩石为主，表层卵粒物多呈中等风化状态；磨圆度较好，呈圆～亚圆形；级配一般，粒径以20～80mm为主，最大可达200mm；充填物以中、细砂为主，局部夹中砂层透镜体，其顶界埋深介于2.00～3.60m。
根据钻探取芯观测及N120超重型动力触探测试结果，依据《成都地区建筑地基基础设计规范》（DB51/T5026—2001）的规定，本场地卵石层可分为以下四个亚层：①松散卵石：卵石含量50～55%，排列十分混乱，绝大部分不接触，N120击数为2～4击（修正后）。
在场地内呈层状或透镜体分布。
②稍密卵石：卵石含量55～60%，排列混乱，大部分不接触，N120击数为4～7击（修正后）。
呈透镜体或层状分布。
③中密卵石：卵石含量60～70%，呈交错排列，大部分接触，N120击数为7～10击（修正后）。
分布较稳定，呈层状或透镜体分布。
④密实卵石：卵石含量大于70%，呈交错排列，连续接触，N120击数大于10击（修正后）。
分布连续、稳定。
1.4.2地下水场地地下水属第四系孔隙潜水类型，砂卵石层为主要含水层，勘察期间为平水期，且受附近场地施工降水影响，场地潜水稳定水位在-6.80～-7.40m之间，相应高程493.49～493.56 m。
场地地下水受岷江水系及大气降水补给，且有随季节变化的特点，年变化幅度为1.0～1.5m左右，多年平均最高地下水位埋深约1.0m,相应高程499.50m。
依据区域水文地质资料及我单位在邻近场地的降水经验知，卵石层渗透系数在18.0～22.0m/d之间，建议本场地按18.0m/d考虑。
场地地下水和地下土对混凝土结构、钢筋混凝土结构中的钢筋均具微腐蚀性。
本工程采取抗浮锚杆进行抗浮，据勘察资料，本抗浮设计设计参数见表1.4，本场地抗浮设防水位标高为499.50m。
土体与锚固体粘结强度特征值表21.5抗浮锚杆间距及布置方法根据设计要求抗浮锚杆抗拔承载力特征值不小66kN/m2,本工程抗浮锚杆按间距≤2.0×2.0m的矩形或正方形布设，则单根抗浮锚杆抗拔承载力特征值计算得2.0×2.0×66=264kN（设计计算按270kN取值）。
1.6锚杆直径与长度1.6.1锚杆钢筋截面面积采用《建筑边坡工程技术规范》（GB50330-2002）中7.2.1-2及7.2.2式计算：① N a =γQ N ak② ys f NaA 20ξγ≥N ak —— 锚杆轴向拉力标准值（kN ），取单根抗浮锚杆抗拔承载力特征值264kN 。
γQ —— 荷载分项系数，取1.3N a —— 锚杆轴向拉力设计值，取1.3×270=351kN ； A s —— 配置钢筋有效截面面积（m 2）；ξ2 —— 锚筋抗拉工作条件系数，永久性锚杆取0.69； γ0—— 工程重要性系数，取1.0； f y —— 锚筋抗拉设计强度值取360N/mm 2； A s ≥1.0×351×103/(0.69×360)=1413mm 2取钢筋（A=1473mm 2 ≥1413mm 2，满足设计要求）1.6.2 锚杆锚固体与地层的锚固长度采用《建筑边坡工程技术规范》（GB50330-2002）中7.2.3式计算：l a ≥rbakDf N πξ1 l a —— 锚固段长度（m ）； D —— 锚固体直径，取150mm ；f rb —— 土体与锚固体粘结强度特征值(kPa)，依据地质勘察资料综合取值为120kPa ；ξ1—— 锚固体与地层粘结工作条件系数，对永久性锚杆取1.00。
根据四川中瀚建筑设计院有限公司提供的《地下室基础平面布置图》，单根锚杆的抗拔承载力标准值N ak 取单根抗浮锚杆抗拔承载力特征值270kN 。
l a =270kN/(1.0×3.14×0.15m ×120KPa)=4.7m ，取整5.0m 。
根据《建筑边坡工程技术规范》（GB50330-2002）中第7.4.1条规定，土层锚杆的锚固段长度不应小于4m ，且不宜大于10m ；岩石锚杆的锚固段长度不应小于3m ，且不宜大于45D 和6.5m ，因此取la ＝5.0m ≥3.5m 。
1.6.3 锚杆钢筋与锚固砂浆间的锚固长度采用《建筑边坡工程技术规范》（GB50330-2002）中第7.2.4公式计算：l a ≥badf n N πε30γ 式中 l a ——锚杆钢筋与砂浆间的锚固长度（m ）； d ——锚杆钢筋直径（m ）； n ——钢筋（钢绞线）根数（根）； r o ——边坡工程重要性系数，取1.0；f b ——钢筋与锚固砂浆间的粘结强度设计值（kPa ），采用3根钢筋点焊成束，粘结强度乘0.7折减系数，M30取值2400×0.7 kPa εз——钢筋与砂浆粘结强度工作条件系数，对永久性锚杆取0.60，对临时性锚杆取0.72.经计算l a =1.0×351/(0.60×（3×3.14×0.025）×2400×0.7) =1.47m ，l a取5.0m≥1.47m1.6.4钢筋锚入抗水板长度计算按照《混凝土结构设计规范》GB50010－2002中公式9.3.1-1计算：La＝1.1αdfy/ftfy——锚杆杆体钢筋抗拉强度设计值，取fy ＝360N/mm2ft——混凝土轴向抗拉强度设计值，C30，ft＝1.43N/ mm2α——钢筋外形系数，螺纹钢取α＝0.14d——钢筋的公称直径，d＝25mm则la＝969mm，取1000mm不小于35d＝875mm，满足要求。
根据以上计算，锚杆长度确定为5.0m；钢筋长度6.0m，预留1.0m 锚固于抗浮板及基础内。
因此在上述条件下，共布置抗浮锚杆1209根，总进尺共计6045米。
锚杆锚固体长度5.0m，孔内置钢筋，钢筋长度6.0m（含预留1.0m 与建筑基础连接），采用P.O42.5R水泥，按0.5～1.0水灰比配置纯水泥浆注浆，锚固体强度不小于M30，每根抗浮锚杆抗拔承载力特征值要求不小于270kN。
正式施工前，应在场地先施工3根基本试验锚杆（位置详见《卓云庭商住楼地下室抗浮锚杆布置图》），通过试验确定锚固体与岩土层间粘结强度特征值、锚杆设计参数和施工工艺，锚杆基本试验的地质条件、锚杆材料和施工工艺等应与工程锚杆一致。
根据现场试验结果可对本设计作适当调整。
锚杆与建筑基础之间的止水施工以及抗浮锚杆顶部钢筋的弯折并与建筑基础的连接在抗浮锚杆分项工程验收合格后由建设单位委托专业队伍施工完成。
