电工技师实操试题及答案一、实操试题1. 电路接线实操请根据以下电路图进行接线实操，并回答相关问题：（电路图省略）实操问题：a) 请写出接线图中电源电压的符号及数值。
b) 根据接线图，计算电阻R2的阻值。
c) 在接线图给出的条件下，计算电路中的电流大小。
2. 电动机维修实操请根据以下电动机实物图进行维修实操，并回答相关问题：（电动机实物图省略）实操问题：a) 请写出电动机的工作原理。
b) 当电动机无法启动时，可能的故障原因有哪些？请列举并简要解释。
c) 如何使用万用表检测电动机的绕组是否断路？二、实操答案1. 电路接线实操答案（电路图省略）答案：a) 电源电压的符号为E，数值根据具体电路情况可以是任意实数。
b) 根据接线图可知，电阻R2与电阻R3并联，故R2的阻值等于R3的阻值。
c) 根据电路中的电源电压和电阻R2的阻值，可以使用欧姆定律计算电路中的电流大小。
2. 电动机维修实操答案（电动机实物图省略）答案：a) 电动机是利用电能转换为机械能的装置。
当电流通过电动机的绕组时，产生的磁场与电动机中的磁场相互作用，产生力矩驱动电动机转动。
b) 电动机无法启动的可能故障原因包括：电源故障、电动机本身故障、控制回路故障等。
电源故障可能是由于供电线路断开或电源电压过低；电动机本身故障可能是由于绕组断路、转子卡死等；控制回路故障可能是由于接触器、保护装置等故障导致。
c) 使用万用表检测电动机绕组是否断路的方法是：分别将万用表的两个探头与电动机绕组两端相连，选择欧姆档测量电阻，若得到接近于无穷大的电阻值，则说明绕组断路。
本文为电工技师实操试题及答案，通过实操题目的设计和对应的答案解析，提供了电工技师在接线实操和电动机维修实操中的指导和培训。
通过实操，能够加深对电路接线和电动机工作原理的理解，提升电工技师的实操能力和故障排除能力。
实操问题的设计涵盖了常见的电路接线和电动机故障，并通过详细解答的方式帮助读者理解和掌握相关知识。
维修电工（技师）考试题+答案一、单选题（共40题，每题1分，共40分）1、三相异步电动机进行烘干后，待其机壳温度下降至( )时才能浸漆A、400～500B、500～600C、700～900D、600～700正确答案：D2、差模输入信号是两个输入信号的( )。
A、和B、差C、比值D、平均值正确答案：B3、调整压缩机润滑油油温可以通过控制油冷却器的( )来调节。
A、蒸汽量B、水量C、气量D、油量正确答案：B4、在示波器面板上的“聚焦”和“辅助聚焦”旋钮就是用来调节( )的电位器，可使焦点正好落在荧光屏上。
A、栅极上电压B、第二阳极上电压C、两个阳极间电压D、第一阳极上电压正确答案：C5、传感器的输出信号可以是( )。
A、电压信号B、电流信号C、模拟信号D、以上三种都对正确答案：D6、影响蓄电池寿命的重要因素是环境温度，一般电池生产厂家要求的最佳环境温度是在( )之间。
A、25－45℃B、10－20℃C、20－25℃D、0－10℃正确答案：C7、当同步电动机在额定电压下带额定负载运行时，调节励磁电流大小，可改变( )。
A、输入电动机的无功功率B、电动机输出转矩C、输入电动机有功功率D、同步电动机的转速正确答案：D8、高压电动机过负荷保护，其保护接线方式应采用( )。
A、三角形接线或星形接线B、两相差接C、两相不完全星形连接或两相差接D、两相不完全星形连接正确答案：C9、变压器试验的油样化验：耐压、杂质等性能指标每( )进行一次，变压器长期满负荷或超负荷运行者可缩短周期。
A、三年B、五年C、一年D、半年正确答案：A10、因特网的英文代号是( )。
A、LANB、ADSLC、PDSD、Internet正确答案：D11、为保证供电的连续性，运行中油浸式变压器发生( )时不必立即停止运行。
A、严重漏油B、温度急剧上升C、轻气体保护信号D、着火正确答案：C12、母线不完全差动保护一般由( )保护装置构成。
A、三段式电流B、差动过电流C、两段式电流D、差动电流速断正确答案：C13、新设备在投入运行前检查产品有无缺陷，运输中有无损坏等。

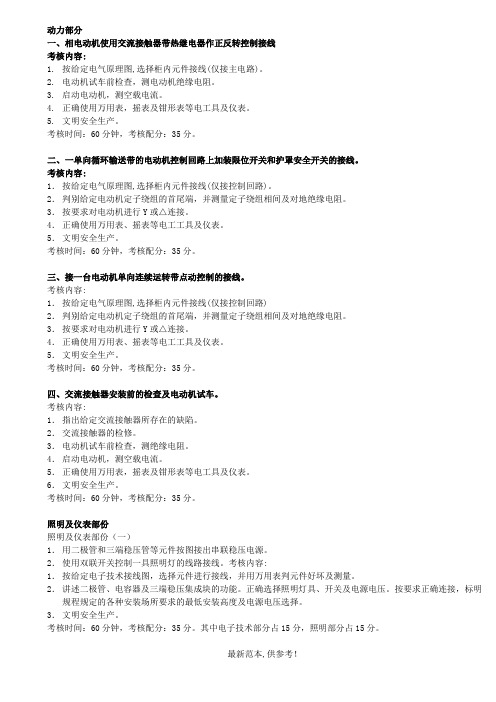

动力部分一、相电动机使用交流接触器带热继电器作正反转控制接线考核内容:1.按给定电气原理图,选择柜内元件接线(仅接主电路)。
2.电动机试车前检查，测电动机绝缘电阻。
3.启动电动机，测空载电流。
4.正确使用万用表，摇表及钳形表等电工具及仪表。
5.文明安全生产。
考核时间：60分钟，考核配分：35分。
二、一单向循环输送带的电动机控制回路上加装限位开关和护罩安全开关的接线。
考核内容:1．按给定电气原理图,选择柜内元件接线(仅接控制回路)。
2．判别给定电动机定子绕组的首尾端，并测量定子绕组相间及对地绝缘电阻。
3．按要求对电动机进行Y或△连接。
4．正确使用万用表、摇表等电工工具及仪表。
5．文明安全生产。
考核时间：60分钟，考核配分：35分。
三、接一台电动机单向连续运转带点动控制的接线。
考核内容:1．按给定电气原理图,选择柜内元件接线(仅接控制回路)2．判别给定电动机定子绕组的首尾端，并测量定子绕组相间及对地绝缘电阻。
3．按要求对电动机进行Y或△连接。
4．正确使用万用表、摇表等电工工具及仪表。
5．文明安全生产。
考核时间：60分钟，考核配分：35分。
四、交流接触器安装前的检查及电动机试车。
考核内容:1．指出给定交流接触器所存在的缺陷。
2．交流接触器的检修。
3．电动机试车前检查，测绝缘电阻。
4．启动电动机，测空载电流。
5．正确使用万用表，摇表及钳形表等电工具及仪表。
6．文明安全生产。
考核时间：60分钟，考核配分：35分。
照明及仪表部份照明及仪表部份（一）1．用二极管和三端稳压管等元件按图接出串联稳压电源。
2．使用双联开关控制一具照明灯的线路接线。
考核内容:1．按给定电子技术接线图，选择元件进行接线，并用万用表判元件好坏及测量。
2．讲述二极管、电容器及三端稳压集成块的功能。
正确选择照明灯具、开关及电源电压。
按要求正确连接，标明规程规定的各种安装场所要求的最低安装高度及电源电压选择。
3．文明安全生产。
考核时间：60分钟，考核配分：35分。
维修电工技师实际操作题库第一部分：变频器应用技术（40分）注：每名考生在下面的试题中抽取一题考核1．某大型设备主拖动负载采用变频调速，启动时的起动频率为15HZ，加速时间为3S；运行速度为50HZ，给定频率由变频器面板设定；停车时为了防止出现停车的爬行要求停车是增加DC制动，停车时间为5S。
具体要求：1）通过按钮和接触器实现正反转控制；2）通过电气配盘控制变频器运行；3）电动机采用具有转矩提升的U/F控制；4）按要求正确设定变频器的功能码；5）通电试车及调试。
2．某自动生产线拖动电动机采用变频调速，启动和停车方式为S形加减速方式；加速时间为2S；运行速度有高速（50HZ）和低速（30HZ）两种选择；停车为减速停车方式且时间为3S。
具体要求：1）通过变频器面板实现正反转控制；2）通过按钮接触器实现高低速度的选择控制；3）电动机采用具有转矩提升的U/F控制；4）按要求正确设定变频器的功能码；5）通电试车及调试。
3．某传输带拖动电动机采用变频调速控制，启动和停车方式为S形加减速方式，起动频率为10HZ，加速时间为3S；运行速度为50HZ；停车时采用快速定位控制（变频器的DC制动）。
具体要求：1）通过按钮和接触器实现变频器的起动和停车控制；2）通过变频器面板设定运行频率；3）电动机采用具有转矩提升的U/F控制；4）按要求正确设定变频器的功能码；5）通电试车及调试。
4．某机床主轴电动机采用变频调速控制，运行频率为50HZ，点动频率为60HZ。
具体要求：1）通过按钮和接触器实现长动（自锁）和点动混合控制；2）通过变频器面板设定运行频率，多步实现点动频率设定；3）电动机采用矢量控制功能设定；4）按要求正确设定变频器的功能码；5）通电试车及调试。
5．某机床主轴电动机采用变频调速控制，运行频率通过外部模拟量给定，运行中通过外部按钮实现增速/减速的调整控制。
具体要求：1）通过按钮和接触器实现启动和增速/减速控制；2）上限速度为50HZ，下限速度为20HZ；3）电动机采用基本U/F控制；4）按要求正确设定变频器的功能码；5）通电试车及调试。
2023年维修电工专业技能及实操知识试题（附含答案）目录简介一、单选题：共100题二、判断题：共110题一、单选题1、基尔夫电流定律的内容是:任一瞬间，流入节点上的电流（）为零。
代数和（正确答案）和代数差差2、三条或三条以上支路的连接点,称为（）接点结点节点（正确答案）拐点3、应用基尔霍夫电压定律时,必须首先标出电路各元件两端电压或流过元件的电流方向以及确定（）。
回路数目支路方向回路绕行方向（正确答案）支路数目4、基尔夫电压定律所确定的是回路中各部分（）之间的关系。
电流电压（正确答案）电位电势5、叠加原理为：由多个电源组成的（）电路中,任何一个支路的电流（或电压），等于各个电源单独作用在此支路中所产生的电流（或电压）的代数和。
交流直流线性（正确答案）非线性6、叠加原理不适用于（）的计算电流交流电路功率（正确答案）7、任何一个（）网络电路,可以用一个等效电压源来代替有源线性有源二端线性（正确答案）无源二端线性8、将有源二端线性网络中所有电源均除去之后两端之间的等效电阻称等效电压源的（）电阻内电阻（正确答案）外电阻阻值9、R、C串联电路中，输入宽度为tp的矩形脉冲电压,若想使R 两端输出信号为尖脉冲波形,则与时间常数r的关系为（）。
tp>>τ（正确答案）tp«τtp<τ10、把星形网络变换为等值的三角形网络时，（）o节点数增加了一个,独立回路数减少了一个节点数减少了一个,独立回路数增加了一个（正确答案）节点数与独立回路数都没有改变节点数与独立回路数都增加11、R、1、C串联电路发生串联谐振时，电路性质呈（）性。
电感电容电阻（正确答案）电阻和电感12、在R、1、C串联交流电路中，当发生谐振时外施电压U与电阻上的电压UR与电阻上的电压UR之间的关系是（）。
IUI>IURIU=UR（正确答案）IUIRIIUI=IURI13、关于R、1、C串联交流电路,叙述错误的是（）。
电路呈电阻性称为电压谐振电阻上的电压达到最大值电源仍向回路输送无功功率（正确答案）14、在R、1、C并联交流电路中，当电源电压大小不变而频率从其谐振频率逐渐减小到零时，电路中电流将（）从某一最大值渐变到零由某一最小值渐变到无穷大（正确答案）保持某一定值不变无规律变化15、某R、1、C并联电路中的总阻抗呈感性,在保持感性负载不变的前提下调整电源频率使之增加，则该电路的功率因数将（）。
维修电工技师考试题一、选择题（每题2分，共20分）1. 交流电路中，以下哪个元件不是无源元件？A. 电阻B. 电容C. 电感D. 二极管2. 以下哪种材料不适合用于制作电缆绝缘层？A. 聚氯乙烯B. 橡胶C. 石棉D. 铜3. 电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特4. 以下哪种方法可以有效防止电气火灾？A. 使用过大的保险丝B. 定期检查电气线路C. 随意搭接电线D. 使用湿手操作电气设备5. 三相异步电动机的转速与什么有关？A. 电源电压B. 电动机极数C. 负载大小D. 电源频率6. 电气安装中，PE线代表：A. 相线B. 中性线C. 地线D. 零线7. 以下哪种不是电动机故障的常见原因？A. 过载B. 缺相C. 电源过压D. 定期维护8. 电缆敷设时，以下哪种方式不适用于易燃环境？A. 直埋敷设B. 管道敷设C. 电缆沟敷设D. 架空敷设9. 电气接地的主要目的是什么？A. 保护人身安全B. 稳定电压C. 提高电流D. 增加设备寿命10. 以下哪种情况需要更换保险丝？A. 保险丝未熔断B. 保险丝轻微变色C. 保险丝熔断D. 保险丝变形二、判断题（每题2分，共20分）1. 交流电的频率越高，其电感性负载的阻抗越小。
（）2. 电缆的截面面积越大，其传输电流的能力越强。
（）3. 电动机的启动电流大约是额定电流的5倍左右。
（）4. 电气设备的金属外壳必须接地，以防触电事故。
（）5. 电容器的容量单位是法拉。
（）6. 电气线路的检修工作可以在不断电的情况下进行。
（）7. 电气火灾发生时，应立即使用水进行灭火。
（）8. 直流电动机的转速不受电源电压变化的影响。
（）9. 电阻的颜色编码可以用来表示电阻的阻值和公差。
（）10. 电动机的效率是指输出功率与输入功率的比值。
（）三、简答题（每题10分，共60分）1. 请简述三相异步电动机的工作原理。
2. 描述电气接地的概念及其重要性。
3. 说明电缆敷设前应进行哪些检查工作。
维修电工（技师）考试题+参考答案一、单选题（共40题，每题1分，共40分）1、实践证明：对于绝大多数 UPS 电源而言，将其负载控制在( )%额定输出功率范围内是最佳工作方式。
A、30~60B、90~100C、10~30D、60~90正确答案：A2、《北京地区电气工程安装规程》规定 FS 型避雷器绝缘电阻不应低于( )MΩ。
A、1000B、2500C、3000D、2000正确答案：B3、三相四线制中性点不接地系统中，当一相接地时，中性点对地的电压等于( )。
A、1/2 线电压B、线电压C、零D、相电压正确答案：D4、建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为( )类。
A、四B、三C、二D、五正确答案：B5、本安型电路如护套或表层需用颜色标志,该颜色应为( )。
A、红褐色B、淡蓝色C、黄色D、红色正确答案：B6、叶轮出口密度与排量( )。
A、成反比关系B、成正比关系C、无关D、不成比例正确答案：B7、在真空断路器大修后必须检验合闸接触器是否动作灵活，其最低动作电压应是额定电压的( )。
A、80%B、90%C、50%D、85%正确答案：A8、户外跌开式熔断器相邻熔断器之间的间距不应小于( )m。
A、0.6B、0.4C、0.7 断路器的使用D、0.5正确答案：C9、避雷带、避雷网一般采用镀锌圆钢或镀锌扁钢，其规格为：扁钢截面不小于 48mm2，厚度不小于( )mm。
A、2B、4C、6D、8正确答案：B10、制作小型变压器时，绕组匝数确定的依据是( )。
A、变压器二次侧的容量和所采用的铁心B、所采用的铁心C、变压器一、二次侧电压和所采用的铁心D、变压器二次侧的电流和所采用的铁心正确答案：C11、频率给定中，模拟量给定方式包括( )和直接电压（或电流）给定。
A、模拟量B、面板给定C、电位器给定D、通信接口给定正确答案：C12、按需要系数法确定负荷计算，确定用电设备组或用电单位计算负荷有功计算负荷 (KW)的公式： = ；式中，为用电设备组或用电单位的需要系数；为( )。
维修电工技师试题（电子技术应会）答案维修电工技师试题（电子技术应会）-答案维修电工（技术员）实操试题答题卷（电子技术）上海职业培训（内部资料）目录一一.1.1：组合逻辑控制移位寄存器（一）p2二1.1.2：组合逻辑控制移位寄存器（二）p4三1.1.3：电平检测器控制扭环形计数器1p6四1.1.4：电平检测控制扭环形计数器2五1.2.1：bcd码加法计数器p10六1.2.2：bcd码减法计数器p12七1.2.3：脉冲顺序控制器1八1.2.4：脉冲顺序控制器2p15九1.2.5：定时计数电路1十1.2.6：定时计数电路2十一1.2.7：四人抢答电路十二1.3.1：测量直流电压的电路十三1.3.2：a/d转换电路十四1.4.1：四种音符电路十五1.4.2：二路不同信号选择电路评分细则表一p8p14p17p19p21p23p26p28p30p331.1.1：组合逻辑控制移位寄存器（一）1）图中所示的振荡电路是由555集成电路组成的多谐振荡器。
元件参数R1为220K，R2为10K，电容为1μf。
使其频率为6Hz，设计电路，绘制电路图，列出计算公式，确定元件参数。
22）使用与非门设计控制逻辑电路，当输入的四位二进制数DCBA小于或等于6时，移位寄存器向左移位；当输入的四位二进制数DCBA大于6时，移位寄存器向右移位。
要求列出设计过程并绘制其电路图。
(2)、通电调试运行：1）向考官证明电路满足测试要求2）把振荡频率提高100倍，用双踪示波器实测555集成电路组成的多谐振荡器q端的输出波形，记录波形并在波形图上标出周期及幅值.3）将移位寄存器连接到右移的扭环计数器中，用双道示波器观察并绘制40194集成块CP脉冲输出Q0和Q1变化的时序图。
31.1.2：组合逻辑控制移位寄存器（II）1）图示振荡电路是一个由555集成电路组成的多谐振荡器，要求元器件参数电容c1为1μf、r2为10kω、电阻r1为158.6kω，使其频率为8hz，设计该电路，画出其电路图，并列出计算公式确定元器件参数。
部分试题
维修电工技师、高级技师试题一
题目名称：安装和调试三相异步电动机正反转启动切一段电阻器
一、考核要求：
1、要求：设计主回路和控制回路电路图，在规定的时间内完成控制回路的接线、
调试，达到考核题规定的要求。
2、不要求主回路接线；
3、时间：40分钟。
二、评分原则：
按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。
在规定的时间内考核不得延时。
三、考核内容：
设计电路图：
四、考核要求：
1、根据要求设计电路图，设计完成后请考评员验收后方可接线；
2、能用仪表测量调整和选择元件，切电阻延时2秒；
3、根据正确的电路图进行控制电路接线（设计不正确的提供正确电路图），要求走
线规范，要求有必要的连锁；
4、装接完毕后，提请监考到位方可通电试车
5、能熟练地对电路进行调试
6、如遇故障自行排除
维修电工技师试题一准备单
比赛使用的场地、设备、工具、材料：
1、三相接触继电器线圈电压220伏三台
2、两相空气开关一台
3、得电延时接通时间继电器一台
4、按钮三个
5、1.5mm2导线 5米
- 1 -。
2012年职业技能鉴定
维修电工高级技师实操试题
试题：用触摸屏、PLC功能指令实现两台电机的按顺序Y—△启动，要求如下：
⑴按下触摸屏上的“启动”按钮，1#电机Y启动，1秒后，1#电机△启动；相隔T秒后，2号电机Y启动，1秒后，2#电机△启动；
⑵按下触摸屏的“停止”按钮，所有电机不管处于何种状态都停下；
⑶T定时范围是5～10秒；
⑷使用功能指令（MOV）编写程序。
⑸在试卷上画出PLC的IO分配图、PLC的梯形图和触摸屏的画面。
仪器设备操作要求及评分标准额定分数评定分数
1FX2N系列PLC一台及其配套
设备、软件
1画出I/O图和梯形图10分
21#电机Y启动9分
2触摸屏一台及其配套设备、软
件31#电机相隔1秒9分
41#电机△启动9分
额定考试时间120分钟
52#电机Y启动8分
62#电机相隔1秒8分开始时间
72#电机△启动8分
8触摸屏“启动”按钮8分结束时间
9触摸屏“停止”按钮8分
10触摸屏能调整T的大小8分考评员签名
11操作熟练15分
参考答案
（1）、I/O分配
输入输出
X0启动Y01#运行（KM1）
X1停止Y11#星形启动（KM2）
Y21#三角形启动（KM3）
Y32#运行（KM4）
Y42#星形启动（KM5）
Y52#三角形启动（KM6）（2）参考程序：
（3）、参考界面：
模块2、用DECO指令编程实现三相异步电机，要求如下：
⑴按照三相六拍方式自动运行，每步间隔时间是2秒；
⑵触摸屏上能实现步进电机的正转、反转和停止。
⑶在试卷上画出PLC的IO分配图、PLC的梯形图和触摸屏的画面。
仪器设备操作要求及评分标准额定分数评定分数
1FX2N系列PLC一台及其配套
设备、软件
1画出I/O图和梯形图20分
2三相六拍方式
每拍5分，
共30分
2触摸屏一台及其配套设备、软
件
3每步间隔2秒10分
额定考试时间120分钟4触摸屏实现正转8开始时间5触摸屏实现反转8结束时间6触摸屏实现停止9考评员签名7操作熟练15（1）、I/O分配表
输入输出X0正转按钮Y0A相
X1反转按钮Y1B相
X2停止按钮Y2C相（2）参考程序
（3）参考界面
模块3、编写自动售货机程序，要求如下：
⑴计币系统，1角、5角、1元钱币的入口分别对应PLC的X0～X2，叠加的钱币以角
为单位，存放在D1中；
⑵比较系统，叠加的钱币以角为单位，存放在D1中。
当叠加的钱币少于2元时，钱
币不足指示灯Y0输出；当叠加的钱币大于或等于2元而少于3元时，汽水可选指示灯Y1
输出；当叠加的钱币大于或等于3元时，汽水可选指示灯Y1和咖啡可选指示灯Y2同时输出。
⑶退币系统，接通PLC的X3控制系统退币。
Y3以1秒周期闪烁的次数表示退了1元
币数。
如Y3闪烁3次，表明退了三个1元硬币。
同样，Y4以1秒周期闪烁的次数表示退
了的5角币数。
Y5以1秒周期闪烁的次数表示退了的1角币数。
⑷在试卷上画出PLC的IO分配图、PLC的梯形图。
仪器设备操作要求及评分标准额定分数评定分数
1FX2N系列PLC一台及其配套
设备、软件
1画出I/O图和梯形图10分
21角累加10分
额定考试时间120分钟
35角累加10分
41元累加10分开始时间
5钱币少于2元时输出Y010分结束时间6钱币大于或等于2元而少10分
于3元时输出Y1
7钱币大于或等于3元时输
出Y1、Y2
10分
8正确退出1元的币数5分
9正确退出5角的币数5分
10正确退出1角的币数5分考评员签名
11操作熟练15分
参考答案：
（1）、I/O分配表
输入输出X01角输入Y0钱币不足灯X15角输入Y1汽水可选灯X21元输入Y2咖啡可选灯X3退币按钮Y3退1元灯
X4退1元传感器Y4退5角灯
X5退5角传感器Y5退1角灯
X6退1角传感器
（2）、参考程序
模块4、制作GOT 与变频的通信画面，要求如下：
变频器的站号为3，要求能通过GOT 与变频器实现通信，从而控制电机的正转、反转、停止和运行频率。
要求GOT 有三个画面，画面一上要显示“Welcome!”和当前的日期、时间，画面二上要显示正转、反转、停止和运行频率的控制，画面三上显示输出频率、输出电流和输出功率，这三个画面要有相互切换的功能。
在试卷上画出触摸屏的画面。
仪器设备
操作要求及评分标准额定分数评定分数1
变频器一台1画面一显示“Welcome!”8分2画面一显示日期8分2触摸屏一台及其配套设备、软
件
3画面一显示时间8分4
画面二显示正转控制8分额定考试时间120分钟5
画面二显示反转控制8分6
画面二显示停止控制8分开始时间7
画面二显示运行频率控制8分8
画面三显示输出频率8分结束时间
9
画面三显示输出电流8分10
画面三显示输出功率8分11
三个画面相互切换5分考评员签名12操作熟练15分参考答案：
（1）、变频器参数设置
PU 接口
通讯参数设定值备注Pr .117
变频器站号33站变频器Pr .118
通讯速度192通讯波特率是19.2K Pr .119
停止位长度10停止位是1位Pr .120
是否奇偶校验1奇检验
Pr .121
通讯重试次数9999Pr .122
通讯检查时间间隔9999Pr .123
等待时间设置0变频器设定Pr .124
CR 、LF 选择1有CR ，Pr .79
操作模式1计算机通讯模式Pr .342EEPROM 保存选择0写入RAM Pr .52
显示数据选择14输出功率1、变频器参数设定后请将变频器的电源关闭，再接上电源，否则无法通讯。
2、RS422通讯电缆的一端接入面板上的RS422端，另一头接入变频器的PU 接口。
3、自行制作GOT 的控制界面，或采用实验所提供的例子界面，下载到GT1155触摸屏中。
4、触摸屏设置
进入设置菜单—选择菜单--其他模式—设定模式—PLC 类型，按以下设置：
PLC 类型设为：FREQROL 系列；
联接：CPU 端口（RS422）；
DST/GOT站号#：03。
（2）、触摸屏软件参数（参数后面的：3表示变频器的站号）
运行频率SP109：3输出电压SP113：3正转WS1：3 (设置位)输出频率SP111：3输出功率SP114：3反转WS2：3 (设置位)
停止WS3：3
（3）参考界面
模块5、编写自动售货机计币系统程序，要求如下：
1、PLC编程要求：PLC的X0、X1分别对应1元入口、5角入口，Y1、Y2分别表示汽水和咖啡指示灯，当投入币值小于1元时，汽水和咖啡指示灯都不亮，当投入币值大于或等于1元而小于2元时，汽水指示灯亮，当投入币值大于或等于2元时，汽水和咖啡指示灯同时亮。
2、退币系统，接通PLC的X2控制系统退币，Y4以1秒周期闪烁的次数表示退了的1元币数，如Y4闪烁了三次，表明了退了三个1元硬币，同样Y5以1秒周期闪烁的次数表示退了的5角币数，直到将所有的钱退清。
3、触摸屏画面要求：画面上显示“Total Money”,在其下面实时显示所投入自动售货机的币值，用两个指示灯实时的显示：汽水和咖啡指示灯的状态。
4、在触摸屏上能显示Y4和Y5的工作状态和还需要退的1元和5角的数目。
5、在试卷上画出PLC的I/O分配图、PLC的梯形图和触摸屏的画面
参考答案：
（1）、I/O分配图
输入输出
X01元输入Y1汽水可选指示灯
X15角输入Y2咖啡可选指示灯
X2退币按钮Y4退1元灯
Y5退5角灯
（2）、参考程序
（3）参考界面
模块6、用DECO指令编程实现两相步进电机的控制，要求如下：
1、按照两相四拍方式运行；
2、能实现步进电机的正转、反转，可以在触摸屏上输入任意每步的时间间隔，每步的时间间隔范围是（20m s～2s）.
3、触摸屏上控制正转、反转、停止。
（1）、I/O分配图
输入输出
X0正转按钮Y0A+
X1反转按钮Y1B+
X2停止按钮Y2A-
Y3B-
Y4A-
Y5B-
Y6A+
Y7B+
控制过程：正转 Y0Y4---Y1Y5---Y2Y6---Y3Y7；反转 Y3Y7---Y6Y2---Y5Y1---Y4Y0（2）、参考程序
（3）参考界面
模块7、用伺服系统控制X、Y轴运动系统完成如图定位轨迹，要求是：
1、轨迹如下：坐标是A(5000,-10000)、B(0，0)、C(10000,0)、D(0,10000)、
E（10000，10000），单位是脉冲数。
2、通过PLC启动。
3、通过软件实时监视运动轨迹，轨迹要一次性完成。
4、写出FX2N-20GM的cod程序。
