维修电工培训教程技师目录第一篇电子技术第1章电子技术基础模拟电子技术多级放大电路集成运算放大器数字电子技术集成门电路组合逻辑电路的分析方法和设计方法时序逻辑电路的分析方法和设计方法定时器定时电路的结构组成和工作原理定时电路的应用电子技术操作技能实例分立元件电子电路安装与调试集成电路的安装与测试第2章电力电子技术电力半导体器件普通晶闸管可关断晶闸管电力晶体管GTR电力场效应晶体管绝缘栅双极晶体管IGBT可控整流电路单相半波可控整流电路单相全波可控整流电路三相半波可控整流电路三相桥式可控整流电路逆变电路有源逆变电路无源逆变电路斩波器与交流调压器交流调压器斩波器电力电子技术技能操作实例电力电子器件检测三相半波可控整流电路连接与调试三相全控桥可控整流电路连接与调试第二篇电气控制技术第3章自动控制基本知识自动控制系统的基本组成与分类自动控制系统的基本组成自动控制系统的分类自动控制系统的基本性能指标开环控制系统和闭环控制系统开环控制系统闭环控制系统第4章直流电动机的调速系统直流调速的基本知识调速的概念直流调速系统的性能指标调速系统中的常用调节器单闭环直流调速系统转速负反馈有静差调速系统转速负反馈无静差调速系统双闭环直流调速系统直流电动机理想启动过程转速、电流双闭环调速系统晶闸管可逆调速系统有环流可逆调速系统逻辑无环流可逆调速系统直流电动机调速系统技能操作实例转速单闭环直流调速系统试验双闭环不可逆直流调速系统试验第5章变频调速系统通用变频器的基本知识变频器及其分类通用变频器的基本结构变频器的工作原理和功能森兰通用变频器的应用森兰通用变频器的操作变频器的基本接线变频器的故障诊断与维护变频器操作技能实例第6章可编程控制器（PLC)的基本知识的产生和特点的基本结构的工作原理的编程语言系列可编程控制器指令系统软元件构成编程元件系列PLC的指令系统可编程控制系统设计的基本原则和步骤可编程控制系统设计的基本原则可编程控制系统设计的一般步骤与方法可编程控制器应用技能操作实例-△启动的可逆运行电动机十字路口交通灯第三篇新技术应用第7章数控机床数控机床概述数控机床的概念数控机床的电气控制系统组成数控机床的分类数控机床的工作过程典型的数控系统进口数控系统介绍国产数控系统介绍数控系统基本构成及其连接数控机床的故障诊断与维护电气维修人员条件技术资料的要求工具及备件的要求数控机床的预防性维护常见电气故障分类故障的调查与分析电气故障的排除电气维修中应注意的事项第8章现代工业控制技术计算机网络技术计算机网络的基本组成计算机网络的分类计算机网络的基本功能计算机网络的硬件系统计算机网络的软件系统数据通信的基础知识数据通信过程数据通信方式数据传输方式现场总线技术现场总线简介典型现场总线简介触摸屏应用技术触摸屏概述工业组态软件MCGS嵌入版组态软件系统昆仑通态TPC7062K触摸屏与PLC的接线触摸屏应用技能操作实例任务目标操作过程第9章现代企业管理质量管理和质量保证体系质量管理的概念质量管理的发展全面质量管理的含义质量保证体系质量管理的基础工作生产管理生产过程的组织生产能力的核定生产计划企业技术管理技术开发新产品开发技术改造职业道德职业道德的概念职业道德的基本内容职业道德的特点电气设备计划管理及大修工艺编制电气设备的计划管理计划修理的类别修理计划的编制大修方案的制定大修方案的制定大修方案的执行大修工艺编制技术、计划准备修理施工安排调试试车试验和完工验收第10章技师论文答辩及培训指导理论培训与指导操作理论培训指导技能培训指导论文编写与答辩论文的撰写范文论文的答辩第11章试题库试题库试题参考答案《维修电工》技师考核试题样例及评分标准《维修电工》技师考核试题样例（1）《维修电工》技师操作技能考核试题（1）《维修电工》技师考核试题样例（2）《维修电工》技师操作技能考核试题（2）《维修电工》技师考核试题样例（3）《维修电工》技师操作技能考核试题（3）。

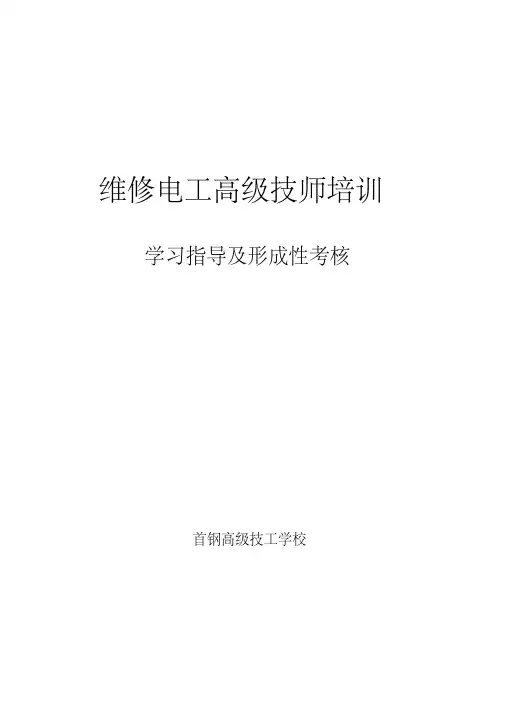

维修电工高级技师培训学习指导及形成性考核首钢高级技工学校一、培训目标培养全面发展的理论和实际操作水平达到本专业国家职业技能鉴定规范要求的高级技师人才。
其具体要求是：1、职业道德方面培养学员遵守法律、法规和有关规定；爱岗敬业，忠于职守，自觉认真履行各项职责；工作认真负责，严于律己，吃苦耐劳；刻苦学习，钻研业务，努力提高思想和科学文化素质；谦虚谨慎，团结协作，主动配合；严格执行工艺文件，重视安全，保证质量；坚持文明生产。
2、技术理论方面掌握维修电工专业的基础理论知识；熟悉自动控制系统的读图分析及设计；掌握自动控制系统（继电-接触器系统、晶闸管调速系统）以及电机、变压器的配线与安装、调试、故障处理所应具备的理论知识。
对生产组织、管理有一定了解。
学习国内外电工新技术、新设备、新工艺和新材料的理论内容。
3、技术操作方面熟练掌握维修电工的各种操作技能。
能进行较重要的电气故障检修和事故分析及处理。
指导维修电工高级工及以下级别维修电工工人的操作。
写出结合生产实践的技术总结或论文。
能推广、应用国内外相关职业的新工艺、新技术、新材料、新设备。
二、技术理论考核内容和复习要点第一部分电路分析1、复杂直流电路的分析和计算方法2、正弦交流电路的分析和计算方法3、非正弦交流电路的分析和计算方法4、电路过渡过程的分析5、磁场磁路的基本分析和计算方法6、电子电路的分析和计算方法（模拟电子电路、数字电子电路、可控硅电路）7、自动控制系统的基本知识第二部分电机原理与基本特性1、直流电机的结构原理、基本特性，故障检修2、交流电机的结构原理、基本特性，故障检修3、特种电机的结构原理、基本特性，故障检修4、变压器的结构原理、基本特性，故障检修第三部分仪器仪表、材料选用1、常用电工仪器仪表的原理及使用2、常用电工工具的使用3、示波器的应用原理、接线和操作方法4、常用电工材料、导线、线管的选用第四部分自动控制系统1、读图分析、调试（1）继电-接触器控制线路（2）可控硅整流、逆变电路（3）晶闸管中频电源（4）有静差、无静差直流调速系统（5）异步电动机变频调速系统2、设计（1）直流稳压电路（2）时序逻辑电路（3）数字显示电路（4）可控硅整流电路（5）交、直流电机控制线路第五部分新技术应用1、机电一体化的基本概念及主要特性2、机电一体化系统的基本构成3、可编程控制器的基本结构、编程语言三、形成性考核课程作业题目（一）电路分析一、电路如图（1）所示，已知E 1=15V ，E 2=11V ，E 3=4V ，R 1=R 2=R 3=R 4=1Ω，R 5=10Ω，试求流过电阻R 5的电流I 。
维修电工技师培训教案教案标题：维修电工技师培训教案教学目标：1. 了解维修电工技师的职责和技能要求。
2. 掌握电路基础知识和维修电工的工具使用。
3. 学习常见电路故障的排除和维修方法。
4. 培养学生的问题解决能力和团队合作精神。
教学内容：1. 维修电工技师的职责和技能要求介绍。
2. 电路基础知识和维修电工工具的介绍。
3. 常见电路故障排除和维修方法的学习。
4. 案例分析和实际操作练习。
教学步骤：第一课：维修电工技师的职责和技能要求介绍1. 引入维修电工技师的职业背景和重要性。
2. 介绍维修电工技师的主要职责和技能要求。
3. 分析维修电工技师的工作环境和工作特点。
第二课：电路基础知识和维修电工工具的介绍1. 介绍电路的基本概念和基本元件。
2. 解释电路图的符号和表示方法。
3. 介绍维修电工常用的工具和仪器，如万用表、电压表等。
第三课：常见电路故障排除和维修方法的学习1. 分析常见的电路故障类型和原因。
2. 介绍电路故障排除的基本步骤和方法。
3. 学习如何使用测试仪器进行故障诊断和维修。
第四课：案例分析和实际操作练习1. 分析实际电路故障案例，让学生通过案例分析和讨论来解决问题。
2. 组织学生进行实际电路故障排除和维修的操作练习。
3. 引导学生总结经验和教训，提高问题解决能力。
教学评估：1. 设计练习题和考试题，测试学生对电路基础知识和维修方法的掌握程度。
2. 观察学生在实际操作中的表现和技能运用情况。
3. 组织学生进行小组讨论和展示，评估学生的团队合作能力。
教学资源：1. 电路图和实际电路故障案例。
2. 维修电工工具和仪器。
3. 电路故障排除和维修的实际设备和设施。
教学延伸：1. 组织学生参观实际的电路维修工作现场，了解实际工作环境和操作流程。
2. 鼓励学生参加相关的维修电工技能竞赛和实践活动，提升技能水平和竞争力。
以上是一份针对维修电工技师培训的教案建议，希望能为您提供一些指导和帮助。

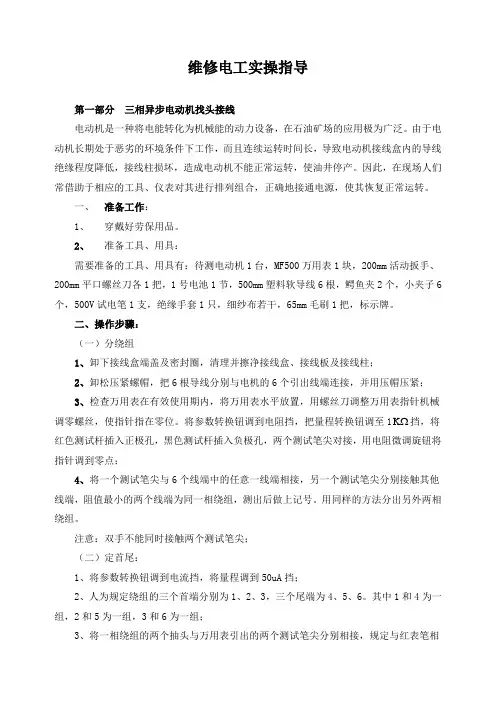

维修电工实操指导第一部分三相异步电动机找头接线电动机是一种将电能转化为机械能的动力设备，在石油矿场的应用极为广泛。
由于电动机长期处于恶劣的环境条件下工作，而且连续运转时间长，导致电动机接线盒内的导线绝缘程度降低，接线柱损坏，造成电动机不能正常运转，使油井停产。
因此，在现场人们常借助于相应的工具、仪表对其进行排列组合，正确地接通电源，使其恢复正常运转。
一、准备工作：1、穿戴好劳保用品。
2、准备工具、用具：需要准备的工具、用具有：待测电动机1台，MF500万用表1块，200mm活动扳手、200mm平口螺丝刀各1把，1号电池1节，500mm塑料软导线6根，鳄鱼夹2个，小夹子6个，500V试电笔1支，绝缘手套1只，细纱布若干，65mm毛刷1把，标示牌。
二、操作步骤：（一）分绕组1、卸下接线盒端盖及密封圈，清理并擦净接线盒、接线板及接线柱；2、卸松压紧螺帽，把6根导线分别与电机的6个引出线端连接，并用压帽压紧；3、检查万用表在有效使用期内，将万用表水平放置，用螺丝刀调整万用表指针机械调零螺丝，使指针指在零位。
将参数转换钮调到电阻挡，把量程转换钮调至1 挡，将红色测试杆插入正极孔，黑色测试杆插入负极孔，两个测试笔尖对接，用电阻微调旋钮将指针调到零点；4、将一个测试笔尖与6个线端中的任意一线端相接，另一个测试笔尖分别接触其他线端，阻值最小的两个线端为同一相绕组，测出后做上记号。
用同样的方法分出另外两相绕组。
注意：双手不能同时接触两个测试笔尖；（二）定首尾：1、将参数转换钮调到电流挡，将量程调到50uA挡；2、人为规定绕组的三个首端分别为1、2、3，三个尾端为4、5、6。
其中1和4为一组，2和5为一组，3和6为一组；3、将一相绕组的两个抽头与万用表引出的两个测试笔尖分别相接，规定与红表笔相连的一端为首端1，与黑表笔相连的一端为尾端4，将另外任一绕组的两个抽头瞬时接通电池正负极，若万用表指针反转：向左，则与电池正极相接的抽头为该绕组的首端2，另一端为尾端5。

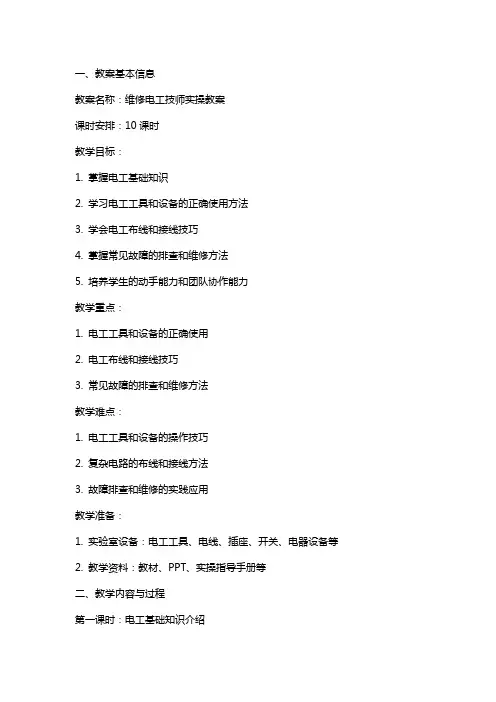

一、教案基本信息教案名称：维修电工技师实操教案课时安排：10课时教学目标：1. 掌握电工基础知识2. 学习电工工具和设备的正确使用方法3. 学会电工布线和接线技巧4. 掌握常见故障的排查和维修方法5. 培养学生的动手能力和团队协作能力教学重点：1. 电工工具和设备的正确使用2. 电工布线和接线技巧3. 常见故障的排查和维修方法教学难点：1. 电工工具和设备的操作技巧2. 复杂电路的布线和接线方法3. 故障排查和维修的实践应用教学准备：1. 实验室设备：电工工具、电线、插座、开关、电器设备等2. 教学资料：教材、PPT、实操指导手册等二、教学内容与过程第一课时：电工基础知识介绍1. 电工概述2. 电工电路的基本元件3. 电路图的识别与绘制第二课时：电工工具和设备的使用1. 电工工具的使用方法2. 电工设备的操作技巧3. 安全注意事项第三课时：电工布线和接线技巧1. 电线types and specifications2. 布线方法与注意事项3. 接线方法与技巧第四课时：常见故障的排查方法1. 故障排查流程2. 常见故障原因分析3. 故障排除技巧第五课时：维修电工实操练习1. 学生分组进行实操练习2. 教师现场指导与解答疑问3. 实操练习成果展示与点评三、教学方法与手段1. 讲授法：讲解电工基础知识、故障排查方法和维修技巧2. 演示法：展示电工工具和设备的使用方法、布线和接线技巧3. 实操练习法：学生分组进行实操练习，培养动手能力4. 问答法：解答学生提出的疑问和问题四、作业与评价1. 课后作业：要求学生绘制一份简单的电路图，并写出电路功能说明2. 课堂评价：观察学生在实操练习中的表现，评估操作技巧和安全意识3. 成果展示：学生展示实操成果，教师进行点评和指导五、教学反思与改进2. 根据学生的反馈意见，调整教学方法和内容，提高教学效果3. 关注学生的学习进度，针对性地进行辅导和指导六、教学内容与过程第六课时：电器设备的维修与保养1. 常用电器设备的结构与原理2. 电器设备的维修方法3. 电器设备的保养技巧第七课时：变压器的原理与维修1. 变压器的基本原理2. 变压器的结构与分类3. 变压器的维修方法与技巧第八课时：电动机的原理与维修1. 电动机的基本原理2. 电动机的结构与分类3. 电动机的维修方法与技巧第九课时：电力线路的施工与维护1. 电力线路的施工步骤与要求2. 电力线路的维护方法与技巧3. 电力线路的故障排查与修复第十课时：综合实操演练与考核1. 学生分组进行综合实操演练2. 教师现场指导与解答疑问3. 实操演练成果展示与点评七、教学方法与手段1. 讲授法：讲解电器设备、变压器、电动机的原理与维修方法2. 演示法：展示电器设备、变压器、电动机的维修与保养技巧3. 实操练习法：学生分组进行实操练习，培养动手能力4. 问答法：解答学生提出的疑问和问题八、作业与评价1. 课后作业：要求学生绘制一份电力线路施工图，并写出施工要求说明2. 课堂评价：观察学生在实操练习中的表现，评估操作技巧和安全意识3. 成果展示：学生展示实操成果，教师进行点评和指导九、教学反思与改进2. 根据学生的反馈意见，调整教学方法和内容，提高教学效果3. 关注学生的学习进度，针对性地进行辅导和指导十、教学资源与环境1. 实验室设备：电工工具、电线、插座、开关、电器设备、变压器、电动机、电力线路等2. 教学资料：教材、PPT、实操指导手册、电路图、施工图等4. 安全措施：严格遵守电工操作规程，佩戴防护用品，确保教学安全重点和难点解析一、教案基本信息补充说明：课时安排需合理分配，确保每个环节有足够的时间进行实操练习；教学目标要明确，注重培养学生的动手能力和团队协作能力；教学重点和难点要突出，以便学生有针对性的学习；教学准备要充分，确保实验室设备和教学资料的齐全。

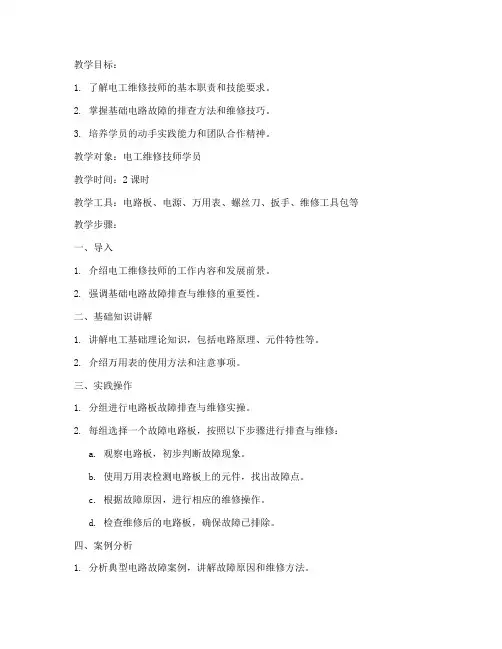

教学目标：1. 了解电工维修技师的基本职责和技能要求。
2. 掌握基础电路故障的排查方法和维修技巧。
3. 培养学员的动手实践能力和团队合作精神。
教学对象：电工维修技师学员教学时间：2课时教学工具：电路板、电源、万用表、螺丝刀、扳手、维修工具包等教学步骤：一、导入1. 介绍电工维修技师的工作内容和发展前景。
2. 强调基础电路故障排查与维修的重要性。
二、基础知识讲解1. 讲解电工基础理论知识，包括电路原理、元件特性等。
2. 介绍万用表的使用方法和注意事项。
三、实践操作1. 分组进行电路板故障排查与维修实操。
2. 每组选择一个故障电路板，按照以下步骤进行排查与维修：a. 观察电路板，初步判断故障现象。
b. 使用万用表检测电路板上的元件，找出故障点。
c. 根据故障原因，进行相应的维修操作。
d. 检查维修后的电路板，确保故障已排除。
四、案例分析1. 分析典型电路故障案例，讲解故障原因和维修方法。
2. 引导学员总结故障排查与维修的经验教训。
五、总结与评价1. 对学员的实操过程进行评价，指出优点和不足。
2. 强调基础电路故障排查与维修的要点和技巧。
3. 鼓励学员课后加强实践，提高维修技能。
教案范文：一、导入同学们，大家好！今天我们来学习电工维修技师培训课程的第一节——基础电路故障排查与维修。
作为一名电工维修技师，我们需要具备扎实的理论基础和丰富的实践经验。
接下来，我将为大家讲解基础电路故障排查与维修的相关知识。
二、基础知识讲解首先，我们来了解一下电路原理和元件特性。
电路是电流的路径，由电源、负载、导线等组成。
元件是电路中的基本单元，如电阻、电容、电感等。
接下来，我将为大家介绍万用表的使用方法和注意事项。
三、实践操作下面，我们将进行分组实操。
请同学们选择一个故障电路板，按照以下步骤进行排查与维修：1. 观察电路板，初步判断故障现象。
2. 使用万用表检测电路板上的元件，找出故障点。
3. 根据故障原因，进行相应的维修操作。
