凌河地形地质图读图报告

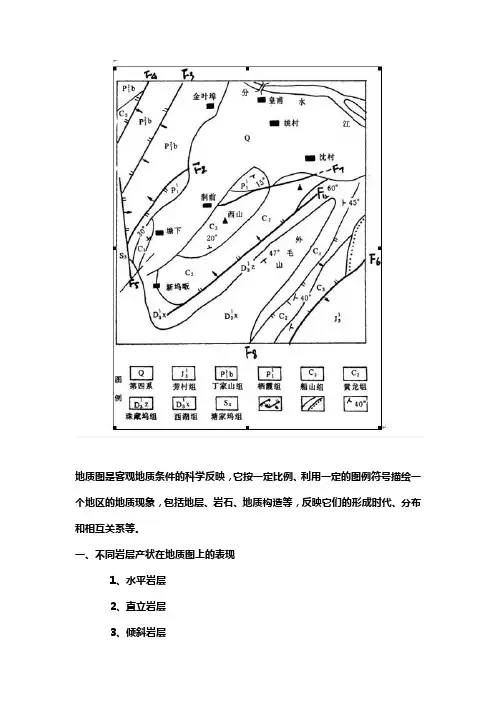

地质图是客观地质条件的科学反映，它按一定比例、利用一定的图例符号描绘一个地区的地质现象，包括地层、岩石、地质构造等，反映它们的形成时代、分布和相互关系等。

一、不同岩层产状在地质图上的表现1、水平岩层2、直立岩层3、倾斜岩层“V”字型法则二、褶曲和断层等在地质图上的表现（一）褶曲1、背斜和向斜的区分两翼岩层对称重复出现，从核部到两翼，岩层越来越新的为背斜，反之为向斜。

2、褶皱类型的判读1）根据两翼产状2）根据褶曲轴的长短褶曲轴用平面上各岩层转折端的顶点连线3）根据枢纽产状3、褶皱形成时代的确定主要是根据地层的角度不整合关系来确定，即根据不整合面上、下两套岩层的相时代来确定。

二）、断层1、纵断层或走向断层断层走向与岩层走向或褶皱轴向大体一致•上升盘和下降盘判断方法：断层线上任一点，老岩层一侧为上升盘，较新岩层一侧为下降盘；当断层面倾向与岩层倾向一致而断层面倾角小于岩层倾角时，较老岩层一侧为下降盘，较新岩层一侧为上升盘2、横断层或斜向断层断层走向与岩层走向或褶皱轴向垂直或斜交•上升盘和下降盘判断方法：横向或斜向断层切过褶皱时，使褶皱核部（或轴部）在断层两侧发生宽窄变化，背斜核部变宽或向斜核部变窄的为上升盘，反之为下降盘；横向或斜向断层切割褶皱时，断层两盘核部只有位臵的错移而无宽窄变化，则为平移断层。

3、断层时代的确定1）、根据角度不整合关系2）、根据断层的相互切割关系或断层与岩体的相互关系来判定三、岩层接触关系在地质图上的表现1、整合接触：在地质图上表现为岩层时代延续，产状一致，岩层界线劈刺平行延伸。

2、平行不整合接触：表现为上下两套岩层产状一致，岩层界线平行排列，期间有地层缺失，岩层时代不连续。

3、角度不整合接触：上下两套岩层产状不同，地层时代不延续，期间有地层缺失，在图上表现为较老的一套岩层界线被不整合线切割，而新的一套岩层的界线则与不整合线大致平行延伸。

四、火成岩体在地质图上的表现1、岩基或岩株－岩体界线常穿过不同的围岩界线，规模较大为岩基，规模较小为岩株；2、岩盘－岩体界线与围岩界线一致，且规则；3、岩床－岩体为长条状，延伸方向与围岩走向一致；4、岩墙－岩体为长条状，穿过不同的岩层。

地质实习报告【必备】地质实习报告4篇地质实习报告篇1地质学是一门实践性很强的学科，因此，学生在完成普通地质室内教学之后，将进行为期三周的野外认识实习。

以达到理论联系实际、巩固和加深(！)课堂所学知识的目的。

提高学生的地质综合思维能力以及实际观察能力和动手能力，使学生具备初步的野外地质调查能力。

(一)实习任务1.使学生初步学会观察常见的地质现象，分析其相关的地质作用和形成机制，这是本次实习的主要任务。

2.认识实习区内常见的矿物、岩石、古生物、地层、构造及矿产，分析它们形成的作用。

为后续专业课程的学习打下良好的基础。

3.掌握地质罗盘和手持gps的使用以及岩层产状的测量方法;初步掌握野外地质现象的观察记录方法;编写地质实习报告。

(二)实习内容及要求实习的主要内容(重点)是观察和分析内、外力地质作用及其现象，在实习中必须学习并初步掌握野外基本工作方法和工作技能。

难点是有关地质作用与地质现象的因果分析。

具体内容及要求如下：1.观察认识外力地质作用及其现象(1)xx市湖边石灰山地质观察路线一天通过石炭系地层剖面的参观，初步了解实习区内的主要地层层序、接触关系，地层单位名称、地层厚度、主要岩性特征及构造变动。

初步掌握沉积作用、成岩作用的类型，沉积岩野外识别描述方法，以及岩层产状的测量方法，同时能初步辨认几种常见的古生物化石。

学习绘制信手剖面图。

通过参观煤矿、石灰岩矿，了解外生矿床的一般特征及沼泽的生物沉积与成矿作用。

普通地质实验室实习实习一、矿物(一)认识矿物的形态及主要物理性质，学习肉眼识别矿物物理性质的方法。

实习二、矿物(二)观察认识常见矿物的特征，初步掌握矿物的鉴定描述方法。

实习三、风化作用在校园后山观察、认识风化作用产生的地质现象，观察风化壳剖面特征并画素描图;初步掌握野外观察分析地质现象及地质素描的方法。

实习四、地面流水的地质作用通过教师提供的图片、录像，观察认识地面流水的种类及产生的地质现象;初步掌握冲沟、河谷的特征及河床、河漫滩的沉积物特征;观察分析河流阶地的形成和类型。

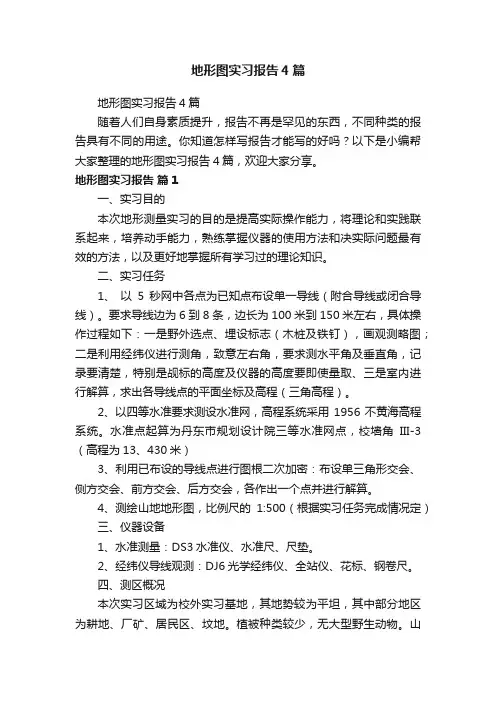

地形图实习报告4篇地形图实习报告4篇随着人们自身素质提升，报告不再是罕见的东西，不同种类的报告具有不同的用途。

你知道怎样写报告才能写的好吗？以下是小编帮大家整理的地形图实习报告4篇，欢迎大家分享。

地形图实习报告篇1一、实习目的本次地形测量实习的目的是提高实际操作能力，将理论和实践联系起来，培养动手能力，熟练掌握仪器的使用方法和决实际问题最有效的方法，以及更好地掌握所有学习过的理论知识。

二、实习任务1、以5秒网中各点为已知点布设单一导线（附合导线或闭合导线）。

要求导线边为6到8条，边长为100米到150米左右，具体操作过程如下：一是野外选点、埋设标志（木桩及铁钉），画观测略图；二是利用经纬仪进行测角，致意左右角，要求测水平角及垂直角，记录要清楚，特别是觇标的高度及仪器的高度要即使量取、三是室内进行解算，求出各导线点的平面坐标及高程（三角高程）。

2、以四等水准要求测设水准网，高程系统采用1956不黄海高程系统。

水准点起算为丹东市规划设计院三等水准网点，校墙角III-3（高程为13、430米）3、利用已布设的导线点进行图根二次加密：布设单三角形交会、侧方交会、前方交会、后方交会，各作出一个点并进行解算。

4、测绘山地地形图，比例尺的1:500（根据实习任务完成情况定）三、仪器设备1、水准测量：DS3水准仪、水准尺、尺垫。

2、经纬仪导线观测：DJ6光学经纬仪、全站仪、花标、钢卷尺。

四、测区概况本次实习区域为校外实习基地，其地势较为平坦，其中部分地区为耕地、厂矿、居民区、坟地。

植被种类较少，无大型野生动物。

山路略为崎岖，给我们的测量工作带来一定的困难。

五、技术要求1、水准测量：⑴方法采用S3水准仪、中丝法、配合木质双面水准标尺、观测顺序是后-后-前-前或黑-红-黑-红，要求尺子三丝能读数。

⑵每测段进行往返测。

往返测限差：仪器检校i角<20″；前后最大视距<100米，视距差≤3米，每站视距累积差≤10米；同一尺子黑红面读数之差<3㎜，黑红面高差之差<5㎜；检测间歇点高差之差<5㎜；测段往返测高差不符值限差<±20㎜;环线闭合差限差<㎜（公式中K为路线或环线的长度以公里计算）。

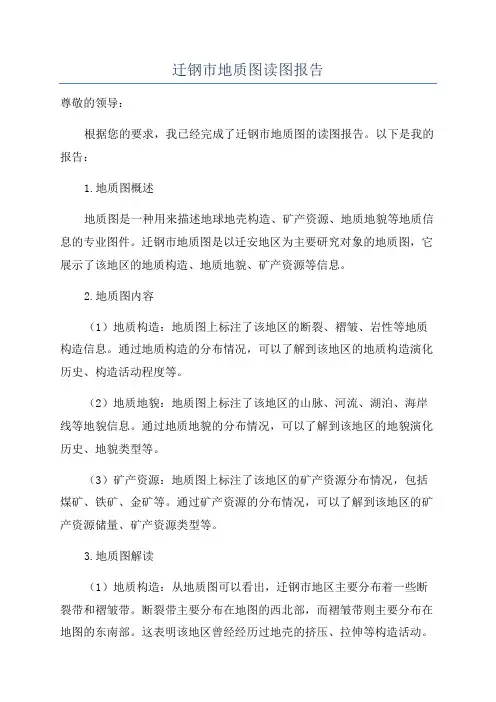

迁钢市地质图读图报告尊敬的领导：根据您的要求，我已经完成了迁钢市地质图的读图报告。
