实习一(地质图基础)

2011-2012学年第一学期《构造地质学》实验报告*名：***班级：资源勘查10-1班学号： 10号指导教师：***资源与环境工程学院资源勘查工程专业实习一地质图的基本知识及读水平岩层地质图一、目的和要求1、了解地质图、地质剖面图、地层柱状图的基本内容、用途、作图原理和图示规格2、掌握阅读地质图件的步骤和方法二、内容说明（一）地质图1、地质图是用规定的符号、色谱和花纹将地壳的一部或全部地质组成和地质现象，按一定比例尺缩小，概括投影到平面（地形图）上的图件。

用以推论该地区地质发展历史及矿产分布规律，指导找矿。

因此，地质图是地质工作者经常应用的图件。

2、一幅正式的地质图应该有图名、比例尺、图例、编制单位和编图人、编制时间等。

图名：常用整齐美观的大字书写，图名要表明图幅所在的地区和图的类型。

一般是根据该图幅内最有名的城镇或地名命名，如《山东省地质图》，《泰安幅地质图》。

图名常居中放置在图幅上方。

图号：是为了图件的保存、整理、查找方便起见而统一规定的。

一般都是用地形图的国际统一分幅和编号。

比例尺：用以表明该图的缩小程度和精度，比例尺的形式有三种类型：数字比例尺：如1:200000自然比例尺：即图上相当于自然界真正的水平长度。

线条（图解式）比例尺：将比例尺作成尺子状，上面注明单位长度所代表的实际长度。

图例：指图的内容简要示例，是地质图不可缺少的部分。

不同类型的地质图有不同的图例。

一般地质图图例是用各种规定的颜色和符号来表明地层的时代、岩性、地质界线、构造、产状要素和矿产等几个方面。

图例一般放在图的右边或下方（如图内有空白也可放在图框内），并按一定顺序排列。

“图例”两字应用醒目的字体注明。

地层图例自上而上或自左而右由新到老顺序排列，图例格子的大小长宽比一般为0.8:1.2，格内注明地层代号，涂上颜色，右边注明岩性，左边写地层或时代名称。

已确定时代的岩浆岩、变质岩要按时代顺序排列在地层图例中，没有确定时代的岩浆岩、变质岩按酸性程度，变质深浅依次排列地层图例之后。

地质实习报告3篇地质实习报告篇120__年7月7日至9日我们矿资班的全体同学在彭老师的带领下进行为期三天的地质实习（两天地面一天地下）。

一、实习目的本次实习是在校内完成了《地质学与矿物学》课程的教学后，到矿山进行一次课程实践教学实习。

其目的是把《地质学与矿物学》课程的理论实与矿山实践相结合，培养学生认识．判别、分析地质现象的能力。

巩固、深化和扩大地质学基本理论与基本知识，并学会使用地质罗盘及地形地质图，为后续课程及今后工作打下基础。

二、概述广西大厂锡多金属矿田位于广西西北部__县境内，交通较为便利。

大厂镇位于__县西南部，东与车河镇相连，南与__市__区交界，西与吾隘镇相邻，北与城关镇、罗富乡接壤，为柳州华锡集团下属企事业单位所在地。

镇政府驻地距县城41公里，全镇辖7个村民委、4个社区居委会，160个自然屯，165个村民小组。

20__年末总人口32862人（含华锡集团驻镇各单位人口），全镇总面积273．3平方公里，实施退耕还林还草后实有耕地面积9908．46亩，森林覆盖面积2．77万亩。

大厂镇地理位置优越，216国道过境并直达自治区首府__市。

境内已探明锡储量160.5万吨，占全国总量的22.7%、世界总量的6.2%；锑163.5万吨，占全国总量63.3%，世界总量的30.4%；铟6777吨，占世界总量的52.2%，被誉为中国新兴锡都和中国有色金属之乡。

我镇立足资源优势，大力发展有色金属产业，辖区内有广西华锡集团下属的生产企业铜坑矿、凤凰公司、再生资源公司、水电厂等和广西高峰矿业有限责任公司等区直企业，32家民营选矿企业、5家民营冶炼企业。

20__年财政收入5.1个亿，社会生产总值预计突破40亿元大关，农民人均纯收入预计突破4800元。

三、矿区地层特征矿带内出露的地层主要有泥盆系至三叠系（见图2-5、表2.1），属海相类复理石碳酸盐岩建造，沉积厚度约4325～7851m。

基底地层应属加里东构造层的一套下古生界至前寒武系，可与桂北地区的四堡群、丹州群（板溪群）、震旦系、奥陶系和志留系下统等对比。

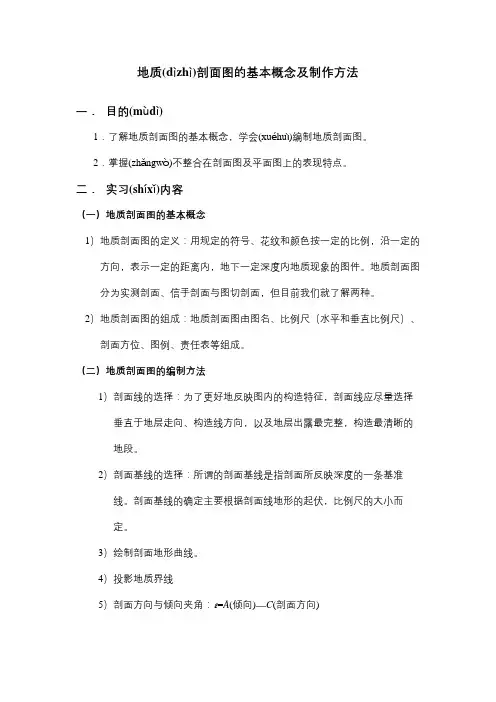

地质剖面图的基本概念及制作方法一．目的1．了解地质剖面图的基本概念，学会编制地质剖面图。

2．掌握(zhǎngwò)不整合在剖面图及平面图上的表现特点。

二．实习内容（一）地质剖面图的基本概念1）地质剖面图的定义：用规定的符号、花纹和颜色按一定的比例，沿一定的方向，表示一定的距离内，地下一定深度内地质现象的图件。

地质剖面图分为实测剖面、信手剖面与图切剖面，但目前我们就了解两种。

2）地质剖面图的组成：地质剖面图由图名、比例尺（水平和垂直比例尺）、剖面方位、图例、责任表等组成。

（二）地质剖面图的编制方法1）剖面线的选择：为了更好地反映图内的构造特征，剖面线应尽量选择垂直于地层走向、构造线方向，以及地层出露最完整，构造最清晰的地段。

2）剖面基线的选择：所谓的剖面基线是指剖面所反映深度的一条基准线。

剖面基线的确定主要根据剖面线地形的起伏，比例尺的大小而定。

3）绘制剖面地形曲线。

4）投影地质界线5）剖面方向与倾向夹角：ε=A(倾向)—C(剖面方向)6）根据岩层产状勾绘地质界线（先不整合面以上的新地层，再不整合面以下的老地层）7）整饰图件：图名、方位、图例、颜色等的标注，各单元的合理布置。

一幅标准的剖面图各单元组成及布置如下。

见插图6。

（三）不整合(zhěnɡ hé)在地质图上的特点1．平行(píngxíng)不整合平行不整合在平面图上不整合线与新、老地层界线平行或重合(chónghé)，不整合面的产状与新、老地层产状相同。

在平面图上用实线加虚线（新地层一端）表示，剖面图上用虚线表示。

2．角度不整合角度不整合在地质图与剖面图上的特点分两种情况：1）当新、老地层的倾角不同，倾向大致相同时，不整合面（或界线）在平面图上与新、老地层大致平行，剖面图上与新地层平行、与老地层斜切。

地质工作实习报告地质工作实习报告精选3篇（一）报告内容：1. 实习目的：地质工作实习的目的是让学生在实践中学习和应用地质学知识，培养实践能力和团队合作精神。

2. 实习地点和时间：实习地点为某地质勘探公司，实习时间为一个月。

3. 实习任务和工作内容：在实习期间，我主要参与了以下几项地质工作任务：- 地质勘探：参与了地质调查和勘探活动，包括地质地形观察、岩石采样和测试等。

- 数据分析：通过对采集的地质数据进行整理、分析和解释，用于地质模型的构建和预测。

- 地质图绘制：根据实地观察和数据分析结果，绘制地质图和地质剖面图，以便更好地理解地质情况。

- 参与会议和讨论：与地质团队成员一起参加了项目进展会议和讨论，交流经验和思路，共同解决问题。

4. 实习收获和体会：通过这次地质工作实习，我获得了以下几点收获和体会：- 熟悉了地质勘探和研究的基本方法和技巧，了解了地质工作的全过程和流程。

- 提高了地质数据分析和解释的能力，在实践中学习了如何运用地质知识来预测地质情况。

- 加强了团队合作和沟通能力，通过与团队成员的合作和交流，共同完成了多项地质工作任务。

- 对地质工作的热情和兴趣得到了进一步的培养和激发，对未来从事地质相关工作有了更清晰的认识和规划。

5. 实习总结：通过这次地质工作实习，我不仅学到了地质学的知识和技能，还培养了实践能力和团队合作精神。

这次实习对我个人和专业发展都起到了积极的推动作用，让我更加确定了自己从事地质工作的志向和目标。

我将继续努力学习和提高自己，在未来的工作中充分发挥所学和实践的能力。

地质工作实习报告精选3篇（二）报告名称：地质工程实习报告报告日期：[日期]报告地点：[地点]实习单位：[单位名称]实习时间：[实习时间段]实习内容：1. 实习地质勘探工作2. 实地勘测及地下导线布置3. 深度钻探及地层取样4. 岩土工程实地测试5. 地质灾害评估和风险管控实习效果评估：1. 学习并掌握了地质勘探工作的基本原理和方法，对地质勘探工作流程有了较为全面的了解。

2023地质实习报告五篇地质实习报告篇1序言地质学是一门实践性很强的科学。

根据地质工程专业学生的培养计划的安排，在学完专业基础课之后，必须进行一次野外地质填图实习。

其目的在于使我们运用和巩固所学的理论知识，学习野外地质工作方法，培养我们独立工作的能力，同时为学习专业课程打下良好的基础。

因此，要求学生学会对岩石及地层露头进行观察和描述，能够利用岩性、化石进行地层对比和划分，掌握实习区各地层的分层标志及填绘地质图的方法；学会地层剖面的测制方法，学会编制地层剖面图和地层柱状图，学习观察和分析各种地质构造，掌握识别褶皱和断层的标志，了解实习区地质构造发展历史；学会利用实际资料进行室内整理和地质报告的编写方法。

实习任务：实习结束时，应提交下列成果：1.实习区地质报告一份；2.实习区地形地质图一幅（1：5000）3.实测地层剖面图和地层柱状图各一幅（1：1000）4.图切地质剖面图二幅（1：5000）5.实习区构造纲要图一幅实习过程准备：为了强化实践性教学这一重要环节，培养学生的动手能力，培养计划规定地质填图实习时间为6周，一般分为五个阶段进行。

第一阶段实习动员和准备工作（两天）首先由地质专业的领导进行实习动员，说明地质填图实习的目的和要求，宣布实习计划。

然后由指导老师介绍实习区的地质情况，使学生基本了解实习区前人的工作成果和地质概况，同时做好物质准备。

第二阶段野外地质地质踏勘（3）天采用横向穿越和走向追索的方法，选择几条有代表性的路线，进行观察和分析，是学生对实习区内的地层和构造的整体特征有一个初步认识。

第三阶段测制地层剖面（3天）先由指导老师介绍地层剖面的测制方法，然后去野外分组实测地层剖面，主要测制长兴组和飞仙关组地层。

根据实测资料编制地层剖面图和地层柱状图。

第四阶段地质填图（3周）首先由指导老师介绍地质填图方法，包括地质观察路线的布置，地质观察点的标定，地质观察和记录，地质界线的填绘等。

然后同学分组进行野外地质填图。

2023年地质实习报告4篇地质实习报告篇1一、实习目的测量实习，主要任务是绘制实习位置的地形图。

通过实习，巩固和加深测量基本知识，基本理论和基本方法的理解和运用。

熟练掌握各种测量仪器的使用。

培养学生能综合运用所学的测量知识，去解决资源调查和矿业资源工程测量问题的能力，为今后从事相关专业工作奠定基础。

二、实习内容我们首先用的是水准仪测高程。

开始的时候测量进展得很顺利，可是最后检验的时候发现误差整整差了十多厘米。

我们开始反思是哪里出了问题，有可能是因为天色晚的时候，我把十字丝上下丝读成中丝了。

因为结果误差不合格，我们在第二天早上重新测量过了一遍，对比前一次的读数，发现上次是十字丝的读数问题，有了这次失败的经验，我们都细心起来了。

最后校合时fh=-28。

三、碎部测量我们采用了全站仪和经纬仪观测，现场展点绘图。

测量中我主要负则的是观测，其他成员记录、立杆、绘图密切配合。

开始我们用的是经纬仪测量。

经纬仪测站的高程是要计算的，因此，除了操作规范外还要正确的读出水平角、竖直角、下下十字线距离和中丝读数。

因为工作比较繁锁，一天下来才得四五十个点，绘图工作也基本跟得上。

第二天我们用全站仪观测。

因为全站仪只要在站点对中整平后，对准前视点安下程序就好了，因此测得很快，一天下来就测了两三百个观测点，绘图工作就相对跟不上了。

而我们使用仪器的时间有限，因此我们就先把点位给测好，并在旁边标注点的性质，这些方面查找，又让画图者一目了然，知道该怎么画。

部分测站上观测不到的区域，我们采了用角度交汇法和钢尺量距法测出数据把图画了出来。

因为对测绘工作基本上手，所以在预定的时间内我们把测图任务完成了。

四、施工放样我们这次放样是将15__20m的建筑画在图上空闲处，以一定的精度标定到实地上。

我们用的是经纬仪放样建筑物的轴线。

我们先在图上测出要放样的一点的坐标，然后运用已知点的坐标和方位角算出该点与已知点的距离和方位角。

以此类推，分别算出另外三点与已知点的距离和方位角。
