动力触探仪检测地基承载力试验方法This model paper was revised by the Standardization Office on December 10, 2020动力触探仪检测地基承载力试验方法1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。
静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。
(多为设计单位采用) 。
2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土。
动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。
目前承建单位一般选用轻型和重型。
①轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm 的锤击次数，代用公式为：R=×N-2)×（1）R-地基容许承载力 Kpa ，N-轻型触探锤击数。
②重型触探仪适用于：各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为的穿心锤，以 76cm 的落距，将触探头打入土中，记录打入 10cm 的锤击数，代用公式为：y=+ （2）y-地基容许承载力 Kpa ， x-重型触探锤击数。
3、标准贯入试验：标准贯入仪试验是动力触探类型之一，其利用质量为的标准贯入试验：穿心锤，以 76cm 的恒定高度上自由落下，将一定规格的触探头打入土中 15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中 30 cm，用此 30cm 的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。
轻型动力触探仪检测地基承载力试验方法1、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
2、动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。
我们所选取的轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石) 轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm 的锤击次数，代用公式为：R=(0.8N-2)*10R-地基容许承载力KpaN-轻型触探锤击数。
3 轻型动力触探检测方法及试验要点（1）轻型触探仪要符合YS5219-2000《圆锥动力触探试验规程》要求，并报现场监理确认。
（2）首先开挖基础，挖至勘察设计确定的标高（或持力层），然后按基础样式合理布置探孔，对该持力层进行连续触探。
（3）探孔设置：一般房屋：独立基础按基础每个基础都应布置探孔；条形基础一般按长度方向6-8m距离布置探孔，位置宜在外墙转角出、内外墙交接出、纵横墙交接处，但单栋房屋总探孔数不得少于6个。
货物仓库：每个独立基础都应布置不少于4个探孔。
具体位置可与现场监理协商。
（4）将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，触探杆最大偏斜度不应超过2%，锤击贯入应连续进行；同时防止锤击偏心、探杆倾斜和侧向晃动，保持探杆垂直度。
（5）穿心锤落距为50.0±2．0cm，使其自由下落，锤击速率每分钟宜为15～30 击，每贯入1m，宜将探杆转动一圈半。
在基底轻型触探仪试验记录表内记录打入土层中30cm所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料按30cm所需的击数作为指标计算。
（6）遇密实坚硬土层，当贯入30cm所需锤击数超过50击时或贯入10cm 所需锤击数超过30击时，即停止测试。
（7）触探深度要求一般房屋：探孔深度不少于150cm货物仓库：探孔深度不少于240cm4 资料整理（1）基坑触探时要有现场监理工程师旁站见证，锤击数要经现场监理和我方管理人员共同确认。
动力触探仪检测地基承载力试验方法1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。
静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。
(多为设计单位采用) 。
2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土。
动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。
目前承建单位一般选用轻型和重型。
①轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm 的锤击次数，代用公式为：R=(0.8×N-2)×9.8 （1）R-地基容许承载力 Kpa ，N-轻型触探锤击数。
②重型触探仪适用于：各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为 63.5kg 的穿心锤，以 76cm 的落距，将触探头打入土中，记录打入 10cm 的锤击数，代用公式为：y=35.96x+23.8 （2）y-地基容许承载力 Kpa ， x-重型触探锤击数。
、标准贯入试验： 3．的标准标准贯入仪试验是动力触探类型之一，其利用质量为 63.5kg 的恒定高度上自由落下，将一定规格的触探头打穿心锤，以 76cm 贯入试验：，然后开始记录锤击数目，接着将标准贯入器再打入土中 30 cm，入土中 15cm 标准贯入试验是国内广泛应用(N)作为标准贯入试验指标，用此 30cm 的锤击数的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。

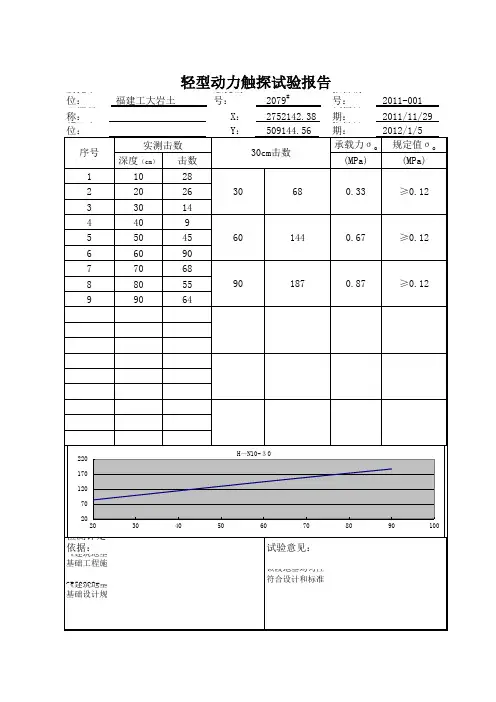

委托单位：触孔编号：2079#报告编号：2011-001工程名称：X：2752142.38试验日期：2011-11-29轻型动力触探试验报告福建工大岩土轻型动力触探试验报告委托单位：触孔编号：2291#报告编号：2011-002工程名称：X：2752025.92试验日期：2011-12-12轻型动力触探试验报告委托单位：触孔编号：2292#报告编号：2011-003工程名称：X：2752025.22试验日期：2011-12-12轻型动力触探试验报告委托单位：触孔编号：2294#报告编号：2011-004工程名称：X：2752024.5试验日期：2011-12-12轻型动力触探试验报告委托单位：触孔编号：2531#报告编号：2011-005工程名称：X：2751936.66试验日期：2011-12-17轻型动力触探试验报告委托单位：触孔编号：2532#报告编号：2011-006工程名称：X：2751935.49试验日期：2011-12-17轻型动力触探试验报告委托单位：触孔编号：2533#报告编号：2011-007工程名称：X：2751935.63试验日期：2011-12-17轻型动力触探试验报告委托单位：触孔编号：3033#报告编号：2011-008工程名称：X：2751494.29试验日期：2011-12-24轻型动力触探试验报告委托单位：触孔编号：3034#报告编号：2011-009工程名称：X：2751895.53试验日期：2011-12-24轻型动力触探试验报告委托单位：触孔编号：3038#报告编号：2011-010工程名称：X：2751895.25试验日期：2011-12-24轻型动力触探试验报告委托单位：触孔编号：3040#报告编号：2011-011工程名称：X：2751896.49试验日期：2011-12-24委托单位：触孔编号：114#报告编号：2011-012工程名称：X：2751985.12试验日期：2012-1-14轻型动力触探试验报告福建工大岩土轻型动力触探试验报告委托单位：触孔编号：118#报告编号：2011-013工程名称：X：2751984.817试验日期：2012-1-14轻型动力触探试验报告委托单位：触孔编号：119#报告编号：2011-014工程名称：X：2751985.926试验日期：2012-12-14轻型动力触探试验报告委托单位：触孔编号：92#报告编号：2011-015工程名称：X：2751984.098试验日期：2012-1-17轻型动力触探试验报告委托单位：触孔编号：93#报告编号：2011-016工程名称：X：2751983.029试验日期：2012-1-17轻型动力触探试验报告委托单位：触孔编号：94#报告编号：2011-017工程名称：X：2751981.96试验日期：2012-12-17轻型动力触探试验报告委托单位：触孔编号：95#报告编号：2011-018工程名称：X：2751980.891试验日期：2012-12-17轻型动力触探试验报告委托单位：触孔编号：99#报告编号：2011-019工程名称：X：2751984.901试验日期：2012-1-18轻型动力触探试验报告委托单位：触孔编号：100#报告编号：2011-020工程名称：X：2751983.817试验日期：2012-1-18轻型动力触探试验报告委托单位：触孔编号：101#报告编号：2011-021工程名称：X：2751982.733试验日期：2012-1-18轻型动力触探试验报告委托单位：触孔编号：102#报告编号：2011-022工程名称：X：2751981.65试验日期：2012-1-18。

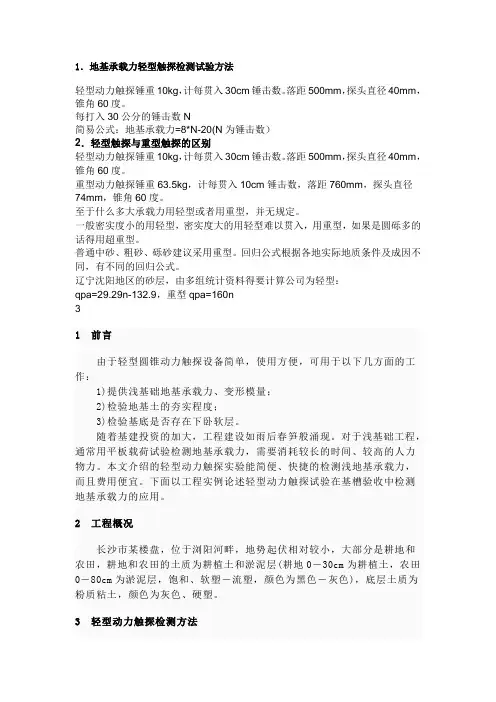

1．地基承载力轻型触探检测试验方法轻型动力触探锤重10kg，计每贯入30cm锤击数。
落距500mm，探头直径40mm，锥角60度。
每打入30公分的锤击数N简易公式：地基承载力=8*N-20(N为锤击数）2．轻型触探与重型触探的区别轻型动力触探锤重10kg，计每贯入30cm锤击数。
落距500mm，探头直径40mm，锥角60度。
重型动力触探锤重63.5kg，计每贯入10cm锤击数，落距760mm，探头直径74mm，锥角60度。
至于什么多大承载力用轻型或者用重型，并无规定。
一般密实度小的用轻型，密实度大的用轻型难以贯入，用重型，如果是圆砾多的话得用超重型。
普通中砂、粗砂、砾砂建议采用重型。
回归公式根据各地实际地质条件及成因不同，有不同的回归公式。
辽宁沈阳地区的砂层，由多组统计资料得要计算公司为轻型：qpa=29.29n-132.9，重型qpa=160n31 前言由于轻型圆锥动力触探设备简单，使用方便，可用于以下几方面的工作：1)提供浅基础地基承载力、变形模量；2)检验地基土的夯实程度；3)检验基底是否存在下卧软层。
随着基建投资的加大，工程建设如雨后春笋般涌现。
对于浅基础工程，通常用平板载荷试验检测地基承载力，需要消耗较长的时间、较高的人力物力。
本文介绍的轻型动力触探实验能简便、快捷的检测浅地基承载力，而且费用便宜。
下面以工程实例论述轻型动力触探试验在基槽验收中检测地基承载力的应用。
2 工程概况长沙市某楼盘，位于浏阳河畔，地势起伏相对较小，大部分是耕地和农田，耕地和农田的土质为耕植土和淤泥层(耕地0－30cm为耕植土，农田0－80cm为淤泥层，饱和、软塑－流塑，颜色为黑色－灰色)，底层土质为粉质粘土，颜色为灰色、硬塑。
3 轻型动力触探检测方法3．1 设备轻型圆锥动力触探设备。
3．2 试验要点(1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。
(2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为50.0±2．0cm，使其自由下落。

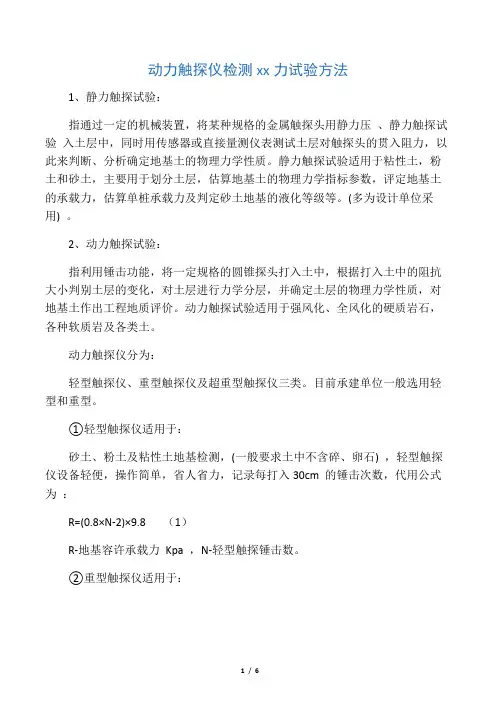

动力触探仪检测xx力试验方法1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。
静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。
(多为设计单位采用) 。
2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土。
动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。
目前承建单位一般选用轻型和重型。
①轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm 的锤击次数，代用公式为：R=(0.8×N-2)×9.8 （1）R-地基容许承载力Kpa ，N-轻型触探锤击数。
②重型触探仪适用于：各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为63.5kg 的穿心锤，以76cm 的落距，将触探头打入土中，记录打入10cm 的锤击数，代用公式为：y=35.96x+23.8 （2）y-地基容许承载力Kpa ，x-重型触探锤击数。
3、标准贯入试验：标准贯入仪试验是动力触探类型之一，其利用质量为63.5kg 的标准贯入试验：穿心锤，以76cm 的恒定高度上自由落下，将一定规格的触探头打入土中15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中30 cm，用此30cm 的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。
动力触探仪检测xx力试验方法1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。
静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。
(多为设计单位采用) 。
2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土。
动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。
目前承建单位一般选用轻型和重型。
①轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm 的锤击次数，代用公式为：R=(0.8×N-2)×9.8 （1）R-地基容许承载力Kpa ，N-轻型触探锤击数。
②重型触探仪适用于：各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为63.5kg 的穿心锤，以76cm 的落距，将触探头打入土中，记录打入10cm 的锤击数，代用公式为：y=35.96x+23.8 （2）y-地基容许承载力Kpa ，x-重型触探锤击数。
3、标准贯入试验：标准贯入仪试验是动力触探类型之一，其利用质量为63.5kg 的标准贯入试验：穿心锤，以76cm 的恒定高度上自由落下，将一定规格的触探头打入土中15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中30 cm，用此30cm 的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。

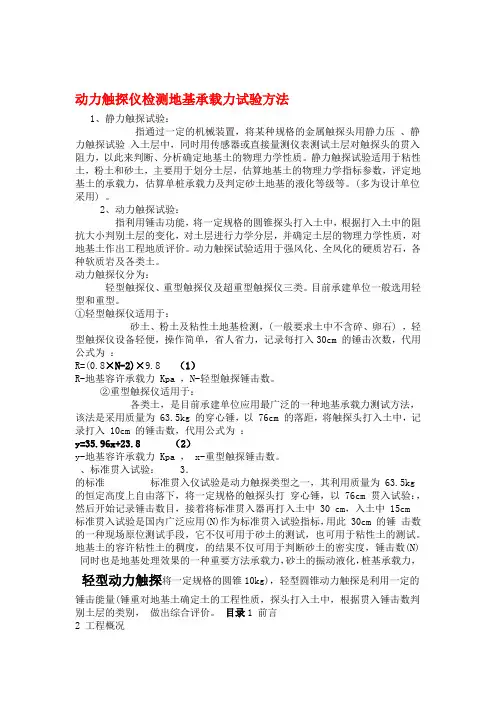

动力触探仪检测地基承载力试验方法
1、静力触探试验：
指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。
静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。
(多为设计单位采用)。
2、动力触探试验：
对
R-
的穿
y-
3
标准贯入仪试验是动力触探类型之一，其利用质量为63.5kg的标准贯入试验：穿心锤，以76cm 的恒定高度上自由落下，将一定规格的触探头打入土中15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中30cm，用此30cm的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。
锤击数(N)的结果不仅可用于判断砂土的密实度，粘性土的稠度，地基土的容许承载力，砂土的振动液化，桩基承载力，同时也是地基处理效果的一种重要方法
轻型动力触探
轻型圆锥动力触探是利用一定的锤击能量(锤重10kg)，将一定规格的圆锥探头打入土中，根据贯入锤击数判别土层的类别，确定土的工程性质，对地基土做出综合评价。
目录
长沙市某楼盘，位于浏阳河畔，地势起伏相对较小，大部分是耕地和农田，耕地和农田的土质为耕植土和淤泥层(耕地0－30cm为耕植土，农田0－80cm为淤泥层，饱和、软塑－流塑，颜色为黑色－灰色)，底层土质为粉质粘土，颜色为灰色、硬塑。
