11.1简谐运动

一、弹簧振子及其位移—时间图象┄┄┄┄┄┄┄┄①1．弹簧振子(1)平衡位置：振子原来静止时的位置。

(2)机械振动：振子在平衡位置附近的往复运动，是一种机械振动，简称振动。

(3)振子模型：如图所示，如果小球与杆之间的摩擦可以忽略，且弹簧的质量与小球相比也可以忽略，则该装置为弹簧振子。

(4)振动特点：振动是一种往复运动，具有周期性和往复性。

2．弹簧振子的位移—时间图象(1)建立坐标系：以小球的平衡位置为坐标原点，沿振动方向建立坐标轴。

规定小球在平衡位置右边时，位移为正，在平衡位置左边时，位移为负。

(2)绘制图象：用频闪照相的方法来显示振子在不同时刻的位置，以横坐标轴代表时间t，纵坐标轴代表位移x，绘制出的图象就是x-t图象，是一条正弦函数曲线。

(3)图象的物理意义：反映了振动物体相对平衡位置的位移随时间的变化规律。

[注意]对振动位移的理解1．振动位移的大小为平衡位置到振子所在位置的距离，方向由平衡位置指向振子所在位置。

2．x-t图象中，时间轴上方位移为正、时间轴下方位移为负，位移大小为图线到时间轴的距离。

①[判一判]1．平衡位置即速度为零时的位置(×)2．振子的位移－5 cm小于1 cm(×)3．弹簧振子运动的轨迹是一条正弦(或余弦)曲线(×)4．振子运动的路程越大发生的位移也越大(×)二、简谐运动及其图象的应用┄┄┄┄┄┄┄┄②1．简谐运动的定义：如果质点的位移与时间的关系遵从正弦函数的规律，即它的振动图象(x-t图象)是一条正弦曲线，这样的振动叫做简谐运动。

2．简谐运动的特点：简谐运动是最简单、最基本的振动，其振动过程关于平衡位置对称，是一种往复运动。

3．图象的应用：医院里的心电图仪、地震仪中绘制地震曲线的装置。

[说明]1．只要质点的位移随时间按正(余)弦规律变化，这个质点的运动就是简谐运动。

2．简谐运动的图象不是振动质点的轨迹。

做简谐运动质点的轨迹是质点往复运动的那一段线段(或曲线线段)。

简谐运动一、教学目的1、知识与能力：（1）认识弹簧振子（2）通过观察和分析，理解简谐运动的位移——时间图像是一条正弦曲线，培养分析和概括能力；2、过程与方法：经历对简谐运动运动学特征的探究过程，加深领悟用图像描绘运动的方法；3、情感、态度、价值观：培养学习物理的兴趣，陶冶热爱生活的情操。

二、教学重点：简谐运动位移——时间图像的建立及图像的物理含义三、教学难点：简谐运动位移——时间图像的建立四、教具：水平弹簧振子、竖直弹簧振子、单摆、振铃、托盘天平、物体平衡仪、音叉、乒乓球等。

五、教学过程[引入]今天我们开始学习第十一章机械振动，第一节简谐运动（板书）。

首先请大家欣赏一段古筝演奏。

问题1：古筝为什么能够发出声音？（琴弦的振动）问题2：还有哪些乐器是靠琴弦的振动发出声音的？（小提琴、大提琴、吉他、二胡、琵琶等）振动在我们生活中十分常见问题3：能不能再举例一些生活中类似这样的振动？（说话时声带振动等；剧烈而令人恐惧的振动——地震）我们实验室也普遍存在这样的振动，请大家仔细观察，演示如：天平指针的振动、音叉的振动、单摆的振动、水平弹簧振子、竖直弹簧振子。

在我们演示的振动中有水平方向的振动也有竖直方向的振动。

问题4：它们具有共同的特征是什么？（在某一中心位置来回运动，强化“往复”和“周期性”）我们把这个中心位置叫做平衡位置（原来静止的位置，标出竖直弹簧振子的平衡位置，把振动的物体叫做振子）一、机械振动：物体在平衡位置附近所做的往复运动。

简称为振动特点：往复性、周期性简图示意：实际的振动是非常复杂的，大家已经观察到刚刚的振动在阻力的作用下，有些很快就停下来，有些振动的幅度正在减弱。

为了研究的方便，我们突出主要矛盾、忽略次要因素，不计一切阻力，简化为理想模型。

我们把像这样由弹簧和振子构成的振动系统称为弹簧振子。

弹簧振子将保持这个幅度永远运动下去。

二、弹簧振子：是理想模型1、条件：振子看做质点；轻质弹簧；不计一切阻力本章从最简单的开始研究，学习怎样描述振动，振动有什么性质。

11.1 简谐运动【教学目标】（一）知识与技能1、知道什么是弹簧振子，理解振动的平衡位置和位移。

2、知道弹簧振子的位移－时间图象，知道简谐运动及其图象。

（二）过程与方法通过对简谐运动图象的绘制，认识简谐运动的特点。

（三）情感、态度与价值观1、通过对简谐运动图象的绘制，培养认真、严谨、实事求是的科学态度。

2、从图像中了解简谐运动的规律，培养分析问题的能力及审美能力（逐步认识客观存在的简洁美、对称美等）。

【教学重点】理解简谐运动的位移－时间图象。

【教学难点】根据简谐运动的图象弄清各时刻质点的位移、路程及运动方向。

【教学方法】实验演示、讨论与归纳、推导与列表对比、多媒体模拟展示【教学用具】一端固定的钢尺、单摆、音叉、小槌、水平弹簧振子、竖直弹簧振子、CAI课件【教学过程】（一）引入新课在自然界中有一种很常见的运动，如微风中树枝的颤动、心脏的跳动、钟摆的摆动、水中浮标的上下浮动、担物行走时扁担的颤动、声带的振动、地震时大地的剧烈振动……，这些物体的运动称之为机械振动，简称振动。

振动是自然界中普遍存在的一种运动形式。

（演示振动实例，建立振动的概念，归纳振动的特点）演示：一端固定的钢尺、单摆、水平和竖直的弹簧振子、穿在橡皮绳上的塑料球、音叉的叉股等物体的振动。

问题：这些物体的运动各不相同，运动轨迹有的是直线，有的是曲线；运动方向有的在水平方向，有的在竖直方向；物体各部分的运动情况有的相同、有的不同……，那么它们的运动有什么共同特征呢？归纳：物体振动时有一中心位置，物体（或物体的一部分）在中心位置两侧做往复运动。

物体振动时有一个中心位置，如琴弦振动的中心位置就是琴弦静止时或未开始振动时的位置。

这个位置称为平衡位置。

（1）平衡位置：物体振动时的中心位置，振动物体未开始振动时相对于参考系静止的位置。

（2）机械振动：物体在平衡位置附近所做的往复运动，叫做机械振动，通常简称为振动。

（3）振动特点：振动是一种往复运动，具有周期性和往复性。

11.1简谐运动教学目标与任务1.弹簧振子2.知道简谐运动。

新课导入1.什么使机械运动？答：物体的位置随着时间发生变化的运动叫机械运动2.如果一个物体一直绕着一个平衡位置往复运动那么它是机械运动么？答：不是。

3.这种围绕着一个平衡位置的往复运动叫什么？答：叫机械振动新课教学知识点一、机械振动机械振动：定义：物体（或物体的一部分）在静止时的位置附近所做的往复运动，叫做机械振动．要点诠释：振动的轨迹可以是直线（系在直线弹簧一段的小球的震动）也可以是曲线（摆动的小球）．弹簧振子（研究机械振动的实验装置）：弹簧振子是小球和弹簧所组成的系统，这是一种理想化模型．如图所示装置，如果球与杆之间的摩擦可以忽略，且弹簧的质量与小球的质量相比也可以忽略，则该装置为弹簧振子．实际物体看做理想振子的条件：（1）弹簧的质量比小球的质量小得多，可以认为质量集中于振子（小球）；（2）当与弹簧相接的小球体积足够小时，可以认为小球是一个质点；（3）当水平杆足够光滑时，可以忽略弹簧以及小球与水平杆之间的摩擦力；（4）小球从平衡位置拉开的位移在弹簧的弹性限度内．回复力：使物体指向平衡位置的力叫做回复力。

平衡位置：平衡位置是指物体所受回复力为零的位置。

振动位移：以平衡为作为位移的初始位置，由初始位置指向末位置的有向线段表示振动的位移。

振动速度：表示振子运动的的瞬时速度。

机械运动的过程：O→的过程中：位移正向增大，回复力反向增大，速度正向减小在由AA→的过程中：位移正向减小，回复力反向减小，速度反向增大在由OO→的过程中：位移反向增大，回复力正向增大，速度反向减小在由BB→的过程中：位移反向减小，回复力正向减小，速度正向增大在由O振子的位移随时间的变化图像：图像的建立：用横坐标表示振动物体运动的时间t，纵坐标表示振动物体运动过程中对平衡位置的位移x，建立坐标系，如图所示．图像意义：反映了振动物体相对于平衡位置的位移x随时间t变化的规律．图像的斜率：反映了物体的速度的变化规律例题1.关于机械振动的位移和平衡位置，以下说法中正确的是（）A．平衡位置就是物体振动范围的中心位置B．机械振动的位移总是以平衡位置为起点的位移C．机械振动的物体运动的路程越大，发生的位移也越大D．机械振动的位移是指振动物体偏离平衡位置最远时的位移答案：B解析：平衡位置是物体可以静止时的位置，所以应与受力有关，与是否为振动范围的中心位置无关．如乒乓球竖直落在台面上的运动是一个机械振动，显然其运动过程的中心位置应在台面上，所以A项不正确；振动位移是以平衡位置为初始点，到质点所在位置的有向线段，振动位移随时间而变，振子偏离平衡位置最远时，振动物体振动位移最大，所以只有选项B正确．【总结升华】位移和平衡位置是机械振动问题中非常重要的概念．位移的正负方向应该作出规定，平衡位置则是物体所受回复力为零时所在的位置．课堂练习一：一质点做简谐运动，其振动图象如图所示，则（）A．振幅是2cmB．振幅是4cmt=时，质点速度为正且最大C．3st=时，质点速度为正且最大D．4s答案：AC课堂练习二：一质点作简谐运动，图象如图所示，在0.2s到0.3s这段时间内，质点的运动情况是（）A．沿负方向运动，且速度不断增大B．沿负方向运动的位移不断增大C．沿正方向运动，且速度不断增大D．沿正方向的加速度不断减小答案：CD知识点二、简谐运动简谐运动：如果质点的位移与时间的关系遵从正弦函数规律，即它的振动图像是一条正弦曲线，这样的振动叫做简谐运动．简谐运动是最简单、最基本的振动．简谐运动的对称性：如图所示，物体在A与B间运动，O点为平衡位置，C和D两点关于O点对称，则有：（1）时间的对称：4OB BO OA AO T t t t t ====， OD DO OC CD t t t t ===，DB BD AC CA t t t t ===．（2）速度的对称关系：设D 点的速度为D v在O 点时，速度v 最大在由B O →的运动过程中：D 点速度的大小为D v ，方向向右在B 点时，速度为零在由O B →的运动过程中：D 点速度的大小为D v ，方向向左在由A O →的运动过程中：C 点速度的大小为D v ，方向向左在A 点时，速度为零在由O A →的运动过程中：C 点速度的大小为D v ，方向向右（4）位移的对称关系：在由B O →的运动过程中：位移方向为由O 点指向B 点，方向向右在由O B →的运动过程中：位移方向为由O 点指向B 点，方向向右在由A O →的运动过程中：位移方向为由O 点指向A 点，方向向左在由O A →的运动过程中：位移方向为由O 点指向A 点，方向向左（4）回复力的对称关系：在由B O →的运动过程中：回复力方向为由B 点指向O 点，方向向左在由O B →的运动过程中：回复力方向为由B 点指向O 点，方向向左在由A O →的运动过程中：回复力方向为由O 点指向A 点，方向向右在由O A →的运动过程中：回复力方向为由O 点指向A 点，方向向右例题2.如图甲所示，弹簧的一端与一个带孔小球连接，小球穿在光滑水平杆上，弹簧的另一端固定在竖直墙壁上。

选修3-4 11.1《简谐运动》教学设计一、本节教材分析简谐运动是最简单、最基本、最有规律性的机械振动，通过学习，使学生既了解到机械振动的基本特点，又体会到振动这种运动形式较直线运动、曲线运动都要复杂.在本节教材中研究弹簧振子的振动情况时，忽略了摩擦力和弹簧的质量，应让学生认真领会这种理想化的方法.二、教学三维目标（一）知识与技能1.知道什么是简谐运动以及物体在什么样的力作用下做简谐运动，了解简谐运动的若干实例.2.理解简谐运动在一次全振动过程中位移、回复力、加速度、速度的变化情况.3.知道简谐运动是一种理想化模型以及在什么条件下可以把实际发生的振动看作简谐运动.（二）过程与方法1.通过对简谐运动中位移、回复力、加速度、速度等物理量间变化规律的综合分析，知道各物理量之间有密切的相互依存关系，学会用联系的观点来分析问题.2.本节中通过对弹簧振子所做简谐运动的分析，得到了有关简谐运动的一般规律性的结论，使学生知道从个别到一般的思维方法.(三) 情感态度与价值观1.通过物体做简谐运动时的回复力和惯性之间关系的教学，使学生认识到回复力和惯性是矛盾的两个对立面，正是这一对立面能够使物体做简谐运动.2.通过对简谐运动的分析，使学生知道各物理量之间的普遍联系三、教学重点1.什么是简谐运动.2.简谐运动中回复力的特点.3.简谐运动过程中的位移、回复力、加速度和速度的变化规律.四、教学难点物体做简谐运动过程中的位移、回复力、加速度、速度的变化规律.五、教学方法1.关于机械振动概念的得出，采用实验演示、多媒体展示、阅读、归纳等综合教法.2.关于弹簧振子和简谐运动规律的教学，采用多媒体模拟展示，结合运动学、动力学相关公式推导表对比等教学方法.六、教学过程设计首先用多媒体出示本节课的教学目标（一）同学们观察动画: 蝴蝶翅膀的振动，小提琴发声实验演示：弹簧的下面挂着一个小球，拉动小球时，小球的运动提出问题：（让学生思考并回答）1、蝴蝶翅膀的振动和小球的运动有什么共同特点？（都在平衡位置附近做往复运动）2、它们为什么会做这样的运动？（受到外力的作用）从而得出机械振动的概念：物体在平衡位置附近所做的往复运动，叫做机械振动，通常简称振动。

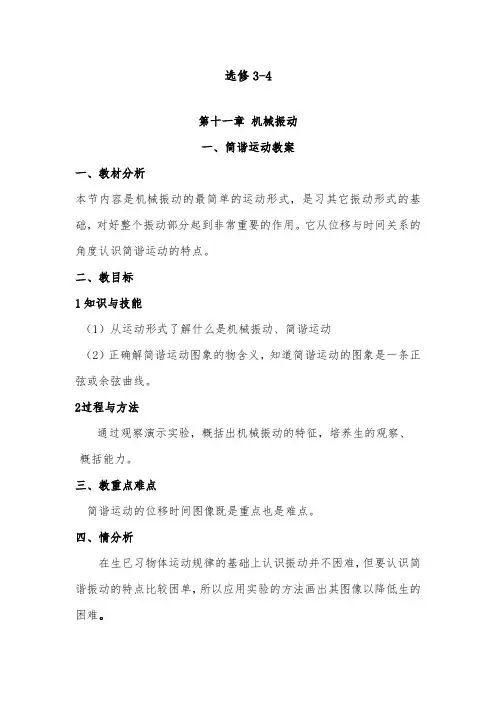

选修3-4第十一章机械振动一、简谐运动教案一、教材分析本节内容是机械振动的最简单的运动形式，是习其它振动形式的基础，对好整个振动部分起到非常重要的作用。

它从位移与时间关系的角度认识简谐运动的特点。

二、教目标1知识与技能（1）从运动形式了解什么是机械振动、简谐运动（2）正确解简谐运动图象的物含义，知道简谐运动的图象是一条正弦或余弦曲线。

2过程与方法通过观察演示实验，概括出机械振动的特征，培养生的观察、概括能力。

三、教重点难点简谐运动的位移时间图像既是重点也是难点。

四、情分析在生已习物体运动规律的基础上认识振动并不困难，但要认识简谐振动的特点比较困单，所以应用实验的方法画出其图像以降低生的困难。

五、教方法实验、观察与总结六、课前准备弹簧振子、坐标纸、预习案七、课时安排 1课时八、教过程（一）预习检查、总结疑惑生回答预习案的内容，提出疑惑（二）精讲点拨1、机械振动生回答机械振动与其他运动相比有什么特点？特点：往复的运动总结：物体做机械振动时，一定受到指向中心位置的力，这个力的作用总能使物体回到中心位置，对于弹簧振子，它是弹力。

2、弹簧振子的运动（1）弹簧振子要一直运动下去对弹簧和振子有什么要求？．弹簧的质量远远小于滑块的质量，可以忽略不计,一个轻质弹簧联接一个质点，弹簧的另一端固定，就构成了一个弹簧振子b．阻力太大，振子不振动，阻力很小，振子振动。

我们研究在没有阻力的想条件下弹簧振子的运动。

（2）平衡位置有什么特点？振动时怎样算完成一个全振动？对弹簧振子而言，弹簧为原长，振动方向的合力为零。

3、实验探究使弹簧振子振动，拉动下面的坐标纸，描出振子运动的运动图像。

用多媒体动画模拟振子的运动，画出振动图象。

4、讨论并回答：简谐运动的振动图象是一条什么形状的图线呢？简谐运动的位移指的是什么位移？（相对平衡位置的位移）总结：简谐运动的振动图象都是正弦或余弦曲线。

提问：振动图象在什么情况下是正弦，什么情况下是余弦？总结：由开始计时的位置决定图像中这里的位移指的是什么？总结：指向对于平衡位置的位移，即位置坐标，与时刻对应。

第1节简谐运动基础过关1.(多选)下列所述振动系统可看做弹簧振子的是()A.如图甲所示，竖直悬挂的轻弹簧与小铅球组成的系统B.如图乙所示，放在光滑斜面上的铁块与轻弹簧组成的系统C.如图丙所示，光滑水平面上，两根轻弹簧系住一个小钢球组成的系统D.蹦极运动中的人与弹性绳组成的系统解析选项A、B、C都满足弹簧振子的条件，选项D中人受空气的阻力不可忽略，且人不能看做质点，故该系统不可看做弹簧振子。

答案ABC2.(2020·湛江高二检测)简谐运动是下列哪一种运动()A.匀变速运动B.匀速直线运动C.非匀变速运动D.匀加速直线运动解析简谐运动是加速度变化的运动，故选项C正确。

答案 C3.(多选)(2019·邯郸高二检测)如图1所示为一质点的简谐运动图象。

由图可知()图1A.质点的运动轨迹为正弦曲线B.t＝0时，质点正通过平衡位置向正方向运动C.t＝0.25 s时，质点的速度方向与位移的正方向相同D.质点运动过程中，两端点间的距离为0.1 m解析简谐运动的图象不是质点的运动轨迹，选项A错误；t＝0时，质点在正的最大位移处，选项B错误；t＝0.25 s 时，质点向位移的正方向运动，选项C 正确；由xt图象知，质点运动过程中，两端点间的距离为0.1 m，选项D正确。

答案CD4.(2020·盐城高二检测)如图2甲所示，弹簧振子以O点为平衡位置，在M、N 两点之间做简谐运动。

振子的位移x随时间t的变化图象如图乙所示。

下列判断正确的是()图2A.0.4 s时振子的加速度为零B.0.8 s时振子的速度最大C.0.4 s和1.2 s时振子的加速度相同D.0.8 s和1.6 s时振子的速度相同解析0.4 s时，位移最大，加速度最大，选项A错误；0.8 s 时振子经过平衡位置速度最大，选项B正确；0.4 s和1.2 s 时振子的加速度方向相反，选项C错误；0.8 s和1.6 s时振子的速度方向相反，选项D错误。

11.1 简谐运动一、选择题1．(多选)下列运动属于机械振动的是()A．说话时声带的运动B．弹簧振子在竖直方向的上下运动C．体育课上同学进行25米折返跑D．竖立于水面上的圆柱形玻璃瓶的上下运动2．关于简谐运动，下列说法正确的是()A．简谐运动一定是水平方向的运动B．所有的振动都可以看做是简谐运动C．物体做简谐运动时一定可以得到正弦曲线形状的轨迹线D．只要振动图象是正弦曲线，物体一定做简谐运动3．弹簧振子在光滑水平面上做简谐运动，在振子向平衡位置运动的过程中()A．振子所受的力逐渐增大B．振子的位移逐渐增大C．振子的速度逐渐减小D．振子的加速度逐渐减小4．(多选)如图所示为某质点做简谐运动的图象，若t＝0时，质点正经过O点向b运动，则下列说法正确的是()A．质点在0.7 s时，正在远离平衡位置运动B．质点在1.5 s时的位移最大C．1.2 s到1.4 s，质点的位移在增大D．1.6 s到1.8 s，质点的位移在增大5. (多选)如图所示为质点P在0～4 s内的振动图象，下列叙述正确的是()A．再过1 s，该质点的位移是正向最大B．再过1 s，该质点的速度方向向上C．再过1 s，该质点运动到平衡位置D．再过1 s，该质点的速度为零6．一个质点做简谐运动，它的振动图象如图中的曲线部分所示，则()A．有向线段OA是质点在t1时刻的位移B．有向线段OA在t轴上的投影是质点在t1时刻的位移C．有向线段OA在x轴上的投影是质点在t1时刻的位移D．有向线段OA的斜率是质点在t1时刻的瞬时速率7．一个弹簧振子沿x轴做简谐运动，取平衡位置O点为x轴坐标原点．从某时刻开始计时，经过四分之一周期，振子具有沿x轴正方向的最大加速度．能正确反映振子位移x与时间t关系的图象是()8．一个质点做简谐运动，其位移随时间变化的x-t图象如图所示．以位移的正方向为正，该质点的速度随时间变化的v-t图象为()9．(多选)如图所示是一水平弹簧振子做简谐运动的振动图象(x-t图)，由图对振子的推断正确的是()A．在t1和t3时刻具有相同的速度B．在t3和t4时刻具有相同的速度C．在t4和t6时刻具有相同的位移D．在t1和t6时刻具有相同的速度10．关于简谐运动的位移、加速度和速度的关系，下列说法正确的是()A．位移减小时，加速度减小，速度也减小B．位移方向总是与加速度方向相反，与速度方向相同C．物体的运动方向指向平衡位置时，速度方向与位移方向相反；背离平衡位置时，速度方向与位移方向相同D．物体向负方向运动时，加速度方向与速度方向相同；向正方向运动时，加速度方向与速度方向相反二、非选择题11．在如图a所示的频闪照片中，取小球在中心位置O(平衡位置)时为t＝0，水平向右的位移为正，每次曝光时间间隔为Δt，请你用图中刻度尺测量小球在不同时刻的位移，根据所得的数据在图b所示的坐标平面上描绘振子做简谐运动的位移—时间图象．a12.如图所示，一轻质弹簧上端系于天花板上，下端挂一质量为m的小球，弹簧的劲度系数为k，将小球从弹簧为自由长度时的竖直位置放手后，小球做简谐运动，则：(1)小球从放手运动到最低点，下降的高度为多少？(2)小球运动到最低点时的加速度大小为多少？13．简谐运动的振动图象可用下述方法画出：如图甲所示，在弹簧振子的小球上安装一支绘图笔P，让一条纸带在与小球振动方向垂直的方向上匀速运动，绘图笔P在纸带上画出的就是小球的振动图象．取弹簧振子水平向右的方向为小球离开平衡位置的位移正方向，纸带运动的距离代表时间，得到的振动图象如图乙所示．(1)为什么必须匀速拖动纸带？(2)刚开始计时时，小球处在什么位置？t＝17 s时小球相对平衡位置的位移是多少？(3)若纸带运动的速度为2 cm/s，振动图象上1 s处和3 s处对应纸带上两点间的距离是多少？【参考答案】一、选择题1．解析：选ABD 机械振动的特点是物体在平衡位置附近做往复运动．体育课上同学进行25米折返跑不是在平衡位置两侧的往复运动，故C 错误；易知A 、B 、D 正确．2．解析：选D 物体的简谐运动并不一定只在水平方向发生，各个方向都有可能发生，A 错；简谐运动是最简单的振动，只是振动的表现形式之一，B 错；物体做简谐运动时的轨迹线并不是正弦曲线，C 错；若物体振动的图象是正弦曲线，则其一定是做简谐运动，D 对．3．解析：选D 根据弹簧振子做简谐运动的特点可知，在振子向平衡位置移动的过程中，位移逐渐减小，所受的力逐渐减小，A 、B 错误；振子速度逐渐变大，C 错误；振子的加速度逐渐减小，D 正确．4．解析：选BC 由于位移是指由平衡位置指向质点所在位置的有向线段，故质点在0.7 s 时的位移方向向右，且正在向平衡位置运动，故A 选项错误；质点在1.5 s 时的位移到达最大，故B 选项正确；质点在1.2 s 到1.4 s 过程中，正在远离平衡位置，所以其位移在增加，故C 选项正确；1.6 s 到1.8 s 时间内，质点正向平衡位置运动，所以其位移正在减小，故D 选项错误．5. 解析：选AD 依题意，再经过1 s ，振动图象将延伸到正向位移最大处，这时质点的位移为正向最大，质点的速度为零，无方向，A 、D 正确，B 、C 错误．6．解析：选C 质点在t 1时刻的位移为A 点所对应的x 轴坐标值，A 、B 错误，C 正确；位移—时间图象切线的斜率表示瞬时速度，但OA 不是图线的切线，故其斜率不是质点在t 1时刻的瞬时速率，D 错误．7．解析：选A 如图所示，O 点为平衡位置，由题意知t ＝T 4时，振子具有正向最大加速度，故此时振子应在A 处，位移x 为负的最大值，分析知，只有选项A 正确．8．解析：选A 由题图知，在t ＝0时刻，x 为正向最大，质点的速度为零．t ＝T 4时，质点通过平衡位置，速度为负向最大．t ＝T 2时，x 为负向最大，质点的速度为零．t ＝34T 时，质点通过平衡位置，速度为正向最大．t ＝T 时，x 为正向最大，质点的速度为零．所以该质点的速度随时间变化的v -t 图象为A 图，故A 正确，B 、C 、D 错误．9．解析：选BCD t 1与t 3两时刻振子经同一位置向相反方向运动，速度不相同，A 错误；t 3与t 4两时刻振子经过关于平衡位置的对称点，速度大小相等、方向相同，B 正确；t 4与t 6两时刻振子的位移都是－2 cm ，C 正确；t 1和t 6两时刻振子经过关于平衡位置的对称点向正方向运动，速度相同，D 正确．10．解析：选C 位移减小时，加速度减小，速度增大，A 错误；位移方向总是与加速度方向相反，与速度方向有时相同，有时相反，可得B 、D 错误，C 正确．二、非选择题11． 答案：12. 解析：(1)放手后小球到达平衡位置O 点，弹簧伸长了x ，则mg ＝kx ，x ＝mg k，x 也是振动过程中球离平衡位置的最大距离，所以小球从放手运动到最低点，下降高度为2x ，即2mg k. (2)小球在最高点时只受重力，其加速度为g ，最低点和最高点对平衡位置的位移大小相等，故加速度大小相等，为g .答案：(1)2mg k(2)g 13．解析：(1)纸带匀速运动时，位移与时间成正比，因此在匀速条件下，可以用纸带通过的位移表示时间．(2)由题图乙可知，t ＝0时小球在平衡位置左侧最大位移处，周期T ＝4 s ，可得t ＝17 s 时位移为零．(3)纸带匀速运动，所以振动图象上1 s 处和3 s 处对应纸带上两点的间距x 0＝2 cm/s×2 s ＝4 cm.答案：(1)见解析 (2)平衡位置左侧最大位移处 零 (3)4 cm。
